AOI自动光学检测

一分钟了解自动光学检测（AOI）技术在PCBA生产中，自动光学检测通常被设置在SMT生产线末道工序，在SMT工艺完成后需要对产品进行缺陷检测。

通过及时发现缺陷并减少缺陷，提高装配效率，避免材料浪费。

AOI检测的工作原理AOI是一种检测设备，又称AOI光学自动检测设备，已成为电子制造业保证产品质量的重要检测工具和过程质量控制工具。

AOI检测设备工作原理是在自动检测过程中，AOI检测设备机器通过高清CCD 摄像头自动扫描PCBA产品，采集图像，将测试点与数据库中合格参数进行对比，经过图像处理，检查出目标PCBA上的焊点缺陷，并通过显示或自动标记缺陷。

为维修人员维修和SMT工艺人员改进工艺参数。

AOI系统包括多种光源照明、高速数码相机、高速直线电机、精密机械传动结构和图像处理软件。

测试时，AOI设备通过摄像头自动扫描和PCB、PCB上的部件或特殊部件(包括印刷锡膏的状态、SMD 组件、焊点形状及缺陷等)来捕捉图像，通过处理和数据库软件对合格参数进行比较，并综合判断元件及特性是否合格，然后测试结论，如元件缺失、桥接或焊点质量问题。

AOI的工作方式与SMT当中SPI和印刷机中使用的视觉系统相同，通常使用设计规则检查(DRC)和模式识别。

DRC方法根据一些给定的规则检查电路图形(所有的线应该在焊点处结束，所有的引线应该至少0.127毫米宽，所有的引线应该至少0.102毫米间距，等等)。

该方法能从算法上保证待测电路的正确性，且具有制作简单、算法逻辑简单、处理速度快、程序编辑量小、数据占用空间小等特点，因此被很多人采用。

但该方法确定边界的能力较差。

图形识别方法是将存储的数字图像与实际图像进行比较。

根据完整的印刷电路板或根据模型建立的检验文件进行检验，或根据计算机轴辅助设计中编制的检验程序进行检验。

其准确性取决于所采用的发牌率和检验程序，一般与电子测试系统相同，但采集的数据量大，对数据的实时处理要求较高。

模式识别方法利用实际设计数据代替DRC 中已建立的设计原则，具有明显的优势。

aoi检测步骤AOI（Automated Optical Inspection，自动光学检测）是一种非接触式自动检测技术，用于检查电子产品的质量和准确性。

AOI检测步骤主要包括设备准备、图像获取、图像处理以及结果分析。

下面是AOI检测步骤的详细介绍。

1.设备准备在进行AOI检测之前，首先需要准备好AOI设备。

这包括确保设备处于良好工作状态，并进行必要的校准和测试，以确保其准确性和可靠性。

2.图像获取在AOI检测过程中，需要使用相机或光学传感器等设备来获取被检测物体的图像。

这些设备通常被放置在一个适当的位置，并使用特定的光源来照明被检测的区域，以确保获取到清晰的图像。

3.图像处理获取到图像后，需要对其进行处理，以提取出物体的特征和细节。

这通常涉及到使用计算机视觉算法来进行图像分析和处理。

例如，可以使用图像滤波器来去除噪声，并使用阈值分割技术将图像转换为二值图像。

4.缺陷检测一旦完成图像处理，就可以进行缺陷检测。

在这一步骤中，可以使用不同的技术和算法来检测和分析可能存在的缺陷，例如焊点缺陷、元件错位、短路等。

这些技术可以基于图像的亮度、颜色、纹理等特征来识别和分类缺陷。

5.结果分析最后一步是对检测结果进行分析和评估。

根据检测到的缺陷数量和类型，可以判断被检测物体是否合格。

通常会将检测结果显示在计算机屏幕上或以报告的形式输出。

此外，还可以将结果与预先设定的标准或要求进行比较，以确定产品是否符合要求。

总结起来，AOI检测步骤包括设备准备、图像获取、图像处理以及结果分析。

通过这些步骤，可以快速准确地检测电子产品的质量和准确性，提高生产效率，降低人为错误的风险。

不过，值得注意的是，不同的产品和应用可能需要不同的参数和算法来进行检测，因此在实际应用中需要进行一定的定制和调整。

AOI自动光学检测机工作原理AOI（Automatic Optical Inspection）自动光学检测机是一种采用自动光学检测技术，用于对电子元器件、印刷电路板（PCB）等进行缺陷检测的设备。

它可以在制造过程中实时检测产品的质量，帮助提高生产效率和产品质量。

本文将详细介绍AOI自动光学检测机的工作原理。

1. AOI自动光学检测机的组成AOI自动光学检测机通常由以下几个主要部分组成：1.光源：提供光照条件，使被测物体可以清晰地被相机拍摄到。

2.相机：用于拍摄被测物体的图像，并将图像转化为数字信号。

3.图像处理系统：接收相机传输的图像信号，进行图像处理，如增强图像对比度、降噪等。

4.缺陷检测算法：对处理后的图像进行缺陷检测和分析，通常使用特定的图像处理算法和机器学习技术。

5.控制系统：控制整个系统的运行和参数设置，并对检测结果进行处理和分析。

6.传送系统：将待检测的产品传送到检测区域，如传送带、机械臂等。

2. AOI自动光学检测机的工作流程AOI自动光学检测机的工作流程通常包括以下几个步骤：1.产品传送：待检测的产品通过传送系统进入检测区域。

2.光源照射：光源照射被测物体，为相机拍摄提供足够的光照条件。

3.图像采集：相机对被测物体进行拍摄，得到一张或多张图像，并将图像转化为数字信号。

4.图像处理：图像处理系统对相机采集到的图像进行预处理，如增强对比度、降噪等，以提高后续缺陷检测的准确性。

5.缺陷检测：采用缺陷检测算法对处理后的图像进行缺陷检测和分析。

检测算法通常包括形状分析、颜色分析、边缘检测等。

6.检测结果分析：根据检测算法的结果，判断被测物体是否存在缺陷，如脏污、划痕、错位等。

7.控制与处理：控制系统根据检测结果进行判定，对有缺陷的产品进行处理，如剔除、标记等。

8.数据记录与分析：检测系统可以将每次检测的结果进行记录，并进行统计和分析，以便制定后续的生产改进方案。

3. AOI自动光学检测机的基本原理AOI自动光学检测机的基本原理是通过光学技术对被测物体进行图像采集和处理，再结合缺陷检测算法，判断是否存在缺陷。

AOI检测机及检测方法AOI（自动光学检测）是一种非接触式检测技术，用于检测印刷电路板（PCB）上的焊盘、元件、线路等问题。

AOI检测机在电子制造业中广泛应用，可提高生产效率和产品质量。

本文将介绍AOI检测机的原理和方法，以及其在电子制造行业的应用。

一、AOI检测机原理AOI检测机通过搭载一定数量的摄像头和光源，配合图像处理算法，对电路板进行快速而准确的检测。

其原理如下：1. 图像采集：AOI检测机通过摄像头对PCB进行全面扫描，将图像信息转化为电子信号。

2. 图像处理：检测机将采集到的图像信号传输给计算机，并应用图像处理算法进行特征提取、边缘检测、图像识别等处理。

3. 缺陷识别：通过与预设的标准进行比对，AOI检测机能够准确识别焊盘缺陷、元件误装等问题。

4. 异常判别：AOI检测机根据预设的判别标准，对检测到的异常进行分类和判定，如短路、断路、翻转等。

5. 报告生成：AOI检测机可生成检测报告，提供有关缺陷位置、缺陷类型和数量等详细信息，以便后续处理。

二、AOI检测机方法AOI检测机主要采用以下方法来实现对电路板的检测：1. 外观检测：AOI检测机能够检测焊盘的缺失、损坏、氧化、短路等问题，以及元件的位置偏移、误装、缺陷等。

2. 高精度定位：通过像素级别的图像处理算法，AOI检测机能够精确定位焊盘和元件的位置，以及线路的走向。

3. 缺陷检测：AOI检测机可针对常见的电路板缺陷，如误焊、漏焊、短路等，进行智能化检测和判定。

4. 通信检测：AOI检测机可以通过通信接口与上位系统进行数据传输，实现实时监控和远程配置。

5. 大数据分析：AOI检测机可将检测结果和数据与其他生产数据进行关联分析，为制造商提供数据决策支持。

三、AOI检测机在电子制造业的应用AOI检测机在电子制造业中得到了广泛的应用，主要体现在以下几个方面：1. 提高产品质量：AOI检测机能够快速、准确地检测电路板上的缺陷和问题，提高产品质量和可靠性。

PCB线路自动光学检查AOI原理介绍AOI（Automatic Optical Inspection）即PCB线路自动光学检查，是一种通过光学设备对PCB线路进行快速、准确的检测技术。

AOI系统通过高分辨率的相机和专业的图像处理算法，能够实时采集到PCB线路的图像，并根据预先设定的检测规则，对线路进行自动检查，以判断是否存在缺陷。

AOI系统的工作原理主要包括图像采集、图像处理和缺陷判定三个步骤。

第一步，图像采集。

AOI系统通过高分辨率的相机，对待检测的PCB线路进行拍照，将其转化为数字图像。

相机设备通常采用光学特殊镜头，能够捕捉到细小的线路缺陷。

图像采集的目的是为了获取线路的细节信息，为后续的图像处理提供基础。

第二步，图像处理。

获得图像后，AOI系统会对图像进行预处理，提取出所需的特征信息。

这一步通常包括图像增强、图像分割和特征提取等操作。

图像增强可以通过去噪、增强对比度等手段，提高线路图像的质量和清晰度。

图像分割是将线路图像中的元素分开，去除背景和多余的噪声。

在特征提取阶段，系统会提取出线路的各种特征参数，例如线宽、间距、焊盘形状等，用于后续的缺陷判断。

第三步，缺陷判定。

通过比对待测线路的特征参数和预设的标准值，AOI系统可以判断出线路是否存在缺陷。

这一步通常使用图像匹配、分类识别等算法进行。

例如，可以将待检测的线路与正常线路的图像进行比对，通过匹配程度来判断线路是否存在异常。

对于常见的缺陷类型，例如焊盘错位、虚焊、短路等，系统可以根据预设的规则进行分类识别。

AOI系统的优点是速度快、准确度高和自动化程度高。

相比传统的人工检查方法，AOI系统可以大大提高检查的效率和准确度。

而且由于其全自动化的特点，可以适用于大批量生产，并能够检测到人眼难以察觉的线路缺陷。

不过，AOI系统也存在一些局限性。

例如，对于非透明的线路或者多层线路的检测，可能会受到光照条件等因素的限制。

此外，AOI系统也无法检测到一些隐蔽的缺陷，例如线路的电性能或者可靠性等方面的问题，需要借助其他测试方法进行检测。

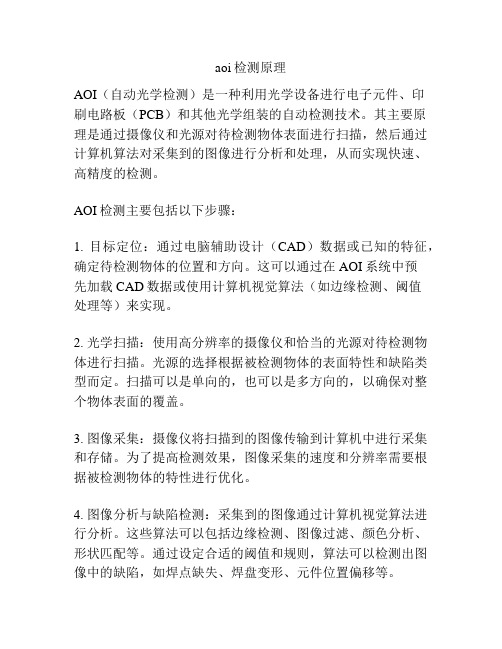

aoi检测原理
AOI（自动光学检测）是一种利用光学设备进行电子元件、印
刷电路板（PCB）和其他光学组装的自动检测技术。

其主要原理是通过摄像仪和光源对待检测物体表面进行扫描，然后通过计算机算法对采集到的图像进行分析和处理，从而实现快速、高精度的检测。

AOI检测主要包括以下步骤：
1. 目标定位：通过电脑辅助设计（CAD）数据或已知的特征，确定待检测物体的位置和方向。

这可以通过在AOI系统中预
先加载CAD数据或使用计算机视觉算法（如边缘检测、阈值
处理等）来实现。

2. 光学扫描：使用高分辨率的摄像仪和恰当的光源对待检测物体进行扫描。

光源的选择根据被检测物体的表面特性和缺陷类型而定。

扫描可以是单向的，也可以是多方向的，以确保对整个物体表面的覆盖。

3. 图像采集：摄像仪将扫描到的图像传输到计算机中进行采集和存储。

为了提高检测效果，图像采集的速度和分辨率需要根据被检测物体的特性进行优化。

4. 图像分析与缺陷检测：采集到的图像通过计算机视觉算法进行分析。

这些算法可以包括边缘检测、图像过滤、颜色分析、形状匹配等。

通过设定合适的阈值和规则，算法可以检测出图像中的缺陷，如焊点缺失、焊盘变形、元件位置偏移等。

5. 缺陷分类和报警：检测到的缺陷根据其类型和严重程度进行分类，并根据预设的标准判定是否报警。

报警通常以声音、光信号或计算机界面的形式呈现，以便操作人员能够及时采取措施修复缺陷，并确保产品质量。

总之，AOI检测利用光学设备和计算机视觉算法实现对待检测物体进行快速、精确的缺陷检测，广泛应用于电子制造、PCB 生产、半导体等行业中。

AOI光学自动检测技术基本原理与设备构成AOI（Automated Optical Inspection）光学自动检测技术是一种通过光学设备对电子产品表面进行快速高效的检测和检查的技术。

其基本原理是通过光学成像和图像处理技术，对待测物体的表面图像进行采集、分析和比对，从而检测出表面缺陷、错误贴装、焊接质量等问题。

1.光源系统：光源系统是AOI设备的核心部分，用于提供光源来照明待测物体。

常见的光源有LED光源和激光光源。

LED光源发出的光线均匀、稳定，适用于大面积的表面检测；而激光光源则具有较高的光斑亮度和聚焦能力，适用于小尺寸物体的检测。

2.图像采集系统：图像采集系统使用摄像机或CCD等设备来采集待测物体的图像。

采集到的图像需要具有较高的分辨率、色彩还原度和鲁棒性，以确保后续图像处理的准确性和稳定性。

3.图像处理系统：图像处理系统对采集到的图像进行处理，提取出关键信息并进行分析。

常见的图像处理算法包括图像滤波、边缘检测、图像增强和特征提取等。

这些算法可以帮助检测系统识别表面缺陷、贴装错误等。

4.比对系统：比对系统是AOI检测的关键部分，用于将采集到的图像与标准图像或数据库中储存的模板进行比对。

通过比对，可以检测出待测物体的与标准不符之处，如缺陷、偏移、错位等。

5.控制系统：控制系统对整个AOI设备进行控制和调整。

它可以控制光源的亮度和方向、摄像机的曝光时间和位置等参数，以保证检测的准确性和稳定性。

同时，控制系统也可以收集和处理采集到的图像数据，并进行结果的展示和分析。

总结起来，AOI光学自动检测技术基于光学成像和图像处理技术，通过光源系统提供照明，图像采集系统采集图像，图像处理系统进行处理，比对系统进行比对，控制系统实现整个检测过程的自动化控制。

这样的设备构成有效地实现了电子产品表面缺陷和错误贴装等问题的自动检测和检查。

aoi自动光学检测机工作原理AOI自动光学检测机是一种高精度、高效率的检测设备，广泛应用于电子、半导体、汽车等行业中。

其工作原理是通过光学成像技术和图像处理算法，对印刷电路板(PCB)、芯片等进行非接触式的自动检测。

一、 AOI自动光学检测机的基本构成AOI自动光学检测机主要由以下几个部分组成：1. 光源系统：提供光源，照亮被测试物体。

2. 成像系统：将被测试物体的图像转换为数字信号。

3. 图像处理系统：对数字信号进行处理和分析，提取出需要的信息。

4. 控制系统：控制整个设备的运行。

5. 传输系统：将被测试物体从一个位置传输到另一个位置。

二、 AOI自动光学检测机的工作流程AOI自动光学检测机的工作流程如下：1. 准备工作：在测试前需要对设备进行预热和校准，确保设备正常运行。

2. 加载PCB或芯片：将待测试的PCB或芯片放置于传输带上，并通过传输带将其送入设备内部。

3. 光源照射：在进入成像系统前，被测试物体会先经过光源系统的照射，使其表面得到充分的照明。

4. 成像：被测试物体经过光源照射后，进入成像系统。

成像系统利用透镜、CCD等元件将被测试物体的图像转换为数字信号，并传送到图像处理系统中。

5. 图像处理：图像处理系统对数字信号进行处理和分析，提取出需要的信息。

这些信息可能包括线路连接情况、元器件位置、焊点质量等。

6. 判定：根据预设的检测标准和算法，对提取出来的信息进行判定。

如果检测结果符合要求，则将其发送到下一步操作；否则将其标记为不良品并发送到设备外部进行处理。

7. 卸载PCB或芯片：检测完成后，将PCB或芯片从传输带上卸载，并送至下一步操作或退出设备。

三、 AOI自动光学检测机的优势1. 高精度：AOI自动光学检测机采用高精度成像技术和图像处理算法，能够对PCB、芯片等进行高精度、高速度的自动检测。

2. 高效率：AOI自动光学检测机能够实现非接触式的自动检测，避免了传统手工检测的繁琐和低效率。

AOI作业指导书一、概述AOI（Automated Optical Inspection）自动光学检测是一种利用光学技术对印刷电路板（PCB）进行自动检测的方法。

本作业指导书旨在提供详细的操作步骤和注意事项，以确保在进行AOI作业时能够准确、高效地完成检测任务。

二、设备准备1. AOI设备：确保AOI设备处于正常工作状态，连接电源和数据线。

2. 检测样品：准备待检测的PCB样品，确保其完整无损。

3. 操作系统：确保AOI设备上的操作系统已经正确安装并更新至最新版本。

三、操作步骤1. 打开AOI设备：按下电源按钮，启动AOI设备，确保屏幕显示正常。

2. 登录系统：根据设备要求，输入用户名和密码，登录到AOI系统界面。

3. 创建新任务：点击界面上的“新建任务”按钮，进入任务创建页面。

4. 输入任务信息：根据实际需求，填写任务名称、任务描述等相关信息，并选择待检测的PCB样品。

5. 配置检测参数：根据PCB的特性和检测要求，设置合适的检测参数，包括光源亮度、暴光时间、分辨率等。

6. 调整视觉系统：根据PCB的尺寸和布局，调整视觉系统的位置和焦距，确保能够全面、清晰地检测整个PCB表面。

7. 开始检测：点击界面上的“开始检测”按钮，AOI设备将开始自动检测PCB样品。

8. 检测结果分析：等待检测完成后，系统将自动生成检测结果报告。

根据报告中的缺陷信息，分析并判断是否存在问题。

9. 问题处理：根据检测结果报告，对于存在的缺陷进行分类和处理，可以选择修复、返工或者报废。

10. 完成任务：根据实际情况，点击界面上的“完成任务”按钮，将任务标记为已完成。

四、注意事项1. 操作规范：在进行AOI作业时，操作人员应遵守相关的操作规范，确保操作的准确性和稳定性。

2. 设备维护：定期对AOI设备进行维护保养，包括清洁光源、调整视觉系统、检查电源和数据线等，以确保设备的正常工作。

3. 校准检测参数：根据实际需求，定期校准检测参数，以保证检测的准确性和可靠性。

AOI检测设备及检测方法引言：自动光学检测（AOI）是一种高效、精确且非接触式的检测方法，广泛应用于电子制造业中的元件检测和表面质量检验。

本文将介绍AOI检测设备的原理及其常用的检测方法，并探讨其在电子制造行业中的应用。

一、AOI检测设备原理AOI检测设备通过采集目标物的图像，并利用图像处理和分析技术，自动识别和检测电子元件的位置、尺寸、缺陷和引脚的焊接质量等关键参数。

其基本原理是光学成像和图像处理。

1. 光学成像AOI设备利用高分辨率的CCD相机或CMOS相机进行图像采集。

高亮度的LED光源照射待检测的电子元件，然后由相机将其成像。

通过调整光源和相机的位置和角度，可以获得不同的视角和焦距，进而获得目标物的多角度、多尺寸的图像。

2. 图像处理采集到的图像会通过图像处理算法进行处理和分析。

首先，图像会经过预处理，如去噪、增强对比度等。

然后，采用边缘检测、形态学运算、模板匹配等方法，提取出元件的特征和轮廓。

最后，根据预设的检测标准，对图像中的特征进行分类和判定，如缺陷、错误安装、尺寸异常等。

二、AOI检测方法AOI检测设备根据不同的应用需求，可以采用多种检测方法，如2D检测、3D检测和双面检测等。

1. 2D检测2D检测是AOI最常用的检测方法。

它基于二维成像技术，通过采集目标物的图像进行表面检测。

对于电子元件的位置、尺寸、错位、缺陷等进行分析和判断，较为经济实用。

然而，2D检测无法获取元件的高度信息，不适用于检测一些需要测量高度和形状的器件。

2. 3D检测3D检测通过投影光源或激光扫描等方法，获取目标物的三维形状和高度信息。

相比于2D检测，3D检测可以更全面地分析电子元件的形状和表面特征，适用于更高要求的检测任务。

此外，3D技术还可以检测封装背面的引脚焊接情况，提高检测的全面性。

3. 双面检测传统的AOI设备一般只能检测电子元件的正面，无法检测背面的焊接情况。

但是，对于某些直插件和DIP芯片等，其焊接质量一样重要。

AOIAOI的全称是Automatic Optic Inspection（自动光学检测），是基于光学原理来对焊接生产中遇到的常见缺陷进行检测的设备。

AOI是近几年才兴起的一种新型测试技术，但发展迅速，目前很多厂家都推出了AOI测试设备。

当自动检测时，机器通过摄像头自动扫描PCB，采集图像，测试的焊点与数据库中的合格的参数进行比较，经过图像处理，检查出PCB上缺陷，并通过显示器或自动标志把缺陷显示/标示出来，供维修人员修整。

自动光学检查(AOI, Automated Optical Inspection)一、定义运用高速高精度视觉处理技术自动检测PCB板上各种不同帖装错误及焊接缺陷.PCB板的范围可从细间距高密度板到低密度大尺寸板,并可提供在线检测方案,以提高生产效率,及焊接质量 .通过使用AOI作为减少缺陷的工具,在装配工艺过程的早期查找和消除错误,以实现良好的过程控制.早期发现缺陷将避免将坏板送到随后的装配阶段,AOI将减少修理成本将避免报废不可修理的电路板.二、主要特点1）高速检测系统与PCB板帖装密度无关2）快速便捷的编程系统- 图形界面下进行-运用帖装数据自动进行数据检测-运用元件数据库进行检测数据的快速编辑3）运用丰富的专用多功能检测算法和二元或灰度水平光学成像处理技术进行检测4）根据被检测元件位置的瞬间变化进行检测窗口的自动化校正，达到高精度检测5）通过用墨水直接标记于PCB板上或在操作显示器上用图形错误表示来进行检测电的核对三、AOI 检查与人工检查的比较人工检查AOI检查pcb<18*20及千个pad以下人重要辅助检查时间正常正常持续性因人而异好可靠性因人而异较好准确性因人而异误点率高pcb<18*20及千个pad以上人重要辅助检查时间长短持续性差好可靠性差较好AOI是近几年才兴起的一种新型测试技术，但发展较为迅速，目前很多厂家都推出了AOI 测试设备。

当自动检测时，机器通过摄像头自动扫描PCB，采集图像，测试的焊点与数据库中的合格的参数进行比较，经过图像处理，检查出PCB上缺陷，并通过显示器或自动标1、实施目标:实施AOI有以下两类主要的目标：（1）最终品质(End quality)。

AOI技术资料一. 什么是AOIAOI的全称是Automatic Optic Inspection（自动光学检测），是基于光学原理来对焊接生产中遇到的常见缺陷进行检测的设备。

二. 为什么要用AOI为了进行质量控制，在SMT生产线上要进行有效的检测。

2.1 SMT生产线上通常用到的检测方法1）人工目检用人眼来检测电路板焊接完成前后其上各元件是否正确、是否连焊、焊锡是否合适。

人工目检通常位于贴片机后或回流炉后的第一个工位。

2）在线测试（ICT）通过对电性能的检测，判断元件是否到位，是否焊接良好。

在线测试的位置通常位于回流炉后，人工目检之后。

3）功能测试（FUNCTIONAL TESTING）在生产线的末端，利用专门的测试设备，对电路板的功能进行全面的测试，用以确认电路板的好坏。

2.2 常用方法的缺点人工目检是最方便、实用、适应性最强的一种。

因为从原理上说，设计好的电路板，只要其上的元件类型、位置、极性全部正确，并且焊接良好的话，其性能就应该符合设计要求。

但是由于SMT工艺的提高，及各种电路板结构尺寸的需要，使电路板的组装向着小元件、高密度、细间距方向发展。

受自身生理因素的限制，人工目检对这种电路板已很难进行准确、可靠、重复性高的检测了。

由于ICT需要针对不同的电路板制作不同的模板，制作和调试的周期较长，故只适用于大批量生产。

功能测试需要专门的设备及专门设计的测试流程,故对绝大多数电路板生产线并不适用。

2.3 AOI的优点编程简单AOI通常是把贴片机编程完成后自动生成的TXT辅助文本文件转换成所需格式的文件，从中AOI获取位置号、元件系列号、X坐标、Y坐标、元件旋转方向这5个参数，然后系统会自动产生电路的布局图，确定各元件的位置参数及所需检测的参数。

完成后，再根据工艺要求对各元件的检测参数进行微调。

操作容易由于AOI基本上都采用了高度智能的软件，所以并不需要操作人员具有丰富的专业知识即可进行操作。

故障覆盖率高由于采用了高精密的光学仪器和高智能的测试软件，通常的AOI设备可检测多种生产缺陷，故障覆盖率可达到80%。

AOI光学检测仪的原理AOI（Automated Optical Inspection）即自动光学检测，是一种广泛应用于电子制造业的自动化检测技术。

它利用光学成像系统和图像处理算法，对电子产品的印刷电路板（PCB）进行高速、高精度的检测，以提高产品质量和制造效率。

1.图像采集：AOI检测起始于图像采集，通过光源和摄像机等设备将待检测的PCB表面图像化。

光源通常使用各种不同波长的LED灯，以照亮被检测区域，同时也能区分出不同的元件颜色和形状。

2.图像处理：采集到的图像传送至图像处理系统，在这里对图像进行处理和分析。

首先，图像处理系统会对图像中的边缘、焊盘、元件等进行边缘提取，以分离出待检测区域。

然后，图像处理系统会采用各种算法对图像进行滤波、增强等处理，以提高图像质量和清晰度。

3.缺陷检测：在图像处理之后，图像处理系统会继续对图像进行分析和检测缺陷。

这包括识别焊盘的位置、大小和形状，检测元件之间的间距和相对位置，检测焊盘和元件之间的间距、偏移和错位等。

同时，还可以根据事先设定的规则和参数，检测焊盘上的短路、打火、异物等缺陷。

4.判定和分类：缺陷检测之后，图像处理系统会对每个焊盘和元件进行分类和判定。

根据设定的标准和规范，判断每个焊盘和元件是否正常，是否具有缺陷。

对于那些被判定为有缺陷的焊盘和元件，图像处理系统会记录并标记其位置和缺陷类型。

5.报告输出：最后，图像处理系统会生成一个综合检测报告。

该报告包括了被检测的PCB图像、缺陷的位置和类型、检测结果的统计信息等。

这些报告可以用于制造流程的改进以及质量控制和质量管理的参考。

总的来说，AOI光学检测仪的原理是通过光学成像和图像处理技术，在高速、高精度的条件下，对电子产品的PCB进行全面的缺陷检测和分析。

它可以快速准确地发现并标识出PCB上的缺陷，有助于提高产品质量和制造效率。

AOI检测原理及应用AOI（Automated Optical Inspection）是自动光学检测的缩写，是一种利用光学和图像处理的技术来检测电子元件和印刷电路板（PCB）上的缺陷和错误的方法。

AOI检测主要通过自动扫描电子元件表面或印刷电路板上的图像，使用图像处理算法进行分析，识别和定位缺陷和错误。

AOI检测可以有效提高生产效率，减少损失和人力成本。

1.图像采集：AOI系统使用高分辨率的摄像头或光学传感器来捕获电子元件表面或PCB的图像。

图像采集可以在不同的角度和光源条件下进行，以获取更全面和准确的信息。

2.图像预处理：采集到的图像可能会包含噪声和干扰，需要进行预处理来提高图像质量和准确性。

预处理步骤可能包括图像平滑、灰度校正、对比度增强等。

3.特征提取：AOI系统对预处理后的图像进行特征提取，以获取关键的信息。

特征可以包括元件的形状、大小、颜色等。

特征提取可以使用边缘检测、阈值分割、形态学操作等图像处理算法。

4.缺陷检测：通过比较采集到的图像和预先定义的模板或标准，AOI系统可以检测出图像中的缺陷。

常见的缺陷包括焊点问题、元件位置偏移、元件短路、开路等。

缺陷检测可以使用模板匹配、模式识别、机器学习等方法。

5.结果分析和判定：AOI系统根据检测的结果对电子元件或PCB进行分类和判定。

系统可以根据预先设定的标准来判断是否合格。

合格的产品可以继续流程，不合格的产品可以进行修复或剔除。

1.检测焊点问题：AOI可以检测焊接过程中产生的问题，例如焊点冷焊、孔洞、过度焊接等。

通过检测可以提早发现问题，避免不合格品流入市场。

2.元件定位和正确性检测：AOI可以对电子元件的位置和方向进行检测，以确保元件正确安装。

也可以检测元件的正确极性和标识。

3.表面质量检测：AOI可以检测PCB表面和电子元件表面的划痕、污渍、裂纹、氧化等质量问题，确保产品外观和质量。

4.裸板缺陷检测：AOI可以在印刷电路板制造过程中检测裸板上的缺陷，例如未镀金、锡膏偏差、短路等。

aoi自动光学检测原理AOI自动光学检测原理1. 引言AOI（Automatic Optical Inspection）是一种通过使用光学技术和图像处理算法来检测电子产品表面缺陷的自动化检测方法。

它能够快速且准确地检测出电子元器件焊接、印刷电路板（PCB）等表面的异常情况，提高生产效率和产品质量。

本文将详细介绍AOI自动光学检测的相关原理。

2. AOI原理概述AOI的原理基于光学显微镜和图像处理技术。

它通过光源照射待检测的物体表面，并使用一台高分辨率的摄像机捕捉表面图像。

然后，利用图像处理算法，将图像与预设的标准进行比对，从而检测出任何与标准不符的缺陷。

3. AOI检测流程AOI检测过程可分为以下几个步骤：•图像采集：将待检测的电子产品放置在检测工作台上，通过光源照射产生反射或透射光，并使用摄像机采集表面图像。

•图像预处理：对采集到的图像进行预处理，如去噪、增强对比度等操作，以提高后续的图像处理效果。

•特征提取：利用图像处理技术，提取图像中感兴趣的特征，如焊点、元器件等。

•特征匹配：将提取的特征与标准模板进行匹配，判断是否存在缺陷。

通常采用模板匹配、边缘检测等方法进行特征匹配。

•缺陷识别：根据特征匹配的结果，判断是否存在缺陷，如焊点未连接、元器件缺失等。

•结果输出：将检测结果以报表、图像或其他形式输出，以供操作人员进行分析和判断。

4. AOI原理详解光源照射在AOI检测过程中，所使用的光源通常是白光源，用于照亮被检测物体的表面。

光源的选择要考虑到所检测物体的性质和要检测的缺陷类型。

摄像机采集摄像机是AOI系统中最关键的部件之一。

它负责将被光源照亮的物体表面图像捕捉下来，并通过适当的接口传输给计算机进行图像处理。

图像处理图像处理是AOI检测的核心技术之一。

它通过一系列的图像处理算法对捕捉到的图像进行处理，提取出感兴趣的特征，如焊点、元器件的位置等。

特征匹配特征匹配是将提取出的特征与预设的标准进行比对的过程。

aoi光学检测原理
AOI（Automated Optical Inspection）是一种利用光学技术进行自动检测的方法，常用于电子制造行业中对印刷电路板（PCB）和其他电子元件的质量检查。

AOI光学检测基于图像处理和分析技术，可以快速、准确地检测产品的缺陷、错误和不良。

AOI光学检测的基本原理如下：
1. 图像采集：AOI系统使用高分辨率的摄像头或图像传感器，将待检测的对象（如PCB）的图像采集下来。

通常采集多个角度的图像以获取全面的检测信息。

2. 图像预处理：采集到的图像经过预处理，包括去噪、增强对比度、调整亮度等操作，以优化图像质量和减少噪声干扰。

3. 特征提取：通过图像处理算法，从采集到的图像中提取出关键的特征和结构信息。

这些特征可能包括焊点、元件、印刷线路、标识等。

4. 缺陷检测和分析：提取到的特征与预设的标准进行比对，识别出可能的缺陷、错误或不良。

常见的缺陷包括焊接缺陷（如短路、开路、错位）、元件缺失、印刷线路不良等。

5. 判定和分类：根据预设的判定规则和分类标准，对检测到的缺陷进行判定和分类。

可以根据缺陷的类型、严重程度等进行分类，并将其标记或记录下来。

6. 反馈和处理：根据检测结果，可以触发后续的处理操作，如自动修复、剔除不良品、人工复核等。

AOI光学检测具有高速、非接触、全面性和一致性的优势，可以实现对大批量产品的快速检测和分析。

它在电子制造过程中起到了重
1/ 2
要的质量控制和缺陷排查的作用，帮助提高产品质量和生产效率。

2/ 2。
