某复杂银精矿提金、银工艺研究

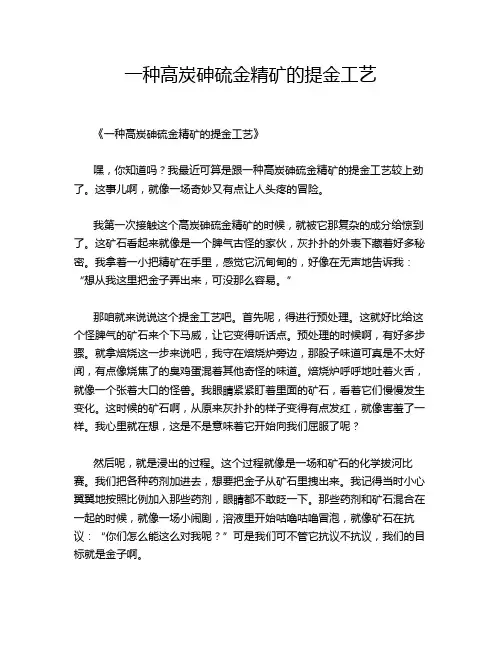

一种高炭砷硫金精矿的提金工艺《一种高炭砷硫金精矿的提金工艺》嘿，你知道吗？我最近可算是跟一种高炭砷硫金精矿的提金工艺较上劲了。

这事儿啊，就像一场奇妙又有点让人头疼的冒险。

我第一次接触这个高炭砷硫金精矿的时候，就被它那复杂的成分给惊到了。

这矿石看起来就像是一个脾气古怪的家伙，灰扑扑的外表下藏着好多秘密。

我拿着一小把精矿在手里，感觉它沉甸甸的，好像在无声地告诉我：“想从我这里把金子弄出来，可没那么容易。

”那咱就来说说这个提金工艺吧。

首先呢，得进行预处理。

这就好比给这个怪脾气的矿石来个下马威，让它变得听话点。

预处理的时候啊，有好多步骤。

就拿焙烧这一步来说吧，我守在焙烧炉旁边，那股子味道可真是不太好闻，有点像烧焦了的臭鸡蛋混着其他奇怪的味道。

焙烧炉呼呼地吐着火舌，就像一个张着大口的怪兽。

我眼睛紧紧盯着里面的矿石，看着它们慢慢发生变化。

这时候的矿石啊，从原来灰扑扑的样子变得有点发红，就像害羞了一样。

我心里就在想，这是不是意味着它开始向我们屈服了呢？然后呢，就是浸出的过程。

这个过程就像是一场和矿石的化学拔河比赛。

我们把各种药剂加进去，想要把金子从矿石里拽出来。

我记得当时小心翼翼地按照比例加入那些药剂，眼睛都不敢眨一下。

那些药剂和矿石混合在一起的时候，就像一场小闹剧，溶液里开始咕噜咕噜冒泡，就像矿石在抗议：“你们怎么能这么对我呢？”可是我们可不管它抗议不抗议，我们的目标就是金子啊。

接下来就是炭吸附这一步啦。

这就像是布置了一个巧妙的陷阱，专门等金子往里跳。

那些活性炭就像是一个个小卫士，静静地待在溶液里，等着金子乖乖地被吸附上去。

我看着那些活性炭，心里还挺好奇的，这么个黑不溜秋的东西，怎么就能把金子抓住呢？我还特意拿了一小点活性炭在手里捏了捏，感觉它松松脆脆的，但是又有着神奇的魔力。

再然后就是解吸和电解啦。

解吸的时候就像是把被活性炭抓住的金子解救出来，这个过程得特别小心，就像解救一个被困住的宝贝一样。

而电解就更神奇了，看着电流通过溶液，那些金子就慢慢地在电极上聚集起来。

doi：10.3969/j.issn.1007-7545.2016.10.013从多金属复杂金精矿焙砂中分离提取有价金属李奇伟1，李云2，徐晓辉2，赵志强2，沈强华3（1.云南滇金投资有限公司，昆明650215；2.北京矿冶研究总院，北京100160；3.昆明理工大学，昆明650093）摘要：对某多金属复杂金精矿的焙砂进行了“酸浸提取铜锌—盐浸提取铅银—氰化提取金银”工艺试验，获得了各工序的最佳工艺条件。

在最佳工艺条件下的综合试验表明，金、银、铜、锌、铁的回收率分别为94.63%、65.12%、90.45%、82.87%、98.92%，有效实现了各有价金属的综合回收。

关键词：多金属金精矿；焙砂；酸浸；盐浸；氰化中图分类号：TF831 文献标志码：A 文章编号：1007-7545（2016）10-0000-00Separation and Extraction of Valuable Metals from Calcine of Polymetallic andComplex Gold ConcentrateLI Qi-wei1, LI Yun2, XU Xiao-hui2, ZHAO Zhi-qiang2, SHEN Qiang-hua3（1. Yunnan Dianjin Investment Co., Ltd, Kunming 650215, China;2. Beijing General Research Institute of Mining & Metallurgy, Beijing 100160, China;3.Kunming University of Science and Technology, Kunming 650093, China）Abstract：A combined process was investigated to separate and extracte valuable metals from calcine of polymetallic and complex gold concentrate by Cu and Zn recovery with acid leaching, Pb and Ag recovery with salt leaching, and gold recovery with cyanidation. Reasonable process parameters were determined. The results of combined tests show that recovery of Au, Ag, Cu, Zn, and Fe is 94.63%, 65.12%, 90.45%, 82.87%, 98.92% respectively under the optimum conditions. Comprehensive recovery of valuable metals is effectively realized.Key words：gold-bearing poly-metallic concentrates; calcine; acid leaching; salt leaching; cyanidation目前，难处理金精矿提金的主流工艺是先选择合适的氧化预处理方法进行预处理，打开矿物对金的包裹后再进行氰化浸出金[1-2]，对成分简单的金精矿，氧化预处理后可直接氰化浸金，但对成分复杂的金精矿，还需要除去影响金浸出率的各种有害元素才能获得较高的金浸出率[3-4]。

书山有路勤为径，学海无涯苦作舟硫铁矿烧渣提取贵重金属金、银Y.A. Attja 等用生化浸出法从黄铁矿烧渣中浸出贵金属Au、Ag，取得良好的经济效益和显著的环境效应。

该研究Leadville 黄铁矿渣先用泡沫浮选法浮选富集，在氰化浸出前，黄铁矿精矿用驯化12 个星期的氧化铁硫杆菌进行不同周期的处理。

采用常规浸出金的提取率只有32%，银的提取率为48%，用细菌氰化浸出处理，可使金的提取率提高到95%，银的提取率提高到98%。

此外，生化浸出不影响从烧渣中硫化物中或从金、银的金属粉末中提取金和银的提取率。

陆腾甲探索了一条从黄铁矿烧渣的氯化尘泥中提取金、银的新方法。

首先让黄铁矿烧渣的氯化尘泥通过还原熔炼，使大量基体被造渣分离，金、银得到充分“裸露”。

这种裸露的金、银遇到大量分散在熔体中的微粒铅后，很快被微粒铅捕捉形成贵铅。

贵铅比重大，很容易下沉到熔体底部，从而使金、银氯化尘泥中被分离出来，全部富集到捕集剂中。

出于铅对氧的亲和力大于银及其它杂质金属，故可将贵铅再经灰吹分离，产出含银93%～95%的金银合金。

然后采用电解的方法可达到使金、银分离的目的，将金、银合金铸成阳极板，用不锈钢板作阴极，电解液含银100～150g／l，硝酸2～8g／l，电流密度270～450A ／m2，槽电压2～2.5V。

电解后，银粉沉积在不锈钢板上，定期捞出洗涤烘干。

金以阳极泥形式落入电解袋中，取出用1∶4 硝酸煮洗两遍，再用蒸馏水洗至中性、烘干。

金粉、银粉经铸锭即为成品。

半工业试验金的平均回收率达到97.1%，银的平均回收率达到95.2%。

金品位可达99.5%，银品位可达99.98%。

有着明显的经济效应和社会效应。

张金成对白银公司三冶炼厂硫酸烧渣做了提金、银、铜、铅、锌等有价金属回收的试验研究。

试验采用硫酸－食盐浸出预处理后，氰化回收金、银等的工。

某难处理金精矿焙烧-氰化提金工艺试验研究黄中省;吴智;臧宏;衷水平;伍赠玲【摘要】Focusing on the refractory gold concentrate in northwest region, the technology of roasting-cyanidation was studied and the optimized condition was obtained. Experimentation results show that the rate of removal S、As are 99.99%、52.56% and the Au leaching rate is above 88.92% under these conditions:-0.043 mm was about 52.85%, the one stage roasting with the temperature 450℃ and 1 hour, two stages roasting with the temperature 700 ℃ and 0.5 hour. And the best cyani de-leaching parameters are initial densities of sodium cyanide is 0.5‰, the liquid-solid ratio is 4 of and time of 24 hours.%针对某难处理金精矿，采用焙烧-氰化提金工艺进行实验研究。

试验得到的最佳条件为：金精矿粒度-0.043 mm 52.85%、一段焙烧温度450℃、时间1 h(炉门关闭)，二段焙烧温度700℃(炉门稍开)，焙烧时间0.5 h；初始氰化钠浓度0.5‰、L/S=4、氰化时间24 h。

在此条件下硫、砷的脱除率分别为99.99%、52.56%，金的浸出率为88.92%。
