零件测量与质量控制技术课件

小结作业致印象，提高学生的查阅、思考和分析能力；（2）
培养独立学习和探究的能力。

任务二：
选择适合的测量工具并读数。

序
号
测量项目测量内
容
使用
测量
工具
读
数
1 厂房的彩
钢板的长
宽
2 钻头的
直径
3 精密轴
承的内
外直径
【设计意图】
通过实例，让学生把所学内容和生产实际结合起来。

教师通过点拨、总结，加深学生对知识的消化与深入。

四、实例探究、知识拓展
深度游标卡尺
布置课后作
业
完成课后作
业
高度游标卡尺
量块
塞尺
【设计意图】
1、对所学的知识举一反三，从学会到会学，
2、本任务有一定难度，采用小组合作的方式来突破。

五、小结
1、学生小结：通过本堂课的学习，你学到了哪些知识？掌握了哪些分析方法？书写在课堂小。

重庆市机械高级技工学校课程中文名称：零件测量与质量控制技术课程英文名称：Measurement and quality control techniques《零件测量与质量控制技术》是中等职业学校机械类、数控类、模具类、机电类等相关专业的核心专业技术课，具有高度的理论性和实践性。

本课程分为“零件测量”和“质量控制”两大部份，全面系统介绍了测量技术的必要性和重要性、常见量具的使用与维护、尺寸公差与配合、形状和位置公差、表面粗糙度、技术测量、零件加工质量控制等方面的理论知识和实践技能。

充分考虑当前国内、外中职教育的现状，结合行业企业岗位能力要求和现代人材培养标准，采用任务驱动法进行教学，贯彻最新国家标准和行业标准，突出针对性和实用性，实现公差配合、计量学内容、质量控制技术有机地结合。

本课程知识点的表达力求准确、简要，文字组织言简意赅、通俗易懂，大量配置各种图片，力求图文并茂，生动形象。

《零件测量与质量控制技术》是中等职业学校机械类、数控类、模具类、机电类等相关专业的核心专业技术课。

其主要任务是培养学生掌握零件公差配合和技术测量的基本理论和实践技能。

了解公差配合基本知识和最新的国家标准，熟练掌握常用量具、量仪的基本原理和使用方法，且能根据不同精度要求合理、正确选用各种量具、量仪，掌握形、位公差和表面粗糙度的基本理论、标注与检测方法，最终使学生能独立胜任机械产品质量检测和机械加工岗位的工作，为行业企业培养实用型中高级专业技术人材。

本课程是一门核心专业技术课，既具有理论性更具有实践操作性，在教学过程中应特殊注重对学生动手能力及灵便解决现场各种复杂问题能力的培养，培养学生学会独立思量和独立行动的能力；讲课中要求教师充分结合现场情形讲解，并要安排一定课时的实习实验课，让学生亲自动手体验，增强其实际操作能力；培养学生计算和运用各种公式的能力；要求学生学会使用和维护各种常用的测量仪器仪表。

通过完成课堂学习与经过教学实习后，对零件测量和质量控制技术的基本理论知识和技能方面达到如下要求：1 ．掌握互换性、加工误差与公差、公差标准与标准化和技术测量等概念；2．会使用、维护常用测量工具；3 ．会检测零件的线性尺寸、会计算尺寸公差和配合；4．会检测形状和位置公差；5. 会检测表面粗糙度；6 ．了解现代精密测量仪器及技术，能对复杂零件进行尺寸、形状和位置误差的检测。

零件测量与质量控制技术
嘿，咱今儿就来聊聊零件测量与质量控制技术这档子事儿！这可真是超级重要的呀！你想想看，那些小小的零件，就像是机器这个大身体里的细胞一样，要是它们出了问题，那整个机器不就完蛋啦！
零件测量，这可不是随随便便就能搞定的事儿。

这就好比是给零件做一次超级详细的体检，要把它的每个细节都摸得透透的。

得用各种厉害的工具和方法，精确地量出它的尺寸、形状、表面粗糙度等等。

这可不能马虎，不然生产出来的东西质量能好吗？
质量控制技术呢，那就像是给零件加上了一道保险。

它确保每个零件都符合高标准，就像选拔运动员一样，只有最优秀的才能留下来。

通过严格的检验和监控，把那些不合格的零件统统淘汰掉。

咱再打个比方，零件测量和质量控制技术就像是厨师做菜。

测量就是精心挑选食材，确保每一样都是新鲜、合适的；质量控制就是烹饪过程中的火候掌握、调料搭配，稍有不慎，这道菜可就不美味啦！
在实际操作中，这可不是轻松的活儿。

需要技术人员有一双火眼金睛，还要有耐心和细心。

他们得像侦探一样，不放过任何一个可能影响质量的小细节。

这多不容易呀！但正是因为有了他们的努力，我们才能用上高质量的产品，不是吗？
而且呀，随着科技的不断进步，零件测量与质量控制技术也在不断升级呢！现在有了更先进的测量仪器和更智能的控制系统，让这一切都变得更加高效和精确。

这难道不令人兴奋吗？
总之，零件测量与质量控制技术是现代工业中不可或缺的一部分。

它们保证了产品的质量，推动了科技的发展。

我们应该为有这样的技术而感到骄傲和自豪！它们就像是默默守护我们生活的无名英雄，让我们的世界变得更加美好和可靠！。

《零件测量与质量控制技术》课程标准一．课程名称：零件测量与质量控制技术二．教学对象：三年制中职数控专业学生三．教学课时：39四．学分：2五．课程目标本课程是中等职业学校数控专业核心技术课，课程要求结合企业数控加工零件的各种技术要求使学生获得零件的互换性、标准化、测量技术及加工过程中质量控制的基本知识及技能，将零件的测试与质量控制技术专业理论知识及岗位职业素养要求融入各训练项目，突出质量意识、技能训练及职业素养的培养，使学生能够主动学习，最终具备在生产过程中加工零件、检验零件的能力。

职业能力目标：1．掌握质量、互换性、标准化等概念；2．会使用长用测量工具；3．会检测零件的尺寸公差、形状公差和位置公差；4．会控制零件加工过程的质量；5．了解现代化数控精密测量仪器。

六、设计思路本课程针对中等职业学校学生的实际情况，贯彻“工作过程导向”的设计思路，坚持理实一体化的教学历年，注重学生质量意识、质量检测技能与职业素养的培养，将岗位素质教育和技能培养有机地结合起来。

教学中，既可作为一门专业课程单列教授，又可将课程中的项目模块穿插到其他课程项目中教学，具有很强的实用性与灵活性。

七、内容纲要项目一测量技术基础常识的了解 4课时教学目标最终目标：掌握测量基本理论及工具促成目标：1．掌握互换、极限与配合的基本概念2．会计算极限尺寸并能正确判断零件的配合性质模块一：测量基本理论的学习（一）工作任务掌握呼唤、极限与配合的基本概念（二）实践知识1．会判断零件是否具有互换性2．会计算零件的极限尺寸与公差3．会判断零件的配合性质4．养成良好的质量意识（三）理论知识1．测量的概念2．互换性的概念3．极限与配合的概念4．配合性质的判断方法5．产品的质量（四）拓展知识1．极限尺寸相关计算2．公差与配合的选择3．质量标准与质量体系项目二零件尺寸的测量 8课时教学目标最终目标：会测量零件的尺寸促成目标：1．会使用尺寸测量量具2．会编写测量与误差分析报告3．会保养各类测量量具模块一：长度的测量（一）工作任务会测量零件的长度（二）实践知识1．会读零件图2．直尺的测量技术3．游标卡尺的测量技术4．外径千分尺的测量技术5．零件的测量与误差分析报告6．长度量具的保养技术（三）理论知识1．直尺的测量方法2．游标卡尺的结构与测量方法3．外径千分尺的结构与测量方法4．零件测量与误差分析报告的填写5．直尺、游标卡尺与外径千分尺的保养方法（四）拓展知识1．游标卡尺的校正技术2．外径千分尺的校正技术模块二：轴径的测量（一）工作任务会测量轴径（二）实践知识1．会阅读轴类零件图2．会熟练使用游标卡尺测量轴径3．会熟练使用外径千分尺测量轴径4．零件的测量与误差分析报告5．会保养轴径量具（三）理论知识1．轴径的极限尺寸知识2．游标卡尺测量轴径的方法3．外径千分尺测量轴径的方法4．轴径量具的保养方法模块三：孔径的测量（一）工作任务会测量孔径（二）相关实践知识1．会阅读孔类零件图2．会熟练使用游标卡尺测量孔径3．会使用内径千分尺测量孔径4．会使用止通规检验孔径5．会使用杠杆百分表测量孔径6．零件的测量与误差分析报告7．会保养孔径量具（三）理论知识1．孔的极限尺寸知识2．内径千分尺测量轴径的方法3．止通规检验零件孔径的方法4．杠杆百分表尺寸的校正5．百分表测量孔径的方法6．孔径量具的保养方法（四）拓展知识1．内径千分尺的校正技术2．杠杆百分表的内部结构与工作原理模块四：锥度的测量（一）工作任务会测量锥度（二）实践知识1.会阅读带锥度类零件图2.会使用角度样板、万能角度尺测量锥度3.会用锥度规心着色法测量内外锥4.会正弦规测量锥度5.会编写零件的测量与误差分析报告6.锥度量具的保养技术（三）理论知识1.角度样板的制作方法2.万能角度尺测量锥度的方法3.用锥度规以着色法测量内外锥的方法4.正弦规量锥度的原理与方法5.锥度量具的保养要点（四）拓展知识1.万能角度尺的应用领域介绍2.正弦规的制作项目三零件形位公差的测量 18课时教学目标最终目标：会检测零件的形位公差促成目标：1.理解形位公差的含义2.会选择形位公差检测的工、量具3.会正确检测零件的形位公差模块一：直线度的测量（一）工作任务会测量直线度（二）实践知识1.会阅读零件图直线度符号2.会用真尺与测微仪检测圆柱体、圆锥体表面素线的直线度3.会使用塞尺4.会编写零件的测量与误差分析报告5.会保养直尺与测微仪（三）理论知识1.直线度的含义及应用范围2.测微仪的结构与操作方法3.直尺与塞尺采用透光法组合测量零件线度的原理与方法4.用测微仪测量零件直线度的原理与方法5.测量结果的数据处理6.角尺与测微仪的维护与保养方法（四）拓展知识机床导轨的直线检测方法模块二：圆度、圆柱度的测量（一）工作任务会测量轴套类零件圆度、圆柱度（二）实践知识1．会阅读圆度、圆柱度符号2．会选择检测圆度、圆柱度的工量具3．会用千分心按二点法原理检测轴套类零件的圆度、圆柱度4．会用测微仪与V型铁组合按三点法原理检测轴套零件的圆度、圆柱度5．会根据圆度、圆柱度测量值计算圆度、圆柱度误差6．测量结果的数据处理7．会编写零件的测量与误差分析报告8．对V型铁与测微仪进行维护与保养(三)理论知识1．圆度、圆柱度的含义及应用范围2．二点法检测轴套类零件的内外圆柱面圆度、圆柱度的原理与方法3．三点法检测轴套类零件的内外圆度、圆柱度的原理与方法4．圆度、圆柱度测量结果的数据处理5．V型铁与测微仪维护与保养的方法（四）拓展知识1．圆度仪检测圆度、圆柱度的原理介绍2．盘类零件的圆度、圆柱度检测方法及仪器介绍模块三：平行度、平面度误差的测量（一）工作任务会测量零件的平等度与平面度（二）实践知识1．会阅读零件图平行度、平面度符号2．会选择检测平行度、平面度的工量具3．会用检验平台、V型铁与测微仪组合检测轴套类零件的平行与平面度误差4．平行度、平面度测量结果的数据处理5．会编写零件圆度、圆柱度的测量与误差分析报告6．会对检验平台、V型铁与测微仪进行维护与保养（三）理论知识1．平行度与平面度的含义及应用范围2．平行度、平面度常用测量工具的选择3．轴套类零件平行度、平面度测量部位4．平行度与平面度检测的原理与方法5．检验平台的的维护现与保养（四）拓展知识盘类零件的平行度、平面度检测方法及仪器介绍模块四：位置度、垂直度误差的测量（一）工作任务1．会阅读零件图位置度与垂直度符号2．会选择检测位置度与垂直度的工量具3．会用检验平台、垂直量具与测微仪组合检测零件的垂直度误差4．会用芯棒、量块、千分尺组合检测零件的位置度误差5．会编写零件位置度与垂直度的测量与误差分析报告6．会对检验平台、测微仪等工量具进行维护与保养（二）理论知识1．位置度与垂直度的含义及应用范围2．位置度与垂直度常用测量工具的选择3．轴套类零件常用见位置度与垂直度的测量原理与方法（三）拓展知识盘类零件的位置度与垂直度检测方法及仪器介绍模块五：同轴度、径向调动与端面跳动的测量（一）工作任务会测量零件的同轴度、径向调动与端面跳动（二）实践知识1．会阅读零件图同轴度、径向跳动与端面跳动符号2．会选择检测同轴度、径向跳动与端面跳动的工量具3．会用V型铁、检验平台、测微仪组合检测轴套类零件的同轴度误差4．会用震摆仪、测微仪组合检测零件的径向跳动与端面跳动误差5．会编写零件同轴度、径向调动与端面跳动与误差分析报告6．会对检验平台、震摆仪、测微仪等工量具进行维护与保养（三）理论知识1．同轴度、径向调动与端面跳动的含义及应用范围2．同轴度、径向调动与端面跳动常用工具的选择3．轴套类零件同轴度、径向调动与端面跳动的测量原理与方法4．震摆仪的维护与保养（四）拓展知识盘类零件的平行度、平面度检测方法及仪器介绍项目四螺纹的测量 6课时教学目标最终目标：会测量螺纹促成目标：1．会读懂零件图螺纹的标记2．会用螺纹止通规检测三角螺纹3．会用三针测量法检测三角与梯形螺纹模块一：三角形螺纹的测量（一）工作任务会测量三角形螺纹（二）实践知识1．会阅读零件图三角形螺纹的标记2．会选择检测螺纹的工量具3．会用止通规检测螺纹4．会用三针测量法检测螺纹5．会用螺纹千分尺检测螺纹6．会对止通规、螺纹千分尺进行维护与保养（三）理论知识1．螺纹标记与规格2．止通规检测螺纹的原理与方法3．用止通规检测螺纹的原理与方法4．用三针测量法检测螺纹的原理与方法5．用螺纹千分尺检测螺纹的方法6．螺纹测量数据的处理7．止通规及螺纹千分尺的维护与保养要求模块二：丝杠的测量（一）工作任务会测量T型螺纹（二）实践知识1．会阅读零件图T形螺纹的标记2．会选择检测T型螺纹的工量具3．会用三针测量法检测T型螺纹4．会对检验平台、V型铁与测微仪进行维护与保养项目五零件的质量控制 6课时教学目标最终目标：会控制制造过程中的零件质量促成目标：1．培养良好的产品质量意识2．会在生产过程中判断工序能力3．会在生产过程中使用控制图（三）理论知识1．平行度与平面度的含义及应用范围2．平行度、平面度常用测量工具的选择3．轴套类零件平行度、平面度测量部位4．平行度与平面度检测的原理与方法5．检验平台的的维护现与保养（四）拓展知识盘类零件的平行度、平面度检测方法及仪器介绍模块四：位置度、垂直度误差的测量（一）工作任务7．会阅读零件图位置度与垂直度符号8．会选择检测位置度与垂直度的工量具9．会用检验平台、垂直量具与测微仪组合检测零件的垂直度误差10．会用芯棒、量块、千分尺组合检测零件的位置度误差11．会编写零件位置度与垂直度的测量与误差分析报告12．会对检验平台、测微仪等工量具进行维护与保养（二）理论知识4．位置度与垂直度的含义及应用范围5．位置度与垂直度常用测量工具的选择6．轴套类零件常用见位置度与垂直度的测量原理与方法（三）盘类零件的位置度与垂直度检测方法及仪器介绍摸块五：同轴度、径向调动与端面跳动的测量（四）工作任务回测量零件的同轴度、径向调动与端面跳动（五）实践知识7．会阅读零件图同轴度、径向跳动与端面跳动符号8．会选择检测同轴度、径向跳动与端面跳动的工量具9．会用V型铁、检验平台、测微仪组合检测轴套类零件的同轴度误差10．会用震摆仪、测微仪组合检测零件的径向跳动与端面跳动误差11．会编写零件同轴度、径向调动与端面跳动与误差分析报告12．会对检验平台、震摆仪、测微仪等工量具进行维护与保养（三）理论知识1．同轴度、径向调动与端面跳动的含义及应用范围2．同轴度、径向调动与端面跳动常用工具的选择3．轴套类零件同轴度、径向调动与端面跳动的测量原理与方法4．震摆仪的维护与保养（四）拓展知识盘类零件的同轴度、径向跳动与端面跳动的检测方法介绍项目四螺纹的测量 6课时教学目标最终目标：会测量螺纹促成目标：1．会读懂零件图螺纹的标记2．会用螺纹止通规检测三角螺纹3．会用三针测量法检测三角与梯形螺纹模块一：三角形螺纹的测量（一）工作任务会测量三角形螺纹（二）实践知识1．会阅读零件图三角形螺纹的标记2．会选择检测螺纹的工量具3．会用止通规检螺纹4．会用三针测量法检测螺纹5．会用螺纹千分尺检测螺纹6．会对止通规、螺纹千分尺进行维护与保养（三）理论知识1．螺纹标记与规格2．止通规检测螺纹的原理与方法3．用三测量法检测螺纹的原理与方法4．会用螺纹千分尺检测螺纹的方法5．螺纹测量数据的处理6．止通规及螺纹千分尺的维护与保养要求模块二：丝杠的测量（一）工作任务会测量T型螺纹（二）实践知识1．会阅读零件图T形螺纹标记2．会选择检测T型螺纹的工量具3．会用三针测量法检测T型螺纹4．会对T型螺纹检测工具进行维护与保养（三）理论知识1．T型螺纹标记与规格2．用三针测试法检测T型螺纹的原理与方法3．T型螺纹检测数据的处理4．工量具的维护与保养要求项目五零件的质量控制 6课时※教学目标最终目标：会控制制造过程中的零件质量促成目标：1．培养良好的产品质量意识2．会在生产过程中判断工序能力3．会在生产过程中使用控制图模块一：工序能力的判断（一）工作任务会判断工序的能力（二）实践知识1．会收集生产过程中零件的测量数据2．会计算零件的标准偏差3．会计算工序能力指数4．会判断工序能力大小（三）理论知识1．生产过程中零件尺寸数据的收集方法2．标准偏差的基本概念及计算方法3．工序能力的基本概念及工序能力指数的计算方法4．工序能力的判断方法（四）拓展知识加工过程中工序能力指数的措施模块二：控制图的使用（一）工作任务会使用控制图（二）实践知识1．能理解控制图2．会在控制图上标记零件的测量数据3．会看懂生产过程控制图4．会根据控制图上的标记判断工序质量的稳定性5．练就生产过程中的质量意识及专注精神（三）理论知识1．控制图的概念及生产过程中的作用2．控制图的绘制方法3．控制图的六类缺陷及观察方法4．控制图在生产过程中质量控制的重要性5．使用控制图对职员的高质量意识与工作专注的要求（四）拓展知识零件生产过程不稳定的解决措施项目六零件质量的综合检测 8课时教学目标最终目标：会独立检测零件的质量促成目标：1．会正确阅读零件图2．会正确选择测量工、量具3．会独立正确测量各类零件模块一：零件的综合检测（一）工作任务会独立检测零件（二）实践知识1．能正确阅读零件图2．会独立正确选择检测工、量具3．会独立检测轴套类零件并撰写测量报告4．会独立检测盘类零件并撰写测量报告5．会独立检测简单箱体类零件并撰写测量报告※6．培养独立开展测量工作的能力（三）理论知识1．测量工、量具的总结、归纳2．测量报告的书写格式总结3．轴套类零件测量要素4．盘类零件测量要素5．箱体类零件测量要素6．独立开展测量工作的步骤项目七精密测量仪器的了解 5课时※教学目标最终目标：了解现代制造业先进的测量仪器促成目标：1．了解现代制造业先进测量仪器的发展现状2．了解各类测量仪器的基本用途模块一：现代精密测量仪器了解（一）工作任务了解现代精密测量仪器（二）实践知识1．能了解各类精密表面粗糙度测量仪的运用领域2．能了解种类硬度计的运用领域3．能了解精密工具显微镜的运用领域]4．能了解轮廓投影仪的御用领域5．能了解三坐标测量仪的运用领域6．培养对现代测量技术的浓厚兴趣（三）理论知识1．精密表面粗糙读仪的工作原理及运用领域2．各类硬度计的工作原理及运用领域3．精密工具显微镜的工作原理与运用领域4．轮廓投影仪的工作原理运用领域5．三坐标测量仪的工作原理与运用（四）拓展知识未来超精密加工的检测技术发展趋势八、教学条件与建议1．能容纳48名学生的品质管理实验室一个，小组项目合作式课桌排布备注：带※的测量仪器主要用于精密零件的测量，可据地方制造业技术程度及学校实际状况购买九、教学方法本课程标准涵盖了数控加工中各类零件的测量技术，在具体教学时，可以根据各地方制造业实际情况做选择性学习，其中数控车岗位重点掌握轴套类零件的尺寸与形位公差检测，数控铣或加工中心侧重于盘类、箱体类零件的尺寸与形位公差检测，电火花等特种加工侧重与特种形状零件的尺寸与形位公差检测，各校根据专业方向有针对性地选择模块展开教学工作。

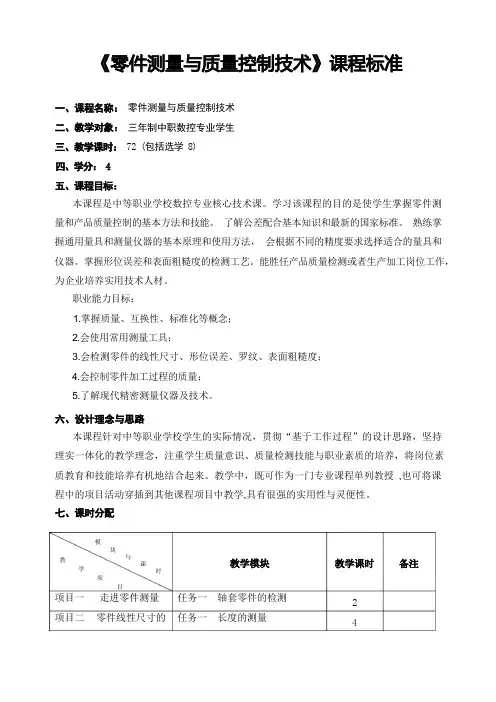

零件测量与质量控制技术三年制中职数控专业学生72 (包括选学8)本课程是中等职业学校数控专业核心技术课。

学习该课程的目的是使学生掌握零件测量和产品质量控制的基本方法和技能。

了解公差配合基本知识和最新的国家标准。

熟练掌握通用量具和测量仪器的基本原理和使用方法，会根据不同的精度要求选择适合的量具和仪器。

掌握形位误差和表面粗糙度的检测工艺。

能胜任产品质量检测或者生产加工岗位工作，为企业培养实用技术人材。

职业能力目标：1.掌握质量、互换性、标准化等概念；2.会使用常用测量工具；3.会检测零件的线性尺寸、形位误差、罗纹、表面粗糙度；4.会控制零件加工过程的质量；5.了解现代精密测量仪器及技术。

本课程针对中等职业学校学生的实际情况，贯彻“基于工作过程”的设计思路，坚持理实一体化的教学理念，注重学生质量意识、质量检测技能与职业素质的培养，将岗位素质教育和技能培养有机地结合起来。

教学中，既可作为一门专业课程单列教授,也可将课程中的项目活动穿插到其他课程项目中教学,具有很强的实用性与灵便性。

模块与课时项目走进零件测量零件线性尺寸的轴套零件的检测长度的测量24教学项目一项目二任务一任务一测量项目三零件形位误差的测量项目四项目五检测项目六罗纹的测量典型零件的综合零件的质量控制*项目七零件的精密测量任务二任务三任务四任务一任务二任务三的测量轴径的测量孔径的测量锥度的测量识读形位公差直线度误差的测量圆度误差、圆柱度误差任务四平行度误差、平面度误差的测量任务五垂直度误差、位置度误差的测量任务六同轴度误差、径向圆跳动误差和端面圆跳动误差的测量任务一任务二任务一任务二任务三任务一任务二任务一件任务二测量三角形罗纹测量梯形罗纹轴套类零件的综合检测盘类零件的综合检测箱体类零件的综合检测工序能力控制图用三坐标测量机测量零用表面粗糙度仪测量零件表面粗糙度任务三用立式光学比较仪测量轴径合计444444444443334442272【学习目标】(1)对零件测量有感性认识(2)了解互换性、极限尺寸、偏差及公差，会计算极限尺寸并能知道零件尺寸的合格范围(3)会识读图样上形位公差和表面粗糙度代号(4)掌握测量基本理论及常用量具常识(5)了解常用的表面粗糙度测量方法，掌握比较法检测零件表面粗糙度任务轴套零件的检测【相关知识】(1)测量的概念、互换性的概念、极限尺寸、偏差及公差的概念(2)测量的种类，主动测量与被动测量(3)形位公差、表面粗糙度的识读(4)表面粗糙度的检测方法(5)量具常识【学习目标】(1)能根据零件尺寸要求，制定合理的测量方案(2)能测量零件各种线性尺寸，作出尺寸合格性判断(3)会保养各类测量用具，养成良好的职业习惯【相关知识】(1)零件图上长度尺寸的识读(2)使用钢直尺、游标卡尺及外径千分尺测量长度的方法(3)长度测量数据的采集与处理(4)长度尺寸合格性的判断(5)钢直尺、游标卡尺与外径千分尺的维护与保养方法活动一用钢直尺测量长度活动二用游标卡尺测量长度活动三用外径千分尺测量长度【知识拓展】其他长度测量技术深度游标卡尺、高度游标卡尺、量块、塞尺【相关知识】(1)零件图上轴径尺寸的识读(2)使用游标卡尺及外径千分尺测量轴径的方法(3)轴径测量数据的采集与处理(4)轴径尺寸合格性的判断活动一用游标卡尺测量轴径活动二用外径千分尺测量轴径【知识拓展】其他外径测量技术杠杆千分尺、尖头千分尺、卡规【相关知识】(1)零件图上孔径尺寸的识读(2)使用游标卡尺、内径千分尺与内径量表测量孔径的方法(3)孔径测量数据的采集与处理(4)孔径尺寸合格性的判断活动一用游标卡尺测量孔径活动二用内测千分尺测量孔径活动三用内径量表测量孔径【知识拓展】其他孔径测量技术内径千分尺、塞规【相关知识】(1)零件图上锥度、角度尺寸的识读(2)使用万能角度尺、正弦规测量锥度的方法(3)锥度测量数据的采集与处理(4)锥度尺寸合格性的判断(5)角度样板、锥度量规、万用角度尺、正弦规的使用活动一活动二活动三活动四用角度样板检测角度用万能角度尺测量角度用锥度量规检查零件锥度用正弦规检测锥度【知识拓展】其他定角度量具90°角尺、角度量块【学习目标】(1)能正确识读形位公差带代号并理解形位公差的含义(2)会选择检测形位误差的工具、量具，并正确测量零件的形位误差(3)能正确处理零件形位误差的检测数据(4)能对零件形位误差检测结果作出正确评估(5)会正确使用与保养工具、量具【相关知识】(1)形位公差与形位误差的概念和区别(2)零件的几何要素(3)形位公差项目和符号【相关知识】(1)直线度的含义、符号及应用范围(2)百分表的工作原理与操作方法(3)直线度误差的测量原理与方法(4)测量结果的数据处理(5)测量仪器的维护与保养活动一打表法测量直线度误差活动二水平仪测量直线度误差【相关知识】(1)能识读圆度、圆柱度符号(2)会测量圆度误差、圆柱度误差(3)会选择测量工、量具及其保养(4)能对检测结果进行数据处理并能评定零件的圆度或者圆柱度是否合格活动一两点法测量圆度误差活动二三点法测量圆度误差活动三圆柱度误差的测量【相关知识】(1)平行度的含义、符号及应用范围(2)平行度公差的类型(3)平行度误差、平面度误差的测量原理与方法(4)测量结果的数据处理(5)测量仪器的维护与保养活动一线对线测量平行度误差活动二线对面测量平行度误差活动三面对面测量平行度误差活动四测量平面度误差【知识拓展】透光法测量平面度误差【相关知识】(1)垂直度、位置度的含义、符号及应用范围(2)会测量垂直度、位置度的误差(3)心轴的使用(4)测量结果的数据处理(5)测量仪器的维护与保养活动一面对线测量垂直度误差活动二线对线测量垂直度误差【知识拓展】线对面、面对面的垂直度误差测量方法活动三测量位置度误差【相关知识】(1)同轴度、径向圆跳动和端面圆跳动的含义、符号及应用范围(2)同轴度误差、径向圆跳动误差和端面圆跳动误差常用测量工具的选择(3)轴类、套类零件同轴度误差、径向圆跳动误差和端面圆跳动误差的测量原理与方法(4)编写测量与误差分析报告(5)测量仪器的维护与保养活动一测量同轴度误差活动二测量径向圆跳动误差活动三测量端面圆跳动误差【学习目标】(1)能读懂零件图上各种罗纹的标记(2)会查表确定罗纹中径公差(3)会用通止规检测三角形罗纹(4)会用罗纹千分尺测量三角形罗纹(5)会用三针测量法测量三角形罗纹(6)会用三针测量法测量梯形罗纹【相关知识】(1)三角形罗纹标记识读(2)三角形罗纹常用测量器具的认识(4)罗纹千分尺测量三角形罗纹的方法(5)三针法测量三角形罗纹的方法(6)常用三角形罗纹测量器具的保养活动一活动二活动三用通止规检测三角形罗纹用三针法测量三角形罗纹用罗纹千分尺测量三角形罗纹【相关知识】(1)梯形罗纹标记识读三针法测量梯形罗纹(2)梯形罗纹中径的计算方法(3)用三针法测量梯形罗纹的方法(4)梯形罗纹测量器具的保养【学习目标】(1)会正确的阅读、分析零件图(2)会正确选择测量零件的工具、量具(3)会独立检测零件的质量(4)会填写零件的检测报告【学习目标】(1)树立生产过程中的质量意识及工作专注精神(2)了解通过采集数据绘制直方图的方法(3)会计算生产过程的工序能力指数并判断工序能力(4)会使用控制图判断生产过程的稳定性【相关知识】(1)采集测量数据、绘制直方图(2)计算标准偏差的方法(3)计算工序能力指数的方法(4)判断工序能力大小的方法活动一活动二活动三制作直方图分析直方图工序能力指数计算与工序能力判断【相关知识】(1)采集控制图数据方法(2)控制界限的计算及控制图的绘制方法(3)控制图的判断方法(4)质量失控原因的分析并改善活动一绘制控制图活动二分析控制图【学习目标】(1)了解现代精密测量技术的现状及发展(2)了解常用现代精密测量仪器的工作原理及运用领域(3)了解如何用三坐标测量机测量零件(4)了解用表面粗糙度仪测量零件表面粗糙度【相关知识】三坐标测量机的使用与保养【相关知识】(1)了解表面粗糙度的测量方法(2)了解便携式表面粗糙度测量仪的使用与保养【相关知识】(1)了解用相对测量法测量线性尺寸的原理(2)了解光学比较仪的结构并熟悉它们的使用方法(3)熟悉量块的使用与维护方法。

《零件测量与质量控制技术》教案2014学年第一学期授课班级：12机械制造五年制专业：机电一体化授课教师; 曹旭海丽水市职业高级中学《零件测量与质量控制技术》教案（1）测量的种类比较方式绝对测量被测量值直接由量仪刻度尺上读数表示相对测量由量仪读出的是被测的量相对于标准量值的差值接触形式接触测量量具或量仪的测量头与被测表面直接接触非接触测量量具或量仪的测量头不与被测表面接触同时测量参数的数目综合测量被测件相关的各个参数合成一个综合参数来进行测量单项测量被测件的各个参数分别单独测量测量对工艺过程所起的作用主动测量加工过程中进行测量，测量结果直接用来控制工件的加工精度被动测量加工完毕后后进行测量，以确定工件的参数值测量时工件的运动情况静态测量测量时被测件静止不动动态测量测量时，被测件不停地运动，测量头与被测件有相对运动2．测量项目解读机械制造业的技术测量对象主要指长度、角度、形位误差和表面粗糙度。

测量项目 003.060-φ 039.0040+φ公称尺寸A /mm 60 40 最大极限尺寸/mm60 40.039 最小极限尺寸/mm 59.97 40 上偏差/mm 0 +0.039 下偏差/mm -0.030 0 尺寸公差δ/mm0.0300.039（2）形位公差项目《零件测量与质量控制技术》教案《零件测量与质量控制技术》教案《零件测量与质量控制技术》教案《零件测量与质量控制技术》教案《零件测量与质量控制技术》教案《零件测量与质量控制技术》教案《零件测量与质量控制技术》教案《零件测量与质量控制技术》教案《零件测量与质量控制技术》教案。
