零件测量与质量控制 尺寸公差练习题

《零件测量与质量控制技术》选择题测试（三）姓名 （ ）1.可调千斤顶适用于检测（ ）。

A ．平行度误差 B ．平面度误差 C ．直线度误差 D ． 圆度误差 （ ）2.产品质量往往要受到5M1E 的影响，以下不属于5M1E 要素的是（ ）。

A. 机器 B ．材料 C ．环境 D ．运输 （ ）3.利用万能角度尺的角尺和基尺的组合，可以测量的范围为 度 ( )。

A. 0-50 B. 50-140 C. 140-230 D.230-320 （ ）4.30h6,30f6,30g6三个公差带（ ）。

A. 基本偏差相同，公差等级不同 B. 基本偏差相同，公差等级相同 C. 基本偏差不同，公差等级相同 D. 基本偏差不同，公差等级不同 （ ）5.可用于检定角度样板，也可用于测量精密零件的角度的量具是（ ）。

A ．90°角尺 B ．万能角度尺 C. 正弦规 D. 角度量块 （ ）6.用游标卡尺测量工件的轴径属于（ ）。

A. 间接测量 B. 相对测量 C. 动态测量 D.绝对测量 （ ）7.用螺纹千分尺分别在5个测量点测量三角形螺纹，可得5个尺寸值M ，此时以 作为被测螺纹的实际中径值。

( ) A. 最小值 B. 平均值 C. 最大值 D.公式d 2=M-C 60（ ）8. 计量值控制图是生产过程质量控制最常用的工具。

( ) A. B. - C X ~- D.X-Rs（ ）9.有一批孔类零件，孔径尺寸φ50±0.027mm,经检测，该批零件的内孔尺寸标准差为0.0054mm,假设零件的公差分布中心与质量特性值分布中心重合，其工序能力为 。

( ) A. 工序能力过高 B. 工序能力充足 C 工序能力尚可 D.工序能力不足 （ ）10．主要用于测量孔和沟槽的深度及两平面间的距离的千分尺是 。

A ．内径千分尺 B ．深度千分尺 C ．螺纹千分尺 D ．公法线千分尺 （ ）11．如果梯形螺纹的公称直径是Tr40，那么检测螺纹外径跨度最适用的公法线千分尺量程应为 。

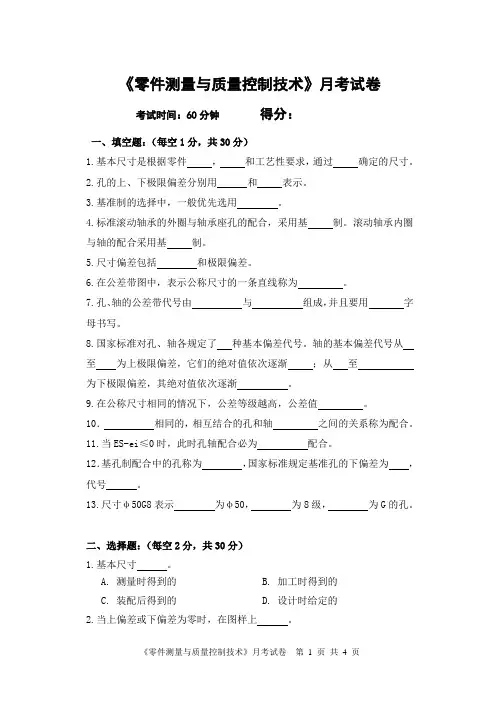

《零件测量与质量控制技术》月考试卷考试时间：60分钟得分：一、填空题：（每空1分，共30分）1.基本尺寸是根据零件，和工艺性要求，通过确定的尺寸。

2.孔的上、下极限偏差分别用和表示。

3.基准制的选择中，一般优先选用。

4.标准滚动轴承的外圈与轴承座孔的配合，采用基制。

滚动轴承内圈与轴的配合采用基制。

5.尺寸偏差包括和极限偏差。

6.在公差带图中，表示公称尺寸的一条直线称为。

7.孔、轴的公差带代号由与组成，并且要用字母书写。

8.国家标准对孔、轴各规定了种基本偏差代号。

轴的基本偏差代号从至为上极限偏差，它们的绝对值依次逐渐；从至为下极限偏差，其绝对值依次逐渐。

9.在公称尺寸相同的情况下，公差等级越高，公差值。

10．相同的，相互结合的孔和轴之间的关系称为配合。

11.当ES-ei≤0时，此时孔轴配合必为配合。

12．基孔制配合中的孔称为，国家标准规定基准孔的下偏差为，代号。

13.尺寸φ50G8表示为φ50，为8级，为G的孔。

二、选择题：（每空2分，共30分）1.基本尺寸。

A. 测量时得到的B. 加工时得到的C. 装配后得到的D. 设计时给定的2.当上偏差或下偏差为零时，在图样上。

A ．必须标出零值 B. 不用标出零值C ．标或不标零值皆可 D. 视具体情况而定3.最大极限尺寸与基本尺寸的关系是 。

A 、前者大B 、后者大C 、两者相等D 、两者之间大小不能确定4.φ10f6、φ10f7和φ10f8的 是相等的。

A.上极限偏差B.下极限偏差C.公差数值D.加工难易程度5.下列关于标准公差的说法，错误的是 。

A ．标准公差值相同，公差等级愈高，公称尺寸愈大B ．公称尺寸相同，公差等级愈低，标准公差值愈大C ．公差等级相同，公称尺寸愈大，标准公差值愈大D ．标准公差值相同，公差等级愈低，公称尺寸愈大6.当孔的下极限偏差小于相配合的轴的下极限偏差时，此配合为 。

A ．间隙配合 B.过渡配合 C.过盈配合 D.过渡配合或间隙配合7.当孔的上极限尺寸与轴的下极限尺寸之代数差为负值时，此代数差称为 。

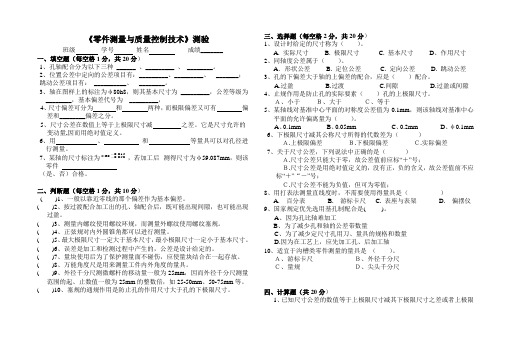

《零件测量与质量控制技术》测验班级 学号 姓名 成绩_______一、填空题（每空格1分，共20分）1、孔轴配合分为以下三种 ______ 、_________ 、 ________。

2、位置公差中定向的公差项目有：_________、_________、 _______； 跳动公差项目有： __________、 ________。

3、轴在图样上的标注为φ80h8，则其基本尺寸为 _________，公差等级为 ________，基本偏差代号为 _________，4、尺寸偏差可分为 和 两种，而极限偏差又可有 偏差和________偏差之分。

5、尺寸公差在数值上等于上极限尺寸减 之差。

它是尺寸允许的变动量,因而用绝对值定义。

6、用 、 和 等量具可以对孔径进行测量。

7、某轴的尺寸标注为015.0058.060--Φ，若加工后测得尺寸为φ59.087mm ，则该零件 （是、否）合格。

二、判断题（每空格1分，共10分）( )1、一般以靠近零线的那个偏差作为基本偏差。

( )2、按过渡配合加工出的孔、轴配合后，既可能出现间隙，也可能出现过盈。

( )3、测量内螺纹使用螺纹环规，而测量外螺纹使用螺纹塞规。

( )4、正弦规对内外圆锥角都可以进行测量。

( )5、最大极限尺寸一定大于基本尺寸，最小极限尺寸一定小于基本尺寸。

( )6、误差是加工和检测过程中产生的，公差是设计给定的。

( )7、量块使用后为了保护测量面不碰伤，应使量块结合在一起存放。

( )8、万能角度尺是用来测量工件内外角度的量具。

( )9、外径千分尺测微螺杆的移动量一般为25mm ，因而外径千分尺测量范围的起、止数值一般为25mm 的整数倍，如25-50mm 、50-75mm 等。

( )10、塞规的通规作用是防止孔的作用尺寸大于孔的下极限尺寸。

三、选择题（每空格2分，共20分） 1、设计时给定的尺寸称为（ ）。

A. 实际尺寸B. 极限尺寸C. 基本尺寸 D 、作用尺寸 2、同轴度公差属于（ ）。

测量公差练习题测量公差练习题在工程领域中，测量公差是一项非常重要的技术，它用于确定制造零件的尺寸和形状是否符合设计要求。

测量公差的准确性直接影响到工程产品的质量和性能。

为了提高测量公差的理解和应用能力，下面我将给大家提供一些测量公差的练习题。

练习题一：尺寸公差1. 一个零件的设计尺寸为50mm，公差为±0.1mm。

请问这个零件的允许上限和下限是多少？2. 一个圆柱体的直径为20mm，公差为±0.05mm。

请问这个圆柱体的允许上限和下限是多少？3. 一个平面的长度为100mm，公差为±0.2mm。

请问这个平面的允许上限和下限是多少？练习题二：位置公差1. 一个零件上有两个孔，孔的中心距离为100mm，公差为±0.1mm。

请问这两个孔的允许位置偏差是多少？2. 一个圆柱体上有一个凸台，凸台的高度为10mm，公差为±0.05mm。

请问凸台的允许位置偏差是多少？3. 一个平面上有两个孔，孔的中心距离为50mm，公差为±0.2mm。

请问这两个孔的允许位置偏差是多少？练习题三：形状公差1. 一个零件的直径为50mm，公差为±0.1mm。

请问这个零件的允许圆度偏差是多少？2. 一个圆柱体的长度为100mm，公差为±0.05mm。

请问这个圆柱体的允许直线度偏差是多少？3. 一个平面的宽度为20mm，公差为±0.2mm。

请问这个平面的允许平面度偏差是多少？以上是一些基础的测量公差练习题，通过这些练习题的实践，可以帮助我们更好地理解和掌握测量公差的概念和应用。

在实际工作中，我们需要根据设计要求和产品特性选择合适的公差范围，以确保产品的质量和性能达到预期。

测量公差的准确性对于工程产品的性能和可靠性至关重要。

因此，在进行测量公差时，我们需要使用高精度的测量工具和设备，并严格按照国家标准和行业规范进行测量操作。

同时，我们还需要不断学习和更新测量技术，以适应不断发展的工程领域。

公差偏差练习题公差（tolerance）是指允许的误差范围，它是实际尺寸与标准尺寸之间的差异。

在工程设计和制造过程中，公差的控制是非常重要的，它决定了产品的质量和可靠性。

对于工程师和技术人员来说，掌握公差偏差知识是必不可少的。

下面是一些公差偏差练习题，以帮助你更好地理解和掌握这一知识。

1. 请问以下尺寸公差标注中，哪个是正确的？a) 20 ± 0.05mmb) 20 ± 0.5mmc) 20 ± 5mmd) 20 ± 50mm2. 在零件制造中，控制公差可以通过以下哪种方式实现？a) 选择合适的材料b) 使用高精度设备c) 加工过程中注意各项参数d) 增加材料的强度3. 公差分为哪几种类型？a) 线性公差b) 角度公差c) 圆度公差d) 全跳公差4. 对于长度为80mm的零件，公差规定为±0.1mm，请问最大公差和最小公差分别是多少？5. 某个零件的直径公差为±0.02mm，公差带为0.04mm，请问该零件的标准尺寸是多少？6. 下图是某零件的公差标注，请写出该零件的尺寸范围。

[图]7. 公差带是用来表示什么的？a) 公差的上限b) 公差的下限c) 公差的变化范围d) 公差的平均值8. 在机械加工中，哪个因素可能导致公差偏差增大？a) 加工设备的精度提高b) 加工刀具的质量提高c) 材料的硬度提高d) 加工过程中的振动和变形9. 在设计图纸上，公差通常是用什么方式标注的？a) 小线段和数字b) 斜线和公差值c) 文字描述d) 比例尺10. 在制造过程中，公差的控制是为了保证什么？a) 产品的尺寸精度b) 产品的强度和刚度c) 产品的美观和表面质量d) 产品的包装和运输以上是关于公差偏差的练习题，希望通过这些题目能够对公差的概念和应用有更深入的理解。

公差的控制是一项很重要的技术，需要工程师和技术人员具备相关的知识和技能。

只有通过不断的学习和实践，才能在工程设计和制造领域中取得更好的成果。

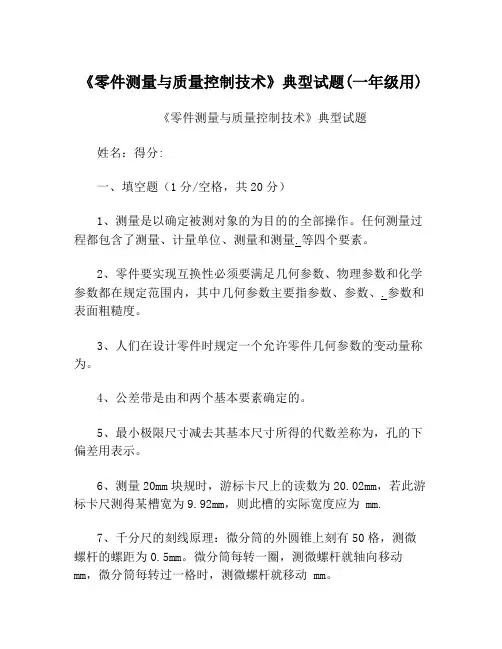

《零件测量与质量控制技术》典型试题(一年级用)《零件测量与质量控制技术》典型试题姓名：得分:一、填空题（1分/空格，共20分）1、测量是以确定被测对象的为目的的全部操作。

任何测量过程都包含了测量、计量单位、测量和测量.等四个要素。

2、零件要实现互换性必须要满足几何参数、物理参数和化学参数都在规定范围内，其中几何参数主要指参数、参数、.参数和表面粗糙度。

3、人们在设计零件时规定一个允许零件几何参数的变动量称为。

4、公差带是由和两个基本要素确定的。

5、最小极限尺寸减去其基本尺寸所得的代数差称为，孔的下偏差用表示。

6、测量20mm块规时，游标卡尺上的读数为20.02mm，若此游标卡尺测得某槽宽为9.92mm，则此槽的实际宽度应为 mm.7、千分尺的刻线原理：微分筒的外圆锥上刻有50格，测微螺杆的螺距为0.5mm。

微分筒每转一圈，测微螺杆就轴向移动mm，微分筒每转过一格时，测微螺杆就移动 mm。

8、内径千分尺可以用来测量 mm以上的内径尺寸，它的读数方法与相同。

9、塞规是孔用极限量规，它的通规是根据孔的极限尺寸确定的，止规是按孔的极限尺寸设计的。

10、塞尺又称厚薄规或，用来检验间隙大小和窄槽宽度。

二、选择题（将正确选项前的字母填入括号内，2分/题，共30分）1、具有互换性的零件应是（）A、形状和尺寸完全相同的零件B、不同规格的零件C、相互配合的零件D、相同规格的零件2、确定不在同一尺寸段的两尺寸的精度程度，是根据两尺寸的（）确定。

A、公差等级B、公差数值大小C、基本偏差 D、实际偏差3、下列标准公差中，精度最低的是（）。

A、IT0B、IT01C、IT10D、IT114、配合性质的判断方法是，当ei≥ES时为（）配合。

A、间隙B、过盈C、过渡D、无法确定5、配合代号为F7/h6应理解为（）配合。

A、基轴制间隙B、基轴制过盈C、基孔制间隙D、基孔制过盈6、0.02mm的游标卡尺的刻线原理是尺身每小格1mm，当两测量爪合并时，游标上的50格刚好与尺寸上的（）对齐。

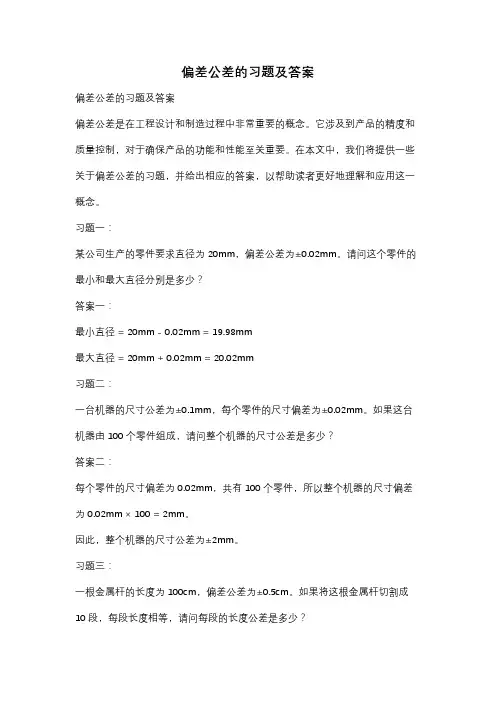

偏差公差的习题及答案偏差公差的习题及答案偏差公差是在工程设计和制造过程中非常重要的概念。

它涉及到产品的精度和质量控制，对于确保产品的功能和性能至关重要。

在本文中，我们将提供一些关于偏差公差的习题，并给出相应的答案，以帮助读者更好地理解和应用这一概念。

习题一：某公司生产的零件要求直径为20mm，偏差公差为±0.02mm。

请问这个零件的最小和最大直径分别是多少？答案一：最小直径 = 20mm - 0.02mm = 19.98mm最大直径 = 20mm + 0.02mm = 20.02mm习题二：一台机器的尺寸公差为±0.1mm，每个零件的尺寸偏差为±0.02mm。

如果这台机器由100个零件组成，请问整个机器的尺寸公差是多少？答案二：每个零件的尺寸偏差为0.02mm，共有100个零件，所以整个机器的尺寸偏差为0.02mm × 100 = 2mm。

因此，整个机器的尺寸公差为±2mm。

习题三：一根金属杆的长度为100cm，偏差公差为±0.5cm。

如果将这根金属杆切割成10段，每段长度相等，请问每段的长度公差是多少？答案三：整根金属杆的长度公差为±0.5cm，切割成10段，所以每段的长度公差为0.5cm ÷ 10 = ±0.05cm。

习题四：某产品的重量为100g，偏差公差为±5g。

如果将这个产品分成4个等重的部分，请问每个部分的重量公差是多少？答案四：整个产品的重量公差为±5g，分成4个部分，所以每个部分的重量公差为5g ÷4 = ±1.25g。

习题五：一台车的轮胎直径为60cm，偏差公差为±2cm。

如果车上装有4个轮胎，请问整个车的轮胎直径公差是多少？答案五：每个轮胎的直径公差为±2cm，共有4个轮胎，所以整个车的轮胎直径公差为2cm × 4 = ±8cm。

公差考试题及答案一、单项选择题（每题2分，共20分）1. 公差是指在制造过程中，零件尺寸允许的偏差范围。

以下哪个选项不是公差的主要类型？A. 形状公差B. 位置公差C. 尺寸公差D. 材料公差答案：D2. 公差等级中，IT01表示的精度等级是：A. 最高精度等级B. 次高精度等级C. 标准精度等级D. 最低精度等级答案：A3. 以下哪个选项不是公差标注的方法？A. 直接标注法B. 间接标注法C. 符号标注法D. 颜色标注法答案：D4. 在机械加工中，如果一个零件的尺寸公差为±0.01mm，这意味着该零件的尺寸可以在标准尺寸的基础上：A. 增加或减少0.01mmB. 增加0.01mm或减少0.02mmC. 增加0.02mm或减少0.01mmD. 增加或减少0.02mm答案：A5. 公差配合是指两个零件之间的配合关系，以下哪个选项不是公差配合的基本类型？A. 间隙配合B. 过盈配合C. 过渡配合D. 非配合答案：D6. 在公差标注中，基本偏差是指：A. 零件实际尺寸与基本尺寸之间的差值B. 零件尺寸的上限偏差C. 零件尺寸的下限偏差D. 零件尺寸的最大偏差答案：A7. 公差等级的选择通常取决于零件的：A. 材料B. 功能C. 重量D. 颜色答案：B8. 以下哪个选项不是公差等级的表示方法？A. IT01至IT18B. H、k、p、s等C. 01至18D. 1至18答案：D9. 在公差配合中，间隙配合意味着两个配合零件之间：A. 有固定距离B. 无固定距离C. 可以自由滑动D. 必须紧密结合答案：C10. 公差等级IT7表示的精度等级是：A. 较高精度等级B. 标准精度等级C. 较低精度等级D. 最低精度等级答案：C二、多项选择题（每题3分，共15分）1. 以下哪些因素会影响公差的选择？A. 零件的功能要求B. 零件的材料特性C. 零件的加工成本D. 零件的颜色答案：A、B、C2. 公差标注时，以下哪些方法可以同时使用？A. 直接标注法和间接标注法B. 符号标注法和颜色标注法C. 直接标注法和符号标注法D. 间接标注法和颜色标注法答案：C3. 公差配合的基本类型包括：A. 间隙配合B. 过盈配合C. 过渡配合D. 非配合答案：A、B、C4. 以下哪些是公差等级的表示方法？A. IT01至IT18B. H、k、p、s等C. 01至18D. 1至18答案：A、B5. 公差等级的选择通常取决于：A. 零件的功能要求B. 零件的材料特性C. 零件的加工成本D. 零件的颜色答案：A、B、C三、填空题（每题2分，共20分）1. 公差是指在制造过程中，零件尺寸允许的_________。

零件测量与质量控制技术期末试题一、填空题（请将正确的答案填在相应的横线上,本题共8小题,每空1分,共24分） 1．直方图又称 ，是一种 的图表，它是 图。

2．合格的零件可以用下列不同的方式来描述：最大极限尺寸 实际尺寸 最小极限尺寸；下偏差 实际偏差 上偏差。

（≥，≤）3．对孔、轴公差带之间相互位置关系规定的两种基准制是 和 。

基准制选择原则：优先选用 。

4.标准公差等级分为_________级，其中IT01级精度_______。

5.设计时给定的尺寸称为 ，而通过测量得到的尺寸称为 。

6.机械零件生产过程中，产品的质量往往受到人、机、 、 、 和 六大因素的影响。

7.塞尺主要用来检验 和 。

8.杠杆千分尺是 千分尺,用来测量 , 的 零件。

二、选择题（本题共20小题，每小题1分，共20分。

在每小题给出的四个选项中，只有一项是符合要求的，把所选项前的字母填入表格对应位置上）．互换性的零件应是（ ）A ．相同规格的零件B ．不同规格的零件C ．相互配合的零件 2．普通三角螺纹的牙型代号是（ ）。

A ．TrB ．GC ．MD ．R 3．Φ30F6,Φ30F7, Φ30F8三个公差带（ ）A ．上偏差相同下偏差也相同B ．上偏差相同但下偏差不同C ．上偏差不同且下偏差相同D ．上．下偏差各不相同4．基本尺寸相同，孔的上偏差小于轴的下偏差的配合，应是（ ）配合。

A ．间隙配合B ．过盈配合C ．过渡配合D ．间隙或过渡配合 5．用螺纹环规检测三角螺纹时，止规的旋入量不允许超过（ ）螺距。

A ．1个B ．2个C ．3个D ．4个 6．下列对于量具的使用与保养说法错误的一项是。

（ ）A ．在机床上测量零件时，要等零件完全停稳后进行班级 姓 学号 -------------------------------------------------装-----------------------------------------订-----------------------------------------线--------------------------------------------- (装 订 线 内 不 准 答 题)B．精密量具不可以测量铸件C．画线时不可以用游标卡尺进行画线D．车削时，游标卡尺可以放在床头箱等较平坦地方7．检验与测量相比，其最主要的特点是（）A．检验适合大批量生产 B．检验所用的计量器具比较简单C．检验只判断被测几何量的合格性，无需得出具体值D．检验的精度比测量低8．普通三角螺纹的牙型角为（）。

《零件测量与质量控制技术》测验班级学号姓名成绩_______一、填空题（每空格1分，共20分）1、互换性是指制成的的一批零件,不作任何、调整或就能进行装配, 并能保证满足机械产品的使用性能要求的3、允许尺寸变化的两个界限值分别是上极限尺寸和.它们是以公称尺寸为基数来确定的。

4、零件的尺寸合格时,其实际（组成）要素在和下极限尺寸之间。

5、当上极限尺寸等于公称尺寸时,其偏差等于零；当零件的实际（组成）要素等于公称尺寸时其偏差等于零。

6、孔轴配合分为以下三种、、。

7、以加工形成的结果区分孔和轴：在切削过程中尺寸由大变小的为，尺寸由小变大的为_________。

8、零件装配后,其结合处形成包容与被包容的关系,凡称为孔，凡_______统称为轴。

9、零件的减其公称尺寸所得的代数差为实际偏差，当实际偏差在___________和之间时，尺寸合格。

二、判断题（每空格1分，共10分）( ) 1、零件在加工过程中的误差是不可避免的。

( ) 2、零件的实际（组成）要素就是零件的真实尺寸。

( ) 3、为了使零件具有完全互换性，必须使各零件的几何尺寸完全一致。

( ) 4、零件的实际（组成）要素位于所给定的两个极限尺寸之间，则零件的该尺寸为合格。

( ) 5、公称尺寸必须小于或等于上极限尺寸，而大于或等于下极限尺寸。

( ) 6、某尺寸的上极限尺寸一定大于下极限尺寸。

( ) 7、由于上极限偏差一定大于下极限偏差，且偏差可正可负，因而一般情况下，上极限偏差为正值，下极限偏差为负值。

( ) 8、尺寸公差是尺寸允许的变动量，是用绝对值来定义的，因而它没有正、负的含义。

( ) 9、合格零件的实际偏差一定在两极限偏差（即上极限偏差和下极限偏差）之间。

( ) 10、在公差带图中，表示公称尺寸的一条直线称为零线。

三、选择题（每空格2分，共30分）1、尺寸公差带图的零线表示（）Ａ.上极限尺寸Ｂ.下极限尺寸Ｃ.公称尺寸2、公称尺寸是（）Ａ.测量时得到的Ｂ.加工时得到的Ｃ设计时给定的3、上极限尺寸与公称尺寸的关系是（）Ａ.前者大于后者Ｂ.前者小于后者Ｃ.两者之间的大小无法确定4、下列尺寸标注正确的是（）A、Ф20015.0021.0++B、Ф30033.0+C、Ф25025.0-5、上极限尺寸减其公称尺寸所得的代数差为（）Ａ.上极限偏差Ｂ.下极限偏差Ｃ.实际偏差6、游标卡尺主尺的刻度间距为（）。
