《零件测量与质量控制技术》高考模拟卷三

《零件测量与质量控制技术》选择题测试（三）姓名 （ ）1.可调千斤顶适用于检测（ ）。

A ．平行度误差 B ．平面度误差 C ．直线度误差 D ． 圆度误差 （ ）2.产品质量往往要受到5M1E 的影响，以下不属于5M1E 要素的是（ ）。

A. 机器 B ．材料 C ．环境 D ．运输 （ ）3.利用万能角度尺的角尺和基尺的组合，可以测量的范围为 度 ( )。

A. 0-50 B. 50-140 C. 140-230 D.230-320 （ ）4.30h6,30f6,30g6三个公差带（ ）。

A. 基本偏差相同，公差等级不同 B. 基本偏差相同，公差等级相同 C. 基本偏差不同，公差等级相同 D. 基本偏差不同，公差等级不同 （ ）5.可用于检定角度样板，也可用于测量精密零件的角度的量具是（ ）。

A ．90°角尺 B ．万能角度尺 C. 正弦规 D. 角度量块 （ ）6.用游标卡尺测量工件的轴径属于（ ）。

A. 间接测量 B. 相对测量 C. 动态测量 D.绝对测量 （ ）7.用螺纹千分尺分别在5个测量点测量三角形螺纹，可得5个尺寸值M ，此时以 作为被测螺纹的实际中径值。

( ) A. 最小值 B. 平均值 C. 最大值 D.公式d 2=M-C 60（ ）8. 计量值控制图是生产过程质量控制最常用的工具。

( ) A. B. - C X ~- D.X-Rs（ ）9.有一批孔类零件，孔径尺寸φ50±0.027mm,经检测，该批零件的内孔尺寸标准差为0.0054mm,假设零件的公差分布中心与质量特性值分布中心重合，其工序能力为 。

( ) A. 工序能力过高 B. 工序能力充足 C 工序能力尚可 D.工序能力不足 （ ）10．主要用于测量孔和沟槽的深度及两平面间的距离的千分尺是 。

A ．内径千分尺 B ．深度千分尺 C ．螺纹千分尺 D ．公法线千分尺 （ ）11．如果梯形螺纹的公称直径是Tr40，那么检测螺纹外径跨度最适用的公法线千分尺量程应为 。

《零件测量与质量控制技术》统考班级学号姓名成绩_______一、填空题（每空格1分，共20分）1.尺寸偏差简称，它包括和，而极限偏差又包括和。

2.国家标准中对组成配合的原则规定了两种基准制，即和。

3.国家标准设置了个标准公差等级，其中精度最高，_________ 精度最低。

4.一个完整的测量过程应该包括、、和四要素。

5.千分尺测微螺杆的螺距一般为0.5mm，当微分筒转一圈，则测微螺杆的轴向位移是_______mm。

微分筒圆周上刻有______等份，此千分尺的分度值为________mm。

6.圆度的公差带形状是_____________________________________________，圆柱度的公差带形状是____________________________________________。

7.关联实际要素的位置对基准所允许的变动全量，称为__________。

二、判断题（每空格1分，共10分）( )1、一般以靠近零线的那个偏差作为基本偏差。

( )2、按过渡配合加工出的孔、轴配合后，既可能出现间隙，也可能出现过盈。

( )3、测量内螺纹使用螺纹环规，而测量外螺纹使用螺纹塞规。

( )4、正弦规对内外圆锥角都可以进行测量。

( )5、最大极限尺寸一定大于基本尺寸，最小极限尺寸一定小于基本尺寸。

( )6、误差是加工和检测过程中产生的，公差是设计给定的。

( )7、量块使用后为了保护测量面不碰伤，应使量块结合在一起存放。

( )8、万能角度尺是用来测量工件内外角度的量具。

( )9、外径千分尺测微螺杆的移动量一般为25mm，因而外径千分尺测量范围的起、止数值一般为25mm的整数倍，如25-50mm、50-75mm等。

( )10、塞规的通规作用是防止孔的作用尺寸大于孔的下极限尺寸。

三、选择题（每空格2分，共20分）1、具有互换性的零件是（）A.相同规格的零件B.不同规格的零件C.相互配合的零件D.形状和尺寸完全相同的零件2、公差带的大小由确定。

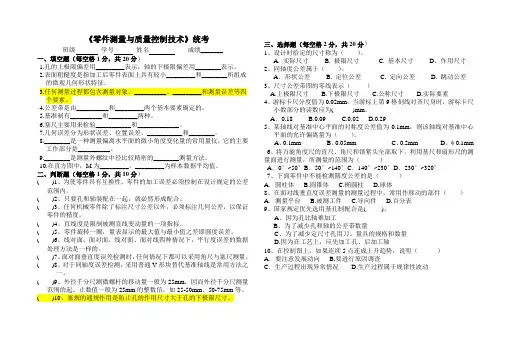

《零件测量与质量控制技术》统考班级学号姓名成绩_______一、填空题（每空格1分，共20分）1.孔的上极限偏差用_________表示，轴的下极限偏差用________表示。

2.表面粗糙度是指加工后零件表面上具有较小_________和________所组成的微观几何形状特征。

3.任何测量过程都包含测量对象、__________、_________和测量误差等四个要素。

4.公差带是由__________和_________两个基本要素确定的。

5.基准制有__________和_________两种。

6.塞尺主要用来检验___________和_____________。

7.几何误差分为形状误差、位置误差、___________和________。

8.________是一种测量偏离水平面的微小角度变化量的常用量仪，它的主要工作部分是__________。

9.________是测量外螺纹中径比较精密的________测量方法。

10.在直方图中，M为_________，_________为样本数据平均值。

二、判断题（每空格1分，共10分）( )1、为使零件具有互换性，零件的加工误差必须控制在设计规定的公差范围内。

( )2、只要孔和轴装配在一起，就必然形成配合。

( )3、任何机械零件除了标注尺寸公差以外，必须标注几何公差，以保证零件的精度。

( )4、直线度是限制被测直线变动量的一项指标。

( )5、零件旋转一圈，量表显示的最大值与最小值之差即圆度误差。

( )6、线对面、面对面、线对面、面对线四种情况下，平行度误差的数据处理方法是一样的。

( )7、面对面垂直度误差检测时，任何情况下都可以采用角尺与塞尺测量。

( )8、对于同轴度误差检测，采用普通V形块替代基准轴线是常用方法之一。

( )9、外径千分尺测微螺杆的移动量一般为25mm，因而外径千分尺测量范围的起、止数值一般为25mm的整数倍，如25-50mm、50-75mm等。

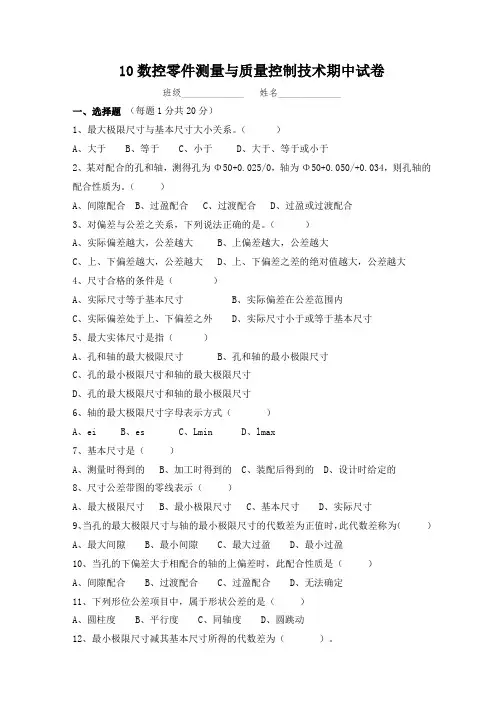

10数控零件测量与质量控制技术期中试卷班级_____________ 姓名_____________一、选择题（每题1分共20分）1、最大极限尺寸与基本尺寸大小关系。

（）A、大于B、等于C、小于D、大于、等于或小于2、某对配合的孔和轴，测得孔为Φ50+0.025/0，轴为Φ50+0.050/+0.034，则孔轴的配合性质为。

（）A、间隙配合B、过盈配合C、过渡配合D、过盈或过渡配合3、对偏差与公差之关系，下列说法正确的是。

（）A、实际偏差越大，公差越大B、上偏差越大，公差越大C、上、下偏差越大，公差越大D、上、下偏差之差的绝对值越大，公差越大4、尺寸合格的条件是（）A、实际尺寸等于基本尺寸B、实际偏差在公差范围内C、实际偏差处于上、下偏差之外D、实际尺寸小于或等于基本尺寸5、最大实体尺寸是指（）A、孔和轴的最大极限尺寸B、孔和轴的最小极限尺寸C、孔的最小极限尺寸和轴的最大极限尺寸D、孔的最大极限尺寸和轴的最小极限尺寸6、轴的最大极限尺寸字母表示方式（）A、eiB、esC、LminD、lmax7、基本尺寸是（）A、测量时得到的B、加工时得到的C、装配后得到的D、设计时给定的8、尺寸公差带图的零线表示（）A、最大极限尺寸B、最小极限尺寸C、基本尺寸D、实际尺寸9、当孔的最大极限尺寸与轴的最小极限尺寸的代数差为正值时，此代数差称为（）A、最大间隙B、最小间隙C、最大过盈D、最小过盈10、当孔的下偏差大于相配合的轴的上偏差时，此配合性质是（）A、间隙配合B、过渡配合C、过盈配合D、无法确定11、下列形位公差项目中，属于形状公差的是（）A、圆柱度B、平行度C、同轴度D、圆跳动12、最小极限尺寸减其基本尺寸所得的代数差为（）。

A、上偏差B、下偏差C、基本偏差D、实际偏差13、基本偏差确定公差带的位置，一般情况下，基本偏差是（）。

A、上偏差；B、下偏差、C、实际偏差；D、靠近零线的上偏差或下偏差14、所谓____ _，是指制成同一规格的零件中，不需要作任何挑选或附加加工（如选配或钳工加工）就可以组装成部件或整机，并能达到设计要求。

零件测量与质量控制技术期末试题一、填空题（请将正确的答案填在相应的横线上,本题共8小题,每空1分,共24分） 1．直方图又称 ，是一种 的图表，它是 图。

2．合格的零件可以用下列不同的方式来描述：最大极限尺寸 实际尺寸 最小极限尺寸；下偏差 实际偏差 上偏差。

（≥，≤）3．对孔、轴公差带之间相互位置关系规定的两种基准制是 和 。

基准制选择原则：优先选用 。

4.标准公差等级分为_________级，其中IT01级精度_______。

5.设计时给定的尺寸称为 ，而通过测量得到的尺寸称为 。

6.机械零件生产过程中，产品的质量往往受到人、机、 、 、 和 六大因素的影响。

7.塞尺主要用来检验 和 。

8.杠杆千分尺是 千分尺,用来测量 , 的 零件。

二、选择题（本题共20小题，每小题1分，共20分。

在每小题给出的四个选项中，只有一项是符合要求的，把所选项前的字母填入表格对应位置上）．互换性的零件应是（ ）A ．相同规格的零件B ．不同规格的零件C ．相互配合的零件 2．普通三角螺纹的牙型代号是（ ）。

A ．TrB ．GC ．MD ．R 3．Φ30F6,Φ30F7, Φ30F8三个公差带（ ）A ．上偏差相同下偏差也相同B ．上偏差相同但下偏差不同C ．上偏差不同且下偏差相同D ．上．下偏差各不相同4．基本尺寸相同，孔的上偏差小于轴的下偏差的配合，应是（ ）配合。

A ．间隙配合B ．过盈配合C ．过渡配合D ．间隙或过渡配合 5．用螺纹环规检测三角螺纹时，止规的旋入量不允许超过（ ）螺距。

A ．1个B ．2个C ．3个D ．4个 6．下列对于量具的使用与保养说法错误的一项是。

（ ）A ．在机床上测量零件时，要等零件完全停稳后进行班级 姓 学号 -------------------------------------------------装-----------------------------------------订-----------------------------------------线--------------------------------------------- (装 订 线 内 不 准 答 题)B．精密量具不可以测量铸件C．画线时不可以用游标卡尺进行画线D．车削时，游标卡尺可以放在床头箱等较平坦地方7．检验与测量相比，其最主要的特点是（）A．检验适合大批量生产 B．检验所用的计量器具比较简单C．检验只判断被测几何量的合格性，无需得出具体值D．检验的精度比测量低8．普通三角螺纹的牙型角为（）。

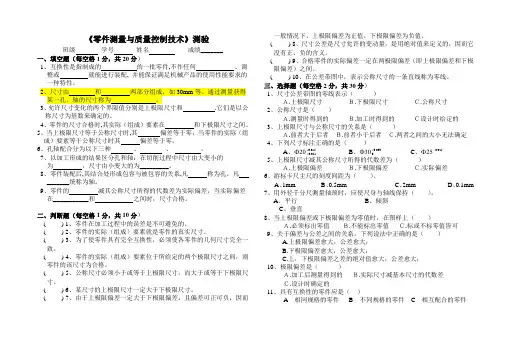

《零件测量与质量控制技术》测验班级学号姓名成绩_______一、填空题（每空格1分，共20分）1、互换性是指制成的的一批零件,不作任何、调整或就能进行装配, 并能保证满足机械产品的使用性能要求的3、允许尺寸变化的两个界限值分别是上极限尺寸和.它们是以公称尺寸为基数来确定的。

4、零件的尺寸合格时,其实际（组成）要素在和下极限尺寸之间。

5、当上极限尺寸等于公称尺寸时,其偏差等于零；当零件的实际（组成）要素等于公称尺寸时其偏差等于零。

6、孔轴配合分为以下三种、、。

7、以加工形成的结果区分孔和轴：在切削过程中尺寸由大变小的为，尺寸由小变大的为_________。

8、零件装配后,其结合处形成包容与被包容的关系,凡称为孔，凡_______统称为轴。

9、零件的减其公称尺寸所得的代数差为实际偏差，当实际偏差在___________和之间时，尺寸合格。

二、判断题（每空格1分，共10分）( ) 1、零件在加工过程中的误差是不可避免的。

( ) 2、零件的实际（组成）要素就是零件的真实尺寸。

( ) 3、为了使零件具有完全互换性，必须使各零件的几何尺寸完全一致。

( ) 4、零件的实际（组成）要素位于所给定的两个极限尺寸之间，则零件的该尺寸为合格。

( ) 5、公称尺寸必须小于或等于上极限尺寸，而大于或等于下极限尺寸。

( ) 6、某尺寸的上极限尺寸一定大于下极限尺寸。

( ) 7、由于上极限偏差一定大于下极限偏差，且偏差可正可负，因而一般情况下，上极限偏差为正值，下极限偏差为负值。

( ) 8、尺寸公差是尺寸允许的变动量，是用绝对值来定义的，因而它没有正、负的含义。

( ) 9、合格零件的实际偏差一定在两极限偏差（即上极限偏差和下极限偏差）之间。

( ) 10、在公差带图中，表示公称尺寸的一条直线称为零线。

三、选择题（每空格2分，共30分）1、尺寸公差带图的零线表示（）Ａ.上极限尺寸Ｂ.下极限尺寸Ｃ.公称尺寸2、公称尺寸是（）Ａ.测量时得到的Ｂ.加工时得到的Ｃ设计时给定的3、上极限尺寸与公称尺寸的关系是（）Ａ.前者大于后者Ｂ.前者小于后者Ｃ.两者之间的大小无法确定4、下列尺寸标注正确的是（）A、Ф20015.0021.0++B、Ф30033.0+C、Ф25025.0-5、上极限尺寸减其公称尺寸所得的代数差为（）Ａ.上极限偏差Ｂ.下极限偏差Ｃ.实际偏差6、游标卡尺主尺的刻度间距为（）。

零件测量与质量控制技术综合训练姓名：________ 部门：________ 成绩：________1.百分表校正后(即转动表盘，使零刻度线对准长指针)，如果长指针沿逆时针转过了30格，指向标有70的刻度线，则测量杆沿轴线相对于测头方向（）。

A.缩进0.3mmB.缩进0.7mmC.伸出0.8mmD.伸出0.3mm2. 下列论述中错误的是（）。

A．因为有了大批量生产，所以才有零件互换性，因为有互换性生产才制定公差制．B．具有互换性的零件，其几何参数应是绝对准确的。

C．一个零件经过调整后再进行装配，检验合格，也称为具有互换性的生产。

D．不完全互换不会降低使用性能，经济效益也好。

3.适宜于沟槽类零件测量的量具是（）。

A.游标卡尺B.外径千分尺C.量规D.尖头千分尺4.不能用来检测外螺纹中径的量具是（）。

A.杠杆式千分尺B.公法线千分尺C.内径千分尺D.螺纹千分尺5.同轴度公差属于（）。

A．形状公差B. 定位公差C. 定向公差D. 跳动公差6．关于尺寸公差，下列说法中正确的是（）。

A．尺寸公差只能大于零，故公差值前应标“+”B．尺寸公差是用绝对值定义的，没有正、负的含义，故公差值前不应标“+”C．尺寸公差不能为负值，但可为零D．尺寸公差为允许尺寸变动范围的界限值7．当孔的上极限尺寸与轴的下极限尺寸之代数差为正值，此代数差称为（）。

A．最大间隙B．最小间隙C．最大过盈D．最小过盈8．关于间接测量，下列说法中错误的是（）。

A．测量的是与被测尺寸有一定函数关系的其他尺寸B．计量量具的测量测量装置不直接和被测工件表面接触C．必须通过计算获得被测尺寸的量值D．用于不便直接测量的场合9．（）公差可以根据具体情况规定不同形状的公差带。

A．直线度B．平面度C．圆度D．圆柱度10．下列计量器具中，测量精度最高的是（）。

A．游标卡尺B．千分尺C．杠杆千分尺D．杠杆百分表11．标注形位公差时，若被测要素是中心要素，则指引箭头应（）。

《零件测量与质量控制技术》高考模拟卷五浙江机电职业技术学院《零件测量与质量控制技术》模拟卷五一、判断题（1×15=15分）1.凡是合格的零件一定具有互换性。

（×）2.生产单件小批量零件应选用通用测量器具。

（√）3.为了实现互换性,零件的公差规定的越小越好。

（×）4.滚动轴承内圈与轴的配合，采用基孔制。

（√）5.滚动轴承内圈与轴的配合，采用间隙配合。

（×）6.一般的孔与轴的配合中，往往孔的公差等级选用要比轴低一级。

（√）7.测量误差是不可避免的。

（√）8.游标卡尺的示值误差，就是它本身的制造精度，不论使用的怎样真确，卡尺本身就存在这些误差。

（）9.用游标卡尺测量锻铸件毛坯或精度要求高的尺寸也是合理的。

（×）10.外径千分尺是利用螺旋副原理进行测量，因而测量精度高，主要用于高精度测量。

( √ )11.在机床运转时可测量工件是外径千分尺的一大优势。

（×）12.量块的精度，根据他的尺寸（即中心长度）的精度和两个测量的平面平行度的准确程度，可分五个精度级，其中3级精度最高，00级精度最差。

（×）13.外径千分尺测微螺杆的移动量一般为25mm，因而外径千分尺测量范围的起、止数值一般为25mm的整数倍，如25~50mm，50~75mm等。

（√）14.塞规的止规作用是为了防止孔的作用尺寸大于孔的上极限尺寸。

（√）15.一般不允许用塞规检查刚加工完的孔。

（√）二、选择题（1.5×20=30分）1、具有互换性的零件是（ A ）。

A、相同规格的零件B、不同规格的零件C、相互配合的零件D、形状和尺寸完全相同的零件2、基本尺寸相同、相互结合的孔、轴公差带之间的关系叫做（ C ）A、间隙B、联结C、配合D、过盈3、公差带图中，孔的公差带在零线上方，则基本偏差为( B )A、ESB、EIC、esD、ei4、孔的公差带在轴的公差带下方的配合为( C )A、间隙配合B、过渡配合C、过盈配合D、过渡配合或过盈配合5、在下列标准公差中，精度最高的是（ B ）A. IT10B. IT01C. IT0D. IT16、用于测量零件的高度和精密划线的是（ C ）A. 游标卡尺B. 千分尺C. 高度游标卡尺D. 钢直尺7、适宜于沟槽类零件测量的量具是（ C ）A. 游标卡尺B. 内径千分尺C. 尖头千分尺D. 量规8、分度值0.02mm的游标卡尺，当游标尺上第9格对齐时，游标小数部分的读数应为（ A ）。

《零件测量与质量控制技术》单项、判断试题200题班级姓名学号一、单项选择题（共100题）1、具有互换性的零件应是（）A、形状和尺寸完全相同的零件B、不同规格的零件C、相互配合的零件D、相同规格的零件2、确定不在同一尺寸段的两尺寸的精度程度，是根据两尺寸的（）确定。

A、公差等级B、公差数值大小C、基本偏差D、实际偏差3、下列标准公差中，精度最低的是（）。

A、IT0B、IT01C、IT10D、IT114、配合性质的判断方法是，当ei≥ES时为（）配合。

A、间隙B、过盈C、过渡D、无法确定5、配合代号为F7/h6应理解为（）配合。

A、基轴制间隙B、基轴制过盈C、基孔制间隙D、基孔制过盈6、0.02mm的游标卡尺的刻线原理是尺身每小格1mm，当两测量爪合并时，游标上的50格刚好与尺寸上的（）对齐。

A、20mmB、49mmC、51mmD、50mm7、游标分度值为0.02mm的游标卡尺，当游标上第12格线对齐尺身时，游标卡尺小数部分的读数为（）mm。

A、0.2B、0.14C、0.22D、0.248、游标分度值为0.02的游标卡尺，它的示值误差为（）mmA、±0.01B、±0.02C、±0.05D、±0.109、测量12.06mm的尺寸，选用（）mm分度值的游标卡尺测量较合适。

A、0.1B、0.5C、0.02D、以上都可以10、用游标卡尺测量轴径时，应该尺身与轴线保持（）。

A、平行B、垂直C、30度夹角D、45度夹角11、用于测量零件的高度和精密画线的是（）。

A、游标卡尺B、高度游标卡尺C、千分尺D、钢直尺12、下列选项中，正确使用外径千分尺的方法是（）。

A、可用千分尺测量毛坯B、工作旋转时也可测量C、测量时，手握住隔热手柄D、应用砂纸将尺上的锈污去除13、关于量块的使用方法，下列说法错误的是（）。

A、在使用前，先在汽油中洗去防锈油B、使用时不得用手接触测量面C、使用后为了保护测量面不碰伤，应使量块结合在一起存放D、要防止腐蚀性气体侵蚀量块14、用来测量批量大、精度较高的中小型零件，可采用（）。

浙江机电职业技术学院《零件测量与质量控制技术》模拟卷一一、填空题（1×20=20分）1、当被测要素或基准要素为轮廓要素（轮廓线或表面）时，指引线的箭头或基准符号中的连线应与该要素的尺寸线明显错开。

2、被测要素按功能关系可分为单一要素和关联要素。

3、国标规定，在图样上基准要素用基准要素或基准目标表示。

4、圆度误差的近似测量方法有两点法和三点法。

5、套类零件在检测过程中，关键是要解决零件的支撑问题，常用办法是用心轴来模拟基准轴线。

6、百分表等表类量具测量工件时表头必须垂直于被测表面，一般要预紧（即给触头一定的压下量），具有 1-2圈压缩量。

7、直方图的数据波动与分布具有集中性与分散性的特点。

8、塞尺又称间隙片或厚薄规，主要用来检验间隙大小和窄槽宽度9、水平仪是一种测量偏离水平面的_____微小角度变化量_______的常用量仪，它的主要工作部分是____水准器______。

10、标准设置了 20 个标准公差等级，其中 IT01 级精度最高， IT18 精度最低。

二、选择题（1.5×20=30分）1、孔的下极限偏差小于相配合的轴的下极限偏差时，此配合性质可能为___D_____。

A.间隙配合B.过渡配合C.过盈配合D.过渡或过盈配合2、下列与基准轴相配合，组成间隙配合的孔是__A______。

A.孔的上、下极限偏差均为正B.孔的上极限偏差为正C.孔的上极限偏差为零D.孔的上、下极限偏差均为负3、下列不属于提高工序能力指数的途径___A__。

A.工序处于控制状态B.减小偏移量C.降低标准差D.扩大精度范围4、以下几何公差项目中，必须有基准的项目是___D_____。

A.线轮廓公差B.面轮廓公差C.位置公差D.圆跳动公差5、游标卡尺的校正值为-0.02，如测量时读数正好为20，工件的实际尺寸为 C 。

A.19.80B.20.02C. 19.98D. 20.206、________C____是机器制造业中控制尺寸的最基本的量具。

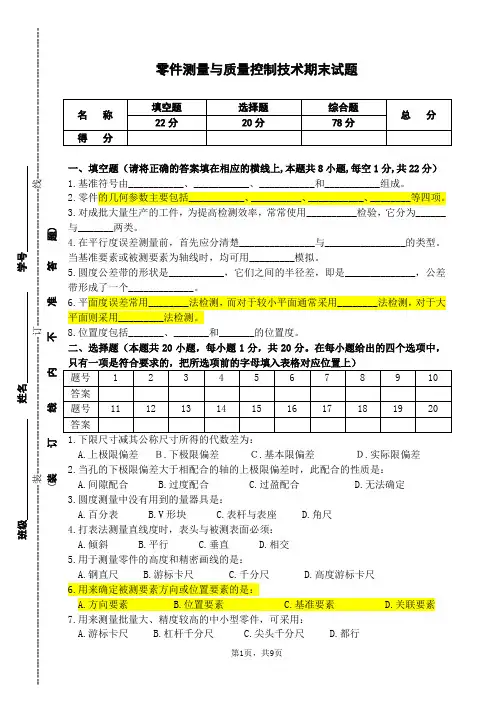

零件测量与质量控制技术期末试题一、填空题（请将正确的答案填在相应的横线上,本题共8小题,每空1分,共22分） 1.基准符号由___________、___________、___________和___________组成。

2.零件的几何参数主要包括___________、__________、___________、________等四项。

3.对成批大量生产的工件，为提高检测效率，常常使用__________检验，它分为______与_______两类。

4.在平行度误差测量前，首先应分清楚_______________与________________的类型。

当基准要素或被测要素为轴线时，均可用_________模拟。

5.圆度公差带的形状是___________，它们之间的半径差，即是______________，公差带形成了一个_____________。

6.平面度误差常用________法检测，而对于较小平面通常采用________法检测，对于大平面则采用_________法检测。

8.位置度包括_______、_______和_______的位置度。

二、选择题（本题共20小题，每小题1分，共20分。

在每小题给出的四个选项中，只有一项是符合要求的，把所选项前的字母填入表格对应位置上）1.下限尺寸减其公称尺寸所得的代数差为：A.上极限偏差 Ｂ.下极限偏差 Ｃ.基本限偏差 Ｄ.实际限偏差 2.当孔的下极限偏差大于相配合的轴的上极限偏差时，此配合的性质是： A.间隙配合B.过度配合C.过盈配合D.无法确定 3.圆度测量中没有用到的量器具是：A.百分表B.V 形块C.表杆与表座D.角尺 4.打表法测量直线度时，表头与被测表面必须： A.倾斜 B.平行 C.垂直 D.相交 5.用于测量零件的高度和精密画线的是：A.钢直尺B.游标卡尺C.千分尺D.高度游标卡尺 6.用来确定被测要素方向或位置要素的是：A.方向要素B.位置要素C.基准要素D.关联要素 7.用来测量批量大、精度较高的中小型零件，可采用：A.游标卡尺B.杠杆千分尺C.尖头千分尺D.都行班级 姓 学号 -------------------------------------------------装-----------------------------------------订-----------------------------------------线--------------------------------------------- (装 订 线 内 不 准 答 题)8.检测加工后工件实际形状的不平程度的公差是：A.平行度公差B.平面度公差C.直线度公差D.圆度公差 9.不能用来检测外螺纹中径的量具是：A.螺纹千分尺B.公法线千分尺C.内径千分尺 10.同轴度误差、径向与端面圆跳动误差会产生_______现象。

零件测量与质量控制技术期末试题一、填空题（请将正确的答案填在相应的横线上,本题共9小题,每空1分,共24分） 1.任何测量过程都包含 、 、 和 等四个要素。

2.测量长度的方法可以用 、 及 测量。

3.深度游标卡尺主要用于测量零件的深度尺寸或台阶高低和槽的深度，它的读数方法和 完全一样。

4.内径量表是用 测量内孔的一种常用量具。

5.圆度公差带的形状是___________，它们之间的半径差，即是______________，公差带形成了一个_____________。

6.塞规是孔用极限量规，它的通规是根据孔的____________确定的，止规是按孔的______________设计的。

7.孔的上极限偏差用_____________表示，轴的下极限偏差用______________表示。

8.解释配合代号Φ40)f7()H8(0.0200.0410.0330－－ 的含义。

（1）基准制是 ； （2）孔的公差等级是 ；（3）轴的基本偏差代号是 ； （4）基本尺寸是 ； （5）配合类型是 。

9.位置度包括____________、_______________和_________________的位置度。

二、选择题（本题共20小题，每小题1分，共20分。

在每小题给出的四个选项中，只有一项是符合要求的，把所选项前的字母填入表格对应位置上）1.关于孔和轴的概念，下列说法错误的是： A.圆柱形的内表面为孔，圆柱形的外表面为轴B.由截面呈矩形的四个内表面或外表面形成一个孔或一个轴C.从装配关系上看，包容面为孔，被包容面为轴D.从加工过程上看，切削过程中尺寸由小到大的为孔，尺寸由大变小的为轴班级 姓 学号 -------------------------------------------------装-----------------------------------------订-----------------------------------------线--------------------------------------------- (装 订 线 内 不 准 答 题)2. 下列同轴度公差，正确标注的是：A. B. C. D. 3.极限偏差是：A. 设计时确定的B.实际尺寸（实际要素）减公称尺寸的代数差C. 加工后测量得到的D.最大（上）极限尺寸与最小（下）极限尺寸之差 4.某对配合的孔和轴，测得孔为Φ50025.00+，轴为Φ50050.0034.0++，则孔轴的配合性质为：A.间隙配合B.过盈配合C.过渡配合D.过盈或过渡配合 5.确定尺寸精确程度的标准公差等级共有：A.12级B.16级C.18级D.20级 6.关于游标卡尺，下列说法中错误的是：A.游标卡尺的读数原理是利用尺身刻线间距与游标刻线间距之差来进行小数读数B.由于游标卡尺刻线不准，因而在测量中易发生粗大误差C.使用游标卡尺测量时，应使量爪轻轻接触零件被测表面，保持合适的测量力D.游标卡尺结构简单，使用方便，在一般精度的测量中，使用极为广泛 7.外径千分尺上棘轮的作用是：A. 限制测量力；B.便于旋转微分筒C. 校正千分尺；D.补偿温度变化的影响。

《零件测量与质量控制技术》统考班级学号姓名成绩_______一、填空题（每空格1分，共20分）1、按数据获得方式分类，测量方法可分为________和________两类。

2、国家标准把公差等级分为20级，最高的为________，最低的为______。

3、内测千分尺是用于测量__________和_____________。

4、基准要素指用来确定被测要素________或_______的要素。

5、直线度公差类型有给定平面内的直线度、__________________和______________三种。

6、圆度公差带的形状是_____________，半径差为_________。

7、Tr42X14（P7）LH-8e-L，该螺纹的线数为_________，8e表示________。

8、工序能力指数用_________表示，母体偏差用_________表示。

9、_________主要用于检测外螺纹，_____________主要用于检测内螺纹。

10.线对面的平行度误差的数据处理计算公式为___________________，面对面的平行度误差的数据处理计算公式为______________________。

二、判断题（每空格1分，共10分）( ) 1、尺寸公差是尺寸允许的变动量。

是用绝对值来定义的，因此它没有正、负的含义。

( ) 2、基孔制是将孔的公差带位置固定，通过变动轴的公差带位置，得到各种不同的配合。

( ) 3、测量零件内孔的圆度与圆柱度，可以使用杠杆式百分表。

( ) 4、零件的实际（组成）要素位于所给定的两个极限尺寸之间，则零件的该尺寸为合格。

( ) 5、同轴度误差值应该取工件旋转一周后，百分表的最大读数与最小读数之差的一半。

( ) 6、螺纹的牙型高度大于原始三角形高度。

( ) 7、梯形螺纹的牙型角一般是30°。

( ) 8、控制图是用线段来反映生产过程的稳定程度。

( ) 9、正弦规对内外圆锥角都可以进行测量。

浙江机电职业技术学院《零件测量与质量控制技术》模拟卷二一、填空题 （1×20=20分）1.在公称尺寸相同的情况下，公差等级越高，公差值 越小 。

2.滚动轴承的外圈与轴承孔的配合采用 基轴制 制。

3.塞规是孔用极限量规，它的通规是根据孔的 下极限尺寸 确定的，止规是按孔的 上极限尺寸 设计的。

4.图样上给出的形状或位置公差要求的要素为 基准要素 。

5.平行度是限制被测实际要素对 理想要素 在平行方向上变动量的一项指标。

6.当EI-es ≤0时，此时孔轴配合必为 过渡或过盈 配合。

7.对三角形螺纹的测量方法通常有 定性 与 定量 两种。

8.控制图只能起到 预防 作用，而不能起到 优化 作用。

9.对产品工序能力的判断必须是生产过程处于 稳定 作业下的稳定状态。

10．相互配合的孔、轴，其 公称尺寸 相同。

11．φ100071.0053.0++的基本偏差值为 +0.053 mm ，与φ1000035.0-相比，前者精度要求 较高 。

12．如需检测教室黑板的平面度误差，可采用 涂色 法。

13．要综合检测M18—5g6g —S 螺纹，可用 环规 ；要检定量具，可用 外螺纹千分尺 。

14．有一工序，双向偏差且母体质量分布中心与样本质量分布中心重合，其工序能力指数计算公式为 Cp=T/6σ ，如果计算得到的值为1．22，则工序能力为 2级能力尚可 ，在不能降低精度要求的情况下，可以通过 降低标准偏差 来提供其工序能力。

二、选择题（2×20=40分） 1. 具有互换性的零件是 ( A )A. 相同规格的零件B. 不同规格的零件C. 相互配合的零件 D 形状和尺寸完全相同的零件2. 当孔的上偏差小于相配合的轴的下偏差时，此配合性质 ( C )A. 间隙配合B. 过渡配合C. 过盈配合D. 过渡或过盈配合3. 尺寸公差带图的零线表示( C )A. 上极限尺寸B. 下极限尺寸C. 公称尺寸D. 实际要素4. 一个完整的测量过程应包括的四个方面是( B )A. 测量对象、计量器具、测量方法和测量条件B. 测量对象、计量单位、测量方法和测量误差C. 测量条件、计量器具、测量方法和测量精度D. 测量对象、计量单位、测量条件和测量方法5. 分度值为0.02mm的游标卡尺，当其读数为42.18mm时，游标尺上第九格刻线应与尺身 mm刻线对齐( A )A. 51B. 42C. 56D. 526. 使用万能角度尺测量时，将直尺、角尺和卡块全都取下直接用基尺和游标尺的测量面对被测工件进行测量，此时测量的角度范围是( D )A. 0~50oB. 50o~140oC.140o~230oD.230o~320o7. 是对螺纹进行精密测量的理想方法之一。

衢州中等专业学校2018-2019学年度第一学期第三月考试卷答题卷科目：《零件测量》年级专业：17机电1、2
出卷：姜剑审核：郑志富
姓名：学号：专业班级：
（考试说明：卷面考试，闭卷，满分100分，考试时间为90分钟）成绩登记表（由阅卷教师用红色笔填写）阅卷教师签名：
一、填空题（（将正确答案按顺序写在横线上，答案之间用逗号隔开1分/题，共15分）
1
2
3
4
5
6
7
二、选择题（将正确选项前的字母按顺序填入方框内，2分/题，共40分）
二、是非题（将判断结果按顺序填入方框之中，正确的填“√”，错误的填“×”，1分/题，共10分）
四、读图题（4分，每空1分）
1.
2.
3.
4.
五、简述题（每题3分，共6分）
1、M18-5g6g-S含义为。

2、Tr20*14(p7)LH-8e-L的含义为。

六、综合题（25分）
1、根据表中给出的标准公差和基本偏差数值，求出∮60H8/m7 （共9分）
(1)孔、轴的上、下极限偏差数值(2)判断基准制及配合种类（3）计算极限盈隙
2、解释如下端盖图样各标注的含义（16分）。

（答案之间用逗号隔开）
1
2
3
4
5
6。

零件测量与质量控制技术复习卷一．判断题。

1、检测工作是保证产品精度的重要前提，是实现零件互换性生产的基础。

( )2、不能用千分尺测量表面粗糙的被测件。

( )3、量块是无刻度的平面平行端面量具。

( )4、量块的精度，根据他的尺寸（即中心长度）的精度和两个测量的平面平行度的准确程度，可分五个精度级，其中3级精度最高，00级精度最差。

( )5、Ra3.2代表被测物体的两个被测平面的平行度误差小于3.2丝。

( )6、为了实现互换性，零件的公差应规定得越小越好。

（）7、上偏差一定大于零，下偏差一定小于零。

（）8、配合公差的数值愈小，则相互配合的孔、轴的公差等级愈高。

（）9、孔的实际直径为60.98㎜,轴的实际直径为60.90这是间隙配合。

（）10、制造的角度讲，基孔制的特点就是先加工孔，基轴制的特点就是先加轴。

（）11、未注公差尺寸即对该尺寸没有公差要求。

（）12、基本偏差决定公差带位置。

（）13、基本尺寸不同的零件，只要它们的公差相同，就可以说明它们的精度要求相同。

（）14、接触测量就是直接测量，非接触测量就是间接测量。

( )15、游标万能角度尺的示值范围和测量范围是一致的。

( )16、直接测量必为绝对测量。

( )17、0~25mm千分尺的示值范围和测量范围是一样的。

( )18、测量误差是不可避免的( )19、选择较大的测量力，有利于提高测量的精确度和灵敏度。

( )20、为了减少测量误差，一般不采用间接测量。

( )二、选择题：（）答案请写在表格内，否则不给评分。

1、具有互换性的零件是（）。

A、相同规格的零件B、不同规格的零件C、相互配合的零件D、形状和尺寸完全相同的零件2．基本尺寸是______时给定的尺寸。

( )A、制造B、测量C、设计D、制定工艺3、基本尺寸相同、相互结合的孔、轴公差带之间的关系叫做（）A、间隙B、联结C、配合D、过盈4、一般通用内径千分尺刻线方向与外径千分尺刻线方向( ).A、相同B、相反C、相同或相反D、相交5、用百分表测量时，长指针转一圈，则移动量是（）mm。
