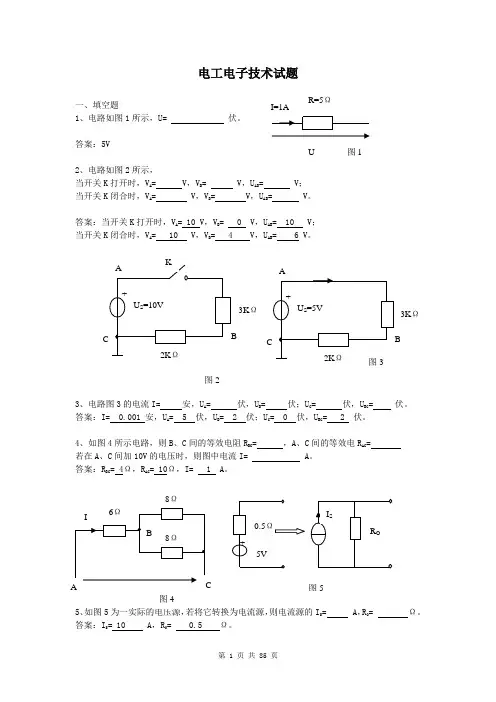

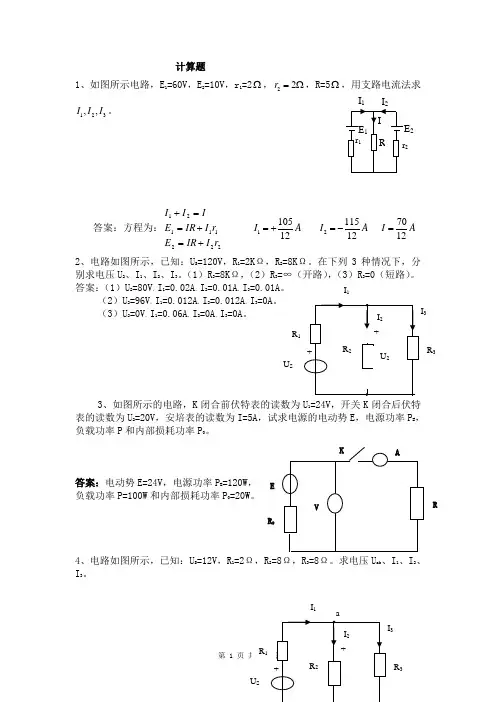

电工电子技术试题一、填空题 1、电路如图1所示，U= 伏。
答案：5V2、电路如图2所示，当开关K 打开时，V A = V ，V B = V ，U AB = V ； 当开关K 闭合时，V A = V ，V B = V ，U AB = V 。
答案：当开关K 打开时，V A = 10 V ，V B = 0 V ，U AB = 10 V ； 当开关K 闭合时，V A = 10 V ，V B = 4 V ，U AB = 6 V 。
3、电路图3的电流I= 安，U A = 伏，U B = 伏；U C = 伏，U BC = 伏。
答案：I= 0.001 安，U A = 5 伏，U B = 2 伏；U C = 0 伏，U BC = 2 伏。
4、如图4所示电路，则B 、C 间的等效电阻R BC = ，A 、C 间的等效电R AC = 若在A 、C 间加10V 的电压时，则图中电流I= A 。
答案：R BC = 4Ω，R AC = 10Ω，I= 1 A 。
则电流源的I S = A ，R 0= Ω。
答案：I S = 10 A ，R 0= 0.5 Ω。
6、如图6所示图中，若U=10V ，I=2A ，则元件A 的功率P A = W ，此元件是 （吸收或输出）功率；元件B 的功率P B = W ，此元件是 （吸收或输出）功率。
答案：P A = 20 W ，此元件是 吸收 （吸收或输出）功率；元件B 的功率P B = -20 W ，此元件是 输出 （吸收或输出）功率。
7、如图7答案：I 38、把一只110V 、9W 的指示灯接在380V 的电源上，应串联 欧的电阻，串接电阻的功率为 W 。
答案：应串联 3300 欧的电阻，串接电阻的功率为 22 W 。
9、有只额定值分别为40Ω、10W 的电阻，其额定电流为 A ，额定电压为 V。
答案：额定电流为 0.707 A，额定电压为 20 V 。
10、在如图8所示的电路中，已知I 1=1A ，I 2=3A ，I 5= 4.5A ，则I 3= A ，I 4= A ，则I 6= A 。
答案：I 3= 4 A ，I 4= 0.5 A ，则I 6= 3.5 A 。
11、电路图如图9所示，则电路中的电流I= mA,U ab = V,U bc = V,V a = V. 答案：I= 1 mA,U ab = 4 V,U bc = 4 V,V a = 10 V.12、有一个1KW,220V 的电炉，正常工作时电流是 A;若不考虑温度对电阻的影响，则电炉的电阻是 欧；若把它接入110V 的电压上，它的实际功率是 。
答案：工作时电流是 4.5 A ，电炉的电阻是 48.4 欧，实际功率是 250W 。
13、有一电源，当两端开路时，电源的端电压为10V ，同6Ω的电阻连接时，路端电压为9V ，则电源电动势为 V ，内阻为 Ω. 答案：电源电动势为 10 V ，内阻为 0.667 Ω.14、如图10所示：答案：U= -1 V ，U 1= -15 V 。
15、实际电压源总有内阻，因此实际电压源可以用 与 串联的组合模型来等效。
答案：用 定植电压（电动势） 与 电阻 串联的组合模型来等效。
16、如图11所示电路中，已知I 1=1A ，I 2=3A ，U 1=1V ，U 2=-3V ，U 3=8V ，U 5=7V ，则I 3= A ，U 4= V ，U 6= V 。
答案：I 3= 2 A ，U 4= -4 V12、电路及已知如图12所示，则U AB = V 。
答案：U AB = 8 V 。
1313所示，则电流源两端的电压U= V 。
答案：U= 20 V。
14、有R1和R2两个电阻串联，已知R1=2R2，R1消耗功率为8W，则R2消耗的功率为 W。
答案：R2消耗的功率为 4 W。
15、电路及已知如图14所示，电路中的电流I= A，电压U= V。
答案：电流I= 1 A，电压U= 20 V。
16、在指定的电压u、电流i参考方向下，写出图15所示各元件u和I的约束方程。
17、一表头Ig=1mA，Rg=1KΩ，此表作为直流电压表时，要求量程为100V，则应在表头联接一个电阻，其阻值为Ω；若改为量程为10mA的直流电流表，则在表头上联接一个电阻，其阻值为Ω。
答案：要求量程为100V，则应在表头串联接一个电阻，其阻值为 99000 Ω；若改为量程为10mA的直流电流表，则在表头上并联接一个电阻，其阻值为 111 Ω。
18、两个电阻，R1为“16V、1W”，R2为“16V、1/2W”，如果并联在16V的电路中，消耗功率大的电阻是，如果串联接入16V的电路中，消耗功率大的是，其中R1实际消耗的功率为 W，R2实际消耗的功率为 W。
答案：并联在16V的电路中，消耗功率大的电阻是 R1，如果串联接入16V的电路中，消耗功率大的是 R2，其中R1实际消耗的功率为 1/9 W，R2实际消耗的功率为 2/9 W。
19、已知R1=100Ω，R2=50Ω，R3=200Ω，电路中电流为0.5A，组成串联电路，总电阻R= Ω，总电压U= V，U1= V，U2= V ，U3= V。
答案：总电阻R= 350 Ω，总电压U= 175 V ，U 1= 50 V ，U 2= 25 V ，U 3= 100 V 。
20、在交流电中，电流、电压随时间按 变化的，称为正弦交流电。
正弦交流电的三要素是指 、 、 。
答案：按 正弦规律 变化，三要素是指 最大值 、 角频率 、 初相位 。
21、工频电流的频率f= Hz ，周期T= s ，角频率ω= rad/s 。
答案：f= 50 Hz ，周期T= 0.02 s ，角频率ω= 314 rad/s 。
22、设u=311sin314t 伏，则此电压的最大值为 ，有效值为 ，频率为 ，初相位为 。
答案：最大值为 311伏 ，有效值为 220伏 ，频率为 50赫兹 ，初相位为 0 。
23、有两个正弦交流电流A t i A t i )60314sin(60,)30314sin(7.7021︒+=︒-=。
则两电流的有效相量为=1I A （极坐标形式）；=2I A （指数形式）。
答案：有效相量为=1I 50∠-30°A （极坐标形式）；=2I ︒60260j e A （指数形式）。
24、有两个正弦交流电流，其有效相量分别为A I 101= ，j I 52= A ，则对应的函数表达式分别为：i 1= A; i 2= A 。
（f=50Hz ）答案：t i 314sin 2101= A ，)90314sin(252︒+=t i A 。
25、在纯电感电路中，已知u=10sin(100t+30˚)V,L=0.2H,则该电感元件的感抗X L = Ω，流经电感元件的电流I= A ，电感的有功功率P= W 。
答案：X L = 20 Ω，I= 0.5 A ，P= 0 W 。
26、在纯电容电路中，已知u=10sin(100t+30˚)V,C=20µF，,则该电感元件的感抗X C = Ω，流经电容元件的电流I= A ，电容的有功功率P= W 。
答案：X C = 500 Ω，I= 0.02 A ，P= 0 W 。
27、某元件两端电压和通过的电流分别为：tA i V t u 200cos 2;)90200sin(5=︒+=。
则该元件代表的是 元件。
答案：是 电阻 元件。
28、图所示的电路中，伏特表V1和V2的读数都是5V ，则（A ）图中伏特表V 的读数为 V ，（B ）图中伏特表V 的读数为 V 。
答案：（A ）图中伏特表V 的读数为 10 V ，（B ）图中伏特表V。
29、已知负载的电压与电流相量为200=U∠60°V ，20=I ∠60°A 。
则负载的复阻抗等于 ，是 性质的复阻抗。
答案：负载的复阻抗等于 10欧 ，是 电阻 性质的复阻抗。
30、已知负载的电压与电流相量为200=U∠120°V ，20=I ∠30°A 。
则负载的复阻抗等于 ，是 性质的复阻抗。
答案：负载的复阻抗等于 10欧 ，是 电感 性质的复阻抗。
31、已知负载的电压与电流相量为200=U∠30°V ，20=I ∠120°A 。
则负载的复阻抗等于 ，是 性质的复阻抗。
答案：负载的复阻抗等于 10欧 ，是 电容 性质的复阻抗。
32、在下图的负载联接：(a)图是 联接 （b ）图是 联接答案：(a)图是 星形 联接，（b ）图是 三角形 联接。
33、某三相对称电源作Y 形联接后对外供电，若电源线电压为380伏，则相电压为 伏。
答案：相电压为 220 伏。
34、三相电源的相电压是指 与 间的电压，线电压是指 与 间的电压。
答案：相电压是指 火线 与 中线 间的电压，线电压是指 火线 与 火线 间的电压。
35、对称的三相电源是指三个 相同、 相同、初相依次相差 度的正弦电源。
答案： 幅值 相同、 频率 相同、初相依次相差 120 度的正弦电源。
36、如图所示三相对称电路，若U UN =220V ，则U VW = V 。
灯为“220V ，60W ”白灯，通过灯的电流 A 。
答案：U VW = 380 V ，电流 0.27 A 。
37、变压器是根据 原理而工作的， 它是由 和 构成的。
它可用 来变换 、 和 。
答案：根据 电磁感应 原理，由 铁心 和 绕组 构成，变换 电压、 电流 和 阻抗 。
38、变压器一次绕组、二次绕组的电压与一次、二次绕组的匝数成 关系。
一次、二次绕组的电流与一次、二次绕组的匝数成 关系。
答案：成 正比 关系，成反比关系。
39、在3300伏的交流电源中，接入降压变压器，二次绕组输出电压为220伏，若一次绕组为2100匝，则变压器的变压比为 ，二次绕组的匝数为 。
答案：变压比为 15 ，二次绕组的匝数为 140 。
40、异步电动机是把交流电能转变为 能的动力机械。
它的结构主要有 和 两部分组成。
答案：电能转变为 机械 能，有 定子 和 转子 两部分组成。
41、异步电动机的 从电网取用电能， 向负载输出机械能。
答案： 定子 从电网取用电能， 转子 向负载输出机械能。
42、三相笼式异步电动机的定子是由 、 和 等所组成。
转子是由 、 和 等组成。
答案：定子是由 绕组 、铁心 和 机座 等所组成。
转子是由 铁心 、 绕组 和 转轴 等组成。
43、某三相异步电动机的额定转速为980转/分，则此电动机的磁极对数为 ，同步转速为 转/分。
答案：磁极对数为 3 ，同步转速为 1000 转/分。
44、某三相异步电动机的额定转速为1450转/分，电源频率为50赫兹，此电动机的同步转速为转/分，磁极对数为，额定转差率为。

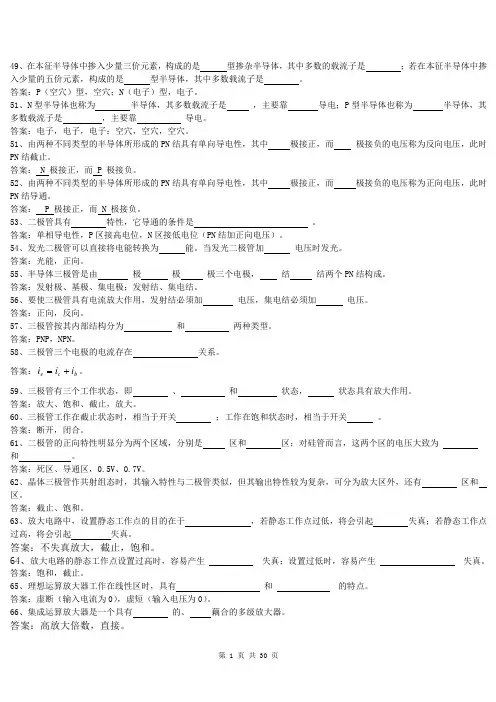

答案：同步转速为 1500 转/分，磁极对数为 2 ，额定转差率为 0.033 。
