电工电子技术考试题库一、选择题1. 电流的单位是：A. 伏特(V)B. 安培(A)C. 欧姆(Ω)D. 瓦特(W)2. 电阻的基本单位是：A. 欧姆(Ω)B. 千欧姆(kΩ)C. 兆欧姆(MΩ)D. 微欧姆(μΩ)3. 以下哪个不是基本的电路元件？A. 电阻B. 电容C. 电感D. 变压器4. 欧姆定律的公式是：A. V = I * RB. V = I / RC. I = V / RD. I = V * R5. 串联电路中，总电阻等于：A. 各电阻之和B. 各电阻之积C. 各电阻之差D. 各电阻之商6. 并联电路中，总电阻的倒数等于：A. 各电阻之和的倒数B. 各电阻倒数之和C. 各电阻倒数之积D. 各电阻之商的倒数7. 交流电的频率单位是：A. 赫兹(Hz)B. 伏特(V)C. 安培(A)D. 欧姆(Ω)8. 以下哪个是半导体材料？A. 铜B. 铁C. 硅D. 铝9. 三极管的放大作用是利用：A. 电流控制电流B. 电压控制电流C. 电流控制电压D. 电压控制电压10. 整流电路的作用是将：A. 直流电转换为交流电B. 交流电转换为直流电C. 直流电转换为高频信号D. 高频信号转换为直流电二、填空题11. 电路的基本组成部分包括电源、_________和负载。
12. 电容器的单位是法拉(F)，1微法拉(μF)等于_________法拉。
13. 电流的流动方向是_________电荷的移动方向。
14. 电路中，电压与电流的关系可以用_________定律来描述。
15. 串联电路的总电阻等于各个电阻的_________。
16. 并联电路的总电阻的倒数等于各个电阻倒数的_________。
17. 交流电的周期性变化可以用_________来表示。
18. 半导体材料的导电能力介于_________和绝缘体之间。
19. 三极管的三个极分别是发射极、基极和_________。
20. 整流电路的输出波形是_________。
电工电子技术测试题（含答案）一、单选题（共37题，每题1分，共37分）1.在有线广播中的扬声器多数是采用( )扬声器。
A、号筒式高音B、电动纸盆式C、舌簧D、压电正确答案：A2.视频信号画面的像素数量D1指( )A、352 X 288B、704 X 576C、720 X 576D、1280 X 720正确答案：C3.属于集中控制方式的网络拓朴结构是( )。
A、树型结构B、总线结构C、环型结构D、星型结构正确答案：D4.以下数字码型中,不具备一定的检测差错能力码为( )。
A、NRZ码B、CMI码C、AMI码D、HDB3码正确答案：A5.100W扩音机输出阻抗是( )。
A、50欧B、36欧C、30欧D、60欧正确答案：B6.在设备ZXR路由2842路由器时COM口的速率应设置为( )A、6400B、9200C、57600D、115200正确答案：B7.纳入IP数据网的红外故障,IP网管机房人员要利用PING命令在( )内判断出故障区段,是属于IP网络故障还是地区接入或终端故障。
A、10分钟B、2分钟C、3分钟D、5分钟正确答案：D8.(考题) 郑西线北电BTS9000出现“Blockedairinlet”告警最可能是( )模块引发的。
A、DDMB、RICAMC、SICSD、RMBlockedairinlet:堵塞的空气入口正确答案：C9.视频会议终端设备的视频源切换属于( )检查项目。
A、月B、半年C、旬D、季正确答案：D10.扩音机开关置窄带时适用播放( )。
A、音乐B、语言C、录音D、扩音正确答案：B11.软件环回有( )。
A、外环回B、外环回,内环回C、设备环D、硬件环回正确答案：B12.路由器运行于OSI模型的( )。
A、传输层B、网络层C、应用层D、数据链路层正确答案：B13.在下列各网络结构中,共享资源能力最差的是( )。
A、总线结构B、网状结构C、星型结构D、树型结构正确答案：C14.MP板为系统主处理板,M灯亮表示此板为( )。
电工电子技术试题及答案一、选择题1. 以下哪个不是基本的电子元件？A. 电阻B. 电容器C. 电感器D. 变压器答案：D2. 欧姆定律描述了什么关系？A. 电压与电流的关系B. 电阻与电流的关系C. 电压与电阻的关系D. 电流与电阻的关系答案：A3. 在交流电路中，电感器对电流的阻碍作用称为：A. 电阻B. 电容C. 电抗D. 阻抗答案：C4. 以下哪个是半导体材料？A. 铜B. 银C. 硅D. 铝答案：C5. 一个完整的电路通常由哪些部分组成？A. 电源、导线、开关、负载B. 电源、开关、负载C. 导线、开关、负载D. 电源、导线、负载答案：A二、填空题6. 电流的单位是________。
答案：安培（A）7. 电压源和电流源的主要区别在于，电压源具有________，而电流源具有________。
答案：恒定电压特性；恒定电流特性8. 一个电路的功率P等于电压V和电流I的乘积，即P=V×I，其中P 的单位是________。
答案：瓦特（W）9. 正弦波交流电的频率f与周期T的关系是f=________。
答案：1/T10. 在数字电路中，最基本的逻辑门是________、与门（AND）、或门（OR）和非门（NOT）。
答案：异或门（XOR）三、简答题11. 什么是三相交流电？它有哪些特点？答案：三相交流电是由三个频率相同、幅值相等、相位相差120度的正弦波组成的交流电。
其特点是可以提供更稳定的功率输出，常用于工业电力系统。
12. 什么是基尔霍夫定律？请简述其内容。
答案：基尔霍夫定律包括基尔霍夫电流定律（KCL）和基尔霍夫电压定律（KVL）。
KCL指出，进入一个节点的电流之和等于离开该节点的电流之和；KVL指出，在一个闭合回路中，沿着回路的电压降之和等于电压升之和。
四、计算题13. 一个串联电路中，电阻R1=100Ω，R2=200Ω，电源电压U=24V。
求电路的总电阻和总电流。
答案：总电阻R_total = R1 + R2 = 100Ω + 200Ω = 300Ω。
一选择题：1、理想二极管的反向电阻为（ B ）。
A 零B 无穷大C 约几百千欧D 以上都不对1。
在换路瞬间,下列各项中除( B )不能跃变外，其他全可跃变。
(a ）电感电压 (b ）电容电压 （c)电容电流4。
在电感性负载两端并联一定值的电容，以提高功率因素，下列说法正确的是（ D ).（A ）减少负载的工作电流 （B) 减少负载的有功功率(C)减少负载的无功功率 （D) 减少线路的功率损耗5.当三相交流发电机的三个绕组连接成星形时，若线电压V t u BC )180sin(2380-=ω，则相电压=C u （ D ）。
(a)V t )30sin(2220-ω (b ） V t )30sin(2380-ω (c) V t )120sin(2380+ω （d ）2202sin(30)t ω+6。
两个完全相同的交流铁心线圈，分别工作在电压相同而频率不同(f1>f2)的两电源下，此时线圈的磁通1和 2 关系是( B ）。
（a) 1 > 2 (b ）1〈 2 （c ）1=2 7.一负载电阻为RL,经变压器接到内阻R0＝800Ω的电源上，变压器原、副绕组的额定电流为2A ／20A,若使从变压器原绕组看进去的等效负载电阻RL ′＝R0时，则RL 等于（ B )(a) 0。
8Ω （b ） 8Ω (c) 80Ω (d ） 800Ω1、3Ωk 的电阻中通过2mA 的电流，试问电阻两端的电压是( D ）。
A、10VB、6mVC、1。
5VD、6V2、有一额定值为5W 500 的线绕电阻,其额定电流为（ D ）。
A、2500B、100C、1D、0.13、一个电热器从220V的电源取用的功率为1000W，如将它接到110V的电源上，则取用的功率为（ B ）W。
A、125B、250C、500D、10001. 稳压管起稳压作用,是利用它的（ D ）.A 正向特性B 单向导电性C 双向导电性D 反向击穿特性2.某一负载消耗的有功功率为300W，消耗的无功功率为400var,则该负载的视在功率为（ c ）。
电气电工电子技术考试题库一、选择题1. 电流通过导体时，导体发热的原因是：A. 导体对电流的阻力B. 导体内部的电子运动C. 电流的热效应D. 导体的电阻率2. 欧姆定律的表达式是：A. V = IRB. I = V/RC. R = V/ID. A, B, 和 C 都是3. 以下哪个不是基本的电路元件？A. 电阻器B. 电容器C. 电感器D. 变压器4. 交流电(AC)与直流电(DC)的主要区别是：A. 电流的方向B. 电流的大小C. 电流的频率D. 电流的相位5. 电容器的单位是：A. 欧姆(Ω)B. 法拉(F)C. 亨利(H)D. 安培(A)二、填空题6. 在电路中，电压是电势差的一种表现，其单位是________。
7. 电阻器的主要作用是限制电流的流动，其单位是________。
8. 电感器在交流电路中会产生________效应。
9. 电容器在直流电路中相当于________。
10. 变压器的主要功能是改变电压的大小，其工作原理是基于________。
三、简答题11. 请简述串联电路和并联电路的区别。
12. 什么是电磁感应现象？请给出一个实际应用的例子。
13. 为什么说电容器可以储存电能？请简要说明其工作原理。
14. 什么是功率因数？它对电力系统有什么影响？15. 解释什么是谐振现象，并说明其在电子电路中的重要性。
四、计算题16. 已知一个电阻为100Ω，通过它的电流为2A，求该电阻两端的电压。
17. 一个电容器的电容值为4.7μF，当它被充电到10V时，存储的电能是多少？18. 一个串联电路中包含一个电阻R1=200Ω，一个电容器C=10μF，一个电感器L=5mH，和交流电源的频率为50Hz。
求电路的总阻抗。
19. 如果一个变压器的原边电压为220V，次边电压为2200V，求变压器的变比。
20. 已知一个电路的功率为1000W，电压为220V，求电路中的电流。
五、分析题21. 请分析一个典型的家庭电路中，为什么需要使用漏电保护器，并说明其工作原理。

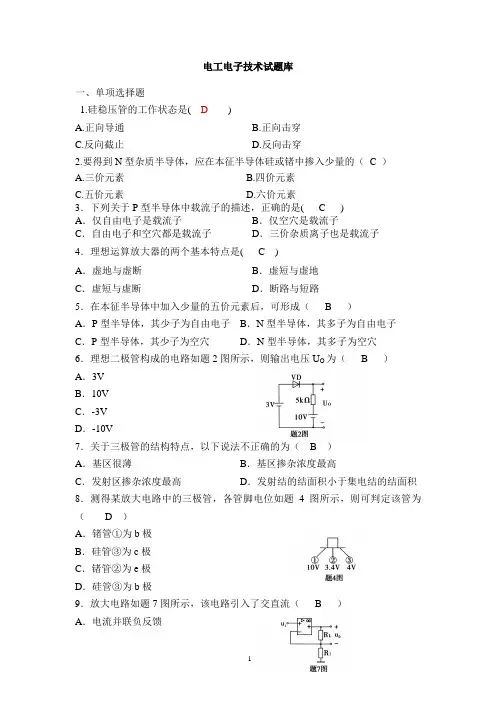

电工电子技术试题库一、单项选择题1.硅稳压管的工作状态是(D)A.正向导通B.正向击穿C.反向截止D.反向击穿2.要得到N型杂质半导体，应在本征半导体硅或锗中掺入少量的（C ）A.三价元素B.四价元素C.五价元素D.六价元素3．下列关于P型半导体中载流子的描述，正确的是( C )A．仅自由电子是载流子B．仅空穴是载流子C．自由电子和空穴都是载流子D．三价杂质离子也是载流子4．理想运算放大器的两个基本特点是( C )A．虚地与虚断B．虚短与虚地C．虚短与虚断D．断路与短路5．在本征半导体中加入少量的五价元素后，可形成（ B ）A．P型半导体，其少子为自由电子B．N型半导体，其多子为自由电子C．P型半导体，其少子为空穴D．N型半导体，其多子为空穴6．理想二极管构成的电路如题2图所示，则输出电压U O为（ B ）A．3VB．10VC．-3VD．-10V7．关于三极管的结构特点，以下说法不正确的为（ B ）A．基区很薄B．基区掺杂浓度最高C．发射区掺杂浓度最高D．发射结的结面积小于集电结的结面积8．测得某放大电路中的三极管，各管脚电位如题4图所示，则可判定该管为（ D ）A．锗管①为b极B．硅管③为c极C．锗管②为e极D．硅管③为b极9．放大电路如题7图所示，该电路引入了交直流（ B ）A．电流并联负反馈B．电流串联负反馈C．电压并联负反馈D．电压串联负反馈10.理想二极管构成的电路如题2图所示，则输出电压U0为( B ) RA.-10VB.-4VC.+6VD.+10V11.NPN型三极管处在放大状态时，各电极的电位关系是( D )A.E极电位最高，C极电位最低B.E极电位最高，B极电位最低C.C极电位最高，B极电位最低D.C极电位最高，E极电位最低12.若要求放大电路输入电阻高，且稳定输出电压，在放大电路中应引入的负反馈组态为( C )A.电流串联B.电流并联C.电压串联D.电压并联13.要降低放大电路输入电阻，可引入(D)A.电压负反馈B.电流负反馈C.串联负反馈D.并联负反馈14.共射极放大电路直流负载线由(C)A.电流放大系数β确定B.基极电阻Rb与电源Ucc确定C.集电极电阻Rc与电源Ucc确定D.负载电阻RL确定=++等价于(B)15.函数Y A B CA.Y=ABCB. C=⋅BAY⋅=++C.Y=AB+CD. Y A B C16.下列与F=A+B+C相等的逻辑函数为( C )A.F=ABCB.F=A+B+CC.F=ABCD.F=A+B+C17．下列逻辑式中，正确的逻辑公式是( D )A．AA AAA==B．1C．AA AAA==D．018.逻辑表达式AB与下列式子中的哪一个相等(D)A.A B⊕+ B.A BC.ABD.A B+19．逻辑符号如下图所示，其中表示“与非”门的是( C )20．在以下输入情况中，“或非”运算的结果为逻辑1的是( A )A．全部输入为0 B．全部输入为1C．任一输入是0，其它输入为1 D．任一输入是1，其它输入为0 21．主从型JK触发器，当J=K=0时，则CP脉冲来到后JK触发器的次状态Q n+1为( C )A．0 B．1C．Q n D．n Q22．题l2图为同步RS触发器，已知S D=R D=l。

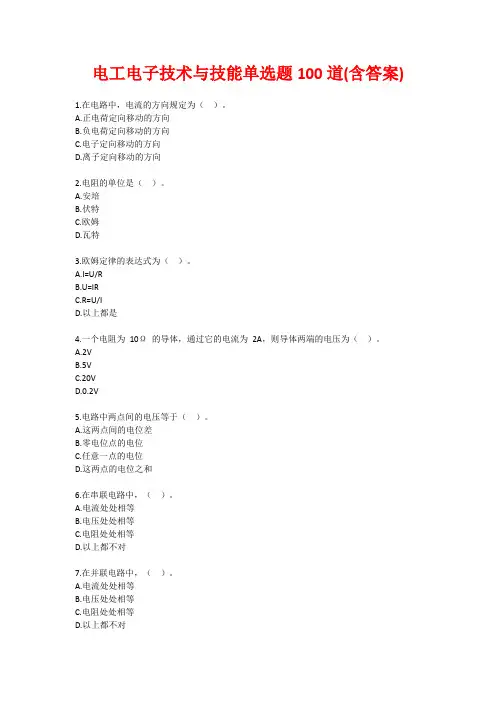

电工电子技术与技能单选题100道(含答案)1.在电路中，电流的方向规定为（）。
A.正电荷定向移动的方向B.负电荷定向移动的方向C.电子定向移动的方向D.离子定向移动的方向2.电阻的单位是（）。
A.安培B.伏特C.欧姆D.瓦特3.欧姆定律的表达式为（）。
A.I=U/RB.U=IRC.R=U/ID.以上都是4.一个电阻为10Ω的导体，通过它的电流为2A，则导体两端的电压为（）。
A.2VB.5VC.20VD.0.2V5.电路中两点间的电压等于（）。
A.这两点间的电位差B.零电位点的电位C.任意一点的电位D.这两点的电位之和6.在串联电路中，（）。
A.电流处处相等B.电压处处相等C.电阻处处相等D.以上都不对7.在并联电路中，（）。
A.电流处处相等B.电压处处相等C.电阻处处相等D.以上都不对8.有三个电阻，阻值分别为10Ω、20Ω、30Ω，将它们并联起来，总电阻为（）。
A.小于10ΩB.在10Ω到20Ω之间C.在20Ω到30Ω之间D.大于30Ω9.电源的电动势等于电源没有接入电路时两极间的（）。
A.电压B.电流C.电阻D.电位差10.全电路欧姆定律的表达式为（）。
A.I=E/(R+r)B.U=IRC.R=U/ID.E=Ir11.当外电路开路时，端电压（）电动势。
A.大于B.小于C.等于D.不确定12.在实际电路中，灯泡的亮度取决于（）。
A.电压B.电流C.电阻D.功率13.电功率的单位是（）。
A.安培B.伏特C.欧姆D.瓦特14.一只灯泡的额定电压为220V，额定功率为100W，则灯泡的电阻为（）。
A.22ΩB.484ΩC.100ΩD.220Ω15.在交流电路中，用（）来表示电流的大小。
B.最大值C.有效值D.平均值16.我国工业用电的频率为（）。
A.50HzB.60HzC.100HzD.120Hz17.正弦交流电的三要素是（）。
A.最大值、角频率、初相位B.有效值、角频率、初相位C.周期、频率、角频率D.最大值、有效值、周期18.在纯电感电路中，电压（）电流90°。
电工电子技术试题及答案一、选择题1. 什么是电流的基本单位？A. 伏特（V）B. 欧姆（Ω）C. 安培（A）D. 瓦特（W）答案：C2. 在电路中，电压与电流的关系是什么？A. 电压等于电流乘以电阻B. 电压等于电流除以电阻C. 电流等于电压除以电阻D. 电流等于电压乘以电阻答案：A3. 欧姆定律适用于哪种电路？A. 仅直流电路B. 仅交流电路C. 直流和交流电路D. 都不适用答案：A二、填空题1. 电阻的单位是______，用符号______表示。
答案：欧姆，Ω2. 一个电路中的总电阻等于各个分电阻的______。
答案：和3. 电流的单位是安培，如果一个电路中的电流为2安培，那么这个电路的电流可以表示为______。
答案：2A三、简答题1. 请简述什么是串联电路，并说明其特点。
答案：串联电路是指电路中的元件首尾相接，形成一个单一的闭合路径。
其特点是通过各个元件的电流相同，总电压等于各个元件电压之和。
2. 什么是并联电路？并联电路的电压和电流有何特点？答案：并联电路是指电路中的元件两端分别连接，形成多个闭合路径。
其特点是各个元件两端的电压相同，总电流等于各个元件电流之和。
四、计算题1. 已知一个电路中的电阻R1为100Ω，R2为200Ω，求当它们串联时电路的总电阻。
答案：总电阻R总= R1 + R2 = 100Ω + 200Ω = 300Ω2. 如果上述电路两端的电压为12V，求通过电路的电流。
答案：根据欧姆定律，电流I = V / R总= 12V / 300Ω = 0.04A3. 如果电路中增加了一个300Ω的电阻R3，并与R1和R2并联，求并联后的总电阻。
答案：首先计算R1和R2并联的电阻R并 = (R1 * R2) / (R1 + R2) = (100Ω * 200Ω) / (100Ω + 200Ω) = 20000Ω / 300Ω = 66.67Ω。
然后计算R并与R3并联的总电阻R总并 = (R并 * R3) / (R并+ R3) = (66.67Ω * 300Ω) / (66.67Ω + 300Ω) ≈ 40Ω请注意，以上内容是虚构的，仅用于示例。
大专电工电子技术考试试题及答案一、单项选择题（每题2分，共20分）1. 以下哪个元件是电流的通路？A. 开关B. 电阻C. 电感D. 电容答案：A2. 在交流电路中，电流和电压的相位关系是：A. 同相B. 反相C. 正交D. 随机答案：C3. 欧姆定律的公式是：A. V = IRB. V = I/RC. I = V/RD. I = VR答案：C4. 以下哪个不是半导体材料？A. 硅B. 锗C. 铜D. 砷化镓答案：C5. 晶体管的放大作用是通过控制哪个极的电流来实现的？A. 发射极B. 基极C. 集电极D. 栅极答案：B6. 整流电路的作用是将交流电转换为：A. 直流电B. 交流电C. 脉冲电D. 正弦波答案：A7. 以下哪个不是电磁波的传播方式？A. 反射B. 折射C. 衍射D. 吸收答案：D8. 以下哪个是数字信号的特点？A. 连续变化B. 离散变化C. 线性变化D. 非线性变化答案：B9. 以下哪个是模拟信号的特点？A. 离散变化B. 连续变化C. 线性变化D. 非线性变化答案：B10. 以下哪个不是电子电路的组成元件？A. 电阻B. 电容C. 电感D. 电池答案：D二、多项选择题（每题3分，共15分）1. 以下哪些是电磁波的特性？A. 反射B. 折射C. 衍射D. 吸收答案：ABCD2. 以下哪些是数字电路的基本逻辑门？A. 与门B. 或门C. 非门D. 异或门答案：ABCD3. 以下哪些是模拟电路的基本元件？A. 电阻B. 电容C. 电感D. 二极管答案：ABC4. 以下哪些是晶体管的类型？A. NPNB. PNPC. N型D. P型答案：AB5. 以下哪些是整流电路的类型？A. 半波整流B. 全波整流C. 桥式整流D. 倍压整流答案：ABCD三、判断题（每题1分，共10分）1. 电流的方向是从正极流向负极。
（对）2. 欧姆定律适用于直流电路和交流电路。
（错）3. 半导体材料的导电性介于导体和绝缘体之间。
最全电工电子技术试题库
A a
U1
X x
7、为了安全，机床上照明电灯用的电压是36V ，这个电压是把220V 的电压降压后得到的，
如果变压器的原线圈是1100匝，副线圈是多少匝？用这台变压器给40W 的电灯供电，如果不考虑变压器本身的损耗，原、副线圈的电流各是多少？
8、一台三相变压器，原副边都为Y 形联接，S N =5600kVA,U 1N /U 2N =10/6.3KV,
P 0=6800W,P K =18000W, 求：
①、变压器额定运行，cos φ2=0.8(滞后)时的效率η
②、变压器的最大效率ηm 。
（自学武汉理工大学出版，刘子林主编， 《电机及拖动基础》）
9、阻抗为8Ω的扬声器，通过一台变压器，接到信号源电路上，使阻抗完全匹配，设变压器原线圈匝数N 1＝500匝，副线圈匝数N 2＝100匝，求变压器原边输入阻抗？
10、一台单相变压器U 1N /U 2N =220/110KV,如图所示，原边为220V 时，空载电流为I 0，主磁通为Фm ，求：
①、将X 与a 联接载一起，在Ax 加330V 电压，此时空载电流0
I '、主磁通m Φ'各为多少？ ②、将X 与x 联接在一起，在Aa 加110V 电压，此时空载电流0
I '、主磁通m Φ''各为多少？
3 4
5
7
8
9
A、熔断器
B、接触器
C、中间继电器
D、时间继电器
6、在电气原理图中自动空气开关的表示符号是（）。
A、QA
B、QC
C、QK
D、QF
7、中间继电器在控制电路中的作用是（）。
A、短路保护
B、过压保护
C、欠压保护
D、信号传递
8、下面控制电路能实现电动控制的是（）。
A、B、C、
D、
9、下面控制电路正确的是（）。
A、B、C、
D、
10、下面控制电路能实现自锁的是（）。
A、B、C、
D、
三、分析题
1、如图所示控制电路有几处错误，请改正
2、试画出三相鼠笼式电动机既能连续工作、又能点动工作的继电接触器控制线路。
3、今要求三台鼠笼式电动机M1 ，M2 ，M3 按照一定顺序起动，即M1 起动后M2 才可起动，M2 起动后,M3 才可起动。
试绘出控制线路。
4、如图所示控制电路，将开关Q 合上后按下起动按钮SB2 ，发现有下列现象，试分析和处理故障：(1) 接触器KM 不动作；(2) 接触器KM 动作，但电动机不转动，(3) 电动机转动，但一松手电动机就不转，(4) 接触器动作，但吸合不上；(5) 接触器触点有明显颤动，噪音较大，(6) 接触器线圈冒烟甚至烧坏；(7) 电动机不转动或者转得极慢，并有“嗡嗡”声。
5、某机床主轴由一台鼠笼式电动机带动，润滑油泵由另一台鼠笼式电动机带动。
今要求：(1) 主轴必须在油泵开动后，才能开动；(2) 主轴要求能用电器实现正反转，并能单独停车；(3) 有短路、零压及过载保护。
试绘出控制线路。
6、如图是电动葫芦( 一种小型起重设备) 的控制线路，试分析其工作过程。
7、有两台三相鼠笼式电感动机M1和M2，要求M1先起动后，M2才能起动，M2能单独停车，绘出控制电路。
8、有两台三相鼠笼式电感动机M1和M2，要求M1先起动后，M2才能起动，M2能点动，绘出控制电路。
9、有两台三相鼠笼式电感动机M1和M2，要求M1 先起动，经过一定延时后M2 能自行起
电路如图所示。
其中SB2 为连续工作起动按钮。
SB3 是双联按钮，用于点动工作。
当按下SB3 时，接触器线圈有电，主触点闭合，电动机起动。
串联在自锁触点支路的常闭按钮断开，使自锁失效。
松开SB3 时，接触器线圈立即断电，电动机停车。
可见SB3 只能使电动机点动工作。
3、解：
控制线路如图所示。
三台电动机的主电路是互相独立的，控制电路也基本相似，但在KM2 支路中串联了KM1 常开触点，在KM3 支路中串联了KM2 常开触点，保证了电动机的工作顺序。
然而三台电动机停车则互相独立。
4、解：
(1) 有3 种可能的原因：①1 ，2 两根线上的熔丝有一个或两个烧断，使控制电路无电源；②热继电器常闭触点跳开后未复位，③4 ，5 两点有一点( 或两点) 未接好。
(2) 可能有两个原因：①A 相熔断器熔丝烧断，电动机单相供电，无起动转矩；②电动机三相绕组上没接通电源；例如丫形接法只将Ul ，V1 ，W1 ，接向电源，而U2 ，V2 ，W2 未接在一起。
△形接法时未形成封闭三角形等等。
(3) 自锁触点未接通，电动机在点动控制状态。
(4) 可能有3 个原因：①电源电压不足；②接触器线圈回路( 即控制回路) 接触电阻过大；③接触器铁心和衔铁间有异物阻挡。
(5) 接触器铁心柱上短路铜环失落。
(6) 可能有3 个原因：①接触器线圈额定电压与电源电压不符，②接触器长时间吸合不上，电流过大而烧坏，③接触器线圈绝缘损坏，有匝间短路。
(7)A 相熔丝烧断，电动机单相运行。
5、解：
电路如图所示。
其中M1 为润滑油泵电动机，可用SB2 直接起动，FR1 作过载保护，自锁触点KM1 作零压保护，FU1 作短路保护。
M2 为主轴电动机，由KM2 和KM3 作正反转控制，只有在KM1 线圈有电，油泵电动机起动后，KM2 或KM3 才可能有电，使主轴电动机起动。
主轴电动机由FU2 作短路保护，FR2 作过载保护，KM2 和KM3 的
常闭触点作联锁保护，KM2 和KM3 各自的自锁触点作零压保护。
SB3 可控制主轴电动机单独停车。
6、解：
两台电动机主电路均为正反转控制。
按下SBl ，接触器KM1 有电，电动机M1 正转起动，重物向上提升。
此时接触器KM2 因有机械和电气联锁，不可能有电。
若在上升途中松开SB1 或不松开SB1 而按下SB2 ，则立即停止上升。
若只按下SB2 则重物下放。
上升有ST1 实行限位，不致造成事故。
下降不需限位。
上升和下降均为点动控制。
M2 为前后移动电动机，按下SB3 ，KM3 有电，电动机正转，电葫芦前移，有极限位置保护(ST2 限位开关控制) ；按下SB4 电动机反转，电葫芦后移，也有极限位置保护(ST3 限位开关控制) 。
前后移动也是点动控制，并具有机械和电气联锁保护。
因为两台电动机均为短时运行，可用最大转矩工作。
而没有加过载保护用热继电器。
如若超载，电动机转不起来，操作者可立即发现，松开按钮即可。
7、解：
这是一个顺序起动控制电路，线路图如图所示。
8、解：
控制线路如图所示。
其中SB4 为点动按钮。
9、解：
控制线路如图所示，其中KT 为通电延时式时间继电器，M1 起动后，KT 的触点延时闭合，接通KM2 使M2 起动。
10、解：
(1) 控制线路如图(1) 所示。
(2) 控制线路如图(2) 所示。
在SB4 辜路中串联KM1 常开触点，只有当KMl 有电，电动机M1 起动后SB4 才能使M2 起动；在SB1 上并联KM2 常开触点，只有当KM2 断电，电动机M2 停车后，SB1 才能起停止按钮作用，使M1 停车。
(1)
(2)。
