低压电力系统的保护接地分析 李荣根

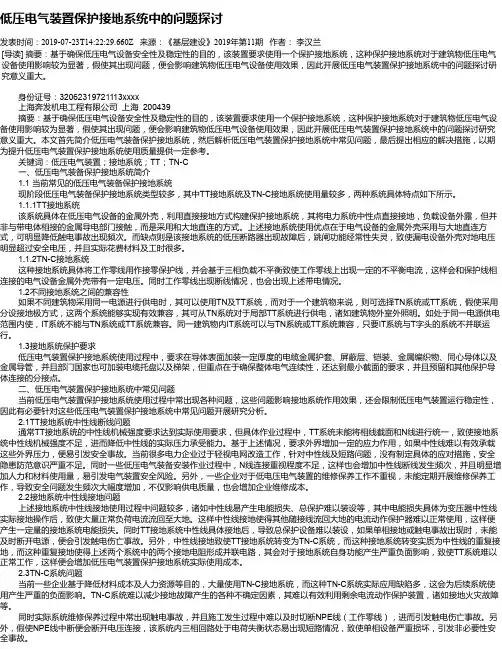

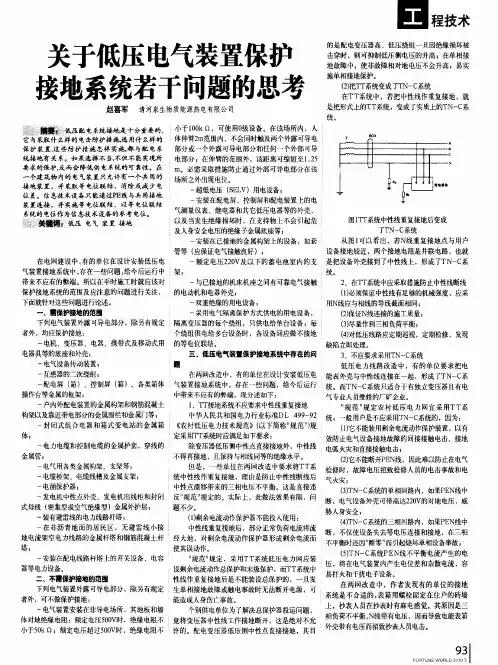

低压电气装置保护接地系统中的问题探讨发表时间：2019-07-23T14:22:29.660Z 来源：《基层建设》2019年第11期作者：李汉兰[导读] 摘要：基于确保低压电气设备安全性及稳定性的目的，该装置要求使用一个保护接地系统，这种保护接地系统对于建筑物低压电气设备使用影响较为显著，假使其出现问题，便会影响建筑物低压电气设备使用效果，因此开展低压电气装置保护接地系统中的问题探讨研究意义重大。

身份证号：32062319721113xxxx 上海奔发机电工程有限公司上海 200439 摘要：基于确保低压电气设备安全性及稳定性的目的，该装置要求使用一个保护接地系统，这种保护接地系统对于建筑物低压电气设备使用影响较为显著，假使其出现问题，便会影响建筑物低压电气设备使用效果，因此开展低压电气装置保护接地系统中的问题探讨研究意义重大。

本文首先简介低压电气装备保护接地系统，然后解析低压电气装置保护接地系统中常见问题，最后提出相应的解决措施，以期为提升低压电气装置保护接地系统使用质量提供一定参考。

关键词：低压电气装置；接地系统；TT；TN-C一、低压电气装备保护接地系统简介1.1 当前常见的低压电气装备保护接地系统现阶段低压电气装备保护接地系统类型较多，其中TT接地系统及TN-C接地系统使用量较多，两种系统具体特点如下所示。

1.1.1TT接地系统该系统具体在低压电气设备的金属外壳，利用直接接地方式构建保护接地系统，其将电力系统中性点直接接地，负载设备外露，但并非与带电体相接的金属导电部门接触，而是采用和大地直连的方式。

上述接地系统使用优点在于电气设备的金属外壳采用与大地直连方式，可明显降低触电事故出现频次。

而缺点则是该接地系统的低压断路器出现故障后，跳闸功能经常性失灵，致使漏电设备外壳对地电压明显超过安全电压，并且实际花费材料及工时很多。

1.1.2TN-C接地系统这种接地系统具体将工作零线用作接零保护线，并会基于三相负载不平衡致使工作零线上出现一定的不平衡电流，这样会和保护线相连接的电气设备金属外壳带有一定电压。

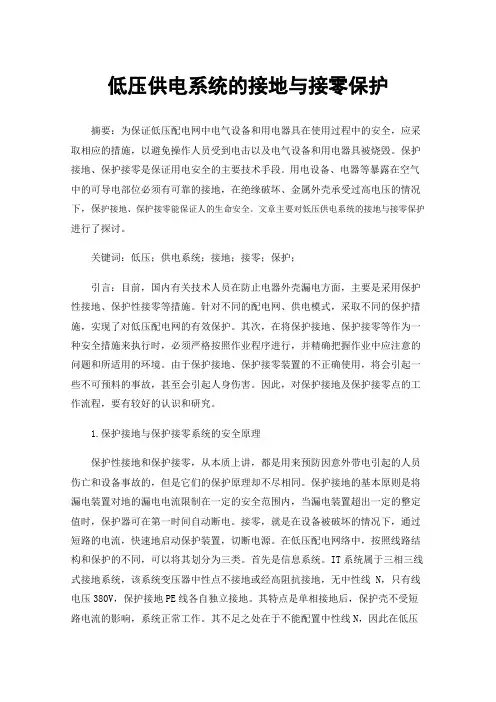

低压供电系统的接地与接零保护摘要：为保证低压配电网中电气设备和用电器具在使用过程中的安全，应采取相应的措施，以避免操作人员受到电击以及电气设备和用电器具被烧毁。

保护接地、保护接零是保证用电安全的主要技术手段。

用电设备、电器等暴露在空气中的可导电部位必须有可靠的接地，在绝缘破坏、金属外壳承受过高电压的情况下，保护接地、保护接零能保证人的生命安全。

文章主要对低压供电系统的接地与接零保护进行了探讨。

关键词：低压；供电系统；接地；接零；保护；引言：目前，国内有关技术人员在防止电器外壳漏电方面，主要是采用保护性接地、保护性接零等措施。

针对不同的配电网、供电模式，采取不同的保护措施，实现了对低压配电网的有效保护。

其次，在将保护接地、保护接零等作为一种安全措施来执行时，必须严格按照作业程序进行，并精确把握作业中应注意的问题和所适用的环境。

由于保护接地、保护接零装置的不正确使用，将会引起一些不可预料的事故，甚至会引起人身伤害。

因此，对保护接地及保护接零点的工作流程，要有较好的认识和研究。

1.保护接地与保护接零系统的安全原理保护性接地和保护接零，从本质上讲，都是用来预防因意外带电引起的人员伤亡和设备事故的，但是它们的保护原理却不尽相同。

保护接地的基本原则是将漏电装置对地的漏电电流限制在一定的安全范围内，当漏电装置超出一定的整定值时，保护器可在第一时间自动断电。

接零，就是在设备被破坏的情况下，通过短路的电流，快速地启动保护装置，切断电源。

在低压配电网络中，按照线路结构和保护的不同，可以将其划分为三类。

首先是信息系统。

IT系统属于三相三线式接地系统，该系统变压器中性点不接地或经高阻抗接地，无中性线 N，只有线电压380V，保护接地PE线各自独立接地。

其特点是单相接地后，保护壳不受短路电流的影响，系统正常工作。

其不足之处在于不能配置中性线N，因此在低压配电网络中应用较少。

其次，是TT系统，通常在大楼由公用电力网提供电力时使用。

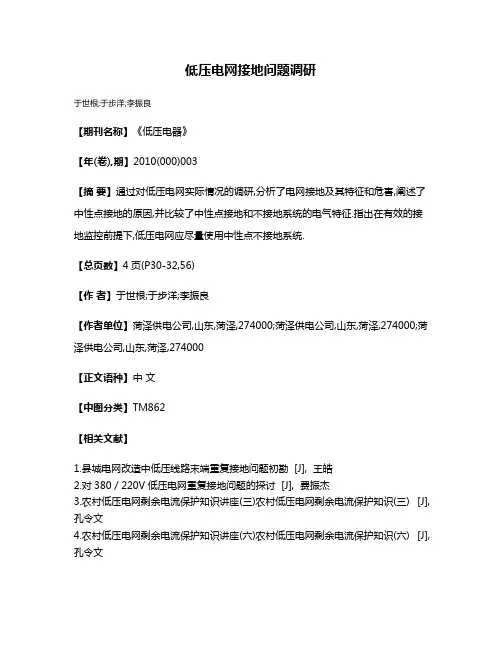

低压电网接地问题调研
于世根;于步洋;李振良
【期刊名称】《低压电器》
【年(卷),期】2010(000)003
【摘要】通过对低压电网实际情况的调研,分析了电网接地及其特征和危害,阐述了中性点接地的原因,并比较了中性点接地和不接地系统的电气特征.指出在有效的接地监控前提下,低压电网应尽量使用中性点不接地系统.
【总页数】4页(P30-32,56)
【作者】于世根;于步洋;李振良
【作者单位】菏泽供电公司,山东,菏泽,274000;菏泽供电公司,山东,菏泽,274000;菏泽供电公司,山东,菏泽,274000
【正文语种】中文
【中图分类】TM862
【相关文献】
1.县城电网改造中低压线路末端重复接地问题初勘 [J], 王皓
2.对380／220V低压电网重复接地问题的探讨 [J], 费振杰
3.农村低压电网剩余电流保护知识讲座(三)农村低压电网剩余电流保护知识(三) [J], 孔令文
4.农村低压电网剩余电流保护知识讲座(六)农村低压电网剩余电流保护知识(六) [J], 孔令文
5.从解决农民迫切需要解决的问题入手切实抓好社会主义新农村建设——合江县物价局开展农村低压电网改造问题调研 [J], 李兴华
因版权原因，仅展示原文概要，查看原文内容请购买。

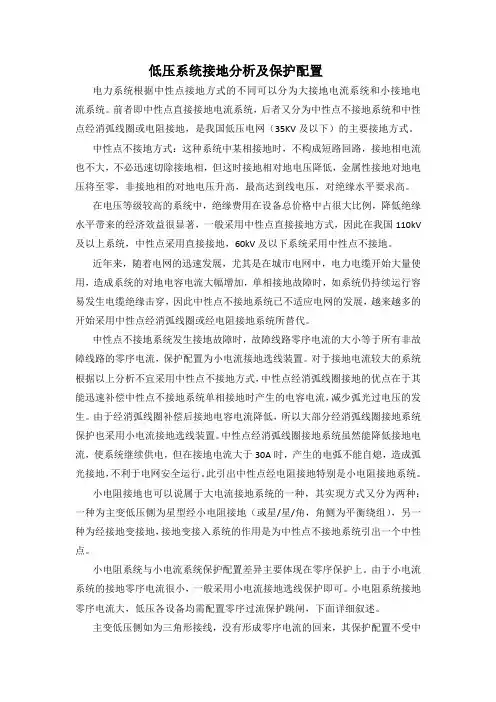

低压系统接地分析及保护配置电力系统根据中性点接地方式的不同可以分为大接地电流系统和小接地电流系统。

前者即中性点直接接地电流系统，后者又分为中性点不接地系统和中性点经消弧线圈或电阻接地，是我国低压电网（35KV及以下）的主要接地方式。

中性点不接地方式：这种系统中某相接地时，不构成短路回路，接地相电流也不大，不必迅速切除接地相，但这时接地相对地电压降低，金属性接地对地电压将至零，非接地相的对地电压升高，最高达到线电压，对绝缘水平要求高。

在电压等级较高的系统中，绝缘费用在设备总价格中占很大比例，降低绝缘水平带来的经济效益很显著，一般采用中性点直接接地方式，因此在我国110kV 及以上系统，中性点采用直接接地，60kV及以下系统采用中性点不接地。

近年来，随着电网的迅速发展，尤其是在城市电网中，电力电缆开始大量使用，造成系统的对地电容电流大幅增加，单相接地故障时，如系统仍持续运行容易发生电缆绝缘击穿，因此中性点不接地系统已不适应电网的发展，越来越多的开始采用中性点经消弧线圈或经电阻接地系统所替代。

中性点不接地系统发生接地故障时，故障线路零序电流的大小等于所有非故障线路的零序电流，保护配置为小电流接地选线装置。

对于接地电流较大的系统根据以上分析不宜采用中性点不接地方式，中性点经消弧线圈接地的优点在于其能迅速补偿中性点不接地系统单相接地时产生的电容电流，减少弧光过电压的发生。

由于经消弧线圈补偿后接地电容电流降低，所以大部分经消弧线圈接地系统保护也采用小电流接地选线装置。

中性点经消弧线圈接地系统虽然能降低接地电流，使系统继续供电，但在接地电流大于30A时，产生的电弧不能自熄，造成弧光接地，不利于电网安全运行。

此引出中性点经电阻接地特别是小电阻接地系统。

小电阻接地也可以说属于大电流接地系统的一种，其实现方式又分为两种：一种为主变低压侧为星型经小电阻接地（或星/星/角，角侧为平衡绕组），另一种为经接地变接地，接地变接入系统的作用是为中性点不接地系统引出一个中性点。

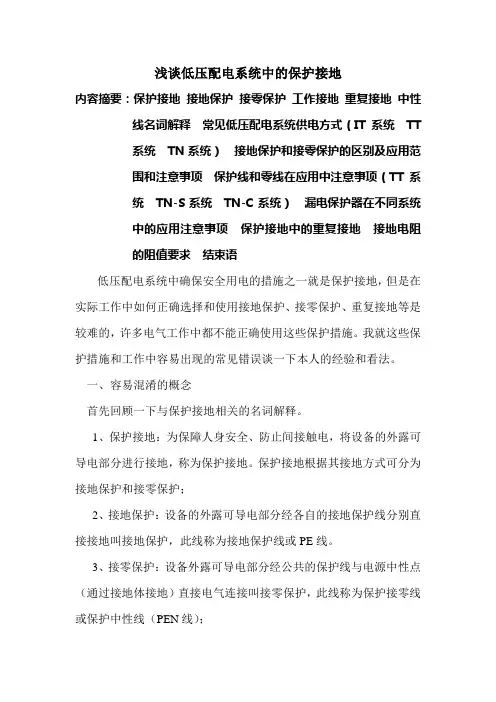

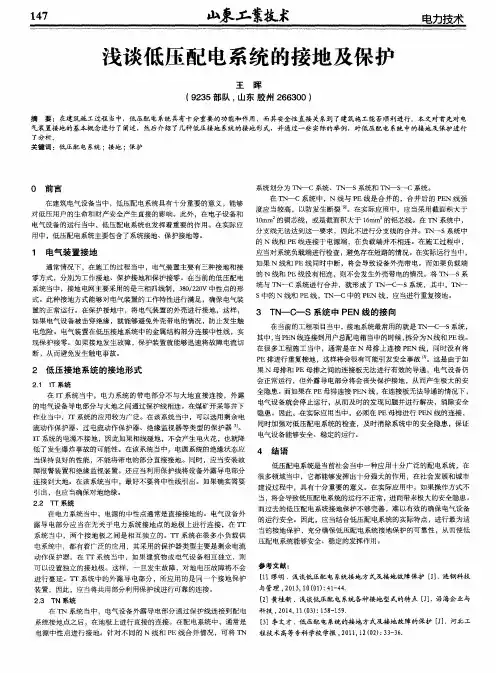

浅谈低压配电系统中的保护接地内容摘要：保护接地接地保护接零保护工作接地重复接地中性线名词解释常见低压配电系统供电方式（IT系统TT系统TN系统）接地保护和接零保护的区别及应用范围和注意事项保护线和零线在应用中注意事项（TT系统TN-S系统TN-C系统）漏电保护器在不同系统中的应用注意事项保护接地中的重复接地接地电阻的阻值要求结束语低压配电系统中确保安全用电的措施之一就是保护接地，但是在实际工作中如何正确选择和使用接地保护、接零保护、重复接地等是较难的，许多电气工作中都不能正确使用这些保护措施。

我就这些保护措施和工作中容易出现的常见错误谈一下本人的经验和看法。

一、容易混淆的概念首先回顾一下与保护接地相关的名词解释。

1、保护接地：为保障人身安全、防止间接触电，将设备的外露可导电部分进行接地，称为保护接地。

保护接地根据其接地方式可分为接地保护和接零保护；2、接地保护：设备的外露可导电部分经各自的接地保护线分别直接接地叫接地保护，此线称为接地保护线或PE线。

3、接零保护：设备外露可导电部分经公共的保护线与电源中性点（通过接地体接地）直接电气连接叫接零保护，此线称为保护接零线或保护中性线（PEN线）；4、工作接地：为了保正电力系统的正常运行，在电力系统中将需要的电气装置导电部分任何一点（通常为电源中性点）接地，称为工作接地。

交流系统中，此点一般为中性点如变压器中性点接地，或发电机中性点接地；5、重复接地：为确保保护安全可靠，除在变压器或发电机中性点处进行工作接地外，还可在保护线（PEN线或PE线）其它地方进行必要的接地外，还可在保护线(PEN线或PE线）其它地方进行必要的接地将与地再次作电气连接，称为重复接地；6、中性线是从发电机或电力变压器中性点引出的线，如果不接地就成为中线；如果与大地良好接触（大地为零电位），此时的中线又称为零线即工作零线（有了它用电设备才能正常工作）。

火线是相对零线而言，通常它的对地电压为220V（国内），它是通过用电设备和零线构成用电回路。

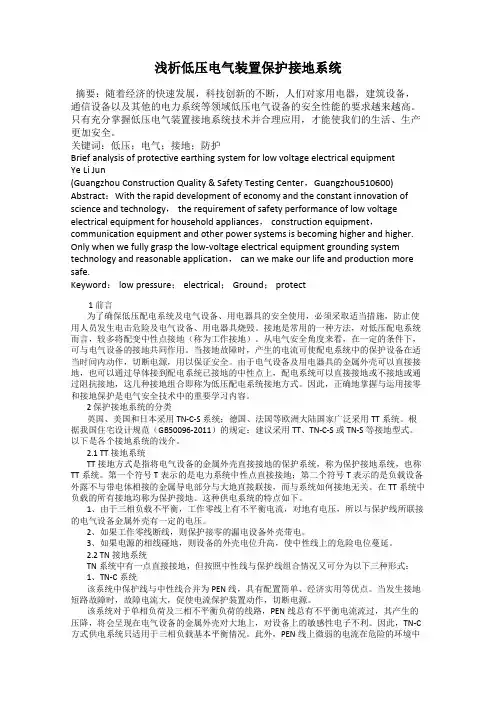

浅析低压电气装置保护接地系统摘要：随着经济的快速发展，科技创新的不断，人们对家用电器，建筑设备，通信设备以及其他的电力系统等领域低压电气设备的安全性能的要求越来越高。

只有充分掌握低压电气装置接地系统技术并合理应用，才能使我们的生活、生产更加安全。

关键词：低压；电气；接地；防护Brief analysis of protective earthing system for low voltage electrical equipmentYe Li Jun(Guangzhou Construction Quality & Safety Testing Center，Guangzhou510600) Abstract：With the rapid development of economy and the constant innovation of science and technology， the requirement of safety performance of low voltage electrical equipment for household appliances， construction equipment，communication equipment and other power systems is becoming higher and higher. Only when we fully grasp the low-voltage electrical equipment grounding system technology and reasonable application， can we make our life and production more safe.Keyword： low pressure； electrical； Ground； protect1 前言为了确保低压配电系统及电气设备、用电器具的安全使用，必须采取适当措施，防止使用人员发生电击危险及电气设备、用电器具烧毁。

低压系统接地分析及保护配置电力系统根据中性点接地方式的不同可以分为大接地电流系统和小接地电流系统。

前者即中性点直接接地电流系统，后者又分为中性点不接地系统和中性点经消弧线圈或电阻接地，是我国低压电网（35KV及以下）的主要接地方式。

中性点不接地方式：这种系统中某相接地时，不构成短路回路，接地相电流也不大，不必迅速切除接地相，但这时接地相对地电压降低，金属性接地对地电压将至零，非接地相的对地电压升高，最高达到线电压，对绝缘水平要求高。

在电压等级较高的系统中，绝缘费用在设备总价格中占很大比例，降低绝缘水平带来的经济效益很显著，一般采用中性点直接接地方式，因此在我国110kV 及以上系统，中性点采用直接接地，60kV及以下系统采用中性点不接地。

近年来，随着电网的迅速发展，尤其是在城市电网中，电力电缆开始大量使用，造成系统的对地电容电流大幅增加，单相接地故障时，如系统仍持续运行容易发生电缆绝缘击穿，因此中性点不接地系统已不适应电网的发展，越来越多的开始采用中性点经消弧线圈或经电阻接地系统所替代。

中性点不接地系统发生接地故障时，故障线路零序电流的大小等于所有非故障线路的零序电流，保护配置为小电流接地选线装置。

对于接地电流较大的系统根据以上分析不宜采用中性点不接地方式，中性点经消弧线圈接地的优点在于其能迅速补偿中性点不接地系统单相接地时产生的电容电流，减少弧光过电压的发生。

由于经消弧线圈补偿后接地电容电流降低，所以大部分经消弧线圈接地系统保护也采用小电流接地选线装置。

中性点经消弧线圈接地系统虽然能降低接地电流，使系统继续供电，但在接地电流大于30A时，产生的电弧不能自熄，造成弧光接地，不利于电网安全运行。

此引出中性点经电阻接地特别是小电阻接地系统。

小电阻接地也可以说属于大电流接地系统的一种，其实现方式又分为两种：一种为主变低压侧为星型经小电阻接地（或星/星/角，角侧为平衡绕组），另一种为经接地变接地，接地变接入系统的作用是为中性点不接地系统引出一个中性点。

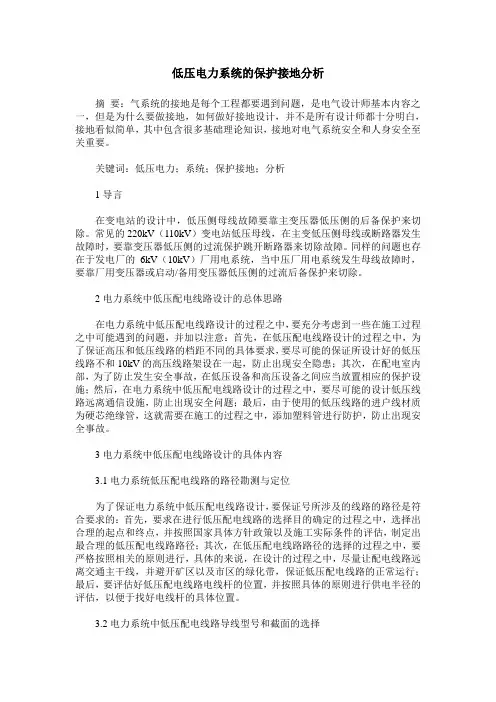

低压电力系统的保护接地分析摘要：气系统的接地是每个工程都要遇到问题，是电气设计师基本内容之一，但是为什么要做接地，如何做好接地设计，并不是所有设计师都十分明白，接地看似简单，其中包含很多基础理论知识，接地对电气系统安全和人身安全至关重要。

关键词：低压电力；系统；保护接地；分析1导言在变电站的设计中，低压侧母线故障要靠主变压器低压侧的后备保护来切除。

常见的220kV（110kV）变电站低压母线，在主变低压侧母线或断路器发生故障时，要靠变压器低压侧的过流保护跳开断路器来切除故障。

同样的问题也存在于发电厂的6kV（10kV）厂用电系统，当中压厂用电系统发生母线故障时，要靠厂用变压器或启动/备用变压器低压侧的过流后备保护来切除。

2电力系统中低压配电线路设计的总体思路在电力系统中低压配电线路设计的过程之中，要充分考虑到一些在施工过程之中可能遇到的问题，并加以注意：首先，在低压配电线路设计的过程之中，为了保证高压和低压线路的档距不同的具体要求，要尽可能的保证所设计好的低压线路不和10kV的高压线路架设在一起，防止出现安全隐患；其次，在配电室内部，为了防止发生安全事故，在低压设备和高压设备之间应当放置相应的保护设施；然后，在电力系统中低压配电线路设计的过程之中，要尽可能的设计低压线路远离通信设施，防止出现安全问题；最后，由于使用的低压线路的进户线材质为硬芯绝缘管，这就需要在施工的过程之中，添加塑料管进行防护，防止出现安全事故。

3电力系统中低压配电线路设计的具体内容3.1电力系统低压配电线路的路径勘测与定位为了保证电力系统中低压配电线路设计，要保证号所涉及的线路的路径是符合要求的：首先，要求在进行低压配电线路的选择目的确定的过程之中，选择出合理的起点和终点，并按照国家具体方针政策以及施工实际条件的评估，制定出最合理的低压配电线路路径；其次，在低压配电线路路径的选择的过程之中，要严格按照相关的原则进行，具体的来说，在设计的过程之中，尽量让配电线路远离交通主干线，并避开矿区以及市区的绿化带，保证低压配电线路的正常运行；最后，要评估好低压配电线路电线杆的位置，并按照具体的原则进行供电半径的评估，以便于找好电线杆的具体位置。

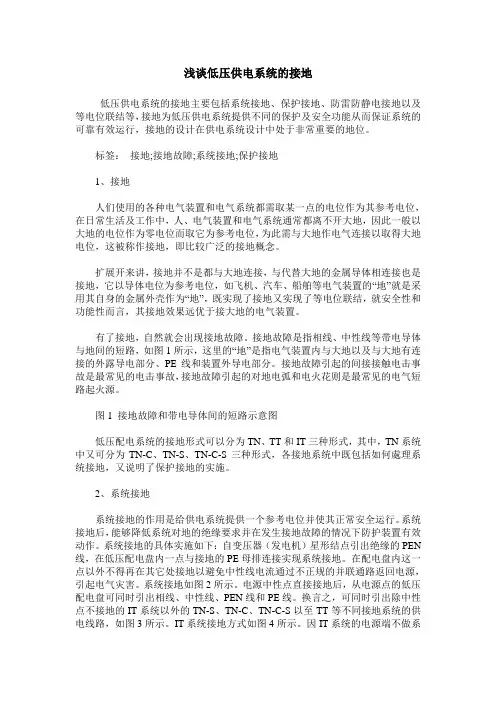

浅谈低压供电系统的接地低压供电系统的接地主要包括系统接地、保护接地、防雷防静电接地以及等电位联结等，接地为低压供电系统提供不同的保护及安全功能从而保证系统的可靠有效运行，接地的设计在供电系统设计中处于非常重要的地位。

标签：接地;接地故障;系统接地;保护接地1、接地人们使用的各种电气装置和电气系统都需取某一点的电位作为其参考电位，在日常生活及工作中，人、电气装置和电气系统通常都离不开大地，因此一般以大地的电位作为零电位而取它为参考电位，为此需与大地作电气连接以取得大地电位，这被称作接地，即比较广泛的接地概念。

扩展开来讲，接地并不是都与大地连接，与代替大地的金属导体相连接也是接地，它以导体电位为参考电位，如飞机、汽车、船舶等电气装置的“地”就是采用其自身的金属外壳作为“地”，既实现了接地又实现了等电位联结，就安全性和功能性而言，其接地效果远优于接大地的电气装置。

有了接地，自然就会出现接地故障。

接地故障是指相线、中性线等带电导体与地间的短路，如图1所示，这里的“地”是指电气装置内与大地以及与大地有连接的外露导电部分、PE线和装置外导电部分。

接地故障引起的间接接触电击事故是最常见的电击事故，接地故障引起的对地电弧和电火花则是最常见的电气短路起火源。

图1 接地故障和带电导体间的短路示意图低压配电系统的接地形式可以分为TN、TT和IT三种形式，其中，TN系统中又可分为TN-C、TN-S、TN-C-S三种形式，各接地系统中既包括如何處理系统接地，又说明了保护接地的实施。

2、系统接地系统接地的作用是给供电系统提供一个参考电位并使其正常安全运行。

系统接地后，能够降低系统对地的绝缘要求并在发生接地故障的情况下防护装置有效动作。

系统接地的具体实施如下：自变压器（发电机）星形结点引出绝缘的PEN 线，在低压配电盘内一点与接地的PE母排连接实现系统接地。

在配电盘内这一点以外不得再在其它处接地以避免中性线电流通过不正规的并联通路返回电源，引起电气灾害。

浅谈低压系统中接地与接零低压系统在安装电气设备时须考虑接地和接零的问题。

接地和接零的目的：其一是为了电气设备的正常工作，如工作接地，其二是为了保障人身和设备的安全，如接地保护和接零保护。

接地和接零保护是电气技术中所采取的安全措施之一。

标签：低压系统电气设备电力系统接地与接零低压系统在安装电气设备时须考虑接地和接零的问题。

接地和接零的目的：其一是为了电气设备的正常工作，如工作接地，其二是为了保障人身和设备的安全，如接地保护和接零保护。

接地和接零保护是电气技术中所采取的安全措施之一。

电力系统和电气设备的接地和接零，按其不同的作用分为工作接地、保护接地、重复接地和接零。

如图所示：一、工作接地—变压器和发电机的中性点直接或经消弧线圈直接接地，其作用是为了保证电气设备在正常和事故情况下可靠地工作，是在三相负载不对称的情况下使相线对地电压不变，三相电压保持并衡和对称，否则会造成三相电压不等，阻抗大的一相电压高，阻抗小的一相电压低。

工作接地是电力系统和电气设备安全运行的必须条件，一定要安全可靠，变压器的中性点要和接地装置接触要良好，否则就会造成变压器中性点漂移，三相电压不一致。

如单位800KV A变压器在95年就发生过如此之事，因变压器中性点与接地装置接触不良导致线电压AC相410V，BC相380V不一致现象。

检查整修后恢复正常。

保护接地和接零就是为了保证人身安全，防止发生触电事故，须将电气设备的外壳与接地装置或系统零线作良好的金属连接。

在三相四线制系统中安装电气设备时，从安全防护角度考虑，采取接地保护好或是选择接零保护较合适是电气专业人员十分关心的问题。

从理论上讲采取接零保护比采取接地保护要好。

其原理分析如下：如图所示当设备选用接地保护时，如果发生单相碰壳接地短路如下图所示，其短路电压（即设备外壳的对地电压）和短路电流可以用下式表示：短路电流IJD=UX/RJD+R/JD 则短路电压UD=IJDR/JD=R/JDUX/RJD+R/JD 其中RJD——中性点接地电阻R/JD——保护接地电阻UX–为相电压假设接地电阻都相等则：IJD=UX/RJD+R/JD=UX/2 RJDUD=IJDR/JD=R/JDUX/RJD+R/JD=UD/2 显然设备上存在接地电压是相电压的二分之一。

低压电力系统的保护接地分析发表时间：2018-11-15T12:18:54.733Z 来源：《建筑学研究前沿》2018年第19期作者：罗志勇[导读] 对于低压电气设备接地系统的操作标准上尽管我国已经出台了有关这方面的规定与章程。

广东汇盈电力工程有限公司 528300 摘要：保护低压装置是接地系统的重要作用，就是电气设备不管在发生事故的状态下、外部环境突变的情况下或者处于正常的情况下，都会把大地当做元件，把电气装置同大地构成一个接地的电流回路，进而对电气设备装置及人们的用电安全上给予保护。

关键词：低压；电力系统；保护接地对于低压电气设备接地系统的操作标准上尽管我国已经出台了有关这方面的规定与章程，并且人们越来越重视保护接地系统的重要性，然而，在具体的操作当中，一些单位和企业因为一些技能掌握上不到位或者为了维护自身的利益，导致有一定的问题会存在于接地系统当中，对人们的生命财产安全上带来了较为严重的影响，所以正确分析其中出现的问题，是现阶段有关部门应该重视起来的工作。

1应该进行保护的装置分析1.1可导电的外壳和底座一旦可携带的电器用具、移动电器、电机、变压器等电器设备的外壳和底座及其发电机中性点的外壳等需要实施保护接地。

1.2电气设备中的金属组成部分或者金属材质电气设备中的各种金属支架和各种各样的金属构架等都包含在这一范围当中，例如配电箱和电气箱体操作平台等的电线电缆金属、金属框架、封闭式的组合电气箱体、封闭性发电机母线的金属保护层、具有金属箱体的箱式变电站等金属构架。

1.3其它应该进行保护接地的设备和装置例如电气设备传动装置、互感器的二次绕组等电气设备，此外，安装在配电线路塔杆上拥有控制功能的开关电气设备设备、有避雷线安装的电力线路塔杆等。

2分析存在的问题2.1TT接地系统中性线产生的问题①会导致电能的损失，利用接地对变压器的中性线进行了操作之后，会造成一些正常负荷电流向大地中随着接线流回，因为，中性线接地会造成不能够正常的投入使用剩余电流动作保护，这样就会损失一些电能。

电力系统中配电线路检修技术分析李荣荣摘要：电力系统配电线路作为电力传输的主要设备，具有保证电能安全、连续传输给电力用户的重要功能。

为了避免线路故障导致断电带来的不便，就要加大对配电运维风险的控制，对于设备的维护和检修也要加强管理力度。

本文针对当前我国电力系统中配电线路检修技术现状问题进行分析，并针对性提出了一些解决方法和建议。

关键词：电力系统；配电线路；检修前言：随着社会生产力的不断提高，电力系统也在人们越来越高的生产需求中逐步得到优化。

运检管理工作要适应公司深化改革创新、加快电网发展的要求，全面推进“大检修”体系建设，构建适应现代运维检修的体系。

因此，不断提高电力系统中配电线路的检修技术就成为了电力系统优化的重点项目。

1、配电线路检修的重要性作为电力系统的重要组成部分，配电线路的作用和影响是十分巨大的。

配电设备检修维护管理的目标就是确保各个元件及其相关运行设备的运行安全性和稳定性; 提升设备的动态稳定性、热稳定性以及绝缘性能; 维护配电网中设备装置的运行环境，防止元器件老化，最大限度延长设备使用寿命，保证设备的可靠运行。

做好配电线路的检修工作，不仅仅包括线路故障的排查，还包括对线路运行状态、影响线路安全运行因素的检查，根据检查结果，对线路未来的运行状态以及可能发生的故障进行预测，制定出相应的检修内容和检修方案。

配电线路的检修是十分重要的，主要表现在以下几个方面：①有效提高供电的安全性和可靠性，减少操作风险；②减少线路的维修，节约人力、物力和财力，从而提高电力企业的经济效益；③可以将线路故障扼杀在萌芽阶段，减少意外事故的发生，从而保证线路设备的安全以及电力工作人员的人身安全；④提升电网规划管理的效率和质量，通过线路检修，可以为电网规划提供相应的数据支持；⑤可以树立起良好的企业形象，使得企业获得更好的经济效益和社会效益。

2、配电线路检修管理原则配电线路检修维护管理主要是在保证企业、用户的安全和效益的基础上，系统分析供电企业所辖范围内的配电设备的运行、检修和维护情况，通过对配电设备的监控、巡视、检修、缺陷管理等，合理通过技术的监督管理、设备状态的评价以及故障风险分析等手段开展设备检修维护工作。

建筑电气低压配电设计中各种接地系统分析李炫耀摘要：社会发展日新月异，科技水平突飞猛进。

在此基础上，建筑业紧跟科技步伐，向智能化水平迈进。

在建筑工程中，电气设备占有重要的地位。

其设计是否符合高质量标准，直接影响设备运行的安全性和可靠性。

因此，建筑电气设计引起了社会的普遍关注。

科技的发展不仅促进了建筑业的繁荣发展，而且扩大了人们对电力的需求。

这就要求工程设计需结合具体情况，并从科学的角度选择最有效的接地系统，以满足用户的安全和实际需要。

关键词：建筑电气；低压配电设计；各种接地系统；分析导言：近年来，我国建筑行业逐步引进了大量先进的科学技术理论知识和专业技术装备，建筑行业整体向智能化和自动化方向发展。

为了实现我国社会和产业结构的可持续发展，人们逐渐将传统能源转化为电力资源，进行一系列的生产和生活。

因此，加强社会供电系统建设对保障社会市场经济稳定发展具有重要意义。

建筑电气设计工作作为我国建筑设计工作的重要组成部分，对保证建筑质量、用户人身安全和供电稳定具有十分重要的影响。

为保证用户的安全可靠的生活环境，需要建筑企业在设计阶段全面加强建筑设计质量管理，注重建筑电气低压配电系统的科学合理设计。

特别是在建筑电气低压配电系统的设计中，建筑低压配电系统的接地系统，设计人员应特别注意。

1 建筑电气低压配电设计中接地系统的原理由于大地的电阻率比较低，而且能够非常快速的吸收电荷，是确保接地安全最主要的物体。

建筑电气低压配电设计中，通过合理运用接地系统的方法，不仅能够增强用户用电的安全性和稳定性，而且还能够确保整个电力系统的运行效率得到有效保障。

在建筑电气低压配电设计时，接地系统包括负载侧接地系统和电源侧接地系统。

如果接地系统属于中性点，可以利用字母T来代表而在负载侧电源设备外露面，经过PEN线和PE线以及电源接地中性点则可以表示TN系统。

如果电气设备外露面直接接地，并且不与电源中性点相连接，彼此之间不会产生干扰。

在没有金属连接件的情况下，建筑低压配电接地系统可以用T来代表，而整个接地系统一般表示为TT系统。

低压电力系统的保护接地分析李荣根发表时间：2018-06-12T10:01:07.657Z 来源：《电力设备》2018年第5期作者：李荣根[导读] 摘要：接地在电气技术上具有很高的重要性、普遍性和复杂性。

（中山市明阳电器有限公司广东省中山市 528437）摘要：接地在电气技术上具有很高的重要性、普遍性和复杂性。

各种系统均有多种复杂的接地要求，而且是与系统紧密联系的组成部分。

关键词：接地：保护；低压电力系统；从功能性接地和非功能性接地两方面解析了接地的作用及保护原理，说明了防止电击措施有多种，等电位联结只是其中使用最广泛、方便和经济的一种。

一、低压系统接地分类低压系统接地分为TN、TT和IT。

第一种代表变压器中性点接地（工作接地）方式，第二种代表用电设备外壳接地方式。

T－直接接地；I－不接地；N－外壳与中性点金属连接；第一种决定电力系统的工作接地方式，第二种决定了设备的保护接地方式。

高压系统只是说工作接地包含有效接地和非有效接地，而低压系统不仅表明电源侧工作接地，同时还表明了用户侧的保护接地。

由于低压系统有中性线引出，因此，在分析计算时需考虑接地电流和接零电流，两者大小可能不一样。

高压系统的电气设备金属外壳都要求直接接地，低压系统设备金属外壳实质上也是要求直接接地。

那么外壳接地是不是就能起到保护作用呢？回答是否定的，只有满足一定的条件才是安全的。

根据《交流电气装置的接地设计规范》推荐：短时间（15 s）内体重50 kg的人承受的最大交流电流有效值是Ib＝116/t（mA），体重70 kg的人承受的最大交流电流有效值是Ib＝157/t（mA）。

长时间内作用在人身上的电压小于50 V（通过电流30 mA）是安全的。

出现接地故障时人体是否安全，小电流接地系统按照长时间接触验算。

大电流接地系统按照短时间接触验算。

1.保护接地。

为电气安全，将系统、装置或设备的一点或多点接地。

2.接地电压。

电气设备发生接地故障时，其接地部分与大地零电位点之间的电位差称之为接地电压。

浅谈低压配电线路的接地故障保护龚新根【摘要】简单分析低压侧单相接地短路保护,结合实际分析接地保护的选用.【期刊名称】《机电工程技术》【年(卷),期】2010(039)003【总页数】3页(P107-109)【关键词】单相接地短路保护;过流保护;零序电流保护;剩余电流保护等电位联结【作者】龚新根【作者单位】广深珠高速公路有限公司营运管理中心,广东东莞,523925【正文语种】中文【中图分类】TM8621 引言接地故障是指相线对地或与有地联系的导电体之间的短路，包括相线与大地、PE 线、PEN线、配电和用电设备的金属外壳等之间的短路。

当发生接地短路时，在接地故障的持续时间内，与它有关联系的电气设备和管道的外露可导电部分对地和装置外的可导电部分间存在故障电压，此电压可使人身遭受电击，也可因对地的电弧或火花引起火灾或爆炸，造成严重生命财产损失。

接地故障保护的设置应能防止人身间接电击以及电气火灾、线路损害等事故。

这要求保护电器不仅要能切断接地故障电流，而且应在规定的时间内切断。

广深高速公路自设10kV专用电网。

10kV供配电系统包括7条10kV电源进线、沿线21个10kV配电所、120多公里的10kV供电线路以及T接在线路上的120台箱式变电站。

每个配电所的高压开关设备都采用厦门ABB公司的ZS1型开关柜，安装有两台同容量、同厂家、同结线方式的油浸式电力变压器，分别为Ⅰ、Ⅱ段母线供电（如图1）。

T接在线路上的箱式变电站，为一公里范围内的公路主线照明路灯和监控设备提供380／220V的电源。

2 变压器低压侧单相接地短路保护的选用图 1 中 L 为 VV22－3×70＋1×35 电缆， QF1 为 MT06N2，QF2 为 NS250N，m 为 TMY－3 （80×8）＋50×5， l＝20m。

图1 配电房10／0.4kV供电简图表 1 中 Zphp＝（Rphp2＋Xphp2） 1／2， Id＝Un／（1.732·Zphp）I″＝1.05Un／（1.732·Zk）， Zk＝（Rk2＋Xk2） 1／2。

数据中心低压配电系统接地故障保护分析低压配电线路遍布各行各业，配电环境也相当复杂，不仅专业人员接触，也有非专业人员会触及，这就大大增加了线路发生故障的概率，如若设计、施工不当，将导致人身触电（间接接触）、或线路损坏，甚至引发电气火灾。

而接地系统是低压配电网络的重要组成部分，是一项复杂、事关安全的工程，接地形式与接地故障保护息息相关。

目前我国数据中心低压配电系统的接地形式主要为TN-S系统。

其低压配电设备、配电线路众多，造价昂贵，一旦出现故障如不能及时处置，会造成人员和财产的重大损失，对配电系统的可靠性要求很高。

为了更全面系统地说明低压配电系统接地故障保护，下面将各种系统接地形式及故障保护做法作横向的比较分析：电源端中性点接地方式系统形式外露可导电部分接线形式接地故障电流TN TN-C直接接地三相四线制与PEN相连较大TN-S 三相四线制 PE 与PE相连TN-C-S三相四线制 PE与PEN或PE相连TT 直接接地三相四线制单独接地小IT 不接地或高阻抗接地三相三线制单独接地较小注：本文接地故障保护措施所保护的电气设备，只适用于防电击保护分类为I类的电气设备1接地故障保护的一般规定（1）接地故障保护的设置应能防止人身间接电击及电气火灾、线路损坏等事故；（2）外露导电部分应按其系统具体条件与保护导体相连接。

可同时触及的外部可导电部分应接到同一个接地系统上；（3）当电气装置的接地故障保护不能满足切断故障回路的时间要求时，还应在局部范围内做辅助等电位联结。

2TN系统的接地故障保护TN系统配电线路接地故障保护的动作特性应符合下式要求：Zs*Ia≤Uo式中：Zs----接地故障回路阻抗，Ω；Ia-----保证保护电器在规定时间内自动切断故障回路电流，A；Uo-----相线对地标称电压，V。

如下图所示，当L3相发生接地故障时，电流在L3相导体、设备金属外壳，PE保护导体形成回路，流经电流为接地故障电流Id，Zs 为流过故障电流的相保回路电缆的阻抗，Uo为220V。

低压配电系统中接地与接零保护的分析与应用
吴舒萍
【期刊名称】《湖南理工学院学报（自然科学版）》
【年(卷),期】2014(000)003
【摘要】Various ground and neutral protection programs in low-voltage distribution system are described in detail, applications and limitation of TT, IT, TN-S,TN-C, TN-C-S systems and the hazards of combining neutral protection with ground protection are analyzed , recommendations for correct applications of various systems are given.%叙述了低压配电系统中各种接地保护与接零保护的方案，分析了TT、IT、TN-S、TN-C、TN-C-S五种系统的应用和局限性、及接零保护与接地保护混用的危害，对各种系统的正确应用给出了建议。

【总页数】5页(P49-53)
【作者】吴舒萍
【作者单位】福建水利电力职业技术学院电力工程系，福建永安 366000
【正文语种】中文
【中图分类】TM77
【相关文献】
1.低压配电系统接地和接零保护 [J], 邢登峰;朱光伟
2.矿山低压配电系统的接地保护与接零保护 [J], 李江;邹山亮
3.低压配电系统接地与接零保护的应用 [J], 莫秀金
4.低压配电系统中接地与接零保护探析 [J], 赵琦
5.低压配电系统中接地与接零保护 [J], 刘勇
因版权原因，仅展示原文概要，查看原文内容请购买。

建筑电气低压配电设计中各种接地系统的分析李国忠发表时间：2019-08-23T11:51:41.560Z 来源：《建筑细部》2018年第28期作者：李国忠[导读] 现代化的建筑结构越来越复杂，因此，对建筑电气低压供配电系统的要求越来越高。

这就需要我们在设计相应的接地保护系统时，充分考虑人们的使用要求，最大限度地保证人们的生命财产安全。

中南建筑设计院股份有限公司湖北武汉 430074摘要：现代化的建筑结构越来越复杂，因此，对建筑电气低压供配电系统的要求越来越高。

这就需要我们在设计相应的接地保护系统时，充分考虑人们的使用要求，最大限度地保证人们的生命财产安全。

在具体设计中，应根据电气设备的运行环境选择低压配电系统，并严格按照相关规定进行接地保护装置的设置，从而提高整个建筑工程的安全性和稳定性。

关键词：接地系统；电气设备；用电需求；电容量1 建筑电气低压配电设计中的接地系统的简述接地系统也就是一个接地网系统，在地下埋多个金属接地和导体形成的一个网状的电力接电系统，现在运用的范围十分的广阔。

建筑电气低压配电系统的接地是将大地和目标电气相连接的一个过程，一般由于大地的电阻十分的低，可以看作为零，但是电容较大，所以，在建筑电气低压配电的设计一定要保证用电的安全性，将电气的带电的一边和大地相连接，在实际的接电过程中，由于接地原理不同，使得接地的系统也就有所不同，在这些系统中，第一个字母表示电源端与地的关系，T代表了电源端有一点直接接地，I代表了电源端所有带电部分不接地或有一点通过阻抗接地。

第二个字母表示电气装置的外露可导电部分与地的关系，T代表了电气装置的外露可导电部分直接接地，此接地点在电气上独立于电源端的接地点，N代表了负荷端接地与电源端接地有直接电气连接。

C代表保护导体和中性导体合在一起，S代表了保护导体和中性导体是分开的。

因此，在建筑电气低压配电设计的各种接地系统中要注意到这两个方面，一方面是电源端导体接地问题，另一方面是系统中的负荷侧电气设置外露可导电部分接地的问题，这样能够有效的减少用电事故的发生，确保电力系统的安全和稳定。
