电力系统中的接地保护和接零保护

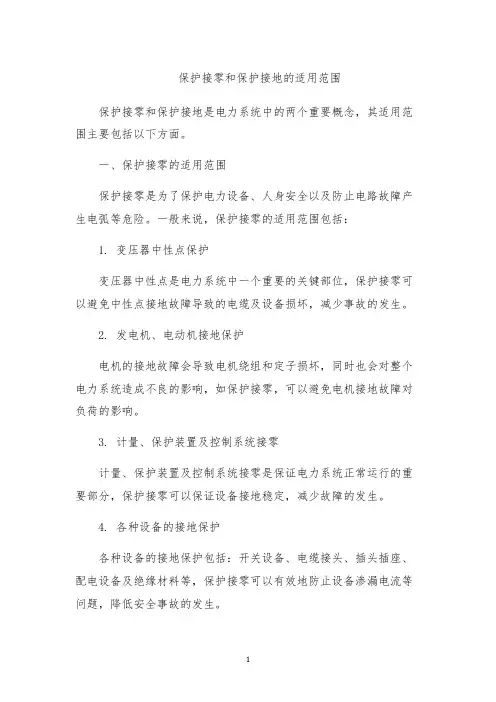

保护接零和保护接地的适用范围保护接零和保护接地是电力系统中的两个重要概念，其适用范围主要包括以下方面。

一、保护接零的适用范围保护接零是为了保护电力设备、人身安全以及防止电路故障产生电弧等危险。

一般来说，保护接零的适用范围包括：1. 变压器中性点保护变压器中性点是电力系统中一个重要的关键部位，保护接零可以避免中性点接地故障导致的电缆及设备损坏，减少事故的发生。

2. 发电机、电动机接地保护电机的接地故障会导致电机绕组和定子损坏，同时也会对整个电力系统造成不良的影响，如保护接零，可以避免电机接地故障对负荷的影响。

3. 计量、保护装置及控制系统接零计量、保护装置及控制系统接零是保证电力系统正常运行的重要部分，保护接零可以保证设备接地稳定，减少故障的发生。

4. 各种设备的接地保护各种设备的接地保护包括：开关设备、电缆接头、插头插座、配电设备及绝缘材料等，保护接零可以有效地防止设备渗漏电流等问题，降低安全事故的发生。

二、保护接地的适用范围保护接地是为了避免电路中因绝缘故障等原因引起的电流过大而导致设备损坏、火灾等危险。

一般来说，保护接地的适用范围包括：1. 变电站、变电所、配电室的接地保护变电站、变电所、配电室等电力设施的接地保护是电力系统中必不可少的一部分，保护接地可以有效避免因设备绝缘故障而产生的电流过大的问题。

2. 配电线路、电缆、绝缘材料等的接地保护配电线路、电缆、绝缘材料等都需要进行接地保护，以防止绝缘故障引起的电流过大，保护接地可以有效避免因此产生的危险。

3. 各种设备的接地保护各种设备的接地保护也是保护接地的重要适用范围，如发电机、变压器、开关设备、电缆接头、插头插座、绝缘材料等等都需要进行接地保护，以保证设备的正常运行。

保护接零和保护接地在电力系统中都有着广泛的适用范围，对于保障电力设备的正常运行和人身安全都至关重要。

保护接地和保护接零的原理一、保护接地的原理1、保护接地就是将正常情况下不带电，而在绝缘材料损坏后或其他情况下可能带电的金属部分用导线与接地体可靠连接起来的一种保护方式。

2、保护接地是为防止电气装置的金属外壳、配电装置的构架和线路杆塔等带电危及人身和设备安全而进行的接地。

3、保护接地的基本原理是限制漏电设备对地的泄露电流，使其不超过某一安全范围，一旦超过某一整定值保护器就能自动切断电源。

4、保护接地通常用于对地绝缘的配电系统，即中性点不接地系统。

1）如上图所示，电气设备若没有采取保护接地，当一相绝缘损坏漏电使金属外壳带电时，操作人员误触及漏电设备，故障电流将通过人体和线路对地绝缘阻抗构成回路。

绝缘阻抗是绝缘电阻和分布电容的并联组合，其接地电流的大小与线路绝缘的好坏、分布电容的大小及电网对地电压的高低成正比。

线路的绝缘越坏，对地分布电容越大、电压越高、触电的危险性越大。

2）如上图所示，漏电设备采取保护接地措施以后，故障电流将会通过接地体流散，流过人体的电流仅是全部接地电流中的一部分，通过人体电流Ib=IeRo/（Ro+Rb），Rb与Ro并联接地电阻Ro越小，流过人体的电流Ib就越小。

人体电阻（一般约为1000Ω）比接地电阻（一般小于4Ω）大的多，根据并联分流公式可知，绝大部分电流通过接地体形成回路，流过人体的电流很小，从而保证了人身安全。

为了限制设备漏电时外壳对地电压不超过安全范围，要求保护接地阻值不大于4Ω。

5、保护接地也有用在中性点接地系统如TT系统的，但有局限性。

1）上图中U为电网电压，Rde和Rpe分别为中性点接地电阻和保护接地电阻，当某相碰壳时，如忽略相线阻抗及电源内阻的影响，则接地电流Ie=U/（Rde+Rpe），若U=220V，Rde=4Ω，Rpe=4Ω则Ie=27.5A。

在接地短路电流Ie作用下，线路保护装置动作切断电源，保证了人身安全。

2）若保护装置未动作，则故障设备外壳对地电压U=IeRpe=27.5×4=110V，若保护接地电阻大于中性点接地电阻，设备外壳的对地电压将会超过110V，危险性更大。

PEN是保护接地线和工作零线共用的一种方式，一般属于三相四线制供电系统的常用方式；PE
是保护接地线专用线，一般用于三相五线制供电系统中。

PE 是接地线 PEN 是接零线
接地保护与接零保护统称保护接地，是为了防止人身触电事故、保证电气设备正常运行所采取的一项重要技术措施。

这两种保护的不同点主要表现在三个方面：
一是保护原理不同。

接地保护的基本原理是限制漏电设备对地的泄露电流，使其不超过某一安全范围，一旦超过某一整定值保护器就能自动切断电源；接零保护的原理是借助接零线路，使设备在绝缘损坏后碰壳形成单相金属性短路时，利用短路电流促使线路上的保护装置迅速动作。

二是适用范围不同。

根据负荷分布、负荷密度和负荷性质等相关因素。

TT系统通常适用于农村公用低压电力网，该系统属于保护接地中的接地保护方式；TN系统（TN系统又可分为TN-C、
TN-C-S、TN-S三种）主要适用于城镇公用低压电力网和厂矿企业等电力客户的专用低压电力网，该系统属于保护接地中的接零保护方式。

当前我国现行的低压公用配电网络，通常采用的是TT 或TN-C系统，实行单相、三相混合供电方式。

即三相四线制380/220V配电，同时向照明负载和动力负载供电。

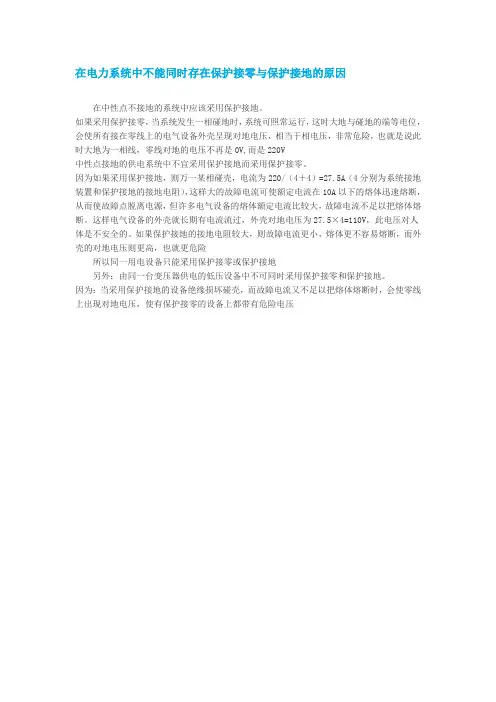

在电力系统中不能同时存在保护接零与保护接地的原因
在中性点不接地的系统中应该采用保护接地。

如果采用保护接零，当系统发生一相碰地时，系统可照常运行，这时大地与碰地的端等电位，会使所有接在零线上的电气设备外壳呈现对地电压，相当于相电压，非常危险，也就是说此时大地为一相线，零线对地的电压不再是0V,而是220V
中性点接地的供电系统中不宜采用保护接地而采用保护接零。

因为如果采用保护接地，则万一某相碰壳，电流为220/（4＋4）=27.5A（4分别为系统接地装置和保护接地的接地电阻），这样大的故障电流可使额定电流在10A以下的熔体迅速熔断，从而使故障点脱离电源，但许多电气设备的熔体额定电流比较大，故障电流不足以把熔体熔断。

这样电气设备的外壳就长期有电流流过，外壳对地电压为27.5×4=110V，此电压对人体是不安全的。

如果保护接地的接地电阻较大，则故障电流更小，熔体更不容易熔断，而外壳的对地电压则更高，也就更危险
所以同一用电设备只能采用保护接零或保护接地
另外：由同一台变压器供电的低压设备中不可同时采用保护接零和保护接地。

因为：当采用保护接地的设备绝缘损坏碰壳，而故障电流又不足以把熔体熔断时，会使零线上出现对地电压，使有保护接零的设备上都带有危险电压。

接地保护与接零保护接地保护：为防止因电气设备绝缘损坏而遭受触电危险，将电气设备得金属外壳与接地体相连,称为接地保护。

接零保护:为防止因电气设备绝缘损坏而使人身遭受触电危险，将电气设备得金属外壳与变电器中性线相连接就称为接零保护。

接地:在电力系统中，将电气设备与用电装置得中性点、外壳或支架与接地装置,用导体作良好得电气联接叫接地。

接零:将电气设备与用电装置得金属外壳与系统零线相连接叫做接零。

接地与接零得目得:一就是为了电气设备得正常工作(工作性接地),另一目得就是为了人身与设备得安全（保护性接地与接零)接地保护适用于三相三线或三相四线制得电力系统。

在这种电网中，凡由于绝缘破坏或其它原因而可能呈现危险电压得金属部份,例如变压器、电动机以及其它电器等得金属外壳与底座均可采用接地保护。

(一般电厂均采用三相四线制系统）接零保护适用于三相四线制中性点直接接地得低压电力系统中，电气设备外壳可采用接零保护。

当采用接零保护时,除电源变压器得中性点必须采取工作接地以外,同时对零线要在规定得地点采取重复接地。

中性点：发电机、变压器与电动机得三相绕组星形联接得公共点称为中性点，如果三相绕组平衡,由中性点到各相外部接线端子间得电压绝对值必然相等.零点:如果中性点就是接地得则该点又称为零点。

中性线:从中性点引出得导线称作中性线;而从零点引出得导线称作零线。

三相五线制系统:三相四线制系统中,除中性线之外，再从电源中性点单独引出一根保护线(ＰＥ线)所形成得系统，称为三相五线制系统。

，通常用在低压配电系统中。

中性线具有如下功能:用来接使用相电压得设备;用来传导三相不平衡电流与单相电流；用来减少负荷中性点得电压偏移。

PE线功能：保障人身安全,防止发生触电及带电外壳时得触电事故.通过保护线（PE),将设备得外露可导电部份得金属外壳接到电源中性点得接地点去。

当电气设备发生单相接地时，即形成单相短路,使设备或系统得保护装置动作，切除故障设备,防止人身触电。

保护接地与保护接零在电气系统的设计和维护中，保护接地和保护接零这两个概念无疑是非常重要的。

因为它们直接涉及到系统的安全和稳定性。

本文将就这两个概念进行详细的介绍和论述。

一、保护接地保护接地（即PE）是指将电气设备的导电部分与地面连接起来，以确保工作场所的人员和设备能够得到良好的绝缘和保护，同时防止电气设备及其周围产生的静电和过电压等引起的意外事故。

保护接地一般使用黄绿相间的导线来连接。

具体来说，保护接地在以下几个方面起到了重要的作用：1、防止触电危险。

保护接地可以帮助释放电气设备中的漏电流，从而有效防止电气设备中的漏电流对人体产生的威胁。

2、防止设备损坏。

保护接地可以将电气设备产生的过电压引到地面，从而保护设备的安全。

3、防止静电危险。

保持设备的接地状态还可以有效预防产生静电危险。

4、提升信号质量。

一些信号接口需要保持接地状态，以确保数据和信号的质量不受干扰。

二、保护接零电气设备的保护接零（即PE/N）是指将电气设备的导电部分与0V（零位）相连接的一种电气保护措施。

其作用是将设备的零位有效地与地面连接起来，从而保护设备的安全和稳定运行。

通常情况下，保护接零和保护接地是同时存在的。

具体来说，保护接零可以在以下几个方面起到重要作用：1、确保电气设备的安全性。

保护接零可以防止漏电流对设备的损坏和对人员产生安全隐患。

2、提升设备的工作效率。

保护接零可以有效降低环境中电气噪声和干扰，从而提升设备的工作效率。

3、加强设备的稳定性。

保护接零可以通过连接零线和牢固的连接来加强设备的稳定运行。

三、保护接地和保护接零的区别保护接地和保护接零的共同点就是它们都是为了保证电气设备的稳定、安全运行而采取的措施。

但是，它们也存在一些区别。

1、连接方式不同。

保护接地是将设备的导电部分与地面连接，而保护接零是将设备的导电部分与零位相连。

2、作用不同。

保护接地主要是防止漏电流对设备和人员产生危害，同时降低环境中电气噪声和干扰；而保护接零则更加侧重于保证设备的稳定和安全运行。

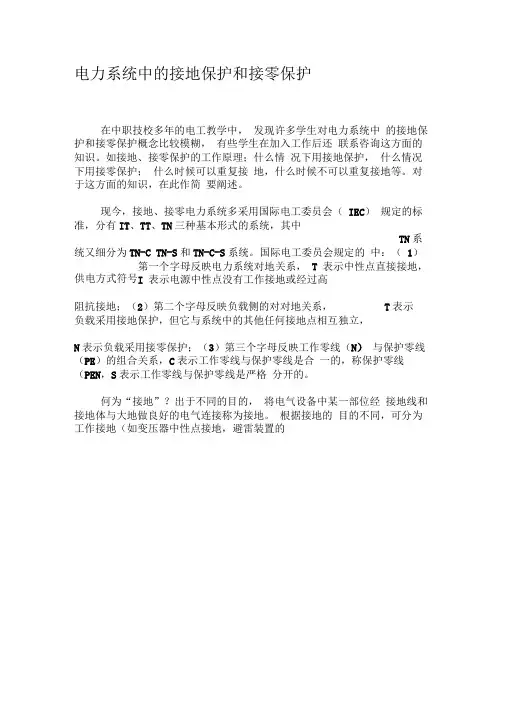

电力系统中的接地保护和接零保护在中职技校多年的电工教学中， 发现许多学生对电力系统中 的接地保护和接零保护概念比较模糊， 有些学生在加入工作后还 联系咨询这方面的知识。

如接地、接零保护的工作原理；什么情 况下用接地保护， 什么情况下用接零保护； 什么时候可以重复接 地，什么时候不可以重复接地等。

对于这方面的知识，在此作简 要阐述。

现今，接地、接零电力系统多采用国际电工委员会（ IEC ） 规定的标准，分有IT 、TT 、TN 三种基本形式的系统，其中统又细分为TN-C TN-S 和TN-C-S 系统。

国际电工委员会规定的 中：（ 1）第一个字母反映电力系统对地关系， T 表示中性点直接接地， I 表示电源中性点没有工作接地或经过高阻抗接地；（2）第二个字母反映负载侧的对对地关系， T 表示 负载采用接地保护，但它与系统中的其他任何接地点相互独立，N 表示负载采用接零保护；（3）第三个字母反映工作零线（N ） 与保护零线（PE ）的组合关系，C 表示工作零线与保护零线是合 一的，称保护零线（PEN ，S 表示工作零线与保护零线是严格 分开的。

何为“接地”？出于不同的目的， 将电气设备中某一部位经 接地线和接地体与大地做良好的电气连接称为接地。

根据接地的 目的不同，可分为工作接地（如变压器中性点接地，避雷装置的TN 系供电方式符号接地等）和保护接地。

、保护接地所谓保护接地是指为了人身安全的目的，将电气设备在故障情况下，可能呈现危险的对地电压的导电部分（设备的金属外壳或金属结构）与大地做紧密的电气连接。

保护接地的作用原理主要是分流原理，保护接地电阻值一般不大于 4 欧。

1. 保护接地在IT 系统中的应用IT 系统是指中性点不接地或经阻抗（约1000 欧）接地。

电气设备的外露可导电部分经各自的保护线PE分别直接接地的三相三线制低压配电系统（见图1）。

这种方式的供电系统在供电距离不长时，供电的可靠性、安全性好，一般用于不允许停电或要求严格地连续供电的地方。

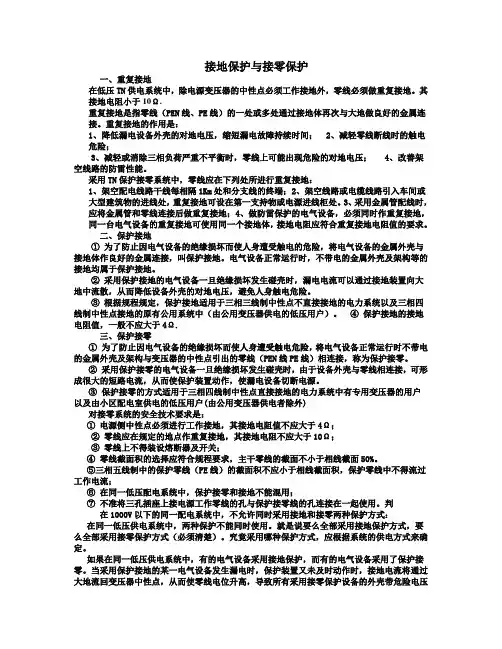

接地保护与接零保护一、重复接地在低压TN供电系统中，除电源变压器的中性点必须工作接地外，零线必须做重复接地。

其接地电阻小于10Ω.重复接地是指零线（PEN线、PE线）的一处或多处通过接地体再次与大地做良好的金属连接。

重复接地的作用是：1、降低漏电设备外壳的对地电压，缩短漏电故障持续时间；2、减轻零线断线时的触电危险；3、减轻或消除三相负荷严重不平衡时，零线上可能出现危险的对地电压；4、改善架空线路的防雷性能。

采用TN保护接零系统中，零线应在下列处所进行重复接地：1、架空配电线路干线每相隔1Km处和分支线的终端；2、架空线路或电缆线路引入车间或大型建筑物的进线处，重复接地可设在第一支持物或电源进线柜处。

3、采用金属管配线时，应将金属管和零线连接后做重复接地；4、做防雷保护的电气设备，必须同时作重复接地，同一台电气设备的重复接地可使用同一个接地体，接地电阻应符合重复接地电阻值的要求。

二、保护接地①为了防止因电气设备的绝缘损坏而使人身遭受触电的危险，将电气设备的金属外壳与接地体作良好的金属连接，叫保护接地。

电气设备正常运行时，不带电的金属外壳及架构等的接地均属于保护接地。

②采用保护接地的电气设备一旦绝缘损坏发生碰壳时，漏电电流可以通过接地装置向大地中流散，从而降低设备外壳的对地电压，避免人身触电危险。

③根据规程规定，保护接地适用于三相三线制中性点不直接接地的电力系统以及三相四线制中性点接地的原有公用系统中（由公用变压器供电的低压用户）。

④保护接地的接地电阻值，一般不应大于4Ω.三、保护接零①为了防止因电气设备的绝缘损坏而使人身遭受触电危险，将电气设备正常运行时不带电的金属外壳及架构与变压器的中性点引出的零线（PEN线PE线）相连接，称为保护接零。

②采用保护接零的电气设备一旦绝缘损坏发生碰壳时，由于设备外壳与零线相连接，可形成很大的短路电流，从而使保护装置动作，使漏电设备切断电源。

③保护接零的方式适用于三相四线制中性点直接接地的电力系统中有专用变压器的用户以及由小区配电室供电的低压用户(由公用变压器供电者除外)对接零系统的安全技术要求是：①电源侧中性点必须进行工作接地，其接地电阻值不应大于4Ω；②零线应在规定的地点作重复接地，其接地电阻不应大于10Ω；③零线上不得装设熔断器及开关；④零线截面积的选择应符合规程要求，主干零线的截面不小于相线截面50%。

电气设备接地、接零保护规定
电气设备的接地和接零保护是保障人员安全和设备正常运行的重要措施。

以下是关于电气设备接地和接零保护的一些规定：
1. 接地保护：电气设备的金属外壳、导体和其他可导电部分应该通过接地电缆与地面连接，形成可靠的接地路径。

接地的目的是保护人员免受电击，特别是在设备发生故障时。

2. 接零保护：接零保护是指将电气设备的零线与地线连接，形成一个低阻抗的回路。

接零保护的目的是保护人员免受电气设备故障时的触电风险。

在正常情况下，接零保护不会发生电流流动，只有在设备发生故障时，才会有电流流过接零线。

3. 接地电缆：接地电缆应该具备足够的导电能力和机械强度，能够抵抗电线的短期过载和短路电流。

接地电缆应该符合国家或地方的相关标准和规定。

4. 接地电极：接地电极是将电气设备的接地电缆连接到地面的设施。

常用的接地电极包括接地棒、接地网和接地塔等。

5. 接地系统：接地系统是由接地电缆、接地电极和其他设备组成的整体。

接地系统的设计和安装应该符合国家或地方的相关标准和规定。

需要注意的是，具体的接地和接零保护规定可能会因地域和行业的不同而有所变化。

因此，在进行电气设备的接地和接零保护时，应该参考和遵守当地的法律法规和行业标准。

第 1 页共 1 页。

如何正确选择保护接地接地保护与接零保护规范如何正确选择保护接地与接零方式，这里介绍了接地保护与接零保护规范设计、工艺标准，接地保护与接零保护的适用范围，以及不同供配电系统中接地保护与接零保护的区分。

接地保护与接零保护规范采纳保护接地是当前我国低压电力网中的一种行之有效的安全保护措施。

由于保护接地又分为接地保护和接零保护，两种不同的保护方式使用的客观环境又不同，因此假如选择使用不当，不仅会影响客户使用的保护性能，还会影响电网的供电牢靠性。

作为公用配电网络中的电力客户，如何才能正确合理地选择和使用保护接地？一、接地保护与接零保护要认得和了解接地保护与接零保护，把握这两种保护方式的不同点和使用范围。

接地保护与接零保护统称保护接地，是为了防止人身触电事故、保证电气设备正常运行所实行的一项紧要技术措施。

这两种保护的不同点重要表现在三个方面：一是保护原理不同。

接地保护的基本原理是限制漏电设备对地的泄露电流，使其不超过某一安全范围，一旦超过某一整定值保护器就能自动切断电源；接零保护的原理是借助接零线路，使设备在绝缘损坏后碰壳形成单相金属性短路时，利用短路电流促使线路上的保护装置快速动作。

二是适用范围不同。

依据负荷分布、负荷密度和负荷性质等相关因素，《农村低压电力技术规程》将上述两种电力网的运行系统的使用范围进行了划分。

TT系统通常适用于农村公用低压电力网，该系统属于保护接地中的接地保护方式；TN系统（TN系统又可分为TNC、TNCS、TNS三种）重要适用于城镇公用低压电力网和厂矿企业等电力客户的专用低压电力网，该系统属于保护接地中的接零保护方式。

当前我国现行的低压公用配电网络，通常采纳的是TT或TNC系统，实行单相、三相混合供电方式。

即三相四线制380/220V配电，同时向照明负载和动力负载供电。

三是线路结构不同。

接地保护系统只有相线和中性线，三相动力负荷可以不需要中性线，只要确保设备良好接地就行了，系统中的中性线除电源中性点接地外，不得再有接地连接；接零保护系统要求无论什么情况，都必需确保保护中性线的存在，必要时还可以将保护中性线与接零保护线分开架设，同时系统中的保护中性线必需具有多处重复接地。

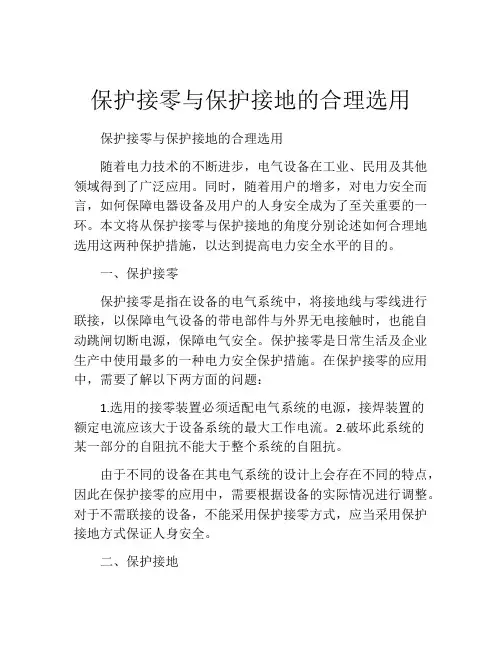

保护接零与保护接地的合理选用保护接零与保护接地的合理选用随着电力技术的不断进步，电气设备在工业、民用及其他领域得到了广泛应用。

同时，随着用户的增多，对电力安全而言，如何保障电器设备及用户的人身安全成为了至关重要的一环。

本文将从保护接零与保护接地的角度分别论述如何合理地选用这两种保护措施，以达到提高电力安全水平的目的。

一、保护接零保护接零是指在设备的电气系统中，将接地线与零线进行联接，以保障电气设备的带电部件与外界无电接触时，也能自动跳闸切断电源，保障电气安全。

保护接零是日常生活及企业生产中使用最多的一种电力安全保护措施。

在保护接零的应用中，需要了解以下两方面的问题：1.选用的接零装置必须适配电气系统的电源，接焊装置的额定电流应该大于设备系统的最大工作电流。

2.破坏此系统的某一部分的自阻抗不能大于整个系统的自阻抗。

由于不同的设备在其电气系统的设计上会存在不同的特点，因此在保护接零的应用中，需要根据设备的实际情况进行调整。

对于不需联接的设备，不能采用保护接零方式，应当采用保护接地方式保证人身安全。

二、保护接地保护接地是指将电器设备中的金属外壳或者其他带电金属部件同大地电位连接起来，这样可将这些部件直接接地，以保证人身安全。

在使用接地保护的过程中，需要注意以下几个方面：1.接地设备必须符合电气标准，且应由专业电气人员进行安装。

2.接地电阻应符合规定，且需定期检测检查，以确保其正常工作。

3.电气设备操作人员应该穿戴绝缘手套、工作鞋、工作帽等防护用品，以保障人身安全。

同时，需要明确的是，在一些特殊的设备上，如变压器、发电机、电焊机等，接地电流会随着负载大小的不同而发生变化。

此时，应采用保护接零的方式，以确保电气安全，避免人身伤害。

综上所述，保护接零和保护接地是电气安全中两个重要的措施。

在不同的电气设备中，选用合理的保护方式，能够有效地保障设备和人身安全。

为了达到最佳的保护效果，需要充分了解电气设备的实际情况，并采取相应的保护措施，以确保电气设备的正常工作和人员的健康安全。

电气保护中的保护接地和保护接零摘要：在实际的企业配电系统和民用配电系统中，操作人员接触最多的是线电压380Ｖ、相电压220V的低压配电网，低压配电网最易发生人身触电事故和设备事故，保护接地与保护接零是防止人身触电事故、保证电气设备正常运行的重要安全技术措施，本文就低压配电网中保护接地与保护接零系统存在的安全和隐患，提出正确选择和使用各类保护接地与保护接零系统方式。

关键词：配电网；接地保护；接零保护；漏电保护器1 保护接地与保护接零系统的安全原理保护接地与保护接零在本质上都是为了防止电气设备金属外壳意外带电而造成人身或设备事故，但两者的保护原理有所不同。

保护接地的基本原理是限制漏电设备对地泄露电流，使其不超过某一安全范围，一旦超过某一整定值，保护器就能立即自动切断电源。

保护接零的基本原理是借助接零线路，使设备绝缘损坏后碰到金属外壳形成单相金属性短路时，利用短路电流来使保护装置迅速动作，断开电源。

根据低压配电网线路结构、保护方式不同，可分为三个以下类型。

一是 IT系统。

IT系统是三相三线式接地系统，该系统变压器中性点不接地或经高阻抗接地，无中性线N，只有线电压380V，保护接地PE线各自独立接地。

该系统优点是当一相接地时，不会使外壳带有较大的故障电流，系统可照常运行。

缺点是不能配出中性线N，在低压配电网中该系统很少使用。

二是TT系统，常用于建筑物供电来自公共电网的地方。

TT系统的特点是中性点接地与PE线接地是分开的，该系统在正常运行时，不管三相负荷平衡与否，在中性线N带电的情况下，PE线始终都不会带电。

TT系统的安全作用原理；当某一相线直接接触到设备的金属外壳时，其对地电压为110ｍＡ，远远超过人体承受的安全电流值，触电的危险性很大，所以一般情况下不采用TT系统，如确有困难，应装设自动切断电源装置，即加装漏电保护器，保证系统供电、用电安全。

三是TN系统这套系统是目前常用的低压供电、配电系统，TN系统就是电源变压器中性点直接接地，用电设备金属外壳接中性线的接零保护系统，在这种系统中，它是利用某一相线碰到金属外壳时与中性线形成单相短路，使短路保护装置迅速动作，切断电源，消除触电危害。

什么是保护接地与保护接零电气设备的绝缘性能，是保证人身生命安全和电气设备安全以及正常生产工作的前提条件。

为了实现这些保护功能，在用电过程中必须对电气设备进行保护接地和保护接零。

•什么是保护接地呢？•保护接地就是在正常情况下，电气设备的金属外壳与带电部分是绝缘的，正常情况下设备的外壳不会带电，但是如果由于电气设备内部绝缘体的老化或者损坏，与外壳短接在一起时，电源就会传递到用电设备的金属外壳上来，由此电气设备的外壳就会带电。

如果外壳没有接地，这时如果操作设备的人员碰到带电的电气设备外壳，电流就会经过人体回到电源形成回路，此时操作人员就会触电。

•如果电气设备的外壳是接地的，那么当操作人员碰到电气设备外壳后，由于接地的电阻值远远小于人体的电阻值，所以大部分电流会经过接地装置形成回路，电流就会通过地线流入大地，而经过人体的电流很小几乎没有，对人身的伤害也就降低了。

如果当漏电电流较大时，线路中的漏电保护器就会动作跳闸，从而切断线路的电源，对人体实现保护作用。

保护接地适用于不接地的电网系统中，在该系统中主要是正常情况下不带电，但由于绝缘损坏或由于其它原因可能出现危险电压的金属导体部分，均应采用保护接地措施。

什么是保护接零？•保护接零是指在中性点接地系统中，将电气设备正常情况下运行时不带电的金属部分与外壳连接的金属构架与系统的中性线连接起来，以来实现保护人身安全的目的。

•如下图所示，保护接零线路中，电气设备的金属外壳，底座等与线路中的中性线连接起来。

当电气设备的绝缘损坏会导致其中的一相与外壳相连，导致外壳带电。

由于外壳采用了保护接零的措施，此时形成相线与中性线的单相短路，由于短路电流较大使线路中的保护装置迅速动作，切断电源实现保护功能。

•保护接零主要用于1000伏以下，电源中性点直接接地的供电系统中。

常见于变压器低压侧中性点接地的380v/220v三相四线制电网中，如应急照明及消防供电等需要自用配电变压器的系统中。

浅谈电力系统中接地和接零保护作者：吕明华来源：《华中电力》2014年第04期摘要：在低压供配电系统中，电气装置绝缘降低老化、因过电压击穿、外力损伤等原因，都可能使设备金属底座、设备金属外壳，金属框架等正常情况不带电的部分带电，为了防止设备意外带电引起电气设各损坏和人身触电伤亡事故。

为防止人体触电，保护人身安全，避免这类事故的发生，通常采取保护接地和保护接零的安全防护措施，使人可能接触到的设备外露导电部分的电位基本降低到接近地电位。

保护接地适用于电源中性点不接地或经阻抗接地的系统。

关键词：保护接地；保护接零；重复接地1、保护接地保护接地是为了防止接触电压和跨步电压的危险，将电气设备正常情况下不带电的金属外壳用导线和接地体可靠连接起来的一种保护接线方式，以防止设备外壳在故障情况下突然带电而造成对人体的伤害。

1.1 保护接地电阻保护接地电阻过大，漏电设备外壳对地电压就较高，触电危险性相应增加。

接地保护电阻过小，又要增加钢材的消耗和工程费用，因此，其阻值必须全面考虑。

在电源中性点不接地或经阻抗接地的低压系统中，当发生单相接地时，通常不会产生很大的接地电流，接地装置的接地电阻不宜超过Ω。

单台容量或并联容量不超过100KVA的变压器或发电机，由于内阻抗较大，不会产生较大的接地短路电流，其接地装置的接地电阻可放宽到l0Ω。

土壤电阻率较高的地区（砂土，多石土壤），保护接地电阻可允许不大于30Ω。

电压在1KV以下的中性点直接接地系统中的电气设备，其接地电阻一般也不超过4Ω。

1.2 保护接地的作用及原理保护接地的作用：在电气设备或装置发生绝缘击穿故障，其金属外壳（包括机座）对地有一定的电压，当人员接触到这些外壳时，造成人身触电伤害。

为防止这种触电事故发生，将这些设备或装置金属外壳接地，保护人的安全。

保护接地的原理是：当设备的绝缘击穿时，电流通过接地装置流人大地，接触电压或跨步电压小于外壳对地的全部电压值，限制漏电设备对地的泄露电流，使其不超过某一安全范围，一旦超过某一整定值，保护装置就能自动切断电源，起到保护作用。
