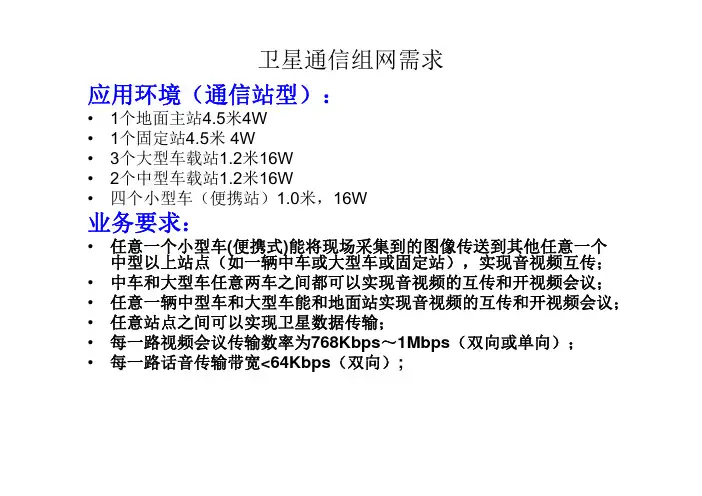

卫星通信组网需求应用环境（通信站型）：•1个地面主站4.5米4W•1个固定站4.5米4W45•3个大型车载站1.2米16W•2个中型车载站1.2米16W•四个小型车（便携站）1.0米，16W四个小型车便携站）米业务要求：•任意个小型车(便携式)能将现场采集到的图像传送到其他任意个任意一个小型车能将现场采集到的图像传送到其他任意一个中型以上站点（如一辆中车或大型车或固定站），实现音视频互传；•中车和大型车任意两车之间都可以实现音视频的互传和开视频会议；•任意辆中型车和大型车能和地面站实现音视频的互传和开视频会议；任意一辆中型车和大型车能和地面站实现音视频的互传和开视频会议；•任意站点之间可以实现卫星数据传输；•每一路视频会议传输数率为768Kbps～1Mbps（双向或单向）；•每一路话音传输带宽<64Kbps（双向）;地市级固定站LINKWAY便携站大型车载站大型车载站大型车载站便携站便携站便携站主用NCCL波段发射视频数据车载站配置示意图（大型车或中型车载站）1.2米Ku 频段天线Linkway 终端16W 功放LNBL 波段接收L 波段发射以太网交换机话音网关视频会议设备数据视频用户业务设备小型车（便携站）配置示意图1.0米Ku 频段天线Linkway 终端16W 功放LNBL 波段接收L 波段发射以太网交换机话音网关视频会议设备数据视频话音用户业务设备Linkway系统增加和删除载波Linkway网管系统具体增加和删除载波操作的说明如下：a. 在LinkWay网管中的TDMA载波组中增加新的载波，设置TDMA载波的中心频率及载波的符号速率。

b. 通过LinkWay网管界面定义新增载波支持的小站群组。

即b Li kW网管界面定义新增载波支持的小站群组即通过用户控制组窗口非常方便地定义允许工作在该载波上的小站（群）。

c. 以上增加载波的操作仅需在网管上操作即可，并可立即生效。

远端小站无需做任何操作。

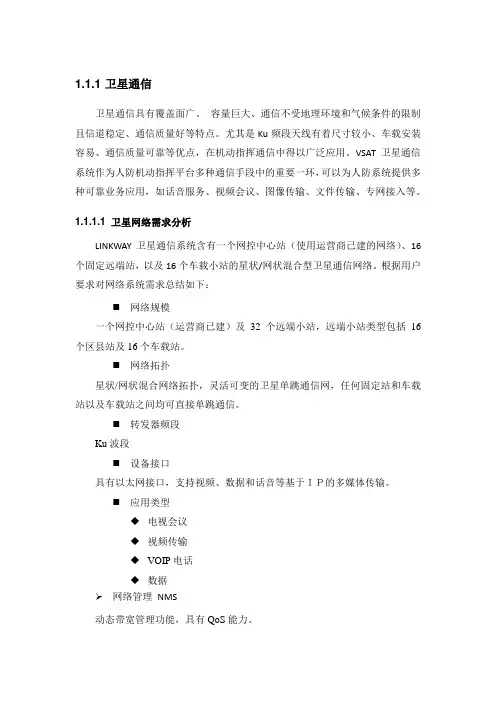

1.1.1 卫星通信卫星通信具有覆盖面广、容量巨大、通信不受地理环境和气候条件的限制且信道稳定、通信质量好等特点。

尤其是Ku频段天线有着尺寸较小、车载安装容易、通信质量可靠等优点，在机动指挥通信中得以广泛应用。

VSAT卫星通信系统作为人防机动指挥平台多种通信手段中的重要一环，可以为人防系统提供多种可靠业务应用，如话音服务、视频会议、图像传输、文件传输、专网接入等。

1.1.1.1 卫星网络需求分析LINKWAY卫星通信系统含有一个网控中心站（使用运营商已建的网络）、16个固定远端站，以及16个车载小站的星状/网状混合型卫星通信网络。

根据用户要求对网络系统需求总结如下：⏹网络规模一个网控中心站（运营商已建）及32个远端小站，远端小站类型包括16个区县站及16个车载站。

⏹网络拓扑星状/网状混合网络拓扑，灵活可变的卫星单跳通信网，任何固定站和车载站以及车载站之间均可直接单跳通信。

⏹转发器频段Ku波段⏹设备接口具有以太网接口，支持视频、数据和话音等基于ＩＰ的多媒体传输。

⏹应用类型◆电视会议◆视频传输◆VOIP电话◆数据网络管理NMS动态带宽管理功能，具有QoS能力。

1.1.1.2 系统总体设计我们充分理解应急卫星通信系统建设的需求和目标，即：利用Ku波段的空间段为远端站与中心站之间的多媒体数据传输提供高速、可靠、高效和灵活的卫星通信信道。

设计推荐的卫星通信系统不仅必须完全满足需求书中提出的工程现期业务要求，还必须具有方便、灵活和经济地实现系统规模不断扩充、业务容量不断提高和种类不断增加的能力。

LINKWAY是一个多载波、多速率、时分多址（TDMA）的VSAT平台。

它能够为要求带宽灵活的按需分配的企业宽带联网应用提供无缝全网状连接。

LINKWAY 系统能够支持上千台配有小口径天线的低成本终端。

单跳连接是它的标准功能，无需使用昂贵的主站就可以实现。

建议的LINKWAY系统具有如下特点：LINKWAY 系统可以实现跳频和跳速LINKWAY 系统支持在一个网络中同时使用不同速率、不同频率的载波收发信息，使网络变得更加灵活。
