现代电路分析

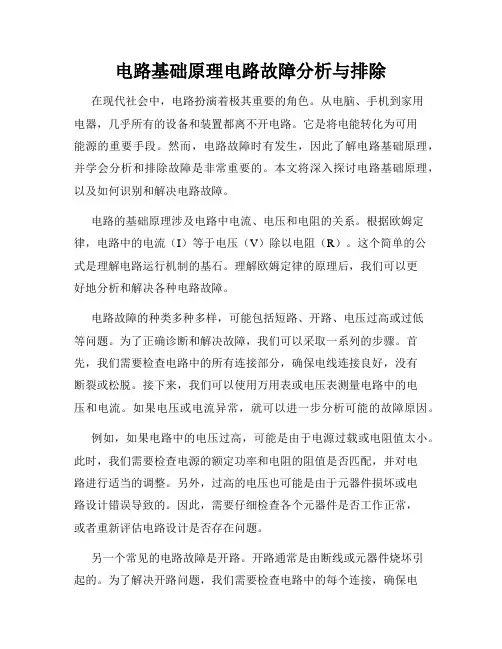

电路基础原理电路故障分析与排除在现代社会中，电路扮演着极其重要的角色。

从电脑、手机到家用电器，几乎所有的设备和装置都离不开电路。

它是将电能转化为可用能源的重要手段。

然而，电路故障时有发生，因此了解电路基础原理，并学会分析和排除故障是非常重要的。

本文将深入探讨电路基础原理，以及如何识别和解决电路故障。

电路的基础原理涉及电路中电流、电压和电阻的关系。

根据欧姆定律，电路中的电流（I）等于电压（V）除以电阻（R）。

这个简单的公式是理解电路运行机制的基石。

理解欧姆定律的原理后，我们可以更好地分析和解决各种电路故障。

电路故障的种类多种多样，可能包括短路、开路、电压过高或过低等问题。

为了正确诊断和解决故障，我们可以采取一系列的步骤。

首先，我们需要检查电路中的所有连接部分，确保电线连接良好，没有断裂或松脱。

接下来，我们可以使用万用表或电压表测量电路中的电压和电流。

如果电压或电流异常，就可以进一步分析可能的故障原因。

例如，如果电路中的电压过高，可能是由于电源过载或电阻值太小。

此时，我们需要检查电源的额定功率和电阻的阻值是否匹配，并对电路进行适当的调整。

另外，过高的电压也可能是由于元器件损坏或电路设计错误导致的。

因此，需要仔细检查各个元器件是否工作正常，或者重新评估电路设计是否存在问题。

另一个常见的电路故障是开路。

开路通常是由断线或元器件烧坏引起的。

为了解决开路问题，我们需要检查电路中的每个连接，确保电线没有断裂。

此外，我们还可以使用万用表进行测量，以确定是否有元器件损坏。

一旦发现元器件损坏，就需要将其更换为一个新的正常元器件。

对于短路故障，我们需要找出导致电流绕过正常路径的原因。

可能是由于电线之间的意外接触造成的。

我们可以仔细检查电路中的每个连接点，确保它们没有接触紧密，或者使用绝缘带进行绝缘处理。

另外，过高的电流也可能是由于电源电压异常或元器件故障导致的。

因此，我们需要检查电源和元器件是否正常工作，并针对具体情况进行相应处理。

现代电子电路与系统的分析设计与实现方法现代电子电路与系统的分析、设计与实现方法是指在设计电子电路和系统时，采用的一系列技术和工具，以确保电路和系统能够达到设计要求，并满足性能、可靠性和经济性等各方面的需求。

在现代电子技术的快速发展下，电子电路和系统设计面临着越来越多的挑战，因此分析、设计和实现方法变得越来越重要。

下面是一些常用的现代电子电路与系统的分析设计与实现方法：1. 基于硬件描述语言的设计：硬件描述语言（HDL）是一种用来描述电子系统硬件行为的语言。

通过使用HDL，设计人员可以对电路进行更高层次的抽象描述，从而更容易进行电路的分析和验证。

常用的HDL包括VHDL和Verilog。

2.元件级设计：元件级设计是指在电路设计中将电路拆分为可独立分析和设计的基本元件。

通过对各个元件的分析和设计，可以实现对整个电路的分析和设计。

3.数字信号处理（DSP）技术：数字信号处理技术在现代电子电路和系统中应用广泛。

通过使用DSP技术，可以对电路中的信号进行精确和高效的处理，以满足各种应用需求。

4.模拟电路分析与设计：模拟电路的分析与设计主要涉及电路的建模、分析和优化。

通过对电路元器件的特性进行数学建模，可以对电路的行为进行准确的分析，并通过各种优化方法来改进电路的性能。

5.电磁兼容性（EMC）设计：在现代电子电路和系统设计中，电磁兼容性是一个重要的考虑因素。

通过采用适当的布线和屏蔽技术，可以有效地减少电磁干扰和抗干扰能力，提高整个电路系统的EMC性能。

6.集成电路设计：集成电路设计是指将多个电路和系统集成到同一芯片上的设计方法。

通过采用现代的集成电路设计流程和工具，可以实现高度集成、低功耗和高性能的电子系统设计。

7.系统级设计和建模：系统级设计是指对整个电子系统进行高层次的建模和设计。

通过对系统功能、性能和约束进行详细分析和建模，可以优化整个电子系统的设计过程。

8.可靠性设计与分析：在现代电子电路和系统设计中，可靠性是一个重要的考虑因素。

现代电力电子技术的发展趋势及应用分析摘要：科技在迅猛发展，社会在不断进步，随着智能电网的发展与进步，使得信息化、自动化以及数字化的技术应用空间越来越大。

电力电子是建设智能化电网的基础所在，也是满足NB-IoT市场经济发展的重要技术所在。

因此，为了满足社会的发展，就需要对电力系统进行全面改革，使先进的电力电子技术应用到智能电网中。

关键词：电子技术；发展趋势；应用引言开展电力电子化新一代电力系统动态问题研究是保障电网安全稳定运行的重大需求。

装备是构成电力系统的基本要素，装备变革意味着客观研究对象的变革。

装备动态特性的变化意味着电力系统动力学现象及机理的变化，传统电力系统动态问题基础理论和关键技术的适应性面临重大挑战，装备替代的量变势将引起系统动态问题的质变。

开展新一代电力系统动态问题的研究是电网运行的迫切和重大的需求。

1基本概念首先针对电子技术，该项技术主要依靠电子设备对电力进行控制，可实现电力开闭控制、转换控制等，故在不同的控制要求下，电子技术又可以分为多种形式，诸如电力技术、转换器技术等。

因此本质上可以将电子技术视作一种元件控制技术，能够通过电力供给与切断、电力类型转换、电力强弱调整等方式使元件作出对应的动作，促使电气装置依照用户需求运作，实现控制目的。

同时电子技术在元件控制中会生成对应的数据，即电力数据，依照电力数据可知当前电力运作是否正常，也能判断电力的故障、安全水平等，便于及时处理异常，保障电力运作稳定。

其次针对电气控制，此概念的主要意义在于开发电气能源的利用价值，诸如利用弱电控制强电，再通过强电控制设备，最后设备运作满足需求，且随着控制技术的发展，电气控制不仅实现了自动化运作，控制对象也越来越多，故电气控制能够满足人们在生活或工作中的多种需求。

关于电气控制的自动化原理，从当前技术角度出发，主要是利用信号收发装置连接计算机与电气控制系统，用户可以从计算机上拟定指令，并发出信号，信号将被收发装置接收，随即发送给电气控制系统的控制单元，该单元将依照信号指令逐步控制设备，待指令执行完毕，控制目的达成。

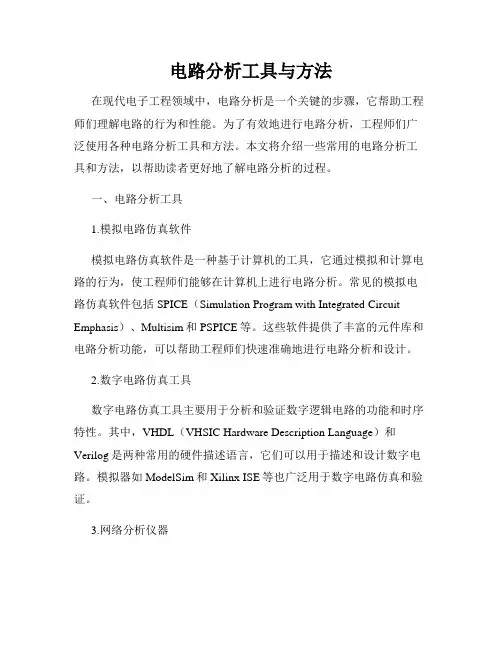

电路分析工具与方法在现代电子工程领域中，电路分析是一个关键的步骤，它帮助工程师们理解电路的行为和性能。

为了有效地进行电路分析，工程师们广泛使用各种电路分析工具和方法。

本文将介绍一些常用的电路分析工具和方法，以帮助读者更好地了解电路分析的过程。

一、电路分析工具1.模拟电路仿真软件模拟电路仿真软件是一种基于计算机的工具，它通过模拟和计算电路的行为，使工程师们能够在计算机上进行电路分析。

常见的模拟电路仿真软件包括SPICE（Simulation Program with Integrated Circuit Emphasis）、Multisim和PSPICE等。

这些软件提供了丰富的元件库和电路分析功能，可以帮助工程师们快速准确地进行电路分析和设计。

2.数字电路仿真工具数字电路仿真工具主要用于分析和验证数字逻辑电路的功能和时序特性。

其中，VHDL（VHSIC Hardware Description Language）和Verilog是两种常用的硬件描述语言，它们可以用于描述和设计数字电路。

模拟器如ModelSim和Xilinx ISE等也广泛用于数字电路仿真和验证。

3.网络分析仪器网络分析仪器是一种用于测试和分析电路的设备，它可以测量电路中的电压、电流和频率响应等参数。

网络分析仪器可以帮助工程师们了解电路的传输特性和频率响应，并进行滤波、放大和匹配等电路设计工作。

常见的网络分析仪器包括示波器、频谱分析仪和网络分析仪等。

二、电路分析方法1.基尔霍夫定律基尔霍夫定律是电路分析中最基本也是最重要的定律之一。

它包括基尔霍夫电流定律和基尔霍夫电压定律。

基尔霍夫电流定律指出，在任何一个电路节点，流入该节点的电流之和等于流出该节点的电流之和。

基尔霍夫电压定律指出，在任何一个封闭回路中，电压源的代数和等于电压降的代数和。

基尔霍夫定律可用于解决复杂电路中的节点电流和电压分析问题。

2.戴维南定理戴维南定理是一种电路分析方法，它可以将复杂的线性电路转化为更简单的等效电路，以方便分析和计算。

电路基础原理电路的稳态与暂态特性分析电路基础原理：电路的稳态与暂态特性分析电路是电子学的基础，是现代科技发展中不可或缺的组成部分。

掌握电路的基础原理对于电子工程师来说至关重要，其中电路的稳态与暂态特性是电路分析的重要内容之一。

本文将从理论和实践的角度介绍电路的稳态与暂态特性分析。

一、电路的稳态特性稳态是指电路在长时间内，电压、电流、功率等基本参数达到稳定的状态。

电路的稳态特性是通过分析电路中的电阻、电容、电感等元件的作用来理解和解释的。

1. 电阻的稳态特性电阻是电路中常见的元件，它能够阻碍电流流过。

在直流电路中，电阻的稳态特性可以通过欧姆定律来描述：当电阻两端有电压差时，通过电阻的电流与电压成正比，即I = V/R，其中I为电流，V为电压，R为电阻值。

2. 电容的稳态特性电容是电路中常见的元件，它能够储存电荷并且随时间的推移释放电荷。

在直流电路中，电容的稳态特性可以通过电容的充电和放电过程来理解。

当电容两端接入电源时，在初始时刻，电容不导电，电压为0。

随着时间的推移，电容会逐渐充电，电流逐渐减小，并最终达到稳态，电压达到电源的电压。

稳态时电容对稳定电流具有阻断作用。

3. 电感的稳态特性电感是电路中常见的元件，它能够储存磁场能量并且随时间的推移释放能量。

在直流电路中，电感的稳态特性可以通过电感的充电和放电过程来理解。

当电感两端接入电源时，在初始时刻，电感通过电感的磁场储存能量，并且阻碍电流的变化。

随着时间的推移，电感的磁场能量会逐渐释放，电流逐渐增加，并最终达到稳态，电感对稳定电流具有阻碍作用。

二、电路的暂态特性暂态是指电路在初始时刻或者在电路发生改变时，不同于稳态的状态。

电路的暂态特性是通过分析电路中的瞬时响应来理解和解释的。

1. 回路分析法当电路发生瞬态响应时，可以通过回路分析法来分析电路中电压和电流的变化。

回路分析法是通过建立回路方程和初始条件，利用基尔霍夫定律和欧姆定律，求解电路中各节点和分支的电压和电流。

现代电力电子技术报告SEPIC 电路分析一、电路结构图：图1为SEPIC 电路拓扑图V R图1 SEPIC 电路拓扑图二、 电路分析SEPIC 变换器原理电路如图1所示。

1L i 、2L i 分别为电感1L 、2L 上的电流，D 表示占空比，T 表示开关周期，on T 、off T 分别表示开关导通和关断的时间。

由于SEPIC 电路中存在两个电感，一般定义电路连续或不连续导电模式以整流二极管D 的导电模式为准。

在一个开关周期中开关管1Q 的截止时间()1-D T 内，若二极管电流总是大于零，则为电流连续;若二极管电流在一段时间内为零，则为电流断续工作。

若二极管电流在T 时刚好降为零，则为临界连续工作方式。

假设1C 很大，变换器在稳态工作时，1C 的电压基本保持不变（1）连续状态连续导电模式时电路工作可以分为1Q 导通和1Q 关断两个模态： 工作模态1：（0，on T ）模态V R图2 1Q 导通时SEPIC 电路等效电路图（连续）在这个模态中，开关管1Q 导通，二极管D 截止，如图2所示。

变换器有三个回路： 第一个回路：电源、1L 和1Q 回路，在g V 的作用下，电感电流1L i 线性增长; 第二个回路：1C ，1Q 和2L 回路，1C 通过1Q 和进行放电，电感电流2L i 线性增长; 第三个回路是2C 向负载供电回路，2C 电压下降，因2C 较大，故2C 上电压下降很少，可以近似地认为2C O U U =,流过1Q 的电流112=+Q L L i i i11=L g di L V dt(1) 22=L o di L U dt(2) 当t=on T 时，1L i 和2L i 达到最大值1max L i 和2max L i 。

工作模态2：（on T ，T ）模态V R图3 1Q 关断时SEPIC 电路等效电路图（连续）在t=on T 时刻，1Q 关断，此时形成两个回路，如图3所示：第一个回路：电源、1L 、1C 经二极管D 至负载回路，电源和电感1L 储能同时向1C 和负载馈送，1C 储能增加，而1L i 减小;第二个回路是2L 和D 至负载的续流回路，2L 储能释放到负载，故2L i 下降。

工程硕士研究生2014年《现代电力系统分析》复习提纲2014.6一、 简述节点导纳矩阵自导纳及互导纳的物理意义；试形成如图电路的节点导纳矩阵和节点阻抗矩阵。

答：节点导纳的阶数等于网络的节点数，矩阵的对角元素即自导纳等于与该节点连接的所有支路的导纳之和，非对角元素即互导纳则为连接两点支路导纳的负值。

（李）在电力网络中，若仅对节点i施加单位电压，网络的其它节点接地时，节点i对网络的注入电流值称为节点i的自导纳；此时其它节点j向网络的注入电流值，称为节点j对节点i的互导纳。

节点导纳矩阵为：在电力网络中，若仅对节点i施加单位电压，网络的其它节点接地即U =0时，节点i对网络的注入电流值称为节点i的自导纳；此时其它节点j向网络的注入电流值，称为节点j对节点i的互导纳。

j j jk jk j jk jk j j j jj Y 1021001102111211100112；李105.0001.111.1105.01.115.2100112j j jj j j j j j j Y 节点阻抗矩阵为：在电力网络中，若仅对节点i施加单位电电流。

22222544244424452k k k k k k k jZ ；李22.2222.205.64.44.424.44424.445j j j j j j j j j j j j j j j j Z 二、 写出下图所示变压器电路的П型等效电路及物理意义。

1：k答：1、物理意义： ①无功补偿实现开降压；②串联谐振电路；③理想电路（r<0）。

2、П型等效电路：20121212121022211211Y Y Y Y Y Y Y Y Y Y ，令U1=1时，点2接地U2=0 可得1210Y Y y T ，12Y k y T ，12102Y Y k yT 得：)1(Y 10k k y T ，)1(Y 220k k y T ，ky T 12Y 图一Y 10 Y 20 Y 12三、按Ward 等值写出图二等值表示成内部节点的功率（网络）方程式。

现代电力系统分析简介现代电力系统是指由发电厂、输电网、变电站和配电网等组成的一个庞大的能源供应系统。

在许多国家和地区，电力系统已经成为经济发展和人类生活的重要基础设施。

而现代电力系统的可靠性和安全性对于保障供电质量以及社会稳定至关重要。

因此，对于电力系统的分析和优化具有重要意义。

王锡凡是电力系统分析领域的知名学者和专家，在这个领域中做出了许多重要贡献。

他的研究主要集中在电力系统建模、功率流计算、稳态和暂态分析、电力市场等方面。

本文将以王锡凡的研究为基础，对现代电力系统的分析方法进行介绍和探讨。

电力系统建模电力系统建模是电力系统分析的基础。

它的主要目的是将复杂的电力系统抽象成一系列简化的数学模型，以便进行系统分析和优化。

王锡凡在电力系统建模方面做出了重要贡献，提出了准确有效的建模方法。

节点和支路模型电力系统可以看作是由节点和支路组成的网络。

节点表示电力系统中的发电厂、变电站、负荷等，支路表示节点之间的连接。

王锡凡提出了基于支路导纳矩阵的节点和支路模型，可以有效地描述电力系统中节点之间的电压和电流关系。

发电机模型发电机是电力系统中重要的组成部分，它负责将机械能转化为电能。

王锡凡提出了基于发电机精确模型的方法，可以准确地描述发电机的动态行为和输出特性。

负荷模型负荷是电力系统中消耗电能的部分，其行为和特性对电力系统的运行和稳定性有着重要影响。

王锡凡提出了基于负荷模型的方法，可以准确地描述负荷的功率特性和响应行为。

功率流计算功率流计算是电力系统分析中的重要环节，其主要目的是求解电力系统中各节点的电压和功率分布。

这对于电力系统的稳态分析和潮流控制具有重要意义。

王锡凡在功率流计算方面做出了重要贡献，提出了高效准确的计算方法。

潮流方程求解潮流方程是功率流计算中的核心问题，其主要目的是建立节点电压和功率之间的关系。

王锡凡提出了基于牛顿-拉夫逊方法的潮流方程求解方法，可以快速高效地求解大规模电力系统的潮流问题。

多工况潮流计算多工况潮流计算是电力系统分析中的一项重要任务，其主要目的是分析电力系统在不同负荷和故障条件下的稳态行为。
