CETOL 公差分析流程从3D 上测量出，槽的宽度为20mm ，轴的直径为19.5mm. 为了让轴顺利的能装配进槽里面，轴要放多大公差？槽要放多大公差？哪个公差对装配的影响大？下面通过CETOL 的分析，寻找以上的答案。
（2）启动CETOL，点read form Por/E 。
读取Pro/E 中的数据并与Pro/E 同步。
如果还没有Pro/E 启动文件的连接，点ADD 增加进去就可以了。
了。
增加一个连接。
选取槽下平面后，按CTRL 再选轴的下平面。
增加一个约束，选取槽的右边直面，按CTRL 选取轴的圆柱面。
约束类型如下图。
为了方便观看，把模型树全部展开。
CETOL 公差分析流程三元设计论坛 by gdutang看测量的变化范围，如下图可知：Worst-case 最小有0.2 干涉，最大有0.6 间隙可变范围的极限由0~1 蓝图区域为间隙在公差范围内的分布红色区域为间隙在公差范围内分布干涉部分（从此区域的面积可知发生干涉的概率）如下图：槽宽一半那尺寸对测量间隙的敏感度为1mm/mm. 意思是half-thickness 增加1mm，间隙增加1mm. CETOL 公差分析流程三元设计论坛 by gdutang统计贡献度百分比Radius 和half-thickness 对间隙的贡献度都是50%Worst-case 贡献度百分比Radius 和half-thickness 对间隙的贡献度都是50%以上的分析是half-thicknesst 和Radius 这两个尺寸的sigma=3 。
对供应商的要求采用CPK 来控制。
Edit rule 来换成用CPK 来控制。
（因为这两个尺寸的贡献度一样）如果有贡献度小的尺寸可以不用加严CETOL 公差分析流程三元设计论坛 by gdutang对尺寸加严后（公差没变还是±0.2），统计超差的红色区域明显减少了。
如果把CPK 加到1.33, 供应商可能制程能力可能没有那么高。
Pro-e5.0装配法Pro/E野火5.0之装配车间零件装配*特别注意：零件是装配体的父特征。
零件缺失装配体将无法打开。
一般步骤新建→组件→名称→取消√→确定→mmns_asm_design→确定→将组件添加到组件图标→预览→选择零件文件双击→右下角点选“在单独的窗口中显示组件”图标（选取约束参照更容易）→设定约束集（用户定义等12种链接类型）→如设定用户定义则启动约束类型（自动等11种）→选取约束参照（可以打开或不打开放置上滑面板）→√﹡装配时，两个零件未约束操作前交错在一起，可以用右键“移动组件”将欲装配的零件移开一点点就是了，不必将零件在单独的窗口中显示。
为看得更清楚，可用眼图标暂时关闭基准特征。
﹡允许对零件或组件进行装配。
约束类型自动：仅选取组件和组件的参照，系统猜测装配意图，自动给出适当约束，可满足大部分装配要求，但复杂装配有时判断不准。
匹配：反向共面。
对齐：同向共面、共点、共线、共轴。
﹡匹配与对齐中的偏移有三个选项：偏距：两面平行且有距离值。
定向：仅确立两面平行。
重合：两面重合。
插入：两旋转面共轴（与对齐的共轴一样功能）。
坐标系：坐标系重合（内定缺省约束）。
相切：两个面在切点接触。
在线点：基准点或顶点落于边（延伸边亦可）、轴或曲线上。
曲面上的点：基准点或顶点落于曲面或基准面上（延伸亦可）。
曲面上的边：一直线边落于曲面或基准面上（延伸亦可）。
固定：移动至合适位置后固定于当前位置。
缺省：即坐标系重合。
（这是装配第一个组件的常用方法。
）﹡“允许假设”是指系统自动允许加入假设达至完全约束。
当然完全约束后也可继续加入其它的约束条件成为“过渡约束”。
组件移动运动类型：定向模式：“移动”上滑板→定向模式→左键在绘图区点一下→按住中键即可以指针为中心自由旋转组件→“移动”退出。
平移：“移动”上滑板→平移→左键在绘图区点一下→移动组件至适当位置左键确定。
“平移”的运动参照面还可设定“垂直”或“平行”方向移动。
组装公差分析公差分析主要是探讨一个描述工件组合后，其公差变动模式，一个好的公差分析模式可以预测组件公差能吻合实际组件公差界限有多少，其预测之机率愈大愈好。

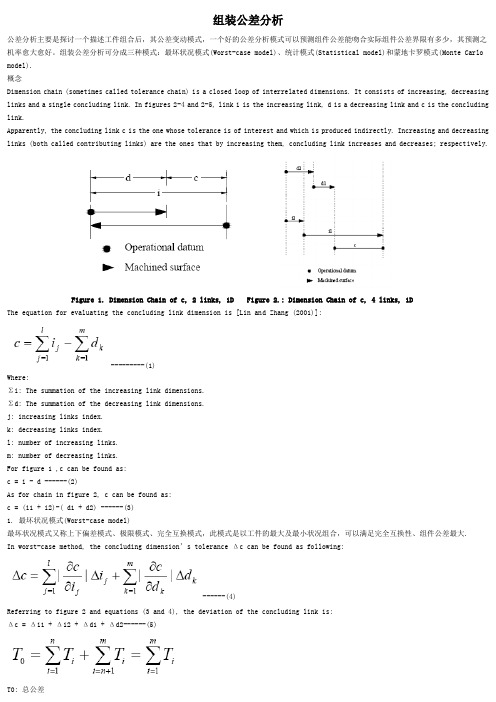

组装公差分析可分成三种模式：最坏状况模式(Worst-case model)、统计模式(Statistical model)和蒙地卡罗模式(Monte Carlo model).概念Dimension chain (sometimes called tolerance chain) is a closed loop of interrelated dimensions. It consists of increasing, decreasing links and a single concluding link. In figures 2-4 and 2-5, link i is the increasing link, d is a decreasing link and c is the concluding link.Apparently, the concluding link c is the one whose tolerance is of interest and which is produced indirectly. Increasing and decreasing links (both called contributing links) are the ones that by increasing them, concluding link increases and decreases; respectively.Figure 1. Dimension Chain of c, 2 links, 1D Figure 2.: Dimension Chain of c, 4 links, 1DThe equation for evaluating the concluding link dimension is [Lin and Zhang (2001)]:---------(1)Where:Σi: The summation of the increasing link dimensions.Σd: The summation of the decreasing link dimensions.j: increasing links index.k: decreasing links index.l: number of increasing links.m: number of decreasing links.For figure 1 ,c can be found as:c = i -d ------(2)As for chain in figure 2, c can be found as:c = (i1 + i2)-( d1 + d2) ------(3)1. 最坏状况模式(Worst-case model)最坏状况模式又称上下偏差模式、极限模式、完全互换模式，此模式是以工件的最大及最小状况组合，可以满足完全互换性、组件公差最大.In worst-case method, the concluding dimension’s tolerance Δc can be found as following:------(4)Referring to figure 2 and equations (3 and 4), the deviation of the concluding link is:Δc = Δi1 + Δi2 + Δd1 + Δd2------(5)T0: 总公差m: 零件之数目Ti: 各零件之公差2. 统计模式(Statistical model)大量生产的产品，其零组件因为生产过程的变异所造成的公差呈统计分布，统计公差分析虽然可以估算结果尺寸公差的特性，但实际的分布情形还是无法掌握，统计模拟即是透过随机取样的原理统计模式又称均方根和模式(Root sum squared model)，假设各零件公差都依据本身的特征或加工条件会符合常态之钟型曲线分布，且分布中心与公差带中心值相同,分布范围与公差范围也相同,组合公差为--------(6)m: 零件个数 , Ti :各零件之尺寸公差另一种堆栈统计公差观念如下In statistical method, the concluding dimension’s tolerance Δc can be found as following:--------(7)Referring to figure 2 and equations (5 and 7), the deviation of the concluding link is:------------------(8)Reduction if eliminated (贡献度)1. Statistical Contribution= ------------------------(9)2. Worst Case Contribution-------------------------------------------(10)其中 Ci : Worst Case Clearance蒙地卡罗模式(Monte Carlo model)「蒙地卡罗方法」是一种数值方法，利用随机数取样(Random sampling) 模拟来解决数学问题。
