Symantec NBU备份一体机技术建议书2017.2.9目录1概述 (4)1.1备份现状分析 (4)1.2备份系统设计原则 (5)1.3备份新架构和技术选择 (6)1.3.1全新磁盘备份一体机-NBU5230 (6)1.3.2NBU Appliance 5230所带来的改变 (7)1.4NBU备份一体机设计方案 (8)1.4.1总体架构 (8)1.4.2架构详解 (8)1.4.3架构优势 (10)1.5备份方案优点 (10)1.6方案说明 (11)1.6.1备份软件的版本 (11)1.6.2备份Oracle数据 (12)1.6.3备份数据的离线出库 (12)1.6.3.1Vault对磁带的管理 (12)1.6.3.2应急恢复 (14)1.6.4操作系统备份 (14)1.6.5数据复制和远程出库 (16)2NBU备份一体机实施方案 (17)2.1实施计划 (17)2.2具体工作安排 (17)2.3项目里程碑 (18)2.4提交的文档列表 (19)2.5用户方的配合工作 (20)2.6项目实施规范 (21)2.6.1备份策略规范 (21)2.6.2备份策略初步设计 (21)2.6.3备份策略命名规范 (21)2.6.4备份脚本规则 (23)2.6.5备份窗口规划 (24)2.6.6设备管理 (25)2.6.6.1存储单元命名规范 (25)2.6.6.2磁带介质集使用规则 (25)2.6.7catalog 备份 (26)3人员培训计划 (27)3.1现场培训 (27)3.2原厂学习 (27)1 概述企业最为宝贵的财富就是数据，要保证企业业务持续的运做和成功，就要保护基于计算机的信息。
人为的错误，硬盘的损毁、电脑病毒、自然灾难等等都有可能造成数据的丢失，给企业造成无可估量的损失。
对于任何核心业务系统，业务数据丢失更是一场大灾难，会导致系统文件、客户资料、业务数据的丢失，业务将难以正常进行。
这时，最关键的问题在于如何尽快恢复计算机系统，使其能正常运行。
引言在当今的信息化时代，数据备份成为企业必不可少的一项工作。
而NBU （NetBackup）作为一款优秀的备份解决方案，被广泛应用于各行各业。
本文旨在介绍NBU备份解决方案的基本原理和使用方法，以及常见问题的解决方案。
1. NBU备份解决方案概述1.1 NBU是什么？NBU是Symantec公司开发的一款备份和恢复软件，它能够提供稳定可靠的数据备份和恢复功能。
通过NBU，用户可以方便地实现数据的保护和灾难恢复。
1.2 NBU的工作原理NBU的工作原理可以简单概括为以下几个步骤：1.定义备份策略：用户可以通过NBU的管理界面定义备份策略，包括备份的时间、频率、备份对象等。
2.执行备份作业：根据备份策略，在预定的时间点开始执行备份作业。
NBU 会自动调度和管理备份作业的执行过程。
3.数据传输：NBU通过网络将备份数据传输到备份服务器，然后存储到磁盘库或者磁带库中。
4.数据恢复：当需要恢复数据时，用户可以通过NBU的管理界面选择相应的备份集进行恢复操作。
1.3 NBU的优势NBU备份解决方案具有以下几个优势：•高效稳定：NBU采用了并行备份技术，能够快速备份大量数据，提高备份效率。
•灵活可靠：NBU支持多种备份介质，包括磁盘和磁带，并提供了多种备份策略的选择，满足用户不同需求。
•安全性强：NBU支持数据加密和身份验证等安全措施，保护备份数据的机密性和完整性。
2. NBU备份解决方案的使用方法2.1 安装和配置NBU首先，用户需要在服务器上安装NBU软件，并根据实际情况进行基本配置，包括存储介质的选择、备份策略的定义等。
2.2 创建备份策略在NBU管理界面中，用户可以通过创建备份策略来定义备份对象、备份时间和频率等。
同时，用户还可以选择备份类型，如全量备份、增量备份或差异备份。
2.3 执行备份作业根据预定的备份策略，NBU会自动调度和执行备份作业。
在备份过程中，用户可以监控和管理备份作业，如暂停、终止或重新排队等。
赛门铁克VeritasNetbackup,nbu,备份解决方案XXX公司企业备份管理系统设计方案目录一．项目概述 (1)二．系统需求分析 (2)2.1、系统现状分析 (2)2.2、备份管理目的 (2)三.备份系统的设计方案 (4)3.1、系统设计原则 (4)3.2、备份架构设计 (4)3.3、备份架构说明 (5)3.4、备份软件配置及管理界面说明 (5)3.5、NBU产品简单介绍 (5)3.6、NBU基本概念 (7)3.7、NBU一些配置策略 (8)四.灾难恢复计划 (12)4.1、灾难恢复的意义 (12)4.2、灾难恢复的方式 (12)一．项目概述Xxx公司将会根据A公司的网络实际需求制定一套完整的数据备份，灾难恢复方案。
一个完整的企业数据备份与恢复解决方案就意味着：安全、性能与完美的集成；一条龙式的服务，包括产品的选择、服务与支持。
我们在选择备份系统时，既要做到满足系统容量不断增加的需求，又需要所用的备份软件能够支持多平台系统。
要做到这些，就要充分使用网络数据存储管理系统，在分布式网络环境下，通过专业的数据备份管理软件，结合相应的硬件和存储介质，对网络式的数据备份进行集中管理，从而实现自动化的备份、数据分级存储及灾难恢复等。
我公司的企业数据备份和恢复解决方案以Symantec的Veritas Netbackup 备份管理软件为基础，结合我公司多年来对各行业顶尖公司的服务支持经验，结合客户实际的业务发展与IT系统结构现状，帮助客户把重要的企业数据做备份保护，以防不测。
确保企业的业务连续性，使企业的IT系统能够充分满足企业战略发展的能力要求。
二．系统需求分析2.1、系统现状分析A公司的网络基础结构是基于Windows和UNIX平台，现在已经拥有超过N 台PC服务器，N台存储，一台小型机等。
A公司的网络核心应用包括了电子邮件、数据库服务器、文件服务器、域控制器等企业信息管理系统，为企业的发展提供了强有力的信息化支持。

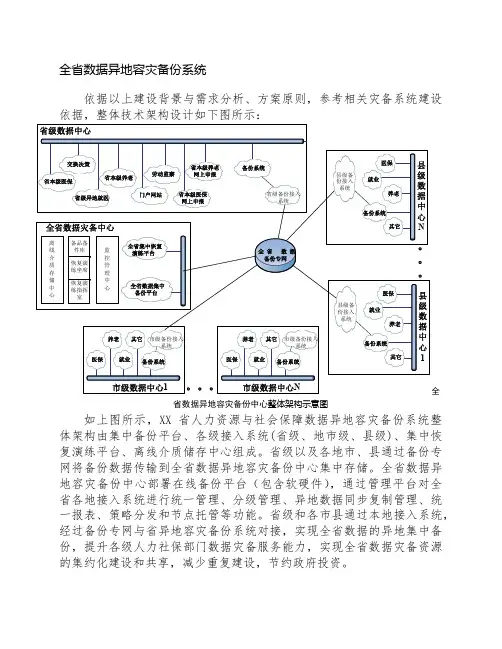

全省数据异地容灾备份系统依据以上建设背景与需求分析、方案原则，参考相关灾备系统建设依据，整体技术架构设计如下图所示：全省数据异地容灾备份中心整体架构示意图如上图所示，XX省人力资源与社会保障数据异地容灾备份系统整体架构由集中备份平台、各级接入系统(省级、地市级、县级)、集中恢复演练平台、离线介质储存中心组成。
省级以及各地市、县通过备份专网将备份数据传输到全省数据异地容灾备份中心集中存储。
全省数据异地容灾备份中心部署在线备份平台（包含软硬件），通过管理平台对全省各地接入系统进行统一管理、分级管理、异地数据同步复制管理、统一报表、策略分发和节点托管等功能。
省级和各市县通过本地接入系统，经过备份专网与省异地容灾备份系统对接，实现全省数据的异地集中备份，提升各级人力社保部门数据灾备服务能力，实现全省数据灾备资源的集约化建设和共享，减少重复建设，节约政府投资。
1、集中备份平台建设集中备份平台由全省数据灾备业务系统、全省数据灾备存储系统及全省灾备数据管理系统组成，全省数据备份业务系统是整个系统管理的核心，全省数据备份存储系统是整个系统的数据存储中心。
通过全省数据备份业务系统进行系统的统一管理，节点分层管理，可以灵活地满足平台共享、分层管理、节点自主服务等各种需求，解决分布式机构各种不同的管理需求。
集中备份平台由硬件平台和软件平台两大部分组成。
硬件平台部份包括：机架式管理服务器节点、计算节点、存储节点以及网络交换机等设备；软件平台包括：备份存储云柜控制管理中心、集群存储文件系统。
以基础设施云为基础，将机柜服务器中的计算、存储、网络资源构建成一个共享的资源池，备份云平台提供基础资源服务。
系统架构如下：如上图所示，在搭建集中备份平台时，全省灾备数据管理系统作为可视化的图形管理界面，能够直接或者间接管理整个集中备份平台中的所有元素，包括管理，配臵，监控以及定期输出备份平台的系统报表。
灾备业务系统则是实现控制整个数据灾备过程。

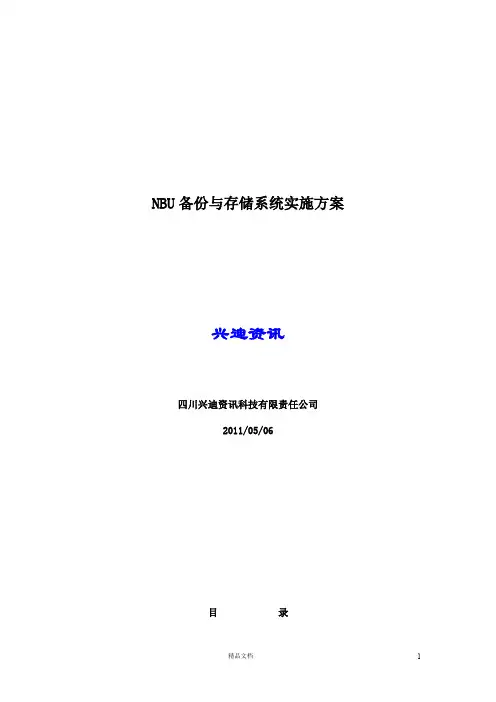

NBU备份与存储系统实施方案兴迪资讯四川兴迪资讯科技有限责任公司2011/05/06目录第一章环境概述1.1 概述采用了Symantec VERITAS NetBackup作为信息系统数据集中备份解决方案。
整个方案涉及整个系统的软硬件系统，包括数量众多的UWindows服务器、磁带库、磁盘阵列、光纤网络和各种数据库系统。
本文档讲述了NetBackup软件在各种服务器的补丁要求、安装、配置和管理，还包括如何配置NetBackup管理下的磁带库机械手和磁带机。
同时还设计了备份系统所需的各种表格，方便用户填写和管理。
1.2 名词解释从技术层面划分，NetBackup采用三层结构进行数据的备份和管理，包括NetBackup Master Server主备份服务器、NetBackup Server备份服务器（包含SAN Media Server）、以及NetBackup Client备份客户端和NetBackup Agent 备份代理模块。
其他的还包括各种选件模块。
集中备份方案主要包括以下几个基本模块：●备份主服务器模块：NetBackup Master Server●备份服务器：NetBackup Server●SAN介质服务器模块：NetBackup SAN Media Server●备份客户端：NetBackup Client●数据库联机备份代理：NetBackup Database Agent●手提电脑和桌面机备份模块：Desktop and Laptop Option●Windows智能灾难恢复模块：Intelligent Disaster Recovery Option●磁带库驱动：NetBackup Tape Drive Support●SAN磁带机共享模块：NetBackup Share Storage Option●磁带容灾模块：NetBackup Vault Option●NDMP模块：NDMP OptionNetBackup Master Server是备份系统主控服务器。

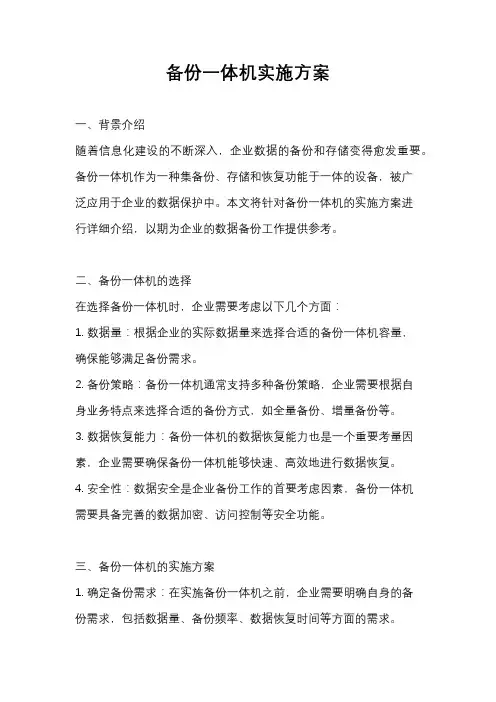

备份一体机实施方案一、背景介绍随着信息化建设的不断深入，企业数据的备份和存储变得愈发重要。
备份一体机作为一种集备份、存储和恢复功能于一体的设备，被广泛应用于企业的数据保护中。
本文将针对备份一体机的实施方案进行详细介绍，以期为企业的数据备份工作提供参考。
二、备份一体机的选择在选择备份一体机时，企业需要考虑以下几个方面：1. 数据量：根据企业的实际数据量来选择合适的备份一体机容量，确保能够满足备份需求。
2. 备份策略：备份一体机通常支持多种备份策略，企业需要根据自身业务特点来选择合适的备份方式，如全量备份、增量备份等。
3. 数据恢复能力：备份一体机的数据恢复能力也是一个重要考量因素，企业需要确保备份一体机能够快速、高效地进行数据恢复。
4. 安全性：数据安全是企业备份工作的首要考虑因素，备份一体机需要具备完善的数据加密、访问控制等安全功能。
三、备份一体机的实施方案1. 确定备份需求：在实施备份一体机之前，企业需要明确自身的备份需求，包括数据量、备份频率、数据恢复时间等方面的需求。
2. 设计备份方案：根据备份需求，设计合理的备份方案，包括备份策略、备份周期、数据存储位置等。
3. 选购合适的备份一体机：根据备份方案，选择适合的备份一体机产品，并进行采购。
4. 实施备份一体机：按照备份方案，对备份一体机进行部署和配置，确保备份系统能够正常运行。
5. 测试和优化：在备份一体机实施完成后，进行备份和恢复测试，发现问题及时优化备份方案和配置。
四、备份一体机的管理和维护1. 定期备份监控：企业需要定期监控备份一体机的备份情况，确保备份系统正常运行并及时发现问题。
2. 数据恢复测试：定期进行数据恢复测试，验证备份一体机的数据恢复能力。
3. 定期维护：定期对备份一体机进行维护，包括系统更新、安全漏洞修复等工作。
4. 定期备份策略评估：企业的业务和数据量可能会发生变化，定期对备份策略进行评估，确保备份方案与业务需求保持一致。

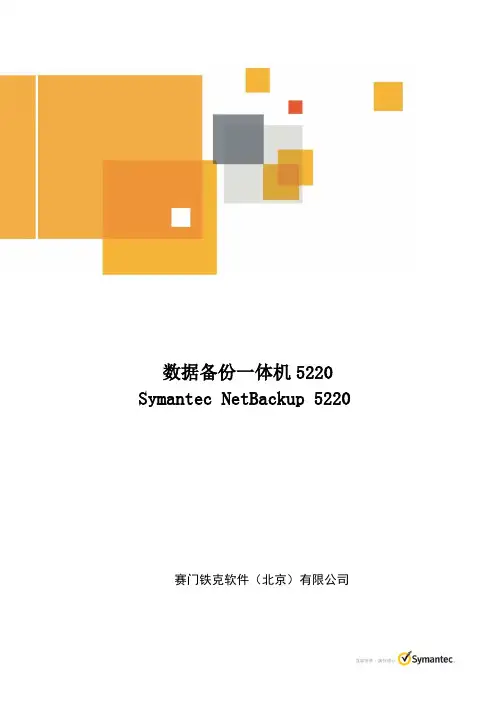

数据备份一体机5220 Symantec NetBackup 5220赛门铁克软件（北京）有限公司Symantec NetBackup 5220 概述Symantec NetBackup™ 5220是一款企业级备份硬件设备，具有可扩展的存储，并提供了用于虚拟和物理环境的端到端智能重复数据删除功能。
只有赛门铁克的硬件设备，才能在客户端和目标上执行重复数据删除操作。
采用 V-Ray 技术的 Symantec NetBackup™平台可以自动执行先进技术，在跨各种应用程序、平台以及虚拟和物理机上实现标准化操作，帮助信息化企业简化和统一保护流程。
支持 V-Ray 的 NetBackup 提供了获得专利的跨物理和虚拟服务器虚拟机和应用程序监控技术，可以优化重复数据删除流，实现高速高效的备份和恢复。
这意味着，企业可以在异构操作系统和存储硬件（包括磁带和磁盘）环境中实现全面保护、高效存储、随处恢复和集中管理。
通过集成的“随处重复数据删除”、快照复制管理和恢复以及正在申请专利的虚拟机保护功能，客户可以更好地控制并保护快速增长的数据，减少基础架构的使用量和成本，缩短恢复时间以满足最严格的服务级别协议要求。
单一的整合管理控制台实现了多站点监控、分析和报告功能，可以帮助客户实现标准的操作和风险管理，以及部署最佳实践的分层恢复解决方案。
Symantec NetBackup 易于扩展，可以保护最大型的UNIX®、Microsoft® Windows® 和Linux® 环境，目前为全球众多企业所使用。
Symantec NetBackup 5220主要优势适用于任何环境NetBackup 5220 至少带有 10 TB 的可用容量，可扩展至 96 TB，是远程办公室和企业数据中心的理想之选。
“身兼数职”NetBackup 5220 可以在 NetBackup 域中部署为主服务器或具有内置重复数据删除功能的介质服务器，也可以两者兼顾。

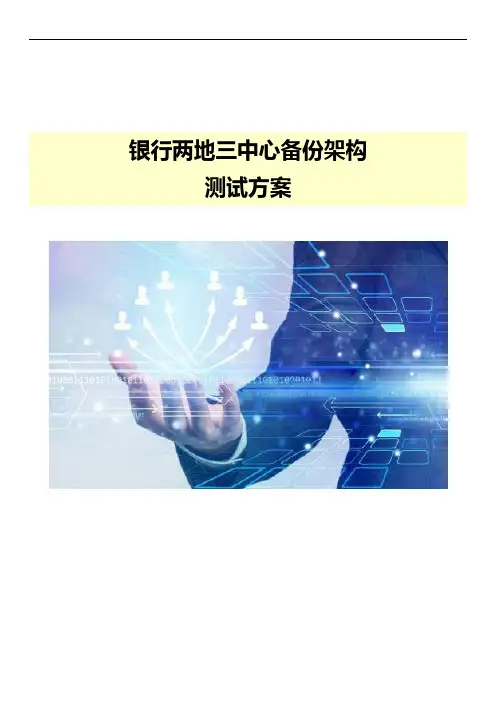

银行两地三中心备份架构测试方案目录1.测试目的 (3)2.测试物理架构 (3)3.测试内容 (5)案例一：SAN-Client架构下的数据备份和介质服务器端重删 (5)案例二：备份数据灾备—基于重删技术的复制和跨备份域的自动导入 (7)案例三：Windows平台下的客户端重删备份 (7)案例四：SAN-Client架构下直接备份到磁带库的性能表现 (9)案例五：NPIV环境下的SAN-Client备份架构 (10)4.结果分析 (11)5.测试结果 (13)图 1 测试环境架构图 (3)图 2 备份域1的备份量/重删后空间占用随备份作业的变化趋势图 (6)图 3 备份域1的即时重删比/空间占用重删比随备份作业的变化趋势图 (6)图4虚拟环境下的文件拷贝性能 (8)图5备份域2的备份量/重删后空间占用随备份作业的变化趋势图 (9)图6备份域2的即时重删比/空间占用重删比随备份作业的变化趋势图 (9)图7通过NBU5220透传到磁带库的性能 (10)Table 1 数据库1备份数据汇总表 (5)Table 2数据库2备份数据汇总表 (5)Table 3跨备份域的重删复制数据统计表（备份域1到备份域2） (7)Table 4 跨备份域的重删复制数据统计表（备份域2到备份域1） (7)Table 5 Windows平台SQL Server数据库的客户端重删备份 (7)Table 6 Windows平台文件的客户端重删备份 (8)Table 7 通过NPIV实现SAN-Client备份架构 (10)Table 8通过NBU 5220直接透传备份到磁带库的参考数据 (12)1. 测试目的本次xx 银行NBU5220智能备份一体机测试主要验证SAN-Client 架构的实现和性能指标，并提供对xx 银行海外分行两地三中心架构下的备份系统建设做参考。
主要测试内容：● 验证Symantec 备份一体机（NBU5220）松耦合架构（SAN-Client 架构）的实现 ● 验证通过NBU5220通过光纤网络透传备份到磁带库的功能和性能 ● 验证通过NBU5220重删技术进行备份的多钟场景和效果 ● 验证通过NBU5220进行备份的存储单元组的架构● 验证通过NBU5220在同一备份域内的存储生命周期策略的实现● 验证通过NBU5220跨备份域实现重删复制、并自动在灾备域自动导入备份信息的功能2. 测试物理架构为本次测试，xx 银行信息中心搭建2个测试备份域，以满足对备份域的SAN-Client 架构和跨备份域的复制等功能的测试。
省级统一身份认证平台及省级政务服务门户建设项目技术方案一、项目概况1.1建设背景根据《XX省政务信息系统整合共享实施方案》（鲁政办发〔2017〕75号）（以下简称实施方案），要求按照“统一机构、统一规划、统一网络、统一软件”的要求，全面整合各级政务信息系统，实现全省政务信息资源跨部门、跨地域、跨层级共享，促进政务大数据、商用大数据、民用大数据协同发展。
实施方案要求按照“先联通，后提高”的原则，在2017年年底初步实现部门主要政务信息资源共享和开放基础上，到2018年年底，通过“统筹一片云(电子政务云)，规范两张网(电子政务内网、电子政务外网)，建成三大体系(数据资源体系、政务服务体系、业务协同体系)，强化四个支撑(政策支撑、产业支撑、标准支撑、安全支撑)，落实五项保障(体制保障、财力保障、智力保障、监督保障、审计保障)”，形成设施集约统一、资源有效共享、业务有机协同、工作有力推进的“12345”发展格局。
1.2建设目标推进“互联网+政务服务”，继续完善全省政务服务平台功能，不断深化平台应用，提升服务水平。
推行统一身份认证，建成并启用全省统一的政务服务用户认证中心。
依托省政府门户网站，初步建成省级一体化政务服务门户。
基本实现省政府各部门面向公众服务系统与一体化门户的前端整合。
以政务服务平台和政府网站统一技术平台为基础，整合部门面向社会服务的政务信息系统，完善形成全省统一的政务服务体系。
1.3建设原则经济性和实用性、适用性及可扩展性、可维护性及可管理性、高稳定、高性能、安全性1.4建设周期合同生效之日起90日内交付。
二、建设内容2.1建设内容清单本项目建设将基于“中国XX”门户网站平台、XX省级网上政务大厅、XX政务服务网用户中心系统等现有软件平台进行系统功能提升，建设内容清单为：2.2省级统一互联网政务服务门户建设建设内容（1）“中国XX”门户网站完善提升（2）“中国XX”客户端完善（3）网站完善开发（4）信息报送系统开发2.3省级网上政务大厅功能延伸开发2.4全省统一用户管理及身份认证平台建设内容平台用于用户、企业登录、认证及管理，服务于全省所有面向公众提供服务的业务系统，可通过标准接口与业务系统（包括网站、平台、移动端等）对接，实现登录、注册界面的统一化、标准化，并在业务系统上开通用户登录入口，公众可在业务系统上注册登录及申办业务。
XX集团同城灾备系统解决方案建议书赛门铁克软件（北京）有限公司2012年5月目录1 前言 (3)2 XX建立灾备系统的意义分析 (4)3 XX集团灾备系统总体设计 (5)3.1 本次灾备系统覆盖的范围 (5)3.2 灾备系统建设目标 (5)3.3 本次灾备系统的整体建议 (5)4 XX集团灾备系统的具体实现 (9)4.1 第一步：本地备份整合 (9)4.2 第二步：同城灾备建议方案一(NBU远程备份) (13)4.2.1 方案一的详细设计 (13)4.2.2 AIR技术的特点和优势 (18)4.2.3 远程数据的验证 (19)4.2.4 灾备系统的统一监控和管理 (21)4.2.5 方案一的优势 (23)4.3 第二步：同城灾备建议方案二(Storage Foundation VVR远程复制) (24)4.3.1 方案二的详细设计 (24)4.3.2 VVR的实现原理和特点 (29)4.3.3 网络故障条件下的复制模式切换 (31)4.3.4 本地存储系统的加固(可选) (32)4.3.5 应用级容灾初步探讨 (34)4.3.6 灾备系统的统一监控和容灾演练 (38)4.3.7 方案二的优势 (40)5 财务公司灾备系统的实现 (41)6 方案所需的产品和初步报价 (42)7 主要涉及的产品简介 (45)7.1 NetBackup备份软件 (45)7.2 Storage Foundation容灾软件 (54)8 赛门铁克灾备成功案例列表 (60)1 前言十分感谢XX集团的领导和专家对赛门铁克公司的信任和支持，给我们一个机会参与贵处容灾系统方案的设计。
赛门铁克将全力以赴为本次项目的顺利实施做出贡献。
作为全球一流的计算机软件公司和开放系统的领导者，赛门铁克公司拥有完善的信息处理技术和丰富的应用经验。
赛门铁克公司在存储管理及灾备领域有着丰富的经验，并熟知灾备建设相关的国家标准――《信息系统灾难恢复规范》--GB/T 20988-2007，严格按照国家标准和行业法规，赛门铁克公司充分利用自身的产品与技术优势，设计适合XX集团的灾备系统。
备份可以更简单有效作者：暂无来源：《计算机世界》 2013年第24期吉林省农村信用社是2004 年中国人民银行为了满足吉林省广大农村地区人口的金融需求而成立的，目前在全省拥有 50 多家分行，员工人数近20000 人。
其中IT 服务和数据由位于长春的数据中心集中托管。
为满足中国银行业监督管理委员会对信用社的相关要求，吉林省农村信用社核心的财务和会计系统必须定期备份，数据必须离站存储在灾难恢复 (DR) 设备中。
为此，吉林省农村信用社使用了5 个核心系统自带的备份和恢复工具来实现这些需求，但他们还希望为所有的数据量提供更可靠的保护。
另外，随着每年数据量的不断增长，备份和恢复将占用更多IT 员工的时间，而故障也会随之频发，这些都对吉林省农村信用社的IT团队提出了更高的要求。
“我们需要变革数据保护的方法，以更好地服务于业务。
”吉林省农村信用社主管侯福祥说。
侯福祥及其团队将 SymantecNetBackup 5220 备份一体机与传统的IBMTivoli Storage Manager (TSM) 基于磁盘的备份系统进行了比较。
其中，SymantecNetBackup 备份一体机可以提供一体化的数据保护解决方案，包括介质服务器、NetBackup 软件以及经过优化的可伸缩存储设备。
由于该硬件设备是基于 Intel 系统开发的，使用了Intel 的CPU 和主板，针对可靠性和性能进行了优化，因此消除了与构建备份系统相关的复杂性。
“ 在测试中，我们发现 SymantecNetBackup 备份一体机比 IBM TSM 的操作和管理要简单得多。
”侯先生说，“此外，许多较大的银行也在使用NetBackup，这给了我们信心。
”100% 恢复成功率，恢复速度提升8 倍实施过程中，吉林省农村信用社在其主数据中心部署了两台 Symantec NetBackup5220 备份一体机，每台拥有 24 TB 的存储容量。
在其灾难恢复站点，信用社则部署了一台 4 TB 容量的Symantec NetBackup5220 作为复制目标，用于备份信用社最关键的数据。
NBU 备份一体机中文运维手册2012/11Symantec咨询服务部文件信息版本目录1.运维巡检内容 (5)2.检查硬件状态 (6)2.1 检查SAS硬盘状态 (6)2.2 检查面板状态 (7)2.3 检查2口10G的网卡状态 (8)2.4检查4口1G的网卡状态 (9)2.5检查2口8G的光纤卡状态 (9)2.6 检查存储扩展柜硬盘状态 (10)2.7检查存储扩展柜电源状态 (11)2.8 检查存储扩展柜SAS连接状态 (12)3.使用命令行检查 (14)3.1查看 CPU状态 (14)3.2查看 disk状态 (14)3.3.查看RAID group状态 (15)3.4查看 fan状态 (16)3.5查看 power supply状态 (16)3.6查看温度 (17)3.7查看 8Gb FC HBA card (17)3.8全部硬件自检 (17)4.关于NBU软件的SNMP报警 (18)5.关于NBU A ppliance的SNMP报警 (19)6.关于CallHome (20)1.运维巡检内容每日基本检查2. 检查硬件状态2.1 检查SAS硬盘状态The eight SAS disk drive modules each contain one disk drive. Each module has2 LEDs, one red and one green. The green LED flashes when drive activity occursand is lit when no activity occurs. The red LED is lit when drive faults occur.Slot 7是hot spare盘One disk inside a carrier defines the “Disk Module.” There are two LEDs on eachDisk module. One LED indicates disk status. The other LED indicates Power and/orActivity.The control panel of the appliance provides systemactivity and fault information.2.2 检查面板状态A Hard Disk Activity LEDRandom flashing green light indicates hard disk drive activity (SAS).No light indicates no hard disk drive activity.B andC NIC 1 and NIC2 Activity LEDContinuous green light indicates a link between the appliance and the computer or network to which it is connected.Flashing green light indicates computer or network activity.D Appliance Status LEDSolid amber indicates a critical or non-recoverable condition.Solid green indicates normal operation.Flashing green indicates degraded performance.Flashing amber indicates a non-critical condition.No light indicates POST is running or the appliance is off.E Power/Sleep LEDContinuous green light indicates the appliance has power applied to it or the appliance is S0 state.Flashing green indicates the appliance is in sleep or ACPI S1 state.No light indicates the power is off or the appliance is in ACPI S4 or S5 state.F Appliance identificationSolid blue indicates appliance identification is active.No light indicates appliance identification is not activated.2.3 检查2口10G的网卡状态2.4检查4口1G的网卡状态2.5检查2口8G的光纤卡状态Note: Each port on the 8Gb FC HBA card shows three LEDs, labeled “8”, “4” and“2.” These numbers correspond to the rate of data transfer (8Gbit/s, 4Gbit/s or2Gbit/s).2.6 检查存储扩展柜硬盘状态右下角第16个盘是hot spare2.7检查存储扩展柜电源状态2.8 检查存储扩展柜SAS连接状态3. 使用命令行检查通过web页面中的Monitor->Hardware也可以查看如下状态3.1查看 CPU状态nb-app.Main_Menu>Monitor->Hardware CPUStatus The state of the CPU.Presence detected indicates that the CPU works normally.Failure detected indicates that the CPU is absentError Status■ 0: Normal.■ 1: Abnormal.3.2查看 disk状态nb-app.Main_Menu>Monitor->Hardware diskStatusThe typical running states of the disk are as follows:■ Online -- A drive that can be accessed by the RAID controller and is part of the virtual drive.■ Unconfigured (Good) -- A drive that is functioning normallybut is not configured as a part of a virtual drive or as a hot spare. ■ Hot Spare --Adrive that is turned on and ready for use as a spare in case an online drive fails.■ Failed -- A drive that was originally configured as Online or Hot Spare, but on which the firmware detects an unrecoverable error.■Rebuild -- A drive to which data is being written to restore full redundancy for a virtual drive.■Unconfigured (Bad) -- A drive on which the firmware detectsan unrecoverable error; the drive was Unconfigured Good or thedrive cannot be initialized.■Missing -- A drive that was Online but which has been removedfrom its location.■Offline -- A drive that is part of a virtual drive but which has invalid data as far as the RAID configuration is concerned.Error Status■0: Normal.■1: Abnormal.3.3.查看RAID group状态nb-app.Main_Menu>Monitor->Hardware RAIDStatusA RAID group may be in the one of the following states:■Optimal -- The virtual drive operating condition is good. All configured drives are online.■Degraded -- The virtual drive operating condition is not optimal. One of the configured drives has failed or is offline.■Partial Degraded --The operating condition in aRAID6 virtualdrive is not optimal. One of the configured drives has failed or is offline. RAID 6 can tolerate up to two drive faults.■Failed -- The virtual drive has failed.■Offline -- The virtual drive is not available to theRAIDcontroller.Error Status■0: Normal.■ 1: Abnormal.3.4查看 fan状态nb-app.Main_Menu>Monitor->Hardware fanStatusThe fan state.■ Device Present indicates that the fan works normally.■ Device Absent indicates that the fan works abnormallyError Status■ 0: Normal.■ 1: Abnormal.3.5查看 power supply状态nb-app.Main_Menu>Monitor->Hardware powerStatusThe running state of the power supply.■ Presence detected indicates that the power supply works normally.■ Failure detected indicates that the power supply is absent or faulty.Error Status■ 0: Normal.■ 1: Abnormal3.6查看温度nb-app.Main_Menu>Monitor->Hardware temperatureError Status■0: Normal.■1: Abnormal.3.7查看 8Gb FC HBA cardnb-app.Main_Menu>Monitor->Hardware FibreChannelStatusThe running state of FC HBA:■Online indicates that the FC HBA works normally.■Link Down indicates that the FC HBA link is faulty.■No HBA(s) indicates that no FC HBA detected.Error Status■0: Normal.■1: Abnormal.3.8全部硬件自检nb-app.Main_Menu>Support->Test Hardware需要约50分钟4.关于NBU软件的SNMP报警可以通过NBU OpsCenter中的SNMP发送功能配置NBU软件问题报警。
Symantec NBU备份一体机技术建议书2017.2.9目录1概述 (4)1.1备份现状分析 (4)1.2备份系统设计原则 (5)1.3备份新架构和技术选择 (6)1.3.1全新磁盘备份一体机-NBU5230 (6)1.3.2NBU Appliance 5230所带来的改变 (7)1.4NBU备份一体机设计方案 (8)1.4.1总体架构 (8)1.4.2架构详解 (8)1.4.3架构优势 (10)1.5备份方案优点 (10)1.6方案说明 (11)1.6.1备份软件的版本 (11)1.6.2备份Oracle数据 (12)1.6.3备份数据的离线出库 (12)1.6.3.1Vault对磁带的管理 (12)1.6.3.2应急恢复 (14)1.6.4操作系统备份 (14)1.6.5数据复制和远程出库 (16)2NBU备份一体机实施方案 (17)2.1实施计划 (17)2.2具体工作安排 (17)2.3项目里程碑 (18)2.4提交的文档列表 (19)2.5用户方的配合工作 (20)2.6项目实施规范 (21)2.6.1备份策略规范 (21)2.6.2备份策略初步设计 (21)2.6.3备份策略命名规范 (21)2.6.4备份脚本规则 (23)2.6.5备份窗口规划 (24)2.6.6设备管理 (25)2.6.6.1存储单元命名规范 (25)2.6.6.2磁带介质集使用规则 (25)2.6.7catalog 备份 (26)3人员培训计划 (27)3.1现场培训 (27)3.2原厂学习 (27)1 概述企业最为宝贵的财富就是数据，要保证企业业务持续的运做和成功，就要保护基于计算机的信息。
人为的错误，硬盘的损毁、电脑病毒、自然灾难等等都有可能造成数据的丢失，给企业造成无可估量的损失。
对于任何核心业务系统，业务数据丢失更是一场大灾难，会导致系统文件、客户资料、业务数据的丢失，业务将难以正常进行。
这时，最关键的问题在于如何尽快恢复计算机系统，使其能正常运行。
Your Infrastructure. Your Information. Your Interactions. Only Symantec Protects Them All.XX银行异地三期系统灾备建设方案赛门铁克软件（北京）有限公司2013年3月目录第1章现状与需求 (3)1.1 综述 (3)1.2 灾备建设目标 (3)1.3 系统信息 (3)第2章方案描述 (8)2.1 设计规划 (8)2.2 整体架构 (8)2.3 配置说明 (9)第3章技术要素 (11)3.1 备份数据自动复制（A.I.R） (11)3.2 SAN-Client架构 (11)第4章 NetBackup 5220产品介绍 (13)第1章现状与需求1.1 综述本方案涵盖XX银行灾备建设异地三期，灾备等级为1－3级的31个系统，共有各类型主机约110台，总数据量7.5TB。
这些系统部署在西三期和Site2两个同城机房，方案目标是实现所有系统本地数据集中备份和苏州灾备中心的异地数据容灾。
1.2 灾备建设目标本方案要实现的灾备建设目标为：3级重要系统异地灾备恢复能力RTO,RPO小于24小时；其余的1、2级系统RTO为1－2天；RPO为1－7天。
1.3 系统信息下表是31个系统的详细信息，包括系统名称、服务器类型、数据量等：第2章方案描述2.1 设计规划本方案针对三期系统灾备异地建设，建议采用在同城两个生产中心建立一套备份系统，将数据集中备份，然后再由专用设备自动复制备份数据至苏州灾备中心的设计思路，来实现异地容灾。
专用备份设备需具有对备份数据实时重复数据删除能力，同时有良好的数据重删比率。
这样备份数据经过优化缩减，可更好的适应网络远程传输。
备份系统在整个IT框架中，是位于生产系统体系架构以外的一套独立系统，它与处于核心位置的生产系统（如应用系统服务器、应用数据库、生产数据存储）是一种松耦合关系。
这一特点使得我们在部署备份系统、完成基于备份系统的数据复制时，不会对生产系统造成任何影响，也几乎不需要生产系统做任何改动，这会大大降低灾备建设可能会给生产系统带来的负面影响。
银行业集中备份平台方案建议书目录一、集中备份平台建设背景 (2)二、需求难点 (2)三、备份平台选型 (4)四、TSM 架构 (7)1.策略层 (8)2.存储层 (10)3.调度层 (11)五、关键设计 (14)1.总体架构设计 (14)2.备份策略设计 (15)3.文件系统备份设计 (16)4.数据库备份设计 (16)5.虚拟机备份设计 (17)n-free 备份设计 (17)六、备份实践经验分享 (19)1.如何配置一个新节点 (19)2.如何诊断故障 (21)3.如何通过数据库表生成统计报表 (22)4.代理节点的妙用 (23)5.灾备实现几种方法 (24)6.数据恢复的几种方法 (25)7.性能调优常用几种方法 (26)七、总结与构想 (28)一、集中备份平台建设背景随着我行信息系统的不断发展，IT 架构日趋复杂，全面提升系统灾难抵御能力和数据保护水平，是保障众多业务系统运行连续性的基础，也是满足监管部门数据备份要求。
特别是大数据时代的到来，我行数据呈几何式增长，数据占用空间越来越大，且分布在众多系统中，人工误操作风险也随之增大，对我行数据备份与管理提出了更高的运维要求，任何数据风险都将可能给我行带来重大经济损失。
因此如何有效管理金融核心数据日益成为保障我行业务安全平稳运行的关键环节，也是每个银行业重中之重工作。
据国外不完全统计，造成数据丢失的主要原因中，操作失误占 80%，软硬件故障占 5%，应用及其他原因占 15%，可见人工操作失误对数据影响最大，是不能通过存储高可用基于块级别复制去消除，急需通过数据备份集中平台化策略去消除逻辑错误。
二、需求难点综合考虑我行数据备份现状及监管要求，启动集中备份平台建设迫在眉睫。
主要体现在以下几方面：1、部分重要的交易类和管理类系统现在尚未建立备份系统问题我社目前现有外围交易类系统 86 个，外围管理类系统45 个，外围交易类系统现有备份分为两部分，一部分通过TSM 备份至 DCS3700，另一部分通过 TSM 备份至 NAS 存储，备份数据通过 NAS 存储的复制技术实现容灾。
XX农信统一备份平台建设方案赛门铁克软件（北京）有限公司目录一. 综述 (2)1.1项目背景 (2)1.2备份系统需求分析 (2)1.3备份系统建设目标 (2)1.4备份系统建设原则 (3)二. 技术方案 (5)2.1方案概述 (5)2.2备份系统总体架构和说明 (5)2.2.1 统一备份平台的架构分析和实现 (7)2.2.2 Netbackup 5220备份一体机 (10)2.2.3 备份平台高可用性讨论 (10)2.3未来生产中心与容灾中心数据传递 (11)2.4数据备份方式 (12)2.4.1 备份方法选择原则 (12)2.4.2 普通文件备份 (13)2.4.3 数据库在线备份 (13)2.4.4 海量数据库备份 (13)2.4.5 海量小文件备份 (14)2.4.6 操作系统保护 (14)2.4.7 虚拟化环境保护 (15)2.5备份系统灾难恢复 (16)2.5.1 NBU Master Server (16)2.5.2 NBU 5220 (16)2.5.3 应用主机 (17)2.6备份系统监控和报表 (17)2.7部署方式和配置要求 (17)2.7.1 生产中心 (17)2.7.2 容灾中心 (18)三. 其他关键技术和功能 (20)3.1集中管理与监控 (20)3.2备份架构三层模型 (21)3.3直接磁盘备份及重复数据删除 (22)3.4NBU5220一体化设备 (23)3.5SAN-C LIENT技术 (24)3.6数据生命周期管理 (24)3.7集成备份数据远程复制能力 (25)一. 综述1.1 项目背景XX农信现有业务基础数据：➢截止2013年3月共接入XX家县级行社，约XX个网点➢存款规模突破XX亿，贷款规模约XX亿，排名XX金融市场第一➢账户数量XX亿户，其中：活期账户约XX万户,定期存款账XX万户，贷款账户279万户➢……➢核心业务数据3T，历史数据10T。
随着XX农信业务的不断拓展，对IT系统也提出了更高的要求。
目前，XX农信正在进行核心业务系统的升级改造工作，其中也包括对备份系统的升级改造工作。
通过建设新的集中备份平台，满足目前业务系统需要并兼顾考虑未来业务发展，通过统一规划、分步实施，实现业务数据的集中存储备份，保证业务数据管理的高效及安全，以及达到数据保护管理整体费用的最优化。
1.2 备份系统需求分析如下表所示，是XX农信新一代IT系统建设一期工程涉及的系统和主要硬件情况，包括有50余台UNIX小机，130余台PC服务器，涉及的数据类型包括有数据库、应用数据、操作系统和虚拟机环境，规划的总数据量约80TB。
（此处设备清单……省略）1.3 备份系统建设目标XX农信统一备份平台的建设将按照如下目标来设计：建立统一的集中备份架构：集中备份系统作为基础设施的一部分，建立统一标准的集中备份平台，使用集中统一的备份管理软件，实现数据保护的集中管理。
同时结合备份技术的发展，采用先进的备份架构和备份技术，提高数据备份效率；建立统一的数据备份策略：根据应用系统的备份级别和备份数据对象的分类，制定数据备份策略的统一标准，采用统一的备份策略，实现全面统一的数据保护范围，对数据和主机均采取有效的保护机制，减少备份对业务系统的影响；实现数据备份的完整性和全面性：基于数据备份总体策略，详细设计各个应用系统备份策略，实现应用系统在统一的数据备份架构平台上部署统一的数据保护策略，以达到建立完善的数据保护架构和数据保护策略的目的，实现数据备份的完整性和全面性。
当XX农信统一备份平台建设完成后，将建立起与生产系统相对独立的备份系统平台，为各业务子系统的提供统一管理的备份和恢复服务，根据业务系统具体需求提供不同级别的备份性能，实现集中的重复数据删除、分层存放、远程容灾等能力，以及集中的数据演练等功能需求。
1.4 备份系统建设原则XX农信统一备份平台的建设将遵循以下原则：备份恢复性能⏹可以采用D2D2T方式，提高备份和恢复的性能和效率，减少备份，恢复窗口。
⏹可以采用专用的备份SAN网络，避免业务系统和备份环境的互相干扰。
⏹采用重复数据删除技术，降低备份空间的需求。
⏹采用直接磁盘去重技术，实现多数据流的并行备份，提升备份恢复效率。
高可靠性：⏹支持备份介质的冗余配置，防止介质失效造成的备份数据丢失。
⏹提供完善的索引保存恢复机制，确保备份系统的故障不会影响备份数据的安全。
⏹支持备份服务器、介质服务器和备份客户端的集群配置和自动切换功能，确保备份的成功率。
⏹能够提供介质服务器的负载均衡功能，确保备份数据链路的可靠性。
易于实现备份数据的远程复制，容灾⏹通过IP网络，可以简便地实现备份数据自动复制至远端的备份域中。
⏹备份数据复制的同时，备份系统的Catalog日志也可以自动实现同步。
⏹方便地实现一对一，多对一或者一对多的数据复制方式。
⏹数据在复制期间采用重复数据删除能力，降低了复制带宽的需求。
易管理与易维护⏹直观有效的GUI集中管理界面，提供中文化的管理界面，方便备份系统的管理和维护。
⏹提供完善简单的策略配置管理，方便用户制定备份计划。
⏹能够提供丰富的报表，监控和分析备份系统和相关的存储资源。
⏹支持远程维护和管理。
二. 技术方案2.1 方案概述对于XX农信统一备份系统平台的需求，结合我们众多成功案例经验，建议采用赛门铁克的Netbackup（简称NBU）相关产品来实现本统一备份平台的具体建设。
本技术方案的要点包括：➢基于Netbackup的SAN-Client技术来实现与生产系统相对独立的备份系统架构，实现可扩展的统一备份平台，为生产系统提供统一的灵活的备份恢复服务。
➢混合采用LAN备份，LAN-Free备份和Server-Free备份方式，满足不同业务系统的备份需求。
➢采用D2D2T的备份方式。
采用普通磁盘作为一级备份设备，结合Netbackup内置的重复数据删除功能，充分发挥磁盘设备的性能和特性，实现高效可靠的备份，减低存储成本；采用物理磁带库作为二级备份设备，实现备份数据的分层存储和长期保存。
➢采用Netbackup5220一体化备份设备，通过优化的软硬件一体化设备提高备份效率，简化部署、管理和服务，降低总体成本。
➢实现对各种类型数据（数据库、文件系统、操作系统、虚拟化平台）的集中统一备份支持和管理。
➢未来可无缝的扩展到数据级容灾，实现备份数据的异地保存和恢复。
2.2 备份系统总体架构和说明如下图所示，是本技术方案对XX农信统一备份平台的总体架构建议：注：架构图中最右边是对未来扩展到数据级容灾的规划，不包含在本次项目的建设中；本次项目建设只涉及左边生产中心部分1)所有与提供备份服务相关的设备组合成一个与生产系统独立的备份系统，其中涉及的角色和设备包括有：a)NBU 主服务器（Master Server）：负责管理整个NBU备份环境，包括备份、存档和还原。
主服务器负责备份作业的配置、调度和设备选择。
通常，主服务器还包含 NBU目录库，其中记录着有关NBU 备份和配置的信息。
在本方案中，采用两台服务器将NBU主服务器部署为HA环境，以提高备份系统的可靠性。
b)NBU介质服务器（Media Server）:负责管理备份系统中的存储设备，包括备份用的磁盘、VTL或磁带设备。
介质服务器在主服务器的统一调度管理下，通过LAN或SAN从NBU客户端接收数据并写入备份设备中；或者将备份数据从一个备份设备拷贝/移动到另一个备份设备中。
在本方案中，采用多台NBU5220备份一体机来承担介质服务区的角色。
通过多台介质服务器，可实现备份作业的负载均衡和故障切换功能，提高备份系统的性能、效率和可靠性。
c)备份存储设备：挂载在NBU介质服务器上用来存储备份数据的设备，可以是磁盘、VTL或物理磁带库。
在本方案中，备份存储设备包括两部分：每台NBU5220备份一体机中内置的磁盘存储池和外接的物理带库。
2)每一个需要备份的生产业务系统主机都是NBU的客户端，在其上需要安装NBU的客户端软件。
生产系统主机不需要连接到备份设备，只需要能够访问NBU介质服务器。
备份时，业务主机上的NBU客户端软件从应用层（数据库、文件系统、OS）获得数据后，将数据传送给NBU介质服务器写入备份存储设备完成备份。
按照业务系统的重要程度和数据量可以混合采用三种备份模式：LAN备份、LAN-Free备份，以及Server-Free备份。
其中，采用LAN备份的系统只需通过LAN网络与备份系统想连接；采用LAN-Free备份的系统需通过SAN网络与备份介质服务器相连。
a)一类系统都采用LAN-Free备份，部分数据量特别大的可考虑Server-Free备份b)二类系统中部分数据量较大的采用LAN-Free备份，其余采用LAN备份c)三类系统都采用LAN备份3)备份数据流向：采用D2D2T的备份方式，正常情况下，多台NBU5220的内置磁盘存储组成一个大的磁盘存储池，物理磁带库作为另一个磁带存储池，数据先备份到磁盘存储池，然后在复制到磁带存储池。
可以根据备份作业和存储池为每一份备份数据设定不同的保存周期，并且NBU会自动管理该过程。
4)备份系统向容灾中心的扩展：未来，只需要在容灾中心也部署一套备份系统平台（包含NBU主服务器、介质服务器、磁盘存储池及物理带库），并在生产中心和容灾中心建立网络连接，即可无缝的实现从本地数据备份到数据异地保存，实现数据级容灾。
2.2.1 统一备份平台的架构分析和实现在大型的数据中心中，最关键的数据通常是一些核心的数据库系统。
这些系统往往数据量较大，同时对备份的性能、可靠性要求也更高。
通常，我们需要对这些核心系统采用LAN-Free 备份的方式来满足其需求，对这些系统的备份也是整个备份系统中最为核心的部分。
而在具体的LAN-Free技术实现上，也影响着整个备份系统的架构。
目前来看，主要有两种技术实现：➢基于共享设备模式的技术实现➢基于SAN-Client模式的技术实现在本方案中，我们建议采用SAN-Client模式的技术实现，将备份系统实现为一个独立提供备份服务的统一平台。
原因如下：2.2.1.1 传统备份架构：共享设备模式共享设备模式是一种较为传统的技术实现模式，其架构如下图所示：所有需要进行LAN-Free备份的业务主机与为LAN备份提供服务的备份服务器都需要连接到备份设备上（虚拟带库或物理带库），备份设备在这些服务器间共享。
进行LAN-Free备份的主机上需要安装备份软件的介质管理层来自己驱动备份设备，在备份时，通过与其他服务器的协调后获得设备控制权，然后自己将备份数据写入备份设备，自己管理备份数据。
作为一种早期的LAN-Free备份技术，共享设备模式解决了LAN-Free的实现问题，但是随着数据中心规模的扩大和需求的提高，逐渐显现出诸多问题。
