第七章陕汽德龙F3000制动系统陕汽德龙F3000系列载货汽车制动系统采用双回路气制动系统，是目前重型汽车较先进的典型结构系统。
第一节气路组成德龙F3000汽车的全车气路由气源部分、前桥制动回路、（中）后桥制动回路、驻车制动回路以及辅助用气回路五部分组成。
其中驻车制动回路又分为主车和挂车两个驻车制动回路，全车气路组成如图7-1所示。
图7-2为整车气路原理图。
德龙F30006X4牵引车气路原理图见图7-17。
图7-2 整车气路原理图制动系统气路元件的各个气路接口都用数字表明了它的用途，其标号含义：“1”——该阀件的进气口；“2”——该阀件的出气口；“3”——该阀件的排气口；“4”——该阀件的控制口。
凡标有两位数字的表示某一接口的顺序。
例如"11”表示该阀件的第一进气口、“12”表示第二进气口、“21”表示该阀的第一出气口、“22'’表示第二出气口等等。
第二节工作原理（一）气源部分空压机1在发动机的驱动下将空气进行压缩，高压气体沿着气路管线由空气干燥器3的1口进入（空气处理单元），经干燥和调压阀4调压后，高压气体由2口输出到四回路保护阀5的1口，四回路保护阀将整车气路分为既相互独立，又相互联系的四个回路并分别由21口、22口、23口和24口输出。
当整车气压达到额定气压后，调压阀将通往四回路保护阀气路关闭，此时干燥器的排气口3打开。
由于干燥器排气口3的打开，来自空压机的压缩空气直接排入大气；同时，干燥器总成（空气处理单元中的一部分）中的反冲气腔，将一部分干燥过的气体反向通过干燥剂，将干燥剂中的水分带走，经排气口3排入大气，从而使空气处理单元中的干燥剂干燥，起到再生作用，使得干燥剂可重复利用。
当整车气压低于额定气压时，调压阀将通往四回路保护阀气路打开，此时干燥器的排气口3关闭，空压机在发动机的驱动下，给全车进行充气。
干燥器上的G为电子加热装置，在寒冷季节为防止干燥器排气口因水分的存在而结冻，影响干燥器排气口的正常开启与关闭。
制动系统工作原理制动系统是汽车安全性能的重要组成部分，它的工作原理直接关系到车辆的安全性和稳定性。
下面将从制动系统的组成和工作原理两个方面进行介绍。
首先，我们来看看制动系统的组成。
制动系统主要由制动踏板、制动缸、制动盘、制动片、制动液和制动管路等部件组成。
当驾驶员踩下制动踏板时，制动液通过制动管路传递到制动缸，使制动缸的活塞向外推动，从而使制动片与制动盘接触，产生摩擦力，达到减速和停车的目的。
其次，我们来详细了解一下制动系统的工作原理。
制动系统主要通过摩擦来将车辆的动能转化为热能，从而实现减速和停车。
当驾驶员踩下制动踏板时，制动液被压缩，传递到制动缸，使制动缸的活塞向外推动，使制动片与制动盘接触。
制动片受到制动盘的摩擦力作用，从而使车轮减速并停下。
制动系统的工作原理可以简单概括为，踩下制动踏板→制动液传递→制动缸活塞推动→制动片与制动盘接触→摩擦减速停车。
这个过程需要保证制动系统各部件的密封性和稳定性，以及制动片与制动盘的摩擦性能。
此外，制动系统还有防抱死系统（ABS）和电子制动力分配系统（EBD）等辅助系统。
ABS系统可以防止车轮抱死，提高制动效果和稳定性；EBD系统可以根据车辆的负载情况和路面摩擦系数自动调整前后轮的制动力分配，提高了车辆的稳定性和制动效果。
总的来说，制动系统是车辆安全性能的重要组成部分，它的工作原理直接关系到车辆的安全性和稳定性。
了解制动系统的工作原理，可以帮助驾驶员更好地掌握车辆的制动性能，提高驾驶安全性。
同时，制动系统的维护和保养也是非常重要的，定期检查制动系统的各部件，保证其正常工作，对于驾驶安全至关重要。
常用气制动元件工作原理简介装设在车辆上的所有各种制动系总称为制动装备。
任何制动系都具有四个基本组成部分：供能装置——包括供给、调节制动所需能量以及改善传能介质状态的各种部件。
其中产生制动能量的部分称为制动能源。
如空压机、人的肌体控制装置——包括产生制动动作和控制制动效果的各种部件。
如制动踏板机构，制动阀。
传动装置——包括将制动能量传输到制动器的各个部件，如制动总泵、制动轮缸制动器——产生阻碍车辆的运动或运动趋势的力（制动力）的部件，其中也包括辅助制动系中的缓速装置。
较为完善的制动系还具有制动力调节装置以及报警装置、压力保护装置等附加装置。
制动系还可按照制动能源来分类：以驾驶员的肌体作为唯一制动能源的制动系称为人力制动系；完全靠由发动机的动力转化而成的气压或液压形式的势能进行制动的则是动力制动系。
其制动能源可以是发动机驱动的空气压缩机或油泵。
兼用人力和发动机动力进行制动的制动系称为伺服制动系，如真空助力。
按照制动能量的传输方式，制动系又可分为机械式、液压式、气压式和电磁式等，我厂现有车型主要采用液压制动和气压制动两种传输方式。
液压制动式结构简单，主要用于490发动机以下小型工程车和平板车上，气压制动结构复杂，用于中型及以上车型。
下面只讨论一下我厂最常用的动力制动系中的气压制动。
气压制动系是发展最早的一种动力制动系，也是我厂现在最主要采用的制动形式。

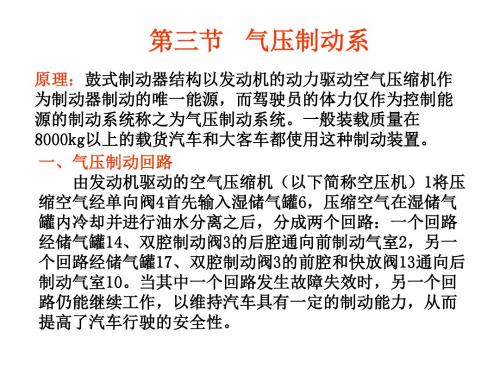

图为气压双回路气压制动系示意图：由发动机驱动的双缸活塞式空气压缩机将压缩空气经调压阀首先输入湿储气筒，压缩空气在湿储气筒内冷却并进行油水分离之后，再经过四回路保护阀，分别进入前桥储气筒、后桥储气筒和驻车储气筒，将气路分成三个回路；前、后储气筒分别与制动阀的上、下两腔相连，当驾驶员踩下踏板时，前筒气体通过制动阀上腔经快放阀到达前桥制动气室，实现前桥制动；后储气筒气体通过制动阀下腔，打开继动阀控制口，使后储气筒压缩空气直接经继动阀进入后桥制动气室，实现后桥制动；驻车储气筒与手控阀相连，在正常行车状态，驻车储气筒与手控阀和弹簧气室处于常通状态，当车辆停止时，将手刹手柄达到停车位置，阻断气源，弹簧气室内的压缩空气通过快放阀排入大气，实现驻车制动。
空气制动系统的组成一、空气制动系统的定义空气制动系统是一种用于控制和减速车辆的系统，通过利用气压来产生制动力，从而实现车辆的安全停车和减速。
二、空气制动系统的组成空气制动系统主要由以下几个部分组成：1. 空气压缩机空气压缩机是空气制动系统的核心部件，它负责将大气中的空气压缩成高压气体，并将其送入制动系统中。
空气压缩机通常由发动机驱动，通过机械方式将大气中的空气吸入，然后经过压缩后输出。
2. 气压储气罐气压储气罐是用来存储高压气体的容器，它能够平稳地供应气压给制动系统。
当制动踏板被踩下时，储气罐中的气体会被释放出来，产生制动力。
同时，气压储气罐还可以平衡制动系统中的气压，确保制动系统的正常运行。
3. 制动阀门制动阀门是控制气压在制动系统中流动的关键部件。
它可以根据驾驶员的操作，调整气压的大小和方向，从而控制制动力的大小和释放。
制动阀门通常包括进气阀、排气阀和分配阀等，通过合理的控制，可以实现车辆的精确制动。
4. 制动喉管和制动器制动喉管是将气压从储气罐传递到制动器的管道，它起到传递气压的作用。
制动器则是将气压转化为制动力的部件，它通常包括制动鼓、制动片和制动活塞等。
当气压通过制动器时，制动片会与制动鼓接触，产生摩擦力，从而实现车辆的制动。
5. 制动控制装置制动控制装置是驾驶员用来控制制动系统的部件，它通常包括制动踏板和制动手柄等。
当驾驶员踩下制动踏板或者拉动制动手柄时，制动控制装置会通过连接机构将操作传递给制动阀门，从而实现对制动系统的控制。
三、空气制动系统的工作原理空气制动系统的工作原理可以概括为以下几个步骤：1.空气压缩机将大气中的空气压缩成高压气体，并将其送入气压储气罐中进行储存。
2.当驾驶员踩下制动踏板或者拉动制动手柄时，制动控制装置会将操作传递给制动阀门。
3.制动阀门根据驾驶员的操作，调整气压的大小和方向，将气压传递给制动器。
4.制动器接收到气压后，制动片会与制动鼓接触，产生摩擦力，从而实现车辆的制动。
制动系统科技名词定义中文名称：制动系统英文名称：brake system定义：由动力源、控制系统和执行机构构成的实现制动功能的系统。
所属学科：煤炭科技（一级学科）；矿山机械工程（二级学科）；矿井提升（三级学科）本内容由全国科学技术名词审定委员会审定公布百科名片电子制动系统制动系统是汽车上用以使外界(主要是路面)在汽车某些部分(主要是车轮)施加一定的力，从而对其进行一定程度的强制制动的一系列专门装置。
制动系统作用是：使行驶中的汽车按照驾驶员的要求进行强制减速甚至停车；使已停驶的汽车在各种道路条件下(包括在坡道上)稳定驻车；使下坡行驶的汽车速度保持稳定。
对汽车起制动作用的只能是作用在汽车上且方向与汽车行驶方向相反的外力，而这些外力的大小都是随机的、不可控制的，因此汽车上必须装设一系列专门装置以实现上述功能。
目录功用1类型(1)按制动系统的作用分类1(2)按制动操纵能源分类1(3)按制动能量的传输方式分类1组成(1)制动操纵机构1(2)制动器1原理1、一般制动系的基本结构12、制动工作原理13、制动主缸的结构及工作过程14、制动轮缸的结构及工作过程要求1维修与保养1.保证车辆制动性能良好12.怎样防止汽车侧滑1一、制动系统概述1.制动系可分为如下几类12.制动系统的一般工作原理13.轿车典型制动系统的组成1二、制动器——鼓式制动器1. 概述12．领从蹄式制动器13．单向双领蹄式制动器14．双向双领蹄式制动器15．双从蹄式制动器16．单向自增力式制动器17．双向自增力式制动器18．凸轮式制动器19．楔式制动器110．鼓式制动器小结三、制动器——盘式制动器1．概述2．定钳盘式制动器3．浮钳盘式制动器4．盘式制动器的特点四、驻车制动机构五、制动器的间隙自调装置六、制动传动装置1．机械制动传动装置2．液压传动装置七、制动助力器八、气压制动系统展开制动系统编辑本段功用·为了保证汽车安全行驶，提高汽车的平均行驶车速，以提高运输生产率，在各种汽车上都设有专用制动机构。
重卡带ebs的气动制动系统结构原理重卡带EBS的气动制动系统是一种先进的制动系统，广泛应用于商用车辆和重型卡车中。
它采用了先进的电子技术和气动技术，能够实现更稳定、更高效的制动性能。
下面将详细介绍重卡带EBS的气动制动系统的结构和工作原理。
一、结构重卡带EBS的气动制动系统主要由以下几个部分组成：1.电子控制单元（ECU）：负责控制整个制动系统的工作，接收来自传感器的信息并根据需要发送信号给其他部件。
2.制动阀组：包括制动阀、制动推进器和制动力传感器等，负责控制制动气压的流动，实现制动力的调节和传输。
3.制动踏板：驾驶员通过踩踏制动踏板来激活制动系统。
4.制动盘或制动鼓：通过制动片与制动头摩擦产生制动力，实现车辆的减速和停车。
5.传感器：主要包括速度传感器、转向角传感器、油门传感器等，在制动系统中起到采集车辆运行状态信息的作用。
6.电气线束：连接ECU、传感器和其他的制动部件。
二、工作原理重卡带EBS的气动制动系统的工作原理如下：1.刹车指令生成：驾驶员通过踩踏制动踏板来生成制动指令，这个指令通过传感器发送到ECU。
2.信号处理：ECU接收到制动指令后，会根据车辆当前的速度、负载以及其他信息来调节制动力的大小。
ECU还会通过传感器获取车辆的实时速度和负载情况，确保制动效果是恰当的。
3.制动力生成：ECU通过控制制动阀组来调节制动气压的大小和分配，以达到预定的制动力。
制动气压经过制动阀进入制动推进器，从而推动制动片与制动盘或制动鼓摩擦，产生制动力。
4.制动力调节：采用电子控制和气动调节的方式来实现制动力的调节。
ECU能够根据实时情况动态调节制动力的大小，以适应不同的道路和负载条件。
5.刹车力梯度：重卡带EBS的气动制动系统还支持刹车力梯度的功能，即在逐渐释放刹车踏板时，制动力也会逐渐减小。
这种刹车方式更加平稳，能够提高驾驶舒适性和制动性能。
6.防抱死系统（ABS）：重卡带EBS的气动制动系统通常还配备有防抱死系统，用来防止车轮在紧急制动时因为过度制动而失去抓地力。
汽车气刹原理
汽车气刹是一种常见的制动系统，它通过利用气压来实现制动的目的。
汽车气刹系统的原理相对简单，但是却起着至关重要的作用。
下面我们将深入探讨汽车气刹的原理。
首先，汽车气刹系统的核心部件是气缸。
气缸是一个密封的容器，内部装有活塞。
当司机踩下制动踏板时，制动液会被挤压到气缸内，从而推动活塞向外移动。
这个过程会产生一定的气压，气压会传递到制动鼓或制动盘上，从而实现制动的效果。
其次，气缸内的活塞是如何实现向外移动的呢？这就涉及到了气缸内的气压变化。
当制动踏板被踩下时，制动液被挤压到气缸内，气缸内的气压会迅速增加。
由于气缸是密封的容器，活塞只能向外移动，这样就形成了一个推力，推动制动系统实现制动效果。
再者，气缸内的气压是如何释放的呢？当司机松开制动踏板时，气缸内的气压会迅速减小，这是因为制动液会回流到制动系统中。
气压的减小会导致活塞向内移动，从而释放掉制动系统的压力，汽车就会逐渐停止制动。
最后，汽车气刹系统的原理可以总结为，当司机踩下制动踏板时，制动液被压缩，推动活塞向外移动，产生气压，实现制动效果；当司机松开制动踏板时，气压减小，活塞向内移动，释放制动系统的压力，汽车停止制动。
总的来说，汽车气刹系统的原理相对简单，但是却是汽车制动系统中至关重要的一环。
了解汽车气刹系统的原理有助于我们更好地理解汽车的工作原理，同时也能够帮助我们更好地保养和维护汽车气刹系统，确保行车安全。
希望本文能够帮助读者更好地了解汽车气刹系统的原理，谢谢阅读！。
图解汽车（12）汽车制动系统结构解析● 制动系统的组成作为制动系统，作用当然就是让行驶中的汽车按我们的意愿进行减速甚至停车。
工作原理就是将汽车的动能通过摩擦转换成热能。
汽车制动系统主要由供能装置、控制装置、传动装置和制动器等部分组成，常见的制动器主要有鼓式制动器和盘式制动器。
● 鼓式制动器鼓式制动器主要包括制动轮缸、制动蹄、制动鼓、摩擦片、回位弹簧等部分。
主要是通过液压装置是摩擦片与岁车轮转动的制动鼓内侧面发生摩擦，从而起到制动的效果。
在踩下刹车踏板时，推动刹车总泵的活塞运动，进而在油路中产生压力，制动液将压力传递到车轮的制动分泵推动活塞，活塞推动制动蹄向外运动，进而使得摩擦片与刹车鼓发生摩擦，从而产生制动力。
从结构中可以看出，鼓式制动器是工作在一个相对封闭的环境，制动过程中产生的热量不易散出，频繁制动影响制动效果。
不过鼓式制动器可提供很高的制动力，广泛应用于重型车上。
●盘式制动器盘式制动器也叫碟式制动器，主要由制动盘、制动钳、摩擦片、分泵、油管等部分构成。
盘式制动器通过液压系统把压力施加到制动钳上，使制动摩擦片与随车轮转动的制动盘发生摩擦，从而达到制动的目的。
与封闭式的鼓式制动器不同的是，盘式制动器是敞开式的。
制动过程中产生的热量可以很快散去，拥有很好的制动效能，现在已广泛应用于轿车上。
● 通风制动盘制动过程实际上是摩擦力将动能转化为热能的过程，如制动器的热量不能及时散出，将会影响其制动效果。
为了进一步提升制动效能，通风制动盘应运而生。
通风刹车盘内部是中空的或在制动盘打很多小孔，冷空气可以从中间穿过进行降温。
从外表看，它在圆周上有许多通向圆心的洞空，它利用汽车在行驶当中产生的离心力能使空气对流，达到散热的目的，因此比普通实心盘式散热效果要好许多。
●陶瓷制动盘陶瓷制动盘相对于一般的刹车盘具有重量轻、耐高温耐磨等特性。
普通的刹车盘在全力制动下容易高热而产生热衰退，制动性能会大打折扣，而陶瓷刹车盘有很好的抗热衰退性能，其耐热性能要比普通制动盘高出许多倍。
