三晶变频器在油田磕头机上的应用一、 前言进入21世纪，变频调速技术得益于其优异的节能特性和调速特性，在我国油田中得到广泛应用，中国产值能耗是世界上最高的国家之一。

要解决产品能耗问题，除 其它相关的技术问题需要改进外，变频调速技术已成为节能及提高产品质量的有效措施。

油田作为一个特殊行业，有其独特的背景，油田中变频器的应用主要集中在 游梁式抽油机控制、电潜泵控制、注水井控制和油气集输控制等几个场合。

游梁式抽油机俗称“磕头机”，是目前各个油田所普遍采用的抽油机，但是目前的抽油机 系统普遍存在着效率低、能耗大、冲程和冲次调节不方便等明显的缺点。

本文主要介绍SAJ 变频器在游梁式抽油机上的应用。

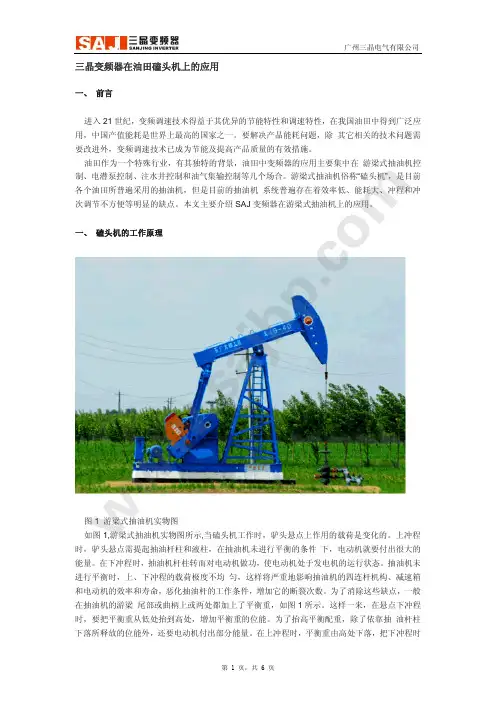

一、 磕头机的工作原理图1 游梁式抽油机实物图如图1,游梁式抽油机实物图所示,当磕头机工作时，驴头悬点上作用的载荷是变化的。

上冲程时，驴头悬点需提起抽油杆柱和液柱，在抽油机未进行平衡的条件 下，电动机就要付出很大的能量。

在下冲程时，抽油机杆柱转而对电动机做功，使电动机处于发电机的运行状态。

抽油机未进行平衡时，上、下冲程的载荷极度不均 匀，这样将严重地影响抽油机的四连杆机构、减速箱和电动机的效率和寿命，恶化抽油杆的工作条件，增加它的断裂次数。

为了消除这些缺点，一般在抽油机的游梁 尾部或曲柄上或两处都加上了平衡重，如图1所示。

这样一来，在悬点下冲程时，要把平衡重从低处抬到高处，增加平衡重的位能。

为了抬高平衡配重，除了依靠抽 油杆柱下落所释放的位能外，还要电动机付出部分能量。

在上冲程时，平衡重由高处下落，把下冲程时w w w .s a j bp .c o m储存的位能释放出来，帮助电动机提升抽油杆和液柱，减少了 电动机在上冲程时所需给出的能量。

目前使用较多的游梁式抽油机，都采用了加平衡配重的工作方式，因此在抽油机的一个工作循环中，有两个电动机运行状态和两 个发电机运行状态。

当平衡配重调节较好时，其发电机运行状态的时间和产生的能量都较小。

磕头机的工作原理
磕头机是一种常见的机械设备，它的工作原理主要是通过电动机驱动摆臂进行往复运动，从而实现磕头的动作。

下面我们来详细了解一下磕头机的工作原理。

磕头机的核心部件是电动机。

电动机通过电流的作用产生磁场，进而将电能转换为机械能。

在磕头机中，电动机的转子与摆臂相连，当电流通过电动机时，摆臂就会受到驱动力的作用而产生往复运动。

磕头机的摆臂是实现磕头动作的关键部件。

摆臂一般采用弯曲杆状结构，其一端与电动机的转子相连，另一端则通过铰链与磕头装置相连。

当电动机驱动转子旋转时，摆臂就会随之做出往复运动，从而带动磕头装置进行磕头动作。

磕头装置是磕头机的重要组成部分，它一般由下压头和上压头组成。

下压头固定在机器底座上，上压头则由摆臂带动进行下压运动。

在磕头的过程中，下压头将工件固定在机床上，上压头则施加压力进行磕头操作。

通过不断循环这一过程，磕头机可以完成对工件的连续磕头。

除了上述核心部件，磕头机还配备了一些辅助装置，如控制系统、传感器等。

控制系统可实现对电动机的启停、转速调节等功能，从而控制磕头机的工作状态。

传感器则用于监测磕头过程中的各种参数，如摆臂的位置、磕头力度等，以确保磕头的准确性和稳定性。

总结起来，磕头机的工作原理是通过电动机驱动摆臂进行往复运动，从而带动磕头装置进行磕头操作。

它通过不断重复这一过程，可以实现对工件的连续磕头。

磕头机在工业生产中起到了重要的作用，提高了生产效率和产品质量，广泛应用于各个领域。

随着科技的不断进步，磕头机的工作原理也在不断创新和改进，以适应不同工件的磕头需求。

抽油机（俗称“磕头机”）1、概述抽油机是开采石油的一种机器设备，俗称“磕头机”，通过加压的办法使石油出井。

2、工作原理当抽油机上冲程时，油管弹性收缩向上运动，带动机械解堵采油器向上运动，撞击滑套产生振动；同时，正向单流阀关闭，变径活塞总成封堵油当抽油机下冲程时，油管弹性伸长向下运动，带动机械解堵采油器向下运动，撞击滑套产生振动；同时，反向单流阀部分关闭，变径活塞总成仍然封堵油套环形油道，使反向单流阀下方区域形成高压区，这一运动又对地层内的油流通道产生一种反向的冲击力。

油井内的机械解堵采油器就是利用油管柱周期性的弹性变形来产生周期性的上下往复运动，从而对地层产生抽吸挤压频繁交替变换的活塞作用。

油层内“粘连”的液滴和堵塞颗粒物受到这种频繁地抽吸力和挤压力扰动后，被迫脱离原位，最终，使不易移动的液滴开始流动，使“粘连”的堵塞颗粒物脱离油道，实现疏通油道、扩大油流增加原油产量的目的。

套环形油道，使正向单流阀下方区域形成负压区，相当于对地层产生了一个强大的抽吸力。

磕头机即游梁式抽油机是油田广泛应用的传统抽油设备，通常由普通交流异步电动机直接拖动。

其曲柄带以配重平衡块带动抽油杆，驱动井下抽油泵做固定周期的上下往复运动，把井下的油送到地面。

在一个冲次内，随着抽油杆的上升/下降，而使电机工作在电动/发电状态。

上升过程电机从电网吸收能量电动运行；下降过程电机的负载性质为位势负载，加之井下负压等使电动机处于发电状态，把机械能量转换成电能回馈到电网。

然而，井下油层的情况特别复杂，有富油井、贫油井之分，有稀油井、稠油井之别。

恒速应用问题显而易见。

如抛却这些不谈，就抽油机油泵本身而言，磨损后的活塞与衬套的间隙漏失等都是很难解决的问题，况且变化的地层因素如油中含砂、蜡、水、气等复杂情况也对每冲次抽出的油量有很大的影响。

看来，只有调速驱动才能达到最佳控制。

引进调速传动后，可根据井下状态调节抽油机冲程频次及分别调节上、下行程的速度，在提高泵的充满系数的同时减少泵的漏失，以获得最大出油量。

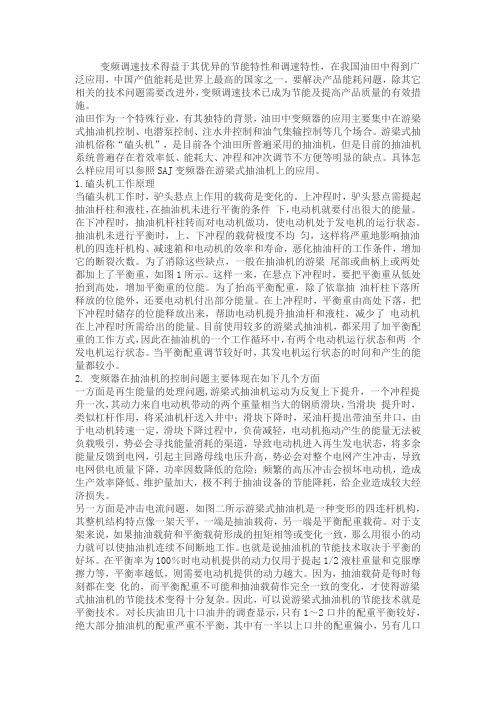

变频调速技术得益于其优异的节能特性和调速特性，在我国油田中得到广泛应用，中国产值能耗是世界上最高的国家之一。

要解决产品能耗问题，除其它相关的技术问题需要改进外，变频调速技术已成为节能及提高产品质量的有效措施。

油田作为一个特殊行业，有其独特的背景，油田中变频器的应用主要集中在游梁式抽油机控制、电潜泵控制、注水井控制和油气集输控制等几个场合。

游梁式抽油机俗称“磕头机”，是目前各个油田所普遍采用的抽油机，但是目前的抽油机系统普遍存在着效率低、能耗大、冲程和冲次调节不方便等明显的缺点。

具体怎么样应用可以参照SAJ变频器在游梁式抽油机上的应用。

1.磕头机工作原理当磕头机工作时，驴头悬点上作用的载荷是变化的。

上冲程时，驴头悬点需提起抽油杆柱和液柱，在抽油机未进行平衡的条件下，电动机就要付出很大的能量。

在下冲程时，抽油机杆柱转而对电动机做功，使电动机处于发电机的运行状态。

抽油机未进行平衡时，上、下冲程的载荷极度不均匀，这样将严重地影响抽油机的四连杆机构、减速箱和电动机的效率和寿命，恶化抽油杆的工作条件，增加它的断裂次数。

为了消除这些缺点，一般在抽油机的游梁尾部或曲柄上或两处都加上了平衡重，如图1所示。

这样一来，在悬点下冲程时，要把平衡重从低处抬到高处，增加平衡重的位能。

为了抬高平衡配重，除了依靠抽油杆柱下落所释放的位能外，还要电动机付出部分能量。

在上冲程时，平衡重由高处下落，把下冲程时储存的位能释放出来，帮助电动机提升抽油杆和液柱，减少了电动机在上冲程时所需给出的能量。

目前使用较多的游梁式抽油机，都采用了加平衡配重的工作方式，因此在抽油机的一个工作循环中，有两个电动机运行状态和两个发电机运行状态。

当平衡配重调节较好时，其发电机运行状态的时间和产生的能量都较小。

2. 变频器在抽油机的控制问题主要体现在如下几个方面一方面是再生能量的处理问题,游梁式抽油机运动为反复上下提升，一个冲程提升一次，其动力来自电动机带动的两个重量相当大的钢质滑块，当滑块提升时，类似杠杆作用，将采油机杆送入井中；滑块下降时，采油杆提出带油至井口，由于电动机转速一定，滑块下降过程中，负荷减轻，电动机拖动产生的能量无法被负载吸引，势必会寻找能量消耗的渠道，导致电动机进入再生发电状态，将多余能量反馈到电网，引起主回路母线电压升高，势必会对整个电网产生冲击，导致电网供电质量下降，功率因数降低的危险；频繁的高压冲击会损坏电动机，造成生产效率降低、维护量加大，极不利于抽油设备的节能降耗，给企业造成较大经济损失。

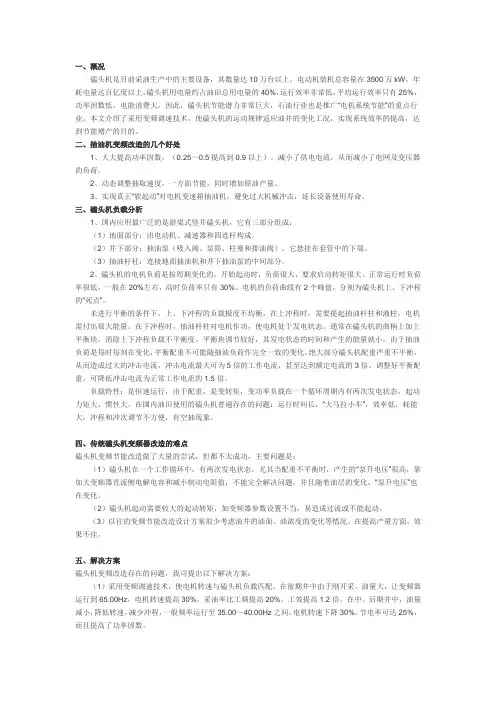

一、概况磕头机是目前采油生产中的主要设备，其数量达10万台以上。

电动机装机总容量在3500万kW，年耗电量达百亿度以上。

磕头机用电量约占油田总用电量的40%，运行效率非常低，平均运行效率只有25%，功率因数低，电能浪费大。

因此，磕头机节能潜力非常巨大，石油行业也是推广“电机系统节能”的重点行业。

本文介绍了采用变频调速技术，使磕头机的运动规律适应油井的变化工况，实现系统效率的提高，达到节能增产的目的。

二、抽油机变频改造的几个好处1、大大提高功率因数，（0.25～0.5提高到0.9以上）。

减小了供电电流，从而减小了电网及变压器的负荷。

2、动态调整抽取速度，一方面节能，同时增加原油产量。

3、实现真正“软起动”对电机变速箱抽油机，避免过大机械冲击，延长设备使用寿命。

三、磕头机负载分析1、国内应用最广泛的是游梁式竖井磕头机，它有三部分组成：（1）地面部分：由电动机、减速器和四连杆构成。

（2）井下部分：抽油泵（吸入阀、泵筒、柱塞和排油阀），它悬挂在套管中的下端。

（3）抽油杆柱：连接地面抽油机和井下抽油泵的中间部分。

2、磕头机的电机负荷是按周期变化的，开始起动时，负荷很大，要求启动转矩很大。

正常运行时负荷率很低，一般在20%左右，高时负荷率只有30%。

电机的负荷曲线有2个峰值，分别为磕头机上、下冲程的“死点”。

未进行平衡的条件下，上、下冲程的负载极度不均衡，在上冲程时，需要提起抽油杆柱和液柱，电机需付出很大能量。

在下冲程时，抽油杆柱对电机作功，使电机处于发电状态。

通常在磕头机的曲柄上加上平衡块，消除上下冲程负载不平衡度。

平衡块调节较好，其发电状态的时间和产生的能量就小，由于抽油负荷是每时每刻在变化，平衡配重不可能随抽油负荷作完全一致的变化，绝大部分磕头机配重严重不平衡，从而造成过大的冲击电流，冲击电流最大可为5倍的工作电流，甚至达到额定电流的3倍。

调整好平衡配重，可降低冲击电流为正常工作电流的1.5倍。

负载特性：是恒速运行，由于配重，是变转矩，变功率负载在一个循环周期内有两次发电状态，起动力矩大、惯性大。
