三晶变频器在油田磕头机上的应用
一、 前言

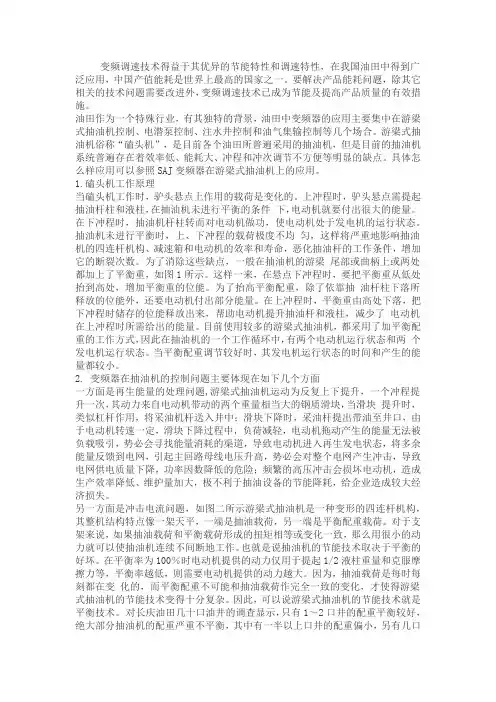

进入21世纪，变频调速技术得益于其优异的节能特性和调速特性，在我国油田中得到广泛应用，中国产值能耗是世界上最高的国家之一。要解决产品能耗问题，除 其它相关的技术问题需要改进外，变频调速技术已成为节能及提高产品质量的有效措施。
油田作为一个特殊行业，有其独特的背景，油田中变频器的应用主要集中在 游梁式抽油机控制、电潜泵控制、注水井控制和油气集输控制等几个场合。游梁式抽油机俗称“磕头机”，是目前各个油田所普遍采用的抽油机，但是目前的抽油机 系统普遍存在着效率低、能耗大、冲程和冲次调节不方便等明显的缺点。本文主要介绍SAJ 变频器在游梁式抽油机上的应用。
一、 磕头机的工作原理
图1 游梁式抽油机实物图
如图1,游梁式抽油机实物图所示,当磕头机工作时，驴头悬点上作用的载荷是变化的。上冲程时，驴头悬点需提起抽油杆柱和液柱，在抽油机未进行平衡的条件 下，电动机就要付出很大的能量。在下冲程时，抽油机杆柱转而对电动机做功，使电动机处于发电机的运行状态。抽油机未进行平衡时，上、下冲程的载荷极度不均 匀，这样将严重地影响抽油机的四连杆机构、减速箱和电动机的效率和寿命，恶化抽油杆的工作条件，增加它的断裂次数。为了消除这些缺点，一般在抽油机的游梁 尾部或曲柄上或两处都加上了平衡重，如图1所示。这样一来，在悬点下冲程时，要把平衡重从低处抬到高处，增加平衡重的位能。为了抬高平衡配重，除了依靠抽 油杆柱下落所释放的位能外，还要电动机付出部分能量。在上冲程时，平衡重由高处下落，把下冲程时w w w .s a j b
p .c o m
储存的位能释放出来，帮助电动机提升抽油杆和液柱，减少了 电动机在上冲程时所需给出的能量。目前使用较多的游梁式抽油机，都采用了加平衡配重的工作方式，因此在抽油机的一个工作循环中，有两个电动机运行状态和两 个发电机运行状态。当平衡配重调节较好时，其发电机运行状态的时间和产生的能量都较小。
二、 变频器在抽油机的控制问题
目前，在胜利油田采用的抽油设备中，以游梁式抽油机最为普遍，数量也最多。其数量达十万台以上。抽油机用电量约占油田总用电量的40%，运行效率非常低， 平均运行效率只有25%，
功率因数低，电能浪费大。因此，抽油机节能潜力非常巨大，石油行业也是推广“电机系统节能”的重点行业。
2.1 变频器在抽油机的控制问题主要体现在如下几个方面
一方面是再生能量的处理问题,如图2所示，游梁式抽油机运动为反复上下提升，一个冲程提升一次，其动力来自电动机带动的两个重量相当大的钢质滑块，当滑块 提升时，类似杠杆作用，将采油机杆送入井中；滑块下降时，采油杆提出带油至井口，由于电动机转速一定，滑块下降过程中，负荷减轻，电动机拖动产生的能量无法被负载吸引，势必会寻找能量消耗的渠道，导致电动机进入再生发电状态，将多余能量反馈到电网，引起主回路母线电压升高，势必会对整个电网产生冲击，导致 电网供电质量下降，功率因数降低的危险；频繁的高压冲击会损坏电动机，造成生产效率降低、维护量加大，极不利于抽油设备的节能降耗，给企业造成较大经济损失。
图2 常规曲柄平衡抽油机
另一方面是冲击电流问题，如图二所示游梁式抽油机是一种变形的四连杆机构，其整机结构特点像一架天平，一端是抽油载荷，另一端是平衡配重载荷。对于支架来说，如果抽油载荷和平衡载荷形成的扭矩相等或变化一致，那么用很小的动力就可以使抽油机连续不间断地工作。也就是说抽油机的节能技术取决于平衡的好坏。在平衡率为100％时电动机提供的动力仅用于提起w w
w .s a j b p .c o m
1/2液柱重量和克服摩擦力等，平衡率越低，则需要电动机提供的动力越大。因为，抽油载荷是每时每刻都在变 化的，而平衡配重不可能和抽油载荷作完全一致的变化，才使得游梁式抽油机的节能技术变得十分复杂。因此，可以说游梁式抽油机的节能技术就是平衡技术。
对长庆油田几十口油井的调查显示，只有1～2口井的配重平衡较好，绝大部分抽油机的配重严重不平衡，其中有一半以上口井的配重偏小，另有几口井配重又偏 大，从而造成过大的冲击电流，冲击电流与工作电流之比最大可超过5倍，甚至超过额定电流的3倍。不仅无谓浪费掉大量的电能，而且严重威胁到设备的安全。同时也给采用变频器调速控制造成很大的困难：一般变频器的容量是按电动机的额定功率来选配的，过大的冲击电流会引起变频器的过载保护动作而不能正常工作。
除上述两方面问题外，油田采油的特殊地理环境决定了采油设备有其独特的运行特点：在油井开采前期储油量大，供液足，为提高功效可采用工频运行，保证较高产油量；在中后期，由于石油储量减少，易造成供液不足，电动机若仍工频运行，势必浪费电能，造成不必要损耗，这时须考虑实际工作情况，适当降低电动机转速，减少冲程，有效提高充盈率。
2.2 游梁式抽油机的变频改造主要有以下3个方面 (1) 大大提高了功率因数（可由原来的0.25～0.5提高到0.9以上），大大减小了供电（视在）电流，从而减轻了电网及变压器的负担，降低了线损，可省去大量的“增容”开支.这主要集中在供电企业对电网质量要求较高的场合，为避免电网质量的下降，需引入变频控制，其主要目的就是
减小抽油机工作过程对电网的影响。
(2) 以节能为第一目标的变频改造。这点较普遍，一方面，油田抽油机为克服大的起动转矩，采用的电动机远远大于实际所需功率，工作时电动机利用率一般为 20%～30%，最高不会超过50%，电动机常处于轻载状态，造成资源浪费。另一方面，抽油机工作情况的连续变化，取决于地底下的状态，若始终处于工频运行，也会造成电能浪费。为了节能，提高电动机工作效率，需进行变频改造。
(3) 由于实现了真正的“软起动”，对电动机、变速箱、抽油机都避免了过大的机械冲击，大大延长了设备的使用寿命，减少了停产时间，提高了生产效率。以提高电网质量和节能为目的的变频改造。这种情况综合了上面两种改造的优点，是应用中的一个重要发展方向。
三、 抽油机的技术发展 第一代：最先的抽油机主马达主要是采用三相异步电机启动，三相异步电动机启动运行缺点就是没有调速功能，只能保持一个恒速，严重影响产油量。这种不带保护的抽油机电机控制方式已经退出了历史舞台。 第二代：由于直流电动机的面世，也加快了直流电机在抽油机上的应用，从而替代了异步电机的使用。采用直流调速的方法明显的优胜三相异步电机，产油量也高了许多；但直流电动机成本比较高，其调速性能也不是很理想。
第三代：采用变级电机调速，就是改变电机极对数来达到调速的目的，常采用4／8／32极多速电机实现。但其装置比较复杂，占用空间也比较大，设备寿命短，稳定性不太好。
第四代：变频调速技术，由于变频调速技术已成为节能及提高产品效益质量的有效措施，油田中变频器应用在游梁式抽油机已经非常广泛。由于油井的类型和工况千 差万别，井下渗油和渗水量每时每刻都在变．抽油机的负载变化是无规律的，故采用变频调速技术，使抽油机的运动规律适应油井的变化工况，实现抽油系统效率的 提高，达到节能增产的目的。下面钟对变频器w w w .s a j b
p .c o m
