制图标准和有关规定第一节图纸的幅面为了做到工程图基本统一，清晰简明，提高制图效率，满足设计、施工、存档的要求，关于图纸幅面大小的尺寸，国家制订了全国统一的标准：《房屋建筑制图统一标准》(GBJl～86)。
该标准规定，图纸幅面的基本尺寸为5种，其代号分别为A0、A1、A2、A3、A4、各类尺寸大小。
如表3—1所示。
其图纸幅面如图3—2所示。
图3—2 图纸幅面为了适应建筑物的具体情况，平面尺寸有时要适当放大,所以《标准》中又规定了图纸长边可以加长的尺寸.允许加长A0—A3号图纸的边长；加长部分的尺寸应为长边的1/8及其倍数。
如图3—2所示。
注：图纸的短边不得加长。
第二节图框线图框线格式用粗实线画出，如图3—2所示。
第三节图标与图签图标栏和图签栏又叫标题栏和会签栏，是设计图框的组成部分。
图标栏是说明设计单位、图名、编号的表格.图标的位置一般在图纸的右下角。
图标的尺寸在国家标准中也有规定，A2、3、4号图纸的小图标其长边的长度应为85mm;短边的长度宜采用30、40、50mm三种尺寸。
如表3—3所示。
表3—3图签栏是供需要会签的图纸用的.1个会签栏不够用时，可另加1个,2个会签栏应并列；不需要会签的图纸，可不设会签栏。
图签位于图纸的左上角，其尺寸应为75mm×20mm，栏内应填写会签人员所代表的专业、姓名、日期(年、月、日)。
具体形式如表3-4所示。
表3-4图3—5 图纸幅面第四章工程图的基本要素为了看懂图纸必须先弄懂图中的各种图线、符号及尺寸标注的含义和规定,作为看图的准备。
下面我们从比例开始介绍。
第一节比例图纸使用比例的作用,是为了将室内结构不变形的缩小和放大在图纸上。
图纸比例用阿拉伯数字和符号“：”表示。
如1：100、1：50等。
1：100表示图纸上所画物体比实体缩小100倍，1：1表示图纸上所画物体与实体一样大.一般图纸采用的比例可见表4—1。
第二节图线在施工图中，为了表示不同的意思，并达到图形的主次分明，必须采用不同的线型和不同宽度的图线来表达。
室内装修CAD施工图绘图规范要求CAD用来画工程图，室内图纸，一个完美的室内设计少不了精细的设计，CAD为我们做到了这一点，通过CAD我们可以更直接地了解室内情况，没有人工尺量那么繁杂，多了份精细，可以使我们更直观地看到室内一切的平面布局。
（一）、基本要求1．所有设计室出的图纸都要配备图纸封皮、图纸说明、图纸目录。
A．图纸封皮须注明工程名称、图纸类别（施工图、竣工图、方案图）、制图日期。
B．图纸说明须对工程进一步说明工程概况、工程名称、建设单位、施工单位、设计单位或建筑设计单位等。
2．每张图纸须编制图名、图号、比例、时间。
3．打印图纸按需要，比例出图。
（二）、常用制图方式。
一、常用比例二、线型三、打印出图笔号1-10号线宽设置四、剖切索引符号五、平、立面索引符号六、大样图索引七、图标八、文字注释九、标高符号十、轴线符号十一、尺寸符号十二、坡度标注制图技巧:一、图层管理.二、线条分色制图时将墙体、家具、填充线、文字、分格线等线条颜色区分，便于在电脑显示时一目了然。
三、图框插入按比例插入图框，首先制作1：1图框，将图框放大，与图比较看是否配合。
如不配合缩放与之配合。
如要作1：30的图框，第一次图框放大40后不合适，再次缩放输入3/4，即可得到1：30的图框。
四、其他1．CAD文件在从其他文件粘贴近来后，容易出现无用图层，可purge(pu),清理无用图层。
2．文字的大小是根据图纸的比例变化的，如A3图纸，比例为1：50，注释文字打印出的尺寸应该是3mm，在文字制作时，文字尺寸大小输入150。
3．一套图中可能会有不同的比例，在按比例插完第一个图框后，遇到不同比例的图，应根据比例的大小缩放。
如有一张图比例为1：50，是正确的，现在要给另一张图插图框，假设这张图要插1：40的图框，那就复制1：50的图框，然后缩放输入4/5即得。
文字的大小亦可采用这种办法。
4．同一个CAD界面下，如果打开多个CAD文件，可按着ctrl键点Tab键转换。
一、成品房的装修围：厨房墙顶地饰面、橱柜及厨房电器〔不含冰箱〕安装到位洗手间墙顶地饰面、包含洁具及五金挂件安装到位阳台地面厅房墙面、天花抹平并饰面乳胶漆厅房地面玻化砖或者强化木地板铺地成品房模压门及门套、门锁五金安装所有窗户安装石材窗台板厅房及厨卫、阳台灯具的安装所有水、电路线安装到位二、单元户施工图图纸目录1. 封面2. 设计说明3. 图纸目录4. 户型平面布置图5. 户型天花布置图6. 户型电路图7. 阳台地面铺砖图8. 阳台给排水布置图9. 厨房放大平面图10. 厨房地面铺砖图11. 厨房天花灯位图12. 厨房 A.B.C.D 立面图13. 厨房 A.B.C.D 立面铺砖图14. 厨房电路图15. 厨房给排水布置图16. 洗手间放大平面图17. 洗手间地面铺砖图18. 洗手间天花灯位图19. 洗手间 A.B.C.D 立面图20. 洗手间 A.B.C.D 立面铺砖图21. 洗手间电路图22. 洗手间给排水布置图23. 窗台板大样24. 房门及门套安装大样图25. 门坎石或者挡水石施工大样图三、图纸深度要求：1. 设计说明：整套图纸的概括说明及设计原则的阐述；整个室材料部品的阐述；对于没有具体图纸的部位发展统一的注释〔如厅房的立面做法、工艺要求等〕；设计说明中可包括电气和水系统局部的说明；2. 总平面图：家具按 1:1 比例合理摆放，并加以注释；标明每一个功能区域及地面材质；户型轴线尺寸清晰；立面索引明确清晰；3. 天花平面：标明吊顶材料及做法；灯具注释，或者用图例说明；灯具的定位尺寸及灯具大小、型号注释；4. 厨卫立面图：墙面的铺砖方式或者铺砖原则的注释；开关插座的定位尺寸及定位原则说明；橱柜、洁具的摆放尺寸以及相关五金挂件的安置尺寸；厨房电器的摆放位置；整体橱柜的样式；橱柜大样图；说明所有材料的材质及规格尺寸〔包括玻璃的类型厚度、砖的类型和尺寸、镜子的样式、镜前灯的位置等〕5. 电路图：标明插座的规格和数量，必要时可另附电路设计施工说明；在墙面铺砖图上，将开关插座与瓷砖的结合方式说明清晰，防止开关插坐位于单块瓷砖的中间；6. 水路图：厨卫所有下水的具体位置的定位尺寸应清晰明了；针对不同的下水和地漏的管径应有说明；下水管与完成墙面的距离尺寸应有注明；特殊是座便下水位置确实定；冷热水的进水管定位可用文字说明高度，平面上应有明确的尺寸定位；7. 大样图：详细交待施工工艺和做法；对石材的品种、色泽、规格、倒边方式作出明确的规定；对洗手间瓷砖碰角方式应有注明；厨卫立管包管方式应有注明；所有室阴、阳角的处理方式应有说明；四、交楼标准细则〔一〕厨房设计原则1. 注意洗槽、炉台及切菜台的位置，最好呈90 度的方位摆放。

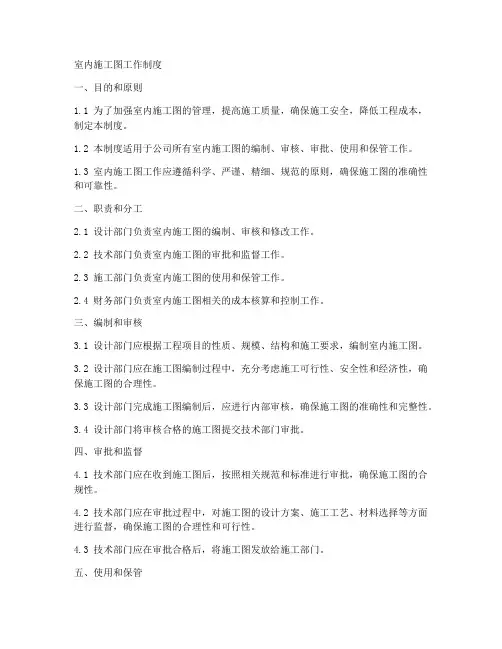

室内施工图工作制度一、目的和原则1.1 为了加强室内施工图的管理，提高施工质量，确保施工安全，降低工程成本，制定本制度。
1.2 本制度适用于公司所有室内施工图的编制、审核、审批、使用和保管工作。
1.3 室内施工图工作应遵循科学、严谨、精细、规范的原则，确保施工图的准确性和可靠性。
二、职责和分工2.1 设计部门负责室内施工图的编制、审核和修改工作。
2.2 技术部门负责室内施工图的审批和监督工作。
2.3 施工部门负责室内施工图的使用和保管工作。
2.4 财务部门负责室内施工图相关的成本核算和控制工作。
三、编制和审核3.1 设计部门应根据工程项目的性质、规模、结构和施工要求，编制室内施工图。
3.2 设计部门应在施工图编制过程中，充分考虑施工可行性、安全性和经济性，确保施工图的合理性。
3.3 设计部门完成施工图编制后，应进行内部审核，确保施工图的准确性和完整性。
3.4 设计部门将审核合格的施工图提交技术部门审批。
四、审批和监督4.1 技术部门应在收到施工图后，按照相关规范和标准进行审批，确保施工图的合规性。
4.2 技术部门应在审批过程中，对施工图的设计方案、施工工艺、材料选择等方面进行监督，确保施工图的合理性和可行性。
4.3 技术部门应在审批合格后，将施工图发放给施工部门。
五、使用和保管5.1 施工部门应按照施工图的要求进行施工，确保施工质量。
5.2 施工部门应在施工过程中，对施工图进行保管，防止施工图的丢失、损坏或篡改。
5.3 施工部门应定期将施工图交回设计部门进行更新和修订。
六、修改和更新6.1 设计部门应根据施工过程中的实际情况，对施工图进行修改和更新。
6.2 设计部门应在修改和更新后，重新进行审核和审批。
6.3 设计部门应将修改和更新的施工图及时发放给施工部门。
七、成本控制7.1 财务部门应根据室内施工图的相关信息，进行成本核算和控制。
7.2 财务部门应根据施工过程中的实际情况，对成本进行调整和控制。
室内设计施工图制图规范一、成品房的装修范围：厨房墙顶地饰面、橱柜及厨房电器（不含冰箱）安装到位卫生间墙顶地饰面、包含洁具及五金挂件安装到位阳台地面厅房墙面、天花抹平并饰面乳胶漆厅房地面玻化砖或强化木地板铺地成品房模压门及门套、门锁五金安装所有窗户安装石材窗台板厅房及厨卫、阳台灯具的安装所有水、电线路安装到位二、单元户内施工图图纸目录1. 封面2. 设计说明3. 图纸目录4. 户型平面布置图5. 户型天花布置图6. 户型电路图7. 阳台地面铺砖图8. 阳台给排水布置图9. 厨房放大平面图10. 厨房地面铺砖图11. 厨房天花灯位图12. 厨房A.B.C.D立面图13. 厨房A.B.C.D立面铺砖图14. 厨房电路图15. 厨房给排水布置图16. 卫生间放大平面图17. 卫生间地面铺砖图18. 卫生间天花灯位图19. 卫生间A.B.C.D立面图20. 卫生间A.B.C.D立面铺砖图21. 卫生间电路图22. 卫生间给排水布置图23. 窗台板大样24. 房门及门套安装大样图25. 门槛石或挡水石施工大样图三、图纸深度要求：1. 设计说明：整套图纸的概括说明及设计原则的阐述；整个室内材料部品的阐述；对于没有具体图纸的部位进行统一的注释（如厅房的立面做法、工艺要求等）；设计说明中可包括电气和水系统部分的说明；2. 总平面图：家具按1:1比例合理摆放，并加以注释；标明每个功能区域及地面材质；户型轴线尺寸清晰；立面索引明确清晰；3. 天花平面：标明吊顶材料及做法；灯具注释，或用图例说明；灯具的定位尺寸及灯具大小、型号注释；4. 厨卫立面图：墙面的铺砖方式或铺砖原则的注释；开关插座的定位尺寸及定位原则说明；橱柜、洁具的摆放尺寸以及相关五金挂件的安置尺寸；厨房电器的摆放位置；整体橱柜的样式；橱柜大样图；表明所有材料的材质及规格尺寸（包括玻璃的类型厚度、砖的类型和尺寸、镜子的样式、镜前灯的位置等）5. 电路图：标明插座的规格和数量，必要时可另附电路设计施工说明；在墙面铺砖图上，将开关插座与瓷砖的结合方式表明清晰，避免开关插座位于单块瓷砖的中间；6. 水路图：厨卫所有下水的具体位置的定位尺寸应清晰明了；针对不同的下水和地漏的管径应有说明；下水管与完成墙面的距离尺寸应有注明；特别是座便下水位置的确定；冷热水的进水管定位可用文字说明高度，平面上应有明确的尺寸定位；7. 大样图：详细交待施工工艺和做法；对石材的品种、色泽、规格、倒边方式作出明确的规定；对卫生间瓷砖碰角方式应有注明；厨卫立管包管方式应有注明；所有室内阴、阳角的处理方式应有说明；四、交楼标准细则（一）厨房设计原则1. 注意洗槽、炉台及切菜台的位置，最好呈90度的方位摆放。
室内设计施工图制图规范一、成品房的装修范围：厨房墙顶地饰面、橱柜及厨房电器（不含冰箱）安装到位卫生间墙顶地饰面、包含洁具及五金挂件安装到位阳台地面厅房墙面、天花抹平并饰面乳胶漆厅房地面玻化砖或强化木地板铺地成品房模压门及门套、门锁五金安装所有窗户安装石材窗台板厅房及厨卫、阳台灯具的安装所有水、电线路安装到位二、单元户内施工图图纸目录1. 封面2. 设计说明3. 图纸目录4. 户型平面布置图5. 户型天花布置图6. 户型电路图7. 阳台地面铺砖图8. 阳台给排水布置图9. 厨房放大平面图10. 厨房地面铺砖图11. 厨房天花灯位图12. 厨房A.B.C.D立面图13. 厨房A.B.C.D立面铺砖图14. 厨房电路图15. 厨房给排水布置图16. 卫生间放大平面图17. 卫生间地面铺砖图18. 卫生间天花灯位图19. 卫生间A.B.C.D立面图20. 卫生间A.B.C.D立面铺砖图21. 卫生间电路图22. 卫生间给排水布置图23. 窗台板大样24. 房门及门套安装大样图25. 门槛石或挡水石施工大样图三、图纸深度要求：1. 设计说明：整套图纸的概括说明及设计原则的阐述；整个室内材料部品的阐述；对于没有具体图纸的部位进行统一的注释（如厅房的立面做法、工艺要求等）；设计说明中可包括电气和水系统部分的说明；2. 总平面图：家具按1:1比例合理摆放，并加以注释；标明每个功能区域及地面材质；户型轴线尺寸清晰；立面索引明确清晰；3. 天花平面：标明吊顶材料及做法；灯具注释，或用图例说明；灯具的定位尺寸及灯具大小、型号注释；4. 厨卫立面图：墙面的铺砖方式或铺砖原则的注释；开关插座的定位尺寸及定位原则说明；橱柜、洁具的摆放尺寸以及相关五金挂件的安置尺寸；厨房电器的摆放位置；整体橱柜的样式；橱柜大样图；表明所有材料的材质及规格尺寸（包括玻璃的类型厚度、砖的类型和尺寸、镜子的样式、镜前灯的位置等）5. 电路图：标明插座的规格和数量，必要时可另附电路设计施工说明；在墙面铺砖图上，将开关插座与瓷砖的结合方式表明清晰，避免开关插座位于单块瓷砖的中间；6. 水路图：厨卫所有下水的具体位置的定位尺寸应清晰明了；针对不同的下水和地漏的管径应有说明；下水管与完成墙面的距离尺寸应有注明；特别是座便下水位置的确定；冷热水的进水管定位可用文字说明高度，平面上应有明确的尺寸定位；7. 大样图：详细交待施工工艺和做法；对石材的品种、色泽、规格、倒边方式作出明确的规定；对卫生间瓷砖碰角方式应有注明；厨卫立管包管方式应有注明；所有室内阴、阳角的处理方式应有说明；四、交楼标准细则（一）厨房设计原则1. 注意洗槽、炉台及切菜台的位置，最好呈90度的方位摆放。
室内cad施工图制图规范随着科技的不断进步和人们对生活品质要求的不断提高，室内设计行业也在不断发展和壮大。
在室内设计的过程中，CAD软件是一个非常重要的工具，CAD软件的使用能够提高室内设计的效率和质量，而对于室内CAD施工图制图规范的掌握则是保证施工图质量的重要手段之一。
第一、图层设置在进行室内CAD施工图的制图过程中，图层设置是非常重要的一个环节。
图层的设置能够起到很好的分类和管理作用，便于后续的编辑、修改和管理。
一般来说，将室内CAD施工图分为不同的图层，如墙体、窗户、家具等，能够起到很好的作用。
第二、标注设置在室内CAD施工图的制图过程中，标注设置也是非常重要的环节。
标注设置能够将室内CAD施工图中的各个部分区分开来，能够起到很好的注明作用，便于施工人员的理解和操作。
标注内容一般包括墙体高度、性质、门洞尺寸、家具尺寸等。
第三、符号设置在室内CAD施工图的制图过程中，符号是非常重要的一部分，而符号设置能够体现出室内CAD施工图的专业性。
符号的设置包括家具、门、窗、厨房、卫生间等，符号的设置不仅要符合设计要求，更要符合居住环境的相关规范要求，使得室内CAD施工图更加真实、准确和专业。
第四、线条设置在室内CAD施工图的制图过程中，线条设置也是非常重要的一部分。
线条的细节和设置能够体现出室内CAD施工图的专业性和美观度。
线条设置包括线条的颜色、线宽、线型、弧度等，在线条设置的过程中，要注重线条的边界和交汇点，保证线条的连贯性。
第五、尺度设置在室内CAD施工图的制图过程中，尺度的设置是非常重要的。
不同的尺度可以体现不同的细节和深度，不同的尺度能够清晰地显示出室内CAD施工图中的不同部分，能够使人更加清楚地了解到各个部分的关系和特点。
在尺度设置的过程中，要注重尺度的合理性和设计的需要，保证尺度的准确性和可读性。
总之，室内CAD施工图制图规范的掌握不仅能够提高室内设计的效率和质量，更能够提高室内设计师的专业水准和综合素质。
室内施工图制图规范
第一章总则
1.1为了使公司制图表达风格统一，保证制图质量，提高制图效率，
做到图面清晰简明、完整，符合设计、施工、存档的要求，适
应工程建设的需要，制定本标准。
1.2本范围适用于我司所有的工程项目的工程制图和CAD制图，
本范围所指的施工图纸为：平面图、天花图、立面图、构造节点图、配套家具装饰图及水工电图改造图。
1.3本公司的图纸除遵守本标准外，还应符合《房屋建筑制图统一
标准》（GB/T5001-2001）以及国家现行有关强制标准规范和
规定。
1.4本规定暂定为试用本，具体修改再另行通知。
第二章一般规定
2.1所有的项目图纸都要配备图纸封面、图纸说明、图纸目录、材料表、
门窗表。
2.1.1 图纸封面须注明工程名称、图纸类别（方案图、扩充图、施工图、
竣工图）、制图日期。
2.1.2 图纸说明须对工程进一步说明工程概况、工程名称、建设单位、
施工单位、设计单位等。
2.1.3 每张图纸须编制图名、图号、比例、时间、项目名称。
2.2图层、图线
2.2.1 图层分类明确、清晰、应符合HM-图层线型标准的规定
2.2.2 图线的宽度b，应根据图样的复杂程度和比例，按墙线、隔墙线、
轮廓线、转折线、填充线来分类，应符合HM-图层线型标准的规
定。
2.2.3 任何图层的线与模块部分的属性是随层。
2.3 比例
2.2.1 制图选用的比例，宜符合HM-图层线型标准的规定。
第三章平面图
3.1 平面图的方向应与总图方向一致。
3.2 平面图包含有平面布置图、平面放线索引图、地面材料图。
3.3 在同一张图纸上绘制多于一层的平面时，各层平面图宜按层数
由低向高的顺序从左至右或从下至上布置。
3.4 平面图绘制的详细内容
3.4.1 要求轴号、图名、比例、标高、图例说明、索引说明、完成日期
正确。
3.4.2 至少标有总尺寸，轴矩尺寸，门窗洞尺寸。
3.4.3 字体，字高统一，字高要求详见HM-图层线型标准的规定。
3.4.4 不同的墙体填充用不同的图案并配有图例。
3.4.5 不属于设计范围的图纸界面应有明显区别的填充图案，并配图例
说明。
3.4.6 图签填写正确完整。
3.4.7 图内任何一根线和模块之间的相对尺寸都应为个位数为“0”的尺
寸来摆放。
3.4.8 门的开启方向正确。
3.4.9 墙面上有特殊用途功能的位置应用指引线标注说明。
3.4.10 表达出完成面的的轮廓线。
3.4.11 文字图例摆放整齐，图面干净，构图美观大方。
3.4.12 平面图在立面图中出现大样表示时均应遵守以上要求。
3.4.13 可根椐设计要求在平面图绘制一些地面拼花。
3.4.14 如果有壁灯应在平面图中画出来。
3.A 平面布置图
a. 模块标准化并配有图例，图例内有模块主体尺寸性能注解。
b.各区域和和房间标明功能名称并编号，编号顺序由主到次。
c.标有平面放大索引、剖面图索引、门窗编号。
3.B 平面放线索引图
a. 不表达室内空间内的活动家具、植物、陈设品。
b. 主要表达出隔墙、隔断、固定构件、固定家具、门窗。
c. 详细表达平面上各装修内容的详细尺寸。
d. 标有放大尺寸索引、房门编号、立面索引。
e. 索引图号上半部分为立面图纸号，下半部分为图号：“—”表示索
引在本图
3.C 地面材料图
a. 不表达室内空间内的活动家具、植物、陈设品。
b. 表达出隔墙、隔断、固定构件、固定家具、门窗。
c. 主要表达出地面材料拼花造型、规模形状、特征、并配图例。
d. 表达出材质、规格、颜色变化处的尺寸。
e. 通过填充图案区分各不同材料，并配图例说明。
f. 注明地坪标高的关系
g. 材料标注统一编号与材料表对应。
第四章天花图
4.1天花图包含综合天花布置图、天花放线图。
4.2天花图绘制详细内容。
4.2.1 表达出天花的造型与室内空的关系。
4.2.2 表达出灯具灯带，并配图例。
4.2.3 表达出窗帘、窗帘盒及窗帘轨道。
4.2.4 表达出门、窗洞的位置。
4.2.5 表达出风口、烟感、温感、喷淋、广播、检修口等设备位置，保
持图纸美观，整齐，并配图例。
4.2.6 表达出每个空间的中心线。
（用“CL”Center Line的简称）
4.2.7 表达出完成面的标高（并用索引指出）。
4.2.8 表达出材料、颜色、填充图案（并用索引指出），并配图例。
4.3绘制天花大样图时均应遵守天花图的各项要求
4.4表达出天花隐蔽工程的层高与空间的关系（如：梁、空调/新风管
道、排烟管道、消防管道等）
4.A 综合天花布置图
a. 有规格的材料按照材料的特殊性布置。
b. 有规格的灯具按照灯具的要求布置。
c. 风口、烟感、温感、喷淋、广播、灯具之间的距离严格按照国家规
定设置。
4.B 天花放线图
a. 表达天花造型与室内空间关系尺寸的定位。
b. 表达与各相同灯具之间的相对尺寸的定位，并配有灯具图例。
c. 表达灯具与室内空间或天花造型之间的相对尺寸的定位。
d. 表达出风口、烟感、温感、喷淋、广播、检修口等设备尺寸的定位，
并配图例。
e. 表达出标高。
f. 标有大样虚线框、大样索引、剖面索引。
g. 表达出材材、颜色、填充图案，并配有图例。
第五章立面图/剖面图/节点详图
5.1 立面图包括外立面和室内立面，一般外立面和室内房间或公共
立面图包括外立面和室内立面，
5.2 立面图绘制详细内容
5.2.1 墙体定位尺寸及轴线。
5.2.2 各部位装饰墙面造型的立面图形、尺寸、构造材料、面层材料名
称，及节点索引。
5.2.3 各房间、各部位固定家具造形的立面图形、尺寸、构造材料、面
层材料、开关面板，插座面板、空调面板、弱电面板、等相关设备
面板的定位。
5.2.4 墙柱面装饰造型、花台、栏杆、台阶、线角等的尺寸及其它尺寸
定位，节点详图索引等。
5.2.5 门窗标高和高度应分别注明。
5.2.6 室内立面应将相应部位的天花剖面一并画出，并标注天花造型部
分的尺寸与标高。
5.3 剖面图
5.3.1 为表达设计意图所需的局部剖面。
5.3.2 剖面图应表达的内容
a. 标高的尺寸。
b. 楼板、梁等结构件的尺寸一般应严格按结构图或实际情况画出。
c. 注明造型尺寸、构造材料、面层材料。
5.4 局部放大图和节点详图
5.4.1 施工中的关键部位，需要重点表达的部位，均应绘制节点详图。
5.4.2 注明造型尺寸、构造材料、面层材料。
5.5 水电照明线路平面图，系统图
5.5.1 各房间各部位照明灯具、电器、配电箱的位置和线路平面布置图。
5.5.2 用电容量、配置电线截面面积及其计算，回路系统。
5.5.3 厨房、卫生间等各处的给排水线路平面布置图，给水管道的管径
尺寸，取水位置及高度，管线的布置系统等。
