比表面积仪的标定方法

水泥公司化验室自动比表面积测定仪操作规程
1.检验准备
1.1检查仪器设备及电源是否正常，所需的工具是否齐全。

1.2检查试验环境、条件是否符合要求。

1.3检查试验样品是否准备好。

2.操作程序
2.1插上单相电源插头，并打开开关，这时如果仪器面板显示L--并闪烁，表示水位不足，提示加水。

2.2对仪器进行漏气性检查，如果不漏气，进入试验。

2.3如果仪器初次使用或有较大搬动或更换水泥品种时，在测定水泥比表面积前，应对仪器进行标定。

2.4如果不是2、3中提到的情况，在进行完2.1程序后，用漏斗加水入U形管，等液面位快接近下面的光电开关时，改用滴管滴加水，直至L--停止闪烁，并变成相应温度显示为止。

2.5放上已制备好的试料层，测定比表面积，测定完毕，仪器面板显示测定的比表面积数值。

2.6按复位键重新测定一次。

3.维护保养及注意事项
3.1当仪器所处的环境温度低于8℃或高于34℃时，仪
器将报警，并且显示板闪烁HL8或HH34。

3.2不要将仪器放在光线直射的地方。

3.3测定时玻璃管内的水位必须和标定时玻璃管内的水位一致，否则重新标定。

3.4如果测定结果重复性不好，必须检查玻璃管是否裂痕或漏气，然后重新启动仪器。

全自动比表面积测定仪标定步骤方法一、准备工作1.1 首先呢，咱们得把全自动比表面积测定仪安置在一个平稳的地方，就像给它找个安稳的家一样。

这个地方不能晃悠，要是晃来晃去的，那测定出来的数据可就像喝醉了酒的人走路——东倒西歪，不靠谱啦。

1.2 接着，检查仪器的各个部件，看看有没有损坏或者松动的情况。

这就好比检查一个战士的装备，每一个小零件都得是完好无损的，不然在战斗（测定工作）的时候就容易掉链子。

二、标准物质的选择与处理2.1 标准物质的选择那可是相当重要的，这就像做菜选食材一样，得精挑细选。

要选择具有准确比表面积值的标准物质，这个值就像是标准物质的身份证号码，必须是准确无误的。

2.2 把标准物质取出来之后呢，可不能马马虎虎就用。

要按照规定的方法进行处理，比如说有的可能需要干燥处理，就像晒被子一样，把里面的湿气都给去掉，这样才能保证测定结果的准确性。

要是不处理好，那结果就可能是“差之毫厘，谬以千里”啦。

三、标定操作3.1 打开全自动比表面积测定仪的电源，这时候仪器就像睡醒的小怪兽，开始有活力啦。

按照仪器的操作界面提示，输入标准物质的相关参数，这一步就像给小怪兽下达任务指令一样，得准确无误才行。

3.2 然后把处理好的标准物质放入测定仪的样品池中，这个过程要小心谨慎，就像把宝贝放进保险箱一样。

放好之后，启动测定程序，仪器就开始工作啦，它会像一个勤劳的小蜜蜂一样，嗡嗡嗡地进行测定工作。

在测定过程中，可别去打扰它，就像不要打扰正在专心做作业的孩子一样。

四、结果记录与验证4.1 测定完成后，仪器会给出比表面积的测定结果。

这个结果就像考试的分数一样，我们要认真地记录下来。

记录的时候要写得清清楚楚，可别像鬼画符一样，自己回头都看不懂。

4.2 为了确保结果的准确性，我们还得进行验证。

可以重复测定几次，如果几次的结果都比较接近，就像几个亲兄弟长得很像一样，那就说明这个结果比较可靠。

要是结果相差很大，那就得重新检查前面的步骤，看看是哪里出了问题，这就像破案一样，要找到那个捣乱的“小坏蛋”。

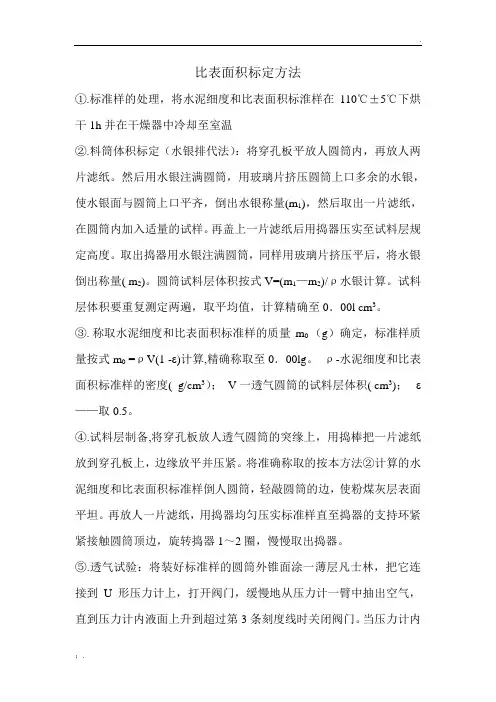

比表面积标定方法①.标准样的处理，将水泥细度和比表面积标淮样在110℃±5℃下烘干1h并在干燥器中冷却至室温②.料筒体积标定（水银排代法）：将穿孔板平放人圆筒内，再放人两片滤纸。

然后用水银注满圆筒，用玻璃片挤压圆筒上口多余的水银，使水银面与圆筒上口平齐，倒出水银称量(m1)，然后取出一片滤纸，在圆筒内加入适量的试样。

再盖上一片滤纸后用捣器压实至试料层规定高度。

取出捣器用水银注满圆筒，同样用玻璃片挤压平后，将水银倒出称量( m2)。

圆筒试料层体积按式V=(m1—m2)/ρ水银计算。

试料层体积要重复测定两遍，取平均值，计算精确至0．00l cm3。

③.称取水泥细度和比表面积标准样的质量m0 （g）确定，标准样质量按式m0 =ρV(1 -ε)计算,精确称取至0．00lg。

ρ-水泥细度和比表面积标准样的密度( g/cm3）；V一透气圆筒的试料层体积( cm3)；ε——取0.5。

④.试料层制备,将穿孔板放人透气圆筒的突缘上，用捣棒把一片滤纸放到穿孔板上，边缘放平并压紧。

将准确称取的按本方法②计算的水泥细度和比表面积标准样倒人圆筒，轻敲圆筒的边，使粉煤灰层表面平坦。

再放人一片滤纸，用捣器均匀压实标准样直至捣器的支持环紧紧接触圆筒顶边，旋转捣器1～2圈，慢慢取出捣器。

⑤.透气试验：将装好标准样的圆筒外锥面涂一薄层凡士林，把它连接到U形压力计上，打开阀门，缓慢地从压力计一臂中抽出空气，直到压力计内液面上升到超过第3条刻度线时关闭阀门。

当压力计内液面的弯月面下降到第3条刻线时开始计时，当液面的弯月面下降到第2条刻线时停止计时。

记录液面从第3条刻线到第2条刻线所需的时间ts，精确至0. 1S。

透气试验要重复称取两次标准样分别进行，当两次透气时间的差超过1.0s时，要测第3遍，取两次不超过1.0s 的平均透气时间作为该仪器的标准时间。

⑥.标准粉K值标定（初次需要标定以后直接代用）：轻按仪器操作面板上<K值>键，K键灯亮，再按【设置】键和【→】键，数码管一次闪烁，将标准粉的比较面积值、孔隙率及密度值依次通过【△】键入再按【设置】键，参数设置完毕，科技进行K值标定的操作，按【启动】键，仪器会自动进行抽气、计时、计算结束后显示屏左侧四位数码管显示本次仪器标定的常数值K。

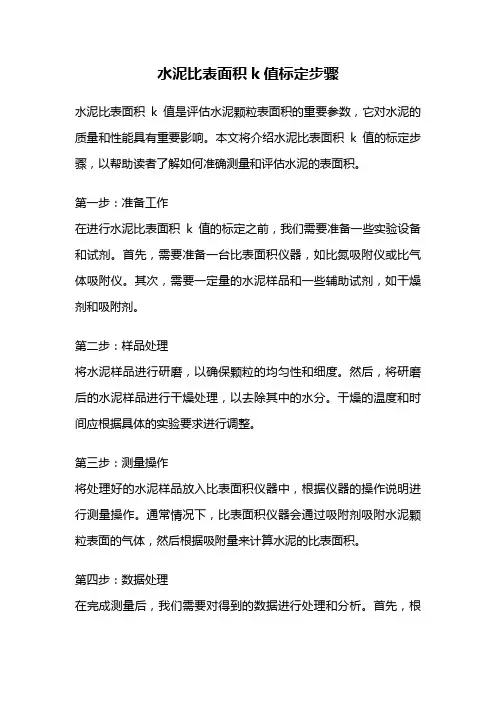

水泥比表面积k值标定步骤水泥比表面积k值是评估水泥颗粒表面积的重要参数，它对水泥的质量和性能具有重要影响。

本文将介绍水泥比表面积k值的标定步骤，以帮助读者了解如何准确测量和评估水泥的表面积。

第一步：准备工作在进行水泥比表面积k值的标定之前，我们需要准备一些实验设备和试剂。

首先，需要准备一台比表面积仪器，如比氮吸附仪或比气体吸附仪。

其次，需要一定量的水泥样品和一些辅助试剂，如干燥剂和吸附剂。

第二步：样品处理将水泥样品进行研磨，以确保颗粒的均匀性和细度。

然后，将研磨后的水泥样品进行干燥处理，以去除其中的水分。

干燥的温度和时间应根据具体的实验要求进行调整。

第三步：测量操作将处理好的水泥样品放入比表面积仪器中，根据仪器的操作说明进行测量操作。

通常情况下，比表面积仪器会通过吸附剂吸附水泥颗粒表面的气体，然后根据吸附量来计算水泥的比表面积。

第四步：数据处理在完成测量后，我们需要对得到的数据进行处理和分析。

首先，根据仪器的测量结果计算出水泥的比表面积。

然后，可以将得到的比表面积值与其他样品进行比较，以评估水泥的质量和性能。

第五步：结果评估根据比表面积的标定结果，我们可以对水泥样品进行评估和分类。

比表面积越大，说明水泥颗粒越细小，表面积越大，通常意味着水泥的活性和强度更高。

因此，较大的比表面积值通常对应着更高质量的水泥。

第六步：实验验证为了验证比表面积的准确性，我们可以进行一些实验验证。

例如，可以使用比表面积较大的水泥样品和比表面积较小的水泥样品进行混凝土试块的制备，然后对比试块的强度和性能差异，以验证比表面积的影响。

总结：通过以上的步骤，我们可以准确地标定水泥的比表面积k值。

这个过程对于评估水泥的质量和性能非常重要，可以帮助我们选择合适的水泥材料，并确保工程质量的稳定性和可靠性。

希望本文对读者有所帮助，增加对水泥比表面积k值标定步骤的理解。

FBT-9型数显勃氏透气比表面积仪本仪器的使用方法与操作步骤可参照GB8074-87水泥比表面积测定方法---勃氏法的有关规定进行，现摘录如下：(1)仪器的校正1、标准物料：使用比表面积接近2800cm2/g和4000 cm2/g的标准物料对试验仪器进行校正。

标准样品在使用前应保持与室温相同。

2、试料层体积的测定测定试料层的体积用下述水银排代法A、将二片滤纸沿筒壁放入透气圆筒内，用推杆(附件一)的大端往下按，直到滤纸平正地放在穿孔板上，然后装满水银，用一薄玻璃板轻压水银表面，使水银表面与圆筒上口平齐，从圆筒中倒出水银称重，记录水银质量P1。

B、从圆筒中取出一片滤纸，然后加入适量的粉料，再盖上一层滤纸用捣器压实，直到捣器的支持环与圆筒顶边接触为止，取出捣器，再在圆筒上部空间加入水银，同上述方法使水银面与圆筒上口平齐，再倒出水银称重，记录水银质量P2。

(称重精确到0.5g)C、试料层占有的体积用下式计算：(精确到0.005cm3)V=(P1-P2)/ρ水银式中：V——试料层体积(cm2)；P1——圆筒内未装料时，充满圆筒的水银质量(g)；P2——圆筒内装料后，充满圆筒的水银质量(g)；ρ水银——试验温度下水银的密度(g/cm3)(见表一)试料层体积的测定，至少进行二次，每次应单独压实，取二次数值相差不超过0.005 cm3的平均值，并记录测定过程中圆筒附近的温度。

每隔一季度至半年应重新校正试料层体积。

注：应制备坚实的水泥层，如太松或水泥层达不到要求的体积时，应调整水泥的试用量。

(2)FBT-9型数显勃氏透气比表面积仪漏气检查将透气圆筒上口用橡皮塞塞紧，把它接到压力计上用抽气泵从压力计一臂中抽出部分气体、然后关闭阀门，压力计中液面如有任何连续下降表示系统内漏气，需用活塞油脂加以密封。

(3)试样准备1、将经110℃±5℃下烘干冷却至室温的标准试样，倒入100ml的密闭瓶内用力摇动2 min，将结块成团的试样振碎，使试样松散，静置2 min后，打开瓶盖，轻轻搅拌，使在松散过程中沉到表面的细粉，分布到整个试样中去。

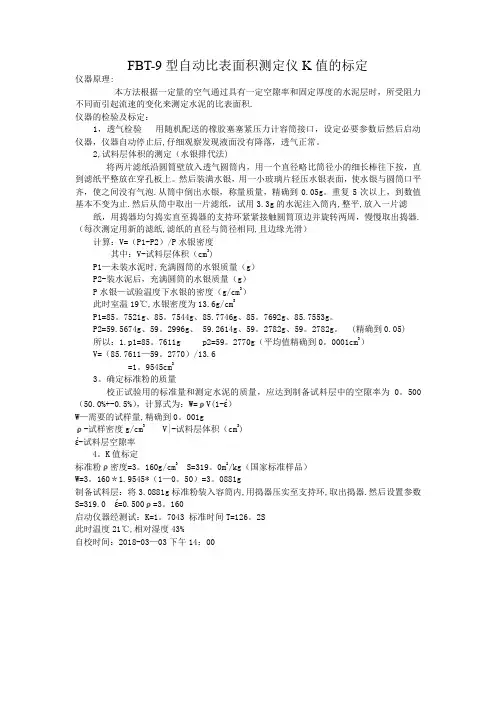

FBT-9型自动比表面积测定仪K值的标定仪器原理:本方法根据一定量的空气通过具有一定空隙率和固定厚度的水泥层时，所受阻力不同而引起流速的变化来测定水泥的比表面积.仪器的检验及标定：1，透气检验用随机配送的橡胶塞塞紧压力计容筒接口，设定必要参数后然后启动仪器，仪器自动停止后,仔细观察发现液面没有降落，透气正常。

2,试料层体积的测定（水银排代法)将两片滤纸沿圆筒壁放入透气圆筒内，用一个直径略比筒径小的细长棒往下按，直到滤纸平整放在穿孔板上。

然后装满水银，用一小玻璃片轻压水银表面，使水银与圆筒口平齐，使之间没有气泡.从筒中倒出水银，称量质量，精确到0.05g。

重复5次以上，到数值基本不变为止.然后从筒中取出一片滤纸，试用3.3g的水泥注入筒内,整平,放入一片滤纸，用捣器均匀捣实直至捣器的支持环紧紧接触圆筒顶边并旋转两周，慢慢取出捣器.（每次测定用新的滤纸,滤纸的直径与筒径相同,且边缘光滑）计算：V=（P1-P2）/P水银密度其中：V-试料层体积（cm3)P1—未装水泥时,充满圆筒的水银质量（g）P2-装水泥后，充满圆筒的水银质量（g）P水银—试验温度下水银的密度（g/cm3）此时室温19℃,水银密度为13.6g/cm3P1=85。

7521g、85。

7544g、85.7746g、85。

7692g、85.7553g。

P2=59.5674g、59。

2996g、 59.2614g、59。

2782g、59。

2782g。

(精确到0.05) 所以：1.p1=85。

7611g p2=59。

2770g（平均值精确到0。

0001cm3）V=（85.7611—59。

2770）/13.6=1。

9545cm33。

确定标准粉的质量校正试验用的标准量和测定水泥的质量，应达到制备试料层中的空隙率为0。

500（50.0%+-0.5%），计算式为：W=ρV(1-έ）W—需要的试样量,精确到0。

001gρ-试样密度g/cm3 V|-试料层体积（cm3)έ-试料层空隙率4。

全自动比表面积测定仪操作规程
1、使用比表面积接近2800cm2/g和4000cm2/g的标准物料对试验仪器进行校正，标准物料在使用前应保持与室温相同。

2、测定粉料层体积水银排代法，将二片滤纸沿筒壁放入透气筒内，用退杆的大端往下按，直到滤纸平正的放在穿孔板上，然后注满水银，用一薄玻璃板轻压水银表面，使水银面与圆筒上口平齐，从圆筒中倒出水银称重，记录水银治疗P1。

3、从圆筒中取出一片滤纸，然后加入适量的粉料，再盖上一层滤纸用捣器压实，直到捣器的支持环与圆筒顶边接触为止，取出捣器，再在圆筒上部空间加入水银，同上述方法使水银面与圆筒上口平齐，再倒出水银称重，记录水银质量P2。

称重精确到0.05g。

4、用公式V=(P1-P2)/ρ水银来计算粉层体积。

5、试粉层体积的测定,至少应进行二次,每次应单独压实，取二次数值相差不超过0.005cm3的平均值，并记录测定过程中圆筒附近的温度，每隔一季度到半年应重新校正试料层体积。

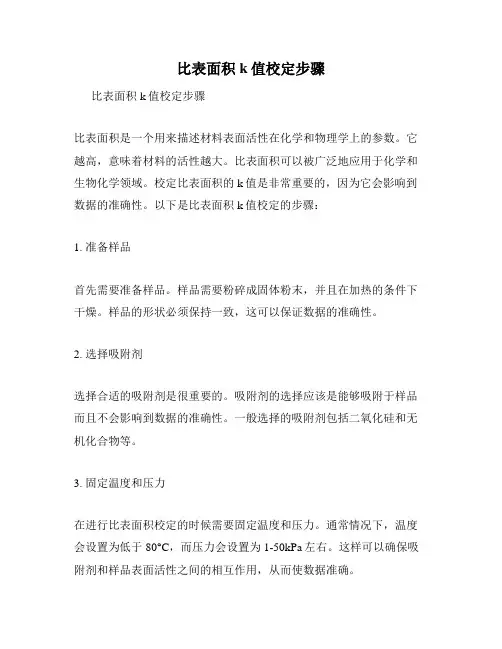

比表面积k值校定步骤比表面积k值校定步骤比表面积是一个用来描述材料表面活性在化学和物理学上的参数。

它越高，意味着材料的活性越大。

比表面积可以被广泛地应用于化学和生物化学领域。

校定比表面积的k值是非常重要的，因为它会影响到数据的准确性。

以下是比表面积k值校定的步骤：1. 准备样品首先需要准备样品。

样品需要粉碎成固体粉末，并且在加热的条件下干燥。

样品的形状必须保持一致，这可以保证数据的准确性。

2. 选择吸附剂选择合适的吸附剂是很重要的。

吸附剂的选择应该是能够吸附于样品而且不会影响到数据的准确性。

一般选择的吸附剂包括二氧化硅和无机化合物等。

3. 固定温度和压力在进行比表面积校定的时候需要固定温度和压力。

通常情况下，温度会设置为低于80°C，而压力会设置为1-50kPa左右。

这样可以确保吸附剂和样品表面活性之间的相互作用，从而使数据准确。

4. 测试吸附剂重量需要测试吸附剂的重量。

这可以通过将吸附剂加入标准差管中来测量。

吸附剂重量的准确性对于校定数据非常重要。

5. 测试吸附前后吸附剂重量差将吸附剂加入标准差管中，并且记录吸附前和吸附后的吸附剂重量差。

这个步骤可以通过差异重量法来实现。

吸附剂重量差的准确性也是校定数据的重要部分。

6. 计算比表面积最后一步是计算比表面积。

比表面积的计算需要用到一系列公式，这些公式包括指数公式和贝特公式等。

比表面积的计算需要注意测量精度，以确保数据准确性。

比表面积k值校定是一项重要的工作。

它可以确保数据的准确性，并且保证生产过程中不会出现偏差。

以上步骤可以帮助化学和生物化学领域的科学家保证他们的实验结果准确无误。

一、比表面积测定仪的工作温度应为8-34℃。

二、本仪器的常数B1代表标准粉测定的比表面积，已经标定完毕，不允许调整；B2代表被测粉状材料的密度
三、试样及料层制备：
1、在110±5℃下烘干并在干燥器中冷却到室温的试样，倒入100mL密闭瓶中，用力摇动2min，使样品松散，静置2min后，轻轻搅拌均匀，水泥试样应过0.9mm方孔筛。

2、按公式W=ρν(1-ε)确定试样质量。

其中：W=试样质量(g);ρ=试样密度(g/㎝3);ν=料层体积(㎝3)；ε=空隙率(水泥；0.5，超细粉：0.6)。

3、将一片滤纸放至穿孔板上，压
紧，将所称样品倒入料筒并轻敲料筒，使料层表面平坦，在料层表面放一片滤纸，用捣器捣均，捣至捣器的支持环紧紧压触料筒顶边并旋转二周，慢慢取出捣器。

四、测量时，将装有被测试料层的料筒联结到U形压力计上(料筒与U形管口用比表面积专用密封脂密封)。

应保证连接严密，不漏气。

然后接通电源，启动抽气泵，打开活塞并慢慢从U型管压力计一臂中抽出空气，可用止水夹调整气流量直到液面升到球型膨大部的下面，然后关闭活塞，停止抽气。

当压力计液体的凹月面达到第一条刻线时，开始计时;当液体的凹月面到达第二条刻线时，停止计时。

记录液体通过第一到第二条刻线时的秒数(准确至0.1秒)。

并记下试验时温度。

为避免由视差引起的误差，观察时注意压力计刻度线，液体凹面与镜面影子重合。

五、取下料筒，倒出试样，擦净筒壁剩余试样，放好穿孔板和捣器。

六、关闭电源，清理卫生。

七、计算比表面积：采用公式进行计算。

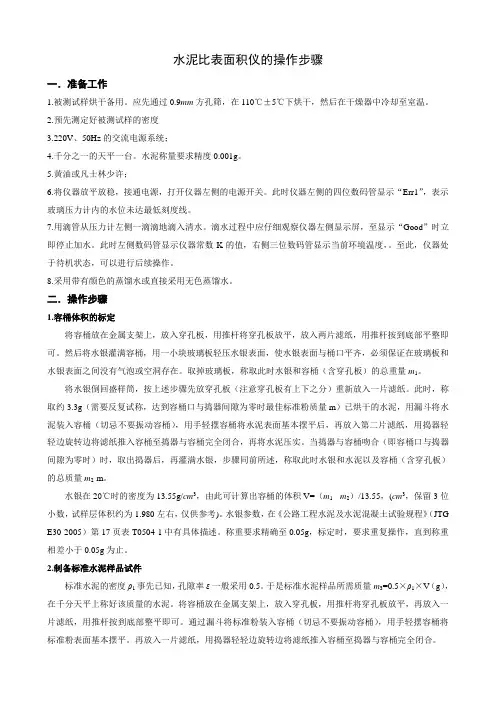

水泥比表面积仪的操作步骤一．准备工作1.被测试样烘干备用。

应先通过0.9mm方孔筛，在110℃±5℃下烘干，然后在干燥器中冷却至室温。

2.预先测定好被测试样的密度3.220V、50Hz的交流电源系统；4.千分之一的天平一台。

水泥称量要求精度0.001g。

5.黄油或凡士林少许；6.将仪器放平放稳，接通电源，打开仪器左侧的电源开关。

此时仪器左侧的四位数码管显示“Err1”，表示玻璃压力计内的水位未达最低刻度线。

7.用滴管从压力计左侧一滴滴地滴入清水。

滴水过程中应仔细观察仪器左侧显示屏，至显示“Good”时立即停止加水。

此时左侧数码管显示仪器常数K的值，右侧三位数码管显示当前环境温度，。

至此，仪器处于待机状态，可以进行后续操作。

8.采用带有颜色的蒸馏水或直接采用无色蒸馏水。

二．操作步骤1.容桶体积的标定将容桶放在金属支架上，放入穿孔板，用推杆将穿孔板放平，放入两片滤纸，用推杆按到底部平整即可。

然后将水银灌满容桶，用一小块玻璃板轻压水银表面，使水银表面与桶口平齐，必须保证在玻璃板和水银表面之间没有气泡或空洞存在。

取掉玻璃板，称取此时水银和容桶（含穿孔板）的总重量m1。

将水银倒回盛样筒，按上述步骤先放穿孔板（注意穿孔板有上下之分）重新放入一片滤纸。

此时，称取约3.3g（需要反复试称，达到容桶口与捣器间隙为零时最佳标准粉质量m）已烘干的水泥，用漏斗将水泥装入容桶（切忌不要振动容桶），用手轻摆容桶将水泥表面基本摆平后，再放入第二片滤纸，用捣器轻轻边旋转边将滤纸推入容桶至捣器与容桶完全闭合，再将水泥压实。

当捣器与容桶吻合（即容桶口与捣器间隙为零时）时，取出捣器后，再灌满水银，步骤同前所述，称取此时水银和水泥以及容桶（含穿孔板）的总质量m2-m。

水银在20℃时的密度为13.55g/cm3，由此可计算出容桶的体积V=（m1- m2）/13.55，(cm3，保留3位小数，试样层体积约为1.980左右，仅供参考)。

FBT-9型数显勃氏透气比表面积仪本仪器的使用方法与操作步骤可参照GB8074-87水泥比表面积测定方法---勃氏法的有关规定进行，现摘录如下：(1)仪器的校正1、标准物料：使用比表面积接近2800cm2/g和4000 cm2/g的标准物料对试验仪器进行校正。

标准样品在使用前应保持与室温相同。

2、试料层体积的测定测定试料层的体积用下述水银排代法A、将二片滤纸沿筒壁放入透气圆筒内，用推杆(附件一)的大端往下按，直到滤纸平正地放在穿孔板上，然后装满水银，用一薄玻璃板轻压水银表面，使水银表面与圆筒上口平齐，从圆筒中倒出水银称重，记录水银质量P1。

B、从圆筒中取出一片滤纸，然后加入适量的粉料，再盖上一层滤纸用捣器压实，直到捣器的支持环与圆筒顶边接触为止，取出捣器，再在圆筒上部空间加入水银，同上述方法使水银面与圆筒上口平齐，再倒出水银称重，记录水银质量P2。

(称重精确到0.5g)C、试料层占有的体积用下式计算：(精确到0.005cm3)V=(P1-P2)/ρ水银式中：V——试料层体积(cm2)；P1——圆筒内未装料时，充满圆筒的水银质量(g)；P2——圆筒内装料后，充满圆筒的水银质量(g)；ρ水银——试验温度下水银的密度(g/cm3)(见表一)试料层体积的测定，至少进行二次，每次应单独压实，取二次数值相差不超过0.005 cm3的平均值，并记录测定过程中圆筒附近的温度。

每隔一季度至半年应重新校正试料层体积。

注：应制备坚实的水泥层，如太松或水泥层达不到要求的体积时，应调整水泥的试用量。

(2)FBT-9型数显勃氏透气比表面积仪漏气检查将透气圆筒上口用橡皮塞塞紧，把它接到压力计上用抽气泵从压力计一臂中抽出部分气体、然后关闭阀门，压力计中液面如有任何连续下降表示系统内漏气，需用活塞油脂加以密封。

(3)试样准备1、将经110℃±5℃下烘干冷却至室温的标准试样，倒入100ml的密闭瓶内用力摇动2 min，将结块成团的试样振碎，使试样松散，静置2 min后，打开瓶盖，轻轻搅拌，使在松散过程中沉到表面的细粉，分布到整个试样中去。

比表面积k值标定比表面积（specific surface area）是指单位质量或单位体积物质的表面积。

在科学研究和工程应用中，比表面积是一个重要的物理参数，常用来描述材料的吸附性能、反应活性以及传质速率等。

为了准确地确定物质的比表面积，科学家们引入了一个标定系数k值，用于计算和比较不同样品的比表面积。

一、比表面积的意义和应用比表面积是指单位质量或单位体积物质的表面积，通常以平方米/克（m²/g）或平方米/立方米（m²/m³）为单位。

它反映了物质的表面活性和分子间相互作用的程度。

比表面积越大，表示单位质量或单位体积物质的表面积越多，因此具有更强的表面吸附能力和反应活性。

比表面积的应用非常广泛。

在材料科学领域，比表面积常用来评估材料的吸附性能。

例如，吸附剂的比表面积越大，吸附剂能够接触到更多的废水中的污染物，从而提高吸附效果。

在化学反应领域，比表面积可以用来评估反应催化剂的活性。

催化剂的比表面积越大，催化剂与反应物接触的面积越大，反应速率也会增加。

此外，比表面积还可以用来评估颗粒材料的分散性和流动性，对于粉体工程和制备纳米材料也有重要意义。

二、比表面积的测定方法为了准确地测定物质的比表面积，科学家们发展了多种方法。

常见的比表面积测定方法包括比氮吸附法（BET法）、比气体吸附法（BJH法）等。

其中，比氮吸附法是最常用和广泛应用的方法之一。

比氮吸附法是通过将氮气吸附在材料表面，并根据吸附等温线上的数据计算得到比表面积。

这种方法基于氮气在物质表面的吸附行为，通过测量氮气的吸附量和压力，可以得到物质的比表面积。

比氮吸附法广泛应用于粉体材料、多孔材料和纳米材料等领域。

三、比表面积的标定系数k值为了准确地比较不同样品的比表面积，科学家们引入了一个标定系数k值。

k值是一个与比表面积相关的常数，用于修正比表面积的实际测定值。

不同样品的比表面积测定中，由于不同实验条件和仪器误差等因素的影响，所得的比表面积值可能会有一定的偏差。

全自动比表面积测定仪使用方法与操作步骤Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998FBT-9型数显勃氏透气比表面积仪本仪器的使用方法与操作步骤可参照GB8074-87水泥比表面积测定方法---勃氏法的有关规定进行，现摘录如下：(1)仪器的校正1、标准物料：使用比表面积接近2800cm2/g和4000 cm2/g的标准物料对试验仪器进行校正。

标准样品在使用前应保持与室温相同。

2、试料层体积的测定测定试料层的体积用下述水银排代法A、将二片滤纸沿筒壁放入透气圆筒内，用推杆(附件一)的大端往下按，直到滤纸平正地放在穿孔板上，然后装满水银，用一薄玻璃板轻压水银表面，使水银表面与圆筒上口平齐，从圆筒中倒出水银称重，记录水银质量P1。

B、从圆筒中取出一片滤纸，然后加入适量的粉料，再盖上一层滤纸用捣器压实，直到捣器的支持环与圆筒顶边接触为止，取出捣器，再在圆筒上部空间加入水银，同上述方法使水银面与圆筒上口平齐，再倒出水银称重，记录水银质量P2。

(称重精确到C、试料层占有的体积用下式计算：(精确到V=(P1-P2)/ρ水银式中：V——试料层体积(cm2)；P1——圆筒内未装料时，充满圆筒的水银质量(g)；P2——圆筒内装料后，充满圆筒的水银质量(g)；ρ水银——试验温度下水银的密度(g/cm3)(见表一)试料层体积的测定，至少进行二次，每次应单独压实，取二次数值相差不超过cm3的平均值，并记录测定过程中圆筒附近的温度。

每隔一季度至半年应重新校正试料层体积。

注：应制备坚实的水泥层，如太松或水泥层达不到要求的体积时，应调整水泥的试用量。

(2)FBT-9型数显勃氏透气比表面积仪漏气检查将透气圆筒上口用橡皮塞塞紧，把它接到压力计上用抽气泵从压力计一臂中抽出部分气体、然后关闭阀门，压力计中液面如有任何连续下降表示系统内漏气，需用活塞油脂加以密封。

(3)试样准备1、将经110℃±5℃下烘干冷却至室温的标准试样，倒入100ml的密闭瓶内用力摇动2 min，将结块成团的试样振碎，使试样松散，静置2 min后，打开瓶盖，轻轻搅拌，使在松散过程中沉到表面的细粉，分布到整个试样中去。

水泥比表面积自动测定仪操作规程一、参数标定（K值标定）1、将已测定完体积的容桶准备好，按规范要求制备试验层准备试验。

2、将容桶锥面外侧用密封脂涂抹均匀放到压力计锥口处轻旋两周，取下捣器，按«K值»键，再按«选择»键，此时显示一的数码管会闪烁，再按«+»或«-»键逐位调整将标准粉的比表面积值键入显示一，再按«选择»键，显示二逐位闪烁按«+»或«-»键将标准粉的密度值键入。

然后按«测量»键，仪器自动起动并完成全部测量工作，结束后，自动记忆K值。

二、比表面积测定（S值测定）将被测试样按要求完成试料层的制备，将容桶放到压力计锥口处，按按«S值»键，再按«选择»键，则显示二逐位闪烁，按«+»或«-»键将被测试样的密度值键入，再按«选择»键确认。

按«测量»键，仪器自动完成测量过程，计时结束后3秒钟的时间值，此时记录测量时间，然后仪器自动计算比表面积值，然后显示一显示被测试样的比表面积值。

水泥标准稠度及凝结时间测定仪操作规程1、将拌好的水泥浆装入试模内、刮去余浆。

2、将试杆（针）降至净浆表面，拧紧螺丝，然后放松，让试杆（针）自由沉入净浆中，到30秒时，记录试杆（针）下沉深度，计算出标准稠度使用水量。

3、按标准稠度用水量制成的水泥净浆一次装入试模刮平。

4、养护至半小时后，取出试模，使试针与净浆表面接触，拧紧螺丝，然后放松，试针自由沉入净浆，观察指针读数。

5、临近初凝时，每5分钟测一次，临近终凝时，每15分钟测一次。

6、本机检验周期为一年，必须按时检验，不得超期试验使用。

比表面积测定仪体积标定方法及步骤W=ρV（1-ε）W：需要的试样量（kg），精确至1mg；ρ：试样密度（kg/m3）；V：标定的试样层体积（m3）,1.856（0.001cm3）ε：试样层空隙率。

注：空隙率是指试样层中孔的体积与试样层总的体积之比，一般水泥采用0.500±0.005（50.0%±0.5%）。

如有些粉料按式W=ρV（1-ε）算出的试样量在圆筒的有效体积中容纳不下或经捣实后未能充满圆筒的有效体积，则允许适当地改变空隙率。

GB/T8074标准7.3中PⅠ、PⅡ型水泥空隙率选用0.500，其它水泥空隙率选用0.530。

W=3.05*1.856*(1-0.500)=2.8304g步骤：将比表面积测定仪的S值改为3650cm2/g，密度改为3.05g/cm3测定K值，K值为1.466比表面积测定仪体积标定方法及步骤W=ρV（1-ε）W：需要的试样量（kg），精确至1mg；ρ：试样密度（kg/m3）；V：标定的试样层体积（m3）,1.856（0.001cm3）ε：试样层空隙率。

注：空隙率是指试样层中孔的体积与试样层总的体积之比，一般水泥采用0.500±0.005（50.0%±0.5%）。

如有些粉料按式W=ρV（1-ε）算出的试样量在圆筒的有效体积中容纳不下或经捣实后未能充满圆筒的有效体积，则允许适当地改变空隙率。

GB/T8074标准7.3中PⅠ、PⅡ型水泥空隙率选用0.500±0.005，其它水泥空隙率选用0.530±0.005。

W=3.05*1.856*(1-0.500)=2.8304g步骤：将比表面积测定仪的S值改为3650cm2/g，密度改为3.05g/cm3测定K值，K值为1.466。

比表面积仪检定规程1、目的1.1本规程适用于新制造、使用中以及检修后的透气法比表面积测定仪（以下简称勃氏仪）的检定。

1.2比表面积仪是用于按GB8074《水泥比表面积测定方法》测定比表面积的专用仪器，勃氏仪主要是由透气圆筒、压力计及抽气装置等三部分组成，它是根据常压下透过一定厚度的水泥层所受的阻力来测定水泥的比表面积。

2、技术要求2.1勃氏仪应带有铭牌（铭牌内容应包括仪器名称、型号规格、出厂编号、出厂日期、制造厂等）、合格证和说明书。

2.2整机油漆面应平整、光亮、均匀和色调一致。

2.3、透气圆筒内直径ø12.70+0.050mm，高55mm±10mm。

2.4 穿孔板直径ø12.700-0.05mm，厚度1.0mm±10mm，在其面上均匀分布35个直径为ø1mm的小孔。

2.5捣器是捣体和支持环连在一起的“T”字。

捣体直径ø12.700-0.02mm，侧面有一个扁平槽，宽度为3.0mm±0.3mm。

捣器的顶部有一个支持环，当捣器放入圆筒时，支持环与圆筒上口边沿接触，这时捣器地面与穿孔板之间的距离为15.0mm±0.5mm。

2.6压力计：U形其中一臂的顶端由锥形磨口（19/38标准阴锥），在连接透气圆筒的一臂上刻有上下三条环行线，3、检定条件和检定用标准器具3.1勃氏仪应保持清洁，应在干燥无腐蚀性气体室内进行检验。

3.2深度游标卡尺：量程200mm，分度值0.02mm。

3.3：量程100g，分度值0.1g。

3.4天平：量程100g，分度值0.1g。

3.5秒表：量程15min，分度值0.1s。

3.6水银：分析纯3.7水泥细度比表面积标准粉，二级。

3.8烘干箱：室温0~200℃.3.9中速、定量ø12.70mm专用滤纸。

4、检定项目和检定方法4.1本规程第2.1、2.2条用目测法检测。

4.2第2.3~2.5条用游标卡尺检测。
