水泥比表面积仪的使用方法及流程图

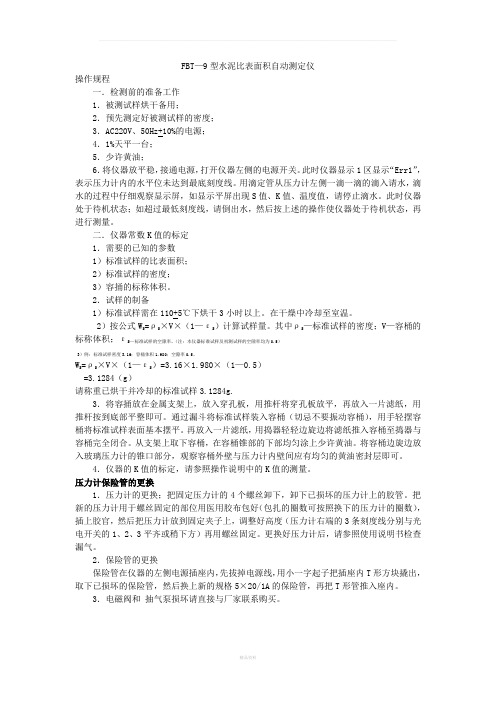

FBT—9型水泥比表面积自动测定仪操作规程一．检测前的准备工作1．被测试样烘干备用；2．预先测定好被测试样的密度；3．AC220V、50Hz+10%的电源；4．1%天平一台；5．少许黄油；6．将仪器放平稳，接通电源，打开仪器左侧的电源开关。

此时仪器显示1区显示“Err1”，表示压力计内的水平位未达到最底刻度线。

用滴定管从压力计左侧一滴一滴的滴入请水，滴水的过程中仔细观察显示屏，如显示平屏出现S值、K值、温度值，请停止滴水。

此时仪器处于待机状态；如超过最低刻度线，请倒出水，然后按上述的操作使仪器处于待机状态，再进行测量。

二．仪器常数K值的标定1．需要的已知的参数1）标准试样的比表面积；2）标准试样的密度；3）容捅的标称体积。

2．试样的制备1）标准试样需在110+5℃下烘干3小时以上。

在干燥中冷却至室温。

2）按公式W S=ρS×V×（1—εS）计算试样量。

其中ρS—标准试样的密度；V—容桶的标称体积；εS—标准试样的空隙率。

（注：本仪器标准试样及初测试样的空隙率均为0.5）3）例：标准试样密度3.16；容桶体积1.980；空隙率0.5。

W S=ρS×V×（1—εS）=3.16×1.980×（1—0.5）=3.1284（g）请称重已烘干并冷却的标准试样3.1284g.3．将容捅放在金属支架上，放入穿孔板，用推杆将穿孔板放平，再放入一片滤纸，用推杆按到底部平整即可。

通过漏斗将标准试样装入容桶（切忌不要振动容桶），用手轻摆容桶将标准试样表面基本摆平。

再放入一片滤纸，用捣器轻轻边旋边将滤纸推入容桶至捣器与容桶完全闭合。

从支架上取下容桶，在容桶锥部的下部均匀涂上少许黄油。

将容桶边旋边放入玻璃压力计的锥口部分，观察容桶外壁与压力计内壁间应有均匀的黄油密封层即可。

4．仪器的K值的标定，请参照操作说明中的K值的测量。

压力计保险管的更换1．压力计的更换；把固定压力计的4个螺丝卸下，卸下已损坏的压力计上的胶管。

FBT—9型自动比表面积仪操作指南一．检测前的准备工作1．被测试样烘干备用；2．预先测定好被测试样的密度；3．AC220V、50Hz+10%的电源；4．千分之一天平一台；5．少许黄油；6．将仪器放平稳，接通电源，打开仪器左侧的电源开关。

如果仪器的液晶屏显示“Err1”，表示玻璃压力计内的水位未达或超过最低刻度线。

7.如果未到最低刻度，请用滴定管从压力计左侧一滴一滴的滴入请水，滴水的过程中仔细观察显示屏，如显示平屏出现S值、K值、温度值，请停止滴水。

此时仪器处于待机状态；如超过最低刻度线，请倒出水，然后按上述的操作使仪器处于待机状态，再进行测量。

二．仪器常数K值的标定1．需要的已知的参数1）标准试样的比表面积；2）标准试样的密度；3）容捅的标称体积。

2．试样的制备1）标准试样需在110+5℃下烘干3小时以上。

在干燥中冷却至室温。

2）按公式W S=ρS×V×（1—εS）计算试样量。

其中ρS—标准试样的密度；V—容桶的标称体积；εS—标准试样的空隙率。

（注：本仪器标准试样及初测试样的空隙率均为0.5）3）例：标准试样密度3.16；容桶体积1.980；空隙率0.5。

W S=ρS×V×（1—εS）=3.16×1.980×（1—0.5）=3.1284（g）请称重已烘干并冷却的标准试样3.1284g.3．将容捅放在金属支架上，放入穿孔板，用推杆将穿孔板放平，再放入一片滤纸，用推杆按到底部平整即可。

4.通过漏斗将标准试样装入容桶（切忌不要振动容桶），用手轻摆容桶将标准试样表面基本摆平。

5.再放入一片滤纸，用捣器轻轻边旋边将滤纸推入容桶至捣器与容桶完全闭合。

6.从支架上取下容桶，在容桶锥部的下部均匀涂上少许黄油。

7.将容桶边旋边放入玻璃压力计的锥口部分，观察容桶外壁与压力计内壁间应有均匀的黄油密封层即可。

8.仪器的K值的标定，请参照操作说明中的K值的测量。

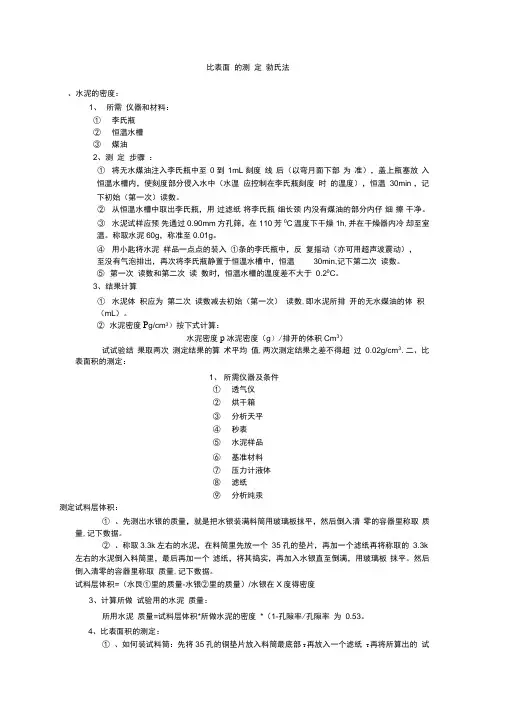

比表面的测定勃氏法、水泥的密度：1、所需仪器和材料：①李氏瓶②恒温水槽③煤油2、测定步骤：①将无水煤油注入李氏瓶中至0 到1mL 刻度线后（以弯月面下部为准），盖上瓶塞放入恒温水槽内，使刻度部分侵入水中（水温应控制在李氏瓶刻度时的温度），恒温30min ，记下初始（第一次）读数。

②从恒温水槽中取出李氏瓶，用过滤纸将李氏瓶细长颈内没有煤油的部分内仔细擦干净。

③水泥试样应预先通过0.90mm方孔筛，在110芳0C温度下干燥1h,并在干燥器内冷却至室温。

称取水泥60g，称准至0.01g。

④用小匙将水泥样品一点点的装入①条的李氏瓶中，反复摇动（亦可用超声波震动），至没有气泡排出，再次将李氏瓶静置于恒温水槽中，恒温30min,记下第二次读数。

⑤第一次读数和第二次读数时，恒温水槽的温度差不大于0.20C。

3、结果计算①水泥体积应为第二次读数减去初始（第一次）读数,即水泥所排开的无水煤油的体积（mL）。

②水泥密度P g/cm3）按下式计算：水泥密度p冰泥密度（g）/排开的体积Cm3）试试验结果取两次测定结果的算术平均值,两次测定结果之差不得超过0.02g/cm3. 二、比表面积的测定：1、所需仪器及条件①透气仪②烘干箱③分析天平④秒表⑤水泥样品⑥基准材料⑦压力计液体⑧滤纸⑨分析纯汞测定试料层体积：①、先测出水银的质量，就是把水银装满料筒用玻璃板抹平，然后倒入清零的容器里称取质量,记下数据。

②、称取3.3k左右的水泥，在料筒里先放一个35孔的垫片，再加一个滤纸再将称取的 3.3k左右的水泥倒入料筒里，最后再加一个滤纸，将其捣实，再加入水银直至倒满，用玻璃板抹平。

然后倒入清零的容器里称取质量,记下数据。

试料层体积=（水艮①里的质量-水银②里的质量）/水银在X度得密度3、计算所做试验用的水泥质量：所用水泥质量=试料层体积*所做水泥的密度*（1-孔隙率/孔隙率为0.53。

4、比表面积的测定：①、如何装试料筒：先将35孔的铜垫片放入料筒最底部T再放入一个滤纸T再将所算出的试验所需的水泥质量倒入料筒镇平T再放入一个滤纸T再用捣器压平。

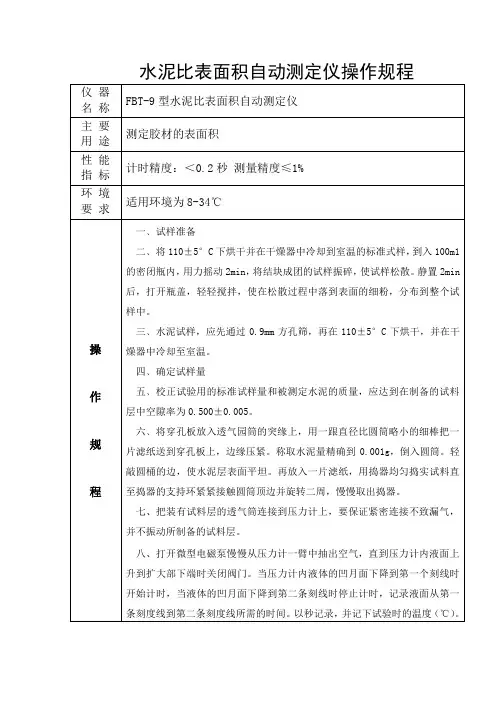

FBT-9型数显勃氏透气比表面积仪本仪器的使用方法与操作步骤可参照GB8074-87水泥比表面积测定方法---勃氏法的有关规定进行，现摘录如下：(1)仪器的校正1、标准物料：使用比表面积接近2800cm2/g和4000 cm2/g的标准物料对试验仪器进行校正。

标准样品在使用前应保持与室温相同。

2、试料层体积的测定测定试料层的体积用下述水银排代法A、将二片滤纸沿筒壁放入透气圆筒内，用推杆(附件一)的大端往下按，直到滤纸平正地放在穿孔板上，然后装满水银，用一薄玻璃板轻压水银表面，使水银表面与圆筒上口平齐，从圆筒中倒出水银称重，记录水银质量P1。

B、从圆筒中取出一片滤纸，然后加入适量的粉料，再盖上一层滤纸用捣器压实，直到捣器的支持环与圆筒顶边接触为止，取出捣器，再在圆筒上部空间加入水银，同上述方法使水银面与圆筒上口平齐，再倒出水银称重，记录水银质量P2。

(称重精确到0.5g)C、试料层占有的体积用下式计算：(精确到0.005cm3)V=(P1-P2)/ρ水银式中：V——试料层体积(cm2)；P1——圆筒内未装料时，充满圆筒的水银质量(g)；P2——圆筒内装料后，充满圆筒的水银质量(g)；ρ水银——试验温度下水银的密度(g/cm3)(见表一)试料层体积的测定，至少进行二次，每次应单独压实，取二次数值相差不超过0.005 cm3的平均值，并记录测定过程中圆筒附近的温度。

每隔一季度至半年应重新校正试料层体积。

注：应制备坚实的水泥层，如太松或水泥层达不到要求的体积时，应调整水泥的试用量。

(2)FBT-9型数显勃氏透气比表面积仪漏气检查将透气圆筒上口用橡皮塞塞紧，把它接到压力计上用抽气泵从压力计一臂中抽出部分气体、然后关闭阀门，压力计中液面如有任何连续下降表示系统内漏气，需用活塞油脂加以密封。

(3)试样准备1、将经110℃±5℃下烘干冷却至室温的标准试样，倒入100ml的密闭瓶内用力摇动2 min，将结块成团的试样振碎，使试样松散，静置2 min后，打开瓶盖，轻轻搅拌，使在松散过程中沉到表面的细粉，分布到整个试样中去。

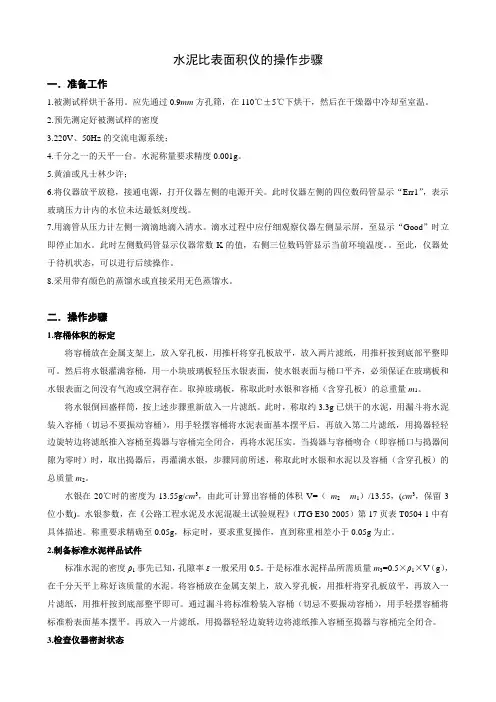

核心提示：水泥比表面积仪的操作步骤一．准备工作1.被测试样烘干备用。

应先通过0.9mm方孔筛，在110℃±5℃下烘干，然后在干燥器中冷却至室水泥比表面积仪的操作步骤一．准备工作1.被测试样烘干备用。

应先通过0.9mm方孔筛，在110℃±5℃下烘干，然后在干燥器中冷却至室温。

2.预先测定好被测试样的密度3.220V、50Hz的交流电源系统；4.千分之一的天平一台。

水泥称量要求精度0.001g。

5.黄油或凡士林少许；6.将仪器放平放稳，接通电源，打开仪器左侧的电源开关。

此时仪器左侧的四位数码管显示“Err1”，表示玻璃压力计内的水位未达最低刻度线。

7.用滴管从压力计左侧一滴滴地滴入清水。

滴水过程中应仔细观察仪器左侧显示屏，至显示“Good”时立即停止加水。

此时左侧数码管显示仪器常数K的值，右侧三位数码管显示当前环境温度，。

至此，仪器处于待机状态，可以进行后续操作。

8.采用带有颜色的蒸馏水或直接采用无色蒸馏水。

二．操作步骤1.容桶体积的标定将容桶放在金属支架上，放入穿孔板，用推杆将穿孔板放平，放入两片滤纸，用推杆按到底部平整即可。

然后将水银灌满容桶，用一小块玻璃板轻压水银表面，使水银表面与桶口平齐，必须保证在玻璃板和水银表面之间没有气泡或空洞存在。

取掉玻璃板，称取此时水银和容桶（含穿孔板）的总重量m1。

将水银倒回盛样筒，按上述步骤重新放入一片滤纸。

此时，称取约3.3g已烘干的水泥，用漏斗将水泥装入容桶（切忌不要振动容桶），用手轻摆容桶将水泥表面基本摆平后，再放入第二片滤纸，用捣器轻轻边旋转边将滤纸推入容桶至捣器与容桶完全闭合，再将水泥压实。

当捣器与容桶吻合（即容桶口与捣器间隙为零时）时，取出捣器后，再灌满水银，步骤同前所述，称取此时水银和水泥以及容桶（含穿孔板）的总质量m2。

水银在20℃时的密度为13.55g/cm3，由此可计算出容桶的体积V=（m2 - m1）/13.55，(cm3，保留3位小数)。

水泥比表面积试验步骤一、引言水泥是建筑材料中不可或缺的一种，其性能直接影响到建筑物的质量和使用寿命。

而水泥比表面积试验是评价水泥熟化程度和活性的重要方法之一。

本文将详细介绍水泥比表面积试验的步骤。

二、仪器设备1. 水泥比表面积仪2. 烘箱3. 电子天平4. 研钵、研棒5. 滤纸三、试验步骤1. 准备样品：取出约10g左右的干燥水泥样品，用研钵和研棒将其研成粉末状态。

2. 称重：使用电子天平将称量纸放在天平上，将称量纸重量清零。

然后将约1g左右的水泥粉末放在称量纸上，并记录下总重量。

3. 放入水泥比表面积仪：打开水泥比表面积仪，将上述称好的样品放入样品盘中。

4. 测定：按下测定键，开始测定。

此时仪器会自动进行吹扫、加压等操作，直至测试结束。

5. 取出样品：测试结束后，将样品盘取出，将样品放入烘箱中烘干。

6. 称重：将烘干后的样品取出，放入电子天平上称重，并记录下总重量。

7. 计算：根据公式计算水泥比表面积。

公式为：S=K×m/V，其中S 为比表面积，K为仪器常数（由仪器厂家提供），m为样品质量，V 为水泥中可反应成硬固体的物质的体积（通常取0.25L）。

四、注意事项1. 水泥比表面积试验需要使用精密仪器进行测量，操作时应遵循严格的操作规程。

2. 取样时应确保水泥样品干燥、均匀。

3. 仪器使用前应检查是否正常工作，并进行校准。

4. 操作过程中要注意安全，避免发生意外事故。

五、结论通过水泥比表面积试验可以得到水泥的比表面积数据，进而评价其熟化程度和活性。

该试验是建筑材料检测中的一项重要指标之一。

在实际工作中，我们需要认真操作、科学分析结果，并结合其他指标综合评价水泥的质量。

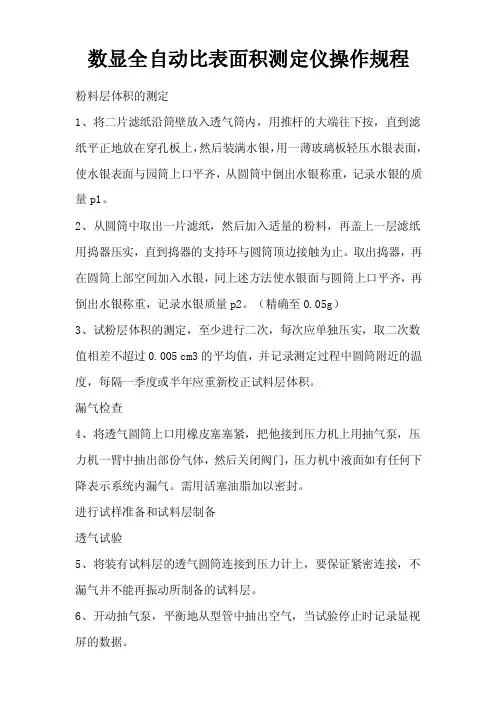

数显全自动比表面积测定仪操作规程粉料层体积的测定
1、将二片滤纸沿筒壁放入透气筒内，用推杆的大端往下按，直到滤纸平正地放在穿孔板上，然后装满水银，用一薄玻璃板轻压水银表面，使水银表面与园筒上口平齐，从圆筒中倒出水银称重，记录水银的质量p1。

2、从圆筒中取出一片滤纸，然后加入适量的粉料，再盖上一层滤纸用捣器压实，直到捣器的支持环与圆筒顶边接触为止。

取出捣器，再在圆筒上部空间加入水银，同上述方法使水银面与圆筒上口平齐，再倒出水银称重，记录水银质量p2。

（精确至0.05g）
3、试粉层体积的测定，至少进行二次，每次应单独压实，取二次数值相差不超过0.005 cm3的平均值，并记录测定过程中圆筒附近的温度，每隔一季度或半年应重新校正试料层体积。

漏气检查
4、将透气圆筒上口用橡皮塞塞紧，把他接到压力机上用抽气泵，压力机一臂中抽出部份气体，然后关闭阀门，压力机中液面如有任何下降表示系统内漏气。

需用活塞油脂加以密封。

进行试样准备和试料层制备
透气试验
5、将装有试料层的透气圆筒连接到压力计上，要保证紧密连接，不漏气并不能再振动所制备的试料层。

6、开动抽气泵，平衡地从型管中抽出空气，当试验停止时记录显视屏的数据。

7、维护和保养
7．1、对数显全自动比表面积测定仪要经常擦拭，保持清洁，不用时应装入盒内备用。

7．2、压力计中液面应保持规定高度。

7．3、试验结束后将圆筒及穿孔板擦净，放入附件盒内备用。

7．4、试验前应注意检查电磁泵是否转动正常，防止误将液体吸入电磁泵内。

水泥比表面积测定方法一、定义与原理1．水泥的比表面积，以1克水泥所含颗拉的表面积表示，其单位为厘米[2]／克。

2．水泥的比表面积，主要是根据通过一定空隙率的水泥层的空气流速来测定。

因为对一定空隙率的水泥层，其中空隙的数量和大小是水泥颗粒，比表面积的函数，也决定了空气流过水泥层的速度，因此根据空气流速即可计算比表面积。

二、仪器3．试验仪器采用透气仪，仪器的装置见图1、2和图3。

其构造主要包活四个部分。

（1）圆筒（图4）：放置水泥粉未试样用，为一内径25．1±0．1毫米的钢质圆筒1，断面相当于5厘米[2]。

在圆筒内壁下部有一凸边上面放有一穿孔圆板2，下面为螺旋底盖3 ，旋紧在圆筒底部，在穿孔板以下圆筒壁上装有一个通气管4。

穿孔板为一钢质薄板厚2毫米，直径25．1±0．1毫米，具有90个孔，孔径1．2毫米，均匀分布在板面上。

（2）捣器（图5）：为捣实圆筒内试料至一定体积时用。

由圆柱捣体1、支持环2及把手3组成。

捣体中心有垂直于底面的通气道，捣体的大小应与圆筒内径相适应，可自由伸人，其与圆筒壁接触的空隙应为0．1毫米。

支持环与捣器下平面之间的距离应当是：当捣体伸人圆筒内，当支持环与圆筒口相接触时，捣器底面至穿孔板之间的距离恰好为15±0．5毫米。

（3）气压计（图6）：由内径5毫米高250毫米的玻璃管制成。

气压计的一端是开口的，具有直径为28毫米的整个扩大部分1，另一端连接负压调整器和圆筒，具有直径为26毫米的两个扩大部分2。

上面的扩大部分用以测定比表面积大的粉未，下面的扩大部分用来测定比表面积小的粉末。

两个扩大部分上下的细颈上，均刻有标记（B，C，D），气压计中注入带颜色的水。

（4）负压调整器（图7），为高310毫米，直径38毫米的玻璃容器1。

容器内插入固定的排水管3，容器侧面带有一个三通管2，用以连接仪器其他各部分。

容器内注入饱和的食盐水。

食盐水的量，必须使抽气时气压计中的水位能升至规定的高度A。
