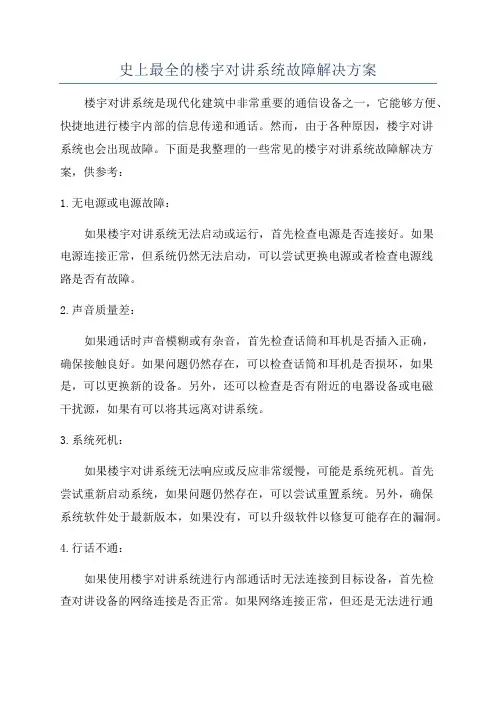

史上最全的楼宇对讲系统故障解决方案楼宇对讲系统是现代化建筑中非常重要的通信设备之一，它能够方便、快捷地进行楼宇内部的信息传递和通话。
然而，由于各种原因，楼宇对讲系统也会出现故障。
下面是我整理的一些常见的楼宇对讲系统故障解决方案，供参考：1.无电源或电源故障：如果楼宇对讲系统无法启动或运行，首先检查电源是否连接好。
如果电源连接正常，但系统仍然无法启动，可以尝试更换电源或者检查电源线路是否有故障。
2.声音质量差：如果通话时声音模糊或有杂音，首先检查话筒和耳机是否插入正确，确保接触良好。
如果问题仍然存在，可以检查话筒和耳机是否损坏，如果是，可以更换新的设备。
另外，还可以检查是否有附近的电器设备或电磁干扰源，如果有可以将其远离对讲系统。
3.系统死机：如果楼宇对讲系统无法响应或反应非常缓慢，可能是系统死机。
首先尝试重新启动系统，如果问题仍然存在，可以尝试重置系统。
另外，确保系统软件处于最新版本，如果没有，可以升级软件以修复可能存在的漏洞。
4.行话不通：如果使用楼宇对讲系统进行内部通话时无法连接到目标设备，首先检查对讲设备的网络连接是否正常。
如果网络连接正常，但还是无法进行通话，可以尝试重新配置网络设置。
另外，确保设备的IP地址设置正确，如果需要可以重新设置。
5.外部通话故障：6.锁定故障：楼宇对讲系统通常和门禁系统集成，如果无法进行开锁操作，首先检查门禁设备和对讲设备之间的连接是否正常。
如果连接正常，但仍然无法进行开锁操作，可以尝试重启门禁设备或检查门禁设备的设置是否正确。
7.报警故障：如果楼宇对讲系统的报警功能无法正常使用，首先检查报警设备和对讲设备之间的连接是否正常。
如果连接正常，但仍然无法使用报警功能，可以尝试重置报警设备或检查报警设备的设置是否正确。
总之，楼宇对讲系统故障的解决方案需要综合考虑硬件设备、网络连接以及系统配置等多个方面。
在解决故障时，可以逐步排查可能的问题并采取相应的解决措施。
另外，及时维护和保养对讲系统，定期检查设备和线路的状态，可以有效减少故障的发生。
楼宇可视对讲方案引言楼宇可视对讲方案是一种用于楼宇安全管理的解决方案。
该方案通过安装摄像头和对讲设备，实现了居民和门禁工作人员之间的可视和语音对话。
本文将介绍楼宇可视对讲方案的基本原理、应用场景以及实施步骤等内容。
1. 基本原理楼宇可视对讲方案基于IP网络技术，主要由以下几个组件组成：摄像头、对讲设备、网络交换机和服务器。
其基本工作流程如下：1.摄像头将楼宇出入口的实时图像通过IP网络传输到服务器。
2.对讲设备通过IP网络将接收到的图像显示在屏幕上，同时将声音传输到服务器。
3.服务器将接收到的声音传输给对方，同时将对方的图像显示在屏幕上。
2. 应用场景楼宇可视对讲方案可以广泛应用于各类楼宇管理场景，主要包括以下几个方面：2.1 住宅小区在住宅小区中，楼宇可视对讲方案可以用于居民与门禁工作人员之间的沟通。
当居民访客到达小区门口时，门禁工作人员可以通过对讲设备与居民进行对话，并通过摄像头确认对方的身份。
居民可以通过对讲设备进行远程开门操作，提高了小区的安全性和便利性。
2.2 办公楼在办公楼中，楼宇可视对讲方案可以用于访客与前台接待人员之间的对话。
当访客到达办公楼大厅时，前台接待人员可以通过对讲设备与访客进行对话，并通过摄像头确认对方的身份。
如果访客需要进入办公楼内部，前台接待人员可以远程开启门禁系统，提供便利的访问控制。
2.3 商业中心在商业中心中，楼宇可视对讲方案可以用于商户与物业管理人员之间的对话。
商户可以通过对讲设备与物业管理人员进行沟通，反馈问题并获得解决方案。
物业管理人员可以通过摄像头监控各个商铺的安全状况，并能够与商户进行即时对话。
3. 实施步骤实施楼宇可视对讲方案的步骤如下：1.确定需求：根据实际情况确定楼宇可视对讲方案的应用场景和具体功能需求。
2.设计网络架构：根据需求设计IP网络架构，包括网络布局、设备选择和网络安全设置等。
3.安装设备：按照网络架构图进行摄像头、对讲设备和网络交换机的安装，并进行设备联网测试。
楼宇可视对讲方案楼宇可视对讲方案引言楼宇可视对讲方案是一种利用先进的通信技术，为楼宇内的住户提供便利和安全的通信系统。
该方案通过将视频通信、语音通话和门禁系统相结合，实现了住户和访客之间的安全交流和控制，提升了楼宇的整体管理水平。
本文将介绍楼宇可视对讲方案的工作原理、主要功能和应用场景，并分析其在提升楼宇安全性、便捷性和管理效率方面的优势。
工作原理楼宇可视对讲方案主要由以下组件构成：1. 门禁系统：通过门禁系统，住户可以控制楼宇门禁设备的开关状态，同时，门禁系统也负责记录住户和访客的进出记录。
2. 摄像头：在楼宇的主要入口处安装摄像头，用于实时监控和录像，以及在有访客到访时进行拍摄和录像。
3. 对讲设备：每个住户都配备一台对讲设备，用于与访客进行语音通话和视频通信，同时也可以通过对讲设备的控制面板对门禁设备进行控制。
4. 控制中心：负责存储和管理住户和访客的信息，以及对各个设备进行管理和配置。
具体工作流程如下：1. 当有访客按下楼宇门口的呼叫按钮时，门禁系统会自动通过摄像头拍摄访客的照片，并把照片和访客信息发送给控制中心。
2. 接收到访客信息后，控制中心会将访客信息转发给被访住户的对讲设备。
3. 被访住户可以通过对讲设备与访客进行语音通话，并实时观看访客的视频画面。
4. 如果被访住户确认访客身份，可以通过对讲设备的控制面板控制门禁设备开启。
5. 同时，门禁系统会记录访客的进出记录，并通知控制中心和住户。
主要功能楼宇可视对讲方案具有以下主要功能：1. 可视化通信：通过摄像头和对讲设备，住户和访客可以进行实时的视频通信，提高交流的效率和质量。
2. 远程门禁控制：住户可以通过对讲设备的控制面板，远程控制楼宇门禁设备的开关状态，实现方便的门禁管理。
3. 访客管理：控制中心可以存储和管理住户和访客的信息，包括访客的照片、个人信息和进出记录，方便楼宇的管理。
4. 安全监控：通过摄像头，楼宇可以进行实时监控和录像，提高楼宇的安全性和防范能力。
智慧楼宇:楼宇系统解决方案一、可视对讲系统1、系统概述楼宇可视对讲系统作为楼宇智能化的一部分已成为住宅建设的一个有机组成，在住在小区的安全防范中起到积极的作用。
经历十几年的发展，楼宇对讲系统已由最初单户型、单元型发展到现的在总线联网型。
联网型楼宇可视对讲系统主要针对顺景家园的出入口和单元梯口进行防护，采用联网方式，在可视化的基础上，实现住户与管理中心、入口的三方通话。
1）系统选用顺景家园为智能化建筑，实行封闭式管理，楼宇可视对讲是占顺景家园智能化系统投资较大的系统，其选用系统的定位应为经济、高效、易用、可扩展性。
应支持访客二次确认模式第一级：入口设置彩色区口围墙机，访客通过可视区口机呼叫住户，并由住户通过可视室内机对访客进行身份确认。
第二级：每个单元门口安装通用梯口机，住户通过可视室内分机控制单元门口的进入。
2）系统的配置需求管理中心：在管理中心安装一台彩色可视管理中心机，管理中心机通过系统连线与室内机连接，可以完成用户、中心双方的互相呼叫、通话功能，管理中心可以给用户室内分机发布信息。
3）楼栋单元门口：在每个单元楼栋门口安装一台带摄像头的彩色或者黑白带有门禁功能的访客对讲梯口机，为楼内住户认开锁并允许访客进入该单元楼栋的门。
住户既可以监视该栋梯口的情况，也可以和管理中心直接通话。
住户可设置个人开锁密码，实现出入单元梯口的密码开锁。
同时单元梯口机具备门禁刷卡功能，住主通过已设定好的ID（或IC卡）实现门禁刷卡开锁。
4）用户室内机：在每个用户室内安装一个带监视功能的用户室内机,此机有多种功能，不但能开门锁，还能在免提的情况下，直接呼叫管理中心。
系统布线系统全面采用单一五类线连接，标准的RJ45网络接口。
3、系统选型： AS-780系列彩色可视对讲系统彩色楼宇可视对讲系统采用美国原装进口芯片，为系统的整个运行打下了坚实的平台。
结合台湾先进传输技术理念和以太网传输技术整合型成了一套适用于大型楼宇可视对讲联网系统。
IP楼宇可视对讲系统方案IP楼宇可视对讲系统是一种集网络通信、视频监控和语音对讲为一体的新一代智能化楼宇对讲系统。
它通过安装在室内和室外的高清摄像头和对讲终端设备，实现了楼宇内部的实时视频监控和双向语音通信。
本文旨在提出一种IP楼宇可视对讲系统的方案。
首先，IP楼宇可视对讲系统的核心组成部分是IP摄像头和对讲终端设备。
IP摄像头用于实时监控楼宇内的各个角落，可以清晰地传输视频信号到监控室或者用户手机上。
对讲终端设备则用于实现双向语音通信，用户可以通过对讲终端设备与监控中心或者其他用户进行通话。
其次，IP楼宇可视对讲系统需要搭建一个结构完善的网络环境。
该系统需要使用到局域网或者互联网来进行设备之间的通信。
在楼宇内部，可以通过使用网线布设局域网来连接摄像头和对讲终端设备。
对于大规模的楼宇，可以考虑使用无线网络技术来实现设备的连接。
同时，为了保证系统的稳定性和安全性，可以使用虚拟专用网络（VPN）或者其他网络加密技术来进行数据传输的加密。
第三，IP楼宇可视对讲系统需要一个中心化的管理平台。
该平台可以提供实时监控、远程管理和配置等功能。
管理员可以通过该平台对摄像头和对讲终端设备进行远程监控和管理。
此外，中心化的管理平台还可以提供视频存储和查看功能，通过使用硬盘录像机（NVR）或者云存储技术，可以保存和回放之前的监控录像。
最后，IP楼宇可视对讲系统还可以与其他安全设备进行联动。
例如，当发生安全事件时，系统可以通过与门禁系统、报警系统等设备的联动，自动触发相应的应急措施。
例如，当监控摄像头探测到异常情况时，可以自动打开门禁系统的报警功能，控制门禁设备的开关。
综上所述，IP楼宇可视对讲系统是一种集网络通信、视频监控和语音对讲为一体的智能楼宇管理系统。
通过使用高清摄像头和对讲终端设备，实现了楼宇内部的实时视频监控和双向语音通信。
同时，搭建一个结构完善的网络环境，使用中心化的管理平台来进行设备的监控和管理。
此外，还可以与其他安全设备进行联动，实现更加全面的楼宇安全管理。

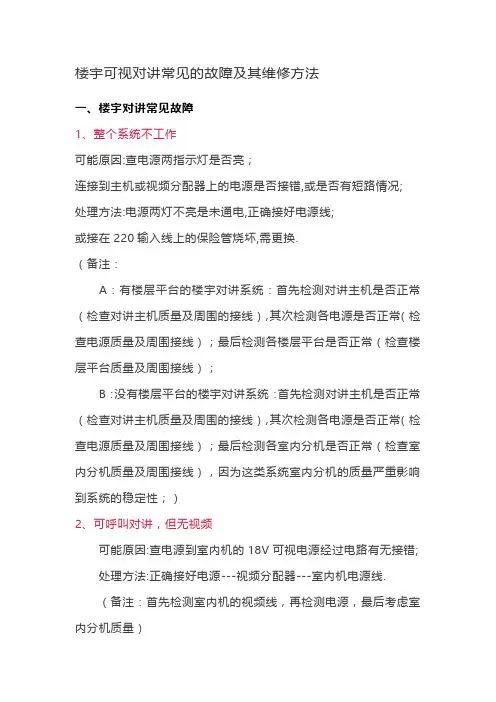

楼宇可视对讲常见的故障及其维修方法一、楼宇对讲常见故障1、整个系统不工作可能原因:查电源两指示灯是否亮；连接到主机或视频分配器上的电源是否接错,或是否有短路情况;处理方法:电源两灯不亮是未通电,正确接好电源线;或接在220输入线上的保险管烧坏,需更换.（备注：A：有楼层平台的楼宇对讲系统：首先检测对讲主机是否正常（检查对讲主机质量及周围的接线），其次检测各电源是否正常（检查电源质量及周围接线）；最后检测各楼层平台是否正常（检查楼层平台质量及周围接线）；B：没有楼层平台的楼宇对讲系统：首先检测对讲主机是否正常（检查对讲主机质量及周围的接线），其次检测各电源是否正常（检查电源质量及周围接线）；最后检测各室内分机是否正常（检查室内分机质量及周围接线），因为这类系统室内分机的质量严重影响到系统的稳定性；）2、可呼叫对讲，但无视频可能原因:查电源到室内机的18V可视电源经过电路有无接错;处理方法:正确接好电源---视频分配器---室内机电源线.（备注：首先检测室内机的视频线，再检测电源，最后考虑室内分机质量）3、不可呼叫对讲，视频能开启但无图象可能原因:查电源有无12V输出,门口机上是否有12V对讲电源输入;处理方法:如无12V输出,更换电源控制板上的保险管,或更换电源；正确接好电源至门口机间的电源线（备注：此类故障主要集中在线路上面，其次是楼宇对讲设备的质量上）4、呼叫无振铃声,但有视频图象,可对讲可能原因：查门口机至分机的1号（注：各厂家的线标号不一样）线路是否接好, 及分机本身是否正常,听筒是否挂好;处理方法：更换一台好的分机看是否正常;若不正常检查接线是否正确;5、输入某住户楼层号、房号后,主机有回铃声但相应分机不响铃可视分机无光栅无图像可能原因：解码器楼层号未编好,解码器上各端子与相应的房号不对应;处理方法：按说明书编好解码器楼层号,并区分好解码器上各端子所代表的房号：将连接线正确插上。
二、楼宇对讲常见故障-不能开门1、所有用户均不能开门可能原因：查门口机至电源,门口机至电锁接线是否接好；查开门线路是否接好(直按式系统2号线，数码式3号线)（至电控锁的开门线是2芯线，建议使用0.5平方毫米的护套线，对于开门线的标注各厂家略有不同，没有统一标准）;处理方法:（首先）按接线图正确接好传输线，（并可现场）使用密码开门方式开门测试，若能打开电锁,证明门口机至电锁通道（没问题），门口机至电源通道正常；主线至解码器线路户不能开门（下议）；备注：A、防震接线：多数楼宇对讲采用接线柱或螺丝压接线，防震也是一个关键，部份工程商将对讲主机装于活动的门上，经常随门的开与关而发生震动，这类的问题一般出现在因震动而发生的接触不良；其次是因线路没有处理好，在开与关门时，线路被夹断；不管将对讲主机装于何处，防震及接线一定要处理好，本人建议将对讲主机装于固定死的门上或墙面；B、开门线方式：多数楼宇对讲的开门线（至电控锁线）是从对讲主机接到电控锁上的，这类的接线方式好处多，牢固并可防破坏、开门信号稳定；但也有部份楼宇对讲的开门线是另一种接线，即从对讲主机处接三芯线到系统电源上，再从电源上接两芯线至电控锁上，而一般的楼宇对讲电源都不可能装于门上（多数暗装于门附近的墙面等处），这类的开门问题就可能出现在三个方面：对讲主机、电源、开门线路（现在的电控锁质量较稳定，很少有问题的，所于图略不计），依据本人的经验，又主要集中在电源与开门线上面，遇这类接线，请首先检查这段开门线路，其次考虑更换电源测试，最后才考虑对讲主机，而且这类的接线不善于破坏；）2、部分用户不能开门可能原因：查开门线有无接错或接触不良(数码式系统:分机至解码器的3号线;直按式:查分机至门口机2号线)及分机本身是否正常;处理方法：用替换方式换一台好机看是否正常，若不正常检查接线是否接错。
智慧小区可视对讲系统解决方案1系统概述根据小区的实际情况，为了配合周界入侵报警系统、视频安防监控系统及电子巡查管理系统实现小区安防系统的全封闭式管理，访客可视对讲系统需建立起由小区出入口至各住户室内等三方通话并控制出入口的立体空间防范。
联网可视对讲系统，实现住户与单元出入口、智能化管理中心和小区出入口等实现图像/语音信息的沟通和对话，提供安全、可靠的访客及住户出入的身份识别和门禁控制。
访客可视对讲：住户可通过家里的可视对讲分机实现与住户单元门前的可视对讲，采用彩色可视对讲系统；可通过功能扩展和预留，实现住户家居报警等功能。
根据项目的整体定位，可视对讲设备要求外观优美典雅，美观精致，产品需采用集成化设计，性能可靠，功能完善，配置灵活，布线、安装、调试简单。
网络式传输，减少系统线材以及管材的敷设，避免了在建筑物内外大面积的管网施工与线路敷设，便于各施工方面的配合，同时也便于建成后的系统管理、检修、维护等，可以非常方便地应用，系统具有较好的扩展性、兼容性和灵活性，可根据实际需要实现系统扩展。
2系统设计可视对讲系统针对小区出入口、单元楼入口、住家及控制中心进行设计，系统采用联网方式，由保安人员及住户对访客身份进行验证，系统在实现可视化的基础上，建立从控制中心、出入口、到住家之间的网络式防范体系。
系统在保证对出入口、住家管理的同时，实现住户与管理中心之间、住户与住户之间的信息传递。
可视对讲系统主要有室内对讲分机、单元梯口对讲主机、围墙机、管理员主机、锁具、电源、闭门器等组成。
本项目设计可视对讲系统采用以太网互联通信技术，其中管理中心、单元门口机和以太网室内机之间全部采用以太网连接。
1、出入口管理出入口管理系统包括小区出入口管理、单元梯口管理、地下车库梯口管理等部分。
1)小区出入口管理为防止人员随意进入小区，在岗亭内设置副管理员总机，由出入口值班人员呼叫住户确认，避免访客直接呼叫住户，住户无法回避拒绝情况的发生，经住户同意后，登记访客信息，允许访客进入。

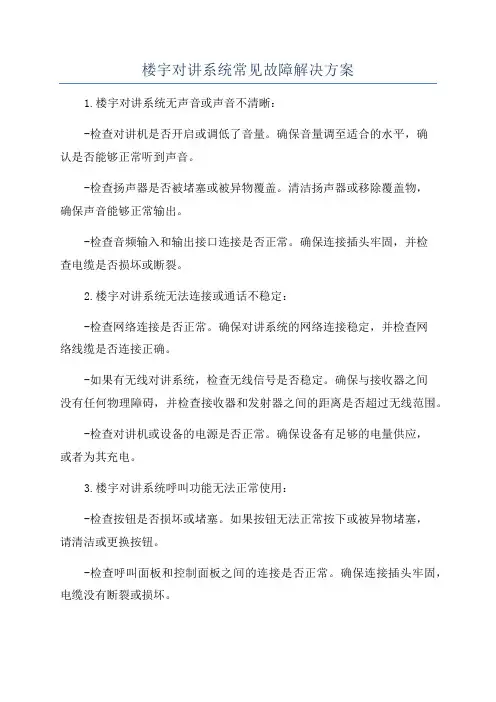

楼宇对讲系统常见故障解决方案
1.楼宇对讲系统无声音或声音不清晰：
-检查对讲机是否开启或调低了音量。
确保音量调至适合的水平，确
认是否能够正常听到声音。
-检查扬声器是否被堵塞或被异物覆盖。
清洁扬声器或移除覆盖物，
确保声音能够正常输出。
-检查音频输入和输出接口连接是否正常。
确保连接插头牢固，并检
查电缆是否损坏或断裂。
2.楼宇对讲系统无法连接或通话不稳定：
-检查网络连接是否正常。
确保对讲系统的网络连接稳定，并检查网
络线缆是否连接正确。
-如果有无线对讲系统，检查无线信号是否稳定。
确保与接收器之间
没有任何物理障碍，并检查接收器和发射器之间的距离是否超过无线范围。
-检查对讲机或设备的电源是否正常。
确保设备有足够的电量供应，
或者为其充电。
3.楼宇对讲系统呼叫功能无法正常使用：
-检查按钮是否损坏或堵塞。
如果按钮无法正常按下或被异物堵塞，
请清洁或更换按钮。
-检查呼叫面板和控制面板之间的连接是否正常。
确保连接插头牢固，电缆没有断裂或损坏。
-检查系统设置和编程是否正确。
确认系统设置中的呼叫配置是否正确，确保正确设置呼叫目标。
4.楼宇对讲系统遇到电源或硬件问题：
-检查电源线是否连接正确。
确保电源线插头牢固连接，并检查电源插座是否正常供电。
-检查电源适配器和电源开关是否正常工作。
如果需要，更换适配器或电源开关。
楼宇可视对讲系统方案1.前言随着人民生活水平的提高，人们对智能小区的要求也提高了。
从城市、小区环境规划来看，为了提供小区住户一个开放、自然的空间，创造一个整体“安全、方便、文明”小区，建立一套行之有效的楼宇数码联网可视对讲系统更是十分必要；目前房地产市场竟争日益激烈，如何提高房屋的附加值，增加房屋的卖点亦是房产商关注的重点；在提高物业管理水平和维护社会安定起到重大的作用。
楼宇对讲系统是当今小区普遍应用的管理手段之一。
它能够在第一时间以图像、声音形式告知管理和保安人员现场所发生的任何情况，以及业主与访客之间进行沟通，从而有效地做出快速反应。
对于社区的安全与管理提供了极大方便。
在考虑小区安全与物业管理中引进楼宇对讲系统，用完备的现代化管理手段和设备，可实现综合管理的目标。
我们根据要求在系统的设计中，力求系统的先进性，可靠性，实用性和扩展性。
同时体现了如下原则：1、可行性和适应性系统要保证技术上的可行性和适应性。
2、实用性和经济性系统建设应始终贯彻面向应用，注重实效方针，坚持实用、经济的原则。
3、先进性和成熟性系统设计既要采用先进的技术的概念、技术和方法，又要注意结构、设备、工具相对成熟。
能反映当今的技术先进水平，而且具有发展潜力。
4、开放性和标准性系统功能不断扩展的需求，必须追求系统的开放性和标准性。
5、可靠性和稳定性考虑技术先进的同时，还应从设备性能技术支持及维修能力等方面着手，确保系统运行的可靠性和稳定性。
6、可扩展性和易维护性为了适应系统变化的要求，必须充分考虑以最简单的方法，最低的投入，实现系统的维护和扩展。
2.系统设计依据小区楼宇对讲系统的主要设计性能要求；楼宇对讲系统用户和控制中心要求；开发公司提供图纸、资料；公共安全行业标准及公安部对安全防范工程管理要求；★GA28-92,1992-01-01有关场所风险等级和安全防护级别的规定；★GA/T269-2001中华人民共和国公共安全行业标准可视对讲系统标准。
3.系统总体设计小区设计2个出入口，小区住户总共为1664户。
要求可视联网系统。
小区整体使用彩色可视联网系统进行配置，器材使用安视系统产品进行设计。
系统门口机使用欧式数码联网主机，智能化编程设计。
小区出入口设置围墙机，管理中心管理机上可以显示住户的楼栋号以及房间号码，并可进行双向通话。
如果有住户报警信息，管理机上可以显示住户栋号、房间号。
业主可进行小区信息询问以及向管理处反映情况等，足不出户便可与小区物业部门进行及时沟通。
管理中心也可以按照住户楼栋号及房间号码呼叫本小区内的任意住户，及时与业主进行沟通。
4.单元方案每个单元门口使用一台单元带门禁可视对讲门口机。
门口机数码显示，全数字化编程，并安装低照度彩色摄像头。
来访者通过门口机呼叫住户，住户室内分机上可显示来访者图象。
根据住户的意愿决定接听或者不接听。
当与来访者进行双向通话并确认来访者身份之后，可遥控开启楼下防盗门的电控锁，来访者进入。
系统的每个门口机通过联网线接入管理机，实现资源共享。
通过联网线路，来访者可在门口机处直接呼叫管理中心，管理中心可以显示呼叫的楼栋号，并进行通话。
进行询问或者处理事件。
5.系统性能简介本系统为全数字化编程楼宇对讲系统。
可控制多达500套楼寓对讲门口机安装方式全部采用总线制（含视频线，可视与不可视兼容）.视频和音频电路上完全隔离互不干扰,用户线短路，不影响整个系统工作,用户分机短路开路可由主机检测到并有提示音提示. 易于排查及检修。
主机到用户分机均为三总线结构,分别为电源线,视频线,公共线.视频和音频电路完全隔离, 振铃声不会干扰视频产生图像条纹，视频也不会干扰音频产生交流声.可视系统和非可视系统兼容普通分机和可视分机,可以混合安装,如果整个系统为非可视的,去掉相应的可视部分即可.直按系统和编码系统,其楼层译码器,普通分机\可视分机可以通用.对于工程商来说可以减少库存品种,提高效益.门口主机：主机模块、直按、编码、可视通用,加上不同的键盘和数码管显示,可构成直按系统主机和编码系统主机二种可选响铃方式,自动控制和按钮二种可选,译码器每层一个或八户二个。
编码主机控制芯片具有现场可编程功能,即很多参数在现场可通过键盘进行修改,以满足不同用户的需求,具有三十多个设置命令,十多个错误代码提示。
这么多的设置命令并不意味安装或使用上繁琐,实际上不需要任何设置即可使用,只是当你有个性化的要求时,则这些设置命令给你提供了极大的方便, 编码主机可设置的项目有管理员密码译码器编码方式：振铃时间\铃声种类\对话时间\振铃停止后等待时间\开锁时间\开锁后等待时间\待机时数码管显示方式\密码开锁错误时键盘锁定时间\用户开锁密码\公用开锁密码\拨号位数选择\字母显示位数\万能编码表\编辑禁止呼叫设定等。
1. 来访者通过室外主机和室内分机可以双向通话，并可以看到来访者的图像2. 来访者进入小区单元门口前，可在门口主机拨通住户分机，住户室内分机振铃，且住户可在室内分机屏幕看到来访者，以此判断是否接见来访者，若想接见可与来访者通话，按开锁键即可实现遥控开锁。
来访者进入单元楼门后，防盗门可在闭门器的作用下自动关闭，若不接见来访者可不提话机与来访者通话，避免不必要的打扰，确保小区内部的安宁。
3. 通过按室内可视分机的“监视”键,可随时观察室外的情况4. 门口机有中文操作提示，操作更人性化5. 系统可视对讲与非可视对讲兼容，可根据业主要求进行可视系统的加装；可增配门禁功能。
6. 门口机内置红外摄像头，白天和黑夜均可摄取清晰图像。
键盘具夜光装置，方便夜间操作5.1系统器材结构本系统由安视产品AS-KC联网系统构成，包括可视门口主机（ZLCB），可视室内分机（FLM！），管理机（GLCA）；联网解码器(HJM）等组成系统结构，如后图所示配线方式(彩页小区可视对讲联网典型配线图)主要组成部分包括PIC单片机、EEPROM外存储器比较器、键盘及数码管显示器接口、电路音频放大电路、楼层译码器、分机等。
系统工作原理：单片机在复位后读出存于EEPROM 中，房号模式序号、振铃时间、对话时间等这些参数均可通过键盘设置进入，正常工作状态时不断扫描键盘，接收到键盘输入信号后显示相应的房号，并判断房号输入是否完成。
完成后单片机根据房号编码模式把房号转换为可解码的串行信号，并通过外围电路传输给楼层译码器进行解码，解码后驱动相应的电子开关接通分机，此时单片机通过比较器的状态判断分机是否存在、是否短路、是否开路或空号，如果分机存在，单片机送出振铃信号分机振铃，如果是短路或开路则发出相应的提示音后关机复位。
单片机在振铃期间不断检测比较器的状态判断分机是否摘机接听，如在设定的时间内无人接听则自动关机复位，如在设定的时间内分机摘机接听则单片机停止送出振铃信号并打开通话电路，在通话时间内单片机又检测比较器状态等待开锁指令，收到开锁指令后输出开锁驱动信号，电锁执行开锁动作，这样就完成了一次工作过程。
键盘输入除了房号外，还有系统设置和密码开锁。
5.2联网功能的实现通过安装在管理中心的管理机可实现管理员呼叫住户，住户呼叫管理员，门口机呼叫管理员并相互通话等功能，管理员还可以在得到要求之后开启相应单元门口的电控锁。
5.3灵活性的特点系统的灵活性:AS-KC系统可根据住户的需求实现配置, 在主干系统建立以后兼容对讲、可视对讲、普通楼宇系统。
5.4访客呼叫功能在小区入口设立围墙机，访客进入小区时，通过围墙机与住户通话，由住户确认后进入小区。
当访客到达相应单元时，通过单元门口机对住户进行呼叫，由住户再次确认身份后进入单元。
由此可对小区的访客进行严格有效的出入控制，进一步保障小区的住户安全。
5.5住户呼叫功能住户通过室内可视话机的专用按键可呼叫管理中心，并实现双向通话。
该功能可通过管理机将小区内住户的呼叫管理起来，实现小区内住户的统一管理。
5.6备电应急功能系统带有备用电源，确保小区供电失常情况下，系统可保持一定时间的正常使用，通讯畅通无阻。
6.系统可靠性对策楼宇对讲系统是一种公共安防产品,使用环境恶劣,使用人员多,其可靠性直接影响到产品的成败.本系统的核心器件PIC的选用应考虑工作温度，一般应选用工业级产品,其工作温度范围-40 度至+85 度. 在PCB布线时应注意单片机及其外围电路和音频部分的地线合理安排，避免单片机工作时干扰,音频电路系统地线应采用大面积铺地,我们已设计好的PCB板采用双面镀金板，除了MIC和喇叭不在板上,其他所有的器件包括键盘开关、接线端子等均在同一块PCB上,因此在防震、耐蚀、维护的方便性等方面具有很好的性能,使本系统的适用性好、可靠性高.7.系统功能介绍与技术参数7.1.1可视对讲门口机ＺＬＣＢ型技术参数环境温度：-40℃～+70℃相对湿度：45％～95％大气压力：86～106Kpa外壳防护等级：IP33音频响应：300 至3400Hz ±3db/1000Hz谐波失真：≤5％应答通道信噪比：35db主呼通道信噪比：40db应答通道音频输出不失真功率：100mW主机电源电压：DC12.5V 150mA清晰度: 420线视频传输: 75欧 1Vp-p功能特点◆ 外壳整体铝合金，厚实坚固声音清晰洪亮,操作键盘有自动夜光显示◆ 高性能的1/3＂CCD 摄像机,最低照度0.01Lux 红外线辅助照明，背光补偿，图像更自然．◆ 采用美国 MICROCHIP公司单片机设计,具有外围电路，结构简单、功能强大,可由键盘设置主机的编码模式◆ 带密码开锁：具有1个管理员密码,250个用户密码◆ 管理员修改用户的开锁密码，设置八位公用开锁密码◆ 可设置振铃时间和对话时间，自动关机前倒计时显示◆ 分户线布线简单：五线+视频。
用户线短路不影响整个系统,主机可自动检测用户线短路或开路, 大大降低维修难度、维护成本,从而最大地提高可靠性，维修也极为方便◆ 修改编码方式，铃声类型选择模拟电话或叮咚门铃声◆待机动态显示类型、摘机时数码管显示或熄灭控制7.1.2楼层解码器ＨＪＭ型技术参数外形尺寸：125×60×15(mm)安装方法：86或146暗盒(外)发送分户地址码信息触发呼叫控制、分配房间号分户短路时起到隔离作用分机状态检测视频分配,一分三输出环境温度: -40℃～+70℃相对湿度: 45％～95％大气压力: 86～106Kpa7.1.3嵌入式室内可视分机ＺＬＭ１型技术参数灰度: 10级灵敏度： 20mV失真度: <5%振钤声级: >70dB清晰度: 420线常用温度: -20℃～+40℃视频传输: 75? 1Vp-p工作电流: 350mA静态待机电流:20mA自动关屏时间:60S强制关屏时间:180S水平光栅时间:15.625Hz垂直光栅时间:50HZ功耗: 最大4W工作电压: DC15-18V功能特点“呼出”按钮：可呼出，也可兼做开锁。
