可视对讲解决方案
《可视对讲解决方案：提升安全性的必备工具》
随着科技的不断发展，可视对讲解决方案逐渐成为提升安全性的必备工具。
无论是住宅小区、商业办公楼还是学校医院，都可以通过可视对讲系统实现远程通话、门禁管理、安防监控等多种功能，为用户提供更为全面的安全保障。
首先，可视对讲系统通过视频和语音通信功能，使用户可以在不同地点进行远程通话。
这对于住宅小区的门禁管理来说，可以大大提高便利性和安全性，避免了因为出门关门而导致的不安全因素。
同时，商业办公楼和学校医院也可以通过可视对讲系统实现内部通话和远程会议，提高了工作效率和沟通准确性。
其次，可视对讲系统也对安防监控起到了至关重要的作用。
通过高清摄像头和智能监控软件，可以实现对出入人员、车辆等信息的实时监控，提高了安全防范能力。
这对于维护社区治安、商业办公楼的安全管理以及学校医院的安全保障来说，都是非常重要的。
最后，可视对讲解决方案也在智能化管理上发挥了作用。
通过与智能家居设备、门禁系统等的集成，可以实现更为便捷的生活管理方式。
用户可以通过手机APP实现远程控制，如远程
开门、查看监控画面等功能，提高了用户的生活便利性和安全感。
总的来说，可视对讲解决方案在提升安全性方面具有重要意义，
未来随着科技的不断创新，其功能和适用范围还将不断扩大，成为更为普遍的安全工具。
内部可视对讲系统（IP网络）（解决方案）Diyidijizhang di目录一、应用背景 (3)二、方案设计 (3)2.1系统连线图 (3)2.2管理中心 (4)2.3指挥大厅等场所 (4)2.4企业办公环境 (5)2.5广场等室外场所 (5)2.6部队军用、火车/地铁站等场所 (5)三、主要设备介绍 (6)3.1可视对讲主机 (6)3.2双向可视分机 (7)3.3可视分机 (7)3.4可视分机 (8)3.5可视报警柱 (9)3.6可视报警箱 (10)3.7分机 (11)3.8服务器型地址盒 (11)四、设备部署及配置说明 (12)5.1 高清1080P视频、高保真音质、全双工语音通讯 (12)5.2 功能丰富、实用性高、扩展性强 (12)五、公司简介 (13)一、应用背景随着经济快速发展和信息化建设的加快，公共服务网点的紧急求助需求越来越多，例如酒店、部队军用、指挥大厅、广场公园、工矿企业、火车/地铁站、公交调度、停车场、加油站、居民小区，企业办公等各个公共场所。
传统的对讲系统没有操作系统的支持，存在非可视化、功能单一、操作不便等问题，实现不了音视频同步通讯和存储，也不能在一个画面上同时看到求助者正脸图像和网点摄像机图像，给安防工作带来不便，已不能满足高效能及人性化服务的需求,用户迫切需要一套专业化的内部可视可视系统，实现高效率的通信。
二、方案设计XX内部可视对讲系统（IP网络）基于局域网LAN和广域网WAN传输（可跨网段跨路由）技术，专用于公共服务场所的一键报警、可视对讲、视频联动、公共广播、视频会议等功能。
2.1系统连线图2.2管理中心在管理中心安装可视对讲主机，主要作用是：●接警处警可以接收各前端对讲设备的呼叫/报警并进行可视通话，通话时可视对讲主机本地可以同屏显示报警终端自带摄像头的视频画面及终端关联的监控摄像机视频画面，便于接警人员更直观的掌握现场实时情况采取合理的救助措施。
●监听监视可以对管理的带摄像头终端进行轮流或者单个的监听监视，发现异常情况可立即进行插话处理现场情况。
智慧小区可视对讲系统解决方案1系统概述根据小区的实际情况，为了配合周界入侵报警系统、视频安防监控系统及电子巡查管理系统实现小区安防系统的全封闭式管理，访客可视对讲系统需建立起由小区出入口至各住户室内等三方通话并控制出入口的立体空间防范。
联网可视对讲系统，实现住户与单元出入口、智能化管理中心和小区出入口等实现图像/语音信息的沟通和对话，提供安全、可靠的访客及住户出入的身份识别和门禁控制。
访客可视对讲：住户可通过家里的可视对讲分机实现与住户单元门前的可视对讲，采用彩色可视对讲系统；可通过功能扩展和预留，实现住户家居报警等功能。
根据项目的整体定位，可视对讲设备要求外观优美典雅，美观精致，产品需采用集成化设计，性能可靠，功能完善，配置灵活，布线、安装、调试简单。
网络式传输，减少系统线材以及管材的敷设，避免了在建筑物内外大面积的管网施工与线路敷设，便于各施工方面的配合，同时也便于建成后的系统管理、检修、维护等，可以非常方便地应用，系统具有较好的扩展性、兼容性和灵活性，可根据实际需要实现系统扩展。
2系统设计可视对讲系统针对小区出入口、单元楼入口、住家及控制中心进行设计，系统采用联网方式，由保安人员及住户对访客身份进行验证，系统在实现可视化的基础上，建立从控制中心、出入口、到住家之间的网络式防范体系。
系统在保证对出入口、住家管理的同时，实现住户与管理中心之间、住户与住户之间的信息传递。
可视对讲系统主要有室内对讲分机、单元梯口对讲主机、围墙机、管理员主机、锁具、电源、闭门器等组成。
本项目设计可视对讲系统采用以太网互联通信技术，其中管理中心、单元门口机和以太网室内机之间全部采用以太网连接。
1、出入口管理出入口管理系统包括小区出入口管理、单元梯口管理、地下车库梯口管理等部分。
1)小区出入口管理为防止人员随意进入小区，在岗亭内设置副管理员总机，由出入口值班人员呼叫住户确认，避免访客直接呼叫住户，住户无法回避拒绝情况的发生，经住户同意后，登记访客信息，允许访客进入。
花城社区可视对讲系统解决方案翠岛花城位于最大规模的规划居住社区和重点居住社区之一的宁南新区，它用地约33.21公顷，总建筑面积14.8万平方米。
以三星级标准设计建造的智能化系统,主要包括可视对讲、家居智能（安防）、自动抄表、保安监控、周界防范、电子巡更、电子公告、公共设备监控、门禁、停车场管理、背景音乐、物业信息集成、信息网络等.下面就翠岛花城的可视对讲系统的解决方案作详细介绍.设计原则本方案充分是在综合最新智能住宅发展趋势和建设理念、结合市场需求和营销策划需要，总结智能住宅现状度身订制而成总体设计目标“通过现代信息技术、网络技术和信息集成技术的支持，真正把翠岛花城建设成为‘安全、宁静、整洁、舒适、方便与先进’的智能化小区。
具有以下特点:实用性和经济性本系统设计始终贯彻面向应用,注重实效，坚持实用、经济的原则，充分为住户考虑，努力为住户营造一个舒适、安全、高效、便捷的家居生活环境。
先进性和成熟性本系统设计既要采用先进的概念、技术和方法,又要注意结构、设备、工具的相对成熟。
不但能反映当今的先进水平，而且具有发展潜力,能保证在未来若干年内占主导地位.为小区创造一个先进的、舒适的生活环境。
开放性和标准性为了满足系统所选用的技术和设备的协同运行能力,系统投资的长期效应以及系统功能不断扩展的需求，本系统设计具有较高的开放性和标准性。
无论系统设备还是网络拓扑结构，都具有良好的开放性,并提供标准接口，同时具有良好兼容性。
可靠性和稳定性本设计方案在考虑技术先进性和开放性的同时，还从系统结构、技术措施、设备性能、系统管理、厂商技术支持及维修能力等方面着手,确保系统运行的可靠性和稳定性,达到最大的平均无故障时间.为小区充分减少了以后的维护工作以及维护难度。
可扩展性和易维护性为了适应系统变化的要求，本设计方案充分考虑以最简便的方法、最低的投资，实现系统的扩展和维护。
系统的硬件选择充分考虑了未来的可升级性.可视对讲系统组成可视对讲管理系统是由中心管理机、梯口机、室内机、传输总线构成可视对讲管理网络结构。
可视对讲方案可视对讲方案是一种用于建筑物、小区、门禁等场所的安全管理解决方案。
它通过将摄像头、对讲系统和网络技术相结合，实现了用户与外部访客的可视对讲和访客管理。
以下是一种简单的可视对讲方案：1.系统组成该可视对讲方案主要由室内机、室外机、管理中心、网络设备、摄像头和门禁系统等组成。
- 室内机：用于用户与外部访客进行对讲和监视的终端设备，一般安装在住户的室内。
- 室外机：安装在建筑物的门口或小区的门禁处，用于访客按门铃并与用户进行对讲。
- 管理中心：负责集中管理系统设备、接收和处理用户的指令和报警信息等。
- 网络设备：用于连接各个设备，并实现数据传输和控制。
- 摄像头：安装在室外机和建筑物的关键位置，用于监控周围环境和访客的情况。
- 门禁系统：与可视对讲系统相结合，通过对门禁控制进行用户身份验证和门的远程开关。
2.功能特点- 可视对讲：用户可以通过室内机与访客进行视频对讲，从而识别和确认访客的身份。
- 远程开门：通过室内机或管理中心可以远程开关门禁，方便用户在不同场所控制门的开关。
- 监控功能：通过摄像头实时监控室外环境，保障用户的安全。
- 报警功能：通过室内机或管理中心接收门铃按键和摄像头报警等信息，提高安全性。
- 访客管理：管理中心可以记录和查询用户的访客记录，方便用户了解访客情况。
3.操作流程- 访客按门铃：访客按下室外机的门铃，室内机接收到信号并弹出对讲请求。
- 与访客对讲：用户可以通过室内机与访客进行视频对讲，了解并确认访客的身份。
- 远程开门：用户确认访客身份后，可以通过室内机或管理中心远程开启门禁，让访客进入。
- 监控环境：用户可以通过室内机观看室外机和摄像头的画面，及时了解周围环境。
- 查看记录：管理中心负责记录和查询用户的访客记录和报警信息，方便用户管理和查看。
可视对讲方案能够提高用户的安全性和便利性，适用于小区、写字楼、学校等多种场所的铺设。
它可以有效识别和确认访客的身份，避免了因为开门不慎而带来的安全隐患。

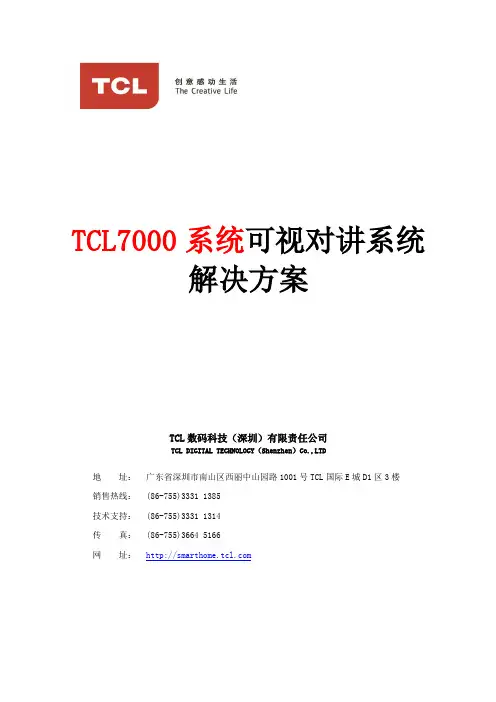

TCL7000系统可视对讲系统解决方案TCL数码科技（深圳）有限责任公司TCL DIGITAL TECHNOLOGY（Shenzhen）Co.,LTD地址：广东省深圳市南山区西丽中山园路1001号TCL国际E城D1区3楼销售热线：(86-755)3331 1385技术支持：(86-755)3331 1314传真：(86-755)3664 5166网址：目录1. 系统设计范围.............................................. 错误！未定义书签。
2. 前言...................................................... 错误！未定义书签。
3. 系统设计思路.............................................. 错误！未定义书签。
4. 设计原则.................................................. 错误！未定义书签。
5. 设计依据.................................................. 错误！未定义书签。
6. 工程概况.................................................. 错误！未定义书签。
7. TCL7000系统说明........................................... 错误！未定义书签。
7.1.系统概述.............................................. 错误！未定义书签。
7.2.性能特点.............................................. 错误！未定义书签。
7.3.系统优势.............................................. 错误！未定义书签。
花城社区可视对讲系统解决方案
翠岛花城位于最大规模的规划居住社区和重点居住社区之一的宁南新区，它用地约公顷，总建筑面积万平方米。
以三星级标准设计建造的智能化系统，主要包括可视对讲、家居智能（安防）、自动抄表、保安监控、周界防范、电子巡更、电子公告、公共设备监控、门禁、停车场管理、背景音乐、物业信息集成、信息网络等。
下面就翠岛花城的可视对讲系统的解决方案作详细介绍。
设计原则
本方案充分是在综合最新智能住宅发展趋势和建设理念、结合市场需求和营销策划需要，总结智能住宅现状度身订制而成总体设计目标“通过现代信息技术、网络技术和信息集成技术的支持，真正把翠岛花城建设成为‘安全、宁静、整洁、舒适、方便与先进’的智能化小区。
具有以下特点：
实用性和经济性
本系统设计始终贯彻面向应用，注重实效，坚持实用、经济的原则，充分为住户考虑，努力为住户营造一个舒适、安全、高效、便捷的家居生活环境。
先进性和成熟性
本系统设计既要采用先进的概念、技术和方法，又要注意结构、设备、工具的相对成熟。
不但能反映当今的先进水平，而且具有发展潜力，能保证在未来若干年内占主导地位。
为小区创造一个先进的、舒适的生活环境。
开放性和标准性
为了满足系统所选用的技术和设备的协同运行能力，系统投资的长期效应以及系统功能不断扩展的需求，本系统设计具有较高的开放性和标准性。
无论系统设备还是网络拓扑结构，都具有良好的开放性，并提供标准接口，同时具有良好兼容性。
可靠性和稳定性
本设计方案在考虑技术先进性和开放性的同时，还从系统结构、技术措施、设备性能、系统管理、厂商技术支持及维修能力等方面着手，确保系统运行的可靠性和稳定性，达到最大的平均无故障时间。
为小区充分减少了以后的维护工作以及维护难度。
可扩展性和易维护性
为了适应系统变化的要求，本设计方案充分考虑以最简便的方法、最低的投资，实现系统的扩展和维护。
系统的硬件选择充分考虑了未来的可升级性。
可视对讲系统组成
可视对讲管理系统是由中心管理机、梯口机、室内机、传输总线构成可视对讲管理网络结构。
可视对讲系统是在住户、单元楼入口、小区管理中心安装防盗门和可视对讲装置，以实现访客与住户可视对讲、住户与小区管理中心、访客与小区管理中心进行视频、语音传输；住户可遥控开启防盗门，有效地防止非法人员进入住宅楼内。
门口主机可利用密码、感应卡、钥匙开启防盗门锁。
门禁部分
单元主机具有门禁控制管理功能，可使现刷卡开门。
系统概述
我们在翠岛花城一期的梯口处设置具有电控锁的安全防盗锁、门禁、对讲对讲系统，住户单元内设置楼宇访客可视对讲用户机，可在物业管理中心安装可视对讲管理主机。
实现了住户可与管理中心、住户与访客、进行对话互连。
来访者可通过梯口主机呼叫楼内住户，住户可以拿起话筒与访客通话，同时借助视频图像对来访人员身份加以确认，决定接受或拒绝来访；住户同意来访者进入后，遥控开启楼门电控锁，或者告诉管理人员允许来访者进入小区或住宅楼。
通过感应IC卡的方式实现出入口的统一管理。
住户家中发生事件时，住户可呼叫小区的管理中心，向中心寻求支援。
实现小区方便和快捷的管理。
设计思想
严格遵循用户至上的原则，满足用户提出的功能需求；
符合技防、通信和音像主管部门的有关技术远见和技术要求；
力求设计方案先进、功能实用、价格全理、升级换代容易；
设备的选用原则是技术成熟、性能稳定、安全可靠；
力求整个工程达到最佳的性能价格比。
需求分析
根据小区的实际情况结合冠林公司多年的产品研发、制造、工程施工经验。
我们采用第二代“AURINE”联网可视对讲系统，定位于国内中高档水平是国内领先的对讲产品。
系统功能完善、产品外形美观精致、性能稳定可靠、安装使用简单方便。
第二代“AURINE”联网可视对讲系统在翠岛花城一期应用中可分为：户内设备部分、梯间设备部分、管理设备部分。
户内设备部分
室内分机
户内用款式美观大方、声音清晰、画面对比度，亮度可调的室内机：可视室内分机，可遥控开锁。
梯间设备部分
由可视传输设备、联网控制设备及层间隔离设备组成。
主要完成系统语音、报警、视频信号等传输。
可视传输设备：支线接入器。
联网控制设备采用带数显的联网控制器。
层间隔离设备：可视2户型分配器。
小高层采用高层可视编码梯口机、多层单元采用直按式梯口主机。
管理设备部分
管理中心设备接收报警、呼叫、开锁等及对这个小区进行管理。
管理中心设备主要设备是可视管理中心机。
系统结构
由以上设备组成翠岛花城一期的可视对讲系统结构如下：
整个系统采用分级分布式控制原理，利用模块化设计技术，将众多功能有机地结合在一起。
整个系统有三层设备，构成了一个树形总线分布式的控制通讯网络。
各层设备之间互换性好，具有故障检测定位及线路保护功能。
信号传输距离远，安全可靠，并采用无损侦听技术，避免信令阻塞和丢失。
系统功能
针对翠岛花城一期的系统具有以下功能：
呼叫、对讲、开锁
系统支持住户呼叫管理中心、梯口门口机及门卫，实现相互之间的呼叫、可视对讲、开锁、监视。
系统中的每一个户内分机按键求助报警功能。
门禁功能
梯口主机具有刷卡开锁功能（非接触式），与停车管理实现一卡通。
密码开锁功能
梯口主机可通过密码开锁。
电源保护、防窃听、月光指示等功能
系统特点
强大的功能
全方位的呼叫、可视对讲、监控、报警。
梯口出入口、管理中心及住户户内相互对讲；卓越的性能
单台梯口主机可以支持多达512住户；
系统支持1000个梯口主机。
灵活的应用
树状网络结构
工程设计与施工极为简洁、灵活、低成本；
联网设备到户内视频信号传输可以与音频、控制信号一起采用普通的RVVP多芯线；
无需视频放大器
系统的双向视频传输在最大规模应用的情况下也无需任何视频放大设备；
省心的维护
彻底的故障隔离
特别的设计故障隔离与保护，把系统故障限制在最小的范围。
独立的报警设计
在住户户内机中有独立的报警控制板，报警信号的传输采用独立的通讯线路，很好的解决了报警与对讲功能实现的相互干挠，保证了报警子系统的长期稳定运行。
清晰的状态指示
系统中每一段通讯线路状态、每一个设备状态都有清晰的状态灯指示与声音提示，可以快速定位故障点。
结语
该套可视对讲系统完全满足了人们对现代家居安防的高级需求，功能先进、经济实用、升级灵活，为用户提供提供了一个舒适、便捷、高效的生活空间。
