温控器使用说明

swd-1000温控器说明书
一、使用步骤
1、安装电池开机。

打开后盖，放入两节电量充足的五号电池。

2、查看热量表表号。

热量表表号是一组8位数字，在表侧面可以看到。

今年新入网的农村和城市平房用户施工单位会把表号抄写在一张口取纸上，贴在表箱上。

3、设置温控器表号与热量表表号相同。

短按“选择”按键，显示“表号”界面后，长按选择键，看到第一、二两位数字闪烁后松手。

通过按压“增加”和“减少”键设置表号的第一和第二位数。

设置完成后，继续长按选择键，第三、四两位数字开始闪烁，同样的方法依次设置。

最后两位数字设置完成后，长按选择键，显示“GOOD”字样表示设置完成。

4、使用温控器。

短按增加和减少按键，就可以设定室内温度。

当室温达到设定值时，热表阀门自动关闭；当室温低于设定值2度时，热表阀门自动开启。

5、建议设置的温度。

建议设置为16到18度。

二、常见问题
1、温控器不能调温度，原因可能是：
①温控器上的表号与热表的号码不一致，解决办法：按照使用步骤2和3正确设置表号。

②频繁更改设定温度。

设定的温度生效后，半个小时后才能再次有效地设置。

2、我已经交费了，为什么家里还没有暖气？
①远程热表用户交费后，两小时内热表阀门自动打开。

②也可以通过长按“模式”键手动打开。

温控器使用指南温控器是一种用于控制温度的设备，广泛应用于家庭和办公环境中。

本文将为您提供温控器的使用指南，帮助您更好地了解和操作这一设备。

一、温控器的基本原理温控器通过感知环境温度，并根据预设的温度范围来控制相关设备的运行，以维持室内温度在一个舒适的范围内。

温控器通常由温度传感器、控制器和输出设备组成。

二、温控器的安装1. 选择合适的位置：温控器应安装在室内温度变化较为均匀的位置，避免阳光直射或靠近热源。

2. 固定安装：使用螺丝或胶水将温控器固定在墙壁或合适的位置上，确保其稳定可靠。

3. 连接电源：将温控器与电源连接，确保电源稳定可靠，并遵循电器安全操作规范。

三、温控器的设置1. 了解温控器的功能：不同型号的温控器具有不同的功能，您需要仔细阅读使用手册，了解温控器的各项功能和操作方法。

2. 设置温度范围：根据个人需求，通过温控器的设置功能，设定室内温度的上限和下限，确保温度在舒适范围内波动。

3. 设置时间表：一些高级温控器具有时间表功能，您可以根据每天不同的时间段，设置不同的温度要求，以提高能源利用效率。

四、温控器的使用1. 启动和关闭：按下温控器上的开关按钮，可启动或关闭温控器。

在不需要控制温度时，建议关闭温控器以节省能源。

2. 调节温度：根据个人需求，通过温控器上的调节按钮，调整设定温度。

温控器将根据设定值自动控制相关设备的运行。

3. 定期维护：定期清洁温控器表面，避免灰尘或其他污物影响其正常运行。

如发现异常情况，及时联系专业人员进行维修或更换。

五、温控器的注意事项1. 避免过度调节温度：频繁调节温度可能会增加能源消耗，建议根据实际需要设定合理的温度范围，避免过度使用。

2. 注意安全：使用温控器时，务必注意电器安全，避免触摸电器内部零部件或将液体溅入温控器内部。

3. 定期检查：定期检查温控器的工作状态，确保其正常运行。

如发现异常情况，应及时处理或联系专业人员进行维修。

六、温控器的优势1. 节约能源：通过合理控制温度，温控器可以帮助节约能源，并减少能源浪费。

温控器说明书温控器说明书1. 简介温控器是一种用于控制温度的设备，能够自动感知环境温度，并根据设定的温度范围进行自动调节。

本说明书将介绍温控器的基本功能、特点以及使用方法。

2. 功能特点- 温度感知：温控器能够准确感知环境温度，并将温度数据实时反馈给用户。

- 温度调节：用户可以通过温控器设定温度范围，温控器会根据设定值进行自动调节。

- 显示屏：温控器配备了一个清晰的显示屏，用于显示当前温度和设定的温度范围。

- 定时功能：温控器支持定时功能，用户可以预先设置温度调节时间，方便根据需求灵活调整。

3. 使用方法3.1 查看当前温度步骤：1. 打开温控器电源。

2. 查看温控器显示屏上方的当前温度数字。

3.2 设定温度范围步骤：1. 按下温控器上的设定按钮，进入温度设定模式。

2. 在显示屏上使用调节按钮，设定所需的最低和最高温度。

3. 确认设置后，按下设定按钮以保存设定值。

3.3 手动调节温度步骤：1. 按下温控器上的调节按钮，进入手动调节模式。

2. 使用调节按钮，逐步调整温度。

3. 调整完成后，等待温控器自动稳定温度。

3.4 使用定时功能步骤：1. 按下温控器上的定时按钮，进入定时设定模式。

2. 使用调节按钮，设定所需的定时时间。

3. 确认设置后，按下定时按钮以启动定时功能。

4. 安全注意事项为了确保安全使用温控器，请注意以下事项：- 请确保在使用温控器时，电源连接良好，没有松动或损坏的情况。

- 请勿将水或其他液体溅入温控器内部，以免引发短路或其他安全问题。

- 请勿在温控器上放置易燃物品或其他有潜在危险的物品。

- 请定期检查温控器的电源线是否损坏，及时更换以避免意外发生。

5. 常见问题解答5.1 温控器显示屏不亮或显示异常怎么办？- 请检查温控器的电源是否已连接，以及电源线是否损坏。

- 如以上情况均无问题，请联系售后服务中心进行维修。

5.2 温控器无法自动调节温度怎么办？- 请检查温控器的温度传感器是否正常工作。

温度控制器的说明书一、产品介绍温度控制器是一种用于控制温度变化的设备，通常应用于各类加热或冷却系统中，以确保温度的稳定和准确性。

本说明书将详细介绍温度控制器的使用方法、技术规格以及安全注意事项。

二、技术规格1. 输入电压：AC 220V2. 控制类型：PID控制3. 温度范围：-50℃至+150℃4. 温度精度：±1℃5. 输出类型：继电器输出6. 外观尺寸：120mm×80mm×40mm三、使用方法1. 连接电源：将温度控制器的电源线连接到AC 220V电源上。

2. 连接传感器：根据需要，将温度传感器连接到温度控制器的探头接口上。

3. 设置温度目标值：使用温度控制器面板上的按钮和显示屏，设置所需的温度目标值。

4. 参数调整：按照需要，调整PID控制参数以实现更准确的温度控制。

5. 启动控制器：按下温度控制器面板上的启停按钮，控制器将开始工作并调节系统温度。

6. 监控温度：使用控制器面板上的显示屏，实时监控当前温度以及目标温度。

四、安全注意事项1. 在安装和操作控制器之前，请确保断开电源以防止电击事故。

2. 请根据产品规格正确选择电源电压，使用不符合规定电压的电源会导致设备损坏。

3. 定期检查控制器、传感器和电缆的连接是否牢固，避免松动或脱落导致设备故障。

4. 请勿在潮湿、腐蚀性或易燃易爆环境中使用温度控制器，以免引发安全事故。

5. 在长时间不使用时，建议将温度控制器断开电源，并储存在干燥、通风良好的地方。

6. 如果发现异常情况或设备故障，请立即断电并寻求专业人员进行维修。

以上是温度控制器的说明书，希望能帮助您正确、安全地使用该设备。

如有任何疑问或问题，请咨询售后服务部门，感谢您的支持与配合。

注：本说明书仅供参考，请以实际产品附带的说明书为准。

台达温控器说明书一、操作手册1. 打开温控器外壳，将电源插头插入电源插座。

2. 按下电源开关，温控器将自动启动。

3. 通过触摸屏或遥控器设置温度。

4. 当温度达到设定值时，温控器会自动关闭加热器。

5. 当需要手动打开或关闭加热器时，可以通过触摸屏或遥控器上的加热器开关实现。

6. 当需要调整温度设定值时，可以通过触摸屏或遥控器上的温度设定键进行调节。

7. 当需要调整时间时，可以通过触摸屏或遥控器上的时间设定键进行调节。

8. 当需要查看当前温度和湿度时，可以通过触摸屏或遥控器上的显示键查看。

9. 当需要重置温控器时，可以按下重置按钮，将所有设定恢复为出厂默认值。

二、技术规格1. 电源电压：220V/50Hz2. 最大功率：1500W3. 测量范围：温度-5℃～50℃，湿度0%～99%RH4. 测量精度：温度±0.5℃，湿度±3%RH5. 控制精度：温度±1℃，湿度±3%RH6. 显示分辨率：温度0.1℃，湿度1%RH7. 外观尺寸：160mm x 80mm x 40mm8. 重量：约1kg三、连接线路图1. 将电源插头插入电源插座。

2. 将加热器的电源插头插入温控器的加热器接口。

3. 将传感器探头挂在需要测温的位置，并固定好。

4. 将传感器的信号线连接到温控器的信号输入接口。

5. 将触摸屏或遥控器连接到温控器的信号输出接口。

四、设定指南1. 调整温度设定值：通过触摸屏或遥控器上的温度设定键进行调整。

调整后的温度设定值将自动保存，下次开机时无需重新设置。

2. 调整时间设定值：通过触摸屏或遥控器上的时间设定键进行调整。

调整后的时间设定值将自动保存，下次开机时无需重新设置。

3. 查看当前温度和湿度：通过触摸屏或遥控器上的显示键查看当前温度和湿度。

同时还可以查看历史记录，了解温度和湿度的变化情况。

4. 重置温控器：当需要将所有设定恢复为出厂默认值时，可以按下重置按钮实现。

电子温控器使用说明_电子温控器的调节方法一、温度设定1.首先，确保电子温控器与电源连接正常，并处于工作状态。

2.在温控器的显示面板上，通常会有一个温度设定按钮。

按下该按钮，显示屏上会出现当前的室内温度。

3.使用温控器上的上下调节按钮，将设定温度调节到所需的温度。

通常，调节按钮上会有温度递增和递减的箭头，按下相应的按钮即可进行温度调节。

4.在调节温度时，可以根据季节和个人需求进行设置。

例如，在夏季，较低的温度更适宜，而在冬季，较高的温度更舒适。

根据需要，可以将温度设定在20-25摄氏度之间。

二、工作模式选择1.电子温控器通常有多种工作模式可供选择，如制冷模式、制热模式、通风模式和自动模式等。

2.制冷模式：适用于夏季，温控器将启动空调或制冷设备，以降低室内温度。

3.制热模式：适用于冬季，温控器将启动暖气或加热设备，以提高室内温度。

4.通风模式：适用于需要循环空气的情况，温控器将启动通风设备，以保持室内空气的流动。

5.自动模式：根据实际情况，温控器将自动选择适宜的工作模式。

三、定时功能设置1.电子温控器通常也具有定时功能，用户可以设置在特定时间启动或关闭温控设备。

2.在温控器的显示面板上，通常会有一个定时设置按钮。

按下该按钮，然后使用上下调节按钮设置定时启动或关闭的时间。

3.设置完成后，按下确认按钮，温控器将按照设定的时间进行启动或关闭相应的设备。

四、节能功能应用1.电子温控器通常还具有节能功能，在实际使用中能够帮助用户降低能耗和节约能源。

2.温控器上会有相应的节能按钮，可以按下该按钮启用节能模式。

3.节能模式下，温控器会自动调整温度的设定值，以减少能耗。

例如，在制冷模式下，温控器会自动将设定温度提高1-2摄氏度，从而减少空调的运行时间。

总结：以上是电子温控器的调节方法说明。

使用电子温控器时，用户需要根据实际需求进行温度设定、工作模式选择、定时功能设置和节能功能应用。

合理使用电子温控器，不仅可以提供舒适的居住环境，还能够节约能源、降低能耗。

温控器产品说明书深圳市威尔海电子有限公司电话：0755-2953 9385 传真：*************技术支持：田工①开口尺寸：②接线图:电源接线柱1和2 : 制冷输出接线柱1和3 : 加热输出接线柱1和4 : 报警输出接线柱5和6: 接电源接线柱7和8: 接温度传感器锁定开关: 将1或2拨到ON的位置，可将已经设定好的控制参数锁定。

指示灯状态说明：WORK灯作为工作指示灯使用，闪烁表示制冷或制热延时，LED长亮表示制冷或制热工作。

SET灯作为设置指示灯使用，LED长亮表示在设置状态。

开启或关闭温控器：温控器通电后默认是开机状态。

在关机状态下按RST键一次可开启温控器，在开机状态下，按住RST键3秒以上，可关闭温控器。

◆设定控制温度上限：在待机状态下按SET键一次进入控制温度上限设置,按▲或▼键调整,按住▲或▼键三秒不放进入快速调整模式.再按SET键一次回到待机状态.◆设定控制温度下限：在待机状态下按RST键一次进入控制温度下限设置,按▲或▼键调整,按住▲或▼键三秒不放进入快速调整模式.再按RST键一次回到待机状态.设置控制参数：按住SET键三秒不放进入控制参数设置,按▲或▼键选择要调整的菜单,再按SET 键一次进入相应的控制参数设置状态,按▲或▼键调整需要修改的控制参数,调整好后按RST键退出,或系统延时5秒退出菜单代码说明：符号 详细说明 设置范围 出厂设置 单位HD 加热回差 1～25℃ 5 ℃CD 制冷回差 1～25℃ 5 ℃LS 设置下限 20 ℃HS 设置上限 30 ℃CA 温度较正 -9～+9 0 ℃PT 制冷延时起动 0～30 1 分钟AH 超高温报警 0～25 -50 ℃AL 超低温报警 0～25 110 ℃◆区间恒温控制功能：1：当测量温度值≥控制温度上限时，启动制冷输出，继电器吸合；当测量温度＜控制温度上限- CD时，关闭输出，继电器断开。

2：当测量温度值＜控制温度下限时，启动加热输出，继电器吸合；当测量温度≥控制温度下限+HD时，关闭输出，继电器断开。

温控器使⽤说明.温控显⽰器使⽤说明书⽬录⼀、概述⼆、技术指标三、功能与型号分类四、产品功能说明五、⾯板六、⼯作状态及按键功能七、操作流程⼋、电脑通讯功能九、电流输出功能⼗、现场故障处理⼩常识⼗⼀、传感器总成⼗⼆、电⽓接线图⼗三、安装⼗四、服务⼀、概述HY-BWDK330A系列⼲式变压器电脑温控箱是我公司为⼲式电⼒变压器可靠运⾏⽽设计的最新⼀代多功能智能温度控制箱。

它采⽤美国最先进RISC单⽚计算机和⾼分辨率A/D转换器，并结合I2C总线调整与存储技术，利⽤预埋在⼲式变压器三相绕组中三只⾼线性精度的Pt100铂热敏电阻来检测及显⽰变压器绕组的温升，具有相应的超⾼温报警及超⾼温跳闸控制输出功能，能够⾃动启动冷却风机对变压器绕组进⾏强迫风冷，提⾼变压器的负载容量，保证变压器安全运⾏。

依据JB/T7631-94《变压器⽤电阻温度计》标准设计⽣产。

主要设计特点有：★采⽤新型软硬件抗⼲扰设计，对电快速瞬变、共模与串模、空间磁场及空间射频⼲扰均具有极强的抑制能⼒，并满⾜国际标准（IEC61000）电磁兼容性各项指标。

具有定时检测与校正功能，可随时排除随机⼲扰，并采⽤精密低温系数元器件，可有效抑制零点漂移和温度漂移。

★选⽤功能强⼤的WATCHDOG和上掉电检测模块的RISC单⽚机，可避免温控箱进⼊死循环，使得温控箱在各种条件下均能正常⼯作⽽不需另设复位键。

★综合应⽤单⽚机技术，能有效地判断传感器开路等故障信号，保证了变压器在停、送电情况下，温控箱不会误发出报警或跳闸等信号。

★采⽤了I2C总线调整与存储技术，实现断电数据保存。

温控箱内不⽤电位器调校温度精度⽽采⽤先进的I2C总线调整技术，彻底解决了因使⽤电位器⽽可能产⽣的漂移及接触不良等缺点，使温控箱长期可靠运⾏。

★为⽤户设计出“模拟输出状态检测”功能，⼈性化的设计⼤⼤地⽅便了⽤户在使⽤前对温控箱的检测与调试。

★风机激励（定时启停）功能，定时对风机进⾏检测保护。

★独⽴的4～20mA模拟⼯业标准电流输出功能，满⾜⽤户在远端对变压器温升的监测。

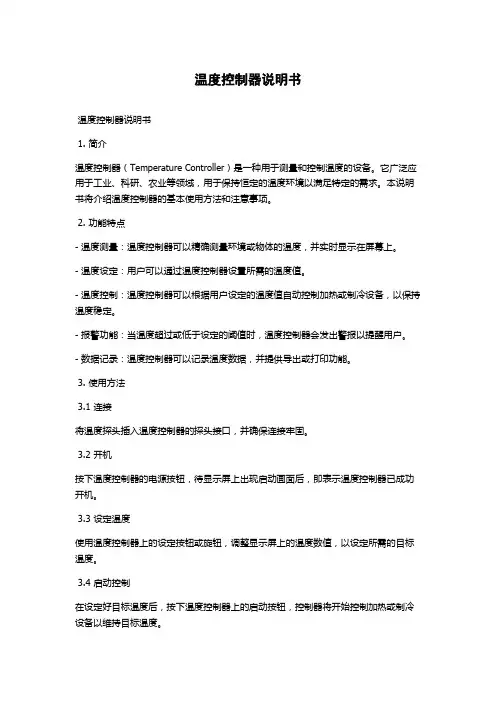

温度控制器说明书温度控制器说明书1. 简介温度控制器（Temperature Controller）是一种用于测量和控制温度的设备。

它广泛应用于工业、科研、农业等领域，用于保持恒定的温度环境以满足特定的需求。

本说明书将介绍温度控制器的基本使用方法和注意事项。

2. 功能特点- 温度测量：温度控制器可以精确测量环境或物体的温度，并实时显示在屏幕上。

- 温度设定：用户可以通过温度控制器设置所需的温度值。

- 温度控制：温度控制器可以根据用户设定的温度值自动控制加热或制冷设备，以保持温度稳定。

- 报警功能：当温度超过或低于设定的阈值时，温度控制器会发出警报以提醒用户。

- 数据记录：温度控制器可以记录温度数据，并提供导出或打印功能。

3. 使用方法3.1 连接将温度探头插入温度控制器的探头接口，并确保连接牢固。

3.2 开机按下温度控制器的电源按钮，待显示屏上出现启动画面后，即表示温度控制器已成功开机。

3.3 设定温度使用温度控制器上的设定按钮或旋钮，调整显示屏上的温度数值，以设定所需的目标温度。

3.4 启动控制在设定好目标温度后，按下温度控制器上的启动按钮，控制器将开始控制加热或制冷设备以维持目标温度。

3.5 报警功能如果温度超过或低于设定的阈值，温度控制器将发出警报声。

在警报触发时，及时采取相应措施以避免温度波动过大。

4. 注意事项- 请勿在温度控制器受潮或温度较高的环境中使用，以免损坏设备。

- 在使用过程中请注意安全，避免触摸温度探头以免烫伤。

- 调节温度时，请逐步调整，避免温度波动过大。

- 定期校准温度控制器以确保测量的准确性和稳定性。

- 在长时间不使用温度控制器时，请断开电源并存放在干燥通风的地方。

5. 维护和保养- 温度探头需要定期清洁和校准，以保证测量的准确性。

- 定期检查温度控制器的电源线和连接线是否损坏。

- 如有任何故障或异常情况，请及时联系售后服务。

6. 常见问题解答问：温度控制器无法开机怎么办？答：请检查电源线是否连接正常，并确保电源插座有电。
