蜗杆传动参数选择与计算

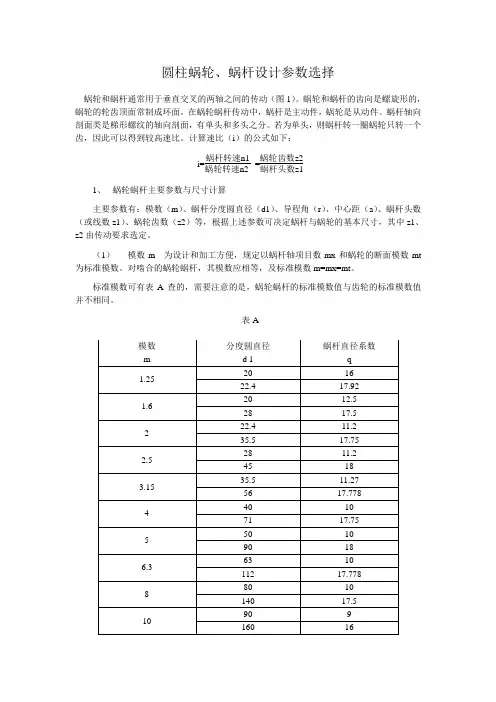

圆柱蜗轮、蜗杆设计参数选择蜗轮和蜗杆通常用于垂直交叉的两轴之间的传动（图1）。

蜗轮和蜗杆的齿向是螺旋形的，蜗轮的轮齿顶面常制成环面。

在蜗轮蜗杆传动中，蜗杆是主动件，蜗轮是从动件。

蜗杆轴向剖面类是梯形螺纹的轴向剖面，有单头和多头之分。

若为单头，则蜗杆转一圈蜗轮只转一个齿，因此可以得到较高速比。

计算速比（i）的公式如下：i=蜗杆转速n1蜗轮转速n2=蜗轮齿数z2蜗杆头数z11、蜗轮蜗杆主要参数与尺寸计算主要参数有：模数（m）、蜗杆分度圆直径（d1）、导程角（r）、中心距（a）、蜗杆头数（或线数z1）、蜗轮齿数（z2）等，根据上述参数可决定蜗杆与蜗轮的基本尺寸，其中z1、z2由传动要求选定。

（1）模数m 为设计和加工方便，规定以蜗杆轴项目数mx和蜗轮的断面模数mt 为标准模数。

对啮合的蜗轮蜗杆，其模数应相等，及标准模数m=mx=mt。

标准模数可有表A查的，需要注意的是，蜗轮蜗杆的标准模数值与齿轮的标准模数值并不相同。

表A图1图2（2）蜗杆分度圆直径d1 再制造蜗轮时，最理想的是用尺寸、形状与蜗杆完全相同的蜗轮滚刀来进行切削加工。

但由于同一模数蜗杆，其直径可以各不相同，这就要求每一种模数对应有相当数量直径不同的滚刀，才能满足蜗轮加工需求。

为了减少蜗轮滚刀数目，在规定标准模数的同时，对蜗杆分度圆直径亦实行了标准化，且与m 有一定的匹配。

蜗杆分度圆直径d1与轴向模数mx之比为一标准值，称蜗杆的直径系数。

即q=蜗杆分度圆直径模数=d1m d1=mq有关标准模数m 与标准分度圆直径d1的搭配值及对应的蜗杆直径系数参照表A （3） 蜗杆导程角r 当蜗杆的q 和z1选定后，在蜗杆圆柱上的导程角即被确定。

为导程角、导程和分度圆直径的关系。

tan r=导程分度圆周长 = 蜗杆头数x 轴向齿距分度圆周长 =z1px d1π =z1πm πm q =z1q相互啮合的蜗轮蜗杆，其导程角的大小与方向应相同。

（4） 中心距a 蜗轮与蜗杆两轴中心距a 与模数m 、蜗杆直径系数q 以及蜗轮齿数z2间的关系式如下：a=d1+d22 =m q(q+z2)蜗杆各部尺寸如表B蜗轮各部尺寸如表C2、 蜗轮蜗杆的画法(1) 蜗杆的规定画法 参照图1图2 （2）蜗轮的规定画法 参照图1图2 （3）蜗轮蜗杆啮合画法 参照图1图2.。

普通圆柱蜗杆传动的基本参数及几何尺寸计算1．基本参数：（1）模数m和压力角α：在中间平面中，为保证蜗杆蜗轮传动的正确啮合，蜗杆的轴向模数m a1和压力角αa1应分别相等于蜗轮的法面模数m t2和压力角αt2，即m a1=m t2=mαa1=αt2蜗杆轴向压力角与法向压力角的关系为:tgαa=tgαn/cosγ式中：γ-导程角。

（2）蜗杆的分度圆直径d1和直径系数q为了保证蜗杆与蜗轮的正确啮合，要用与蜗杆尺寸相同的蜗杆滚刀来加工蜗轮。

由于相同的模数，可以有许多不同的蜗杆直径，这样就造成要配备很多的蜗轮滚刀，以适应不同的蜗杆直径。

显然，这样很不经济。

为了减少蜗轮滚刀的个数和便于滚刀的标准化，就对每一标准的模数规定了一定数量的蜗杆分度圆直径d1，而把及分度圆直径和模数的比称为蜗杆直径系数q，即：q=d1/m常用的标准模数m和蜗杆分度圆直径d1及直径系数q，见匹配表。

（3）蜗杆头数z1和蜗轮齿数z2蜗杆头数可根据要求的传动比和效率来选择，一般取z1＝1-10，推荐z1＝1，2，4，6。

选择的原则是：当要求传动比较大，或要求传递大的转矩时，则z1取小值；要求传动自锁时取z1＝1；要求具有高的传动效率，或高速传动时，则z1取较大值。

蜗轮齿数的多少，影响运转的平稳性，并受到两个限制：最少齿数应避免发生根切与干涉，理论上应使z2min≥17，但z2＜26时，啮合区显著减小，影响平稳性，而在z2≥30时，则可始终保持有两对齿以上啮合，因之通常规定z2＞28。

另一方面z2也不能过多，当z2＞80时(对于动力传动)，蜗轮直径将增大过多，在结构上相应就须增大蜗杆两支承点间的跨距，影响蜗杆轴的刚度和啮合精度；对一定直径的蜗轮，如z2取得过多，模数m就减小甚多，将影响轮齿的弯曲强度；故对于动力传动，常用的范围为z2≈28-70。

对于传递运动的传动，z2可达200、300，甚至可到1000。

z1和z2的推荐值见下表（4）导程角γ蜗杆的形成原理与螺旋相同，所以蜗杆轴向齿距p a与蜗杆导程p z的关系为p z＝z1p a，由下图可知：tanγ=p z／πd1＝z1p a／πd1＝z1m／d1＝z1／q导程角γ的范围为3.5°一33°。

蜗轮蜗杆参数计算公式
蜗轮蜗杆是机械传动的一种经典机构，它的参数计算是传动设计中的重要工作。

本文针对蜗轮蜗杆机构，给出其参数计算公式，供大家参考使用。

关键词：蜗轮；蜗杆；参数计算
1.引言
蜗轮蜗杆机构是一种经典的传动机构，它由蜗杆和蜗轮组成，是机械传动中最常用的机构之一。

它具有传动精度高，传动比容易调节，适应宽范围，工作可靠，使用寿命长等优点，因此得到了广泛的应用。

2.蜗轮蜗杆参数计算
(1)计算内径：
内径rn=Mz/π
其中Mz为蜗杆节距。

(2)计算外径：
外径r0=Mz/π+2H
其中H为蜗杆的系数高度。

(3)计算周长：
周长s=2π[(Mz+2H)/π]
(4)计算节距：
节距Mz=zp[π(r0-rn)]
其中zp为蜗轮的齿数。

- 1 -。

圆柱蜗轮、蜗杆设计参数选择蜗轮和蜗杆通常用于垂直交叉的两轴之间的传动（图1）。

蜗轮和蜗杆的齿向是螺旋形的，蜗轮的轮齿顶面常制成环面。

在蜗轮蜗杆传动中，蜗杆是主动件，蜗轮是从动件。

蜗杆轴向剖面类是梯形螺纹的轴向剖面，有单头和多头之分。

若为单头，则蜗杆转一圈蜗轮只转一个齿，因此可以得到较高速比。

计算速比（i）的公式如下：i=蜗杆转速n1蜗轮转速n2=蜗轮齿数z2蜗杆头数z11、蜗轮蜗杆主要参数与尺寸计算主要参数有：模数（m）、蜗杆分度圆直径（d1）、导程角（r）、中心距（a）、蜗杆头数（或线数z1）、蜗轮齿数（z2）等，根据上述参数可决定蜗杆与蜗轮的基本尺寸，其中z1、z2由传动要求选定。

（1）模数m 为设计和加工方便，规定以蜗杆轴项目数mx和蜗轮的断面模数mt 为标准模数。

对啮合的蜗轮蜗杆，其模数应相等，及标准模数m=mx=mt。

标准模数可有表A查的，需要注意的是，蜗轮蜗杆的标准模数值与齿轮的标准模数值并不相同。

表A图1图2（2）蜗杆分度圆直径d1 再制造蜗轮时，最理想的是用尺寸、形状与蜗杆完全相同的蜗轮滚刀来进行切削加工。

但由于同一模数蜗杆，其直径可以各不相同，这就要求每一种模数对应有相当数量直径不同的滚刀，才能满足蜗轮加工需求。

为了减少蜗轮滚刀数目，在规定标准模数的同时，对蜗杆分度圆直径亦实行了标准化，且与m 有一定的匹配。

蜗杆分度圆直径d1与轴向模数mx之比为一标准值，称蜗杆的直径系数。

即q=蜗杆分度圆直径模数=d1m d1=mq有关标准模数m 与标准分度圆直径d1的搭配值及对应的蜗杆直径系数参照表A （3） 蜗杆导程角r 当蜗杆的q 和z1选定后，在蜗杆圆柱上的导程角即被确定。

为导程角、导程和分度圆直径的关系。

tan r=导程分度圆周长 = 蜗杆头数x 轴向齿距分度圆周长 =z1px d1π =z1πm πm q =z1q相互啮合的蜗轮蜗杆，其导程角的大小与方向应相同。

（4） 中心距a 蜗轮与蜗杆两轴中心距a 与模数m 、蜗杆直径系数q 以及蜗轮齿数z2间的关系式如下：a=d1+d22 =m q(q+z2)蜗杆各部尺寸如表B蜗轮各部尺寸如表C2、 蜗轮蜗杆的画法(1) 蜗杆的规定画法 参照图1图2 （2）蜗轮的规定画法 参照图1图2 （3）蜗轮蜗杆啮合画法 参照图1图2.。

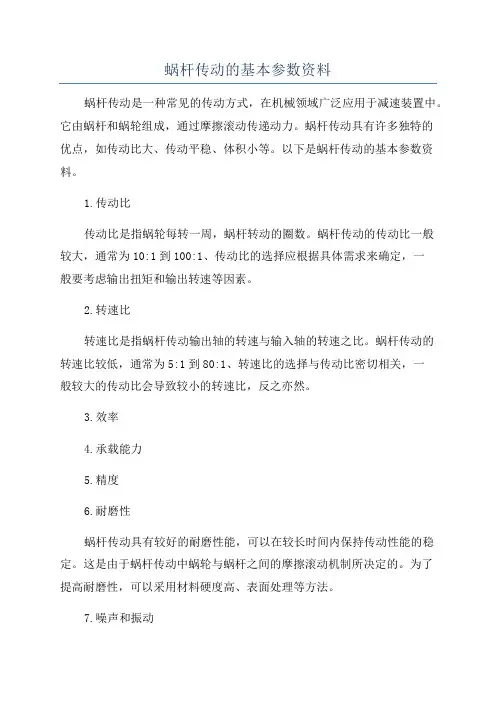

蜗杆传动的基本参数资料
蜗杆传动是一种常见的传动方式，在机械领域广泛应用于减速装置中。

它由蜗杆和蜗轮组成，通过摩擦滚动传递动力。

蜗杆传动具有许多独特的
优点，如传动比大、传动平稳、体积小等。

以下是蜗杆传动的基本参数资料。

1.传动比
传动比是指蜗轮每转一周，蜗杆转动的圈数。

蜗杆传动的传动比一般
较大，通常为10:1到100:1、传动比的选择应根据具体需求来确定，一
般要考虑输出扭矩和输出转速等因素。

2.转速比
转速比是指蜗杆传动输出轴的转速与输入轴的转速之比。

蜗杆传动的
转速比较低，通常为5:1到80:1、转速比的选择与传动比密切相关，一
般较大的传动比会导致较小的转速比，反之亦然。

3.效率
4.承载能力
5.精度
6.耐磨性
蜗杆传动具有较好的耐磨性能，可以在较长时间内保持传动性能的稳定。

这是由于蜗杆传动中蜗轮与蜗杆之间的摩擦滚动机制所决定的。

为了
提高耐磨性，可以采用材料硬度高、表面处理等方法。

7.噪声和振动
蜗杆传动的噪声和振动较小，一般可以提供较安静、稳定的工作环境。

这主要是由于蜗杆传动中滚动摩擦的特性所决定的。

在应用中需要注意的是，蜗杆传动容易产生轻微的回转间隙，可能会引起振动和噪声，需要进
行适当的调整和控制。

总之，蜗杆传动是一种常见的传动方式，具有传动比大、传动平稳、
体积小等优点。

了解蜗杆传动的基本参数资料，可以帮助我们选择合适的
传动方式，并更好地应用于实际工程中。

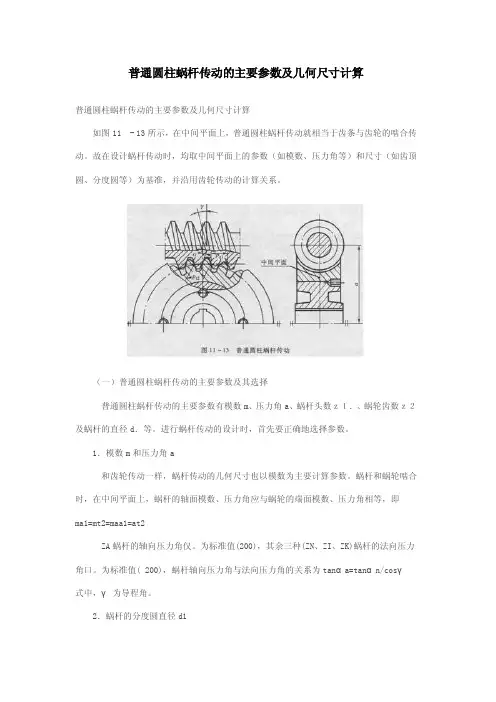

普通圆柱蜗杆传动的主要参数及几何尺寸计算普通圆柱蜗杆传动的主要参数及几何尺寸计算如图11 - 13所示，在中间平面上，普通圆柱蜗杆传动就相当于齿条与齿轮的啮合传动。

故在设计蜗杆传动时，均取中间平面上的参数（如模数、压力角等）和尺寸（如齿顶圆、分度圆等）为基准，并沿用齿轮传动的计算关系。

（一）普通圆柱蜗杆传动的主要参数及其选择普通圆柱蜗杆传动的主要参数有模数m、压力角a、蜗杆头数ｚ１．、蜗轮齿数ｚ２及蜗杆的直径d．等。

进行蜗杆传动的设计时，首先要正确地选择参数。

1．模数m和压力角a和齿轮传动一样，蜗杆传动的几何尺寸也以模数为主要计算参数。

蜗杆和蜗轮啮合时，在中间平面上，蜗杆的轴面模数、压力角应与蜗轮的端面模数、压力角相等，即ma1=mt2=maa1=at2ZA蜗杆的轴向压力角仅。

为标准值(200)，其余三种(ZN、ZI、ZK)蜗杆的法向压力角口。

为标准值( 200)，蜗杆轴向压力角与法向压力角的关系为tanαa=tanαn/cosγ式中，γ为导程角。

2．蜗杆的分度圆直径d1在蜗杆传动中，为了保证蜗杆与配对蜗轮的正确啮合，常用与蜗杆具有同样尺寸的蜗轮滚刀①来加工与其配对的蜗轮。

这样，只要有一种尺寸的蜗杆，就得有一种对应的蜗轮滚刀。

对于同一模数，可以有很多不同直径的蜗杆，因而对每一模数就要配备很多蜗轮滚刀。

显然，这样很不经济。

为了限制蜗轮滚刀的数目及便于滚刀的标准化，就对每一标准模数规定了一定数量的蜗杆分度圆直径d1而把比值称为蜗杆的直径系数。

d．与q已有标准值；常用的标准模数m和蜗杆分度圆直径d，及直径系数q见表11 -2。

如果采用非标准滚刀或飞刀切制蜗轮，d1与q值可不受标准的限制。

3．蜗杆头数ｚ１．蜗杆头数z，可根据要求的传动比和效率来选定。

单头蜗杆传动的传动比可以较大，但效率较低，如要提高效率，应增加蜗杆的头数。

但蜗杆头数过多，又会给加工带来困难。

所以，通常蜗杆头数取为1、2、4、6 04．导程角y蜗杆的直径系数q和蜗杆头数Zl选定之后蜗杆分度圆柱上的导程角γ也就确定了。

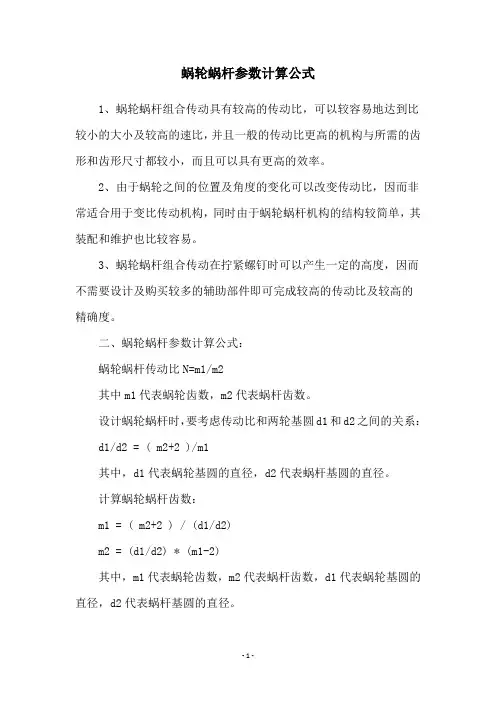

蜗轮蜗杆参数计算公式
1、蜗轮蜗杆组合传动具有较高的传动比，可以较容易地达到比较小的大小及较高的速比，并且一般的传动比更高的机构与所需的齿形和齿形尺寸都较小，而且可以具有更高的效率。

2、由于蜗轮之间的位置及角度的变化可以改变传动比，因而非常适合用于变比传动机构，同时由于蜗轮蜗杆机构的结构较简单，其装配和维护也比较容易。

3、蜗轮蜗杆组合传动在拧紧螺钉时可以产生一定的高度，因而不需要设计及购买较多的辅助部件即可完成较高的传动比及较高的
精确度。

二、蜗轮蜗杆参数计算公式：
蜗轮蜗杆传动比N=m1/m2
其中m1代表蜗轮齿数，m2代表蜗杆齿数。

设计蜗轮蜗杆时，要考虑传动比和两轮基圆d1和d2之间的关系： d1/d2 = ( m2+2 )/m1
其中，d1代表蜗轮基圆的直径，d2代表蜗杆基圆的直径。

计算蜗轮蜗杆齿数：
m1 = ( m2+2 ) / (d1/d2)
m2 = (d1/d2) * (m1-2)
其中，m1代表蜗轮齿数，m2代表蜗杆齿数，d1代表蜗轮基圆的直径，d2代表蜗杆基圆的直径。

- 1 -。

蜗杆与蜗轮主要参数及几何计算一、蜗杆与蜗轮的主要参数1. 模数：蜗杆和蜗轮的齿轮尺寸参数之一，用来描述蜗轮齿数与蜗杆齿数的比例关系。

模数的单位通常为毫米（mm），常用的模数有0.5、1、1.5、2等。

2.蜗杆传动比（减速比）：蜗杆与蜗轮之间齿轮传动的转速比，一般用i表示。

传动比等于蜗轮的齿数除以蜗杆的齿数，即i=Z2/Z1、蜗杆传动比通常为10至80左右。

3.螺旋线角度：蜗杆的螺旋线与轴线的夹角，通常用θ表示。

螺旋线角度决定了蜗杆的斜度，直接影响到蜗杆与蜗轮传动的效率。

4.蜗杆和蜗轮的材料：由于传动过程中会有相对滑动和高速摩擦，所以蜗杆和蜗轮通常使用耐磨、耐热、耐疲劳的材料，比如高强度合金钢、铜合金等。

5.渐开线角：蜗杆渐开线与垂直于轴线的圆柱面交线的夹角，用α表示。

渐开线角的大小会直接影响到蜗杆与蜗轮的传动效率和噪音。

二、蜗杆与蜗轮的几何计算1.蜗杆的直径计算：蜗杆的直径可以根据承受的转矩和材料的强度来确定。

通常根据公式d=K∛(T/σ)计算，其中d为蜗杆直径，K为一个系数，T为扭矩，σ为所选材料的强度。

2.蜗杆和蜗轮的齿数计算：蜗杆和蜗轮的齿数需要满足传动比和滚动角度等要求。

通常滚动角度为20°时，蜗杆的齿数为4至6；滚动角度为15°时，蜗杆的齿数为6至9、齿数的具体计算可以根据所选的传动比和齿轮的模数来确定。

3. 蜗轮的直径计算：蜗轮的直径需要根据滚动角度和蜗杆直径来确定。

一般来说，蜗轮的直径大于或等于蜗杆的直径。

可以根据公式d2 =d1 + 2mcosα 计算，其中d2为蜗轮的直径，d1为蜗杆的直径，m为模数，α为渐开线角。

4.蜗杆传动比的计算：蜗杆传动比等于蜗轮的齿数除以蜗杆的齿数。

根据所选的传动比和蜗杆的齿数，可以计算出蜗轮的齿数。

以上是蜗杆与蜗轮的主要参数和几何计算的介绍，这些参数和计算方法的正确选择和应用，能够保证蜗杆与蜗轮传动的效率和可靠性。

在实际应用中，还需要考虑到摩擦和磨损等因素，选择适当的润滑方式和材料，以提高传动的效率和寿命。

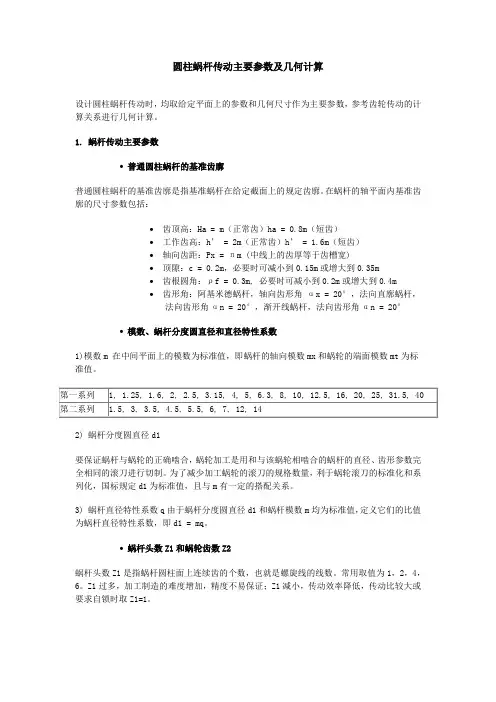

圆柱蜗杆传动主要参数及几何计算设计圆柱蜗杆传动时，均取给定平面上的参数和几何尺寸作为主要参数，参考齿轮传动的计算关系进行几何计算。

1. 蜗杆传动主要参数∙普通圆柱蜗杆的基准齿廓普通圆柱蜗杆的基准齿廓是指基准蜗杆在给定截面上的规定齿廓。

在蜗杆的轴平面内基准齿廓的尺寸参数包括：∙齿顶高：Ha = m（正常齿）ha = 0.8m（短齿）∙工作齿高：h’ = 2m（正常齿）h’ = 1.6m（短齿）∙轴向齿距：Px = πm (中线上的齿厚等于齿槽宽)∙顶隙：c = 0.2m，必要时可减小到0.15m或增大到0.35m∙齿根圆角：ρf = 0.3m, 必要时可减小到0.2m或增大到0.4m∙齿形角：阿基米德蜗杆，轴向齿形角αx = 20°，法向直廓蜗杆，法向齿形角αn = 20°，渐开线蜗杆，法向齿形角αn = 20°∙模数、蜗杆分度圆直径和直径特性系数1)模数m 在中间平面上的模数为标准值，即蜗杆的轴向模数mx和蜗轮的端面模数mt为标准值。

2) 蜗杆分度圆直径d1要保证蜗杆与蜗轮的正确啮合，蜗轮加工是用和与该蜗轮相啮合的蜗杆的直径、齿形参数完全相同的滚刀进行切制。

为了减少加工蜗轮的滚刀的规格数量，利于蜗轮滚刀的标准化和系列化，国标规定d1为标准值，且与m有一定的搭配关系。

3) 蜗杆直径特性系数q由于蜗杆分度圆直径d1和蜗杆模数m均为标准值，定义它们的比值为蜗杆直径特性系数，即d1 = mq。

∙蜗杆头数Z1和蜗轮齿数Z2蜗杆头数Z1是指蜗杆圆柱面上连续齿的个数，也就是螺旋线的线数。

常用取值为1，2，4，6。

Z1过多，加工制造的难度增加，精度不易保证；Z1减小，传动效率降低，传动比较大或要求自锁时取Z1=1。

蜗轮齿数Z2根据传动比i和Z1确定。

Z2 = i Z1。

为避免蜗轮轮齿发生根切和保证传动的平稳性，一般取蜗轮齿数Z2>27；同时为避免结构尺寸一定时，模数过小而导致弯曲强度不足或模数一定时，蜗轮直径过大而导致蜗杆轴支撑跨距过大从而刚度降低，蜗轮齿数也不宜过大，一般取Z2<80。

蜗杆蜗轮传动设计计算介绍蜗杆蜗轮传动是一种常用的传动方式，适用于需要减速大扭矩输出的机械设备。

本文档将介绍蜗杆蜗轮传动的设计计算方法。

设计计算步骤1. 确定传动比：传动比是蜗杆蜗轮传动的一个重要参数，用于确定输出转速与输入转速之间的比值。

根据实际应用需求和传动效率，选择合适的传动比。

2. 计算传动效率：传动效率是蜗杆蜗轮传动的重要性能指标，影响传动的能量损失情况。

根据蜗杆和蜗轮的材料、齿数、齿形等参数，采用标准公式计算传动效率。

3. 确定蜗轮和蜗杆的参数：根据传动比、输入转速、输出转矩等要求，选择适当的蜗轮和蜗杆的参数。

包括蜗轮的模数、齿数、导程系数等，以及蜗杆的摩擦系数、喉圆直径等关键参数。

4. 进行强度校核：根据所选材料、载荷情况等，进行蜗轮蜗杆传动系统的强度校核。

包括静态强度、疲劳强度等方面考虑，保证传动系统的安全稳定运行。

设计计算示例以一个减速器设计为例，输入转速为1000 rpm，输出扭矩为5000 Nm，要求传动比为10。

假设蜗杆材料为45号钢，蜗轮材料为ZCuSn10Pb1。

1. 计算传动效率：传动效率 = （传动比 x 蜗杆效率 x 蜗轮效率）/ 100%，根据实际参数计算传动效率为80%。

2. 确定蜗轮和蜗杆的参数：蜗轮模数 m = （输出扭矩 x 1000）/ （传动比 x 输入转速 x 齿数） = （5000 x 1000）/ （10 x 1000 x 100） = 5 mm；蜗杆摩擦系数μ = 0.1，喉圆直径 d = （输出扭矩 x 输入转速）/ （ x 传动比 x 齿数x μ） = （5000 x 1000）/ （ x 10 x 20 x 0.1） = 8 mm。

3. 进行强度校核：根据蜗杆和蜗轮的尺寸、材料强度等参数，进行静态强度和疲劳强度的校核。

确保蜗杆蜗轮传动系统的强度满足设计要求。

结论本文档介绍了蜗杆蜗轮传动的设计计算步骤，并以一个减速器设计为例进行了示例计算。

圆柱蜗杆传动主要参数及几何计算设计圆柱蜗杆传动时，均取给定平面上的参数和几何尺寸作为主要参数，参考齿轮传动的计算关系进行几何计算。

1. 蜗杆传动主要参数∙普通圆柱蜗杆的基准齿廓普通圆柱蜗杆的基准齿廓是指基准蜗杆在给定截面上的规定齿廓。

在蜗杆的轴平面内基准齿廓的尺寸参数包括：∙齿顶高：Ha = m（正常齿）ha = 0.8m（短齿）∙工作齿高：h’ = 2m（正常齿）h’ = 1.6m（短齿）∙轴向齿距：Px = πm (中线上的齿厚等于齿槽宽)∙顶隙：c = 0.2m，必要时可减小到0.15m或增大到0.35m∙齿根圆角：ρf = 0.3m, 必要时可减小到0.2m或增大到0.4m∙齿形角：阿基米德蜗杆，轴向齿形角αx = 20°，法向直廓蜗杆，法向齿形角αn = 20°，渐开线蜗杆，法向齿形角αn = 20°∙模数、蜗杆分度圆直径和直径特性系数1)模数m 在中间平面上的模数为标准值，即蜗杆的轴向模数mx和蜗轮的端面模数mt为标准值。

2) 蜗杆分度圆直径d1要保证蜗杆与蜗轮的正确啮合，蜗轮加工是用和与该蜗轮相啮合的蜗杆的直径、齿形参数完全相同的滚刀进行切制。

为了减少加工蜗轮的滚刀的规格数量，利于蜗轮滚刀的标准化和系列化，国标规定d1为标准值，且与m有一定的搭配关系。

3) 蜗杆直径特性系数q由于蜗杆分度圆直径d1和蜗杆模数m均为标准值，定义它们的比值为蜗杆直径特性系数，即d1 = mq。

∙蜗杆头数Z1和蜗轮齿数Z2蜗杆头数Z1是指蜗杆圆柱面上连续齿的个数，也就是螺旋线的线数。

常用取值为1，2，4，6。

Z1过多，加工制造的难度增加，精度不易保证；Z1减小，传动效率降低，传动比较大或要求自锁时取Z1=1。

蜗轮齿数Z2根据传动比i和Z1确定。

Z2 = i Z1。

为避免蜗轮轮齿发生根切和保证传动的平稳性，一般取蜗轮齿数Z2>27；同时为避免结构尺寸一定时，模数过小而导致弯曲强度不足或模数一定时，蜗轮直径过大而导致蜗杆轴支撑跨距过大从而刚度降低，蜗轮齿数也不宜过大，一般取Z2<80。

蜗轮蜗杆参数计算公式
蜗轮蜗杆传动是一种常见的减速传动方式，其传动比可以较大，传动效率也较高，因此在机械传动中得到广泛应用。

蜗轮蜗杆传动的参数计算需要考虑许多因素，包括蜗轮和蜗杆的几何尺寸、材料性质、工作环境等。

下面是蜗轮蜗杆传动的参数计算公式：
1.蜗杆的公称直径
蜗杆的公称直径是指蜗杆中心线与蜗杆螺旋线之间的距离，通常用d表示。

蜗杆的公称直径可以根据以下公式计算：
d=mz
其中，m为模数，z为蜗杆的齿数。

2.蜗杆的导程
蜗杆的导程是指蜗杆螺旋线每圈的长度，通常用p表示。

蜗杆的导程可以根据以下公式计算：
p=πd
其中，d为蜗杆的公称直径。

3.蜗杆的螺旋角
蜗杆的螺旋角是指蜗杆螺旋线与蜗杆中心线的夹角，通常用α表示。

蜗杆的螺旋角可以根据以下公式计算：
tanα=p/πd
其中，p为蜗杆的导程，d为蜗杆的公称直径。

4.蜗轮的齿数
蜗轮的齿数是指蜗轮上的齿数，通常用z表示。

蜗轮的齿数可以根据以下公式计算：
z=（πd）/m
其中，d为蜗杆的公称直径，m为模数。

5.蜗轮的模数
蜗轮的模数是指蜗轮齿形的尺寸参数，通常用m表示。

蜗轮的模数可以根据以下公式计算：
m=（πd）/z
其中，d为蜗杆的公称直径，z为蜗轮的齿数。

以上是蜗轮蜗杆传动的参数计算公式，需要根据具体的传动要求和工作环境进行选择和计算。

蜗轮、蜗杆的计算公式：1，传动比=蜗轮齿数÷蜗杆头数2，中心距=（蜗轮节径+蜗杆节径）÷ 2 3，蜗轮吼径=（齿数+2）×模数4，蜗轮节径=模数×齿数5，蜗杆节径=蜗杆外径-2×模数6，蜗杆导程=π×模数×头数为了减少蜗轮滚刀的个数和便于滚刀的标准化，就对每一标准的模数规定了一定数量的蜗杆分度圆直径d1，而把及分度圆直径和模数的比称为蜗杆直径系数q，即：q=d1/m常用的标准模数m和蜗杆分度圆直径d1及直径系数q，见匹配表。

（3）蜗杆头数z1和蜗轮齿数z2蜗杆头数可根据要求的传动比和效率来选择，一般取z1＝1-10，推荐z1＝1，2，4，6。

选择的原则是：当要求传动比较大，或要求传递大的转矩时，则z1取小值；要求传动自锁时取z1＝1；要求具有高的传动效率，或高速传动时，则z1取较大值。

蜗轮齿数的多少，影响运转的平稳性，并受到两个限制：最少齿数应避免发生根切与干涉，理论上应使z2min≥17，但z2＜26时，啮合区显着减小，影响平稳性，而在z2≥30时，则可始终保持有两对齿以上啮合，因之通常规定z2＞28。

另一方面z2也不能过多，当z2＞80时(对于动力传动)，蜗轮直径将增大过多，在结构上相应就须增大蜗杆两支承点间的跨距，影响蜗杆轴的刚度和啮合精度；对一定直径的蜗轮，如z2取得过多，模数m就减小甚多，将影响轮齿的弯曲强度；故对于动i=n1/n2=z2/z1 =u式中：n1 -蜗杆转速；n2-蜗轮转速。

减速运动的动力蜗杆传动，通常取5≤u≤70，优先采用15≤u≤50；增速传动5≤u≤15。

普通圆柱蜗杆基本尺寸和参数及其与蜗轮参数的匹配表。

2 蜗杆传动变位的特点蜗杆传动变位变位蜗杆传动根据使用场合的不同，可在下述两种变位方式中选取一种。

1)变位前后，蜗轮的齿数不变(z2 '＝z2)，蜗杆传动的中心距改变(a '≠a)，如图9-8a、c所示，其中心距的计算式如下：a '＝a+x2m=(d1+d2+2x2m)/22)变位前后，蜗杆传动的中心距不变(a '＝a)，蜗轮齿数发生变化(z2'≠z2)，如图9-8d、e所示，z2' 计算如下：因a'＝a则z2' ＝z2-2x2蜗杆传动变位：3 普通圆柱蜗杆传动的几何尺寸计算普通圆柱蜗杆传动基本几何尺寸计算关系式:。
