成都新世纪环球中心对三角形格构式提升架的设计和应用

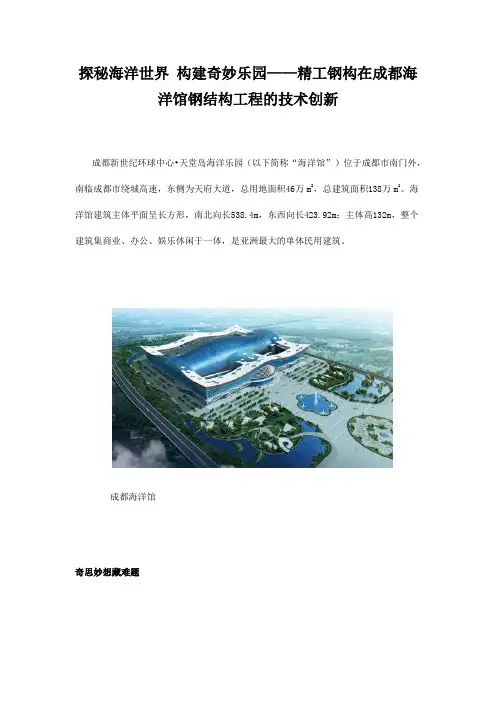

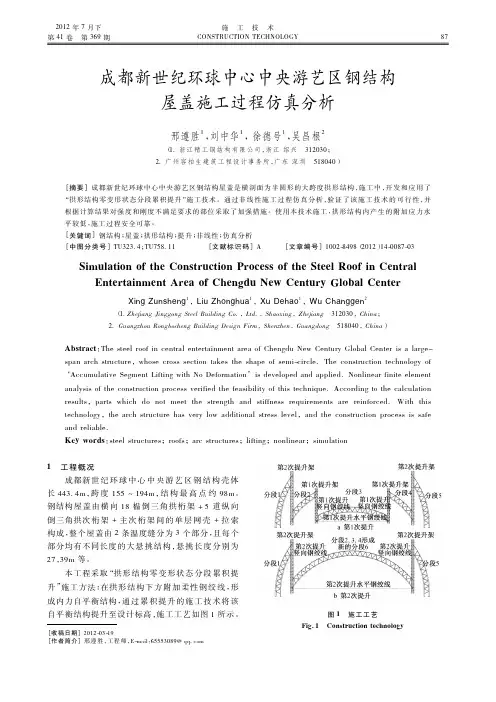

探秘海洋世界构建奇妙乐园——精工钢构在成都海洋馆钢结构工程的技术创新成都新世纪环球中心•天堂岛海洋乐园（以下简称“海洋馆”）位于成都市南门外，南临成都市绕城高速，东侧为天府大道，总用地面积46万m2，总建筑面积138万m2。

海洋馆建筑主体平面呈长方形，南北向长538.4m，东西向长423.92m；主体高132m，整个建筑集商业、办公、娱乐休闲于一体，是亚洲最大的单体民用建筑。

成都海洋馆奇思妙想藏难题海洋馆设计独特，融合了艺术与科技的形似水晶的亚克力海底隧道，使游客如若漫步海底，能够180°全方位、近距离地观察奇妙的海底世界；其堪称中国西部第一大海底亚克力视窗，可以观赏变幻无穷的鱼群和有趣的海底表演，海洋馆成为了解海洋、认识海洋的生动平台。

作为亚洲民用建筑封闭结构单体面积最大的海洋馆，其中央游艺区钢结构壳体沿长方向分为三个结构单元，每个单元长度为154.4，143.3，141.4m，共由18榀倒三角形钢管主桁架组成，跨度约158~197m。

中间桁架最大间距为41.5m，两边为19.5，21m，两侧最大悬挑分别为24m和36m。

18榀主桁架支撑于混凝土底板，中间布置纵向钢拉索。

主桁架之间采用倒三角形次桁架连接，次桁架之间再设置网壳，间距约3m （见图1）。

海洋馆钢结构施工有五大突出特点。

图1 中央游艺区整体结构三维轴侧图高度高、重量大、跨度大，吊装设备的选择、临时支撑胎架搭设难度大。

本工程中央游艺区钢结构屋盖最大跨度182m，最大安装高度97m，拱桁架每米重5.3t，一般大型履带吊吊装高度不足，而塔吊则缺少附墙条件且吊装能力不足，同时由于钢屋盖跨度大、覆盖面积广，需设置较多的临时支撑胎架，97m高胎架搭设也是一个难题。

钢屋盖拱桁架截面尺寸大，现场拼装精度要求高、难度大。

钢屋盖拱桁架截面形式为倒三角形，上弦宽度达4m，截面高度分别为4m、5m和6m，桁架的高、宽均超出公路运输条件，需现场拼装。

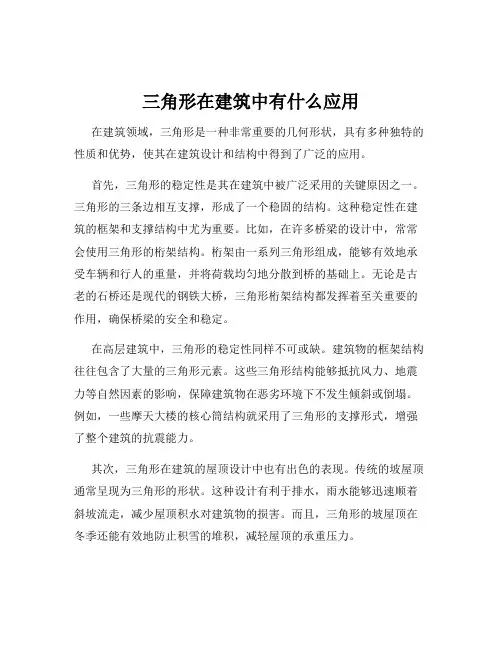

三角形在建筑中有什么应用在建筑领域，三角形是一种非常重要的几何形状，具有多种独特的性质和优势，使其在建筑设计和结构中得到了广泛的应用。

首先，三角形的稳定性是其在建筑中被广泛采用的关键原因之一。

三角形的三条边相互支撑，形成了一个稳固的结构。

这种稳定性在建筑的框架和支撑结构中尤为重要。

比如，在许多桥梁的设计中，常常会使用三角形的桁架结构。

桁架由一系列三角形组成，能够有效地承受车辆和行人的重量，并将荷载均匀地分散到桥的基础上。

无论是古老的石桥还是现代的钢铁大桥，三角形桁架结构都发挥着至关重要的作用，确保桥梁的安全和稳定。

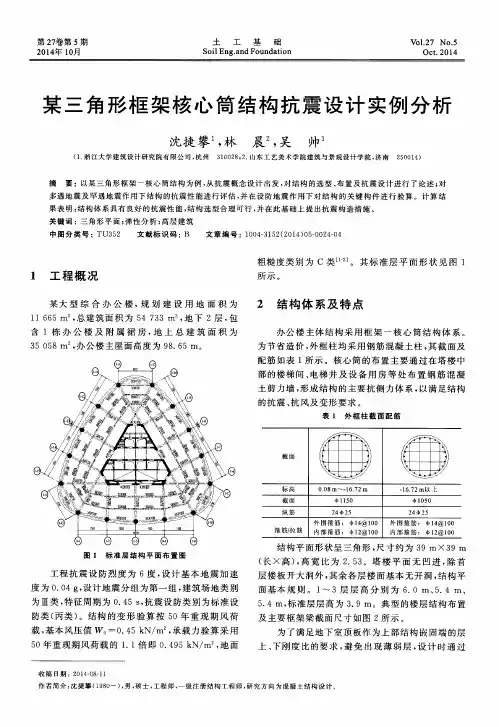

在高层建筑中，三角形的稳定性同样不可或缺。

建筑物的框架结构往往包含了大量的三角形元素。

这些三角形结构能够抵抗风力、地震力等自然因素的影响，保障建筑物在恶劣环境下不发生倾斜或倒塌。

例如，一些摩天大楼的核心筒结构就采用了三角形的支撑形式，增强了整个建筑的抗震能力。

其次，三角形在建筑的屋顶设计中也有出色的表现。

传统的坡屋顶通常呈现为三角形的形状。

这种设计有利于排水，雨水能够迅速顺着斜坡流走，减少屋顶积水对建筑物的损害。

而且，三角形的坡屋顶在冬季还能有效地防止积雪的堆积，减轻屋顶的承重压力。

另外，三角形在建筑的空间划分和造型设计中也能发挥独特的作用。

通过巧妙地运用不同大小和角度的三角形，可以创造出丰富多样、富有动感和层次感的空间效果。

比如，一些现代建筑的外立面采用了三角形的拼接和组合，形成了独特的几何图案，不仅增加了建筑的美观性，还能通过光影的变化营造出独特的视觉效果。

在建筑的装饰和细节处理上，三角形也经常被运用。

例如，窗户的形状可以设计成三角形，为建筑增添一份独特的艺术魅力。

或者在建筑的栏杆、扶手等部位，采用三角形的元素进行装饰，既能起到功能性的支撑作用，又能提升整体的美观度。

此外，三角形还在建筑的结构力学计算中具有重要意义。

工程师们在设计建筑结构时，会利用三角形的力学特性进行精确的分析和计算，以确保建筑结构的安全性和可靠性。

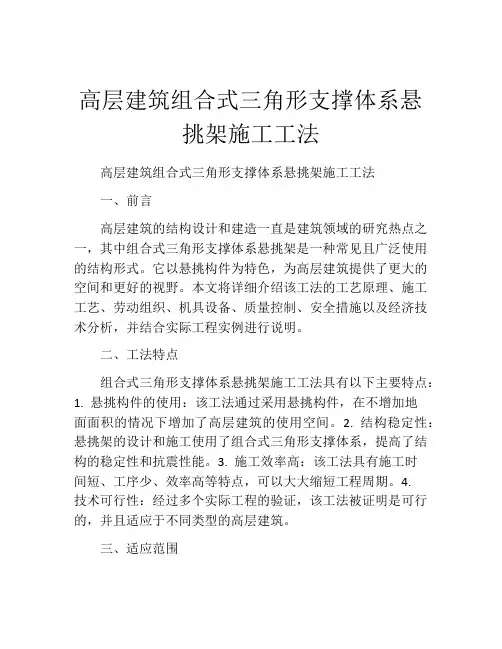

高层建筑组合式三角形支撑体系悬挑架施工工法高层建筑组合式三角形支撑体系悬挑架施工工法一、前言高层建筑的结构设计和建造一直是建筑领域的研究热点之一，其中组合式三角形支撑体系悬挑架是一种常见且广泛使用的结构形式。

它以悬挑构件为特色，为高层建筑提供了更大的空间和更好的视野。

本文将详细介绍该工法的工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施以及经济技术分析，并结合实际工程实例进行说明。

二、工法特点组合式三角形支撑体系悬挑架施工工法具有以下主要特点：1. 悬挑构件的使用：该工法通过采用悬挑构件，在不增加地面面积的情况下增加了高层建筑的使用空间。

2. 结构稳定性：悬挑架的设计和施工使用了组合式三角形支撑体系，提高了结构的稳定性和抗震性能。

3. 施工效率高：该工法具有施工时间短、工序少、效率高等特点，可以大大缩短工程周期。

4.技术可行性：经过多个实际工程的验证，该工法被证明是可行的，并且适应于不同类型的高层建筑。

三、适应范围组合式三角形支撑体系悬挑架施工工法适用于各种高层建筑项目，特别适用于地形复杂、施工条件限制、需要增加使用面积和改善视野的建筑。

它可以广泛应用于单位住宅、商业综合体、办公楼等建筑领域。

四、工艺原理组合式三角形支撑体系悬挑架施工工法的工艺原理主要包括对施工工法与实际工程之间的联系、采取的技术措施等方面。

1. 理论依据：该工法的理论基础是通过组合式三角形支撑体系，增加结构的稳定性和承载能力。

同时，悬挑构件的应用可以提高建筑空间利用率。

2. 实际应用：具体施工中，需要根据实际工程的要求进行设计和调整，确保施工过程中的稳定性和安全性。

采用先进的三维建模技术，对结构进行详细的分析和计算，以确保工程的可行性和安全性。

五、施工工艺组合式三角形支撑体系悬挑架施工工法的施工工艺主要包括以下几个阶段：1. 地基处理：根据设计要求，对地基进行处理，包括打桩、土方开挖等工序。

2. 基础施工：进行基础的预制和浇筑，确保结构的牢固和稳定。

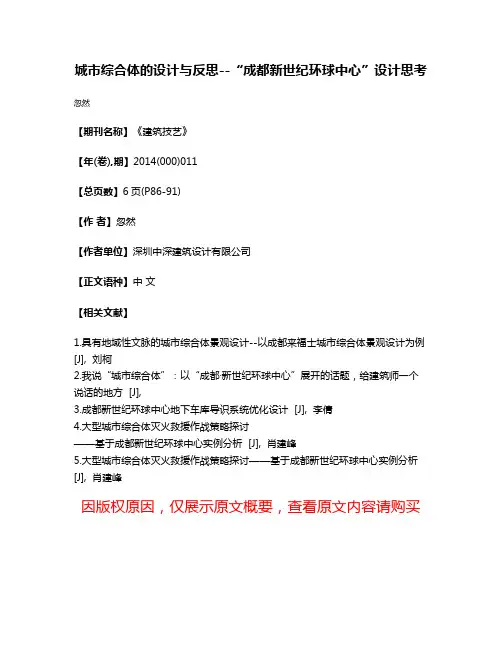

城市综合体的设计与反思--“成都新世纪环球中心”设计思考忽然
【期刊名称】《建筑技艺》
【年(卷),期】2014(000)011
【总页数】6页(P86-91)
【作者】忽然
【作者单位】深圳中深建筑设计有限公司
【正文语种】中文
【相关文献】
1.具有地域性文脉的城市综合体景观设计--以成都来福士城市综合体景观设计为例[J], 刘柯
2.我说“城市综合体”：以“成都·新世纪环球中心”展开的话题，给建筑师一个说话的地方 [J],
3.成都新世纪环球中心地下车库导识系统优化设计 [J], 李倩
4.大型城市综合体灭火救援作战策略探讨
——基于成都新世纪环球中心实例分析 [J], 肖建峰
5.大型城市综合体灭火救援作战策略探讨——基于成都新世纪环球中心实例分析[J], 肖建峰
因版权原因，仅展示原文概要，查看原文内容请购买。

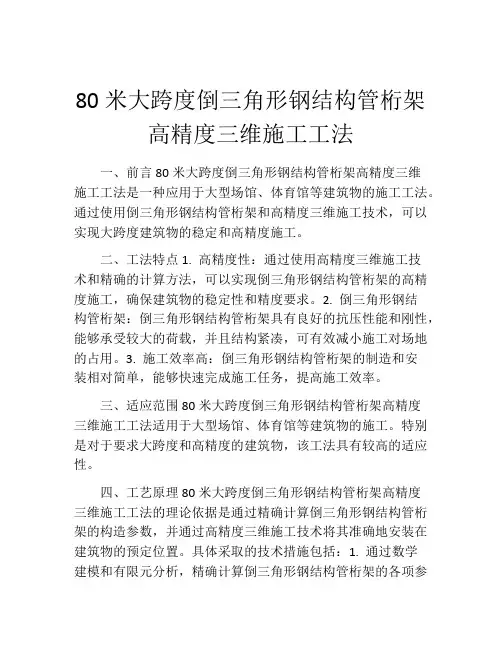

80米大跨度倒三角形钢结构管桁架高精度三维施工工法一、前言80米大跨度倒三角形钢结构管桁架高精度三维施工工法是一种应用于大型场馆、体育馆等建筑物的施工工法。

通过使用倒三角形钢结构管桁架和高精度三维施工技术，可以实现大跨度建筑物的稳定和高精度施工。

二、工法特点1. 高精度性：通过使用高精度三维施工技术和精确的计算方法，可以实现倒三角形钢结构管桁架的高精度施工，确保建筑物的稳定性和精度要求。

2. 倒三角形钢结构管桁架：倒三角形钢结构管桁架具有良好的抗压性能和刚性，能够承受较大的荷载，并且结构紧凑，可有效减小施工对场地的占用。

3. 施工效率高：倒三角形钢结构管桁架的制造和安装相对简单，能够快速完成施工任务，提高施工效率。

三、适应范围80米大跨度倒三角形钢结构管桁架高精度三维施工工法适用于大型场馆、体育馆等建筑物的施工。

特别是对于要求大跨度和高精度的建筑物，该工法具有较高的适应性。

四、工艺原理80米大跨度倒三角形钢结构管桁架高精度三维施工工法的理论依据是通过精确计算倒三角形钢结构管桁架的构造参数，并通过高精度三维施工技术将其准确地安装在建筑物的预定位置。

具体采取的技术措施包括：1. 通过数学建模和有限元分析，精确计算倒三角形钢结构管桁架的各项参数，包括材料强度、结构尺寸、连接方式等。

2. 制造倒三角形钢结构管桁架时，采用先进的焊接和加工工艺，确保结构的强度和精度。

3. 在施工过程中，使用高精度三维施工技术，准确测量和定位建筑物的位置和倾斜度，以确保倒三角形钢结构管桁架的安装精度。

五、施工工艺1. 地基处理：根据设计要求，进行地基处理，确保地基的稳定性和承载能力。

2. 钢结构制造：根据设计图纸和计算结果，制造倒三角形钢结构管桁架，保证结构的强度和精度。

3. 预制构件安装：将预制好的倒三角形钢结构管桁架安装在场地上，通过精确测量和调整，确保结构的准确对位和平整度。

4. 连接件安装：安装连接件，将倒三角形钢结构管桁架的各个部分连接起来，形成整体结构。

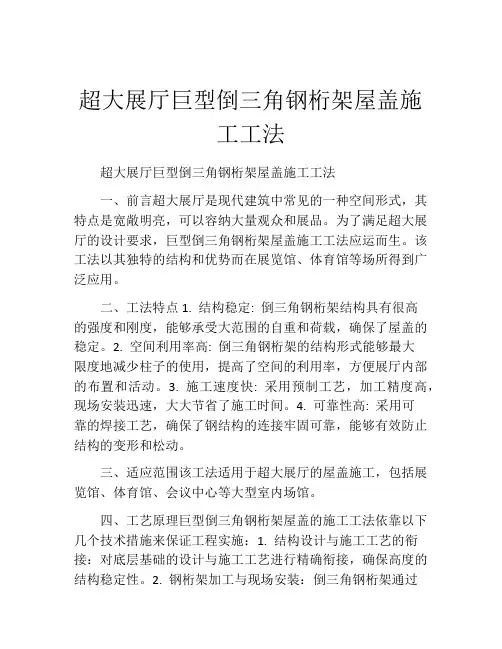

超大展厅巨型倒三角钢桁架屋盖施工工法超大展厅巨型倒三角钢桁架屋盖施工工法一、前言超大展厅是现代建筑中常见的一种空间形式，其特点是宽敞明亮，可以容纳大量观众和展品。

为了满足超大展厅的设计要求，巨型倒三角钢桁架屋盖施工工法应运而生。

该工法以其独特的结构和优势而在展览馆、体育馆等场所得到广泛应用。

二、工法特点1. 结构稳定: 倒三角钢桁架结构具有很高的强度和刚度，能够承受大范围的自重和荷载，确保了屋盖的稳定。

2. 空间利用率高: 倒三角钢桁架的结构形式能够最大限度地减少柱子的使用，提高了空间的利用率，方便展厅内部的布置和活动。

3. 施工速度快: 采用预制工艺，加工精度高，现场安装迅速，大大节省了施工时间。

4. 可靠性高: 采用可靠的焊接工艺，确保了钢结构的连接牢固可靠，能够有效防止结构的变形和松动。

三、适应范围该工法适用于超大展厅的屋盖施工，包括展览馆、体育馆、会议中心等大型室内场馆。

四、工艺原理巨型倒三角钢桁架屋盖的施工工法依靠以下几个技术措施来保证工程实施：1. 结构设计与施工工艺的衔接：对底层基础的设计与施工工艺进行精确衔接，确保高度的结构稳定性。

2. 钢桁架加工与现场安装：倒三角钢桁架通过预制加工，保证了最高的加工精度，现场安装便捷迅速。

3.焊接工艺的保证：采用自动焊接工艺，在保证焊接牢固性的同时，提高了施工效率。

五、施工工艺 1. 地基处理：根据设计要求进行地基处理，确保地基均匀、牢固。

2. 钢桁架预制：根据设计图纸进行倒三角钢桁架的预制加工，包括切割、焊接等工艺。

3. 现场安装：将预制好的钢桁架进行现场组装，通过吊装等方式将其定位并连接。

4. 屋盖覆盖：在钢桁架安装完成后，进行屋盖的覆盖，可选择适当的材料，如彩钢板等。

六、劳动组织1. 组织管理团队：包括项目经理、施工经理、技术人员等，负责工地管理和协调各个施工环节。

2. 分工明确：根据具体施工环节，对施工人员进行明确的分工，确保施工效果和进度。

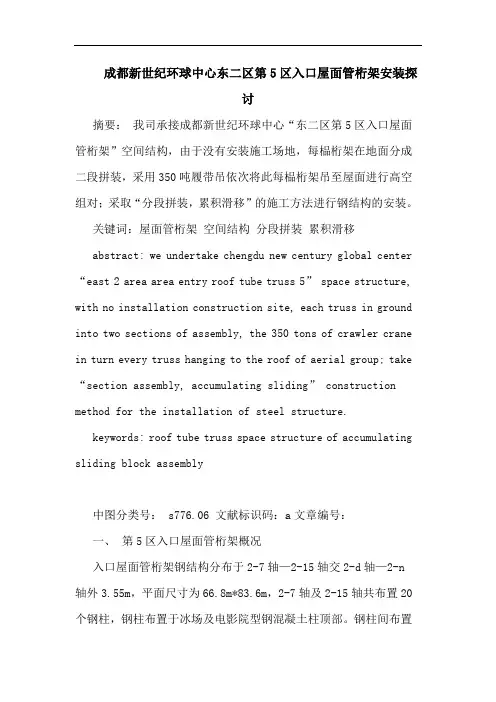

成都新世纪环球中心东二区第5区入口屋面管桁架安装探讨摘要：我司承接成都新世纪环球中心“东二区第5区入口屋面管桁架”空间结构，由于没有安装施工场地，每榀桁架在地面分成二段拼装，采用350吨履带吊依次将此每榀桁架吊至屋面进行高空组对；采取“分段拼装，累积滑移”的施工方法进行钢结构的安装。

关键词：屋面管桁架空间结构分段拼装累积滑移abstract: we undertake chengdu new century global center “east 2 area area entry roof tube truss 5”space structure, with no installation construction site, each truss in ground into two sections of assembly, the 350 tons of crawler crane in turn every truss hanging to the roof of aerial group; take “section assembly, accumulating sliding” construction method for the installation of steel structure.keywords: roof tube truss space structure of accumulating sliding block assembly中图分类号： s776.06 文献标识码：a文章编号：一、第5区入口屋面管桁架概况入口屋面管桁架钢结构分布于2-7轴—2-15轴交2-d轴—2-n轴外3.55m，平面尺寸为66.8m*83.6m，2-7轴及2-15轴共布置20个钢柱，钢柱布置于冰场及电影院型钢混凝土柱顶部。

钢柱间布置10榀圆拱形主桁架，d轴至m轴桁架间距9m，桁架zhj-3位于n轴向m轴方向偏950mm处，zhj-3桁架与m轴zhj-2桁架间距是8050mm，桁架跨度为66.8m，桁架顶部标高为64.900m，两侧柱顶位置主桁架间布置次梁。

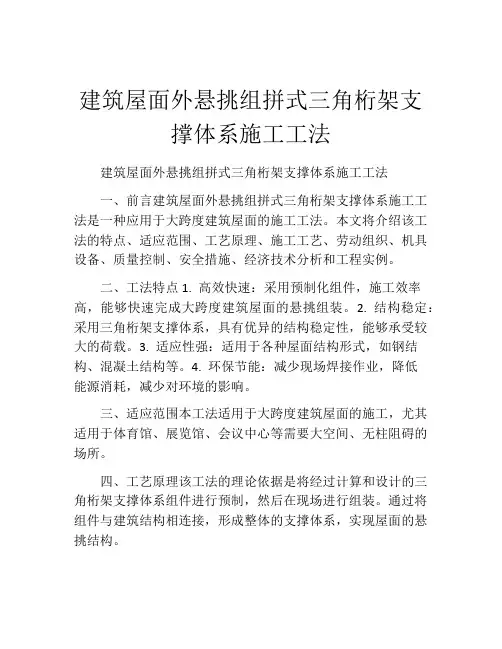

建筑屋面外悬挑组拼式三角桁架支撑体系施工工法建筑屋面外悬挑组拼式三角桁架支撑体系施工工法一、前言建筑屋面外悬挑组拼式三角桁架支撑体系施工工法是一种应用于大跨度建筑屋面的施工工法。
