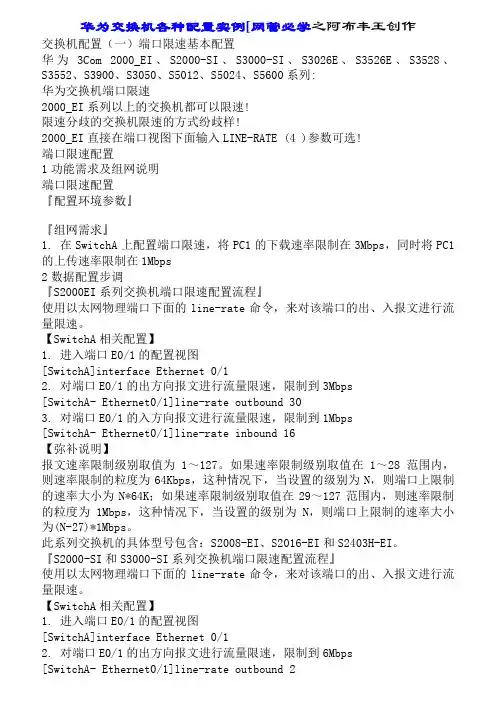

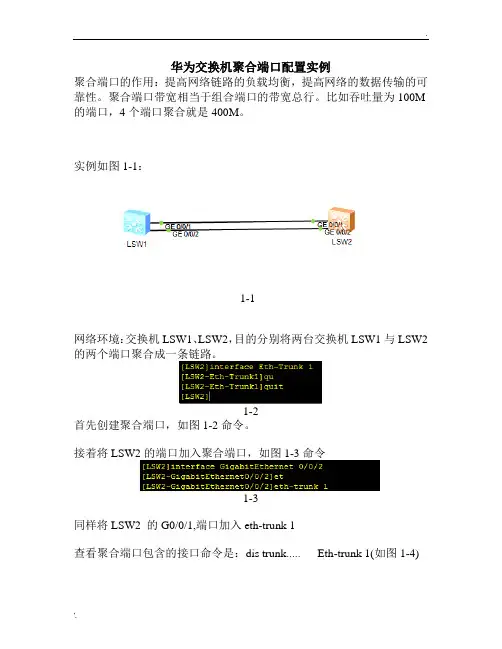

华为交换机各种配置实例[网管必学之阿布丰王创作交换机配置（一）端口限速基本配置华为3Com 2000_EI、S2000-SI、S3000-SI、S3026E、S3526E、S3528、S3552、S3900、S3050、S5012、S5024、S5600系列:华为交换机端口限速2000_EI系列以上的交换机都可以限速!限速分歧的交换机限速的方式纷歧样!2000_EI直接在端口视图下面输入LINE-RATE (4 )参数可选!端口限速配置1功能需求及组网说明端口限速配置『配置环境参数』『组网需求』1. 在SwitchA上配置端口限速，将PC1的下载速率限制在3Mbps，同时将PC1的上传速率限制在1Mbps2数据配置步调『S2000EI系列交换机端口限速配置流程』使用以太网物理端口下面的line-rate命令，来对该端口的出、入报文进行流量限速。

【SwitchA相关配置】1. 进入端口E0/1的配置视图[SwitchA]interface Ethernet 0/12. 对端口E0/1的出方向报文进行流量限速，限制到3Mbps[SwitchA- Ethernet0/1]line-rate outbound 303. 对端口E0/1的入方向报文进行流量限速，限制到1Mbps[SwitchA- Ethernet0/1]line-rate inbound 16【弥补说明】报文速率限制级别取值为1～127。

如果速率限制级别取值在1～28范围内，则速率限制的粒度为64Kbps，这种情况下，当设置的级别为N，则端口上限制的速率大小为N*64K；如果速率限制级别取值在29～127范围内，则速率限制的粒度为1Mbps，这种情况下，当设置的级别为N，则端口上限制的速率大小为(N-27)*1Mbps。

此系列交换机的具体型号包含：S2008-EI、S2016-EI和S2403H-EI。

『S2000-SI和S3000-SI系列交换机端口限速配置流程』使用以太网物理端口下面的line-rate命令，来对该端口的出、入报文进行流量限速。

华为三层交换机配置案例华为三层交换机配置案例下面以华三通信H3C S3600-28P-SI为例，给大家带来华为三层交换机配置案例，希望对你有帮助!配置命令system-view //进入系统视图[H3C]display current-configuration //显示当前配置//以下开始配置第一步：划分VLAN，并描述vlan 1description local-S3600vlan 2description link-to-wenquanvlan 3description link-to-ruzhouvlan 4description link-to-xiaotunvlan 5description link-to-baofengvlan 6description link-to-pingxivlan 7description link-to-pingnanvlan 8description Uplink-to-Putianvlan 9description link-to-pingxicentre第二步：给VLAN 划网关interface Vlan-interface2description link to wenquanip address 10.41.77.41 255.255.255.192 interface Vlan-interface3description link to ruzhouip address 10.41.77.105 255.255.255.192 interface Vlan-interface4description link to xiaotunip address 10.41.77.169 255.255.255.192 interface Vlan-interface5description link to baofengip address 10.41.77.233 255.255.255.192 interface Vlan-interface6description link to pingxiip address 10.41.78.41 255.255.255.192 interface Vlan-interface7description link to pingnanip address 10.41.78.105 255.255.255.192 interface Vlan-interface8description uplink to putianip address 10.41.244.102 255.255.255.252 interface Vlan-interface9description link to pingxicentreip address 10.41.80.233 255.255.255.192 第三步：给VLAN 指定端口interface Ethernet1/0/2description link to wenquanport access vlan 2interface Ethernet1/0/3description link to ruzhouport access vlan 3interface Ethernet1/0/4description link to xiaotunport access vlan 4interface Ethernet1/0/5description link to baofengport access vlan 5interface Ethernet1/0/6description link to pingxiport access vlan 6interface Ethernet1/0/7description link to pingnanport access vlan 7interface Ethernet1/0/8description uplink to putianport access vlan 8interface Ethernet1/0/9 to Ethernet1/0/24description link to pingxicentreport access vlan 9第四步：配置路由协议//(1)用RIP配动态路由ripnetwork 10.41.77.41network 10.41.77.105network 10.41.77.169network 10.41.77.233network 10.41.78.41network 10.41.78.105network 10.41.80.233network 10.41.244.102//(2)配静态路由(只用对远端设备配一条路由即可，本地自通)---推荐用此协议ip route 0.0.0.0 0.0.0.0 10.41.244.101案例：华为S3600三层交换机配置方法sys[Quidway]vlan 2[Quidway-vlan2]port e1/0/2[Quidway-vlan2]int vlan 2[Quidway-Vlan-interface2]ip add 10.41.77.41 255.255.255.192 //温泉网关[Quidway-Vlan-interface2]vlan 3[Quidway-vlan3]port e1/0/3[Quidway-vlan3]int vlan 3[Quidway-Vlan-interface3]ip add 10.41.77.105 255.255.255.192 //汝州网关[Quidway-Vlan-interface3]vlan 4[Quidway-vlan4]port e1/0/4[Quidway-vlan4]int vlan 4[Quidway-Vlan-interface4]ip add 10.41.77.169 255.255.255.192 //小屯网关[Quidway-Vlan-interface4]vlan 5[Quidway-vlan5]port e1/0/5[Quidway-vlan5]int vlan 5[Quidway-Vlan-interface5]ip add 10.41.77.233 255.255.255.192 //宝丰网关[Quidway-Vlan-interface5]vlan 6[Quidway-vlan6]port e1/0/6[Quidway-vlan6]int vlan 6[Quidway-Vlan-interface6]ip add 10.41.78.41 255.255.255.192 //平西网关[Quidway-Vlan-interface6]vlan 7[Quidway-vlan7]port e1/0/7[Quidway-vlan7]int vlan 7[Quidway-Vlan-interface7]ip add 10.41.78.105 255.255.255.192 //平南网关[Quidway-Vlan-interface7]vlan 8[Quidway-vlan8]port e1/0/8[Quidway-vlan8]int vlan 8[Quidway-Vlan-interface8]ip add 10.41.244.102 255.255.255.252 //省中心网关[Quidway-Vlan-interface8]vlan 9[Quidway-vlan9]port e1/0/9 to e1/0/24[Quidway-vlan9]int vlan 9[Quidway-Vlan-interface9]ip add 10.41.80.233 255.255.255.192 //分中心网关//配置路由ip route 0.0.0.0 0.0.0.0 10.41.244.101华为三层交换机上如何实现不同vlan间的通信命令如下：一、组网需求：交换机配置了4个VLAN，分别为VLAN1，VLAN2，VLAN3，VLAN4，要求VLAN1可以与VLAN2，3，4互访，但是VLAN2，3，4之间不能互访，用Hybrid端口属性实现此功能。

2综合配置案例关于本章2.1 中小型园区/分支出口综合配置举例2.2 大型园区出口配置示例（防火墙直连部署）2.3 大型园区出口配置示例（防火墙旁路部署）2.4 校园敏捷网络配置示例2.5 轨道交通承载网快速自愈保护技术配置举例2.6 配置交换机上同时部署ACU2和NGFW的示例2.1 中小型园区/分支出口综合配置举例园区网出口简介园区网出口一般位于企业网内部网络与外部网络的连接处，是内部网络与外部网络之间数据流的唯一出入口。

对于中小型企业来说，考虑到企业网络建设的初期投资与长期运维成本，一般希望将多种业务部署在同一设备上。

企业网络用户一般同时需要访问Internet和私网VPN，而对于中小型企业来说考虑到建设及维护成本问题，一般租用运营商Internet网络组建私网VPN。

对于部分可靠性要求较高的园区网络，一般考虑部署两台出口路由器做冗余备份实现设备级可靠性，同时应用链路聚合、VRRP、主备路由等技术保证园区出口的可靠性。

华为AR系列路由器配合华为S系列交换机是中小型园区网出口设备的理想解决方案。

l园区出口设备需要具备NAT Outbound及NAT Server的功能，实现私网地址和公网地址之间的转换，以满足用户访问Internet或者Internet用户访问内网服务器的需求。

l园区出口设备需要具备通过Internet构建私网VPN的功能，以满足企业用户各个机构之间私网VPN互通的需求。

l园区出口设备需要具备数据加密传输的功能，以保证数据的完整性和机密性，保障用户业务传输的安全。

l中小型园区出口需要具备可靠性、安全性、低成本、易维护等特点。

配置注意事项l本配置案例适用于中小型企业园区/分支出口解决方案。

l本配置案例仅涉及企业网络出口相关配置，涉及企业内网的相关配置请参见华为S 系列园区交换机快速配置中的“中小园区组网场景”。

组网需求某企业总部和分支分别位于不同的城市，地域跨度较远，总部存在A、B两个不同的部门，分支只有一个部门。

华为三层交换机配置实例一例服务器1双网卡，内网IP:192.168.0.1，其它计算机通过其代理上网PORT1属于VLAN1PORT2属于VLAN2PORT3属于VLAN3VLAN1的机器可以正常上网配置VLAN2的计算机的网关为：192.168.1.254配置VLAN3的计算机的网关为：192.168.2.254即可实现VLAN间互联如果VLAN2和VLAN3的计算机要通过服务器1上网则需在三层交换机上配置默认路由系统视图下：ip route-static 0.0.0.0 0.0.0.0 192.168.0.1然后再在服务器1上配置回程路由进入命令提示符route add 192.168.1.0 255.255.255.0 192.168.0.254route add 192.168.2.0 255.255.255.0 192.168.0.254这个时候vlan2和vlan3中的计算机就可以通过服务器1访问internet了~~华为路由器与CISCO路由器在配置上的差别＂华为路由器与同档次的CISCO路由器在功能特性与配置界面上完全一致，有些方面还根据国内用户的需求作了很好的改进。

例如中英文可切换的配置与调试界面，使中文用户再也不用面对着一大堆的英文专业单词而无从下手了。

另外它的软件升级，远程配置，备份中心，PPP回拨，路由器热备份等，对用户来说均是极有用的功能特性。

在配置方面，华为路由器以前的软件版本(VRP1.0－相当于CISCO的IOS)与CISCO有细微的差别，但目前的版本(VRP1.1)已和CISCO兼容，下面首先介绍VRP软件的升级方法，然后给出配置上的说明。

一、VRP软件升级操作升级前用户应了解自己路由器的硬件配置以及相应的引导软件bootrom的版本，因为这关系到是否可以升级以及升级的方法，否则升级失败会导致路由器不能运行。

在此我们以从VRP1.0升级到VRP1.1为例说明升级的方法。

华为QuidWay交换机配置命令手册1、开始13910093建立本地配置环境，将主机的串口通过配置电缆与以太网交换机的Console口连接。

在主机上运行终端仿真程序（如Windows的超级终端等），设置终端通信参数为：波特率为9600bit/s、8位数据位、1位停止位、无校验和无流控，并选择终端类型为VT100。

以太网交换机上电，终端上显示以太网交换机自检信息，自检结束后提示用户键入回车，之后将出现命令行提示符（如<Quidway>）。

键入命令，配置以太网交换机或查看以太网交换机运行状态。

需要帮助可以随时键入"?"2、命令视图(1)用户视图(查看交换机的简单运行状态和统计信息)<Quidway>:与交换机建立连接即进入(2)系统视图(配置系统参数)[Quidway]:在用户视图下键入system-view(3)以太网端口视图(配置以太网端口参数)[Quidway-Ethernet0/1]:在系统视图下键入interface ethernet 0/0/1(4)VLAN视图(配置VLAN参数)[Quidway-Vlan1]:在系统视图下键入vlan 1(5)VLAN接口视图(配置VLAN和VLAN汇聚对应的IP接口参数)[Quidway-Vlan-interface1]:在系统视图下键入interface vlan-interface 1(6)本地用户视图(配置本地用户参数)[Quidway-luser-user1]:在系统视图下键入local-useruser1(7)用户界面视图(配置用户界面参数)[Quidway-ui0]:在系统视图下键入user-interface3、其他命令设置系统时间和时区<Quidway>clock time Beijing?add 8<Quidway>clock datetime 12:00:00 2005/01/23设置交换机的名称[Quidway]sysname TRAIN-3026-1[TRAIN-3026-1]配置用户登录[Quidway]user-interface vty 0 4[Quidway-ui-vty0]authentication-mode scheme创建本地用户[Quidway]local-user huawei[Quidway-luser-huawei]password simple huawei[Quidway-luser-huawei] service-type telnet level 34、VLAN配置方法『配置环境参数』SwitchA端口E0/1属于VLAN2，E0/2属于VLAN3『组网需求』把交换机端口E0/1加入到VLAN2 ，E0/2加入到VLAN3数据配置步骤『VLAN配置流程』(1)缺省情况下所有端口都属于VLAN 1，并且端口是access端口，一个access端口只能属于一个vlan；(2)如果端口是access端口，则把端口加入到另外一个vlan的同时，系统自动把该端口从原来的vlan中删除掉；(3)除了VLAN1，如果VLAN XX不存在，在系统视图下键入VLAN XX，则创建VLAN XX并进入VLAN视图；如果VLAN XX已经存在，则进入VLAN视图。

华为5700交换机DHCP基础配置案例本文介绍如何在华为5700交换机上进行DHCP基础配置，包括配置两个地址池、两个VLAN和将四台主机加入VLAN，确保全网互通。

具体步骤如下：一、DHCP交换机上1.在DHCP交换机上创建VLAN10和VLAN20，以及对应的IP地址池。

2.打开DHCP功能。

3.针对每个VLAN设置网关、地址段、排除IP范围、有效期和DNS等参数。

4.配置vlanif端口，将其与对应的VLAN关联。

以下是具体的命令操作：1.创建VLAN和IP地址池DHCP] DHCP enableDHCP] vlan batch 10 20DHCP] ip pool vlan10DHCP] gateway-list 192.168.1.254DHCP] ork 192.168.1.0 mask 255.255.255.0DHCP] excluded-ip-address 192.168.1.200 192.168.1.253 DHCP] lease day 5DHCP] dns-list 114.114.114.114DHCP] ip pool VLAN 20DHCP] gateway-list 192.168.2.254DHCP] ork 192.168.2.0 mask 255.255.255.0DHCP] excluded-ip-address 192.168.2.100 192.168.1.200 DHCP] lease day 5DHCP] dns-list 8.8.8.82.分配vlanif端口配置DHCP] interface vlanif10DHCP] ip address 192.168.1.254 255.255.255.0 DHCP] dhcp select globalDHCP] interface vlanif20通过以上配置，我们可以实现在华为5700交换机上进行DHCP基础配置，包括创建VLAN、IP地址池和配置vlanif端口等操作，以确保全网互通。

华为交换机配置实例序号注意项目记录1 登录交换机时请注意在超级终端串口配置属性流控选择“无”2 启动时按”ctrl+B”可以进入到boot menu模式3 当交换机提示”Please Press ENTER”，敲完回车后请等待一下，设备需要一定的时间才能进入到命令行界面（具体的时间视产品而定）4 请在用户视图（如<Quidway>）输入”system-view”（输入”sys”即可）进入系统视图(如[Quidway])5 对使用的端口、vlan、interface vlan进行详细的描述6 如果配置了telnet用户，一定要设置权限或配置super密码7 除了S5516使用SFP模块，S8016和S6500系列使用模块，其它产品使用模块不可以带电插拔8 某产品使用其它产品模块前请确认该模块是否可以混用9 配置acl时请注意掩码配置是否准确10 二层交换机配置管理IP后，请确保管理vlan包含了管理报文到达的端口11 配置完毕后请在用户视图下（如<Quidway>）采用save命令保存配置12 请确保在设备保存配置的时候不掉电，否则可能会导致配置丢失13 如果要清除所有配置，请在用户视图下（如<Quidway>）采用resetsaved-configuration，并重启交换机注：其他配置需注意的地方请参考每部分内容后面的注明LANSW IT CH日常维护基本操作1 基本操作1.1 常用命令新旧对照列表常用命令新旧对照表旧新旧新show display access-list aclno undo acl eaclexit quitwrite save show version disp versionerase reset show run disp current-configurationshow tech-support disp diagnostic-informationshow start disp saved-configurationrouter ospf ospfrouter bgp bgprouter rip riphostname sysnameuser local-user0 simple7 ciphermode link-typemulti hybrid注意:1. disp是display的缩写，在没有歧义时LANSW IT CH会自动识别不完整词2. disp cur显示LANSW IT CH当前生效的配置参数3. disp和ping命令在任何视图下都可执行，不必切换到系统视图4. 删除某条命令，一般的命令是undo xxx，另一种情况是用其他的参数代替现在的参数，如有时虽然xxx abc无法使用undo删除，但是可以修改为xxx def以太网端口链路类型介绍以太网端口有三种链路类型：Access、Hybrid和Trunk。

小伙伴们通过Console口登录后还希望远程登录和管理交换机，就可以在交换机上配置Telnet服务功能并使用AAA验证方式登录。

步骤1：从PC1通过交换机Console口登录交换机。

步骤2：配置交换机名称和管理IP地址。

<Quidway>system-view[Quidway] sysname Server[Server] interface ethernet 0/0/0 //框式和盒式的管理口是不一样的哦，框式和盒式的分别是: Ethernet 0/0/0、MEth 0/0/1。

有些盒式设备没有管理口，可使用VLANIF接口配置管理IP地址。

[Server-Ethernet0/0/0] ip address 10.10.10.10 24[Server-Ethernet0/0/0] quit步骤3：配置路由协议，保证PC2和交换机之间路由可达。

步骤4：配置Telnet用户的级别和认证方式。

[Server] telnet server enable[Server] user-interface vty 0 4[Server-ui-vty0-4] user privilege level 15[Server-ui-vty0-4] authentication-mode aaa[Server-ui-vty0-4] quit[Server] aaa[Server-aaa] local-user admin1234 password irreversible-cipher Helloworld@6789[Server-aaa] local-user admin1234 privilege level 15[Server-aaa] local-user admin1234 service-type telnet[Server-aaa] quit步骤5：从PC2以Telnet方式登录交换机。

以进入Windows运行窗口，并执行相关命令，通过Telnet方式登录交换机为例：单击“确定”后，在登录窗口输入用户名和密码，验证通过后，出现用户视图的命令行提示符。

华为交换机基本配置6个实验报告随着信息技术的发展，网络设备的应用越来越广泛。

作为网络通信设备中的一种，交换机在局域网中起着至关重要的作用。

华为交换机是当前市场上应用较为广泛的一种交换机品牌，其功能强大，性能稳定。

针对华为交换机的基本配置，我们可以进行一些实验来深入了解和掌握其使用方法。

在本文中，我们将围绕华为交换机的基本配置展开六个实验报告，从简单到复杂，由浅入深地探讨华为交换机的使用方法和技巧。

通过这些实验，我们将对华为交换机的基本配置有一个全面、深刻的理解，为日后的网络设备使用和管理提供有力的支持。

一、实验报告一：华为交换机的基本连接和登录在第一个实验中，我们将学习如何连接并登录华为交换机，这是使用交换机的第一步。

我们将了解到交换机的基本连接方法，学习如何通过终端设备登录交换机，并进行基本的配置操作。

通过这个实验，我们可以对华为交换机的使用环境和登录方法有一个清晰的认识。

二、实验报告二：VLAN的配置和管理VLAN是虚拟局域网的简称，对局域网进行划分可以提高网络的安全性和管理效果。

在这个实验中，我们将学习如何在华为交换机上进行VLAN的配置和管理，包括VLAN的创建、VLAN口的划分和端口的配置等操作。

通过这个实验，我们可以深入了解VLAN的应用和管理，为实际网络的划分和管理奠定基础。

三、实验报告三：静态路由的配置和使用在现代网络中，路由是实现不同网络之间通信的关键设备。

在这个实验中，我们将学习如何在华为交换机上配置和使用静态路由，包括路由表的设置、路由信息的添加和删除等操作。

通过这个实验，我们可以掌握静态路由的配置方法，为不同网络之间的通信建立起有效的桥梁。

四、实验报告四：访问控制列表（ACL）的配置和管理访问控制列表是在网络设备上实现对数据包进行过滤和控制的重要工具。

在这个实验中，我们将学习如何在华为交换机上配置和管理访问控制列表，包括ACL规则的设置、ACL的应用和优先级的调整等操作。

华为VLAN-VPN配置实例『配置环境参数』1．Switch A、Switch B、Switch C为S5600交换机。

2．Switch A和Switch C的端口GigabitEthernet1/0/1分别与两侧的用户网络相连。

『组网要求』1．Switch B只允许VLAN 10的报文通过。

2．Switch A和Switch C所连接的用户网络之间能够互通非VLAN 10的报文。

2适用产品及版本S3900系列，S5100系列，S5500系列，S5600系列S3900 Release 0019以后的版本，S5600 Release 0035以后的版本3数据配置步骤『VLAN-VPN配置流程』1．创建VLAN10，将交换机相关接口加入VLAN10。

2．将Switch A、Switch C与Switch B相连的端口配置为trunk口，Switch B 两端的接口也配置为trunk口。

3．将Switch A和Switch C的端口GigabitEthernet1/0/1配置为VLAN-VPN端口。

【SwitchA相关配置】1．将交换机改名为SwitchA[Quidway]sysname SwitchA2．创建（进入）VLAN10[SwitchA] vlan 103．进入GigabitEthernet1/0/2端口[SwitchA-vlan10] interface GigabitEthernet1/0/24．配置端口类型为trunk[SwitchA-GigabitEthernet1/0/2] port link-type trunk5．将接口加入VLAN10[SwitchA-GigabitEthernet1/0/2] port trunk permit vlan 10 6．进入GigabitEthernet1/0/1端口[SwitchA-GigabitEthernet1/0/2] interface GigabitEthernet1/0/1 7．将接口加入VLAN10[SwitchA-GigabitEthernet1/0/1] port access vlan 108．开启端口的VLAN-VPN特性[SwitchA-GigabitEthernet1/0/1] vlan-vpn enable【SwitchB相关配置】1．将交换机改名为SwitchB[Quidway]sysname SwitchB2．创建（进入）VLAN10[SwitchB] vlan 103．进入GigabitEthernet1/0/1端口[SwitchB] interface GigabitEthernet1/0/14．配置端口类型为trunk[SwitchB-GigabitEthernet1/0/1] port link-type trunk5．将接口加入VLAN10[SwitchB-GigabitEthernet1/0/1] port trunk permit vlan 10 6．进入GigabitEthernet1/0/2端口[SwitchB-GigabitEthernet1/0/1] interface GigabitEthernet1/0/2 7．配置端口类型为trunk[SwitchB-GigabitEthernet1/0/2] port link-type trunk8．将接口加入VLAN10[SwitchB-GigabitEthernet1/0/2] port trunk permit vlan 10【SwitchC相关配置】Switch C的配置与Switch A的配置相同。

1：配置登录用户，口令等<Quidway> //用户直行模式提示符,用户视图<Quidway>system-view //进入配置视图[Quidway] //配置视图（配置密码后必须输入密码才可进入配置视图）[Quidway] sysname xxx //设置主机名成为xxx这里使用[Quidway] aaa //进入aaa认证模式定义用户账户[Quidway-aaa] local-user wds password cipher wds[Quidway-aaa] local-user wds level 15[Quidway-aaa] local-user wds service-type telnet terminal ssh //有时候这个命令是最先可以运//行的，上边两个命令像password，level都是定义完vty 的// authentication-mode aaa后才出现[Quidway-aaa] quit[Quidway] user-interface vty 0 4 //当时很奇怪这个命令就是找不到，最后尝试了几次才能运行[Quidway-ui-vty0-4] authentication-mode aaa[Quidway-ui-vty0-4] quit2：华为S9303 VLan设置创建vlan：<Quidway> //用户直行模式提示符,用户视图<Quidway>system-view //进入配置视图[Quidway] vlan 10 //创建vlan 10，并进入vlan10配置视图，如果vlan10存在就直接进入vlan10配置视图[Quidway-vlan10] quit //回到配置视图[Quidway] vlan 100 //创建vlan 100，并进入vlan100配置视图，如果vlan10存在就直接进入vlan100配置视图[Quidway-vlan100] quit //回到配置视图将端口加入到vlan中：[Quidway] interface GigabitEthernet2/0/1 (10G光口)[Quidway- GigabitEthernet2/0/1] port link-type access //定义端口传输模式[Quidway- GigabitEthernet2/0/1] port default vlan 100 //将端口加入vlan100[Quidway- GigabitEthernet2/0/1] quit[Quidway] interface GigabitEthernet1/0/0 //进入1号插槽上的第一个千兆网口配置视图中。

华为路由器配置实例华为路由器（R2621）、交换机（S3026e）各一台，组建一VLAN，实现虚拟网和物理网之间的连接。

实现防火墙策略，和访问控制（ACL），我们这里用的是四台电脑。

方案说明：四台PC的IP地址、掩码如下列表：P1 192.168.1.1 255.255.255.0 网关IP 为192.168.1.5P2 192.168.1.2 255.255.255.0 网关IP 为192.168.1.5P3 192.168.1.3 255.255.255.0 网关IP 为192.168.1.6P4 192.168.1.4 255.255.255.0 网关IP 为192.168.1.6路由器上Ethernet0的IP 为192.168.1.5Ethernet1的IP 为192.168.1.6firewall 设置默认为deny实施命令列表：交换机上设置，划分VLAN：sys//切换到系统视图[Quidway]vlan enable[Quidway]vlan 2[Quidway-vlan2]port e0/1 to e0/8[Quidway-vlan2]quit//默认所有端口都属于VLAN1,指定交换机的e0/1 到e0/8八个端口属于VLAN2[Quidway]vlan 3[Quidway-vlan3]port e0/9 to e0/16[Quidway-vlan3]quit//指定交换机的e0/9 到e0/16八个端口属于VLAN3[Quidway]dis vlan all[Quidway]dis cu路由器上设置，实现访问控制：[Router]interface ethernet 0[Router-Ethernet0]ip address 192.168.1.5 255.255.255.0[Router-Ethernet0]quit//指定ethernet 0的ip[Router]interface ethernet 1[Router-Ethernet1]ip address 192.168.1.6 255.255.255.0[Router-Ethernet1]quit//开启firewall，并将默认设置为deny[Router]fire enable[Router]fire default deny//允许192.168.1.1访问192.168.1.3//firewall策略可根据需要再进行添加[Router]acl 101[Router-acl-101]rule permit ip source 192.168.1.1 255.255.255.0 destination 192.168.1.3 255.255.255.0[Router-acl-101]quit//启用101规则[Router-Ethernet0]fire pa 101[Router-Ethernet0]quit[Router-Ethernet1]fire pa 101[Router-Ethernet1]quit。

QinQ二层隧道当需要较多的VLAN时，可以配置QinQ二层隧道功能。

通过对VLAN增加外层Tag，使得V LAN的可用数目范围变大，解决VLAN数目资源紧缺的问题。

配置QinQ二层隧道，使得报文带有两层Tag传输。

在如图1所示的网络中，企业部门1有两个办公地，部门2有三个办公地，两个部门的各办公地分别和网络中的PE1、PE2相连，部门1和部门2可以任意规划自己的VLAN。

图1 配置QinQ二层隧道典型组网图在PE1和PE2上通过如下思路配置QinQ二层隧道功能，使得每个部门的各个办公地网络可以互通，但两个部门之间不能互通。

∙在PE1上，对于进入端口GE1/0/1和GE1/0/3的用户报文都封装外层VLAN 10，对于进入端口GE1/0/2中用户报文都封装外层VLAN 20。

∙在PE2上，对于进入端口GE1/0/1和GE1/0/2的用户报文都封装外层VLAN 20。

PE1上的接口GE1/0/4和PE2上的接口GE1/0/3允许VLAN 20的报文通过。

部门1和部门2外层VLAN规划如表1所示：配置基于接口的QinQ示例组网需求如图1所示，网络中有两个大企业，企业1有两个办公地，企业2有三个办公地，这两个企业的各办公地的企业网都分别和运营商网络中的SwitchG或SwitchF相连。

企业1的网络中使用VLAN1000～VLAN1500，企业2的网络中使用VLAN2000～VLAN3000。

要求企业内部各办公地相同VLAN内用户可以通过运营商的网络互相通信，但两个企业之间互相隔离。

图1 配置基于接口的QinQ组网图配置思路采用如下的思路配置QinQ：1.在SwitchF上创建VLAN10和VLAN20，在SwitchG上创建VLAN20。

2.在SwitchF上配置接口GE1/0/1、GE2/0/1、GE3/0/1的类型为QinQ。

3.在SwitchG上配置接口GE1/0/1、GE2/0/1的类型为QinQ。
