华为交换机配置30例目录交换机远程TELNET登录 (2)交换机远程AUX口登录 (5)交换机DEBUG信息开关 (6)交换机SNMP配置 (9)交换机WEB网管配置 (10)交换机VLAN配置 (12)端口的TRUNK属性配置（一） (14)交换机端口TRUNK属性配置（二） (16)交换机端口TRUNK属性配置（三） (18)交换机端口HYBRID属性配置 (21)交换机IP地址配置 (23)端口汇聚配置 (25)交换机端口镜像配置 (27)交换机堆叠管理配置 (29)交换机HGMP V1 管理配置 (31)交换机集群管理（HGMP V2）配置 (33)交换机STP配置 (34)路由协议配置 (36)三层交换机组播配置 (41)交换机802.1X配置 (46)交换机VRRP配置 (51)单向访问控制 (54)双向访问控制 (57)IP+MAC+端口绑定 (62)通过ACL实现的各种绑定的配置 (64)基于端口限速的配置 (66)基于流限速的配置 (68)其它流动作的配置 (70)8016 交换机DHCP配置 (73)交换机远程T ELNET 登录1 功能需求及组网说明2telnet 配置『配置环境参数』PC 机固定IP 地址10.10.10.10/24SwitchA 为三层交换机，vlan100地址10.10.10.1/24 SwitchA与SwitchB 互连vlan10 接口地址192.168.0.1/24SwitchB 与SwitchA 互连接口vlan100 接口地址192.168.0.2/24交换机SwitchA 通过以太网口ethernet 0/1 和SwitchB 的ethernet0/24 实现互连。

『组网需求』1. SwitchA 只能允许10.10.10.0/24 网段的地址的PC telnet 访问2. SwitchA 只能禁止10.10.10.0/24 网段的地址的PC telnet 访问3. SwitchB 允许其它任意网段的地址telnet 访问2 数据配置步骤『PC 管理交换机的流程』1. 如果一台PC 想远程TELNET 到一台设备上，首先要保证能够二者之间正常通信。

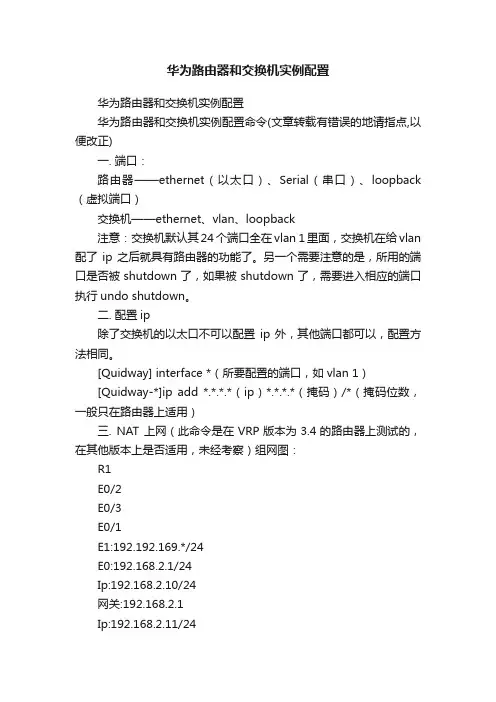

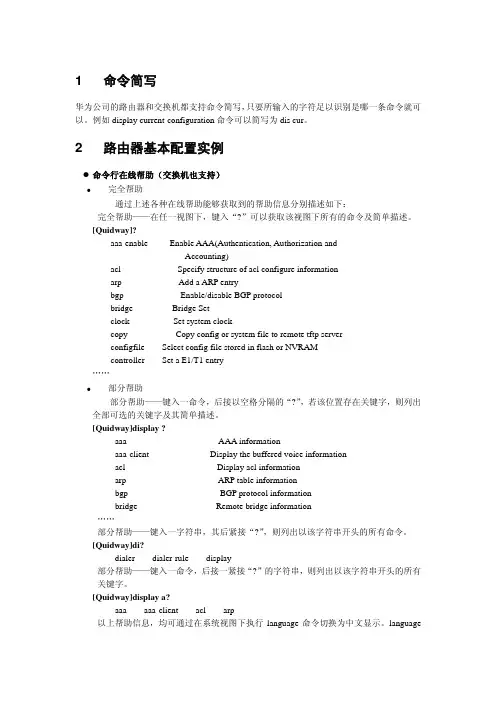

华为路由器和交换机实例配置华为路由器和交换机实例配置华为路由器和交换机实例配置命令(文章转载有错误的地请指点,以便改正)一. 端口：路由器——ethernet（以太口）、Serial（串口）、loopback （虚拟端口）交换机——ethernet、vlan、loopback注意：交换机默认其24个端口全在vlan 1里面，交换机在给vlan 配了ip之后就具有路由器的功能了。

另一个需要注意的是，所用的端口是否被shutdown了，如果被shutdown了，需要进入相应的端口执行undo shutdown。

二. 配置ip除了交换机的以太口不可以配置ip外，其他端口都可以，配置方法相同。

[Quidway] interface *（所要配置的端口，如vlan 1）[Quidway-*]ip add *.*.*.*（ip）*.*.*.*（掩码）/*（掩码位数，一般只在路由器上适用）三. NAT 上网（此命令是在VRP版本为3.4的路由器上测试的，在其他版本上是否适用，未经考察）组网图：R1E0/2E0/3E0/1E1:192.192.169.*/24E0:192.168.2.1/24Ip:192.168.2.10/24网关:192.168.2.1Ip:192.168.2.11/24网关:192.168.2.1Ip:192.168.2.12/24网关:192.168.2.1Ip:192.168.2.13/24网关:192.168.2.1PCAPCBPCCE0/4To internetPCDS1E0/5NAPT工作过程：P191. 用地址池的方法上网：首先配置路由器的接口的ip地址，然后配置地址转换，把所有内网地址转换成所配置的地址池中的地址，参考命令如下：[R1]acl number 2000 //在vrp为3.4的路由器上，2000-2999表示basic acl [R1-acl-basic-2000]rule permit source 192.168.2.0 0.0.0.255（地址掩码的反码）[R1-acl-basic-2000]rule deny source any#这个访问控制列表定义了IP源地址为192.168.2.0/24的外出数据包[R1]nat address-group 1（地址池的组号）192.192.169.10 192.192.169.15#这条命令定义了一个包含6个公网地址（10～15）的地址池，地址池代号为1[R1] interface e 1[R1-Ethernet1] nat outbound 2000（acl的编号）address-group 1 （地址池的代号）[R1]ip route-static 0.0.0.0 0.0.0.0 192.192.169.1 （千万不要忘记这一步，！）#上面设置了路由器的E0和E1端口IP地址，并在路由表中添加缺省路由。

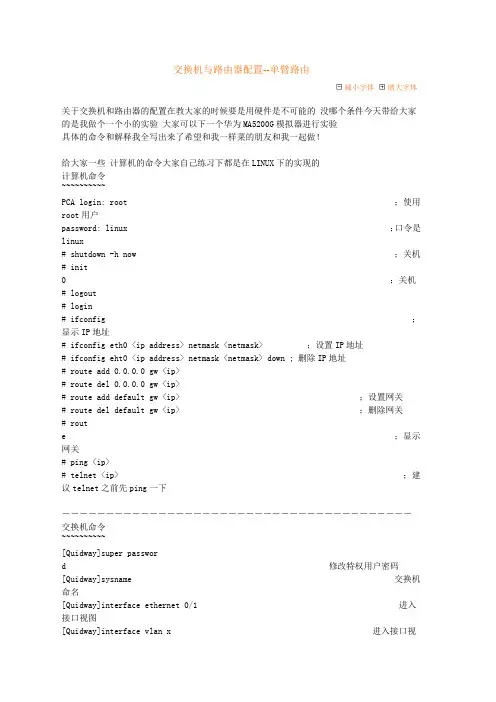

交换机与路由器配置--单臂路由减小字体增大字体关于交换机和路由器的配置在教大家的时候要是用硬件是不可能的没哪个条件今天带给大家的是我做个一个小的实验大家可以下一个华为MA5200G模拟器进行实验具体的命令和解释我全写出来了希望和我一样菜的朋友和我一起做！给大家一些计算机的命令大家自己练习下都是在LINUX下的实现的计算机命令~~~~~~~~~~PCA login: root ；使用root用户password: linux ；口令是linux# shutdown -h now ；关机# init0 ；关机# logout# login# ifconfig ；显示IP地址# ifconfig eth0 <ip address> netmask <netmask> ；设置IP地址# ifconfig eht0 <ip address> netmask <netmask> down ; 删除IP地址# route add 0.0.0.0 gw <ip># route del 0.0.0.0 gw <ip># route add default gw <ip> ；设置网关# route del default gw <ip> ；删除网关# route ；显示网关# ping <ip># telnet <ip> ；建议telnet之前先ping一下－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－交换机命令~~~~~~~~~~[Quidway]super password 修改特权用户密码[Quidway]sysname 交换机命名[Quidway]interface ethernet 0/1 进入接口视图[Quidway]interface vlan x 进入接口视[Quidway-Vlan-interfacex]ip address 10.65.1.1 255.255.0.0[Quidway]ip route-static 0.0.0.0 0.0.0.0 10.65.1.2 静态路由＝网关[Quidway]user-interface vty 0 4[S3026-ui-vty0-4]authentication-mode password[S3026-ui-vty0-4]set authentication-mode password simple 222[S3026-ui-vty0-4]user privilege level 3[Quidway-Ethernet0/1]duplex {half|full|auto} 配置端口双工工作状态[Quidway-Ethernet0/1]speed {10|100|auto} 配置端口工作速率[Quidway-Ethernet0/1]flow-control 配置端口流控[Quidway-Ethernet0/1]mdi {across|auto|normal} 配置端口MDI/MDIX状态平接或扭接[Quidway-Ethernet0/1]port link-type {trunk|access|hybrid} 设置接口工作模式[Quidway-Ethernet0/1]shutdown 关闭/重起接口[Quidway-Ethernet0/2]quit 退出系统视图[Quidway]vlan 3 创建/删除一个VLAN/进入VLAN模式[Quidway-vlan3]port ethernet 0/1 to ethernet 0/4 在当前VLAN增加/删除以太网接口[Quidway-Ethernet0/2]port access vlan 3 将当前接口加入到指定VLAN[Quidway-Ethernet0/2]port trunk permit vlan {ID|All} 设trunk允许的VLAN [Quidway-Ethernet0/2]port trunk pvid vlan 3 设置trunk端口的PVI D[Quidway]monitor-port <interface_type interface_num> 指定和清除镜像端口[Quidway]port mirror <interface_type interface_num> 指定和清除被镜像端口[Quidway]port mirror int_list observing-port int_type int_num 指定镜像和被镜像[Quidway]description string 指定VLAN描述字符[Quidway]description 删除VLAN描述字符[Quidway]display vlan [vlan_id] 查看VLAN设置[Quidway]stp {enable|disable} 开启/关闭生成树,默认关闭[Quidway]stp priority 4096 设置交换机的优先级[Quidway]stp root {primary|secondary} 设置交换机为根或根的[Quidway-Ethernet0/1]stp cost 200 设置交换机端口的花费[SwitchA-vlanx]isolate-user-vlan enable 设置主vlan [SwitchA]Isolate-user-vlan <x> secondary <list> 设置主vlan包括的子vlan [Quidway-Ethernet0/2]port hybrid pvid vlan <id> 设置vlan的pvid [Quidway-Ethernet0/2]port hybrid pvid 删除vlan的pvid [Quidway-Ethernet0/2]port hybrid vlan vlan_id_list untagged 设置无标识的vlan如果包的vlan id与PVId一致，则去掉vlan信息. 默认PVID=1。

华为路由器交换机VLAN配置实例华为路由器交换机VLAN配置实例阅读提示：本文介绍了以实例的形式介绍了其配置的掩码。

使用4台PC（pc多和少，原理是一样的，所以这里我只用了4台pc），华为路由器（R2621）、交换机（S3026e）各一台，组建一VLAN，实现虚拟网和物理网之间的连接。

实现防火墙策略，和访问控制（ACL）。

方案说明：四台PC的IP地址、掩码如下列表：P1 192.168.1.1 255.255.255.0 网关IP 为192.168.1.5P2 192.168.1.2 255.255.255.0 网关IP 为192.168.1.5P3 192.168.1.3 255.255.255.0 网关IP 为192.168.1.6P4 192.168.1.4 255.255.255.0 网关IP 为192.168.1.6路由器上Ethernet0的IP 为192.168.1.5Ethernet1的IP 为192.168.1.6firewall 设置默认为deny实施命令列表：交换机上设置，划分VLAN：sys//切换到系统视图[Quidway]vlan enable[Quidway]vlan 2[Quidway-vlan2]port e0/1 to e0/8[Quidway-vlan2]quit//默认所有端口都属于VLAN1,指定交换机的e0/1 到e0/8八个端口属于VLAN2 [Quidway]vlan 3[Quidway-vlan3]port e0/9 to e0/16[Quidway-vlan3]quit//指定交换机的e0/9 到e0/16八个端口属于VLAN3[Quidway]dis vlan all[Quidway]dis cu路由器上设置，实现访问控制：[Router]interface ethernet 0[Router-Ethernet0]ip address 192.168.1.5 255.255.255.0[Router-Ethernet0]quit//指定ethernet 0的ip[Router]interface ethernet 1[Router-Ethernet1]ip address 192.168.1.6 255.255.255.0 [Router-Ethernet1]quit//开启firewall，并将默认设置为deny[Router]fire enable[Router]fire default deny//允许192.168.1.1访问192.168.1.3//firewall策略可根据需要再进行添加[Router]acl 101[Router-acl-101]rule permit ip source 192.168.1.1 255.255.255.0 destination 192.168.1.3 255.255.255.0 [Router-acl-101]quit//启用101规则[Router-Ethernet0]fire pa 101[Router-Ethernet0]quit[Router-Ethernet1]fire pa 101[Router-Ethernet1]quit。

最新华为路由器配置实例最新华为路由器配置实例一：介绍华为路由器是一种网络设备，通过路由连接不同的网络，并且能够提供各种网络服务和功能。

本文将详细介绍华为路由器的配置步骤，以便能够帮助用户正确配置和操作华为路由器。

二：准备工作在开始配置华为路由器之前，需要准备以下材料和设备：1. 华为路由器设备2. 电脑或移动设备3. 电缆连接线4. 网络连接配置信息三：连接路由器1. 将华为路由器设备插入电源插座，并确保路由器的电源开关已打开。

2. 使用电缆连接线将路由器的LAN口连接到电脑或移动设备的网口。

四：登录路由器管理界面1. 打开电脑或移动设备上的浏览器，输入默认的路由器管理界面地址（例如：192.168.1.1）。

2. 在弹出的登录界面中，输入默认的用户名和密码，登录。

五：配置基本网络设置1. 在路由器管理界面中，找到“基本网络设置”或类似选项。

2. 输入网络连接配置信息，包括IP地址、子网掩码、网关等。

3. 保存并应用配置。

六：配置无线网络1. 在路由器管理界面中，找到“无线网络设置”或类似选项。

2. 设置无线网络的名称（SSID），选择加密方式并设置密码。

3. 保存并应用配置。

七：配置高级功能根据实际需求，可以配置路由器的各种高级功能，包括但不限于：1. DHCP服务设置2. 端口转发设置3. 安全设置4. VLAN配置5. ... （根据实际需求添加更多内容）八：保存配置并重启路由器1. 确认所有配置都已设置完成并保存。

2. 在路由器管理界面中找到“系统设置”或类似选项。

3. “保存配置并重启路由器”或类似按钮，等待路由器重启完成。

九：附件本文档所涉及的附件包括：1. 华为路由器配置示例截图2. 路由器连接线图片十：法律名词及注释1. 路由器：是一种网络设备，用于连接不同的网络。

2. 网络连接配置信息：包括IP地址、子网掩码、网关等，用于设置网络连接。

3. 默认用户名和密码：路由器的初始登录用户名和密码。

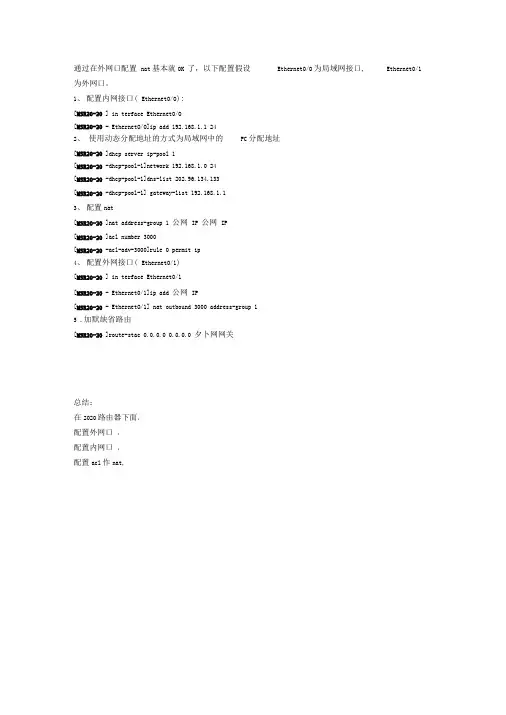

通过在外网口配置nat基本就OK 了，以下配置假设EthernetO/O为局域网接口,EthernetO/1 为外网口。

1、配置内网接口( EthernetO/O):[MSR20-20 ] in terface EthernetO/O[MSR20-20 - EthernetO/O]ip add 192.168.1.1 242、使用动态分配地址的方式为局域网中的PC分配地址[MSR20-20 ]dhcp server ip-pool 1[MSR20-20 -dhcp-pool-1]network 192.168.1.0 24[MSR20-20 -dhcp-pool-1]dns-list 202.96.134.133[MSR20-20 -dhcp-pool-1] gateway-list 192.168.1.13、配置nat[MSR20-20 ]nat address-group 1 公网IP 公网IP[MSR20-20 ]acl number 3000[MSR20-20 -acl-adv-3000]rule 0 permit ip4、配置外网接口( EthernetO/1)[MSR20-20 ] in terface EthernetO/1[MSR20-20 - Ethernet0/1]ip add 公网IP[MSR20-20 - EthernetO/1] nat outbound 3000 address-group 15 .加默缺省路由[MSR20-20 ]route-stac 0.0.0.0 0.0.0.0 夕卜网网关总结：在2020路由器下面，配置外网口，配置内网口，配置acl作nat,一条默认路由指向电信网关.ok!Console登陆认证功能的配置关键词：MSR;co nsole;一、组网需求：要求用户从con sole登录时输入已配置的用户名h3c和对应的口令h3c,用户名和口令正确才能登录成功。

华为路由器交换VLAN配置实例
配置说明：使用4台PC，华为路由器（R2621）、交换机（S3026e）各一台，组建一VLAN，实现虚拟网和物理网之间的连接。

实现防火墙策略，和访问控制（ACL）。

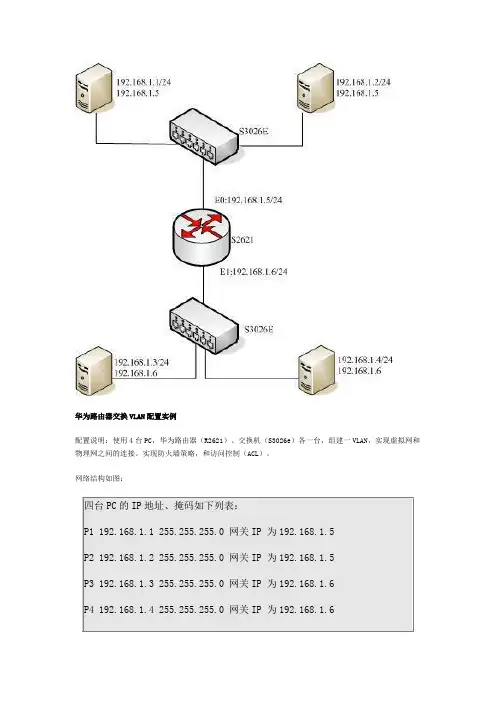

网络结构如图：
路由器上Ethernet0的IP 为192.168.1.5
Ethernet1的IP 为192.168.1.6
firewall 设置默认为deny
实施命令列表：
交换机上设置，划分VLAN：
sys
//切换到系统视图
[Quidway]vlan enable
[Quidway]vlan 2
[Quidway-vlan2]port e0/1 to e0/8
[Quidway-vlan2]quit
//默认所有端口都属于VLAN1,指定交换机的e0/1 到e0/8八个端口属于VLAN2
[Quidway]vlan 3
[Quidway-vlan3]port e0/9 to e0/16
[Quidway-vlan3]quit
//指定交换机的e0/9 到e0/16八个端口属于VLAN3
[Quidway]dis vlan all
（dis vlan 是指该交换机中所建立的所有VLAN
dis cu 是指该交换机当前的配置
dis save 是指交换机保存的配置
一般dis cu 和dis save是相同的）
[Quidway]dis cu
路由器上设置，实现访问控制：
[Router]interface ethernet 0。

华为路由器交换机VLAN配置实例()使用4台PC（pc多和少，原理是一样的，所以这里我只用了4台pc），华为路由器（R2621）、交换机（S3026e）各一台，组建一VLAN，实现虚拟网和物理网之间的连接。

实现防火墙策略，和访问控制（ACL）。

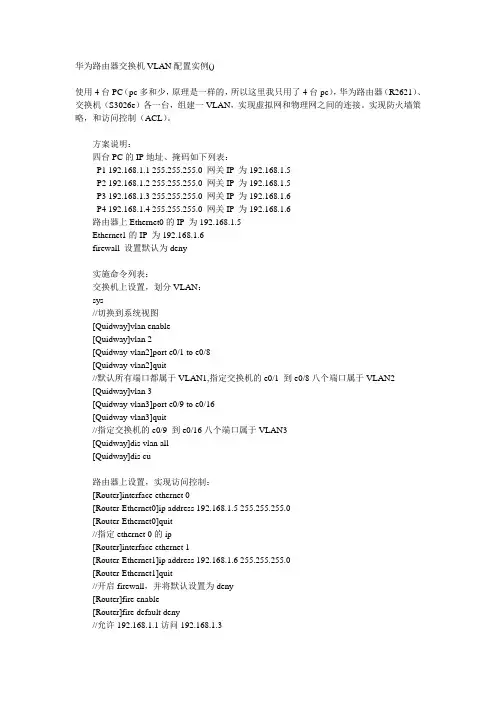

方案说明：四台PC的IP地址、掩码如下列表：P1 192.168.1.1 255.255.255.0 网关IP为192.168.1.5P2 192.168.1.2 255.255.255.0 网关IP为192.168.1.5P3 192.168.1.3 255.255.255.0 网关IP为192.168.1.6P4 192.168.1.4 255.255.255.0 网关IP为192.168.1.6路由器上Ethernet0的IP为192.168.1.5Ethernet1的IP为192.168.1.6firewall 设置默认为deny实施命令列表：交换机上设置，划分VLAN：sys//切换到系统视图[Quidway]vlan enable[Quidway]vlan 2[Quidway-vlan2]port e0/1 to e0/8[Quidway-vlan2]quit//默认所有端口都属于VLAN1,指定交换机的e0/1 到e0/8八个端口属于VLAN2[Quidway]vlan 3[Quidway-vlan3]port e0/9 to e0/16[Quidway-vlan3]quit//指定交换机的e0/9 到e0/16八个端口属于VLAN3[Quidway]dis vlan all[Quidway]dis cu路由器上设置，实现访问控制：[Router]interface ethernet 0[Router-Ethernet0]ip address 192.168.1.5 255.255.255.0[Router-Ethernet0]quit//指定ethernet 0的ip[Router]interface ethernet 1[Router-Ethernet1]ip address 192.168.1.6 255.255.255.0[Router-Ethernet1]quit//开启firewall，并将默认设置为deny[Router]fire enable[Router]fire default deny//允许192.168.1.1访问192.168.1.3//firewall策略可根据需要再进行添加[Router]acl 101[Router-acl-101]rule permit ip source 192.168.1.1 255.255.255.0 destination 192.168.1.3 255.255.255.0[Router-acl-101]quit//启用101规则[Router-Ethernet0]fire pa 101[Router-Ethernet0]quit[Router-Ethernet1]fire pa 101[Router-Ethernet1]quit华为QuidWay交换机配置命令手册华为QuidWay交换机配置命令手册：1、开始建立本地配置环境，将主机的串口通过配置电缆与以太网交换机的Console口连接。

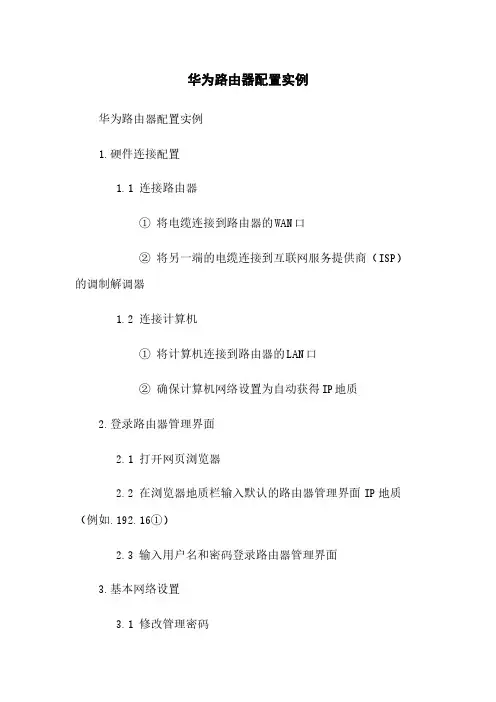

华为路由器配置实例华为路由器配置实例1.硬件连接配置1.1 连接路由器①将电缆连接到路由器的WAN口②将另一端的电缆连接到互联网服务提供商（ISP）的调制解调器1.2 连接计算机①将计算机连接到路由器的LAN口②确保计算机网络设置为自动获得IP地质2.登录路由器管理界面2.1 打开网页浏览器2.2 在浏览器地质栏输入默认的路由器管理界面IP地质（例如.192.16①）2.3 输入用户名和密码登录路由器管理界面3.基本网络设置3.1 修改管理密码①在路由器管理界面中找到“系统管理”或类似选项②设置新的管理密码并确认保存3.2 更新路由器固件①在路由器管理界面中找到“系统升级”或类似选项②相应的固件文件并进行升级3.3 配置网络名称（SSID）①在路由器管理界面中找到“无线设置”或类似选项②输入新的网络名称（SSID）并确认保存3.4 配置密码①在路由器管理界面中找到“无线设置”或类似选项②设置新的无线密码并确认保存3.5 配置IP地质分配①在路由器管理界面中找到“局域网设置”或类似选项②设置IP地质分配方式为DHCP（自动获取）4.高级网络设置4.1 配置端口转发①在路由器管理界面中找到“虚拟服务器”或类似选项②添加需要转发的端口号和对应的内部IP地质4.2 配置端口触发①在路由器管理界面中找到“端口触发”或类似选项②添加需要触发的端口范围和对应的触发条件4.3 配置静态路由①在路由器管理界面中找到“静态路由”或类似选项②添加需要配置的网络地质和对应的出口或下一跳选项5.安全设置5.1 配置防火墙①在路由器管理界面中找到“防火墙”或类似选项②配置需要开放或关闭的端口5.2 启用MAC地质过滤①在路由器管理界面中找到“无线设置”或类似选项②添加允许或禁止连接的MAC地质5.3 启用网络地质转换（NAT）①在路由器管理界面中找到“NAT”或类似选项②启用NAT并确认保存6.附件本文档涉及附件：●路由器配置截图●路由器固件升级文件●其他相关配置文件7.法律名词及注释●IP地质：Internet Protocol Address，互联网协议地质，用于标识网络设备的唯一地质。

华为交换机配置实例序号注意项目记录1 登录交换机时请注意在超级终端串口配置属性流控选择“无”2 启动时按”ctrl+B”可以进入到boot menu模式3 当交换机提示”Please Press ENTER”，敲完回车后请等待一下，设备需要一定的时间才能进入到命令行界面（具体的时间视产品而定）4 请在用户视图（如<Quidway>）输入”system-view”（输入”sys”即可）进入系统视图(如[Quidway])5 对使用的端口、vlan、interface vlan进行详细的描述6 如果配置了telnet用户，一定要设置权限或配置super密码7 除了S5516使用SFP模块，S8016和S6500系列使用模块，其它产品使用模块不可以带电插拔8 某产品使用其它产品模块前请确认该模块是否可以混用9 配置acl时请注意掩码配置是否准确10 二层交换机配置管理IP后，请确保管理vlan包含了管理报文到达的端口11 配置完毕后请在用户视图下（如<Quidway>）采用save命令保存配置12 请确保在设备保存配置的时候不掉电，否则可能会导致配置丢失13 如果要清除所有配置，请在用户视图下（如<Quidway>）采用resetsaved-configuration，并重启交换机注：其他配置需注意的地方请参考每部分内容后面的注明LANSW IT CH日常维护基本操作1 基本操作1.1 常用命令新旧对照列表常用命令新旧对照表旧新旧新show display access-list aclno undo acl eaclexit quitwrite save show version disp versionerase reset show run disp current-configurationshow tech-support disp diagnostic-informationshow start disp saved-configurationrouter ospf ospfrouter bgp bgprouter rip riphostname sysnameuser local-user0 simple7 ciphermode link-typemulti hybrid注意:1. disp是display的缩写，在没有歧义时LANSW IT CH会自动识别不完整词2. disp cur显示LANSW IT CH当前生效的配置参数3. disp和ping命令在任何视图下都可执行，不必切换到系统视图4. 删除某条命令，一般的命令是undo xxx，另一种情况是用其他的参数代替现在的参数，如有时虽然xxx abc无法使用undo删除，但是可以修改为xxx def以太网端口链路类型介绍以太网端口有三种链路类型：Access、Hybrid和Trunk。

华为路由器交换机配置命令：交换机命令system-view[Quidway]discur;显示当前配置[Quidway]displaycurrent-configuration;显示当前配置[Quidway]display interface;显示接口信息[Quidway]displayvlanall;显示路由信息[Quidway]displayversion;显示版本信息[Quidway]superpassword;修改特权用户密码[Quidway]sysname;交换机命名[Quidway]interfaceethernet0/1;进入接口视图[Quidway]interfacevlanx;进入接口视图[Quidway-Vlan-interfacex]ipaddress10.65.1.1255.255.0.0;配置VLAN的IP地址[Quidway]iproute-static0.0.0.00.0.0.010.65.1.2;静态路由=网关[Quidway]rip;三层交换支持[Quidway]local-userftp[Quidway]user-interfacevty04;进入虚拟终端[S3026-ui-vty0-4]authentication-modepassword;设置口令模式[S3026-ui-vty0-4]setauthentication-modepasswordsimple222;设置口令[S3026-ui-vty0-4]userprivilegelevel3;用户级别[Quidway]interfaceethernet0/1;进入端口模式[Quidway]inte0/1;进入端口模式[Quidway-Ethernet0/1]duplex{half|full|auto};配置端口工作状态[Quidway-Ethernet0/1]speed{10|100|auto};配置端口工作速率[Quidway-Ethernet0/1]flow-control;配置端口流控[Quidway-Ethernet0/1]mdi{across|auto|normal};配置端口平接扭接[Quidway-Ethernet0/1]portlink-type{trunk|access|hybrid};设置端口工作模式[Quidway-Ethernet0/1]portaccessvlan3;当前端口加入到VLAN[Quidway-Ethernet0/2]porttrunkpermitvlan{ID|All};设trunk允许的VLAN[Quidway-Ethernet0/3]porttrunkpvidvlan3;设置trunk端口的PVID[Quidway-Ethernet0/1]undoshutdown;激活端口[Quidway-Ethernet0/1]shutdown;关闭端口[Quidway-Ethernet0/1]quit;返回[Quidway]vlan3;创建VLAN[Quidway-vlan3]portethernet0/1;在VLAN中增加端口[Quidway-vlan3]porte0/1;简写方式[Quidway-vlan3]portethernet0/1toethernet0/4;在VLAN中增加端口[Quidway-vlan3]porte0/1toe0/4;简写方式[Quidway]monitor-port;指定镜像端口[Quidway]portmirror;指定被镜像端口[Quidway]portmirrorint_listobserving-portint_typeint_num;指定镜像和被镜像[Quidway]descriptionstring;指定VLAN描述字符[Quidway]description;删除VLAN描述字符[Quidway]display vlan [vlan_id];查看VLAN设置[Quidway]stp{enable|disable};设置生成树,默认关闭[Quidway]stppriority4096;设置交换机的优先级[Quidway]stproot{primary|secondary};设置为根或根的备份[Quidway-Ethernet0/1]stpcost200;设置交换机端口的花费[Quidway]link-aggregatione0/1toe0/4ingress|both;端口的聚合[Quidway]undolink-aggregatione0/1|all;始端口为通道号[SwitchA-vlanx]isolate-user-vlanenable;设置主vlan[SwitchA]isolate-user-vlansecondary;设置主vlan包括的子vlan[Quidway-Ethernet0/2]porthybridpvidvlan;设置vlan的pvid[Quidway-Ethernet0/2]porthybridpvid;删除vlan的pvid[Quidway-Ethernet0/2]porthybridvlanvlan_id_listuntagged;设置无标识的vlan如果包的vlanid与PVId一致，则去掉vlan信息.默认PVID=1。

实验三路由器基本配置华为Quidway系列路由器VRP1.7版本及其后续版本支持用户本地或远程配置,因些,搭建配置环境可以通过以下方法实现:●通过Console口搭建配置环境；●通过Telnet搭建配置环境；●通过AUX口拨号搭建配置环境；●通过哑终端搭建配置环境。

一、通过Console口配置路由器1、实验内容：通过Console口配置Quidway R系列中低端路由器2、实验目的：掌握Console口方式配置路由器3、实验环境：PC机一部Console 线缆根（RS232串口接PC机的COM口，水晶头一端插在路由器Console口上）4、实验步骤：第一步：将RJ45的一端插入到路由器的Console口中，另外一端为9针的串口接口和一个25针的串口接口，接在计算机合适的串口上如下图图1 物理连接第二步：在微机上运行终端仿真程序如Windows 9X 的Hyperterm（超级终端）等，建立新连接，选择实际连接时使用的微机上的RS-232 串口，设置终端通信参数为9600 波特、8 位数据位、1 位停止位、无校验、无流控，并选择终端仿真类型为VT100，如下图（Windows 9X 下的“超级终端”设置界面）。

图2 建立超级终端图3选择实际连接使用的微机串口图4 设置端口参数图5 选择终端仿真类型二搭建本地或远程的Telnet 连接配置环境1、实验内容：通过Telnet方式配置Quidway R系列中低端路由器2、实验目的：掌握Telnet方式配置路由器3、实验环境：在实际应用中，如果用户被授权可以Telnet到某路由器，并存在有用户终端到该路由器的路由，用户则可以通过Telnet方式对路由器进行配置。

配置终端（PC机）使用标准以太网线通过交换机和路由器相连。

要求Telnet之前，路由器的以太网口已经配置了IP地址，并能正常工作。

IP地址的配置在接口视图下执行ip address 命令。

[Quidway-Ethernet0] ip address 10.0.0.1 255.0.0.0然后将PC的IP地址修改成10.0.0.X/8即可进行Telnet配置连接了。

华为路由器、交换机配置命令大全华为路由器配置命令大全：一、登录华为路由器控制台1：使用PuTTY或其他SSH客户端登录到华为路由器：```ssh admin<路由器IP地址>```2：输入登录密码进行验证。

二、基本配置命令1：设置主机名：```sysname <主机名>```2：配置管理接口：```interface GigabitEthernet0/0/0ip address <IP地址> <子网掩码>```3：配置VLAN接口：```interface Vlanif <VLAN ID>ip address <IP地址> <子网掩码>```三、路由相关配置命令1：静态路由配置：```ip route-static <目标网络> <子网掩码> <下一跳地址> ```2：动态路由配置：```router ospf <进程ID>router-id <路由器ID>network <网络地址> <子网掩码> area <区域ID>3： BGP路由配置：```bgp <AS号码>router-id <路由器ID>peer <对端IP地址> as-number <对端AS号码>```四、安全配置命令1：配置防火墙规则：```acl number <ACL编号>rule <规则序号> permit source <源地址> destination <目的地址>rule <规则序号> deny source <源地址> destination <目的地址>```2：开启SSH服务：ssh server enable```3：配置AAA认证：```aaalocal-user <用户名> password irreversible-cipher <加密密码>authorization-attribute user-role network-admin```五、NAT配置命令1：配置静态NAT：```interface GigabitEthernet0/0/0nat outbound <内部接口> <外部接口>```2：配置动态NAT：nat address-group <地址组名>address <内部地址> <外部地址>```3：配置PAT：```interface GigabitEthernet0/0/0nat address-group <地址组名>```附件：1：示例配置文件（附件1）2：路由器接口图（附件2）法律名词及注释：1：主机名：路由器的标识名称。

华为路由器配置实例华为路由器（R2621）、交换机（S3026e）各一台，组建一VLAN，实现虚拟网和物理网之间的连接。

实现防火墙策略，和访问控制（ACL），我们这里用的是四台电脑。

方案说明：四台PC的IP地址、掩码如下列表：P1 192.168.1.1 255.255.255.0 网关IP 为192.168.1.5P2 192.168.1.2 255.255.255.0 网关IP 为192.168.1.5P3 192.168.1.3 255.255.255.0 网关IP 为192.168.1.6P4 192.168.1.4 255.255.255.0 网关IP 为192.168.1.6路由器上Ethernet0的IP 为192.168.1.5Ethernet1的IP 为192.168.1.6firewall 设置默认为deny实施命令列表：交换机上设置，划分VLAN：sys//切换到系统视图[Quidway]vlan enable[Quidway]vlan 2[Quidway-vlan2]port e0/1 to e0/8[Quidway-vlan2]quit//默认所有端口都属于VLAN1,指定交换机的e0/1 到e0/8八个端口属于VLAN2[Quidway]vlan 3[Quidway-vlan3]port e0/9 to e0/16[Quidway-vlan3]quit//指定交换机的e0/9 到e0/16八个端口属于VLAN3[Quidway]dis vlan all[Quidway]dis cu路由器上设置，实现访问控制：[Router]interface ethernet 0[Router-Ethernet0]ip address 192.168.1.5 255.255.255.0[Router-Ethernet0]quit//指定ethernet 0的ip[Router]interface ethernet 1[Router-Ethernet1]ip address 192.168.1.6 255.255.255.0[Router-Ethernet1]quit//开启firewall，并将默认设置为deny[Router]fire enable[Router]fire default deny//允许192.168.1.1访问192.168.1.3//firewall策略可根据需要再进行添加[Router]acl 101[Router-acl-101]rule permit ip source 192.168.1.1 255.255.255.0 destination 192.168.1.3 255.255.255.0[Router-acl-101]quit//启用101规则[Router-Ethernet0]fire pa 101[Router-Ethernet0]quit[Router-Ethernet1]fire pa 101[Router-Ethernet1]quit。

QinQ二层隧道当需要较多的VLAN时，可以配置QinQ二层隧道功能。

通过对VLAN增加外层Tag，使得V LAN的可用数目范围变大，解决VLAN数目资源紧缺的问题。

配置QinQ二层隧道，使得报文带有两层Tag传输。

在如图1所示的网络中，企业部门1有两个办公地，部门2有三个办公地，两个部门的各办公地分别和网络中的PE1、PE2相连，部门1和部门2可以任意规划自己的VLAN。

图1 配置QinQ二层隧道典型组网图在PE1和PE2上通过如下思路配置QinQ二层隧道功能，使得每个部门的各个办公地网络可以互通，但两个部门之间不能互通。

∙在PE1上，对于进入端口GE1/0/1和GE1/0/3的用户报文都封装外层VLAN 10，对于进入端口GE1/0/2中用户报文都封装外层VLAN 20。

∙在PE2上，对于进入端口GE1/0/1和GE1/0/2的用户报文都封装外层VLAN 20。

PE1上的接口GE1/0/4和PE2上的接口GE1/0/3允许VLAN 20的报文通过。

部门1和部门2外层VLAN规划如表1所示：配置基于接口的QinQ示例组网需求如图1所示，网络中有两个大企业，企业1有两个办公地，企业2有三个办公地，这两个企业的各办公地的企业网都分别和运营商网络中的SwitchG或SwitchF相连。

企业1的网络中使用VLAN1000～VLAN1500，企业2的网络中使用VLAN2000～VLAN3000。

要求企业内部各办公地相同VLAN内用户可以通过运营商的网络互相通信，但两个企业之间互相隔离。

图1 配置基于接口的QinQ组网图配置思路采用如下的思路配置QinQ：1.在SwitchF上创建VLAN10和VLAN20，在SwitchG上创建VLAN20。

2.在SwitchF上配置接口GE1/0/1、GE2/0/1、GE3/0/1的类型为QinQ。

3.在SwitchG上配置接口GE1/0/1、GE2/0/1的类型为QinQ。

引言概述：本文旨在向读者介绍华为路由器的配置实例，以帮助读者了解如何正确配置华为路由器以实现网络连接和安全保护。

本文将结合具体实例，介绍华为路由器的基本配置步骤和注意事项，并提供一些实用的配置技巧。

正文：一、网络连接配置1. 连接物理设备：首先需要将路由器与外部网络设备（如调制解调器或交换机）通过网线进行连接。

确保连接端口配置正确，并检查物理连接的稳定性。

2. 配置IP地址：在华为路由器的管理界面中，通过访问路由器的默认IP地址，进入路由器的配置界面。

在配置界面中，可以为路由器的LAN口设置静态IP地址，确保路由器和其他网络设备可以相互通信。

3. 配置PPPoE拨号：如果您的网络服务提供商（ISP）要求使用PPPoE进行拨号上网，您需要在路由器上进行相关配置。

在配置界面中，输入ISP提供的帐号和密码，并设置自动拨号功能，以确保路由器可以成功连接到互联网。

二、无线网络配置1. 开启无线功能：在路由器的配置界面中，找到无线网络配置选项，并启用无线功能。

确保设置无线网络的名称（SSID）并选择适当的加密方式，以保护无线网络的安全性。

2. 设置无线密码：为无线网络设置密码是保护网络安全的关键。

在配置界面中，选择适当的加密方式（如WPA2-PSK）并输入密码。

确保密码是强密码，并定期更换密码以增强网络安全性。

3. 优化无线信号：通过调整路由器的信道设置，可以优化无线信号的传输效果。

选择一个信道上的干扰较少，并且与邻近的无线网络信道相互独立的信道，可以减少无线信号的干扰和干扰。

三、防火墙和网络安全配置1. 配置网络地址转换（NAT）：NAT可以隐藏内部网络的IP地址，提供一定程度的安全性。

在路由器的配置界面中，找到NAT选项，并确保开启NAT功能。

2. 启用防火墙：华为路由器通常配备了内置的防火墙功能。

在配置界面中，找到防火墙选项，并启用防火墙功能。

可以根据具体需求，设置防火墙的规则和策略，以增强网络的安全性。
