安全文明施工图集2(万科版本)

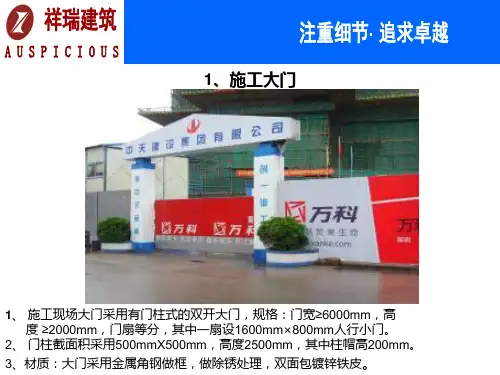

1、施工大门1、 施工现场大门采用有门柱式的双开大门，规格：门宽≥6000mm ，高度≥2000mm ，门扇等分，其中一扇设1600mm ×800mm 人行小门。

2、 门柱截面积采用500mmX500mm ，高度2500mm ，其中柱帽高200mm 。

3、材质：大门采用金属角钢做框，做除锈处理，双面包镀锌铁皮。

2、施工大门岗亭1、 入口处必须设置坚固、美观的门卫室，门卫室应悬挂 “施工现场车辆管理和人员参观管理办法及门卫岗位制度”，并配备办公桌椅、登记本、值班表、紧急联络电话表及警钟系统等。

2、 门卫人员要统一着装并佩戴执勤袖标。

3、入口门卫室应设立安全帽存放区，大门口设有工人出入平卡的刷卡处。

（以万科最新LOGO 为3、工地大门洗车池工地大门口必须作硬地处理，车辆出入口位置设车辆冲洗装置和排水沟，排水沟具有自然散水功能，不能积水，有专人冲洗工地出外的车辆。

4、现场标识牌1、各施工单位工地入口处应设置标识牌，内容包括：工程概况牌、文明施工牌、项目组织架构牌、安全生产牌、消防保卫牌、施工总平面布置图、安全平面布置图、安全生产纪律。

2、标牌尺寸：标牌应设置为长方形，一般尺寸为4000mm×6000mm。

标题字为体为综艺字、正文字体为宋体字；标牌为蓝底白字，牌图采用喷绘布，高清喷绘。

1 32 45、工地围墙（整个项目）1、图1为施工临时围墙、图2为永久性围墙、图3为铁板围墙、图4为泡沫彩钢板围墙。

施工现场优先选用永久性围墙围蔽工地，其次采用钢围板及临时围墙围蔽，对于工地内各总包单位的施工区域围蔽分隔统一使用泡沫彩钢板进行围蔽。

2、工程施工现场周边应设置连续、密闭的围墙。

一般不低于2.5m围墙，其他地方高度也应小于2.0m围蔽.砌筑围墙墙体厚度为240—380mm,围墙不大于6m设置构造柱，截面尺寸不小于400X400mm，围墙内外两侧用水泥砂浆抹面，压光后满刮二道白色防水腻子。

围墙每隔30m设一道伸缩缝，伸缩缝两侧设围墙端柱。

建筑施工现场安全文明施工标准图集
目录
1、木工棚、钢筋棚做法示意图13、电梯井防护图
2、合灰机、搅拌机防护棚做法示意图14、脚手架搭设安全色踢脚板做法
3、安全通道示意图（多层24m以下）15、脚手架内平网设置
4、安全通道示意图（高层24m以上）16、脚手架外排阳角处做法示意图
5、配电箱防雨棚做法示意图Ⅰ17、型钢悬挑双斜支撑系统示意图
6、配电箱防雨棚做法示意图Ⅱ18、落地式接料平台
7、总分箱护栏及地面硬化图19、悬挑式钢平台
8、总分箱护栏及硬化地面尺寸图20、接料平台防护门正立面图
9、楼梯、楼层和阳台临边防护示意图21、接料平台防护门侧面图
10、屋面和楼层临边防护图22、接料平台平面图
11、基坑周边防护栏杆示意图23、限重牌示意图
12、洞口防护图24、轮子锯钢丝网防护板示意图。

安全文明施工标准做法编制李文锋日期2014-06-17初审孙军日期审核彭珂日期批准李升阳日期参与讨论人员:1 目的：'明确传统工艺及新建项目安全文明施工的标准做法，提升安全文明施工形象, 确保安全文明管理常态化。

2适用范围：适用于佛山公司所有在建及新建传统工艺项目。

3编制说明:本标准做法原则上要求所有在建及新建传统工艺项目均按此做法执行4安全文明标准做法:4.1 安全教育及个人安全防护4.2 大门及封闭管理A8 :现场围挡——围墙施工现场必须实行封闭式管理，沿工地四周延续设置围挡，围挡安装不能歪斜。

a、市区主要路段围墙高度》2.5m ;b、一般路段围墙高度》2.0m ;c、场地内生活区与施工区、各标段总包之间的分隔采用封闭围板，高度不低于 1.5米4.3 基坑工程4.4 平面管理4.5 楼层管理4.6 生活区管理4.7 安全管理措施1、佛山公司月度安全文明排名倒数第一的项目负责人、项目工程师需要召回培训；2、本季度发生重伤以及安全事故的项目负责人、项目工程师需要召回培训；3、工地现场材料堆放零乱，场地管理混乱的，予以限期整改；到期依然未能关闭的，予以标段全面停工整改升级；4、工地大门进出打卡、安全帽、安全鞋、工人着装等未按要求管理的，一经检查发现均予以标段全面停工整改；5、楼层内未按要求落实安全文明施工的，一经检查发现予以整栋停工整改；6、新出工作面未按要求落实安全管理的，现场安全问题未及时整改，一经检查发现予以整层局部停工整改；7、工地明显出现重大安全隐患，且屡不整改，将对整个项目进行安全拉闸；8、停工期间，现场只允许进行安全文明施工类整改，不允许进行任何进度类的施工。

5.0安全管理动作5.1各工种书面安全技术交底齐全，影像记录齐全；5.2新入场工人进行三级安全教育齐全，日常安全教育有影像记录；5.3专职安全员按规定持证上岗，年度考核合格；班前安全活动有影像记录；5.4按规定配备专（兼）职安全员；专业性较强的项目，单独编制专项安全措施；5.5各专项方案审批齐全，有详细计算书（如脚手架、基坑等）；5.6定期安全检查记录齐全、问题整改及时，责任落实到人；5.7重大危险源监控记录（动态关注危险源检查情况）；对重大事故隐患整改通知书所列项目按时关闭；5.8文明施工设置要求：a.万科CI体系应设置在工地大门主干道醒目的位置上；b.休息亭、工地卫生间应设置在工地主干道人流经过较多的位置上，且必须设置指示牌和标识；c.楼层吸烟区、楼层卫生间应设置在楼层上人流经过较多的位置上，且必须设置楼层指示牌和标识。

建筑施工现场安全文明施工标准图集1.1基坑周边防护1-1剖面图1.2 结构周边1.2.1结构周边防护栏杆搭设立面图示1.2.2结构周边防护栏杆搭设平面图示根据结构特点不同，安全防护设施的平面布置也不同，具体分以下几种情况。

①结构柱、墙截面尺寸小于500的无悬挑板结构周边防护无悬板平面布置图1②结构柱、墙截面尺寸大于500的无悬挑板板边防护无悬板平面布置图2③悬挑板挑出长度小于500的悬挑板有悬板平面布置图1④悬挑板挑出长度大于500的悬挑板边有悬板平面布置图21.2.3结构周边防护栏杆柱固定方式图示①直接在混凝土楼板上预埋1.4～1.5m的钢管A立杆基础详图1②预埋钢筋头A 立杆基础详图2③预埋短钢管A立杆基础详图3④预埋件（套筒承插式）A立杆基础详图4⑤膨胀螺栓固定式A立杆基础详图5立面图平面图楼面Ф48×3.5钢管1.3 预制混凝土梁、钢梁侧边构件吊装前，预先在梁两端焊接（或螺栓卡压固定）临时立柱，将Ф10以上钢丝绳用花篮螺栓紧绷于临时立柱上作为安全绳，当梁跨度大于8米时，中间应加设临时立柱。

梁桥面临时护栏示意图A混凝土预埋件焊接示意图1.4 楼梯侧边常规的住宅楼、办公楼楼梯可采用钢管扣件搭设防护栏杆，在梯井两端设置通高立杆，然后搭设斜杆即可。

楼梯临边防护立面示意图2181416楼梯临边防护平面示意图2对于特殊的楼梯，如圆弧、单跑、梯井过大的，采用钢筋与预埋件焊接临时栏杆。

楼梯临边防护立面示意图1楼梯临边防护平面示意图11. 5施工电梯、物料提升机楼层出入口两侧边施工电梯、物料提升机楼层卸料平台应采用钢管、扣件搭设，两侧边的防护栏杆也应采用钢管、扣件搭设，同时自上而下加挂安全立网或满扎竹笆或采用层板封闭防护。

立杆Ф48×3.5钢管物料提升机楼层入口防护平面图物料提升机楼层入口防护立面图2 洞口防护应用范围：因工程本身存在或因工序需要而产生的，使人与物有坠落危险而危及人身安全的洞口，均应采取防护措施。

万科安全文明施工统一标准做法(doc 52页)A-2、普通工安全标志牌A-3、钢筋工安全标志牌A-4、木工安全标志牌A-5、架子工安全标志牌A-6、抹灰与砌筑工安全标志牌A-7、水暖工安全标志牌A-8、焊工安全标志牌A-9、电工安全标志牌A-10、一级风险区禁止标志A-11、一级风险区指示标志A-12、二级风险区警示标志A-13、安全区提示标志B、施工现场安全员配置标准B-1、建筑工程及装修工程的安全员按照面积进行配置1、建设工程实行施工总承包的，安全生产领导小组由总承包企业、专业承包企业和劳务分包企业项目经理、技术负责人和专职安全生产管理人员组成；2、1万平方米以下的工程不少于1人；3、1万—5万平方米的工程不少于2人；4、5万平方米以上的工程不少于3人，且按专业配置专职安全生产管理人员；5、建筑工程10万平方米以上设置安全生产管理机构；6、分包单位人员超过50人必须配置专职安全员。

B-2、设备安全工程设备安装工程安全员配置按照合同价进行配置1、5000万元以下的工程不少于1人；2、5000万—1亿元的工程不少于2人；3、1亿及以上的工程不少于3人，且按专业配备专职安全生产管理人员。

B-3、专业承包单位专业承包单位应配置至少1人，并根据所承担的分部分项工程的工程质量与施工危险程度增加。

B-4、劳务分包单位1、劳务分包单位施工人员在50人及以下的，应当配备1名专职安全生产管理人员；2、50—200人的，应当配备2名专职安全生产管理人员；3、200人及以上的，应当配备3名及以上专职安全生产管理人员，并根据所承担的分部分项工程施工危险实际情况增加，不得少于工程施工人员总数的5‰B-5、施工作业班组兼职安全员1、施工作业班组可以设置兼职安全巡查员，对本班组的作业场所进行安全监督检查；2、建筑施工企业应当定期对兼职安全巡查员进行安全教育培训。

B-6、建立安全员佩戴袖标上岗制度。

制度要点要包括以下内容：1、总包、分包等所有进场队伍必须确定安全员；2、项目安全负责人、监理安全负责人、所有施工单位安全员在现场内必须佩戴安全检查袖标；3、项目负责安全管理的工程师要求每天会同总包安全员对现场进行安全检查，过程中需佩戴安全检查袖标；4、项目及监理安全负责人为“安全监督”袖标，总包及专业分包单位安全员为“安全员”袖标；5、袖标样式可参考以下样式，颜色要求红底黄字，宽度14CM，长度可根据实际情况修改。

万科建筑标准工程做法通用图集（全套）万科建筑标准工程做法通用图集第一章:万科地下工程通用图集①防水做法②楼地面③内墙④顶棚第二章:室内装修工程通用图集①楼地面序号名称应用部位工程做法2.1.1 地面1住宅首层门厅、电梯厅、商业、物业管理用房等1.30厚防滑地砖面层（含结合层）（用于商铺内部由业主自理，用于商业服务网点公共走道时须做此道，住宅详装修做法） 2.45厚C20细石混凝土压实抹平3.25厚XPS挤塑聚苯板（隔潮层，并参与绿建节能计算） 4.50厚C20细石混凝土（无结构板，普通回填）；或80厚C25混凝土，内配∅6@200单层双向钢筋（无结构板，大开挖回填）；或钢筋混凝土结构板（有结构板，厚度及配筋详结构，降板100） 5.100厚碎石或碎砖，灌M2.5水泥砂浆，表面随抹找平6.素土夯实，夯实系数不小于0.952.1.2 地面2商业、物管等公共建筑内的卫生间1.30厚防滑地砖面层（含结合层）（用于商铺内部由业主自理，用于商业服务网点公共卫生间时须做此道） 2.1.5厚JS防水涂料在管周、管井、地漏、烟风道等阴角部分涂刷防水附加层，宽度不小于250，卷起高度不小于300,墙角处沿墙高和楼板水平方向 3.最薄处30厚C20细石混凝土找坡，内配∅4间距100钢筋网片,1%坡向地漏 4.25厚XPS挤塑聚苯板（隔潮层，并参与绿建节能计算） 5.1.5厚JS防水涂料,侧墙上翻300，管道穿楼板处 1.5厚JS防水涂料加强（直径200），上翻300。

（楼面防水层向门外延伸500，向门的两侧延伸200） 6.50厚C20细石混凝土压实抹光（无结构板，普通回填）；或80厚C25混凝土压实抹光，内配∅6@200单层双向钢筋（无结构板，大开挖回填）；或钢筋混凝土结构板表面修补平整（有结构板，厚度及配筋详结构，降板130）7.100厚碎石或碎砖，灌M2.5水泥砂浆，表面随抹找平8.素土夯实，夯实系数不小于0.952.1.3 地面3开敞入口空间、架空层地面等10厚防滑地砖（20厚防滑石材），白色水泥膏擦缝（材质及样式详景观或装修图纸）20厚（石材30厚）1：3干硬性水泥砂浆粘结层，表面撒素水泥粉1.5厚JS防水涂料防潮层50厚C20细石混凝土压实抹光（无结构板，普通回填）；或80厚C25混凝土压实抹光，内配∅6@200单层双向钢筋（无结构板，大开挖回填）100厚碎石或碎砖，灌M2.5水泥砂浆，表面随抹找平素土夯实，夯实系数不小于0.952.1.4 地面4电表间1.30厚C20细石砼找平层，压实抹光2.20厚1:3水泥砂浆 3.1.5厚JS防水涂料防潮层，上翻超出完成面300高 4.50厚C20细石混凝土压实抹光（无结构板，普通回填）；或80厚C25混凝土压实抹光，内配∅6@200单层双向钢筋（无结构板，大开挖回填）；或钢筋混凝土结构板表面修补平整（有结构板，厚度及配筋详结构，降板50）5.100厚碎石或碎砖，灌M2.5水泥砂浆，表面随抹找平 6.素土夯实，夯实系数不小于0.952.1.5 地面5管道井1.20厚1：3水泥砂浆找平抹光;（水表间、水暖井等设置有地漏的房间做法改为“最薄处20厚1：3水泥砂浆（掺5%防水剂）找平抹光，1%坡向地漏”）2.1.5厚JS防水涂料防潮层, 上翻超出完成面300高3.50厚C20细石混凝土（无结构板，普通回填）压实抹光；或80厚C25混凝土压实抹光，内配∅6@200单层双向钢筋（无结构板，大开挖回填）；或钢筋混凝土结构板表面修补平整（有结构板，厚度及配筋详结构，降板50） 4.100厚碎石或碎砖，灌M2.5水泥砂浆，表面随抹找平 5.素土夯实，夯实系数不小于0.952.1.6 地面6地上水泵房1.最厚处70厚C20混凝土压实抹光，微坡向地漏或浅地沟 2.1.5厚JS防水涂料, 上翻超出完成面300高3.50厚C20细石混凝土压实抹光（无结构板，普通回填）；或80厚C25混凝土压实抹光，内配∅6@200单层双向钢筋（无结构板，大开挖回填）；或钢筋混凝土结构板表面修补平整（有结构板，厚度及配筋详结构，降板70） 4.100厚碎石或碎砖，灌M2.5水泥砂浆，表面随抹找平 5.素土夯实，夯实系数不小于0.952.1.7 地面7消控室、监控室防静电地面铺贴防静电聚氯乙烯（PVC）地面，由专业厂家施工45厚C20细石混凝土压实抹平25厚XPS挤塑聚苯板（隔潮层，并参与绿建节能计算）50厚C20细石混凝土压实抹光（无结构板，普通回填）；或80厚C25混凝土压实抹光，内配∅6@200单层双向钢筋（无结构板，大开挖回填）；或钢筋混凝土结构板表面修补平整（有结构板，厚度及配筋详结构，降板70）100厚碎石或碎砖，灌M2.5水泥砂浆，表面随抹找平素土夯实，夯实系数不小于0.952.1.8 楼面1 住宅起居室、书房、卧室、餐厅、户内走道等15厚防滑地板系统（详装修设计）60厚C20细石混凝土，压实抹平(内含地暖管）抗裂钢丝网∅3@50x50（在地暖管上方）平铺铝箔辐射层铺保温板（材料及厚度详节能专篇）钢筋混凝土楼板清理干净 2.1.9 楼面2 住宅厨房（带防水层） 1.8~10厚防滑地砖，白色水泥膏擦缝（地砖材质及样式详装修） 2.15厚1:3干硬性水泥砂浆结合层，表面撒水泥粉 3.40厚C20细石混凝土压实抹平(内含地暖管） 4.抗裂钢丝网∅3@50x50（在地暖管上方） 5.平铺铝箔辐射层 6.铺保温板（材料及厚度详节能专篇）7.1.5厚JS 防水涂料,侧墙上翻300，管道穿楼板处1.5厚JS 防水涂料加强（直径200），上翻300。
