测控专业虚拟仪器课程设计说明书题目：多路信号发生器学生姓名：学号：专业：测控技术与仪器班级：指导教师：1.设计题目:多路信号发生器2. 设计目的:1.通过实验让我们更深入了解虚拟仪器的基本原理及观念，掌握利用相关的软、硬件平台完成虚拟仪器设计的方法和步骤。

2.了解虚拟仪器的具体的实际应用。

3. 将所学的知识通过设计信号发生器实验可产生各种波形如正弦波、方波、三角波、锯齿波等；来加深对虚拟仪器技术的深层理解。

3.设计要求:①可输出双路正弦波(方波、三角波)信号,其相位差可调②信号频率、幅值、占空比可调4.基本设计思路:在条件结构中运用“基本函数发生器”模块作为正弦波、方波、三角波信号的发生单元，通过其可设置频率、幅值、相位差及占空比的调节，且经过条件结构即可进行双路、单路等各信号输出的选择，然后用While循环使输出信号连续的动起来，所产生的信号通过波形图来显示，可用DAQ输入模块将信号送入数据采集卡PCI6221再用DAQ输出模块将信号采集回来用波形图显示，便可验证所产生的信号，或通过示波器来验证！5.程序流程图：图1.程序流程图6．设计实现过程:（1）通过“条件结构”来分配通道在程序框图中，右键在编程—结构中如图，即可拖出条件结构，，此条件结构通过设置条件分支来进行通道1、2各种波形信号的选择。

条件分支的设置可在前面板输入控件中选择“滑动杆”连入分支选择中，对其进行属性设置得到通道选择如下图作为所产生波形通道的选择。

在真假选择中通过右键增加输入分支分别为0、1、2、3，对应通道1、2、双通道及公式波形。

将基本函数发生器及其类型放条件结构内，其他输入控件放条件外，以供个条件连线方便使用。

（2）“基本函数发生器”模块及基本参数设置在程序框图中右键选择信号处理如下图(a),选中波形生成找到基本函图(a)数发生器共调用两个，此模块放条件结构内用于产生正弦波、方波、三角波等；“基本函数模块”基本参数设置：在前面板中，击右键，从Express中的数值输入控件中，选择旋钮输入控件，并将其拖入前面板中，之后，按住Ctrl键不放，一次拖动复制八个旋钮（如图（b）），并分别命名为“频率1”、“幅值1”、“幅值2”、“占空比1”、“相位1”，“相位2”、“偏移量1”、“偏移量2”（控制波形的上下平移）尤其是信号类型的输入控件，其中已经包含三角、方波、正弦波、锯齿波，若需要可通过属性中编辑项插入来添加各种波形。

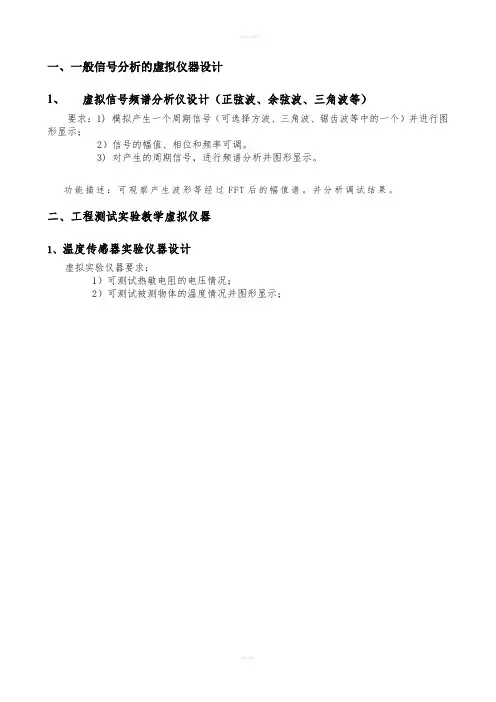

一、一般信号分析的虚拟仪器设计1、虚拟信号频谱分析仪设计（正弦波、余弦波、三角波等）要求：1) 模拟产生一个周期信号（可选择方波、三角波、锯齿波等中的一个）并进行图形显示；2）信号的幅值、相位和频率可调。

3) 对产生的周期信号，进行频谱分析并图形显示。

功能描述：可观察产生波形等经过FFT后的幅值谱。

并分析调试结果。

二、工程测试实验教学虚拟仪器1、温度传感器实验仪器设计虚拟实验仪器要求：1）可测试热敏电阻的电压情况；2）可测试被测物体的温度情况并图形显示；目录第一章虚拟信号频谱分析仪设计 (1)一、前面板设计 (1)二、流程图设计 (2)三、运行检验 (4)第二章温度传感器实验仪器设计 (6)一、设计原理 (6)二、前面板设计 (7)三、流程图设计 (7)四、运行检验 (10)第三章总结与心得 (11)第四章参考文献 (12)第一章虚拟信号频谱分析仪设计一、前面板设计1、五个输入型数字控件五个输入型数字控件供使用者键入生成采样频率、初始相位、信号幅值、采样点数、信号频率。

操作：控制>>数值>>数值输入控件五次，得到五个输入型数字控件，分别标记为“信号频率”、“采样频率”、“采样点数”、“信号幅值”和“初始相位”。

2、两个输出显示型图形控件输出显示型图形控件用来显示所产生的各类波形以及各类波形的FFT图。

操作：控制>>图形>>波形图表输出控件，调入图形控件。

其横轴为时间轴。

应考虑到生成的信号频率跨度大，在0.1Hz一10kHz范围内，其周期跨度也大，在10s～0.1ms范围内；纵轴为电压轴，生成信号幅值的范围应充满整个显示画面，故选用“波5形图表”显示器。

3、两个开关控件操作：控制>>布尔>>确定按钮，调入开关按钮控件，标记为“复位”。

操作：控制>>布尔>>确定按钮，调入开关按钮控件，标记为“停止”。

4、一个下拉列表操作：控制>>下拉列表与枚举>>文本下拉列表，调入文本下拉列表控件，对其进行编辑项设置，分别为正弦波，三角波，方波，锯齿波。

虚拟仪器设计知识点虚拟仪器是一种基于计算机软硬件的测量和控制系统，它使用计算机作为中心处理单元，将传感器、执行器和仪器控制信号进行实时的数字处理和分析。

虚拟仪器的设计涉及多个知识点，本文将分别介绍这些知识点，包括虚拟仪器的概念、功能、设计原则以及在不同领域中的应用。

一、虚拟仪器的概念虚拟仪器是一种基于计算机技术的仪器系统，将传统仪器中硬件部分用软件实现，通过计算机控制并完成测量、分析和控制等任务。

虚拟仪器通过软件定义仪器的功能，实时采集、处理和显示数据，具有灵活性、可重构性和可扩展性等特点。

二、虚拟仪器的功能虚拟仪器常见的功能包括测量、分析、控制和数据处理等。

其中，测量功能是虚拟仪器的核心，可以实现各种物理量的测量、采集和监测，如电压、电流、温度等；分析功能可以对采集到的数据进行实时分析和处理，如频谱分析、波形显示等；控制功能可以通过计算机软件实现对执行器的控制和调节，如机器人、自动化生产线的控制等；数据处理功能可以对采集的数据进行处理和存储，如数据录制、数据传输和数据分析等。

三、虚拟仪器的设计原则虚拟仪器的设计需要遵循一些原则，以确保其功能的可靠性和性能的优越性。

首先，应该根据实际需求选择适当的硬件平台和软件开发环境，如选择合适的传感器、执行器和数据采集卡等硬件设备，并结合软件开发平台进行系统设计；其次，需要制定清晰的系统架构和设计规范，确保系统的稳定性和可扩展性；此外，还应考虑虚拟仪器的易用性和人机交互性，提高用户的使用体验。

四、虚拟仪器在不同领域中的应用虚拟仪器的应用广泛涵盖科研、工业控制、教育培训、医疗等领域。

在科研领域，虚拟仪器可以实现对各种物理量的实时测量和数据处理，为科学研究提供可靠的实验平台；在工业控制领域，虚拟仪器可以实现对生产线的监测和控制，提高生产效率和质量；在教育培训领域，虚拟仪器可以模拟实验环境，帮助学生进行实验操作和数据分析；在医疗领域，虚拟仪器可以实现对患者的监护和治疗，提高医疗水平和效率。

虚拟仪器设计课程设计前言本文是一份虚拟仪器设计课程设计，旨在帮助学生深入理解仪器设计的基本原理和技术方法。

本课程设计涵盖了仪器设计的各个方面，包括设计需求分析、硬件设计、软件设计和系统集成等内容。

通过这些内容的学习，学生将能够掌握虚拟仪器设计的核心技能，并为未来的相关工作做好充分的准备。

课程目标1.掌握虚拟仪器设计的基本原理和技术方法；2.能够独立完成虚拟仪器设计的需求分析、硬件设计、软件设计和系统集成等工作；3.能够运用所学知识解决实际问题；4.能够与其他工程师合作，共同完成复杂的仪器设计任务。

课程内容第一部分：设计需求分析1.产品需求分析2.用户需求分析3.竞品分析4.市场分析第二部分：硬件设计1.芯片选型2.电路设计3.原理图设计4.PCB设计5.测试验证第三部分：软件设计1.系统架构设计2.编程语言选型3.算法设计4.UI设计5.测试验证第四部分：系统集成1.硬件和软件的对接2.系统调试和测试3.性能优化和改进课程大纲第一周：课程介绍和需求分析课程介绍1.课程安排和教学目标的介绍；2.本课程在虚拟仪器设计中的作用；3.讲授虚拟仪器设计的基本原理和技术方法。

需求分析1.产品需求分析；2.用户需求分析；3.竞品分析；4.市场分析。

第二周：硬件设计芯片选型1.芯片类型的介绍；2.如何选择适合的芯片。

电路设计1.安全性设计；2.电源和地线的设计；3.信号处理电路的设计。

原理图设计1.如何绘制原理图；2.使用EDA工具完成原理图设计。

PCB设计1.PCB的布局和丝印的设置；2.PCB的钻孔和铜皮的制作。

测试验证1.PCB电路板的功能测试；2.确定设计是否满足要求。

第三周：软件设计系统架构设计1.架构设计的需求；2.系统模块的划分和调度。

编程语言选型1.语言特点的介绍；2.如何选择适合的编程语言。

算法设计1.算法的作用和分类；2.如何编写高效的算法。

UI设计1.UI设计的需求；2.使用Qt完成UI设计。

虚拟仪器设计课程设计背景介绍随着科技不断进步，虚拟仪器的应用越来越广泛，如医学影像、机器人控制等。

在工程领域，虚拟仪器已成为检测、测量以及仪器控制的一种重要手段。

因此，虚拟仪器的设计与开发已经成为一个热门的研究领域。

本课程旨在通过虚拟仪器的设计来加强学生对仪器的认识，并提高其对实验数据处理和分析的能力。

课程目标本课程的主要目标是使学生掌握虚拟仪器的设计和开发过程，并具备以下能力：1.熟悉虚拟仪器设计的背景、基础理论和相关技术2.了解虚拟仪器的软硬件系统3.掌握虚拟仪器系统开发的基本流程和方法4.具备虚拟仪器系统开发的实践能力5.能够分析虚拟仪器系统的性能和特点课程大纲第一章：虚拟仪器概述本章主要介绍虚拟仪器的基本概念、应用领域、发展历程和未来发展趋势。

第二章：虚拟仪器系统架构本章主要介绍虚拟仪器的软硬件系统组成及其基本原理。

第三章：虚拟仪器设计基础本章主要介绍虚拟仪器设计的基础理论，包括信号处理、数据采集、仪器控制等方面。

第四章：虚拟仪器系统开发本章主要介绍虚拟仪器系统的开发流程和方法，包括需求分析、系统设计、应用开发等方面。

第五章：虚拟仪器系统性能分析本章主要介绍如何对虚拟仪器系统进行性能分析，包括响应时间、数据精度、系统可靠性等方面。

第六章：虚拟仪器应用案例本章主要介绍虚拟仪器在不同领域中的应用案例，如医学影像、机器人控制等。

课程教材1.《虚拟仪器基础与应用》2.《虚拟仪器开发与应用》3.《虚拟仪器原理及应用案例》课程考核1.课程论文：50%2.课堂参与度：20%3.课程项目：20%4.课程作业：10%总结通过本课程的学习，学生将会掌握虚拟仪器的基本概念和原理，了解虚拟仪器的软硬件系统，掌握虚拟仪器系统开发的基本流程和方法，并具备虚拟仪器系统开发的实践能力。

同时，本课程还将介绍虚拟仪器在不同领域中的应用案例，帮助学生更好地了解虚拟仪器在实践中的运用。

虚拟仪器系统的设计方案在当今科技迅速发展的时代，虚拟仪器系统作为一种高效、灵活且功能强大的测试与测量解决方案，正逐渐在各个领域展现出其独特的优势。

虚拟仪器系统通过将计算机技术与传统仪器功能相结合，实现了对物理量的精确测量、数据采集、分析处理以及结果显示等一系列操作。

接下来，让我们深入探讨一下虚拟仪器系统的设计方案。

一、需求分析在设计虚拟仪器系统之前，首先需要对应用场景和具体需求进行全面的分析。

这包括确定要测量的物理量类型（如电压、电流、温度、压力等）、测量范围、精度要求、采样频率、数据处理和分析的方法，以及用户界面的功能和操作方式等。

例如，如果是用于工业自动化生产线上的质量检测，可能需要对多个参数进行高速、高精度的实时测量，并能够快速判断产品是否合格；而在科研实验中，可能更注重对复杂信号的深入分析和处理，对数据的准确性和分辨率要求较高。

二、硬件选择1、传感器根据需求分析确定的测量物理量，选择合适的传感器。

传感器的类型繁多，如电阻式传感器、电容式传感器、电感式传感器、光电式传感器等。

其性能指标如灵敏度、线性度、重复性、稳定性等都需要与测量要求相匹配。

2、数据采集卡数据采集卡是将传感器输出的模拟信号转换为数字信号并传输给计算机的关键部件。

选择数据采集卡时需要考虑采样频率、分辨率、通道数、输入范围等参数。

高采样频率和高分辨率能够提供更精确的测量结果，但也会增加成本。

3、计算机计算机作为虚拟仪器系统的核心，其性能直接影响系统的运行效率和稳定性。

一般来说，需要具备较高的处理器速度、足够的内存和存储空间，以满足数据处理和存储的需求。

三、软件设计1、编程语言常用的虚拟仪器开发语言有 LabVIEW、C+＋、Python 等。

LabVIEW 以其图形化编程的特点，易于上手和直观展示程序流程，被广泛应用于虚拟仪器系统的开发；C+＋和 Python 则具有更强大的功能和灵活性，适用于复杂的系统开发。

2、程序架构设计合理的程序架构，包括数据采集模块、数据处理模块、结果显示模块和用户交互模块等。

虚拟仪器系统的设计方案摘要：本文旨在提出一种虚拟仪器系统的设计方案，该方案能够模拟和替代传统实物仪器，在教学和实验环境中具有重要的应用价值。

首先介绍了虚拟仪器系统的背景和意义，然后对系统的整体设计进行了详细阐述，包括硬件部分和软件部分的设计。

接着对系统的功能和特点进行了介绍，以及其在教育、科研和生产实践中的应用前景。

最后，对该方案的实施和进一步研究方向进行了展望。

1. 引言虚拟仪器系统是一种基于计算机技术的模拟和替代实物仪器的系统。

传统实物仪器存在诸多问题，如高昂的成本、占用大量空间、使用和维护麻烦等。

而虚拟仪器系统通过软硬件相结合的方式，可以提供精确的测量和实验环境，具有可重复、可扩展、便携等优点，成为实验室教学、科研和生产实践中不可或缺的工具。

2. 系统设计2.1 硬件部分虚拟仪器系统的硬件部分包括计算机、外围设备和传感器。

计算机是系统的核心，用于运行虚拟仪器的软件，同时也负责数据的处理和存储。

外围设备包括显示器、键盘、鼠标等，用于与用户进行交互。

传感器用于实时采集物理量，并将其转化为数字信号，供计算机进行处理。

2.2 软件部分虚拟仪器系统的软件部分主要包括图形用户界面和测量控制模块。

图形用户界面提供友好的操作界面，使用户能够直观地进行操作和观察实验结果。

测量控制模块负责对外部传感器的数据进行采集和处理，然后通过图形用户界面展示给用户。

3. 功能和特点虚拟仪器系统具有以下功能和特点：3.1 灵活性虚拟仪器系统能够灵活地模拟不同的实物仪器，根据用户需求进行定制。

用户可以根据实际情况选择不同的传感器和测量模块，满足各种实验和测量需求。

LabVIEW中的虚拟仪器设计和开发LabVIEW（Laboratory Virtual Instrument Engineering Workbench）是一款由国家仪器公司（National Instruments）开发的图形化编程平台，用于虚拟仪器设计和开发。

本文将介绍LabVIEW中的虚拟仪器设计和开发的基本原理、应用场景以及开发流程。

一、LabVIEW虚拟仪器设计的基本原理在LabVIEW中，虚拟仪器是由各种测量和控制模块组成的图形化程序，它们模拟了真实世界中的各种仪器和设备。

LabVIEW通过将这些模块连接起来形成数据流图（Dataflow Diagram），实现了虚拟仪器的设计和开发。

虚拟仪器的设计和开发过程中，首先需要选择和配置合适的模块，例如传感器、数据采集卡、执行器等。

然后利用LabVIEW提供的各种模块库，通过简单的拖拽、连接和配置，实现虚拟仪器中各个模块之间的功能关联。

LabVIEW的编程语言是一种图形化语言，称为G语言（G-language）。

用户可以使用G语言来编写虚拟仪器的程序，利用各个模块的输入和输出来实现数据采集、信号处理、控制执行等功能。

G语言的编程方法与传统的文本编程语言有所不同，它更加直观、易于理解，即使是对于没有编程经验的用户也能够很快上手。

二、LabVIEW虚拟仪器设计的应用场景LabVIEW的虚拟仪器设计和开发广泛应用于各个领域的科学研究、工程实验和生产制造等环节。

以下是几个典型的应用场景：1. 科学实验室：LabVIEW可以用于设计和开发各种科学实验的虚拟仪器，例如物理实验、化学实验、生物实验等。

通过LabVIEW可以实现实时数据采集、信号处理、曲线绘制、数据分析等功能，帮助科学家和研究人员更好地进行实验和研究工作。

2. 工程测试：LabVIEW可以作为工程测试的核心工具，用于开发各种测试仪器的虚拟化解决方案。

它支持多种通信协议和接口，可以与各种传感器、仪器和设备进行数据交互。

虚拟仪器综合设计实验报告# 虚拟仪器综合设计实验报告## 1. 实验目的本实验的目的是通过使用虚拟仪器进行综合设计，深入了解虚拟仪器的原理和应用，以及掌握虚拟仪器在实际工程中的应用。

## 2. 实验器材- 虚拟仪器软件- 电脑## 3. 实验原理虚拟仪器是一种使用软件实现的仪器，可以模拟各种传感器和控制器的功能。

虚拟仪器通过模拟和处理电子信号，实现数据采集、分析和控制等功能，广泛应用于科研实验、工程设计和教学等领域。

## 4. 实验内容本次实验的内容是设计一个虚拟测温仪器。

虚拟测温仪器可以模拟实际测温仪器的功能，通过传感器采集温度数据，并进行实时显示和记录。

具体实验步骤如下：1. 搭建虚拟测温仪器的硬件模型，包括传感器和显示器。

2. 编写虚拟测温仪器的软件代码，实现温度数据的采集和显示。

3. 运行虚拟测温仪器，并进行验证和测试。

## 5. 实验结果与分析经过实验，我们成功搭建了虚拟测温仪器，并编写了相应的软件代码。

在实验过程中，我们通过模拟环境中温度的变化，观察到虚拟测温仪器可以实时采集和显示温度数据，并且数据的准确性较高。

通过对比实际测温仪器的测量结果，我们发现虚拟测温仪器的测量误差较小，可达到工业标准要求。

这说明虚拟仪器在温度测量方面具有较好的稳定性和精度。

## 6. 实验心得通过参与本次虚拟仪器综合设计实验，我对虚拟仪器的原理和应用有了更深入的了解。

虚拟仪器在科研和工程设计中具有广泛的应用前景，可以满足实验要求并减少设备的物理建造成本，同时还可以提高实验的安全性和可重复性。

此外，虚拟仪器还具有软件的优势，可以方便地进行数据处理和分析，为科研和工程设计提供更多的便利。

总的来说，本次实验让我深入了解了虚拟仪器的原理和应用，并提高了我在实验设计和数据处理方面的能力。

这将对我的未来科研和工程设计工作有很大帮助。

## 7. 参考文献无。

电气工程中的虚拟仪器设计与使用方法随着科技的发展和数字化的进步，虚拟仪器在电气工程中的应用逐渐受到重视。

虚拟仪器是指利用计算机软、硬件来模拟和实现传统的物理仪器功能，通过数据采集、信号处理、控制等方式，完成电气工程中的测量、分析、控制等任务。

本文将详细介绍电气工程中虚拟仪器的设计与使用方法。

一、虚拟仪器的设计方法1. 硬件组成设计：虚拟仪器的硬件指的是计算机与各种外设、传感器的结合。

在设计虚拟仪器的硬件组成时，需根据具体需求选择适合的外设和传感器，以满足所要测量、控制的对象和参数。

例如，如果需要测量温度，则应选择合适的温度传感器；如果需要控制某个设备，则应考虑使用可编程逻辑控制器（PLC）等设备。

2. 软件开发设计：虚拟仪器的软件是实现仪器功能的核心。

软件开发需要根据实际需求，选择合适的开发平台和编程语言，并进行相关的算法设计和功能模块开发。

常用的虚拟仪器软件开发平台包括LabVIEW、MATLAB 等。

3. 用户界面设计：用户界面是虚拟仪器与用户交互的窗口。

设计用户界面时，需要考虑界面的友好性、易用性和可靠性。

可以采用图像、图形、按钮、滑动条等直观的界面元素，以便用户能够方便地操作和获取所需信息。

二、虚拟仪器的使用方法1. 数据采集与处理：虚拟仪器可以通过各种传感器采集待测量信号，并将其转化为计算机可处理的数字信号。

在数据采集过程中，应注意选择合适的采样频率和精度，以确保采集到准确的数据。

采集到的数据可以通过数字滤波、模拟滤波、傅里叶变换等算法进行处理和分析，从而得到有用的信息。

2. 信号生成与控制：虚拟仪器可以根据需求生成各种波形信号，并应用于测试对象，用于测试、分析和控制。

通过设置虚拟仪器的输出参数，可以生成正弦、方波、脉冲等各种信号，并通过输出接口发送给被测对象。

此外，虚拟仪器还可以根据输入信号进行控制，实现自动化控制和调节。

3. 数据分析与显示：虚拟仪器可以对采集到的数据进行分析和处理，得到所需的结果。

虚拟仪器设计计算器设计步骤及方法一、设计思想：.创立3个字符串显示控件num1，num2，num3，其中：1、第一个输入数据存储在num1中2、第二个输入数据存入num2中3、将其赋给 num3，并使num2为空，以便输入的数据存入num24、一切的运算是在num1和 num3间停止5、运算结果都赋给result，同时赋给num1，用于下一次的运算.创立4个布尔开关按钮change，change1，change2，change3，其中：1、Change的真假用来判别是第一个数据还是第二个数据2、change1的功用是在输入=，运算完后，不需求初始化即可停止下一次运算3、change2用来去掉数据小数末尾的04、change3用来保证backspace键仅对输入的数据有效，对运算结果有效.创立2个数值显示控件type1，type2，并区分在其前面板的属性——数据类型——表示法中选择U8其中：1、type1用来存储运算符号2、type2用来保证延续〝+、-、*、/〞的正确性3、一切的运算结果都赋给result4、result经过去零处置后失掉result1，将数据显示在前面板上。

二、完成进程1、面板按键的设计及感应首先，在前面板上树立一个簇然后在簇中再树立布尔量，复制20个以满足键的需求〔0--9十个数字键，一个小数点键，一个等号键，四那么运算键，一个开方键，一个倒数键，一个反号键，一个清零键及一个参与键并留意按键的顺序〕。

将按键给值并作适当的美化处置在前面板中经过将簇中元素按发生的顺序组成一个一维数组，这样就完成了每个键与数字(0--20)之间的对应。

每次按下一个键时，经过查找出对应的键并把结果(对应的数字)衔接到一个case结构，然后执行对应case结构中的顺序，至此就完成了对一个键的感应进程。

2、数字的键入〔0~8键入1~9数字〕由于第一个输入和第二个输入所寄存的中央不同〔第一个存于num1，第二个存于num2→mun3再清空num2〕，所以有必要对此分开处置。
