新规范最全构造配筋表

板配筋计算表
板配筋计算表通常用于计算楼板配筋所需的各项参数和结果。

这个表格一般会包括以下内容：
1.楼板尺寸：包括楼板的长度、宽度和厚度。

2.楼板荷载：包括楼板上的静载和活载，以及楼板的自重等。

3.混凝土强度等级：表示楼板所使用混凝土的强度，通常以兆帕（MPa）为单位。

4.钢筋种类和规格：包括钢筋的直径、间距和数量等。

5.计算结果：包括楼板配筋所需的各项参数，如钢筋的面积、直径、间距和数量等。

通过这个表格，可以方便地查找到所需的各种配筋参数，从而为施工提供准确的依据。

在填写表格时，需要注意以下几点：
1.确保填写的内容准确无误，特别是楼板尺寸、荷载和混凝土强度等级等关键参数。

2.对于钢筋的种类和规格，需要选择符合工程标准和规范的产品。

3.在计算过程中，需要注意单位的换算和计算公式的正确使用。

4.对于计算结果，需要认真核对并确保满足工程要求。

总之，板配筋计算表是工程中非常重要的文件之一，需要认真填写并妥善保存。

板的配筋率规范规定、各类构件配筋率表格、板的构造详图构造钢筋钢筋混凝土结构中，按照构造需要设置的钢筋，相对于受力钢筋而言。

构造钢筋不承受主要的作用力，只起维护、拉结，分布作用。

构造钢筋的类型有：分布筋，箍筋，拉筋，构造腰筋，架立筋等。

混凝土结构设计规范GB 50010-2002 表9.5.1第9.5.1条 钢筋混凝土结构构件中纵向受力钢筋的配筋百分率不应小于表9.5.1规定的数值。

钢筋混凝土结构构件中纵向受力钢筋的最小配筋百分率(%) 表9.5.1受力类型 最小配筋百分率全部纵向钢筋 0.6 受压构件一侧纵向钢筋 0.2 受弯构件、偏心受拉、轴心受拉构件一侧的受拉钢筋 0.2和45f t/f y中的较大值 注：1受压构件全部纵向钢筋最小配筋百分率，当采用HRB400级、RRB400级钢筋时，应按表中规定减小0.1；当混凝土强度等级为C60及以上时，应按表中规定增大0.1；2偏心受拉构件中的受压钢筋，应按受压构件一侧纵向钢筋考虑；3受压构件的全部纵向钢筋和一侧纵向钢筋的配筋率以及轴心受拉构件和小偏心受拉构件一侧受拉钢筋的配筋率应按构件的全截面面积计算；受弯构件、大偏心受拉构件一侧受拉钢筋的配筋率应按全截面面积扣除受压翼缘面积(b'f-b)h'f后的截面面积计算；4当钢筋沿构件截面周边布置时，"一侧纵向钢筋"系指沿受力方向两个对边中的一边布置的纵向钢筋。

混凝土结构设计规范GB 50010-2002 9.5.2第9.5.2条对卧置于地基上的混凝土板，板中受拉钢筋的最小配筋率可适当降低，但不应小于0.15%。

混凝土结构设计规范GB 50010-2002 9.5.2第9.5.3条 预应力混凝土受弯构件中的纵向受拉钢筋配筋率应符合下列要求：M u≥Mcr (9.5.3) 式中Mu--构件的正截面受弯承载力设计值，按本规范公式(7.2.1-1)、(7.2.2-2)或公式(7.2.5)计算，但应取等号，并将M以Mu代替；Mcr--构件的正截面开裂弯矩值，按本规范公式(8.2.3-6)计算。

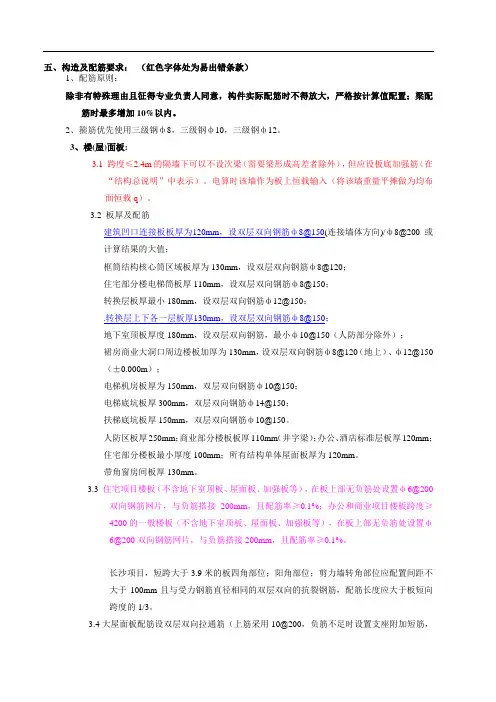

五、构造及配筋要求：（红色字体处为易出错条款）1、配筋原则：除非有特殊理由且征得专业负责人同意，构件实际配筋时不得放大，严格按计算值配置；梁配筋时最多增加10%以内。

2、箍筋优先使用三级钢ф8，三级钢ф10，三级钢ф12。

3、楼(屋)面板:3.1跨度≤2.4m的隔墙下可以不设次梁（需要梁形成高差者除外），但应设板底加强筋（在“结构总说明”中表示）。

电算时该墙作为板上恒载输入（将该墙重量平摊做为均布面恒载q）。

3.2 板厚及配筋建筑凹口连接板板厚为120mm，设双层双向钢筋ф8@150(连接墙体方向)/ф8@200或计算结果的大值；框筒结构核心筒区域板厚为130mm，设双层双向钢筋ф8@120；住宅部分楼电梯筒板厚110mm，设双层双向钢筋ф8@150；转换层板厚最小180mm，设双层双向钢筋ф12@150；.转换层上下各一层板厚130mm，设双层双向钢筋ф8@150；地下室顶板厚度180mm，设双层双向钢筋，最小ф10@150（人防部分除外）；裙房商业大洞口周边楼板加厚为130mm，设双层双向钢筋ф8@120（地上）、ф12@150（±0.000m）；电梯机房板厚为150mm，双层双向钢筋ф10@150；电梯底坑板厚300mm，双层双向钢筋ф14@150；扶梯底坑板厚150mm，双层双向钢筋ф10@150。

人防区板厚250mm；商业部分楼板板厚110mm（井字梁）；办公、酒店标准层板厚120mm；住宅部分楼板最小厚度100mm；所有结构单体屋面板厚为120mm。

带角窗房间板厚130mm。

3.3 住宅项目楼板（不含地下室顶板、屋面板、加强板等），在板上部无负筋处设置ф6@200双向钢筋网片，与负筋搭接200mm，且配筋率≥0.1%；办公和商业项目楼板跨度≥4200的一般楼板（不含地下室顶板、屋面板、加强板等），在板上部无负筋处设置ф6@200双向钢筋网片，与负筋搭接200mm，且配筋率≥0.1%。

板的配筋率规规定、各类构件配筋率表格、板的构造详图构造钢筋钢筋混凝土结构中，按照构造需要设置的钢筋，相对于受力钢筋而言。

构造钢筋不承受主要的作用力，只起维护、拉结，分布作用。

构造钢筋的类型有：分布筋，箍筋，拉筋，构造腰筋，架立筋等。

混凝土结构设计规GB 50010-2002 表9.5.1第9.5.1条钢筋混凝土结构构件中纵向受力钢筋的配筋百分率不应小于表9.5.1规定的数值。

钢筋混凝土结构构件中纵向受力钢筋的最小配筋百分率(%) 表9.5.1混凝土结构设计规GB 50010-2002 9.5.2第9.5.2条对卧置于地基上的混凝土板，板中受拉钢筋的最小配筋率可适当降低，但不应小于0.15%。

混凝土结构设计规GB 50010-2002 9.5.2第9.5.3条预应力混凝土受弯构件中的纵向受拉钢筋配筋率应符合下列要求：M u≥Mcr(9.5.3)式中Mu--构件的正截面受弯承载力设计值，按本规公式(7.2.1-1)、(7.2.2-2)或公式(7.2.5)计算，但应取等号，并将M以Mu代替；Mcr--构件的正截面开裂弯矩值，按本规公式(8.2.3-6)计算。

混凝土结构设计规GB 50010-2002 10.1.6第10.1.6条当现浇板的受力钢筋与梁平行时，应沿梁长度方向配置间距不大于200mm且与梁垂直的上部构造钢筋，其直径不宜小于8mm，且单位长度的总截面面积不宜小于板中单位宽度受力钢筋截面面积的三分之一。

该构造钢筋伸入板的长度从梁边算起每边不宜小于板计算跨度l0的四分之一(图10.1.6)。

混凝土结构设计规GB 50010-2002 10.1.7第10.1.7条对与支承结构整体浇筑或嵌固在承重砌体墙的现浇混凝土板，应沿支承周边配置上部构造钢筋，其直径不宜小于8mm,间距不宜大于200mm，并应符合下列规定：1现浇楼盖周边与混凝土梁或混凝土墙整体浇筑的单向板或双向板，应在板边上部设置垂直于板边的构造钢筋，其截面面积不宜小于板跨中相应方向纵向钢筋截面面积的三分之一；该钢筋自梁边或墙边伸入板的长度，在单向板中不宜小于受力方向板计算跨度的五分之一；在双向板中不宜小于板短跨方向计算跨度的四分之一；在板角处该钢筋应沿两个垂直方向布置或按放射状布置；当柱角或墙的阳角突出到板且尺寸较大时，亦应沿柱边或墙阳角边布置构造钢筋，该构造钢筋伸入板的长度应从柱边或墙边算起。

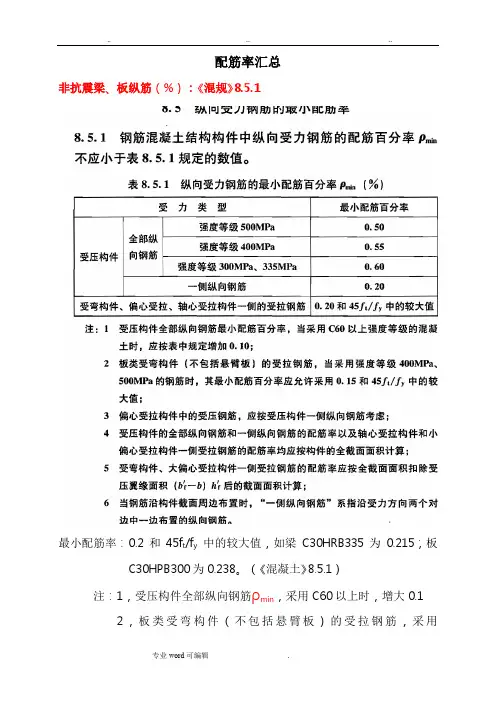

配筋率汇总非抗震梁、板纵筋（%）：《混规》8.5.1最小配筋率：0.2和45f t/f y中的较大值，如梁C30HRB335为0.215；板C30HPB300为0.238。

（《混凝土》8.5.1）注：1，受压构件全部纵向钢筋ρmin，采用C60以上时，增大0.1 2，板类受弯构件（不包括悬臂板）的受拉钢筋，采用400MPa、500MPa钢筋时，ρmin采用0.15和45f t/f y较大值；3，卧置于地基上的基础底板为0.15最大配筋率：根据界限受压区高度算得，如C30HRB335为2.62；ρmax=ξb*α1*f c/f y=0.550*1.0*14.3/300=0.0262=2.62%抗震梁、板纵筋（%）：最小配筋率：（《混凝土》11.3.6）11.3.6 框架梁的钢筋配置应符合下列规定：1、纵向受拉钢筋的配筋率不应小于表11.3.6-1规定的数值：注：1，表中C30,小括号内数值:HRB335，中扩号: HRB400,大扩号: HRB5002，框架梁端截面底部和顶部纵筋截面积比值，一级不应小于0.5，二三级不应小于0.3（下部纵筋不宜过少）;A S 底/A S 顶≥0.5(0.3)最大配筋率：2.5%，《混凝土》11.3.7《抗规》6.3.4-1梁内受扭纵筋（%）：最小配筋率：85f t /f y ，C30HRB335为0.404。

（《混凝土》9.2.5）梁内箍筋（%）：最小配箍率：非抗震24f t/f y，受扭时28f t/f y，C30HPB300分别为0.127和0.148。

（《混凝土》9.2.9，9.2.10）抗震，一级30f t/f y，二级28f t/f y，三四级26f t/f y（《混凝土》11.3.9）向受压钢筋多于4根时，应设置复合箍筋。

非抗震柱纵筋（%）：最小配筋率：一侧0.2；全部0.6。

《混凝土》8.5.1（注意同梁）最大配筋率：不宜5%，不应6%，《混凝土》9.3.1抗震柱纵筋（%）：最小配筋率：（《混凝土》11.4.12）（《抗规》6.3.7）注：2，采用335MPa、400MPa时可增加0.1和0.05，采用C60以上时，增大0.13，IV类场地较高的高层建筑增加0.1；（）最大配筋率：5%，《混凝土》11.4.13 、《抗规》6.3.8-3剪跨比不大于2的一级框架的柱，每侧不宜大于1.2%柱内箍筋（%）：加密区最小体积配箍率（%）：（《混凝土》11.4.17）C35 : 16.7 N/mm2注：1，表中数值按C30混凝土HPB300箍筋算得(ρV≥λv fc/fyv) 2，混凝土强度等级高于C60时、框支柱时、剪跨比小于2时见规范《混凝土》11.4.17：箍筋加密区的体积配筋率应符合下列规定：（注意条文说明第388页）剪力墙（%）：非抗震：0.2 （《混凝土》9.4.4、5）抗震：一、二、三级0.25；四级0.2；框-剪0.25；部分框支0.3 （《混凝土》11.7.14《抗规》6.4.3、6.5.2）梁中配筋要求：纵筋：《混凝土》9.2.1（注意4.2.7条文）、6、13；11.3.6、7；《抗震》6.3.3、4箍筋：《混凝土》9.2.9、11；11.3.6、8、9；《抗震》6.3.4-3柱中配筋要求：纵筋：《混凝土》9.3.1；11.4.12、13；《抗震》6.3.7、8柱中箍筋：《混凝土》9.3.2；11.4.12、14、15、17、18；《抗震》6.3.7、9、1011.4.12-2《抗规》6.3.7-2轴压比：《混凝土》11.4.16 《抗规》6.3.6墙中配筋要求：水平、竖向分布筋：《混凝土》9.4.2、4、5、6；11.7.14、15、18、19《抗震》6.4.3、4、5、6、9；框架抗震墙6.5.1、2墙轴压比：《抗规》6.4.5 《混规》11.7.17轴压比限值：《混规》11.7.16 《抗规》6.4.2（新修订全高）分项系数1.2柱体积配箍率的计算（《混凝土》6.6.3）：梁配箍率的计算（《混凝土》9.2.9）：板配筋率的计算墙配筋率的计算（《混凝土》9.4.4）：配箍率在混凝土结构中，配箍率是用来体现箍筋相对于混凝土的含量，分体积配箍率和面积配箍率。

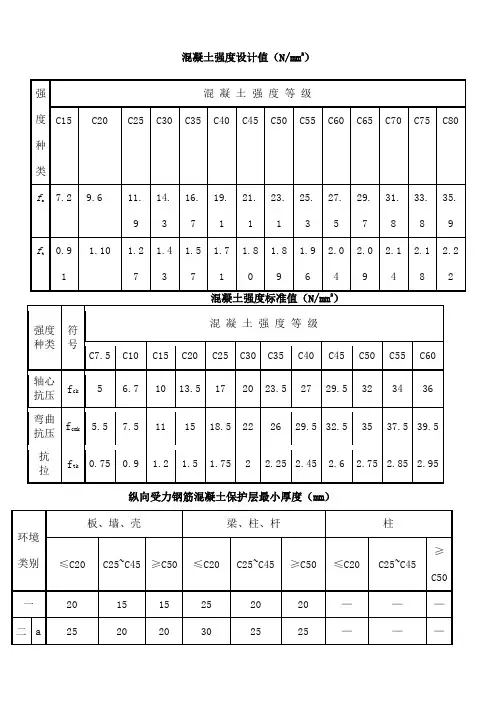

混凝土强度设计值（N/mm2）
纵向受力钢筋混凝土保护层最小厚度（mm）
现浇钢筋混凝土房屋适用最大高度（m）
钢筋的计算截面面积及公称质量表
每米板宽内的钢筋截面面积表
梁内钢筋排成一排时的钢筋最多根数
梁受集中荷载时的附加箍筋
每根附加吊筋承受集中荷载能力
梁受集中荷载时的附加吊筋
每米箍筋实配面积
钢筋混凝土结构构件中纵向受力钢筋的最小配筋百分率（%）
框架柱全部纵向受力钢筋最小配筋百分率（%）
框架梁纵向受拉钢筋的最小配筋白分率（%）
柱箍筋加密区的箍筋最小配箍特征值λν（ρν=λνf c/f w）
框架柱每侧纵向受力钢筋最大根数
纵向受拉钢筋的最小锚固长度
300~450宽框架梁受扭钢筋配筋方法
框架柱、框架梁加密区箍筋间距及直径
估算板厚度h/l
估算梁截面（高跨比h/l）
粱的最大高跨比l0/h值
框架柱的界面形式一般采用矩形、方形、圆形或多边形等。

截面宽度和高度：
非抗震设计时均不宜小于250mm，抗震设计时均不宜小于300mm；
圆柱截面直径及多边形截面的内切圆直径不宜小于350mm；
错层处框架柱的截面高度不小于600mm。

截面高度与宽度的比值不宜大于3。

框架柱的截面宜满足L0/bc≤30；L0/hc≤25；
（L0为柱的计算长度；bc, hc分别为柱截面宽度和高度）。

框架柱的剪跨比宜大于2。

地震作用下弹性层间位移角的限值
受弯构件允许挠度
伸缩缝的最大间距(m)
A级高度高层建筑高宽比的限值
墙体自重表
非法定计量单位与法定计量单位换算关系。

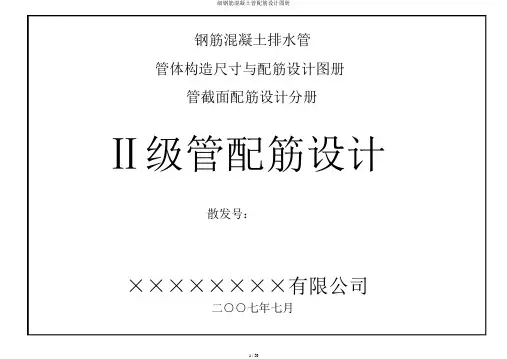

钢筋混凝土排水管管体构造尺寸与配筋设计图册管截面配筋设计分册Ⅱ级管配筋设计散发号：××××××××有限公司二○○七年七月截面配筋设计说明1. 序言钢筋资料一律采纳冷轧及热轧带筋钢筋进行计算及图表制作。

当采纳冷最近几年来。

波及钢筋混凝土排水管构造计算的规范已经有了新的拟订拔低碳钢丝时，图册给出了参照换算系数。

和修编，如：增添了直径 1400mm1600mm两个规格；增添了部分管规格常有的管壁厚《混凝土构造设计规范》已订正为现行的 GB50010-2002《混凝土设度。

计规范》，对资料强度、配筋计当作了新的规定。

考虑钢筋骨架滚焊机的钢筋焊接成效，当采纳直径 10mm钢筋仍不可以满GB50332-2002《给水排水工程管道构造设计规范》予2003 年公布。

足螺距要求时，图册供给了用两根直径10mm钢筋并缠的配筋图表。

4.合用范围CECS143:2002《给水排水工程埋地预制混凝土圆形排水管管道构造设计规程》中国工程建设标准化协会予2003 年公布。

对钢筋混凝土排本图册供钢筋混凝土排水管生产公司或设计、产质量量监察查验部门参水管构造计算作出了详细规定。

考使用。

此外，混凝土排水管公司使用的钢材由大批使用冷拔低碳钢丝改为冷轧或热轧帯筋钢筋。

采纳不一样的钢材对计算截面配筋面积结果有很大影响。

鉴于以上，有必需对钢筋混凝土排水管的构造配筋进行从头计算。

2.图册设计依照GB/T11836-1999 《混凝土和钢筋混凝土排水管》GB50010-2002《混凝土构造设计规范》GB50332-2002《给水排水工程管道构造设计规范》CECS143:2002《给水排水工程埋地预制圆形管管道构造设计规程》04 S516 《混凝土排水管道基础及接口》3.编制重点依据现行标准、规范、规程对管体配筋进行计算及图表的编制。

依照本图册配筋图表生产的钢筋混凝土排水管合用于不一样基础形式的开槽施工用管；顶进施工用管配筋设计合用于顶进施工用钢筋混凝土排水管。

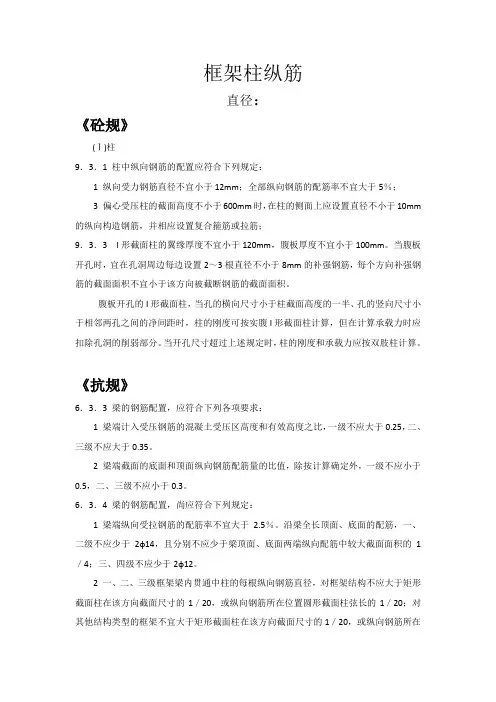

框架柱纵筋直径：《砼规》(Ⅰ)柱9．3．1 柱中纵向钢筋的配置应符合下列规定：1 纵向受力钢筋直径不宜小于12mm；全部纵向钢筋的配筋率不宜大于5％；3 偏心受压柱的截面高度不小于600mm时，在柱的侧面上应设置直径不小于10mm 的纵向构造钢筋，并相应设置复合箍筋或拉筋；9．3．3 I形截面柱的翼缘厚度不宜小于120mm，腹板厚度不宜小于100mm。

当腹板开孔时，宜在孔洞周边每边设置2～3根直径不小于8mm的补强钢筋，每个方向补强钢筋的截面面积不宜小于该方向被截断钢筋的截面面积。

腹板开孔的I形截面柱，当孔的横向尺寸小于柱截面高度的一半、孔的竖向尺寸小于相邻两孔之间的净间距时，柱的刚度可按实腹I形截面柱计算，但在计算承载力时应扣除孔洞的削弱部分。

当开孔尺寸超过上述规定时，柱的刚度和承载力应按双肢柱计算。

《抗规》6．3．3 梁的钢筋配置，应符合下列各项要求：1 梁端计入受压钢筋的混凝土受压区高度和有效高度之比，一级不应大于0.25，二、三级不应大于0.35。

2 梁端截面的底面和顶面纵向钢筋配筋量的比值，除按计算确定外，一级不应小于0.5，二、三级不应小于0.3。

6．3．4 梁的钢筋配置，尚应符合下列规定：1 梁端纵向受拉钢筋的配筋率不宜大于2.5％。

沿梁全长顶面、底面的配筋，一、二级不应少于2ф14，且分别不应少于梁顶面、底面两端纵向配筋中较大截面面积的1／4；三、四级不应少于2ф12。

2 一、二、三级框架梁内贯通中柱的每根纵向钢筋直径，对框架结构不应大于矩形截面柱在该方向截面尺寸的1／20，或纵向钢筋所在位置圆形截面柱弦长的1／20；对其他结构类型的框架不宜大于矩形截面柱在该方向截面尺寸的1／20，或纵向钢筋所在位置圆形截面柱弦长的1／20。

间距：《砼规》(Ⅰ)柱9．3．1 柱中纵向钢筋的配置应符合下列规定：2 柱中纵向钢筋的净间距不应小于50mm，且不宜大于300mm；4 圆柱中纵向钢筋不宜少于8根，不应少于6根，且宜沿周边均匀布置；5 在偏心受压柱中，垂直于弯矩作用平面的侧面上的纵向受力钢筋以及轴心受压柱中各边的纵向受力钢筋，其中距不宜大于300mm。

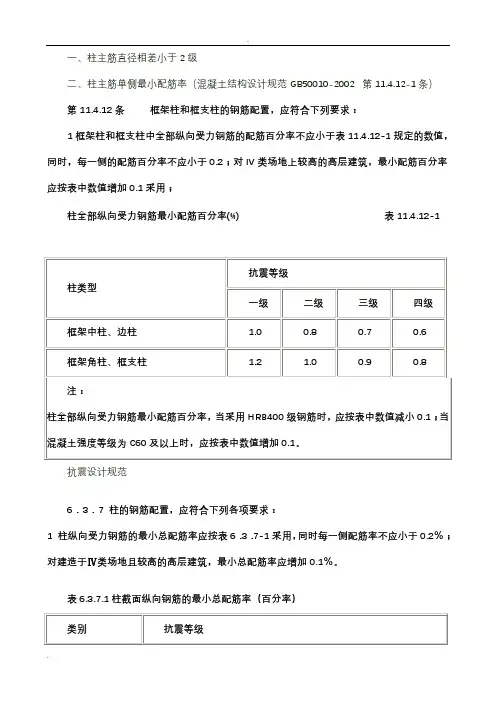

一、柱主筋直径相差小于2级二、柱主筋单侧最小配筋率（混凝土结构设计规范GB50010-2002第11.4.12-1条）第11.4.12条框架柱和框支柱的钢筋配置，应符合下列要求：1框架柱和框支柱中全部纵向受力钢筋的配筋百分率不应小于表11.4.12-1规定的数值，同时，每一侧的配筋百分率不应小于0.2；对IV类场地上较高的高层建筑，最小配筋百分率应按表中数值增加0.1采用；柱全部纵向受力钢筋最小配筋百分率(%) 表11.4.12-1抗震设计规范6．3．7 柱的钢筋配置，应符合下列各项要求：1 柱纵向受力钢筋的最小总配筋率应按表6．3．7-1采用，同时每一侧配筋率不应小于0.2％；对建造于Ⅳ类场地且较高的高层建筑，最小总配筋率应增加0.1％。

表6.3.7.1柱截面纵向钢筋的最小总配筋率（百分率）注：1 表中括号内数值用于框架结构的柱；2．钢筋强度标准值小于400MPa时，表中数值应增加0.1，钢筋强度标准值为400MPa时，表中数值应增加0.05；3 混凝土强度等级高于C60时，上述数值应相应增加0.1三、柱全部纵筋最小配筋率（混凝土结构设计规范GB50010-2002第11.4.12-1条）说明：依表11.4.12-1注，当采用HRB400级钢筋时，本程序对表中数值减小0.1当混凝土强度等级为C60及以上时，程序对表中数字增加0.1计算最小配筋率时按GB50010-2002第9.5.1条注3取全截面面积计算注：Ⅳ类场地较高的高层建筑，应按0.8%的要求第9.5.1条钢筋混凝土结构构件中纵向受力钢筋的配筋百分率不应小于表9.5.1规定的数值。

钢筋混凝土结构构件中纵向受力钢筋的最小配筋百分表9.5.1 率(%)四、柱单边纵筋最大配筋率（混凝土结构设计规范GB50010-2002第11.4.13条）此条仅适用于一级且剪跨比小于2的柱五、柱全部纵筋最大配筋率（混凝土结构设计规范GB50010-2002第11.4.13条）第11.4.13条框架柱和框支柱中全部纵向受力钢筋配筋率不应大于5%。

板的配筋率规范规定、各类构件配筋率表格、板的构造详图构造钢筋钢筋混凝土结构中，按照构造需要设置的钢筋，相对于受力钢筋而言。

构造钢筋不承受主要的作用力，只起维护、拉结，分布作用。

构造钢筋的类型有：分布筋，箍筋，拉筋，构造腰筋，架立筋等。

混凝土结构设计规范GB 50010-2002 表9.5.1第9.5.1条钢筋混凝土结构构件中纵向受力钢筋的配筋百分率不应小于表9.5.1规定的数值。

钢筋混凝土结构构件中纵向受力钢筋的最小配筋百分率(%) 表9.5.1混凝土结构设计规范GB 50010-2002 9.5.2第9.5.2条对卧置于地基上的混凝土板，板中受拉钢筋的最小配筋率可适当降低，但不应小于0.15%。

混凝土结构设计规范GB 50010-2002 9.5.2第9.5.3条预应力混凝土受弯构件中的纵向受拉钢筋配筋率应符合下列要求：M u≥Mc r (9.5.3)式中Mu--构件的正截面受弯承载力设计值，按本规范公式(7.2.1-1)、(7.2.2-2)或公式(7.2.5)计算，但应取等号，并将M以Mu代替；Mcr--构件的正截面开裂弯矩值，按本规范公式(8.2.3-6)计算。

混凝土结构设计规范GB 50010-2002 10.1.6第10.1.6条当现浇板的受力钢筋与梁平行时，应沿梁长度方向配置间距不大于200mm且与梁垂直的上部构造钢筋，其直径不宜小于8mm，且单位长度内的总截面面积不宜小于板中单位宽度内受力钢筋截面面积的三分之一。

该构造钢筋伸入板内的长度从梁边算起每边不宜小于板计算跨度l0的四分之一(图10.1.6)。

混凝土结构设计规范GB 50010-2002 10.1.7第10.1.7条对与支承结构整体浇筑或嵌固在承重砌体墙内的现浇混凝土板，应沿支承周边配置上部构造钢筋，其直径不宜小于8mm,间距不宜大于200mm，并应符合下列规定：1现浇楼盖周边与混凝土梁或混凝土墙整体浇筑的单向板或双向板，应在板边上部设置垂直于板边的构造钢筋，其截面面积不宜小于板跨中相应方向纵向钢筋截面面积的三分之一；该钢筋自梁边或墙边伸入板内的长度，在单向板中不宜小于受力方向板计算跨度的五分之一；在双向板中不宜小于板短跨方向计算跨度的四分之一；在板角处该钢筋应沿两个垂直方向布置或按放射状布置；当柱角或墙的阳角突出到板内且尺寸较大时，亦应沿柱边或墙阳角边布置构造钢筋，该构造钢筋伸入板内的长度应从柱边或墙边算起。

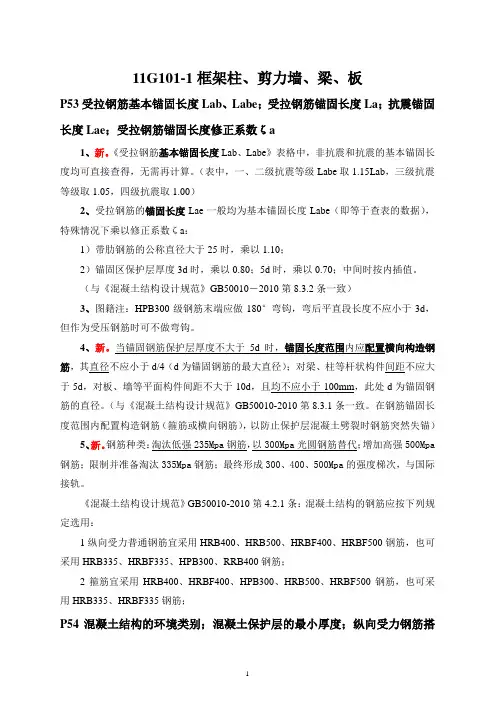

11G101-1框架柱、剪力墙、梁、板P53受拉钢筋基本锚固长度Lab、Labe；受拉钢筋锚固长度La；抗震锚固长度Lae；受拉钢筋锚固长度修正系数ζ a1、新。

《受拉钢筋基本锚固长度Lab、Labe》表格中，非抗震和抗震的基本锚固长度均可直接查得，无需再计算。

（表中，一、二级抗震等级Labe取1.15Lab，三级抗震等级取1.05，四级抗震取1.00）2、受拉钢筋的锚固长度Lae一般均为基本锚固长度Labe（即等于查表的数据），特殊情况下乘以修正系数ζa：1）带肋钢筋的公称直径大于25时，乘以1.10；2）锚固区保护层厚度3d时，乘以0.80；5d时，乘以0.70；中间时按内插值。

（与《混凝土结构设计规范》GB50010－2010第8.3.2条一致）3、图籍注：HPB300级钢筋末端应做180°弯钩，弯后平直段长度不应小于3d，但作为受压钢筋时可不做弯钩。

4、新。

当锚固钢筋保护层厚度不大于5d时，锚固长度范围内应配置横向构造钢筋，其直径不应小于d/4（d为锚固钢筋的最大直径）；对梁、柱等杆状构件间距不应大于5d，对板、墙等平面构件间距不大于10d，且均不应小于100mm，此处d为锚固钢筋的直径。

（与《混凝土结构设计规范》GB50010-2010第8.3.1条一致。

在钢筋锚固长度范围内配置构造钢筋（箍筋或横向钢筋），以防止保护层混凝土劈裂时钢筋突然失锚）5、新。

钢筋种类：淘汰低强235Mpa钢筋，以300Mpa光圆钢筋替代；增加高强500Mpa 钢筋；限制并准备淘汰335Mpa钢筋；最终形成300、400、500Mpa的强度梯次，与国际接轨。

《混凝土结构设计规范》GB50010-2010第4.2.1条：混凝土结构的钢筋应按下列规定选用：1纵向受力普通钢筋宜采用HRB400、HRB500、HRBF400、HRBF500钢筋，也可采用HRB335、HRBF335、HPB300、RRB400钢筋；2箍筋宜采用HRB400、HRBF400、HPB300、HRB500、HRBF500钢筋，也可采用HRB335、HRBF335钢筋；P54混凝土结构的环境类别；混凝土保护层的最小厚度；纵向受力钢筋搭接区箍筋构造（一）混凝土保护层的最小厚度（mm）1、板、墙15mm；梁、柱20mm。

板的配筋率规范规定、各类构件配筋率表格、板的构造详图构造钢筋钢筋混凝土结构中，按照构造需要设置的钢筋，相对于受力钢筋而言。

构造钢筋不承受主要的作用力，只起维护、拉结，分布作用。

构造钢筋的类型有：分布筋，箍筋，拉筋，构造腰筋，架立筋等。

混凝土结构设计规范GB 50010-2002 表9.5.1第9.5.1条钢筋混凝土结构构件中纵向受力钢筋的配筋百分率不应小于表9.5.1规定的数值。

钢筋混凝土结构构件中纵向受力钢筋的最小配筋百分率(%) 表9.5.1混凝土结构设计规范GB 50010-2002 9.5.2第9.5.2条对卧置于地基上的混凝土板，板中受拉钢筋的最小配筋率可适当降低，但不应小于0.15%。

混凝土结构设计规范GB 50010-2002 9.5.2第9.5.3条预应力混凝土受弯构件中的纵向受拉钢筋配筋率应符合下列要求：M u≥Mcr(9.5.3)式中Mu--构件的正截面受弯承载力设计值，按本规范公式(7.2.1-1)、(7.2.2-2)或公式(7.2.5)计算，但应取等号，并将M以Mu代替；Mcr--构件的正截面开裂弯矩值，按本规范公式(8.2.3-6)计算。

混凝土结构设计规范GB 50010-2002 10.1.6第10.1.6条当现浇板的受力钢筋与梁平行时，应沿梁长度方向配置间距不大于200mm且与梁垂直的上部构造钢筋，其直径不宜小于8mm，且单位长度内的总截面面积不宜小于板中单位宽度内受力钢筋截面面积的三分之一。

该构造钢筋伸入板内的长度从梁边算起每边不宜小于板计算跨度l0的四分之一(图10.1.6)。

混凝土结构设计规范GB 50010-2002 10.1.7第10.1.7条对与支承结构整体浇筑或嵌固在承重砌体墙内的现浇混凝土板，应沿支承周边配置上部构造钢筋，其直径不宜小于8mm,间距不宜大于200mm，并应符合下列规定：1现浇楼盖周边与混凝土梁或混凝土墙整体浇筑的单向板或双向板，应在板边上部设置垂直于板边的构造钢筋，其截面面积不宜小于板跨中相应方向纵向钢筋截面面积的三分之一；该钢筋自梁边或墙边伸入板内的长度，在单向板中不宜小于受力方向板计算跨度的五分之一；在双向板中不宜小于板短跨方向计算跨度的四分之一；在板角处该钢筋应沿两个垂直方向布置或按放射状布置；当柱角或墙的阳角突出到板内且尺寸较大时，亦应沿柱边或墙阳角边布置构造钢筋，该构造钢筋伸入板内的长度应从柱边或墙边算起。

浙江省图集-钻孔灌注
一、高层建筑 桩基安全等级为一级（A1）时桩身配筋构造要求计算表
原图集注：桩顶5D范围内箍筋加密，间距为150mm。

二、高层建筑 桩基安全等级为二级（A2）时桩身配筋构造要求计算表
原图集注：桩顶5D范围内箍筋加密，间距为150mm。

备注：1）本表格按照浙江省标准图集《2004浙G23钻孔灌注桩》第11页“配筋表（一）”编制；该图集解2）本表采用的原图集中“安全等级”，应为对应旧的桩基规范，现应理解为对应甲级、乙级基础
三、多层建筑 桩基安全等级为一级（B1）时桩身配筋构造要求计算表
孔灌注桩配筋表
配筋表（一）”编制；该图集解释为本表适应于高层建筑。

现应理解为对应甲级、乙级基础设计等级。

浙江省图集-钻孔灌注
一、高层建筑 桩基安全等级为一级（A1）时桩身配筋构造要求计算表
原图集注：桩顶5D范围内箍筋加密，间距为150mm。

二、高层建筑 桩基安全等级为二级（A2）时桩身配筋构造要求计算表
原图集注：桩顶5D范围内箍筋加密，间距为150mm。

备注：1）本表格按照浙江省标准图集《2004浙G23钻孔灌注桩》第11页“配筋表（一）”编制；该图集解2）本表采用的原图集中“安全等级”，应为对应旧的桩基规范，现应理解为对应甲级、乙级基础
三、多层建筑 桩基安全等级为一级（B1）时桩身配筋构造要求计算表
孔灌注桩配筋表
配筋表（一）”编制；该图集解释为本表适应于高层建筑。

现应理解为对应甲级、乙级基础设计等级。

一、 SATWE 配筋简图有关数字说明1.1 梁1.1.1砼梁和劲性梁1321321Ast VTAst Asm Asm Asm As As As GAsv-----其中：As1、As2、As3为梁上部(负弯矩)左支座、跨中、右支座的配筋面积(cm2)；Asm1、Asm2、Asm3表示梁下部(负弯矩)左支座、跨中、右支座的配筋面积(cm2)； Asv 表示梁在Sb 范围内的箍筋面积(cm2)， 取抗剪箍筋Asv 与剪扭箍筋Astv 的大值；Ast 表示梁受扭所需要的纵筋面积(cm2)；Ast1表示梁受扭所需要周边箍筋的单根钢筋的面积(cm2)。

G ，VT 分别为箍筋和剪扭配筋标志。

梁配筋计算说明：（1）对于配筋率大于1%的截面，程序自动按双排筋计算，此时，保护层取60mm ；（2）当按双排筋计算还超限时，程序自动考虑压筋作用，按双筋方式配筋；（3）各截面的箍筋都是按用户输入的箍筋间距计算的，并按沿梁全长箍筋的面积配箍率要求控制。

若输入的箍筋间距为加密区间距，则加密区的箍筋计算结果可直接参考使用，如果非加密区与加密区的箍筋间距不同，则应按非加密区箍筋间距对计算结果进行换算；若输入的箍筋间距为非加密区间距，则非加密区的箍筋计算结果可直接参考使用，如果加密区与非加密区的箍筋间距不同，则应按加密区箍筋间距对计算结果进行换算。

1.1.2 钢梁R1-R2-R3其中：R1表示钢梁正应力与强度设计值的比值F1/f；R2表示钢梁整体稳定应力与强度设计值的比值F2/f；R3表示钢梁剪应力与抗剪强度设计值的比值F3/fv。

其中F1，F2，F3，的具体含义：F1=M/（Gb Wnb）F2=M/（Fb Wb）F3（跨中）=V S/(I tw)， F3（支座）=V/Awn1.2. 柱1.2.1 矩形混凝土柱和劲性柱在左上角标注：（Uc）、在柱中心标柱：Asv、在下边标注：Asx、在右边标注：Asy、引出线标注：As_cornerAs_corner（Asx其中：As_corner为柱一根角筋的面积，采用双偏压计算时，角筋面积不应小于此值，采用单偏压计算时，角筋面积可不受此值限制(cm2)；Asx，Asy分别为该柱B边和H边的单边配筋，包括角筋(cm2)；Asv 表示柱在Sc范围内的箍筋；Uc 表示柱的轴压比。

框架柱构造配筋应遵守的规范2级二、柱主筋单侧最小配筋率（混凝土结构设计规范GB50010-2002 第11.4.12-1条）三、柱全部纵筋最小配筋率（混凝土结构设计规范GB50010-2002 第11.4.12-1条）说明：依表11.4.12-1注，当采用HRB400级钢筋时，本程序对表中数值减小0.1当混凝土强度等级为C60及以上时，程序对表中数字增加0.1计算最小配筋率时按GB50010-2002第9.5.1条注3取全截面面积计算注：Ⅳ类场地较高的高层建筑，应按.8%的要求四、柱单边纵筋最大配筋率（混凝土结构设计规范GB50010-2002 第11.4.13条）此条仅适用于一级且剪跨比小于2的柱五、柱全部纵筋最大配筋率（混凝土结构设计规范GB50010-2002 第11.4.13条）六、柱纵筋间距(混凝土结构设计规范GB50010-2002 第11.4.13条)(混凝土结构设计规范GB50010-2002 第10.3.1条)七、框架柱箍筋最小直径(建筑抗震规范GB50011-2002 第6.3.8-2条)(混凝土结构设计规范GB50010-2002 第10.3.2-4条)八、框架柱箍筋肢距最大间距(建筑抗震规范GB50011-2002 第6.3.5条)同时满足250mm和20倍箍筋直径的较大值的要求九、框架柱加密区箍筋最大间距(建筑抗震规范GB50011-2002 第6.3.8-2条)(高层建筑混凝土结构技术规程JGJ3-2002 6.4.3-2条)1.三级框架柱加密区间距= 100满足150mm和8倍纵筋直径注：三级框架柱根处箍筋加密区间距不应小于100，十、框架柱非加密区箍筋最大间距(建筑抗震规范GB50011-2002 第6.3.10条,6.3.13条)(混凝土结构设计规范GB50010-2002 第10.3.4条)三、四级框架(中、边）柱箍筋非加密区间距满足15倍纵筋直径十一、框架柱加密区箍筋体积配箍率(建筑抗震规范GB50011-2002 第6.3.12条,6.3.14条)(高强混凝土结构抗震设计要求)。
