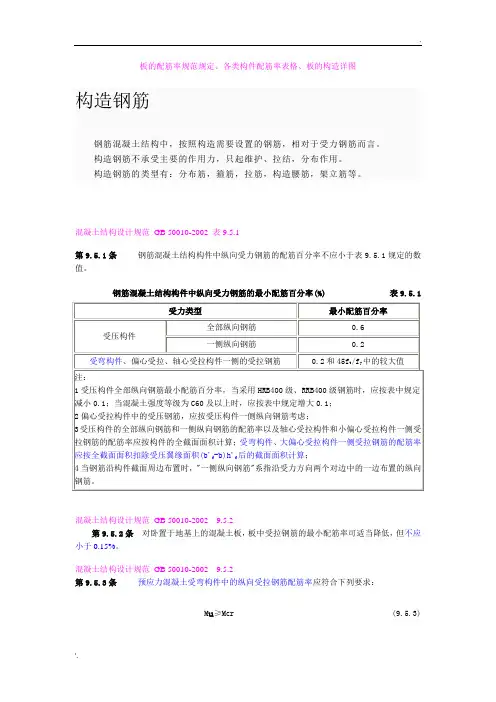

板的配筋率规范规定、各类构件配筋率表格、板的构造详图

板的配筋率规范规定、各类构件配筋率表格、板的构造详图构造钢筋钢筋混凝土结构中，按照构造需要设置的钢筋，相对于受力钢筋而言。

构造钢筋不承受主要的作用力，只起维护、拉结，分布作用。

构造钢筋的类型有：分布筋，箍筋，拉筋，构造腰筋，架立筋等。

混凝土结构设计规范GB 50010-2002 表9.5.1第9.5.1条 钢筋混凝土结构构件中纵向受力钢筋的配筋百分率不应小于表9.5.1规定的数值。

钢筋混凝土结构构件中纵向受力钢筋的最小配筋百分率(%) 表9.5.1受力类型 最小配筋百分率全部纵向钢筋 0.6 受压构件一侧纵向钢筋 0.2 受弯构件、偏心受拉、轴心受拉构件一侧的受拉钢筋 0.2和45f t/f y中的较大值 注：1受压构件全部纵向钢筋最小配筋百分率，当采用HRB400级、RRB400级钢筋时，应按表中规定减小0.1；当混凝土强度等级为C60及以上时，应按表中规定增大0.1；2偏心受拉构件中的受压钢筋，应按受压构件一侧纵向钢筋考虑；3受压构件的全部纵向钢筋和一侧纵向钢筋的配筋率以及轴心受拉构件和小偏心受拉构件一侧受拉钢筋的配筋率应按构件的全截面面积计算；受弯构件、大偏心受拉构件一侧受拉钢筋的配筋率应按全截面面积扣除受压翼缘面积(b'f-b)h'f后的截面面积计算；4当钢筋沿构件截面周边布置时，"一侧纵向钢筋"系指沿受力方向两个对边中的一边布置的纵向钢筋。

混凝土结构设计规范GB 50010-2002 9.5.2第9.5.2条对卧置于地基上的混凝土板，板中受拉钢筋的最小配筋率可适当降低，但不应小于0.15%。

混凝土结构设计规范GB 50010-2002 9.5.2第9.5.3条 预应力混凝土受弯构件中的纵向受拉钢筋配筋率应符合下列要求：M u≥Mcr (9.5.3) 式中Mu--构件的正截面受弯承载力设计值，按本规范公式(7.2.1-1)、(7.2.2-2)或公式(7.2.5)计算，但应取等号，并将M以Mu代替；Mcr--构件的正截面开裂弯矩值，按本规范公式(8.2.3-6)计算。

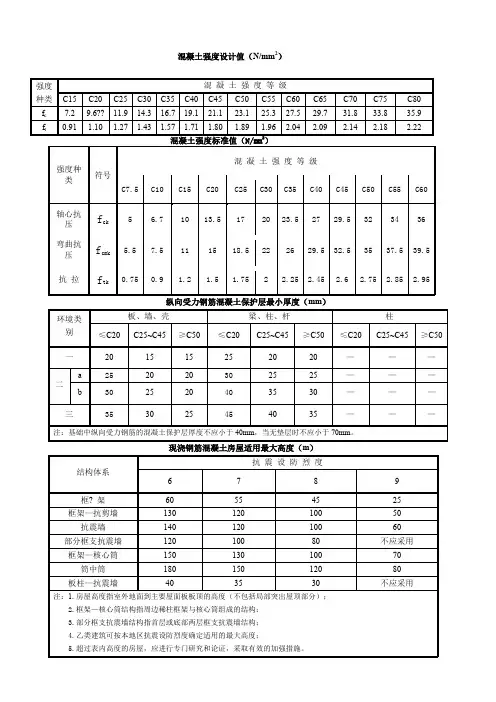

混凝土强度设计值（N/mm2）
纵向受力钢筋混凝土保护层最小厚度（mm）
现浇钢筋混凝土房屋适用最大高度（m）
钢筋的计算截面面积及公称质量表
每米板宽内的钢筋截面面积表
梁内钢筋排成一排时的钢筋最多根数
梁受集中荷载时的附加箍筋
每根附加吊筋承受集中荷载能力
梁受集中荷载时的附加吊筋
每米箍筋实配面积
钢筋混凝土结构构件中纵向受力钢筋的最小配筋百分率（%）
框架柱全部纵向受力钢筋最小配筋百分率（%）
框架梁纵向受拉钢筋的最小配筋白分率（%）
/f）
柱箍筋加密区的箍筋最小配箍特征值λν（ρν=λνf
框架柱每侧纵向受力钢筋最大根数
纵向受拉钢筋的最小锚固长度
300~450宽框架梁受扭钢筋配筋方法
框架柱、框架梁加密区箍筋间距及直径
??估算板厚度h/l
估算梁截面（高跨比h/l）
粱的最大高跨比l0/h值
框架柱的界面形式一般采用矩形、方形、圆形或多边形等。

截面宽度和高度：非抗震设计时均不宜小于250mm，抗震设计时均不宜小于300mm；
圆柱截面直径及多边形截面的内切圆直径不宜小于350mm；
错层处框架柱的截面高度不小于600mm。

截面高度与宽度的比值不宜大于3。

框架柱的截面宜满足L0/bc≤30；L0/hc≤25；
（L0为柱的计算长度；bc, hc分别为柱截面宽度和高度）。

框架柱的剪跨比宜大于2。

地震作用下弹性层间位移角的限值
受弯构件允许挠度
伸缩缝的最大间距(m)
A级高度高层建筑高宽比的限值
墙体自重表
非法定计量单位与法定计量单位换算关系。

1.配筋率：
配筋率是影响构件受力特征的一个参数，控制配筋率可以控制结构构件的破坏形态，不发生超筋破坏和少筋破坏，配筋率又是反映经济效果的主要指标。

控制最小配筋率是防止构件发生少筋破坏，少筋破坏是脆性破坏，设计时应当避免。

2.计算公式：
①配筋率ρ=As/bho
②最小配筋率ρmin=As/bho
③公式说明ho－有效高度ho=h-as（保护层厚度）
④板的配筋面积 As=配筋率×板厚×1米板长(1000)得出构造配筋（板厚应减去保护层厚度）
3.框架梁配筋率及配筋要求：
通常配筋率：跨中1%~1.7%，支座1.5%~2%；
4.板：
通常配筋率0.4%~0.8%
5.柱：
通常配筋率1%~3%；
柱主要是受压构件，一般来说，计算引起的配筋不要超过最小配筋率太多。

还有要注意柱的大偏心，小偏心情况，和抗震等级高时角柱配筋。

一般来说，柱必须满足最小轴压比要求，当然是越小越经济。

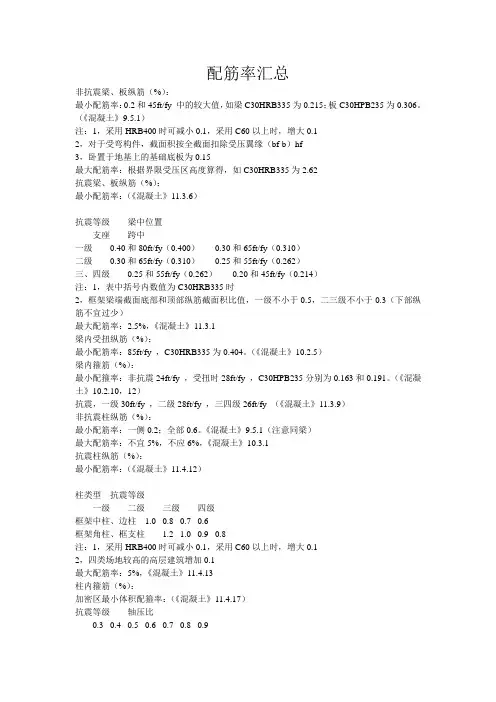

配筋率汇总非抗震梁、板纵筋（%）：最小配筋率：0.2和45ft/fy 中的较大值，如梁C30HRB335为0.215；板C30HPB235为0.306。

（《混凝土》9.5.1）注：1，采用HRB400时可减小0.1，采用C60以上时，增大0.12，对于受弯构件，截面积按全截面扣除受压翼缘（bf-b）hf3，卧置于地基上的基础底板为0.15最大配筋率：根据界限受压区高度算得，如C30HRB335为2.62抗震梁、板纵筋（%）：最小配筋率：（《混凝土》11.3.6）抗震等级梁中位置支座跨中一级0.40和80ft/fy（0.400）0.30和65ft/fy（0.310）二级0.30和65ft/fy（0.310）0.25和55ft/fy（0.262）三、四级0.25和55ft/fy（0.262）0.20和45ft/fy（0.214）注：1，表中括号内数值为C30HRB335时2，框架梁端截面底部和顶部纵筋截面积比值，一级不小于0.5，二三级不小于0.3（下部纵筋不宜过少）最大配筋率：2.5%，《混凝土》11.3.1梁内受扭纵筋（%）：最小配筋率：85ft/fy ，C30HRB335为0.404。

（《混凝土》10.2.5）梁内箍筋（%）：最小配箍率：非抗震24ft/fy ，受扭时28ft/fy ，C30HPB235分别为0.163和0.191。

（《混凝土》10.2.10，12）抗震，一级30ft/fy ，二级28ft/fy ，三四级26ft/fy （《混凝土》11.3.9）非抗震柱纵筋（%）：最小配筋率：一侧0.2；全部0.6。

《混凝土》9.5.1（注意同梁）最大配筋率：不宜5%，不应6%，《混凝土》10.3.1抗震柱纵筋（%）：最小配筋率：（《混凝土》11.4.12）柱类型抗震等级一级二级三级四级框架中柱、边柱 1.0 0.8 0.7 0.6框架角柱、框支柱 1.2 1.0 0.9 0.8注：1，采用HRB400时可减小0.1，采用C60以上时，增大0.12，四类场地较高的高层建筑增加0.1最大配筋率：5%，《混凝土》11.4.13柱内箍筋（%）：加密区最小体积配箍率：（《混凝土》11.4.17）抗震等级轴压比0.3 0.4 0.5 0.6 0.7 0.8 0.9一级0.8 0.8 0.93 1.07 1.22 1.43 1.64二级0.6 0.64 0.79 0.93 1.07 1.22 1.36三、四级0.43 0.50 0.64 0.79 0.93 1.07 1.22注：1，表中数值按C30混凝土HPB235箍筋算得2，混凝土强度等级高于C60时、框支柱时、剪跨比小于2时见规范剪力墙（%）：非抗震：0.2 （《混凝土》10.5.9）抗震：一、二、三级0.25；四级0.2；框-剪0.25；部分框支0.3（《混凝土》11.7.11）梁中配筋要求：纵筋：《混凝土》10.2.1、6、15、16；11.3.6、7；《抗震》6.3.3、4箍筋：《混凝土》10.2.9、10、11、13；11.3.6、8、9；《抗震》6.3.3、5柱中配筋要求：纵筋：《混凝土》10.3.1；11.4.12、13；《抗震》6.3.8、9箍筋：《混凝土》10.3.2、3；11.4.12、14、15、17、18；《抗震》6.3.8、10、11、12、13、14轴压比：《混凝土》11.4.16墙中配筋要求：水平竖向分布筋：《混凝土》10.5.9、10、11、12、13；11.7.11、12、15、16 《抗震》6.4.2、3、4、7、8、9；6.5.1、2柱体积配箍率的计算（《混凝土》7.8.3）：梁配箍率的计算（《混凝土》10.2.10）：板配筋率的计算：墙配筋率的计算（《混凝土》10.5.9）：。

板的配筋率规规定、各类构件配筋率表格、板的构造详图构造钢筋钢筋混凝土结构中，按照构造需要设置的钢筋，相对于受力钢筋而言。

构造钢筋不承受主要的作用力，只起维护、拉结，分布作用。

构造钢筋的类型有：分布筋，箍筋，拉筋，构造腰筋，架立筋等。

混凝土结构设计规GB 50010-2002 表9.5.1第9.5.1条钢筋混凝土结构构件中纵向受力钢筋的配筋百分率不应小于表9.5.1规定的数值。

钢筋混凝土结构构件中纵向受力钢筋的最小配筋百分率(%) 表9.5.1混凝土结构设计规GB 50010-2002 9.5.2第9.5.2条对卧置于地基上的混凝土板，板中受拉钢筋的最小配筋率可适当降低，但不应小于0.15%。

混凝土结构设计规GB 50010-2002 9.5.2第9.5.3条预应力混凝土受弯构件中的纵向受拉钢筋配筋率应符合下列要求：M u≥Mcr(9.5.3)式中Mu--构件的正截面受弯承载力设计值，按本规公式(7.2.1-1)、(7.2.2-2)或公式(7.2.5)计算，但应取等号，并将M以Mu代替；Mcr--构件的正截面开裂弯矩值，按本规公式(8.2.3-6)计算。

混凝土结构设计规GB 50010-2002 10.1.6第10.1.6条当现浇板的受力钢筋与梁平行时，应沿梁长度方向配置间距不大于200mm且与梁垂直的上部构造钢筋，其直径不宜小于8mm，且单位长度的总截面面积不宜小于板中单位宽度受力钢筋截面面积的三分之一。

该构造钢筋伸入板的长度从梁边算起每边不宜小于板计算跨度l0的四分之一(图10.1.6)。

混凝土结构设计规GB 50010-2002 10.1.7第10.1.7条对与支承结构整体浇筑或嵌固在承重砌体墙的现浇混凝土板，应沿支承周边配置上部构造钢筋，其直径不宜小于8mm,间距不宜大于200mm，并应符合下列规定：1现浇楼盖周边与混凝土梁或混凝土墙整体浇筑的单向板或双向板，应在板边上部设置垂直于板边的构造钢筋，其截面面积不宜小于板跨中相应方向纵向钢筋截面面积的三分之一；该钢筋自梁边或墙边伸入板的长度，在单向板中不宜小于受力方向板计算跨度的五分之一；在双向板中不宜小于板短跨方向计算跨度的四分之一；在板角处该钢筋应沿两个垂直方向布置或按放射状布置；当柱角或墙的阳角突出到板且尺寸较大时，亦应沿柱边或墙阳角边布置构造钢筋，该构造钢筋伸入板的长度应从柱边或墙边算起。

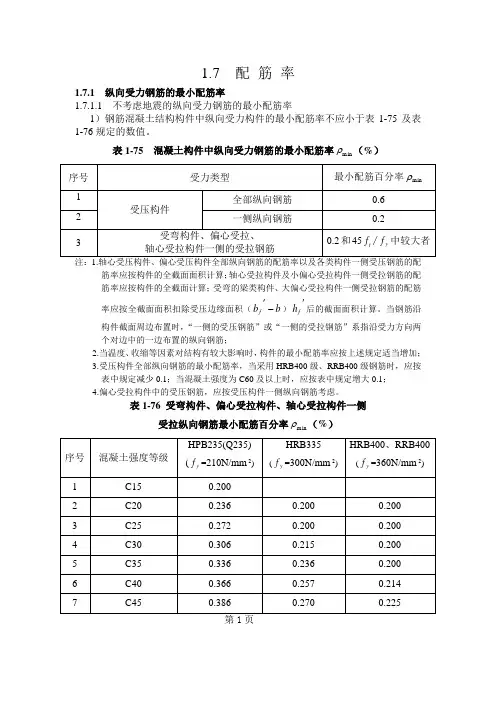

1.7 配 筋 率1.7.1 纵向受力钢筋的最小配筋率1.7.1.1 不考虑地震的纵向受力钢筋的最小配筋率1）钢筋混凝土结构构件中纵向受力构件的最小配筋率不应小于表1-75及表1-76规定的数值。

表1-75 混凝土构件中纵向受力钢筋的最小配筋率min ρ（%）筋率应按构件的全截面面积计算；轴心受拉构件及小偏心受拉构件一侧受拉钢筋的配筋率应按构件的全截面计算；受弯的梁类构件、大偏心受拉构件一侧受拉钢筋的配筋率应按全截面面积扣除受压边缘面积（b b f -'）'f h 后的截面面积计算。

当钢筋沿构件截面周边布置时，“一侧的受压钢筋”或“一侧的受拉钢筋”系指沿受力方向两个对边中的一边布置的纵向钢筋； 2.当温度、收缩等因素对结构有较大影响时，构件的最小配筋率应按上述规定适当增加； 3.受压构件全部纵向钢筋的最小配筋率，当采用HRB400级、RRB400级钢筋时，应按表中规定减少0.1；当混凝土强度为C60及以上时，应按表中规定增大0.1； 4.偏心受拉构件中的受压钢筋，应按受压构件一侧纵向钢筋考虑。

表1-76 受弯构件、偏心受拉构件、轴心受拉构件一侧受拉纵向钢筋最小配筋百分率min ρ（%）2）对于卧置于地基上的混凝土板，板的受拉钢筋的最小配筋率可适当降低，但不应小于0.15%。

1.7.1.2 考虑地震作用组合的框架梁纵向受拉钢筋的最小配筋率考虑地震作用组合的框架梁纵向受拉钢筋的最小配筋百分率min （%）如表1-77及表1-78所示。

表1-78 y f =300N/mm 2 (y f =360N/mm 2)框架梁纵向受拉钢筋最小配筋率注：1.表中不带括号的数据为按HRB335类钢筋y f =300N/mm 2计算；表中带括号的数据为RRB400类钢筋y f =360N/mm 2计算；2.本表是表1-77的具体化。

1.7.1.3 考虑地震作用组合的框架柱最小配筋率考虑地震作用组合的框架柱中全部纵向受力钢筋的配筋率按式（1-24）计算，具体数值不应小于表1-79规定的数值，同时，应满足每一侧配筋率不小于0.2%；对Ⅳ类场地上较高的高层建筑，应按表中数值增加0.10。

板的配筋率规范规定、各类构件配筋率表格、板的构造详图构造钢筋钢筋混凝土结构中，按照构造需要设置的钢筋，相对于受力钢筋而言。

构造钢筋不承受主要的作用力，只起维护、拉结，分布作用。

构造钢筋的类型有：分布筋，箍筋，拉筋，构造腰筋，架立筋等。

混凝土结构设计规范GB 50010-2002 表9.5.1第9.5.1条钢筋混凝土结构构件中纵向受力钢筋的配筋百分率不应小于表9.5.1规定的数值。

钢筋混凝土结构构件中纵向受力钢筋的最小配筋百分率(%) 表9.5.1混凝土结构设计规范GB 50010-2002 9.5.2第9.5.2条对卧置于地基上的混凝土板，板中受拉钢筋的最小配筋率可适当降低，但不应小于0.15%。

混凝土结构设计规范GB 50010-2002 9.5.2第9.5.3条预应力混凝土受弯构件中的纵向受拉钢筋配筋率应符合下列要求：M u≥Mcr(9.5.3)式中Mu--构件的正截面受弯承载力设计值，按本规范公式(7.2.1-1)、(7.2.2-2)或公式(7.2.5)计算，但应取等号，并将M以Mu代替；Mcr--构件的正截面开裂弯矩值，按本规范公式(8.2.3-6)计算。

混凝土结构设计规范GB 50010-2002 10.1.6第10.1.6条当现浇板的受力钢筋与梁平行时，应沿梁长度方向配置间距不大于200mm且与梁垂直的上部构造钢筋，其直径不宜小于8mm，且单位长度内的总截面面积不宜小于板中单位宽度内受力钢筋截面面积的三分之一。

该构造钢筋伸入板内的长度从梁边算起每边不宜小于板计算跨度l0的四分之一(图10.1.6)。

混凝土结构设计规范GB 50010-2002 10.1.7第10.1.7条对与支承结构整体浇筑或嵌固在承重砌体墙内的现浇混凝土板，应沿支承周边配置上部构造钢筋，其直径不宜小于8mm,间距不宜大于200mm，并应符合下列规定：1现浇楼盖周边与混凝土梁或混凝土墙整体浇筑的单向板或双向板，应在板边上部设置垂直于板边的构造钢筋，其截面面积不宜小于板跨中相应方向纵向钢筋截面面积的三分之一；该钢筋自梁边或墙边伸入板内的长度，在单向板中不宜小于受力方向板计算跨度的五分之一；在双向板中不宜小于板短跨方向计算跨度的四分之一；在板角处该钢筋应沿两个垂直方向布置或按放射状布置；当柱角或墙的阳角突出到板内且尺寸较大时，亦应沿柱边或墙阳角边布置构造钢筋，该构造钢筋伸入板内的长度应从柱边或墙边算起。

※《砼2010》第8.5.1条：钢筋混凝土结构构件中纵向受力钢筋的配筋百分率不应小于表8.5.1规定的数值。

表8.5.1 纵向受力钢筋的最小配筋百分率（%）受力类型最小配筋百分率受压构件全部纵向钢筋强度等级500MPa 0.50强度等级400MPa 0.55 强度等级300MPa、335MPa 0.60 一侧纵向钢筋0.20受弯构件、偏心受拉、轴心受拉构件一侧的受拉钢筋0.20和45中的较大值注：1 受压构件全部纵向钢筋最小配筋百分率，当采用C60以上强度等级的混凝土时，应按表中规定增加0.10；2 板类受弯构件（不包括悬臂板）的受拉钢筋，当采用强度等级400MPa、500MPa的钢筋时，其最小配筋百分率应允许采用0.15和45中的较大值；3 偏心受拉构件中的受压钢筋，应按受压构件一侧纵向钢筋考虑；4 受压构件的全部纵向钢筋和一侧纵向钢筋的配筋率以及轴心受拉构件和小偏心受拉构件一侧受拉钢筋的配筋率均应按构件的全截面面积计算；5 受弯构件、大偏心受拉构件一侧受拉钢筋的配筋率应按全截面面积扣除受压翼缘面积（）后的截面面积计算；6 当钢筋沿构件截面周边布置是，“一侧纵向钢筋：系指沿受力方向两个对边中一边布置的纵向钢筋。

※《砼2010》第8.5.2条：卧置与地基上的混凝土板，板中受拉钢筋的最小配筋率可适当降低，但不应小于0.15%。

※《砼2010》第9.1.7条：当按单向板设计时，应在垂直于受力的方向布置分布钢筋，单位宽度上的配筋不宜小于单位宽度上的受力钢筋的15%，且配筋率不宜小于0.15%；分布钢筋直径不宜小于6mm，间距不宜大于250mm；当集中荷载较大时，分布钢筋的配筋面积尚应增加，且间距不宜大于200mm。

※《砼2010》第9.1.8条：在温度、收缩应力较大的现浇板区域，应在板的表面双向配置防裂构造钢筋。

配筋率均不宜小于0.10%，间距不宜大于200mm。

防裂构造钢筋可利用原有钢筋贯通布置，也可另行设置钢筋与原有钢筋按受拉钢筋的要求搭接或在周边构件中锚固。

板的配筋率规范规定、各类构件配筋率表格、板的构造详图构造钢筋钢筋混凝土结构中，按照构造需要设置的钢筋，相对于受力钢筋而言。

构造钢筋不承受主要的作用力，只起维护、拉结，分布作用。

构造钢筋的类型有：分布筋，箍筋，拉筋，构造腰筋，架立筋等。

混凝土结构设计规范GB 50010-2002 表9.5.1第9.5.1条钢筋混凝土结构构件中纵向受力钢筋的配筋百分率不应小于表9.5.1规定的数值。

钢筋混凝土结构构件中纵向受力钢筋的最小配筋百分率(%) 表9.5.1混凝土结构设计规范GB 50010-2002 9.5.2第9.5.2条对卧置于地基上的混凝土板，板中受拉钢筋的最小配筋率可适当降低，但不应小于0.15%。

混凝土结构设计规范GB 50010-2002 9.5.2第9.5.3条预应力混凝土受弯构件中的纵向受拉钢筋配筋率应符合下列要求：M u≥Mcr(9.5.3)式中Mu--构件的正截面受弯承载力设计值，按本规范公式(7.2.1-1)、(7.2.2-2)或公式(7.2.5)计算，但应取等号，并将M以Mu代替；Mcr--构件的正截面开裂弯矩值，按本规范公式(8.2.3-6)计算。

混凝土结构设计规范GB 50010-2002 10.1.6第10.1.6条当现浇板的受力钢筋与梁平行时，应沿梁长度方向配置间距不大于200mm且与梁垂直的上部构造钢筋，其直径不宜小于8mm，且单位长度内的总截面面积不宜小于板中单位宽度内受力钢筋截面面积的三分之一。

该构造钢筋伸入板内的长度从梁边算起每边不宜小于板计算跨度l0的四分之一(图10.1.6)。

混凝土结构设计规范GB 50010-2002 10.1.7第10.1.7条对与支承结构整体浇筑或嵌固在承重砌体墙内的现浇混凝土板，应沿支承周边配置上部构造钢筋，其直径不宜小于8mm,间距不宜大于200mm，并应符合下列规定：1现浇楼盖周边与混凝土梁或混凝土墙整体浇筑的单向板或双向板，应在板边上部设置垂直于板边的构造钢筋，其截面面积不宜小于板跨中相应方向纵向钢筋截面面积的三分之一；该钢筋自梁边或墙边伸入板内的长度，在单向板中不宜小于受力方向板计算跨度的五分之一；在双向板中不宜小于板短跨方向计算跨度的四分之一；在板角处该钢筋应沿两个垂直方向布置或按放射状布置；当柱角或墙的阳角突出到板内且尺寸较大时，亦应沿柱边或墙阳角边布置构造钢筋，该构造钢筋伸入板内的长度应从柱边或墙边算起。

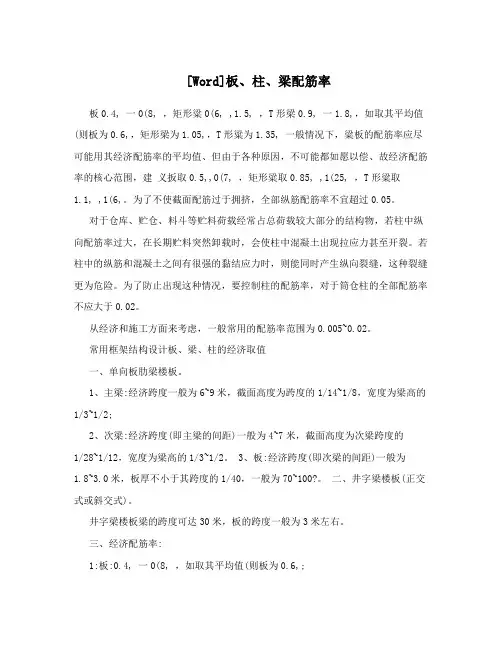

[Word]板、柱、梁配筋率板0.4, 一0(8, ，矩形粱0(6, ,1.5, ，T形梁0.9, 一1.8,，如取其平均值(则板为0.6,，矩形梁为1.05,，T形粱为1.35, 一般情况下，粱板的配筋率应尽可能用其经济配筋率的平均值、但由于各种原因，不可能都如愿以偿、故经济配筋率的核心范围，建义扳取0.5,,0(7, ，矩形粱取0.85, ,1(25, ，T形粱取1.1, ,1(6,。

为了不使截面配筋过于拥挤，全部纵筋配筋率不宜超过0.05。

对于仓库、贮仓、料斗等贮料荷载经常占总荷载较大部分的结构物，若柱中纵向配筋率过大，在长期贮料突然卸载时，会使柱中混凝土出现拉应力甚至开裂。

若柱中的纵筋和混凝土之间有很强的黏结应力时，则能同时产生纵向裂缝，这种裂缝更为危险。

为了防止出现这种情况，要控制柱的配筋率，对于筒仓柱的全部配筋率不应大于0.02。

从经济和施工方面来考虑，一般常用的配筋率范围为0.005~0.02。

常用框架结构设计板、梁、柱的经济取值一、单向板肋梁楼板。

1、主梁:经济跨度一般为6~9米，截面高度为跨度的1/14~1/8，宽度为梁高的1/3~1/2;2、次梁:经济跨度(即主梁的间距)一般为4~7米，截面高度为次梁跨度的1/28~1/12，宽度为梁高的1/3~1/2。

3、板:经济跨度(即次梁的间距)一般为1.8~3.0米，板厚不小于其跨度的1/40，一般为70~100?。

二、井字梁楼板(正交式或斜交式)。

井字梁楼板梁的跨度可达30米，板的跨度一般为3米左右。

三、经济配筋率:1:板:0.4, 一0(8, ，如取其平均值(则板为0.6,;2:矩形粱:0(6, ,1.5, ，矩形梁平均值为1.05,，T形梁0.9, 一1.8,，T形粱平均值为1.35,。

一般情况下，粱板的配筋率应尽可能用其经济配筋率的平均值、但由于各种原因，不可能都如愿以偿、故经济配筋率的核心范围，建义扳取0.5,,0(7, ，矩形粱取0.85, ,1(25, ，T形粱取1.1, ,1(6,。
