砖混结构知识图文解析

很多朋友搞不清楚什么是砖混结构，什么是框架结构，这两者之间有什么区别。

此文就看图说话，让大家明明白白看懂结构。

很多朋友搞不清楚什么是砖混结构，什么是框架结构，这两者之间有什么区别。

网上有很多的文章是介绍框架结构和砖混结构的,但总是说的不够清楚，又或者全是专业术语,看完后似懂非懂。

现在就用图说砖混和框架。

砖混结构，顾名思义，“砖”，指的是一种统一尺寸的建筑材料，也有其他尺寸的异型粘土砖、如空心砖等。

“混”是指由钢筋、水泥、砂石、水按一定比例配制的钢筋混凝土配料,包括楼板、过梁、楼梯、阳台、排檐。

这些配件与砖做的承重墙相结合，可以称为砖混结构住宅。

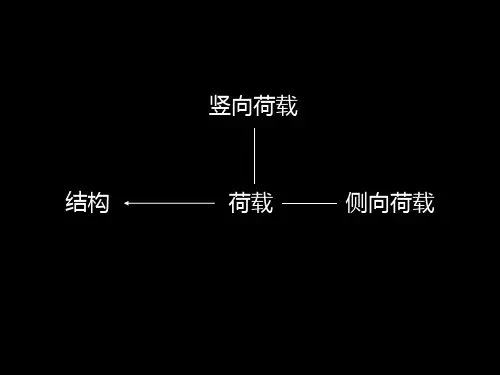

由于抗震的要求，砖混住宅一般在5层、6层以下.砖混结构是利用砖墙承受重量的.如下图，楼面上的重量通过楼板传到下面支撑的砖墙上，最后传到基础上。

可是由于砖墙的结构相对于钢筋混凝土为松散，在地震的时候房屋极易倒塌，或者日久年长，砖墙被压出裂痕.因此砖混结构还需要设置圈梁和构造柱。

圈梁和构造柱是由混凝土内配钢筋组成，起到的作用是箍住整个砖墙结构，加强整个房屋的整体性和刚度。

圈梁设置在砖墙顶部,构造柱设置在砖墙交接处和较大的洞口两侧,和圈梁形成一个框架，箍住整个房屋，如下图由于这一结构形式与框架结构很类似,因此很多人误以为构造柱和圈梁就是框架结构中的梁柱，也能起到承重的作用，其实是大错特错了。

构造柱和圈梁的钢筋配置低于框架结构中的梁柱,不能够承重，只能起到加强整体性和刚度的作用。

在地震中，倒塌的房屋均没有设置圈梁和构造柱,而很多设置了圈梁构造柱的房屋只是墙体开裂房屋扭曲而已。

我想用下图就可以很直观的表达圈梁和构造柱的作用。

小贴士:圈梁的尺寸一般为与墙同宽，高度为400~500，构造柱为一边与墙同宽的矩形。

加强圈梁、构造柱的设置，墙长超过4米应设构造柱，墙高超过3米,应设圈梁。

墙长及层高较大且有门洞时，构造柱的设置应首先保证洞口两侧，以避免洞口角部收缩裂缝.当主体结构未留钢筋，或位置偏差时，必须采用植筋。

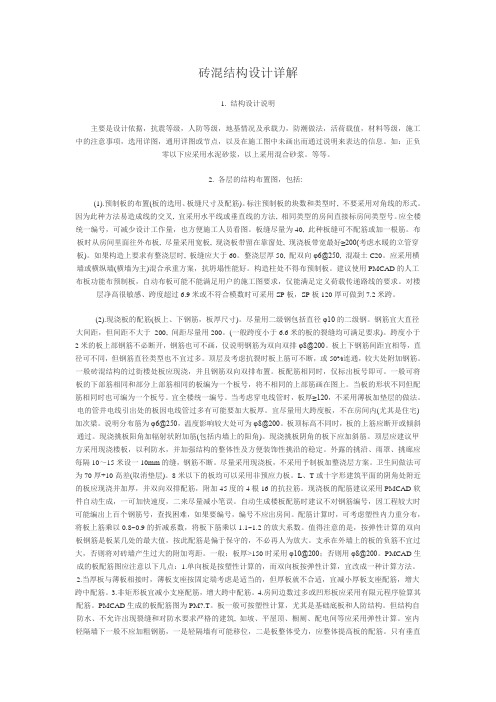

砖混结构设计详解1. 结构设计说明主要是设计依据，抗震等级，人防等级，地基情况及承载力，防潮做法，活荷载值，材料等级，施工中的注意事项，选用详图，通用详图或节点，以及在施工图中未画出而通过说明来表达的信息。

如：正负零以下应采用水泥砂浆，以上采用混合砂浆。

等等。

2. 各层的结构布置图，包括:(1).预制板的布置(板的选用、板缝尺寸及配筋)。

标注预制板的块数和类型时, 不要采用对角线的形式。

因为此种方法易造成线的交叉, 宜采用水平线或垂直线的方法, 相同类型的房间直接标房间类型号。

应全楼统一编号，可减少设计工作量，也方便施工人员看图。

板缝尽量为40, 此种板缝可不配筋或加一根筋。

布板时从房间里面往外布板, 尽量采用宽板, 现浇板带留在靠窗处, 现浇板带宽最好≥200(考虑水暖的立管穿板)。

如果构造上要求有整浇层时, 板缝应大于60。

整浇层厚50, 配双向φ6@250, 混凝土C20。

应采用横墙或横纵墙(横墙为主)混合承重方案，抗坍塌性能好。

构造柱处不得布预制板。

建议使用PMCAD的人工布板功能布预制板，自动布板可能不能满足用户的施工图要求，仅能满足定义荷载传递路线的要求。

对楼层净高很敏感、跨度超过6.9米或不符合模数时可采用SP板，SP板120厚可做到7.2米跨。

(2).现浇板的配筋(板上、下钢筋，板厚尺寸)。

尽量用二级钢包括直径φ10的二级钢。

钢筋宜大直径大间距，但间距不大于200, 间距尽量用200。

(一般跨度小于6.6米的板的裂缝均可满足要求)。

跨度小于2米的板上部钢筋不必断开，钢筋也可不画，仅说明钢筋为双向双排φ8@200。

板上下钢筋间距宜相等，直径可不同，但钢筋直径类型也不宜过多。

顶层及考虑抗裂时板上筋可不断，或50%连通，较大处附加钢筋。

一般砖混结构的过街楼处板应现浇，并且钢筋双向双排布置。

板配筋相同时，仅标出板号即可。

一般可将板的下部筋相同和部分上部筋相同的板编为一个板号，将不相同的上部筋画在图上。

砖混结构的概念-概述说明以及解释1.引言1.1 概述砖混结构作为一种常见的建筑结构形式，在建筑领域具有重要的地位。

它是指通过将砖与混凝土等材料结合在一起，形成具有一定承载力和稳定性的建筑结构。

砖混结构的应用广泛，涵盖了从传统住宅到高层建筑的各个领域。

砖混结构的概念可以追溯到数千年前的人类历史。

早期的砖混结构常常由天然材料如黏土砖和素混凝土构成，虽然在材料品质和施工技术方面存在着一些限制，但已经为人们提供了一种相对稳定和持久的建筑方式。

随着科学技术和建筑材料的进步，砖混结构得到了许多改进和发展。

现代砖混结构采用了更加高强度和耐久的材料，如钢筋混凝土和高强度砖石，以增强其承载能力和抗震性能。

这些技术的不断改进和创新使得砖混结构能够应对更复杂和严苛的建筑需求，成为了现代建筑设计中的重要组成部分。

砖混结构的特点在于其结构稳定，承载能力较强，并且能够适应不同的气候和地形条件。

同时，砖混结构还具有较好的隔热、隔音和防火性能，能够提供一个安全和舒适的居住环境。

在建筑的美观性方面，砖混结构也具备较大的设计自由度，可以通过不同颜色和表面处理方式实现不同的建筑风格和表达。

总而言之，砖混结构是一种应用广泛且具有重要意义的建筑结构形式。

它不仅在历史上扮演着重要角色，而且在现代建筑设计中仍然具有重要地位。

通过不断的创新和发展，砖混结构将继续为人们提供安全、可靠和美观的建筑环境。

1.2文章结构1.2 文章结构本文将按照以下结构进行论述砖混结构的概念和相关内容：首先，我们将介绍砖混结构的定义，包括对砖混结构的基本概念和特征的解释。

通过阐述砖混结构的定义，我们可以全面了解该结构的本质和特点。

接下来，我们将探讨砖混结构的组成。

砖混结构由砖墙和混凝土构件组成，两者相互协作形成整体支撑体系。

我们将详细介绍砖墙和混凝土构件在砖混结构中的作用和相互关系，以及它们在结构中承担的重要功能。

在文章的结尾部分，我们将重点关注砖混结构的优势。

通过对砖混结构的优点的讨论，我们可以了解为什么砖混结构在建筑领域中如此常见，并探讨其相对于其他结构形式的优越性。

砖混结构详解砌体结构设计总结PKPM软件在应⽤中的问题解析第⼀章砖混底框的设计（⼀）“按经验考虑墙梁上部作⽤的荷载折减”⑴由于墙梁的反拱作⽤，使得⼀部分荷载直接传给了竖向构件，从⽽使墙梁的荷载降低。

⑵若选择此项，则程序对所有的托墙梁均折减，⽽不判断该梁是否为墙梁。

（⼆）“按规范墙梁⽅法确定托梁上部荷载”⑴若选择此项，则则程序⾃动判断托墙梁是否为墙梁，若是墙梁则⾃动按照规范要求计算梁上的荷载，若不是墙梁则按均布荷载⽅式加到梁上。

⑵若同时选择“按经验考虑墙梁上部作⽤的荷载折减”和“按规范墙梁⽅法确定托梁上部荷载”两项，则程序对于墙梁则执⾏“按规范墙梁⽅法确定托梁上部荷载”，对于⾮墙梁则执⾏“按经验考虑墙梁上部作⽤的荷载折减”。

（三）“底框结构剪⼒墙侧移刚度是否应该考虑边框柱的作⽤”若选择此项，则程序在计算侧移刚度⽐时，与边框柱相连的剪⼒墙将作为组合截⾯考虑。

否则程序分别计算墙、柱侧移刚度。

⼀般⽽⾔，对混凝⼟抗震墙可选择考虑边框柱的作⽤，对砖抗震墙可选择不考虑边框柱的作⽤。

（四）混凝⼟墙与砖墙弹性模量⽐的输⼊⑴适⽤范围：混凝⼟墙与砖墙弹性模量⽐只有在该结构在某⼀层既输⼊了混凝⼟墙，⼜输⼊了砖墙时才起作⽤。

⑵物理意义：混凝⼟墙与砖墙的弹性模量⽐。

⑶参数⼤⼩：该值缺省时为3，⼤⼩在3～6之间。

⑷如何填写：⼀般⽽⾔，混凝⼟墙的弹性模量是砖墙的10倍以上。

如果是同等墙厚，则混凝⼟墙的刚度就是砖墙的10倍以上。

但实际上，在结构设计时，⼀⽅⾯混凝⼟墙的厚度⼩于砖墙，从⽽使混凝⼟墙的刚度有所降低；另⼀⽅⾯，在实际地震⼒作⽤下混凝⼟墙所受的地震⼒是否就是砖墙的10倍以上还是未知数，因此我们不能将该值填得过⾼。

（五）砖混底框结构风荷载的计算⑴tat软件可以直接计算风荷载。

⑵satwe软件不可以直接计算风荷载，需要设计⼈员在特殊风荷载定义中⼈为输⼊。

（六）砖混底框不计算地震⼒时该如何设计？⑴⽬前的pmcad软件不能计算⾮抗震的砖混底框结构。

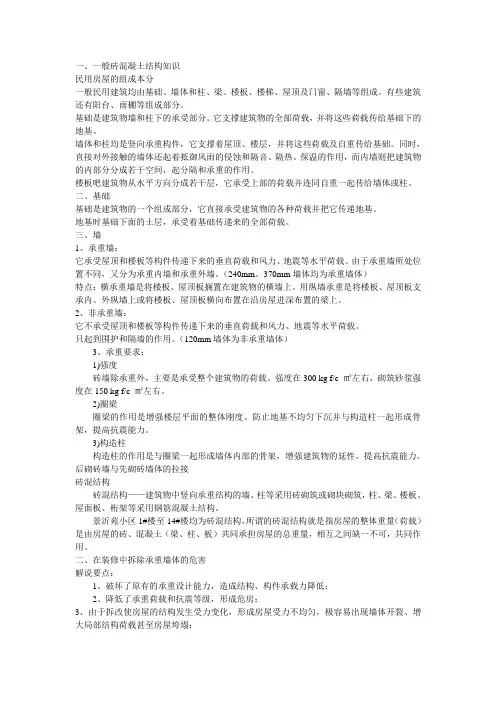

一、一般砖混凝土结构知识民用房屋的组成本分一般民用建筑均由基础、墙体和柱、梁、楼板、楼梯、屋顶及门窗、隔墙等组成。

有些建筑还有阳台、雨棚等组成部分。

基础是建筑物墙和柱下的承受部分。

它支撑建筑物的全部荷载，并将这些荷载传给基础下的地基。

墙体和柱均是竖向承重构件，它支撑着屋顶、楼层，并将这些荷载及自重传给基础。

同时，直接对外接触的墙体还起着抵御风雨的侵蚀和隔音、隔热、保温的作用，而内墙则把建筑物的内部分分成若干空间，起分隔和承重的作用。

楼板吧建筑物从水平方向分成若干层，它承受上部的荷载并连同自重一起传给墙体或柱。

二、基础基础是建筑物的一个组成部分，它直接承受建筑物的各种荷载并把它传递地基。

地基时基础下面的土层，承受着基础传递来的全部荷载。

三、墙1、承重墙：它承受屋顶和楼板等构件传递下来的垂直荷载和风力、地震等水平荷载。

由于承重墙所处位置不同，又分为承重内墙和承重外墙。

（240mm、370mm墙体均为承重墙体）特点：横承重墙是将楼板、屋顶板搁置在建筑物的横墙上。

用纵墙承重是将楼板、屋顶板支承内、外纵墙上或将楼板、屋顶板横向布置在沿房屋进深布置的梁上。

2、非承重墙：它不承受屋顶和楼板等构件传递下来的垂直荷载和风力、地震等水平荷载。

只起到围护和隔墙的作用。

（120mm墙体为非承重墙体）3、承重要求；1)强度砖墙除承重外，主要是承受整个建筑物的荷载。

强度在300 kg f/c ㎡左右，砌筑砂浆强度在150 kg f/c ㎡左右。

2)圈梁圈梁的作用是增强楼层平面的整体刚度、防止地基不均匀下沉并与构造柱一起形成骨架，提高抗震能力。

3)构造柱构造柱的作用是与圈梁一起形成墙体内部的骨架，增强建筑物的延性，提高抗震能力。

后砌砖墙与先砌砖墙体的拉接砖混结构砖混结构——建筑物中竖向承重结构的墙、柱等采用砖砌筑或砌块砌筑，柱、梁、楼板、屋面板、桁架等采用钢筋混凝土结构。

景沂苑小区1#楼至14#楼均为砖混结构，所谓的砖混结构就是指房屋的整体重量（荷载）是由房屋的砖、混凝土（梁、柱、板）共同承担房屋的总重量，相互之间缺一不可，共同作用。
