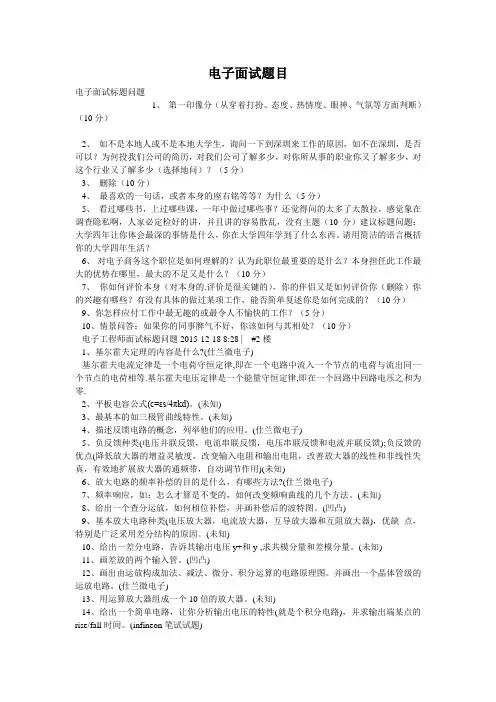

各大公司电子类招聘题目精选模拟电路5、负反馈种类（电压并联反馈，电流串联反馈，电压串联反馈和电流并联反馈）；负反馈的优点（降低放大器的增益灵敏度，改变输入电阻和输出电阻，改善放大器的线性和非线性失真，有效地扩展放大器的通频带，自动调节作用）（未知）6、放大电路的频率补偿的目的是什么，有哪些方法？（仕兰微电子）频率补偿目的就是减小时钟和相位差，使输入输出频率同步.频率补偿的根本思想就是在基本电路或反馈网络中添加一些元件来改变反馈放大电路的开环频率特性(主要是把高频时最小极点频率与其相近的极点频率的间距拉大),破坏自激振荡条件,经保证闭环稳定工作,并满足要求的稳定裕度,实际工作中常采用的方法是在基本放大器中接入由电容或RC元件组成的补偿电路,来消去自激振荡.7、频率响应，如：怎么才算是稳定的，如何改变频响曲线的几个方法。
（未知）8、给出一个差分运放，如何相位补偿，并画补偿后的波特图。
（凹凸）一般对于两级或者多级的运放才需要补偿。
一般采用密勒补偿。
例如两级的全差分运放和两级的双端输入单端输出的运放，都可以采用密勒补偿，在第二级（输出级）进行补偿。
区别在于：对于全差分运放，两个输出级都要进行补偿，而对于单端输出的两级运放，只要一个密勒补偿。
9、基本放大电路种类（电压放大器，电流放大器，互导放大器和互阻放大器），优缺点，特别是广泛采用差分结构的原因。
（未知）差动放大电路是构成多级直接耦合放大电路的基本单元电路。
利用电路在结构上的对称性，可以有效抑制由于温度变化引起晶体管参数变化造成的电路静态工作点的漂移差分放大电路对差模输入信号有放大能力，差分放大电路对共模输入信号有抑制作用12、画出由运放构成加法、减法、微分、积分运算的电路原理图。
并画出一个晶体管级的运放电路。
（仕兰微电子）13、用运算放大器组成一个10倍的放大器。
（未知）14、给出一个简单电路，让你分析输出电压的特性（就是个积分电路），并求输出端某点的 rise/fall时间。
(Infineon笔试试题)15、电阻R和电容C串联，输入电压为R和C之间的电压，输出电压分别为C上电压和R上电压，要求制这两种电路输入电压的频谱，判断这两种电路何为高通滤波器，何为低通滤波器。
当RC<<T时，给出输入电压波形图，绘制两种电路的输出波形图。
（未知）16、有源滤波器和无源滤波器的原理及区别?（新太硬件）19、在CMOS电路中，要有一个单管作为开关管精确传递模拟低电平，这个单管你会用P管还是N管，为什么？（仕兰微电子）21、电压源、电流源是集成电路中经常用到的模块，请画出你知道的线路结构，简单描述其优缺点。
（仕兰微电子）22、画电流偏置的产生电路，并解释。
（凹凸）23、史密斯特电路,求回差电压。
（华为面试题）25、LC正弦波振荡器有哪几种三点式振荡电路，分别画出其原理图。
（仕兰微电子）LC正弦波振荡器是用L、C元件组成选频网络的振荡器，一般用来产生1MHz以上的高频正弦信号。
根据LC调谐回路的不同连接方式，LC正弦波振荡器又可分为变压器反馈式（或称互感耦合式）、电感三点式和电容三点式三种26、VCO是什么,什么参数(压控振荡器?) （华为面试题）压控振荡器（VCO）压控振荡器的特性可用压控特性曲线和压控灵敏度来表示27、锁相环有哪几部分组成？（仕兰微电子）锁相环路是一个相位反馈自动控制系统。
它由以下三个基本部件组成：鉴相器（PD）、环路滤波器（LPF）和压控振荡器（VCO）28、锁相环电路组成，振荡器（比如用D触发器如何搭）。
（未知）29、求锁相环的输出频率，给了一个锁相环的结构图。
（未知）30、如果公司做高频电子的，可能还要RF知识，调频，鉴频鉴相之类，不一一列举。
（未知）31、一电源和一段传输线相连（长度为L,传输时间为T），画出终端处波形，考虑传输线无损耗。
给出电源电压波形图，要求绘制终端波形图。
（未知）32、微波电路的匹配电阻。
（未知）33、DAC和ADC的实现各有哪些方法？（仕兰微电子）二、模数转换器（ADC）模数转换指的是将输入的模拟量转换为数字量输出，实现这种转换功能的电路称为模数转换器，简称ADC（Analog Digital Converter）。
ADC按工作原理的不同可分为直接ADC和间接ADC。
直接ADC有并联比较型和逐次渐进型等，直接ADC的转换速度快。
间接ADC的转换速度慢，如双积分型ADC。
并联比较型ADC、逐次渐进型ADC和双积分型ADC各有特点，应用在不同的场合。
高速且精度要求不高，可以选用并联比较型ADC；低速、精度高且抗干扰强的场合，可以选用双积分型ADC；逐次渐进型ADC兼顾了两者的优点，速度较快、精度较高、价格适中，应用较为普遍。
AD转换要经过采样、保持、量化和编码等过程。
采样-保持电路对输入模拟信号进行采样并保持，量化是对采样信号进行分级，编码则将分级后的信号转换成二进制代码。
对模拟信号采样时，必须满足采样定理。
一、数模转换器常见的数-模转换电路（DAC）有多种类型：权电阻网络DAC、倒T形电阻网络DAC、权电流网络DAC等。
数模转换器将输入的二进制数字量转换成与之成正比的模拟量；模数转换器将输入的模拟电压转换成与之成正比的二进制数字量A/D转换=模拟/数字转换，意思是模拟讯号转换为数字讯号；D/A转换=数字/模拟转换，意思是数字讯号转换为模拟讯号；ADC=模拟/数字转换器，DAC=数字/模拟转换器34、A/D电路组成、工作原理。
（未知）ADC的组成与ADC的电路形式ADC电路通常由两部分组成，它们是：采样、保持电路和量化、编码电路。
其中量化、编码电路是最核心的部件，任何ADC转换电路都必须包含这种电路。
ADC电路的形式很多，通常可以并为两类：间接法：它是将采样-保持的模拟信号先转换成与模拟量成正比的时间或频率，然后再把它转换位数字量。
这种通常是采用时钟脉冲计数器，它又被称为计数器式。
它的工作特点是：工作速度低，转换精度高，抗干扰能力强。
直接法：通过基准电压与采样-保持信号进行比较，从而转换位数字量。
它的工作特点是：工作速度高，转换精度容易保证。
数字电路1、同步电路和异步电路的区别是什么？（仕兰微电子）异步电路主要是组合逻辑电路，用于产生地址译码器、ＦＩＦＯ或ＲＡＭ的读写控制信号脉冲，但它同时也用在时序电路中，此时它没有统一的时钟，状态变化的时刻是不稳定的，通常输入信号只在电路处于稳定状态时才发生变化。
也就是说一个时刻允许一个输入发生变化，以避免输入信号之间造成的竞争冒险。
电路的稳定需要有可靠的建立时间和持时间，待下面介绍。
同步电路是由时序电路(寄存器和各种触发器)和组合逻辑电路构成的电路，其所有操作都是在严格的时钟控制下完成的。
这些时序电路共享同一个时钟ＣＬＫ，而所有的状态变化都是在时钟的上升沿(或下降沿)完成的。
比如Ｄ触发器，当上升延到来时，寄存器把Ｄ端的电平传到Ｑ输出端。
下面介绍一下建立保持时间的问题。
建立时间(ｔｓｕ)是指在触发器的时钟上升沿到来以前，数据稳定不变的时间。
如果建立时间不够，数据将不能在这个时钟上升沿被打入触发器；保持时间(ｔｈ)是指在触发器的时钟上升沿到来以后，数据稳定不变的时间。
如果保持时间不够，数据同样不能被打入触发器。
数据稳定传输必须满足建立时间和保持时间的要求，否则电路就会出现逻辑错误。
在同步电路设计中一般采用D触发器，异步电路设计中一般采用Latch2、什么是同步逻辑和异步逻辑？（汉王笔试）同步逻辑是时钟之间有固定的因果关系。
异步逻辑是各时钟之间没有固定的因果关系。
组合电路与时序电路区别组合逻辑电路是具有一组输出和一组输入的非记忆性逻辑电路，它的基本特点是任何时刻的输出信号状态仅取决于该时刻各个输入信号状态的组合，而与电路在输入信号作用前的状态无关。
组合电路是由门电路组成的，但不包含存储信号的记忆单元，输出与输入间无反馈通路，信号是单向传输，且存在传输延迟时间。
组合逻辑电路的功能描述方法有真值表、逻辑表达式、逻辑图、卡诺图和波形图等。
时序逻辑电路与组合逻辑电路不同，在逻辑功能及其描述方法、电路结构、分析方法和设计方法上都有区别于组合电路的明显特点。
在时序逻辑电路中，任意时刻的输出信号不仅和当时的输入信号有关，而且还与电路原来的状态有关，这是时序逻辑电路在逻辑功能上的特点。
因而时序逻辑电路必然包含存储记忆单元电路。
描述时序电路逻辑功能的方法有：三个方程（输出方程、驱动方程（或激励函数）、状态方程）、状态转换表、状态转换图和时序图等。
3、什么是"线与"逻辑，要实现它，在硬件特性上有什么具体要求？（汉王笔试）线与逻辑是两个输出信号相连可以实现与的功能。
在硬件上，要用oc门来实现，由于不用oc门可能使灌电流过大，而烧坏逻辑门。
同时在输出端口应加一个上拉电阻。
4、什么是Setup 和Holdup时间？（汉王笔试）5、setup和holdup时间,区别.（南山之桥）建立时间(ｔｓｕ)是指在触发器的时钟上升沿到来以前，数据稳定不变的时间。
如果建立时间不够，数据将不能在这个时钟上升沿被打入触发器；保持时间(ｔｈ)是指在触发器的时钟上升沿到来以后，数据稳定不变的时间。
如果保持时间不够，数据同样不能被打入触发器。
数据稳定传输必须满足建立时间和保持时间的要求，否则电路就会出现逻辑错误6、解释setup time和hold time的定义和在时钟信号延迟时的变化。
（未知）7、解释setup和hold time violation，画图说明，并说明解决办法。
（威盛VIA 2003.11.06 上海笔试试题）Setup/hold time 是测试芯片对输入信号和时钟信号之间的时间要求。
建立时间是指触发器的时钟信号上升沿到来以前，数据稳定不变的时间。
输入信号应提前时钟上升沿（如上升沿有效）T时间到达芯片，这个T就是建立时间-Setup time.如不满足setup time,这个数据就不能被这一时钟打入触发器，只有在下一个时钟上升沿，数据才能被打入触发器。
保持时间是指触发器的时钟信号上升沿到来以后，数据稳定不变的时间。
如果hold time 不够，数据同样不能被打入触发器。
建立时间(Setup Time)和保持时间（Hold time）。
建立时间是指在时钟边沿前，数据信号需要保持不变的时间。
保持时间是指时钟跳变边沿后数据信号需要保持不变的时间。
如果不满足建立和保持时间的话，那么DFF将不能正确地采样到数据，将会出现metastability的情况。
如果数据信号在时钟沿触发前后持续的时间均超过建立和保持时间，那么超过量就分别被称为建立时间裕量和保持时间裕量。
8、说说对数字逻辑中的竞争和冒险的理解，并举例说明竞争和冒险怎样消除。
（仕兰微电子）竞争: 在组合逻辑电路中，某个输入变量通过两条或两条以上的途径传到输出端，由于每条途径延迟时间不同，到达输出门的时间就有先有后，这种现象称为竞争。
