电工电子面试题及答案一、导论在电工电子领域,面试是评估候选人技能和知识水平的重要环节。
本文将提供一系列常见的电工电子面试题及其答案,希望对广大求职者和面试官有所帮助。
以下是一些基础问题,包括电工电子原理、电路设计、电路分析、电力系统、电子器件和电机控制等。
通过这些问题的回答,面试官可以初步了解候选人的能力和经验。
二、电工电子面试题1. 请解释什么是欧姆定律?2. 什么是电流、电压和电阻?它们之间的关系是什么?3. 解释直流电和交流电有什么区别?4. 解释什么是电容和电感?它们在电路中有什么作用?5. 请解释什么是功率因数?它对电力系统有什么影响?6. 解释什么是短路和开路?7. 什么是三相电?三相电有什么优势?8. 解释什么是谐振?有哪些常见的谐振现象?9. 请解释什么是逻辑门电路?列举一些常见的逻辑门电路。
10. 解释什么是半导体?它们在电子器件中起到什么作用?11. 请解释什么是电机控制系统?列举一些常见的电机控制方法。
12. 解释什么是PWM调制?它在电机控制中的应用。
13. 什么是放大器?解释什么是放大器增益?14. 解释什么是负反馈?它对电子放大器的作用是什么?15. 请解释什么是微处理器和微控制器?它们有什么区别?16. 解释什么是集成电路?列举一些常见的集成电路类型。
17. 请解释什么是模拟信号和数字信号?它们之间的区别是什么?18. 解释什么是传感器?列举一些常见的传感器类型及其应用。
19. 请解释什么是反馈控制系统?它在电子领域中的应用。
20. 解释什么是编码器和解码器?它们在数字电路中的作用。
三、电工电子面试题答案1. 欧姆定律是一种描述电流、电压和电阻之间关系的基本法则。
根据欧姆定律,电流等于电压除以电阻,即I = V/R。
2. 电流是电荷通过导体单位时间内的流动;电压是电场力量推动电荷在电路中移动的电能单位;电阻是电流通过导体时遇到的阻碍。
根据欧姆定律,电压等于电流乘以电阻,即V = I*R。
第1篇一、公司概况与行业背景1. 请简要介绍贵公司的发展历程和主营业务。
2. 在当前电子行业竞争激烈的环境下,贵公司如何保持竞争优势?3. 请谈谈贵公司在技术创新方面的主要成果和未来规划。
4. 贵公司所处的电子产业链位置及其在行业中的地位如何?5. 贵公司如何应对国家政策对电子行业的影响?二、技术能力与专业知识1. 请描述您在电子领域的工作经验,包括您所熟悉的技术领域。
2. 您在电子设计方面有哪些独到的见解和实践经验?3. 请谈谈您对模拟电路和数字电路的理解,以及在实际应用中的区别。
4. 您在信号处理方面有哪些经验?请举例说明。
5. 请描述您在嵌入式系统开发方面的技能和经验。
6. 您在单片机编程方面有哪些技能?请举例说明。
7. 您在电路仿真软件(如LTspice、Multisim等)方面有哪些经验?8. 您在电路板设计与PCB布局方面有哪些技能?9. 请谈谈您在电子元器件选型方面的经验。
10. 您在电子行业项目管理方面有哪些经验?三、项目经验与成果1. 请介绍您参与过的电子项目,包括项目背景、您的职责和项目成果。
2. 在项目实施过程中,您遇到了哪些技术难题?如何解决的?3. 您在项目过程中,如何与其他团队成员协作?4. 请谈谈您在项目成果转化方面的经验。
5. 您在项目实施过程中,如何确保项目进度和质量?四、沟通与团队协作1. 您如何描述自己的沟通能力?2. 请举例说明您在团队协作中的成功案例。
3. 您在团队中扮演什么角色?如何发挥自己的优势?4. 您如何看待团队冲突?如何解决?5. 请谈谈您在跨部门协作方面的经验。
五、职业规划与期望1. 您的职业规划是什么?为什么选择电子行业?2. 您在电子行业的发展目标是什么?3. 您希望从贵公司获得哪些方面的成长?4. 您对未来电子行业的发展趋势有何看法?5. 您对贵公司的期望是什么?六、个人素质与生活态度1. 您如何描述自己的性格特点?2. 您如何看待压力和挑战?3. 您如何平衡工作和生活?4. 您在业余时间有哪些兴趣爱好?5. 您如何看待电子行业的未来发展?七、面试技巧与心态1. 您在面试过程中,如何展示自己的优势?2. 您如何应对面试官的提问?3. 您如何看待面试失败?4. 您在面试过程中,如何保持良好的心态?5. 您在面试前,如何准备?以上是电子公司面试题目的内容,共计约2500字。
第1篇一、基础知识部分1. 请简要描述基尔霍夫定律及其在电路分析中的应用。
解析:基尔霍夫定律包括基尔霍夫电流定律(KCL)和基尔霍夫电压定律(KVL)。
KCL指出,在电路中,任何节点流入的电流之和等于流出的电流之和;KVL指出,在电路中,任何闭合路径上的电压降之和等于该路径上的电压升之和。
2. 请解释电路中“电压源”和“电流源”的概念,并说明它们在电路分析中的作用。
解析:电压源是一种提供恒定电压的电路元件,其输出电压不随负载变化而变化;电流源是一种提供恒定电流的电路元件,其输出电流不随负载变化而变化。
在电路分析中,电压源和电流源是描述电路中能量传递的重要工具。
3. 请简要介绍电路的三种基本元件:电阻、电容和电感。
解析:电阻是一种对电流产生阻碍作用的元件,其单位为欧姆(Ω);电容是一种储存电荷的元件,其单位为法拉(F);电感是一种储存磁能的元件,其单位为亨利(H)。
4. 请解释电路中“交流电”和“直流电”的概念,并说明它们在电路分析中的应用。
解析:交流电(AC)是指电压和电流大小及方向随时间周期性变化的电流;直流电(DC)是指电压和电流大小及方向恒定不变的电流。
在电路分析中,交流电和直流电是描述电路中电流和电压变化的重要概念。
5. 请简要介绍电路的三种分析方法:节点分析法、网孔分析法和回路分析法。
解析:节点分析法是通过分析电路中各个节点的电压或电流关系来求解电路的方法;网孔分析法是通过分析电路中各个网孔的电流关系来求解电路的方法;回路分析法是通过分析电路中各个回路的电压关系来求解电路的方法。
二、模拟电路部分1. 请简要描述运算放大器的概念及其在电路中的应用。
解析:运算放大器是一种具有高输入阻抗、低输出阻抗、高增益的电子器件,广泛应用于模拟信号处理、电路设计等领域。
2. 请解释“反馈”在电路中的作用,并举例说明。
解析:反馈是将电路输出信号的一部分或全部反送到输入端,以影响电路的输入或输出。
反馈在电路中具有稳定电路性能、提高电路精度、实现电路功能多样化等作用。
电子工程师岗位面试题及答案一、基础知识与技能1.请介绍一下您的电子工程背景和相关经验。
答案:我获得了电子工程学士学位,并在过去的五年中在一家半导体公司工作,专注于集成电路设计和测试。
我参与了多个项目,包括XXX芯片的设计和优化,以及YYY传感器的嵌入式系统开发。
2.解释一下功率放大器的工作原理。
答案:功率放大器是将输入信号的能量放大到足够大的输出信号的装置。
它包括一个放大元件,如晶体管,以及适当的电源和电路来确保线性放大。
例如,类AB功率放大器通过结合类A和类B的特点,实现了较高的效率和较低的失真。
3.什么是噪声?在电子电路中如何处理噪声?答案:噪声是电子电路中不期望的随机信号。
它可以影响信号质量和精确度。
处理噪声的方法包括使用滤波器、接地技巧、差分信号传输和合适的屏蔽方法,以最小化噪声对信号的干扰。
4.请解释什么是嵌入式系统,并提供一个实际应用示例。
答案:嵌入式系统是集成在其他设备中,用于执行特定任务的计算机系统。
例如,汽车中的发动机控制单元(ECU)是一个嵌入式系统,负责监控和控制引擎操作,以优化燃油效率和性能。
5.您在硬件描述语言(HDL)方面有经验吗?请描述一下您在HDL 项目中的角色。
答案:是的,我熟悉VerilogHDL,并在以前的项目中使用过。
例如,在一个数字信号处理器的设计中,我负责编写Verilog代码,描述其算法和控制逻辑,并与团队进行协调,确保功能正确实现。
二、电路设计与分析6.请解释什么是电压分压器,并说明其在电路中的应用。
答案:电压分压器是由两个电阻构成的电路,用于将电压分成更小的部分。
在电路中,它常用于将高电压信号降低到适合其他电路部分的范围,如模拟信号输入到模数转换器(ADC)。
7.如何设计一个低通滤波器?请描述设计流程。
答案:低通滤波器用于通过低频信号并削弱高频信号。
设计过程包括选择滤波器类型(如巴特沃斯、切比雪夫等)、截止频率,然后根据滤波器的传递函数计算电阻和电容值。
电工电子面试题目及答案第一部分:电工基础知识问题一:请解释电流的概念。
回答:电流是指电荷在导体中流动的物理现象。
它是单位时间内通过导体横截面的电荷量。
单位为安培(A)。
问题二:什么是电压?回答:电压是指电能在电路中转换成其他形式能量的程度,也称为电位差或电势差。
它是单位电荷所具有的能量。
单位为伏特(V)。
问题三:什么是电阻?回答:电阻是指电流在流经导体时受到的阻碍程度。
它是导体抵抗电流流动的特性。
单位为欧姆(Ω)。
问题四:请解释直流电和交流电的区别。
回答:直流电是电流方向始终保持不变的电流类型。
交流电是电流方向周期性地正负变化的电流类型。
问题五:请解释欧姆定律。
回答:欧姆定律是描述电压、电流和电阻之间关系的定律。
根据欧姆定律,电压等于电流乘以电阻。
即 V = I × R,其中 V 是电压,I 是电流,R 是电阻。
第二部分:电路分析问题一:请解释串联电路和并联电路。
回答:串联电路是将电器按照一条线路连接起来,电流依次通过每个电器。
并联电路是将电器连接成多个分支,电流在每个分支中分流。
问题二:请解释电阻的串联和并联。
回答:在串联电阻中,多个电阻连接在一条线路上,电阻值相加。
在并联电阻中,多个电阻同时连接在电路中,总电阻为各电阻电阻值的倒数之和的倒数。
问题三:请解释电容的充放电过程。
回答:电容充电是指电容器两端电压逐渐增加,当电容器两端电压达到电源电压时,电容器处于充电饱和状态。
电容放电是指电容器两端电压逐渐减小,当电容器两端电压降低到零时,电容器处于放电饱和状态。
问题四:请解释电感的自感和互感。
回答:电感的自感是指电流在通过线圈时产生的磁场对电流产生的作用。
互感是指两个或多个线圈之间通过磁场相互影响产生的电感。
第三部分:电机与变频器问题一:请解释直流电机和交流电机的区别。
回答:直流电机是以直流电作为电源的电机,适用于需要精确控制速度和转矩的应用。
交流电机是以交流电作为电源的电机,适用于大多数工业和家用设备。
电子专业面试题一、导言电子专业是现代科技领域中的重要学科,而面试则是考察应聘者是否具备相关知识和技能的重要环节。
本文将针对电子专业面试中常见的问题进行探讨和解答,帮助应聘者更好地准备和应对面试。
二、基础知识问题在电子专业的面试过程中,面试官通常会提问一些基础知识问题,以下是一些常见问题及其答案:1. 什么是Ohm定律?Ohm定律是指在恒温下,导线两端的电压与电流成正比例关系,即V=IR,其中V表示电压,I表示电流,R表示电阻。
2. 请解释什么是反向恢复时间?反向恢复时间指的是二极管或其他开关元件在从导通状态恢复到截止状态所需的时间。
3. 请解释什么是毫安电流?毫安电流是指电流单位为毫安(mA),是一种小电流单位,常用于测量对电流敏感的电子元器件,如集成电路。
4. 什么是电子滤波器?电子滤波器是指通过电子元器件对信号进行加工和处理,去除或改变信号中的某些频率成分,以实现滤波效果的装置。
5. 请解释什么是放大器的增益?放大器的增益指的是输入信号经过放大器后输出信号的幅度比值,通常用分贝(dB)表示。
三、应用题除了基础知识问题,面试中还可能涉及到一些应用题,以下是一些常见的应用题及其解答方式:1. 设计一个电源电路,输出电压为12V,最大电流为2A。
解答:我们可以设计一个步骤降压电路,采用变压器、整流电路和稳压电路的组合方式,将输入电源的电压降低到12V,并通过稳压电路实现最大电流为2A的输出。
2. 请设计一个集成电路温度测量电路,测量范围为-40℃至+125℃。
解答:我们可以采用温度传感器和模数转换器相结合的方式,将温度传感器的模拟信号转换为数字信号,并通过微处理器进行处理和显示,以实现温度测量。
3. 请设计一个四位十进制计数器电路,实现从0至9的循环计数。
解答:我们可以使用触发器和逻辑门组成一个计数器电路,通过适当的逻辑设计实现从0至9的循环计数,当计数到9时重新回到0。
四、实践能力问题在电子专业的面试中,面试官可能还会提问一些与实践能力相关的问题,以下是一些常见问题及其回答方式:1. 请描述你参与过的一个电子项目,并介绍你在其中扮演的角色。
第1篇1. 集成电路基础:- 请描述一下你对集成电路的认识,列举一些与集成电路相关的内容(如讲清楚模拟、数字、双极型、CMOS、MCU、RISC、CISC、DSp、ASIC、FpGA等的概念)。
2. 研发工作特点:- 你认为你从事研发工作有哪些特点?3. 基尔霍夫定理:- 基尔霍夫定理的内容是什么?4. 集成电路设计流程:- 描述你对集成电路设计流程的认识。
5. 集成电路工艺:- 描述你对集成电路工艺的认识。
6. 模拟电路设计:- 最基本的如三极管曲线特性(太低极了点)。
- 基本放大电路,种类,优缺点,特别是广泛采用差分结构的原因。
- 反馈之类,如:负反馈的优点(带宽变大)。
7. 数字电路设计:- Verilog/VHDL设计计数器。
- 逻辑方面数字电路的卡诺图化简,时序。
8. 电容公式:- 平板电容公式(CS/4kd)。
9. 反馈电路:- 描述反馈电路的概念,列举他们的应用。
10. 负反馈种类:- 负反馈种类(电压并联反馈,电流串联反馈,电压串联反馈和电流并联反馈);负反馈的优点。
11. 放大电路的频率补偿:- 放大电路的频率补偿的目的是什么,有哪些方法?12. 频率响应:- 频率响应,如:怎么才算是稳定的,如何改变频响曲线的几个方法。
13. A/D电路组成和工作原理:- A/D电路组成,工作原理。
14. 软件操作:- ic设计的话需要熟悉的软件: Cadence, Synopsys, Advant,UNIX当然也要大概会操作。
15. 实际工作所需要的一些技术知识:- 电路的低功耗,稳定,高速如何做到,调运放,布版图注意的地方等等。
请注意,这些题目仅供参考,实际面试中的题目可能会根据公司的具体需求和应聘者的背景有所不同。
第2篇一、基础篇1. 请简要描述电子工程的基本概念及其在现代社会中的应用。
2. 解释电子电路中的模拟信号和数字信号的区别。
3. 电流、电压和电阻之间的关系是什么?4. 电路中常见的电源有哪几种?5. 什么是基尔霍夫定律?6. 请简述二极管、晶体管和场效应晶体管的基本原理。
第1篇一、面试背景随着科技的不断发展,数字电子技术已经成为现代电子技术的重要组成部分。
为了选拔优秀的人才,许多企业、研究机构和高校都会对数字电子技术专业的人才进行面试。
本篇面试题目旨在考察应聘者在数字电子技术领域的理论基础、实践能力以及解决问题的能力。
二、面试内容一、基础知识1. 请解释数字电子技术的基本概念,并说明它与模拟电子技术的区别。
2. 简述逻辑代数的基本运算,如与、或、非、异或等,并举例说明其在数字电路设计中的应用。
3. 解释卡诺图的概念,并说明如何使用卡诺图进行逻辑函数的化简。
4. 简述TTL和CMOS两种逻辑门电路的特点,并比较它们的优缺点。
5. 解释时序逻辑电路的基本概念,并说明组合逻辑电路与时序逻辑电路的区别。
6. 解释触发器的概念,并说明D触发器、JK触发器、T触发器的动作特点。
7. 解释寄存器和锁存器的概念,并说明它们的区别。
8. 解释脉冲波形的产生和整形,并说明施密特触发器和单稳态触发器的作用。
9. 解释半导体存储器的概念,并说明RAM、ROM、EEPROM等存储器的特点。
10. 解释可编程逻辑器件(PLD)的概念,并说明GAL、FPGA等PLD的特点。
二、实践应用1. 设计一个4位二进制加法器,并使用卡诺图进行化简。
2. 设计一个简单的计数器,要求实现0-9循环计数。
3. 设计一个串行数据到并行数据的转换电路,并说明其工作原理。
4. 设计一个数字信号发生器,要求输出方波、三角波和锯齿波。
5. 分析一个数字电路,说明其功能,并找出其中的错误。
6. 设计一个简单的数字温度计,要求测量范围在-50℃至150℃。
7. 设计一个数字频率计,要求测量范围在1Hz至10MHz。
8. 分析一个数字通信系统,说明其工作原理,并指出可能存在的问题。
9. 设计一个数字滤波器,要求对输入信号进行低通滤波。
10. 设计一个数字锁相环(PLL)电路,要求实现频率合成。
三、综合能力1. 介绍一种你所熟悉的数字信号处理算法,并说明其在实际应用中的优势。

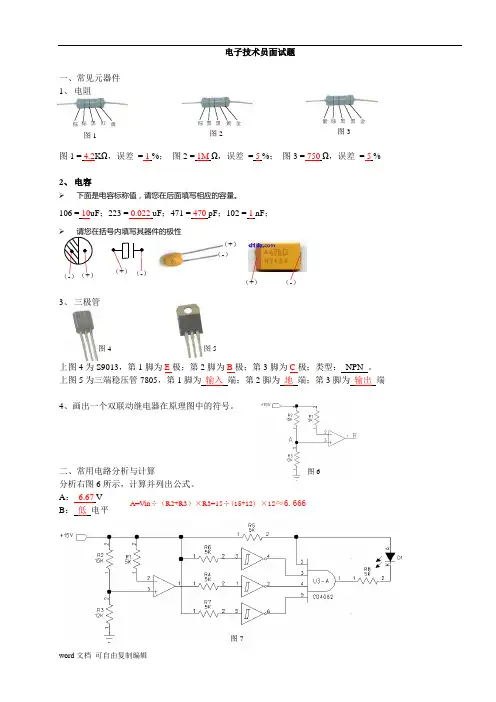

电子技术员面试题一、常见元器件 1、 电阻图1 = 4.2K Ω,误差 = 1 %; 图2 = 1M Ω,误差 = 5 %; 图3 = 750 Ω,误差 = 5 %2、 电容➢ 下面是电容标称值,请您在后面填写相应的容量。
106 = 10uF ;223 = 0.022 uF ;471 = 470 pF ;102 = 1 nF ;➢ 请您在括号内填写其器件的极性3、 三极管上图4为S9013,第1脚为E 极;第2脚为B 极;第3脚为C 极;类型: NPN 。
上图5为三端稳压管7805,第1脚为 输入 端;第2脚为 地 端;第3脚为 输出 端4、画出一个双联动继电器在原理图中的符号。
二、常用电路分析与计算分析右图6所示,计算并列出公式。
A : 6.67 VB : 低 电平棕棕黑红黄棕黑黑黄金紫绿黑黑金图1 图2 图3 (-) (+) (+) (-)(+)(-)(+)(-)图4 图5图6 图7A=Vin ÷(R2+R3)×R3=15÷(15+12) ×12≈6.666请看上图7。
问题:D1亮还是不亮?为什么?答:D1亮。
当比较器3脚为6.67V时,1脚输出为0,非门2脚为1,非门4和6脚为0 此时与门2脚为1,与门输出1脚为0,D1成立,D1亮。
三、常见电路制作1、用两个LM7812画一个输出为±12V接线图。
2、用方框图画一个简单开关电源电路。
3、用两个电阻,一个三极管,画出一个与“非门”同等的电路。
四、常见数字电路符号请您填写以下数字电路符号名称(2 输入端或非门) (2 输入端与非门) ( 非门) (3 输入端与非门)( 3 输入端与门)五、在插件焊锡生产时常见的人为不良现象有哪些?答:连锡、虚焊、漏焊、漏件、插反、错件、不贴板、未剪脚、六、问答题:1、AC380V经整流滤波后,输出的直流电压是多少?并用公式列出来。
答:≈537V 1.414×380 ≈537.322、什么叫数字电路?并画出数字信号波形。
第1篇一、基础知识1. 题目:简述半导体材料的特点及其分类。
解析:半导体材料具有导电性介于导体和绝缘体之间的特性。
半导体材料分为元素半导体和化合物半导体。
元素半导体主要有硅、锗等,化合物半导体主要有砷化镓、磷化铟等。
2. 题目:解释PN结的形成原理及其特性。
解析:PN结是由P型半导体和N型半导体组成的。
在PN结形成过程中,P区的空穴和N区的电子相互扩散,形成扩散区。
扩散完成后,由于电荷积累,在PN结两侧形成内建电场,阻止电荷继续扩散。
PN结具有单向导电性、整流作用、电容特性等特性。
3. 题目:什么是集成电路?简述集成电路的发展历程。
解析:集成电路是将多个晶体管、二极管、电阻、电容等元件集成在一个半导体芯片上,实现一定功能的电路。
集成电路的发展历程经历了以下阶段:分立元件阶段、小规模集成电路阶段、中规模集成电路阶段、大规模集成电路阶段、超大规模集成电路阶段。
4. 题目:什么是CMOS技术?简述CMOS技术的特点。
解析:CMOS技术是一种互补金属氧化物半导体技术,由N沟道MOSFET和P沟道MOSFET组成。
CMOS技术具有以下特点:低功耗、高集成度、低噪声、良好的温度稳定性等。
二、模拟电路1. 题目:简述运算放大器的特点及其应用。
解析:运算放大器是一种高增益、差分输入、单端输出的放大器。
运算放大器具有以下特点:高增益、低输入阻抗、高输出阻抗、带宽较宽等。
运算放大器广泛应用于模拟信号处理、模拟电路设计等领域。
2. 题目:解释负反馈的概念及其作用。
解析:负反馈是将输出信号的一部分反馈到输入端,与输入信号进行叠加,从而改变电路的放大倍数、带宽、线性度等特性。
负反馈的作用包括:稳定电路工作点、提高电路线性度、扩展电路带宽等。
3. 题目:什么是滤波器?简述滤波器的基本类型及其特点。
解析:滤波器是一种允许信号通过而阻止或削弱其他信号通过的电路。
滤波器的基本类型包括:低通滤波器、高通滤波器、带通滤波器、带阻滤波器。
第1篇一、基础知识1. 请简要描述电子工程的基本概念及其应用领域。
2. 电路的三要素是什么?请解释它们在电路中的作用。
3. 电阻、电容、电感各有什么特性?请举例说明它们在实际电路中的应用。
4. 什么是基尔霍夫定律?请分别用基尔霍夫电压定律和基尔霍夫电流定律解释电路分析。
5. 什么是电压、电流、功率?请分别解释它们之间的关系。
6. 什么是交流电?请简述交流电的特点及其与直流电的区别。
7. 什么是信号?请解释模拟信号和数字信号的区别。
8. 什么是频率?请解释频率与周期、角频率之间的关系。
9. 什么是电路图?请简述电路图的作用及绘制方法。
10. 什么是电路仿真?请列举电路仿真的几种方法。
二、电路分析1. 请计算以下电路的输入电阻和输出电阻。
2. 请计算以下电路的电压增益和电流增益。
3. 请计算以下电路的通频带。
4. 请分析以下电路的稳定性。
5. 请计算以下电路的功率消耗。
三、模拟电路1. 请解释以下放大电路的工作原理。
 2. 请简述以下运算放大器电路的输出波形。
 3. 请分析以下滤波电路的滤波效果。
 4. 请计算以下稳压电路的输出电压。
 5. 请简述以下调制和解调电路的工作原理。
四、数字电路1. 请解释以下逻辑门电路的工作原理。
 2. 请简述以下触发器电路的工作原理。
电子技术员面试题在这篇文章中,我将为您提供一些电子技术员面试题。
这些问题旨在评估您对电子技术的理解和应用能力。
请您根据题目逐一回答。
祝您好运!1. 请解释一下什么是电阻和电压?电阻是电流通过一个电路时阻碍其流动的能力。
电阻的单位是欧姆(Ω)。
电压是电路两点之间的电势差,以伏特(V)表示。
2. 请解释一下什么是电感和电容?电感是导体中储存磁能的能力。
它的单位是亨利(H)。
电容是导体中储存电能的能力,以法拉(F)表示。
3. 请解释一下什么是半导体?半导体是一种介于导体和绝缘体之间的物质。
它的电阻比导体大,但比绝缘体小。
半导体材料常被用于电子器件中。
4. 请解释一下什么是数字信号和模拟信号?数字信号是以离散值表达的信号,例如二进制编码。
模拟信号则是以连续值表达的信号,例如正弦波。
5. 请解释一下什么是操作放大器(Op-Amp)?操作放大器是一种电子设备,能够放大电压或电流信号。
它经常用于电路设计中,以增加信号的放大度和精确度。
6. 请解释一下什么是多路复用(Multiplexing)?多路复用是通过合并多个信号,共享同一信号传输通道的技术。
这可以提高信号传输效率和资源利用率。
7. 请解释一下什么是开关电源(Switching Power Supply)?开关电源是一种将电能转换为高频交流电,再转换为所需电压或电流输出的电源。
它比传统的线性电源效率更高。
8. 请解释一下什么是微控制器(Microcontroller)?微控制器是一种集成了处理器核心、内存和输入/输出接口功能的集成电路。
它通常被用于控制和执行各种电子设备。
9. 请解释一下什么是表面贴装技术(SMT)?表面贴装技术是一种电子组装技术,将电子元件直接焊接在印刷线路板的表面。
相比传统的插件技术,它更小巧、高效。
10. 请解释一下什么是故障排除(Troubleshooting)?故障排除是通过逻辑和技术手段,识别和解决电子设备中的问题,以恢复其正常工作状态的过程。
电子电路设计工程师面试题及答案1.请描述一次您在电子电路设计中解决复杂问题的经验。
在我的上一份工作中,我们遇到了一个性能优化的挑战,需要在电路设计中提高信号传输速度。
我通过采用差分信号传输、优化PCB布局以减小信号路径长度,以及使用高速电路设计工具进行仿真和分析,成功提高了系统的整体性能。
2.如何处理设计中的电磁干扰问题,以确保电路的稳定性和抗干扰能力?在面对电磁干扰时,我采用了合适的屏蔽措施,如使用屏蔽罩、优化地线布局,并利用滤波器来降低干扰。
此外,我通过仿真工具进行电磁兼容性分析,以确保电路在实际环境中的稳定性。
3.请详细介绍您在高频电路设计中的经验,特别是在射频设计方面的成就。
在之前的项目中,我负责设计了一套射频前端电路,涉及频率范围较广。
通过合理选择元器件、进行频域仿真和优化,成功实现了对不同频段信号的高效捕获和处理,使系统在复杂环境中表现卓越。
4.如何平衡在电路设计中的功耗和性能,尤其是在移动设备等有限电源环境下?在移动设备电路设计中,我注重优化功耗和性能的平衡。
通过采用低功耗元器件、优化电源管理策略,以及采用动态电压调整技术,成功实现了在有限电源环境下的长时间运行,同时保持了系统的高性能。
5.请描述您在模拟电路设计中解决过的一个挑战,以及您的解决方法。
在之前的项目中,我遇到了一个模拟电路中的非线性问题,导致信号失真。
我通过引入反馈控制、调整电路增益和采用精准的元器件进行替代,成功地解决了信号失真的问题,并提升了整体电路性能。
6.在数字电路设计中,如何确保电路的稳定性和可靠性,尤其是在高温或极端环境下?在数字电路设计中,我采用了工艺上的优化,选择耐高温材料和元器件,以及通过热仿真工具来评估电路在不同温度条件下的性能。
这些措施有效地提高了电路的稳定性和可靠性,确保在极端环境中仍能正常工作。
7.在多层PCB设计中,您是如何优化信号完整性和降低串扰的?我在多层PCB设计中采用分层布局、差分信号传输、地孔的合理设置等手段,以降低信号路径的交叉和减小串扰。
电子工程面试问题及答案电子工程是一门关于电子器件、电子电路和电子系统的学科,涉及到广泛的知识领域。
在电子工程的面试中,会涉及到一系列问题,考察应聘者对电子工程的理解和技术实践能力。
本文将介绍一些常见的电子工程面试问题,并给出相应的答案。
1. 请简要介绍一下电子工程。
电子工程是一门应用科学,研究电子器件、电路和电子系统的设计、制造和应用。
它与电力工程和通信工程等学科有紧密的联系,是现代科技领域的重要基础学科。
2. 什么是电流?电流是电荷在单位时间内通过导体截面的流动量,用符号"I"表示,单位是安培(A)。
电流的方向是由电荷的正极到负极,即正极有电流流入,负极有电流流出。
3. 什么是电压?电压是单位电荷所具有的能量,也称为电势差,用符号"V"表示,单位是伏特(V)。
电压可以用来衡量电子在电路中运动的能力,是电流流动的驱动力。
4. 请解释什么是电阻和导电性?电阻是电流在导体中流动时遇到的阻碍,是导体对电流流动的限制程度。
电阻的单位是欧姆(Ω)。
导电性则是指材料对电流的导电能力,导电性好的材料通常具有较低的电阻。
5. 什么是半导体?半导体是一种介于导体和绝缘体之间的材料。
它的电导率介于导体和绝缘体之间,在特定条件下可以改变其电导性能。
半导体材料是电子器件制造中常用的材料,如二极管和晶体管。
6. 请解释什么是放大器?放大器是一种电子器件或电路,可以将输入信号放大到更高的幅度。
放大器主要由一个或多个电子元件组成,通过增加输入信号的幅度来实现信号放大的功能。
7. 请介绍一下常见的数字电子电路元件。
常见的数字电子电路元件包括逻辑门、触发器、计数器等。
逻辑门用于逻辑运算,触发器用于存储和传输信号,计数器则用于计数和计时等功能。
8. 什么是EDA软件?EDA(Electronic Design Automation)软件是一种用于电路设计和验证的软件工具集合。
它可以辅助工程师进行电路布局、模拟仿真、信号分析等工作,提高电路设计的效率和准确性。
电子设计工程师面试题及答案1.介绍一下您的电子设计背景及经验。
答:我持有电子工程学士学位,并在过去五年内一直从事电子设计工作。
最近的项目包括设计和实施一款嵌入式系统,用于医疗设备的实时监测。
我熟练掌握了各种电子设计工具和编程语言,如Altium Designer和VHDL,通过这些工具成功地完成了多个复杂的电路板设计。
2.在设计嵌入式系统时,您是如何处理功耗优化的?答:在处理功耗时,我首先进行功耗分析,确定每个模块的功耗要求。
通过使用低功耗组件、优化算法以及实施深度睡眠模式等策略,我成功地减少了系统的功耗。
例如,在上述医疗设备项目中,我采用了动态电压和频率调整(DVFS)技术,根据系统负载动态调整电源电压和频率,以最大限度地减少功耗。
3.请描述一个您成功完成的高速数字电路设计项目,并解决了什么问题?答:我曾领导一个高速数字电路设计项目,主要解决信号完整性和时序问题。
通过巧妙的布局和引脚规划,采用差分信号传输以减小串扰,同时运用缓冲器和延迟锁相环(DLL)等技术解决时序问题。
最终,我们成功设计出一个满足高速数据传输要求的稳定可靠的数字电路。
4.在电路板布局设计中,您是如何考虑电磁兼容性(EMC)的?答:我在电路板设计中注重降低电磁辐射和提高抗干扰能力。
采用合适的层叠结构、差分信号设计、地线规划等手段,以降低辐射噪声。
此外,我在设计中考虑了电源和信号线的隔离,以减少串扰。
在一个无线通信设备项目中,我成功通过了严格的EMC测试,确保了产品的稳定性和可靠性。
5.描述一次您在多团队合作的项目中,如何有效沟通并解决合作问题。
答:在一个复杂的多团队项目中,我注重定期召开跨团队会议,明确任务分工和沟通渠道。
通过建立明确的工作流程和使用项目管理工具,我确保了信息的及时传递和问题的快速解决。
一次项目中,由于接口定义不清,我主动协调各团队重新明确接口,确保了系统的整体一致性和性能。
6.在设计模拟电路时,您是如何处理噪声和放大器稳定性的问题?答:在模拟电路设计中,我首先进行了噪声分析,确定了噪声来源并采用了适当的滤波和隔离技术。
第1篇一、基础知识1. 问题:请简述基尔霍夫电流定律(KCL)和基尔霍夫电压定律(KVL)的内容。
解析:基尔霍夫电流定律指出,在任何电路节点,流入节点的电流之和等于流出节点的电流之和。
基尔霍夫电压定律指出,在任何闭合回路中,各段电压之和等于零。
2. 问题:什么是电容?请给出平板电容的公式。
解析:电容是电路中存储电荷的能力。
平板电容的公式为 C = ε₀εrA/d,其中C是电容,ε₀是真空电容率,εr是介电常数,A是平板面积,d是平板间距。
3. 问题:三极管有哪些主要类型?请简述NPN型和PNP型三极管的工作原理。
解析:三极管主要有NPN型和PNP型两种类型。
NPN型三极管在基极正电压作用下,电流从发射极流向集电极;PNP型三极管则相反,在基极负电压作用下,电流从发射极流向集电极。
4. 问题:什么是反馈电路?请列举反馈电路的应用。
解析:反馈电路是将放大器的输出部分(部分或全部)送回输入端,以改变放大器性能的电路。
应用包括:稳定放大器增益、改善频率响应、实现信号处理功能等。
5. 问题:负反馈有哪些种类?负反馈的优点是什么?解析:负反馈有电压并联反馈、电流串联反馈、电压串联反馈和电流并联反馈四种类型。
负反馈的优点包括:降低放大器的增益灵敏度、改善放大器的线性失真、扩展放大器的通频带、自动调节作用等。
二、模拟电路6. 问题:放大电路的频率补偿的目的是什么?有哪些方法?解析:放大电路的频率补偿的目的是为了改善放大器的频率响应,防止电路产生自激振荡。
方法包括:串联补偿、并联补偿、密勒补偿等。
7. 问题:频率响应如何判断稳定性?如何改变频响曲线?解析:频率响应的稳定性可以通过波特图来判断,如果增益裕度和相位裕度均大于零,则电路稳定。
改变频响曲线的方法包括:调整电路元件参数、引入频率补偿电路等。
8. 问题:请给出一个查分运放,如何相位补偿,并画补偿后的波特图。
解析:查分运放是一种具有较高开环增益和带宽的运放。
相位补偿可以通过串联电容来实现,以改善电路的相位裕度。
1、基尔霍夫定理的内容是什么?在集总参数电路中电流、电压要受到两种约束,因为电路元件之间的互连必然迫使诸元件中的电流之间和诸元件上的电压之间有联系或者说约束,体现这种约束的是基尔霍夫定律。
(1)基尔霍夫第一定律第一定律又称基尔霍夫电流定律,简记为KCL,是电流的连续性在集总参数电路上的体现,其物理背景是电荷守恒公理。
KCL的第一种陈述:对于任一集总电路中的任一点,在任一时刻,流出(或流进)该节点的所有支路电流的代数和为零。
KCL的第二种陈述:对于任一集总电路中的任一闭合面,在任一时刻,通过该闭合面的所有支路电流的代数和等于零。
(2)基尔霍夫第二定律第二定律又称基尔霍夫电压定律,简记为KVL,是电场为位场时电位的单值性在集总参数电路上的体现,其物理背景是能量守恒公理。
KVL可表述为对于任一集总电路中的任一回路,在任一时刻,沿着该回路的所有支路电压降的代数和为零。
(仕兰微电子)2、平板电容公式(C=εS/4πkd)(未知)3、最基本的如三极管曲线特性。
三极管的特性曲线是指三极管各极的电压与电流之间的关系曲线。
它从外部直观地表达出三极管内部的物理变化规律,反映出三极管的性能。
三极管特性曲线分为输人特性曲线和输出特性曲线。
从使用角度讲,了解三极管特性曲线比了解其内部物理变化过程更重要。
因为三极管特性曲线是分析放大电路,特别是用图解法分析的重要依据和基础。
三极管特性曲线可用晶体管特性图示仪显示,也可实测得出。
下图给出了实测电路。
输人特性曲线在输人回路中测量,输出特性曲线在输出回路中测量。
(1)输人特性曲线输人特性曲线是指当集一射极之间的电压UcE为某一常数时,输人回路中的基极电流几与加在基一射极间的电压UBE之间的关系曲线,即 IB=f(UBE)/UCE=常数三极管输人特性曲线与二极管正向伏安特性曲线是一样的,因为三极管输人特性实际上就是发射结的正向伏安特性。
不同的只是存在一个集一射电压UCE .这个电压只影响IB的大小,不影响 IB与UBE之间的变化关系。
各大公司电子类招聘题目精选作者:javie[字体:大来源:人才聘任中小][日期:2005-11-3]模拟电路1、基尔霍夫定理的内容是什么?(仕兰微电子)2、平板电容公式(C=εS/4πkd)。
(未知)3、最基本的如三极管曲线特性。
(未知)4、描述反馈电路的概念,列举他们的应用。
(仕兰微电子)5、负反馈种类(电压并联反馈,电流串联反馈,电压串联反馈和电流并联反馈);负反馈的优点(降低放大器的增益灵敏度,改变输入电阻和输出电阻,改善放大器的线性和非线性失真,有效地扩展放大器的通频带,自动调节作用)(未知)6、放大电路的频率补偿的目的是什么,有哪些方法?(仕兰微电子)7、频率响应,如:怎么才算是稳定的,如何改变频响曲线的几个方法。
(未知)8、给出一个查分运放,如何相位补偿,并画补偿后的波特图。
(凹凸)9、基本放大电路种类(电压放大器,电流放大器,互导放大器和互阻放大器),优缺点,特别是广泛采用差分结构的原因。
(未知)10、给出一差分电路,告诉其输出电压Y+和Y-,求共模分量和差模分量。
(未知)11、画差放的两个输入管。
(凹凸)12、画出由运放构成加法、减法、微分、积分运算的电路原理图。
并画出一个晶体管级的运放电路。
(仕兰微电子)13、用运算放大器组成一个10倍的放大器。
(未知)14、给出一个简单电路,让你分析输出电压的特性(就是个积分电路),并求输出端某点rise/fall时间。
(Infineon的笔试试题)15、电阻R和电容C串联,输入电压为R和C之间的电压,输出电压分别为C上电压和R上电压,要求制这两种电路输入电压的频谱,判断这两种电路何为高通滤波器,何为低通滤波器。
当RC<<T时,给出输入电压波形图,绘制两种电路的输出波形图。
(未知)16、有源滤波器和无源滤波器的原理及区别?(新太硬件)17、有一时域信号S=V0sin(2pif0t)+V1cos(2pif1t)+V2sin(2pif3t+90),当其通过低通、带通、高通滤波器后的信号表示方式。
(未知)18、选择电阻时要考虑什么?(东信笔试题)19、在CMOS电路中,要有一个单管作为开关管精确传递模拟低电平,这个单管你会用P管,为什么?(仕兰微电子)N还是管.20、给出多个mos管组成的电路求5个点的电压。
(Infineon笔试试题)21、电压源、电流源是集成电路中经常用到的模块,请画出你知道的线路结构,简单描述其优缺点。
(仕兰微电子)22、画电流偏置的产生电路,并解释。
(凹凸)23、史密斯特电路,求回差电压。
(华为面试题)24、晶体振荡器,好像是给出振荡频率让你求周期(应该是单片机的,12分之一周期....)(华为面试题)(仕兰微电子)、25LC正弦波振荡器有哪几种三点式振荡电路,分别画出其原理图。
(华为面试题)(压控振荡器?)26、VCO是什么,什么参数、锁相环有哪几部分组成?(仕兰微电子)27)(未知搭触发器如何)。
28、锁相环电路组成,振荡器(比如用D(未知)29、求锁相环的输出频率,给了一个锁相环的结构图。
(未RF知识,调频,鉴频鉴相之类,不一一列举。
30、如果公司做高频电子的,可能还要知),画出终端处波形,考虑传输线T)31、一电源和一段传输线相连(长度为L,传输时间为无损耗。
给出电源电压波形图,要求绘制终端波形图。
(未知)32、微波电路的匹配电阻。
(未知)ADC的实现各有哪些方法?(仕兰微电子)33、DAC和电路组成、工作原理。
(未知)34、A/D面试容易问到)。
如电路的低功耗,稳定,高速如何35、实际工作所需要的一些技术知识(做到,调运放,布版图注意的地方等等,一般会针对简历上你所写做过的东西具体问,肯定不会问得很细(所以别把什么都写上,精通之类的词也别用太多了),这个东西各个人就一样了,不好说什么了。
(未知)_______________________________________________________________________数字电路1、同步电路和异步电路的区别是什么?(仕兰微电子)2、什么是同步逻辑和异步逻辑?(汉王笔试)同步逻辑是时钟之间有固定的因果关系。
异步逻辑是各时钟之间没有固定的因果关系。
逻辑,要实现它,在硬件特性上有什么具体要求?(汉王笔试)3、什么是线与门来实现,由于不用线与逻辑是两个输出信号相连可以实现与的功能。
在硬件上,要用oc同时在输出端口应加一个上拉电阻。
oc门可能使灌电流过大,而烧坏逻辑门。
时间?(汉王笔试)Holdup和4、什么是Setup区别,.(南山之桥)和holdup时间setup5、的定义和在时钟信号延迟时的变化。
(未知)和hold time6、解释setuptimeVIA,画图说明,并说明解决办法。
violation(威盛7、解释setup和hold time上海笔试试题)2003.11.06器是测试芯片对输入信号和时钟信号之间的时间要求。
建立时间是指触发Setup/hold time的时钟信号上升沿到来以前,数据稳定不变的时间。
输入信号应提前时钟上升沿(如上升这个数据就setup如不满足time,TT沿有效)时间到达芯片,这个就是建立时间-Setuptime.保持时不能被这一时钟打入触发器,只有在下一个时钟上升沿,数据才能被打入触发器。
不够,间是指触发器的时钟信号上升沿到来以后,数据稳定不变的时间。
如果holdtime数据同样不能被打入触发器。
号需。
建立时间是指在时钟边沿前,数据信)time Hold和保持时间(Time)(Setup建立时间.要保持不变的时间。
保持时间是指时钟跳变边沿后数据信号需要保持不变的时间。
如果不满足建立和保持时间的话,那么DFF将不能正确地采样到数据,将会出现metastability的情况。
如果数据信号在时钟沿触发前后持续的时间均超过建立和保持时间,那么超过量就分别被称为建立时间裕量和保持时间裕量。
8、说说对数字逻辑中的竞争和冒险的理解,并举例说明竞争和冒险怎样消除。
(仕兰微电子)9、什么是竞争与冒险现象?怎样判断?如何消除?(汉王笔试)在组合逻辑中,由于门的输入信号通路中经过了不同的延时,导致到达该门的时间不一致叫竞争。
产生毛刺叫冒险。
如果布尔式中有相反的信号则可能产生竞争和冒险现象。
解决方法:一是添加布尔式的消去项,二是在芯片外部加电容。
10、你知道那些常用逻辑电平?TTL与COMS电平可以直接互连吗?(汉王笔试)常用逻辑电平:12V,5V,3.3V;TTL和CMOS不可以直接互连,由于TTL是在0.3-3.6V 之间,而CMOS则是有在12V的有在5V的。
CMOS输出接到TTL是可以直接互连。
TTL 接到CMOS需要在输出端口加一上拉电阻接到5V或者12V。
11、如何解决亚稳态。
(飞利浦-大唐笔试)亚稳态是指触发器无法在某个规定时间段内达到一个可确认的状态。
当一个触发器进入亚稳态时,既无法预测该单元的输出电平,也无法预测何时输出才能稳定在某个正确的电平上。
在这个稳定期间,触发器输出一些中间级电平,或者可能处于振荡状态,并且这种无用的输出电平可以沿信号通道上的各个触发器级联式传播下去。
12、IC设计中同步复位与异步复位的区别。
(南山之桥)13、MOORE与MEELEY状态机的特征。
(南山之桥)14、多时域设计中,如何处理信号跨时域。
(南山之桥)15、给了reg的setup,hold时间,求中间组合逻辑的delay范围。
(飞利浦-大唐笔试)Delay<period-setup–hold16、时钟周期为T,触发器D1的建立时间最大为T1max,最小为T1min。
组合逻辑电路最大延迟为T2max,最小为T2min。
问,触发器D2的建立时间T3和保持时间应满足什么条件。
(华为)17、给出某个一般时序电路的图,有Tsetup,Tdelay,Tck->q,还有clock的delay,写出决定最大时钟的因素,同时给出表达式。
(威盛VIA2003.11.06上海笔试试题)18、说说静态、动态时序模拟的优缺点。
(威盛VIA2003.11.06上海笔试试题)19、一个四级的Mux,其中第二级信号为关键信号如何改善timing。
(威盛VIA2003.11.06上海笔试试题)20、给出一个门级的图,又给了各个门的传输延时,问关键路径是什么,还问给出输入,使得输出依赖于关键路径。
(未知)21、逻辑方面数字电路的卡诺图化简,时序(同步异步差异),触发器有几种(区别,优点),全加器等等。
(未知)22、卡诺图写出逻辑表达使。
(威盛VIA2003.11.06上海笔试试题)23、化简F(A,B,C,D)=m(1,3,4,5,10,11,12,13,14,15)的和。
(威盛)24、please show the CMOS inverter schmatic,layout and its cross sectionwith P-well process.Plot its transfer curve(V out-Vin)And also explain theoperation region of PMOS and NMOS for each segment of the transfer curve?(威)design-beijing-03.11.09circuit盛笔试题.25、To design a CMOS invertor with balance rise and fall time,please definethe ration of channel width of PMOS and NMOS and explain?26、为什么一个标准的倒相器中P管的宽长比要比N管的宽长比大?(仕兰微电子)27、用mos管搭出一个二输入与非门。
(扬智电子笔试)28、please draw the transistor level schematic of a cmos2input AND gate andexplain which input has faster response for output rising edge.(less delaytime)。
(威盛笔试题circuit design-beijing-03.11.09)29、画出NOT,NAND,NOR的符号,真值表,还有transistor level的电路。
(Infineon笔试)30、画出CMOS的图,画出tow-to-one mux gate。
(威盛VIA2003.11.06上海笔试试题)31、用一个二选一mux和一个inv实现异或。
(飞利浦-大唐笔试)32、画出Y=A*B+C的cmos电路图。
(科广试题)33、用逻辑们和cmos电路实现ab+cd。
