液压与气动技术

液压与气动技术液压与气动技术是工业生产中常用的两种动力传输技术，液压运用液体输能，气动则利用气体输能。

两种技术广泛应用于工业生产流程的各个环节。

1. 液压技术的优势液压技术通过液体输能，具有以下优势：1.1. 稳定性高液压传动具有质量稳定，冲击消除能力强等特点。

在工业生产中，如果需要精确控制和精确调节，液压技术相对于气动技术更稳定、可靠。

1.2. 承载能力大液压系统的承载能力与系统设计有关，一般来说动力输出大，承载能力强，并且承载能力随着液压元件和系统设计的改进而不停地提高，可用于各种类型的工业生产。

1.3. 传动效率高液压传动设备能够在工作过程中将液体输送到相应设备，长时间工作也没有问题。

与气动相比，传动效率更高，可大大缩短生产时间。

1.4. 隔离效果好液压传动系统具有灵活度高、隔离效果好、噪音小等诸多优点。

这也使得液压技术被广泛应用于需要复杂控制和隔离完成产品生产的领域中。

2. 气动技术的优势气动技术是利用气体作为能量媒介转换为机械能的技术，相对于液压技术，气动技术也有很多优势：2.1. 操作简单气动系统操作简单，控制电气要求低，维修方便，制造材料呼也应得。

2.2. 成本低廉相对于液压系统而言，气动传动设备价格便宜，适用范围广，成本较为低廉。

2.3. 内部运动速度快气体在中央管道流动和阀门开启时，具有快速加速的特性，从而使得传输变成更快、更高效。

2.4. 适用范围广气动技术广泛应用于各种类型的工业生产，如物流运输，自动化控制等领域中。

3. 液压与气动技术的应用领域液压与气动技术在工业生产中有着广泛的应用，尤其是在大型机械、建筑机械、航空航天、冶金、化工等行业中，尤其液压技术得到的应用更为广泛。

3.1. 冶金行业液压技术在冶金行业中主要应用于铁、钢等金属矿物的生产中，如铸造成型机、轧制机、折弯机、钻孔机、压力机等。

3.2. 建筑机械液压技术在建筑机械生产中扮演着重要的角色，常用设备如挖掘机、装载机、升降机、起重机等。

液压与气动技术教案第一章：液压与气动技术概述1.1 液压与气动技术的定义1.2 液压与气动技术的发展历程1.3 液压与气动技术的应用领域1.4 液压与气动技术的优缺点分析第二章：液压系统的基本组成2.1 液压泵2.2 液压缸2.3 液压控制阀2.4 液压油2.5 液压系统的辅助元件第三章：液压系统的原理与操作3.1 液压系统的原理介绍3.2 液压泵的工作原理与类型3.3 液压缸的工作原理与类型3.4 液压控制阀的工作原理与类型3.5 液压系统的操作步骤与注意事项第四章：气动系统的基本组成4.1 气源设备4.2 气动控制阀4.3 气动执行器4.4 气动辅助元件4.5 气动系统的连接与控制线路第五章：气动系统的原理与操作5.1 气动系统的原理介绍5.2 气动执行器的工作原理与类型5.3 气动控制阀的工作原理与类型5.4 气动系统的操作步骤与注意事项5.5 气动系统的应用案例分析第六章：液压与气动系统的维护与管理6.1 液压与气动系统的日常维护内容6.2 液压与气动系统的定期检查与保养6.3 液压与气动系统的故障诊断与排除6.4 液压与气动系统的安全操作规范6.5 液压与气动系统的节能与环保措施第七章：液压与气动系统的设计与计算7.1 液压系统设计的基本原则与步骤7.2 液压泵的选择与计算7.3 液压缸的设计与计算7.4 液压控制阀的选型与计算7.5 液压油的选择与系统油液循环第八章：气动系统的设计与计算8.1 气动系统设计的基本原则与步骤8.2 气源设备的选择与计算8.3 气动控制阀的选型与计算8.4 气动执行器的选择与计算8.5 气动系统的气动元件布局与线路设计第九章：液压与气动技术的应用案例分析9.1 液压系统在机械加工领域的应用案例9.2 液压系统在自动化生产线中的应用案例9.3 气动系统在工业自动化中的应用案例9.4 液压与气动系统在汽车行业中的应用案例9.5 液压与气动系统在其他领域的应用案例第十章：液压与气动技术的创新发展趋势10.1 液压与气动技术的发展前景10.2 液压与气动技术的创新技术10.3 液压与气动技术的行业标准与规范10.4 液压与气动技术的培训与教育10.5 液压与气动技术的国际合作与交流重点和难点解析重点环节1：液压与气动技术的定义和发展历程解析：理解和掌握液压与气动技术的概念是学习本课程的基础。

液压与气动技术液压与气动技术液压技术是利用液体传递压力和能量的一种技术，其优点是传递稳定，速度慢且可控，传递能量大。

液压系统被广泛应用于各种机械设备中，如工业机械、建筑机械、航空航天设备和重型卡车等。

液压系统的主要部件是油泵、液控阀和执行器。

气动技术是利用气体传递压力和能量的一种技术，其优点是传递速度快，维护简单，成本低。

气动系统被广泛应用于各种工业设备中，如气动工具、轻型机械、装配线和自动化生产线等。

气动系统的主要部件是压缩机、气缸和气控阀。

液压与气动技术的应用液压与气动技术已被广泛应用于各种工业领域。

下面分别介绍它们在工业自动化、航空航天和卡车制造等方面的应用。

工业自动化：液压系统和气动系统广泛应用于工业自动化中。

液压系统主要用于生产线上的大型机械，如钢铁加工、航空发动机和汽车制造。

气动系统主要用于轻型机械和装配线，如喷漆机和工件输送线。

航空航天：液压系统和气动系统在航空航天领域中应用广泛。

液压系统主要用于飞机的起落架和襟翼系统，可以提供强大的推力和可靠性。

气动系统主要用于飞机的控制面和涡轮等，可以提供高速、小型、低成本和易维护的优势。

卡车制造：液压系统和气动系统在卡车制造领域中应用广泛。

液压系统主要用于大型卡车的转向和升降系统，可以提供高效的柔性控制和可靠性。

气动系统主要用于制动系统，可以提供快速响应、安全性和低成本的优势。

液压与气动技术的未来液压与气动技术在未来将继续发展。

下面分别介绍它们在工业自动化、医疗和新能源领域中的应用前景。

工业自动化：随着自动化制造的不断发展，液压和气动系统技术将得到更广泛的应用。

液压系统将更多地用于智能制造、3D打印和机器人制造。

气动系统将更多地用于物流和仓储，如智能货架和自动仓库。

医疗：液压和气动系统技术在医疗中的应用前景非常广阔。

液压系统将更多地用于人工智能化的手术设备和高端医疗器械。

气动系统将更多地用于呼吸机和输液泵等医疗设备。

新能源：液压和气动系统技术在新能源领域的应用前景也非常广阔。

液压与气动技术液压与气动技术是现代工程领域中非常重要的两个技术分支，它们在各个领域的应用广泛，提高了生产效率和工作效益，为工业发展做出了巨大贡献。

首先，我们来看一下液压技术。

液压技术是利用流体的力学性质传递力量和控制信号的一种技术。

在液压系统中，通过压缩流体（一般为液体）产生的压力，实现对机械设备的传动和控制。

液压技术具有以下几个特点。

首先，液压系统具有传递力量稳定、传递效率高的特点。

液压系统中的液体可以平稳地传递力量，而且传递效率高，能够满足工程设备对于高效、稳定传动的要求。

其次，液压技术具有灵活性强、可靠性高的特点。

液压系统可以实现各种复杂的机械动作，并且具有反应速度快、控制精度高等特点，能够满足各种复杂环境下的工程需求。

此外，液压技术还具有结构简单、维修方便的特点，便于工程设备的维护和管理。

液压技术在工程领域中有着广泛的应用。

在起重机械、挖掘机械、船舶机械等工程设备中，液压技术被广泛应用于传动和控制系统中，有效提高了设备的工作效率和精度。

在航空航天领域，液压技术被应用于飞机和火箭等载具的起落架、操纵系统等关键部件中，确保了载具的安全性和可靠性。

在汽车工业中，液压技术被应用于汽车制动系统、悬挂系统等关键部件中，提高了汽车行驶的安全性和舒适性。

在冶金、矿山和化工等行业中，液压技术被应用于液压机、液压缸等设备中，实现了对原材料的压制、挤压等工艺操作，提高了生产效率和产品质量。

接下来我们来看一下气动技术。

气动技术是利用气体的力学性质传递能量和控制信号的一种技术。

在气动系统中，通过压缩气体（一般为空气）产生的压力，实现对机械设备的传动和控制。

气动技术具有以下几个特点。

首先，气动系统具有传递力量快、反应灵敏的特点。

由于气体的压缩性和可压缩性，气动系统的工作速度快，能够满足对于快速反应和高效传动的要求。

其次，气动技术具有安全性高、维护成本低的特点。

气动系统的工作介质为空气，没有易燃易爆的危险，维护成本也相对较低，便于维护和管理。

目录第一章液压传动基础知识绪论第二章液压动力元件第三章液压执行元件第四章液压控制元件第五章液压辅助元件第六章液压基本回路第七章典型液压传动系统第八章液压伺服和电液比例控制技术第九章液压系统的安装和使用第十章液压系统的故障诊断与排除第十一章气源装置及气动辅助元件第十二章气动执行元件第十三章气动控制元件第十四章气动基本回路第十五章气压传动系统实例一、液压与气压传动的研究对象液压与气压传动是以有压流体(压力油或压缩空气)为工作介质，来实现各种机械的传动和自动控制的传动形式。

液压传动传递动力大，运动平稳，但由于液体粘性大，在流动过程中阻力损失大，因而不宜作远距离传动和控制；而气压传动由于空气的可压缩性大，且工作压力低(通常在1.0MPa以下)，所以传递动力不大，运动也不如液压传动平稳，但空气粘性小，传递过程中阻力小、速度快、反应灵敏，因而气压传动能用于远距离的传动和控制。

二、液压与气压传动的工作原理图0-1 液压千斤顶a)液压千斤顶原理图b)液压千斤顶简化模型1－杠杆手柄2－小缸体3－小活塞4、7－单向阀5－吸油管6、10－管道8－大活塞9－大缸体11－截止阀12－通大气式油箱1.力比例关系或(0-1)式中A1、A2分别为小活塞和大活塞的作用面积；F1为杠杆手柄作用在小活塞上的力。

在液压和气压传动中工作压力取决于负载，而与流入的流体多少无关。

2.运动关系或(0-2)式中h1、h2分别为小活塞和大活塞的位移。

●从式(O-2)可知，两活塞的位移和两活塞的面积成反比。

将A1h1=A2h2两端同除以活塞移动的时间t得：即(0-3)式中v1、v2分别为小活塞和大活塞的运动速度。

●从式(0-3)可以看出，活塞的运动速度和活塞的作用面积成反比。

(0-4)如果已知进入缸体的流量q ，则活塞的运动速度为：(0-5)●从式(O-5)可得到另一个重要的基本概念，即活塞的运动速度取决于进入液压(气压)缸(马达)的流量，而与流体压力大小无关。

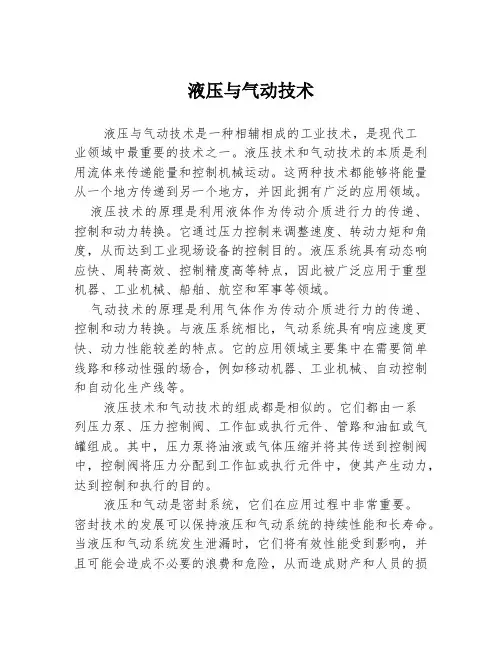

液压与气动技术液压与气动技术是一种相辅相成的工业技术，是现代工业领域中最重要的技术之一。

液压技术和气动技术的本质是利用流体来传递能量和控制机械运动。

这两种技术都能够将能量从一个地方传递到另一个地方，并因此拥有广泛的应用领域。

液压技术的原理是利用液体作为传动介质进行力的传递、控制和动力转换。

它通过压力控制来调整速度、转动力矩和角度，从而达到工业现场设备的控制目的。

液压系统具有动态响应快、周转高效、控制精度高等特点，因此被广泛应用于重型机器、工业机械、船舶、航空和军事等领域。

气动技术的原理是利用气体作为传动介质进行力的传递、控制和动力转换。

与液压系统相比，气动系统具有响应速度更快、动力性能较差的特点。

它的应用领域主要集中在需要简单线路和移动性强的场合，例如移动机器、工业机械、自动控制和自动化生产线等。

液压技术和气动技术的组成都是相似的。

它们都由一系列压力泵、压力控制阀、工作缸或执行元件、管路和油缸或气罐组成。

其中，压力泵将油液或气体压缩并将其传送到控制阀中，控制阀将压力分配到工作缸或执行元件中，使其产生动力，达到控制和执行的目的。

液压和气动是密封系统，它们在应用过程中非常重要。

密封技术的发展可以保持液压和气动系统的持续性能和长寿命。

当液压和气动系统发生泄漏时，它们将有效性能受到影响，并且可能会造成不必要的浪费和危险，从而造成财产和人员的损失。

近年来，液压和气动技术的应用逐渐向机器人、医疗保健、食品加工和包装等新兴领域拓展，同时液压和气动技术在现代城市的交通和港口航运中也扮演着重要的角色。

总的来说，液压和气动技术在未来的发展中将继续保持其重要地位，为人们的生活和工作提供更加高效、便利和安全的服务。

液压与气动技术液压与气动技术，在现代工业中扮演着重要的角色。

液压技术利用液体传递力和能量，而气动技术则利用气体传递力和能量。

两种技术都有各自的优势和应用领域。

接下来，我们将全面探讨液压与气动技术。

首先，我们从液压技术开始。

液压技术主要是通过液体在封闭系统中传递压力来实现力和能量的转移。

液体能够传递高压力，并且能在输送过程中保持较小的能量损失。

这种技术通常应用于需要承受大压力和精确控制的工作场合，例如重型机械、汽车制造、航空航天和工程建设。

液压系统的基本组成包括液压泵、液压缸、液压阀、液压油箱和液压管路。

液压泵通过提供高压力的液体来产生力和能量。

液体被输送到液压缸中，液压缸将液体转化为机械运动。

液压阀用于控制液体的流向和压力。

液压油箱则用于存储和调节液体。

液压管路则用于连接各个液压元件。

液压技术的优势之一是精确控制。

通过压力阀和流量阀的控制，可以实现对液压系统的精确控制。

这使得液压系统在需要精确调节力和速度的场合下具有独特优势。

另外，液压系统能够承受高压力，具有较高的工作效率。

然而，液压技术也存在一些局限性。

首先，液压系统通常需要大量的液压油来运行，因此需要更多的空间来容纳液压油箱。

其次，由于油液不可压缩，一旦发生泄漏，将会引发环境污染问题。

此外，液压系统的维护和保养成本也较高。

接下来，我们将讨论气动技术。

与液压技术类似，气动技术利用气体在封闭系统中传递压力来实现力和能量的转移。

相比之下，气动系统通常使用空气作为介质。

气体具有较小的压力和能量传递能力，因此气动系统的压力范围相对较低。

气动系统的基本组成包括气动泵、气动缸、气动阀、气罐和气动管路。

气动泵通过提供压缩空气来产生力和能量。

压缩空气被输送到气动缸中，气动缸将压缩空气转化为机械运动。

气动阀用于控制压缩空气的流向和压力。

气罐则用于储存和调节压缩空气。

气动管路则用于连接各个气动元件。

气动技术的优势之一是轻量化设计。

气体比液体更轻，可以减少系统的整体重量。

液压与气动技术
第一篇：液压技术的基本原理与应用
液压技术是指利用液体的流动产生压力、传递能量以及
完成各种工艺过程的技术。

作为一种高效可靠的动力传输方式，液压技术在工业生产中得到了广泛应用。

液压系统主要由液压马达、液压泵、液压阀等组成。

其
工作原理基于流体静力学和流体动力学的基本原理，通过控制压力和流量来调节和控制液压系统的各项参数。

液压技术具有以下特点：
1. 高效性：液压系统压力高达1000 bar以上，传递功
率高，输出功率大。

2. 灵活性：液压系统可进行精细调节，流量和压力可实
现无级调节，并可选用多种类型的液压元件，满足不同的工作要求。

3. 操作简便：液压系统自动化程度高，只需调节液压阀
或操作控制杆，即可实现液压系统的各项参数的控制。

液压技术应用广泛，下面介绍几个常见的应用领域：
1. 工程机械：挖掘机、装载机、铲车等。

2. 机床：数控机床、金属加工机床。

3. 飞机、船舶、汽车：制动系统、操纵系统。

在使用液压技术过程中，需注意以下几点：
1. 液压系统运行前应先进行系统检测和调试，以及排除
故障。

2. 液压油应定期更换，以保证系统正常运行。

3. 液压元件的使用应符合规定，以免出现故障。

因此，在实际应用过程中，保持液压系统的正常运行状态需要科学的维修和保养。

这样才能保证液压系统的高效可靠工作，提高生产效率和产品质量。

液压与气动技术液压与气动技术是一种利用液体或气体来传递动力的技术。

随着工业的发展，液压和气动技术被广泛应用于各种机械领域中，它们已成为现代技术领域中必不可少的部分。

在本文中，我们将探讨液压与气动技术的工作原理、应用领域以及它们之间的区别和优缺点。

一、液压和气动的工作原理液压和气动技术的工作原理非常相似，都是通过压缩液体或气体来产生动力，然后将这种动力传递到机器的各个部分。

液压技术通常使用液体来传递动力，而气动技术则使用气体来传递动力。

液压系统是由一个液压泵、一个储油器、一个马达、油管和油缸等密封设备组成。

当液压泵开始工作时，它将液体从储油器中吸入，然后将它们推入马达或油缸等设备中。

在这些设备中，液体可以施加压力来控制机器的移动和速度。

液体返回储油器以循环使用。

气动系统由一个气压泵、一个气缸、一些控制元件和连接管道组成。

当气压泵工作时，它将空气压缩到一个高压状态，然后将其送入气缸中。

空气在气缸中膨胀，从而推动活塞，从而使机器部件运动。

空气通过管道返回气压泵以循环使用。

二、液压与气动的应用领域液压和气动技术被广泛应用于机械领域，可以用于生产很多不同的产品。

在制造业中，它们常常被用于机械手、起重机、液压千斤顶、夹具等各种机器设备中。

液压技术在钢铁、机械、船舶、汽车、港口等制造工业中有广泛的应用。

液压系统可以提供大量的力和速度，尤其是在起重和运输领域，如各类起重机、自动化生产线的传动和控制系统、调节系统等，都采用了大量的液压技术。

气动技术可以用于多个领域，如工业机械、化工、食品、医药、汽车等。

气动控制系统可以通过空气和压缩空气来驱动各种机械设备，如空气钻、冷却系统、气动夹具和自动化生产线等。

液压和气动技术应用在机器设备中能够实现高效生产和更好的操作控制。

这两种技术可以提供强大的动力和控制，从而大大提高了工作效率和生产质量。

三、液压和气动的优缺点液压和气动技术各自有一些优点和缺点。

液压技术的优点:1. 液压系统可以提供大量的力和速度。
