再生骨料地面砖、透水砖

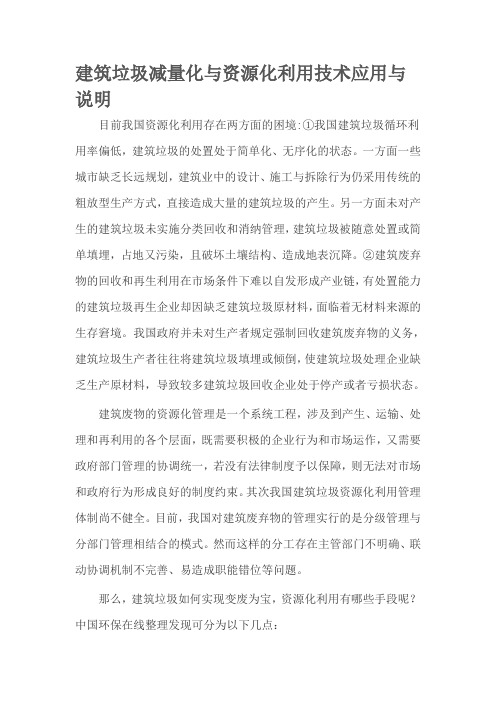

建筑垃圾减量化与资源化利用技术应用与说明目前我国资源化利用存在两方面的困境:①我国建筑垃圾循环利用率偏低，建筑垃圾的处置处于简单化、无序化的状态。

一方面一些城市缺乏长远规划，建筑业中的设计、施工与拆除行为仍采用传统的粗放型生产方式，直接造成大量的建筑垃圾的产生。

另一方面未对产生的建筑垃圾未实施分类回收和消纳管理，建筑垃圾被随意处置或简单填埋，占地又污染，且破坏土壤结构、造成地表沉降。

②建筑废弃物的回收和再生利用在市场条件下难以自发形成产业链，有处置能力的建筑垃圾再生企业却因缺乏建筑垃圾原材料，面临着无材料来源的生存窘境。

我国政府并未对生产者规定强制回收建筑废弃物的义务，建筑垃圾生产者往往将建筑垃圾填埋或倾倒，使建筑垃圾处理企业缺乏生产原材料，导致较多建筑垃圾回收企业处于停产或者亏损状态。

建筑废物的资源化管理是一个系统工程，涉及到产生、运输、处理和再利用的各个层面，既需要积极的企业行为和市场运作，又需要政府部门管理的协调统一，若没有法律制度予以保障，则无法对市场和政府行为形成良好的制度约束。

其次我国建筑垃圾资源化利用管理体制尚不健全。

目前，我国对建筑废弃物的管理实行的是分级管理与分部门管理相结合的模式。

然而这样的分工存在主管部门不明确、联动协调机制不完善、易造成职能错位等问题。

那么，建筑垃圾如何实现变废为宝，资源化利用有哪些手段呢？中国环保在线整理发现可分为以下几点：首先，提高环保认知。

政府应加大宣传力度，完善政策标准，将资源化利用纳入考核指标；民众也应该认识到建筑垃圾无序倾倒的危害，以及资源化利用的必要性和可行性。

其次，技术上发力，推出更多变废为宝的“黑科技”。

目前，我国已有成熟的技术使得建筑垃圾经过筛分、资源化，可以制成再生混凝土、再生无机料、再生砂浆和再生预制构件等再生产品，继续投入到建筑的制造之中。

但由于我国建筑垃圾体量大，仍以10%速度增长，期待更多能让建筑垃圾华丽转身的实质性技术。

再次，加强监控，实现平台化管理。

再生骨料透水混凝土性能研究及优缺点分析摘要：目前，我国建筑垃圾主要来自农村房屋改造。

被拆除房屋主要由方砖、水泥砂浆、钢筋等组成。

在这些组成成分中，砖渣比重较大，混凝土渣相对于砖渣较小，废弃的钢筋、木材、塑料含量较大。

因此，为了解决建筑废料所带来的危害，当务之急是如何处理在基建过程中产生的建筑废物，再生骨料透水混凝土便是解决这一问题的措施。

关键词：再生骨料；透水混凝土；性能1再生混凝土原材料的性能1.1 粗集料粗集料采用19.0～37.5mm、9.5～19.0mm、4.75～9.5mm规格的碎石，其技术性质如下表。

粗集料技术性质1.2 建筑垃圾再生骨料再生骨料透水混凝土采用4.75～31.5mm规格的骨料，其技术性质如下表。

建筑垃圾再生料的颗粒组成范围1.3 细集料细集料采用0～4.75mm的石屑，其主要技术性质见下表。

细集料检测结果2影响混凝土基本性能的因素2.1 水灰比对抗压强度的影响水灰比作为影响混凝土抗压强度的关键因素一直是研究的重点。

罗付军在高性能引气路面混凝土研究中提到，当混凝土的水灰比介于0.25～0.45之间，抗压强度会随着混凝土水灰比的增加表现出先增加后降低的趋势[1]。

水灰比对水泥浆的影响较大，水泥浆是将骨料与骨料之间连接起来的胶凝材料，用水过多，水灰比变大，水泥浆稠度会相应的降低，同时也降低了混凝土抗压强度；水泥用量大，导致水灰比降低，水泥浆难以与骨料结合，最终也会降低再生骨料透水混凝土的抗压强度。

2.2 孔隙率对抗压强度的影响透水混凝土内部具有较为丰富的孔隙结构，以便在有水聚集的情况下较好的进行排水。

透水混凝土是一种多孔隙混凝土结构，抗压强度与混凝土内部的孔隙结构有很大关系[2]。

物理学中讲到物体的密度越大其抗压强度越高，对于透水混凝土同样适用，为了从孔隙率方面提高再生骨料透水混凝土的抗压强度，我们就要增强水泥浆体及胶凝材料的密度。

再生骨料透水混凝土的抗压强度与孔隙率的关系：孔隙率增大抗压强度先增加后降低。

住房和城乡建设部公告第1381号――关于发布行业产品标准《再生骨料地面砖和透水砖》的公告
文章属性
•【制定机关】住房和城乡建设部
•【公布日期】2012.05.16
•【文号】住房和城乡建设部公告第1381号
•【施行日期】2012.10.01
•【效力等级】部门规范性文件
•【时效性】现行有效
•【主题分类】标准定额
正文
住房和城乡建设部公告
（第1381号）
关于发布行业产品标准《再生骨料地面砖和透水砖》的公告现批准《再生骨料地面砖和透水砖》为城镇建设行业产品标准，编号为
CJ/T400-2012，自2012年10月1日起实施。

本标准由我部标准定额研究所组织中国标准出版社出版发行。

中华人民共和国住房和城乡建设部
二〇一二年五月十六日。

0 引言我国目前都在积极推进建筑垃圾综合利用， 促进减污降碳协同增效，面对当前巨量的建筑垃圾，建筑垃圾资源化利用率明显偏低，与推动城市绿色低碳发展目标目前还存在较大差距，而房地产建筑业作为能耗大户，推陈出新，对“双碳”目标的实现至关重要。

如何高效处理和有效地二次利用建筑垃圾，已成为首要解决的问题。

王福尚[1]提出了将废弃混凝土破碎清洗，分级处理成再生骨料，采用正交试验方法用这种骨料制备透水砖。

提出利用天然骨料、废弃混凝土，以相同配合比制备透水混凝土骨料，研究不同因素对透水混凝土骨料的透性能和水力学性能影响，结果表明当目标孔隙率为22%，水灰比为0.32，骨料掺量为1 104.9kg/m 3时，再生料竹骨架透水砖的各方性能达到最佳状态。

祝明桥[2]对相同产地的楠竹进行了材料试验，采用竹材与混凝土组合结构浇筑工程中，竹材力学性能及其在混凝土环境中的影响，将其用于再生骨料透水砖是提高透水砖耐久性的新方向，现从再生料竹骨架透水砖材料和方法入手，对再生料竹骨架透水砖性能进行了研究，并提出了多方面的应用。

刘洋[3]运用控制变量法，研究了水胶比，目标孔隙率，砂砖骨率，再生砖骨料掺量四个因素对透水砖强度的影响。

叶强[4]通过研究实验得出骨灰比和水灰比为影响混凝土透水砖性能最为关键的因素。

本文在此基础上，采用天然的竹制网片结合废弃混凝土再生料以解决现有的再生料透水砖造成易开裂，强度低，使用周期短的问题。

废弃混凝土再生料竹骨架透水砖独特的骨架结构能够使雨水迅速渗透到地下水层，减轻了城市排水压力，并起到储水、保湿的作用，是作为雨水花园、景观绿化等项目的重要材料，为城市增添独特的风景线。

1 废弃混凝土再生料和竹骨架的特点与应用废弃混凝土再生料经过混凝土碎石机等设备破碎和筛分后，可以制成符合要求的大小和形状，适用于各种建筑工程。

与传统的原生混凝土相比，再生料的价格更为经济实惠，能够降低工程造价并节约资源，保护环境。

可以用于路面的修复和铺设，能够提高道路的承载能力和抗压性。

建筑垃圾再生骨料利用途径介绍发布时间：2021-12-07T07:58:22.824Z 来源：《科学与技术》2021年第7月19期作者：刘小倩[导读] 建筑垃圾中的混凝土、砖石等经预处理后可产生大量的再生骨料。

随着我国城镇化进程不断加快，刘小倩瑞泰环保装备有限公司江苏常州 213000摘要：建筑垃圾中的混凝土、砖石等经预处理后可产生大量的再生骨料。

随着我国城镇化进程不断加快，建筑垃圾产生量大约占城市垃圾的30%～40%，存量建筑垃圾已达200多亿吨，而我国的建筑垃圾资源化利用率不足10%。

因此，我国对建筑垃圾综合利用的探索已刻不容缓。

目前，我国建筑垃圾的利用途径单一，再生产品质量不稳定，市场占有率低。

关键词：建筑垃圾再生砌块再生轻质墙板再生无机结合料1、前言目前，国内大部分地区无成规模的建筑垃圾处理产线，所产生的大部分建筑垃圾进行填埋处理；少部分通过各种途径成为工地的回填物；更有甚者，直接弃置于路边的情况亦时有发生[1]。

随着基础建设的推进，建筑垃圾产生量日益增加，建筑垃圾处理及资源化问题日趋严峻。

因此，近年来，为了实现建筑垃圾无害化、减量化和资源化，国家开始通过各种措施推进建筑垃圾资源化利用项目的建设。

2、建筑垃圾资源化利用途径我国在建筑垃圾综合利用方面的探索时间较短，再生制品的品种单一。

建筑垃圾再生骨料的品质受原料垃圾与预处理工艺的影响，品质波动较大。

根据《建筑垃圾处理技术标准》（CJJ134-2019）、《再生骨料透水混凝土应用技术规程》（CJJT 253-2016）、《混凝土和砂浆用再生细骨料》（GB T25176-2010）、《混凝土再生用粗骨料》（GB T25177-2010）、《工程施工废弃物再生利用技术规范》（GBT50743-2012）、《再生骨料应用技术规程》（JGJT 240-2011）、《建筑垃圾再生骨料实心砖》（JGT 505-2016）等规范和规定。

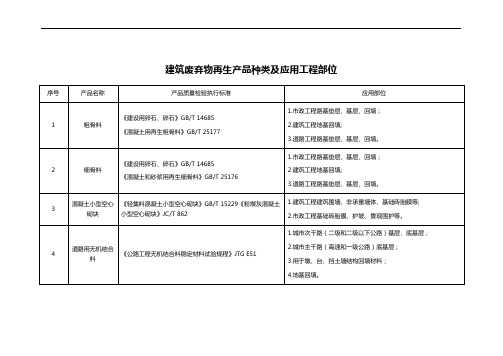

再生粗细骨料主要可以用于装配式建筑、制砖、制砂浆、混凝土、城镇道路（含基层、底基层、垫层、路基）和填筑等。

1、透水砖路面结构组成柔性结构透水性地面一般由透水砖、砂垫层、级配碎石基层、和夯实土壤组成，典型的柔性结构透水性地面构造图如下（见图2和图3）：1.1透水砖性能要求透水地面砖物理性能应符合JC/T945-2005《透水砖》和JC446-2000《混凝土路面砖》标准中CC35优等品要求，最小抗压强度不小于35MPa，单块最小抗压强度不小于31MPa，抗折强度平均值不小于3.5MPa，抗冻融性能应根据3年的使用实践，以地砖保持以上性能指标为标准进行合格评估。

除此之外，透水砖还应满足以下要求：(1) 块体最大规格为：长300mm，宽300mm，厚度140mm，最小规格为：长100mm，宽100mm，厚45mm；(2) 透水砖用原材料可为瓷、硬质陶、优质混凝土粒料、橡胶颗粒、破碎玻璃等，优质单粒级粒料可保证是保证透水砖具有良好透水性的前体，细粉、泥质砂、针片装物都将极大程度上影响地面砖的透水率、抗冻融性能和使用寿命。

(3) 吸水率，透水砖的平均吸水率应不超过160kg/m3，（注：吸水率和透水性三两个截然不同的概念，良好透水性的透水砖地面不一定就具有高的吸水率）。

(4) 透水砖在具备一定的透水性的同时，还应具备良好的防滑功能和装饰效果，透水地面的透水性取决于砖体透水和砖缝透水两种，在实际使用过程中还应考虑其透气性、防滑性和装饰效果。

(5) 色彩保持性。

高品质地面砖应具备良好的保色性能，所采用的颜料以氧化铁质无机颜料为宜。

对于浅色系混凝土透水砖，当不得不使用白水泥为胶凝材料时，应尽量采用灰水泥为基料，白水泥为面层料复合加压振动成型工艺制作，以保持路面砖良好的保色性、抗压强度，并避免严重的“白桦”现象。

(6) 铺设方法。

长方形（荷兰长）地砖一般有四种编花方法，不同的铺设方法不仅产生不同的装饰效果，还极大程度上影响地面力学性能，对于重载地面，与车行方向成45度角的“人”字形铺法力学性能最好，“一”字形和“花篮形”铺设一般仅适用于人行道和自行车道（见图4）。
