再生骨料地面砖、透水砖

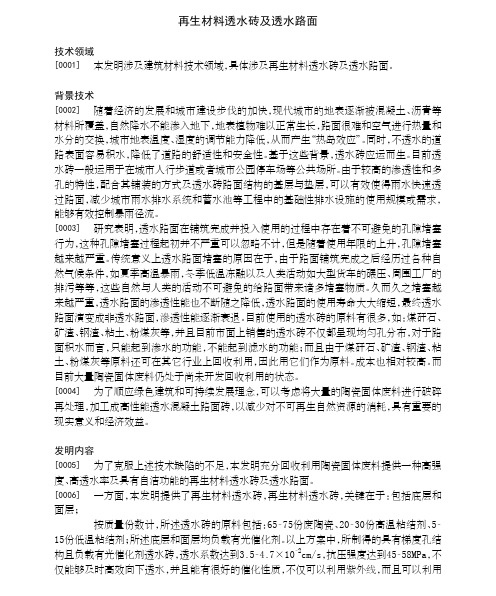

再生材料透水砖及透水路面技术领域[0001]本发明涉及建筑材料技术领域，具体涉及再生材料透水砖及透水路面。

背景技术[0002]随着经济的发展和城市建设步伐的加快，现代城市的地表逐渐被混凝土、沥青等材料所覆盖，自然降水不能渗入地下，地表植物难以正常生长，路面很难和空气进行热量和水分的交换，城市地表温度、湿度的调节能力降低，从而产生“热岛效应”。

同时，不透水的道路表面容易积水，降低了道路的舒适性和安全性。

基于这些背景，透水砖应运而生。

目前透水砖一般运用于在城市人行步道或者城市公园停车场等公共场所。

由于较高的渗透性和多孔的特性，配合其铺装的方式及透水砖路面结构的基层与垫层，可以有效使得雨水快速透过路面，减少城市雨水排水系统和蓄水池等工程中的基础性排水设施的使用规模或需求，能够有效控制暴雨径流。

[0003]研究表明，透水路面在铺筑完成并投入使用的过程中存在着不可避免的孔隙堵塞行为，这种孔隙堵塞过程起初并不严重可以忽略不计，但是随着使用年限的上升，孔隙堵塞越来越严重。

传统意义上透水路面堵塞的原因在于，由于路面铺筑完成之后经历过各种自然气候条件，如夏季高温暴雨，冬季低温冻融以及人类活动如大型货车的碾压、周围工厂的排污等等，这些自然与人类的活动不可避免的给路面带来诸多堵塞物质。

久而久之堵塞越来越严重，透水路面的渗透性能也不断随之降低，透水路面的使用寿命大大缩短，最终透水路面演变成非透水路面，滲透性能逐渐衰退。

目前使用的透水砖的原料有很多，如：煤矸石、矿渣、钢渣、粘土、粉煤灰等，并且目前市面上销售的透水砖不仅都呈现均匀孔分布，对于路面积水而言，只能起到渗水的功能，不能起到滤水的功能；而且由于煤矸石、矿渣、钢渣、粘土、粉煤灰等原料还可在其它行业上回收利用，因此用它们作为原料。

成本也相对较高。

而目前大量陶瓷固体废料仍处于尚未开发回收利用的状态。

[0004]为了顺应绿色建筑和可持续发展理念，可以考虑将大量的陶瓷固体废料进行破碎再处理，加工成高性能透水混凝土路面砖，以减少对不可再生自然资源的消耗，具有重要的现实意义和经济效益。

透水混凝土路面砖简介1、透水混凝土路面砖是一种既能承受较大载荷，又能使水经过混凝土表面渗透到下面乃至地下的混凝土路面砖。

透水砖是以水泥和特殊级配的骨料为主要原料，掺加外加剂通过混合、搅拌，经振动加压工艺制成，在具有较高强度的同时，又具有较理想的连通孔隙（一般15%）。

透水砖其良好的透水性能可以保证城市的雨水以及路面其它原因造成的积水顺利下行，直接渗透到地表下，减少路面径流的影响。

路面砖本身较大的孔隙率也能在城市降噪中发挥作用。

在干燥气候环境下，也可以通过蒸发的形态使水份透过砖的孔隙散发到空气中，从而改善城市的温度气候环境。

采用透水砖铺设的城市路面在夏季正常光照条件下比普通混凝土路面温度要低8~10度。

2、透水砖的铺装工艺与普通路面砖有很大区别，在铺装中特别注意保持其特殊的透水特性，使其达到最佳的透水效果。

一是其缓冲层直接采用中砂，可以使砖具有较好的受压缓冲能力，又具有较好的透水效果。

二是下层要采用开放式透水性路基，使用窄级配（骨料粒径大致在7mm~40mm）、高骨灰比和低水灰比的混凝土。

其作用有：A）在铺装中采用压实方法能够获得一定强度的混凝土路基，避免蓄积水后路基下沉。

B）这种特殊混凝土具有较大的连通孔隙率，能够引导通过透水砖的渗透水快速下行，减少长时间下雨路面径流的出现，满足引水蓄水功能。

C）在空气干燥环境下可以通过蒸发作用使该层蓄含的水份透过路面砖散发到空气中，达到增大空气湿度、降低地面温度、调节周围环境的效果。

首先要了解透水砖！一、透水砖的功能特点１、变废为宝、原料成本低。

其所用原料为各种废陶瓷、石英砂等。

广场砖的废次品用来做透水砖的面料，底料可以用本厂陶瓷废次品，并从其它厂家低价收集。

这样工厂产品的废次品就地消化，转化为另外一种产品的合格品，形成一个闭合的产品生产链。

如此，降低了产品成本，提高了经济效益。

２、该产品的透水性、保水性非常强，透水速率可以达到５ｍｍ／ｓ以上，其保水性达到１２Ｌ／ｍ２以上。

一、道路工程现行标准规范大全道路工程现行标准规范大全序号。

规范标号及名称001.CJJ1-2008城镇道路工程施工与质量验收规范002.CJJT117-2017建设电子文件与电子档案管理规范003.JTG F80-1-2017公路工程质量检验评定标准第一册土建工程004.CJJT260-2016道路深层病害非开挖处治技术规程005.CJJT253-2016再生骨料透水混凝土应用技术规程006.CJJT238-2016抗车辙沥青混合料应用技术规程007.CJJT208-2014磷矿尾矿砂道路基（垫)层施工及质量验收规范008.CJJT206-2013城市道路低吸热路面技术规范009.CJJT190-2012透水沥青路面技术规程010.CJJT188-2012透水砖路面技术规程011.CJJT177-2012气泡混合轻质土填筑工程技术规程012.CJJT135-2009透水水泥混凝土路面技术规程013.CJJT158-2011城建档案业务管理规范014.CJJT43-2014城镇道路沥青路面再生利用技术规程015.CJJT66-2011路面稀浆罩面技术规程016.CJJ218-2014城市道路彩色沥青混凝土路面技术规程017.CJJ89-2012城市道路照明工程施工及验收规程018.CJJ36-2016城镇道路养护技术规范019.CJJT108-2006城市道路除雪作业技术规程020.CJJ227-2014城市照明自动控制系统技术规范021.CJJ37-2012城市道路工程设计规范（2016年版）022.CJJ45-2006城市道路照明设计标准023.CJJ56-2012市政工程勘察规范024.CJJ129-2009城市快速路设计规程025.CJJ152-2010城市道路交叉口设计规程026.CJJ169-2012城镇道路路面设计规范027.CJJ193-2012城市道路路线设计规范028.CJJ194-2013城市道路路基设计规范029.CJJ221-2015城市地下道路工程设计规范道路工程是城市建设中不可或缺的一部分，其规范标准的制定对于保障道路工程的质量和安全至关重要。

住房和城乡建设部公告第1381号――关于发布行业产品标准《再生骨料地面砖和透水砖》的公告
文章属性
•【制定机关】住房和城乡建设部
•【公布日期】2012.05.16
•【文号】住房和城乡建设部公告第1381号
•【施行日期】2012.10.01
•【效力等级】部门规范性文件
•【时效性】现行有效
•【主题分类】标准定额
正文
住房和城乡建设部公告
（第1381号）
关于发布行业产品标准《再生骨料地面砖和透水砖》的公告现批准《再生骨料地面砖和透水砖》为城镇建设行业产品标准，编号为
CJ/T400-2012，自2012年10月1日起实施。

本标准由我部标准定额研究所组织中国标准出版社出版发行。

中华人民共和国住房和城乡建设部
二〇一二年五月十六日。

利用建筑垃圾再生骨料制备混凝土路面砖的方法技术领域本发明属于建筑材料技术领域，特别是涉及一种利用建筑垃圾再生骨料制备混凝土路面砖的方法。

背景技术现有技术中的混凝土路面砖是以水泥和石子为主要原材料，经加工、加压或其他成型工艺制成各种形状的混凝土路面砖，混凝土路面砖主要用于铺设城市道路、人行道、城市广场等混凝土路面及地面工程的块、板等。

路面砖由于长时间暴露在复杂的外界环境中，水侵蚀、风腐化，温度变化，摩擦等原因，容易使其失去原本的色彩，美感度下降等问题，无法保证施工质量，和路面砖的使用年限。

随着我国国民经济稳步发展以及城镇化步伐的推进，建筑业高速发展，随之带来的是建筑垃圾数量持续增长。

据统计，我国目前每年产生建筑垃圾约10亿吨，占城市垃圾总量的30～40％左右，这些建筑垃圾的资源化利用率不足5％。

大量堆放或填埋的建筑垃圾侵占土地，污染水土资源和大气环境，造成严重的生态负荷，而与此同时，用作建筑材料的自然资源日益枯竭。

故而利用建筑垃圾的资源化属性，采用合理工艺制备再生建筑材料是保护资源，可持续发展的必要途径。

目前，公开的建筑垃圾处理工艺和技术主要有三类。

一是建筑垃圾简单破碎后作为回填材料，二是建筑垃圾破碎筛分后，制备混凝土骨料、免烧砖或墙体材料，三是提取建筑垃圾中某一种或两种组分制备机制砂、废弃混凝土胶凝材料、混合材等建筑材料。

这些处理工艺和技术存在几个方面的不足。

一是将建筑垃圾简单破碎后作为回填材料，附加值极低，且超过一定运输距离后因运输成本过高而无利用价值。

二是将建筑垃圾整体破碎筛分后，制备骨料、免烧砖或墙体材料，由于无法实现建筑垃圾中砂、粘土砖和混凝土的分离，而这些组分本身性质差异大，导致骨料吸水率大、强度低而难以使用，免烧砖吸水率大、耐久性差，墙体材料强度低、耐久性差。

三是利用建筑垃圾中某一种或两种组分制备建筑材料，不能实现建筑垃圾全组分资源化利用，此外，对于利用组分从建筑垃圾中的分离未提出明确的工业技术方案。

第8期(总第232期)试验研究・利用建筑垃圾再生骨料制备透水路面砖的性能研究张良(福建海环海滨资源开发有限公司，福建福卅350200)摘要试验分析了建筑拆除垃圾再生骨料的性能特点，并进行了再生骨料透水路面砖性能主要澎响因素的研究。

结果表明，透水路面砖的劈裂抗拉强度会随着水泥用量的增加先提高后趋于稳定，会随着水灰比的增大而先增加后降低;透水路面砖的透水性能主要受水灰比和骨料级配澎响，并会随着级配再生粗骨料的增加而增大;适宜水泥用量为16%,适宜水灰比为0.4,适宜再生粗骨料级配用量占比为80%o关键词再生骨料;建筑垃圾;透水路面砖;劈裂抗拉强度;透水系数0引言建筑垃圾是城镇建设过程中的副产物，具有种类复杂、数量大等特点。

常见种类有工程渣土、工程泥浆、工程垃圾、拆除垃圾、装修垃圾等。

据统计，我国每年建筑垃圾产量达1.4亿t,且以每年8%~10%的速度增加叫当前建筑垃圾处置能力严重不足、管理水平不高、资源化利用水平低，日益严重影响着城市高质量发展。

为促进建筑垃圾的治理，推动“无废城市”建设，建筑垃圾的减量化和资源化已成迫切需求。

近年来，研究人员积极开展了废弃混凝土、砂浆、石材、砖瓦、陶瓷等制备再生骨料及其相关建材产品的研究。

透水路面砖广泛铺设于市政人行道、园林景观小径等场合,具有透水功能，能有效减少路面积水。

利用建筑垃圾再生骨料制备透水砖,既能实现建筑垃圾的资源化利用,又能促进海绵城市建设,具有良好的社会效益、经济效益和生态效益。

1原材料1.1再生骨料以福州市建筑拆除垃圾中的砖渣为主要原材料,其中含有少量的废弃混凝土、砂浆、石材、砖瓦、陶瓷,经分选、破碎、筛分而成，主要有0~5mm再生细骨料和5~10mm再生粗骨料。

(1)再生细骨料。

表观密度为2315kg/n?,松散堆积密度为1357kg/m3,压碎指标为32.92%,含水率为&2%,吸水率为26.3%,微粉含量为2.69%,颗粒级配如表1所示。

北京首华科技发展公司李成宜一、简介透水砖又称透水砌块，是经砌块机压制成型的透水混凝土块状物体。

主要加工工序为：干硬性混凝土搅拌—压制成型—养生。

透水混凝土又称多孔混凝土、排水混凝土，是由水泥、粗骨料和水拌制而成；是通过粗骨料表面包裹的水泥浆相互粘结，而形成的均匀分布的孔穴结构，实现的渗透性和一定强度。

其可归类为无砂的干硬性混凝土。

透水砖在市政工程中的广泛应用，可缓解城市内涝形成,实现雨水回灌（海绵城市），减轻城市热岛效应，有利于城市管理水平的提升，实现人类与自然的和谐相处。

二、主要原料及配比(一)主要原料1、水泥常规使用硅酸盐水泥。

生产中亦可按照使用需求加入适量的无机耐候颜料，使其和碎石、水按一定比例混合后，组成不同色彩的透水混凝土面层。

2、骨料可使用天然鹅卵石、尾矿、废旧混凝土（建筑垃圾）、冶金铁渣（干渣）等原料加工而成的机制砂。

）其物理性能、骨料颗粒范围指标应符合（表一）、（表二）中相关数据范围和要求。

骨料物理性能指标表（表一）骨料颗粒范围表（表二）3、水普通自来水或清洁地下水即可用。

末过滤或使用过的不洁水，不能使用。

(二)原料配合比1、水泥用量经验数值为250—350Kg/m3。

根据骨料材质、粒级的不同需做适当调整。

2、骨料用量经验数值为紧密堆积在状态下碎石1490Kg/m3。

粗骨料用量过少，灰骨比过大，会减少混凝土中空隙形成，进而影响透水性能。

3、水灰比范围经验数值为—。

水灰比既影响透水混凝土强度，也影响其透水性。

水灰比过小，泥浆过稠不利于对骨料的包裹，进而不利于混凝土强度提高；反之，也不利于泥浆对骨料的包裹，易造成流动泥浆填死透水空隙，进而不利于透水率的提高。

生产中，应根据骨料材质、颗粒粒级和形状的不同,做出相应调整。

三、首钢生态透水砖情况首钢西十筒仓创意广场使用的生态透水砖（450x450x120），由北京首华科技发展公司生产。

其透水混凝土配合比（按质量计）为：水：碎石：水泥=113：1490：310其中：水泥为早强型硅酸盐水泥;骨料为使用建筑垃圾（废旧混凝土）骨料,面层采用1#骨料、基层采用2#骨料;产品的成型经砌块机二次布料、压制完成。

再生骨料混凝土配制透水路面砖通过理论计算和试验分析，揭示骨灰比、砂率和水灰比对再生骨料透水混凝土力学性能和透水系数的影响规律。

采用功效系数法得出再生骨料透水混凝土配合比控制参数，即骨灰比为3.5，砂率为15%，水灰比为0.34，通过优选配合比参数，得到具有良好透水性能的再生骨料透水混凝土路面砖，其抗压强度可达到20MPa以上；降低透水能力的要求，则其强度可以满足JC／T 466-2000混凝土路面砖标准的要求。

城市中大面积的混凝土路面缺乏透气性、透水性，给城市生态环境带来诸多负面影响。

最近2O年出现的透水性混凝土路面，对维持生态平衡具有重要作用。

1979年，美国在佛罗里达州建成了透水性停车场路面，颁发了透水性混凝土专利，并在1991年成立了“透水性波特兰水泥混凝土协会”。

1987年，日本有研究者申请透水性混凝土铺地材料的专利，并将透水性混凝土用于公园道路、高速公路中央分割带和路肩等实际工程中。

长期以来，因各种原因被拆除的混凝土建（构）物越来越多，出现了大量的废弃混凝土。

日本在1977年就制定了《再生骨料和再生混凝土使用规范》，并相继在各地建立了以处理混凝土废弃物为主的再生加工厂，生产再生水泥和再生骨料。

我国再生骨料的生产和再生混凝土的实际应用还很少，配制透水性混凝土路面是再生骨料利用的一个可能途径。

本文分析了影响再生骨料透水混凝土力学性能和透水系数的主要因素，提出再生骨料透水混凝土路面砖的配制技术，并测定透水路面砖的强度和透水系数。

1 原材料（1）水泥。

石凤牌P.032.5R水泥，实测水泥28 d抗折强度为8.0 MPa，28 d抗压强度为47.4MPa。

（2）再生骨料。

废弃混凝土构件经破碎后分别（mm）用4.75，9.50，16.0，19.0，26.5，31.5和37.5方孔石子筛筛分，经人工调配为符合《GB／T 14685—2019建筑用卵石、碎石》中5.0～31.5 mm连续级配的再生骨料。

混凝土pc透水砖技术指标混凝土PC透水砖是一种新型的建筑材料，具有很多优越的性能和特点。

下面将从材料的透水性能、强度和耐久性、环保性以及施工方便性等几个方面来介绍混凝土PC透水砖的技术指标。

一、透水性能混凝土PC透水砖具有良好的透水性能，能够快速将雨水渗透到地下，减少地表积水和雨水径流对城市排水系统的压力。

透水砖的透水率是衡量其透水性能的重要指标之一。

一般来说，透水砖的透水率应大于150mm/h，以确保雨水能够迅速渗透到地下。

二、强度和耐久性混凝土PC透水砖在保持良好透水性的同时，也要具备足够的强度和耐久性，以满足不同场所的使用需求。

透水砖的抗压强度是衡量其强度的重要指标之一。

一般来说，透水砖的抗压强度应大于25MPa，以确保其能够承受一定的荷载。

透水砖还需要具备良好的耐久性，能够在长期使用和恶劣环境条件下保持其性能稳定。

透水砖的耐久性可以通过抗冻融性、耐久性等指标来评估。

一般来说，透水砖的抗冻融性应大于300次，能够在严寒地区使用；耐久性应大于50年，能够满足长期使用的需求。

三、环保性混凝土PC透水砖是一种环保型建材，具有良好的环保性能。

透水砖的含水率是衡量其环保性的重要指标之一。

一般来说，透水砖的含水率应小于5%，以确保其不会导致地下水污染。

透水砖还需要具备一定的抗污染性能，能够有效抵抗雨水中的污染物。

透水砖的抗污染性可以通过吸附性指标来评估。

一般来说，透水砖的吸附性应大于80%，能够有效净化雨水。

四、施工方便性混凝土PC透水砖的施工相对简便，可以与普通混凝土砖一样进行施工，无需额外的工艺要求。

透水砖的尺寸稳定性是衡量其施工方便性的重要指标之一。

一般来说，透水砖的尺寸稳定性应小于0.5mm，以确保施工过程中能够保持较高的施工质量。

透水砖还需要具备较高的粘结强度，能够与其他建筑材料良好地粘结在一起。

透水砖的粘结强度可以通过抗剥离强度来评估。

一般来说，透水砖的抗剥离强度应大于 1.5MPa，能够确保其与其他建筑材料的牢固粘结。
