消防水喷雾灭火系统和细水雾灭火系统的区别

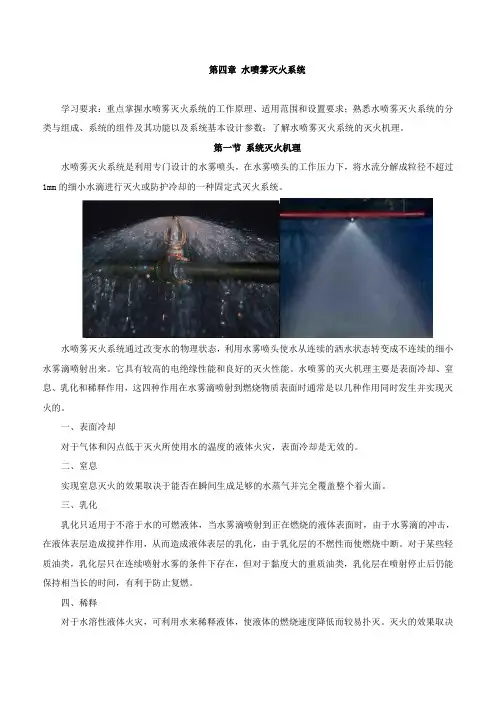

第四章水喷雾灭火系统学习要求：重点掌握水喷雾灭火系统的工作原理、适用范围和设置要求；熟悉水喷雾灭火系统的分类与组成、系统的组件及其功能以及系统基本设计参数；了解水喷雾灭火系统的灭火机理。

第一节系统灭火机理水喷雾灭火系统是利用专门设计的水雾喷头，在水雾喷头的工作压力下，将水流分解成粒径不超过1mm的细小水滴进行灭火或防护冷却的一种固定式灭火系统。

水喷雾灭火系统通过改变水的物理状态，利用水雾喷头使水从连续的洒水状态转变成不连续的细小水雾滴喷射出来。

它具有较高的电绝缘性能和良好的灭火性能。

水喷雾的灭火机理主要是表面冷却、窒息、乳化和稀释作用，这四种作用在水雾滴喷射到燃烧物质表面时通常是以几种作用同时发生并实现灭火的。

一、表面冷却对于气体和闪点低于灭火所使用水的温度的液体火灾，表面冷却是无效的。

二、窒息实现窒息灭火的效果取决于能否在瞬间生成足够的水蒸气并完全覆盖整个着火面。

三、乳化乳化只适用于不溶于水的可燃液体，当水雾滴喷射到正在燃烧的液体表面时，由于水雾滴的冲击，在液体表层造成搅拌作用，从而造成液体表层的乳化，由于乳化层的不燃性而使燃烧中断。

对于某些轻质油类，乳化层只在连续喷射水雾的条件下存在，但对于黏度大的重质油类，乳化层在喷射停止后仍能保持相当长的时间，有利于防止复燃。

四、稀释对于水溶性液体火灾，可利用水来稀释液体，使液体的燃烧速度降低而较易扑灭。

灭火的效果取决于水雾的冷却、窒息和稀释的综合效应。

例：水喷雾灭火系统的水雾喷头使水从连续的水流状态分解转变成不连续的细小水雾滴喷射出来，因此它具有较高的电绝缘性能和良好的灭火性能。

下列不属于水喷雾灭火机理的是（）。

（2015真题）A．冷却B．隔离C．窒息D．乳化【答案】B第二节系统分类一、按启动方式分类水喷雾灭火系统按启动方式可分为电动启动水喷雾灭火系统和传动管启动水喷雾灭火系统。

二、按应用方式分类（一）固定式水喷雾灭火系统（二）自动喷水-水喷雾混合配置系统（三）泡沫-水喷雾联用系统例：下列关于采用传动管启动水喷雾灭火系统的做法中错误的是（）。

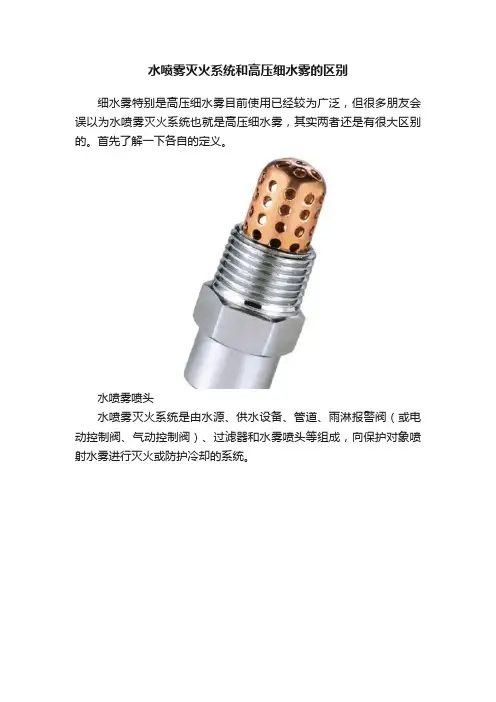

水喷雾灭火系统和高压细水雾的区别细水雾特别是高压细水雾目前使用已经较为广泛，但很多朋友会误以为水喷雾灭火系统也就是高压细水雾，其实两者还是有很大区别的。

首先了解一下各自的定义。

水喷雾喷头水喷雾灭火系统是由水源、供水设备、管道、雨淋报警阀（或电动控制阀、气动控制阀）、过滤器和水雾喷头等组成，向保护对象喷射水雾进行灭火或防护冷却的系统。

高压细水雾喷头细水雾灭火装置是由供水装置、过滤装置、分区控制阀、细水雾喷头等组件和供水管道组成，能自动和人工启动并喷放细水雾进行灭火或控火的自动灭火装置。

按装置工作压力分类：高压细水雾灭火装置（P≥3.50MPa）、中压细水雾灭火装置（1.20MPa≤P＜3.50MPa）、低压细水雾灭火装置（P＜1.20MPa）。

那么水喷雾灭火系统和高压细水雾具体有哪些区别呢？雾粒直径的区别水喷雾：水雾喷头的雾滴体积百分比特征直径DV0.90，应小于1mm。

也就是说，喷雾液体总体积中，在该直径以下雾滴所占体积的百分比不小于90%。

细水雾：细水雾系统中经喷头喷出并在喷头轴线向下1m处的平面上形成的雾滴直径Dv0.50小于200μm、Dv0.99小于400μm的水雾滴。

也就是说，在这个平面上，有99%的雾滴直径小于400μm,有50%的雾滴直径小于200μm。

总结一句话来说就是：“细水雾直径比水喷雾的小，用水量更少，带来的水渍损失小。

”DNFIRE#2系统组件的区别这块区别从水喷雾灭火系统和高压细水雾的定义中也可以看出来。

水喷雾：水喷雾采用的是离心泵和水雾喷头，系统对水质要求也不高，只需要在雨淋阀前安装过滤器，管道也可以采用热镀锌钢管。

而且水喷雾各部分彼此独立，可以不需要同一家厂家提供。

不同组件的故障问题不同，后期维修起来很麻烦，且成本高。

细水雾：细水雾采用的是柱塞泵，因对水质要求高，还需使用不锈钢水箱和管道。

列如：这次南充变电站安装细水雾系统的管道及阀门均采用不锈钢无缝钢管，使用寿命长达60年，管道连接方式为氩弧焊接，利于后期变压器维护检修时，方便拆卸细水雾管道。

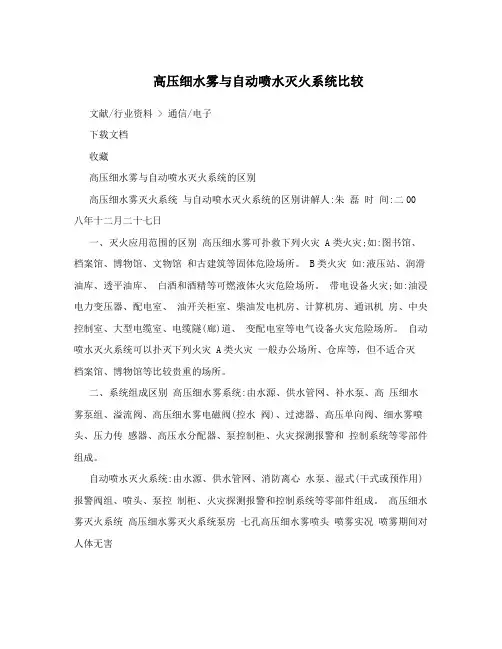

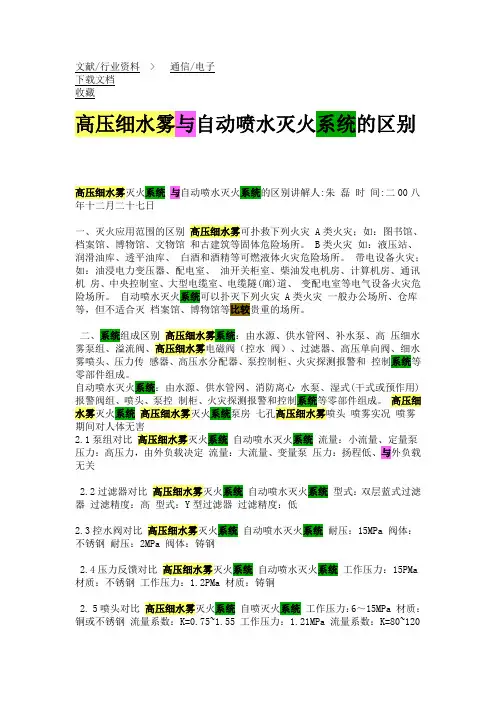

高压细水雾与自动喷水灭火系统比较文献/行业资料 > 通信/电子下载文档收藏高压细水雾与自动喷水灭火系统的区别高压细水雾灭火系统与自动喷水灭火系统的区别讲解人:朱磊时间:二00八年十二月二十七日一、灭火应用范围的区别高压细水雾可扑救下列火灾 A类火灾;如:图书馆、档案馆、博物馆、文物馆和古建筑等固体危险场所。

B类火灾如:液压站、润滑油库、透平油库、白酒和酒精等可燃液体火灾危险场所。

带电设备火灾;如:油浸电力变压器、配电室、油开关柜室、柴油发电机房、计算机房、通讯机房、中央控制室、大型电缆室、电缆隧(廊)道、变配电室等电气设备火灾危险场所。

自动喷水灭火系统可以扑灭下列火灾 A类火灾一般办公场所、仓库等，但不适合灭档案馆、博物馆等比较贵重的场所。

二、系统组成区别高压细水雾系统:由水源、供水管网、补水泵、高压细水雾泵组、溢流阀、高压细水雾电磁阀(控水阀)、过滤器、高压单向阀、细水雾喷头、压力传感器、高压水分配器、泵控制柜、火灾探测报警和控制系统等零部件组成。

自动喷水灭火系统:由水源、供水管网、消防离心水泵、湿式(干式或预作用)报警阀组、喷头、泵控制柜、火灾探测报警和控制系统等零部件组成。

高压细水雾灭火系统高压细水雾灭火系统泵房七孔高压细水雾喷头喷雾实况喷雾期间对人体无害2.1泵组对比高压细水雾灭火系统自动喷水灭火系统流量:小流量、定量泵压力:高压力，由外负载决定流量:大流量、变量泵压力:扬程低、与外负载无关2.2过滤器对比高压细水雾灭火系统自动喷水灭火系统型式:双层蓝式过滤器过滤精度:高型式:Y型过滤器过滤精度:低2.3控水阀对比高压细水雾灭火系统自动喷水灭火系统耐压:15MPa 阀体:不锈钢耐压:2MPa 阀体:铸钢2.4压力反馈对比高压细水雾灭火系统自动喷水灭火系统工作压力:15PMa 材质:不锈钢工作压力:1.2PMa 材质:铸铜2. 5喷头对比高压细水雾灭火系统自喷灭火系统工作压力:6,15MPa 材质:铜或不锈钢流量系数:K=0.75~1.55 工作压力:1.21MPa 流量系数:K=80~1202. 6喷雾(水)状态对比高压细水雾灭火系统自动喷水灭火系统 ?雾滴小，雾速度大 ?灭火和控火 ?用水量小，仅为1%~5% ?水滴大 ?控火 ?用水量大2.7粒径大小对比图粒径大小对比图2.8管径对比高压细水雾灭火系统最小管径:DN10 最大管径:DN40 材质不锈钢耐压:15PMa 材质:不锈钢自动喷水灭火系统最小管径:DN20 最大管径:DN600 材质不锈钢耐压:3PMa 材质:不锈钢三、水力计算方法区别高压细水雾灭火系统沿程损失计算公式为:Darcy-Weisbach 计算公式3.1压力损失计算方法不同压力损失计算方法不同自动喷水灭火系统自动喷水灭灭火系统沿程计算公式采用舍维列夫公式 ?p m = 2.252 k fL ρQ 2 di 5 V2 i = 0.0000107 1.3 dj i ---每米管道的水头损失(MPa/m); V---管道内水的平均流速(m/s); dj---管道的计算内径(m)，取值应按管道内径减1mm确定式中?Pm---管道的沿程压力损失 (bar); f---摩阻系数;(bar/m); ρ---水的密度(kg/m3); Q---流量 (L/min); di---管道的内径(mm); L---管道的长度(m); ni---管道相对粗糙度; ε---管壁绝对粗糙度(mm)。

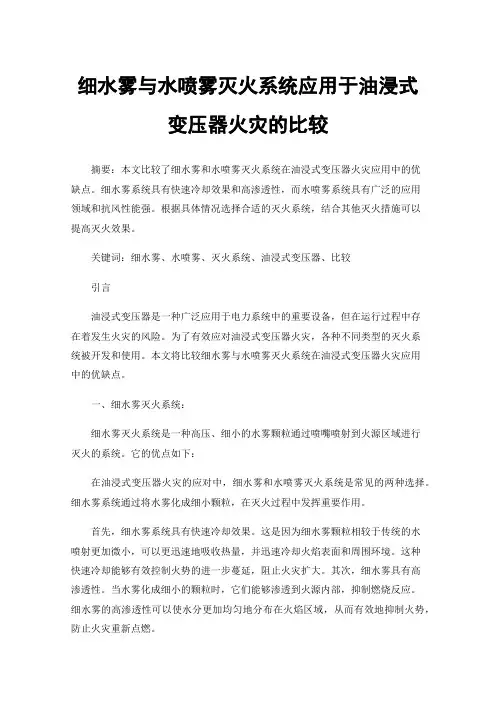

细水雾与水喷雾灭火系统应用于油浸式变压器火灾的比较摘要：本文比较了细水雾和水喷雾灭火系统在油浸式变压器火灾应用中的优缺点。

细水雾系统具有快速冷却效果和高渗透性，而水喷雾系统具有广泛的应用领域和抗风性能强。

根据具体情况选择合适的灭火系统，结合其他灭火措施可以提高灭火效果。

关键词：细水雾、水喷雾、灭火系统、油浸式变压器、比较引言油浸式变压器是一种广泛应用于电力系统中的重要设备，但在运行过程中存在着发生火灾的风险。

为了有效应对油浸式变压器火灾，各种不同类型的灭火系统被开发和使用。

本文将比较细水雾与水喷雾灭火系统在油浸式变压器火灾应用中的优缺点。

一、细水雾灭火系统：细水雾灭火系统是一种高压、细小的水雾颗粒通过喷嘴喷射到火源区域进行灭火的系统。

它的优点如下：在油浸式变压器火灾的应对中，细水雾和水喷雾灭火系统是常见的两种选择。

细水雾系统通过将水雾化成细小颗粒，在灭火过程中发挥重要作用。

首先，细水雾系统具有快速冷却效果。

这是因为细水雾颗粒相较于传统的水喷射更加微小，可以更迅速地吸收热量，并迅速冷却火焰表面和周围环境。

这种快速冷却能够有效控制火势的进一步蔓延，阻止火灾扩大。

其次，细水雾具有高渗透性。

当水雾化成细小的颗粒时，它们能够渗透到火源内部，抑制燃烧反应。

细水雾的高渗透性可以使水分更加均匀地分布在火焰区域，从而有效地抑制火势，防止火灾重新点燃。

此外，细水雾系统的水量需求相较于传统的水喷雾系统较少。

由于细水雾系统使用的是雾化技术，只需较少的水量进行处理。

相对而言，这可以减小灭火后的水损失，减轻环境负担，也方便了灭火人员的操作。

另外，细水雾系统可以产生较佳的可见性。

雾化的水颗粒使空气中形成一层薄雾，这样可以清晰地观察到火源和周围情况。

这对灭火人员来说非常重要，能够帮助他们更准确地定位和操作。

相比之下，传统的水喷射系统可能会因为水雾过大而降低了可见性。

综上所述，细水雾系统和水喷雾灭火系统在油浸式变压器火灾应对中各有优劣。

文献/行业资料> 通信/电子下载文档收藏高压细水雾与自动喷水灭火系统的区别高压细水雾灭火系统与自动喷水灭火系统的区别讲解人:朱磊时间:二00八年十二月二十七日一、灭火应用范围的区别高压细水雾可扑救下列火灾 A类火灾；如：图书馆、档案馆、博物馆、文物馆和古建筑等固体危险场所。

B类火灾如：液压站、润滑油库、透平油库、白酒和酒精等可燃液体火灾危险场所。

带电设备火灾；如：油浸电力变压器、配电室、油开关柜室、柴油发电机房、计算机房、通讯机房、中央控制室、大型电缆室、电缆隧(廊)道、变配电室等电气设备火灾危险场所。

自动喷水灭火系统可以扑灭下列火灾 A类火灾一般办公场所、仓库等，但不适合灭档案馆、博物馆等比较贵重的场所。

二、系统组成区别高压细水雾系统：由水源、供水管网、补水泵、高压细水雾泵组、溢流阀、高压细水雾电磁阀（控水阀）、过滤器、高压单向阀、细水雾喷头、压力传感器、高压水分配器、泵控制柜、火灾探测报警和控制系统等零部件组成。

自动喷水灭火系统：由水源、供水管网、消防离心水泵、湿式(干式或预作用)报警阀组、喷头、泵控制柜、火灾探测报警和控制系统等零部件组成。

高压细水雾灭火系统高压细水雾灭火系统泵房七孔高压细水雾喷头喷雾实况喷雾期间对人体无害2.1泵组对比高压细水雾灭火系统自动喷水灭火系统流量：小流量、定量泵压力：高压力，由外负载决定流量：大流量、变量泵压力：扬程低、与外负载无关2.2过滤器对比高压细水雾灭火系统自动喷水灭火系统型式：双层蓝式过滤器过滤精度：高型式：Y型过滤器过滤精度：低2.3控水阀对比高压细水雾灭火系统自动喷水灭火系统耐压：15MPa 阀体：不锈钢耐压：2MPa 阀体：铸钢2.4压力反馈对比高压细水雾灭火系统自动喷水灭火系统工作压力：15PMa 材质：不锈钢工作压力：1.2PMa 材质：铸铜2. 5喷头对比高压细水雾灭火系统自喷灭火系统工作压力：6～15MPa 材质：铜或不锈钢流量系数：K=0.75~1.55 工作压力：1.21MPa 流量系数：K=80~1202. 6喷雾(水)状态对比高压细水雾灭火系统自动喷水灭火系统 ?雾滴小，雾速度大 ?灭火和控火 ?用水量小，仅为1%~5% ?水滴大 ?控火 ?用水量大2.7粒径大小对比图粒径大小对比图2.8管径对比高压细水雾灭火系统最小管径：DN10 最大管径：DN40 材质不锈钢耐压：15PMa 材质：不锈钢自动喷水灭火系统最小管径：DN20 最大管径：DN600 材质不锈钢耐压：3PMa 材质：不锈钢三、水力计算方法区别高压细水雾灭火系统沿程损失计算公式为：Darcy-Weisbach 计算公式3.1压力损失计算方法不同压力损失计算方法不同自动喷水灭火系统自动喷水灭灭火系统沿程计算公式采用舍维列夫公式?p m = 2.252 k fL ρQ 2 di 5 V2 i = 0.0000107 1.3 dj i ---每米管道的水头损失（MPa/m）； V---管道内水的平均流速（m/s）； dj---管道的计算内径（m），取值应按管道内径减1mm确定式中△Pm---管道的沿程压力损失（bar）； f---摩阻系数；（bar/m）；ρ---水的密度（kg/m3）； Q---流量 (L/min)； di---管道的内径（mm）； L---管道的长度（m）； ni---管道相对粗糙度；ε---管壁绝对粗糙度（mm）。

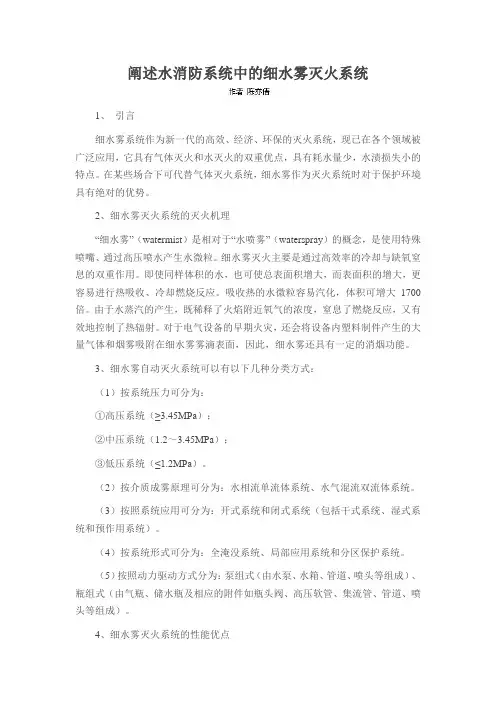

阐述水消防系统中的细水雾灭火系统1、引言细水雾系统作为新一代的高效、经济、环保的灭火系统，现已在各个领域被广泛应用，它具有气体灭火和水灭火的双重优点，具有耗水量少，水渍损失小的特点。

在某些场合下可代替气体灭火系统，细水雾作为灭火系统时对于保护环境具有绝对的优势。

2、细水雾灭火系统的灭火机理“细水雾”（watermist）是相对于“水喷雾”（waterspray）的概念，是使用特殊喷嘴、通过高压喷水产生水微粒。

细水雾灭火主要是通过高效率的冷却与缺氧窒息的双重作用。

即使同样体积的水，也可使总表面积增大，而表面积的增大，更容易进行热吸收、冷却燃烧反应。

吸收热的水微粒容易汽化，体积可增大1700倍。

由于水蒸汽的产生，既稀释了火焰附近氧气的浓度，窒息了燃烧反应，又有效地控制了热辐射。

对于电气设备的早期火灾，还会将设备内塑料制件产生的大量气体和烟雾吸附在细水雾雾滴表面，因此，细水雾还具有一定的消烟功能。

3、细水雾自动灭火系统可以有以下几种分类方式：（1）按系统压力可分为：①高压系统（≥3.45MPa）；②中压系统（1.2～3.45MPa）；③低压系统（≤1.2MPa）。

（2）按介质成雾原理可分为：水相流单流体系统、水气混流双流体系统。

（3）按照系统应用可分为：开式系统和闭式系统（包括干式系统、湿式系统和预作用系统）。

（4）按系统形式可分为：全淹没系统、局部应用系统和分区保护系统。

（5）按照动力驱动方式分为：泵组式（由水泵、水箱、管道、喷头等组成）、瓶组式（由气瓶、储水瓶及相应的附件如瓶头阀、高压软管、集流管、管道、喷头等组成）。

4、细水雾灭火系统的性能优点（1）用水量大大降低，细水雾灭火系统的用水量通常为常规水喷雾的20%以下；（2）降低了火灾损失和水渍损失；（3）减少了火灾区域的热量传播，由于细水雾阻隔热辐射作用，有效控制火灾蔓延；（4）电气绝缘性能更好，可有效扑救带电设备火灾；（5）能够有效扑救低闪点的液体火灾。

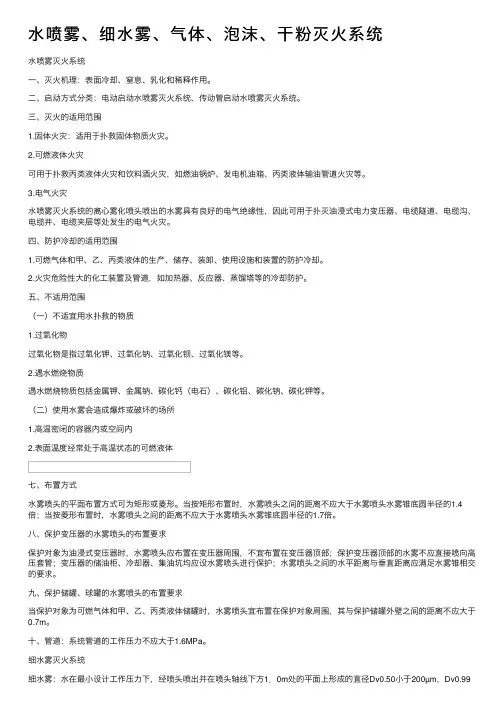

⽔喷雾、细⽔雾、⽓体、泡沫、⼲粉灭⽕系统⽔喷雾灭⽕系统⼀、灭⽕机理：表⾯冷却、窒息、乳化和稀释作⽤。

⼆、启动⽅式分类：电动启动⽔喷雾灭⽕系统、传动管启动⽔喷雾灭⽕系统。

三、灭⽕的适⽤范围1.固体⽕灾：适⽤于扑救固体物质⽕灾。

2.可燃液体⽕灾可⽤于扑救丙类液体⽕灾和饮料酒⽕灾，如燃油锅炉、发电机油箱、丙类液体输油管道⽕灾等。

3.电⽓⽕灾⽔喷雾灭⽕系统的离⼼雾化喷头喷出的⽔雾具有良好的电⽓绝缘性，因此可⽤于扑灭油浸式电⼒变压器、电缆隧道、电缆沟、电缆井、电缆夹层等处发⽣的电⽓⽕灾。

四、防护冷却的适⽤范围1.可燃⽓体和甲、⼄、丙类液体的⽣产、储存、装卸、使⽤设施和装置的防护冷却。

2.⽕灾危险性⼤的化⼯装置及管道，如加热器、反应器、蒸馏塔等的冷却防护。

五、不适⽤范围（⼀）不适宜⽤⽔扑救的物质1.过氧化物过氧化物是指过氧化钾、过氧化钠、过氧化钡、过氧化镁等。

2.遇⽔燃烧物质遇⽔燃烧物质包括⾦属钾、⾦属钠、碳化钙（电⽯）、碳化铝、碳化钠、碳化钾等。

（⼆）使⽤⽔雾会造成爆炸或破坏的场所1.⾼温密闭的容器内或空间内2.表⾯温度经常处于⾼温状态的可燃液体七、布置⽅式⽔雾喷头的平⾯布置⽅式可为矩形或菱形。

当按矩形布置时，⽔雾喷头之间的距离不应⼤于⽔雾喷头⽔雾锥底圆半径的1.4倍；当按菱形布置时，⽔雾喷头之间的距离不应⼤于⽔雾喷头⽔雾锥底圆半径的1.7倍。

⼋、保护变压器的⽔雾喷头的布置要求保护对象为油浸式变压器时，⽔雾喷头应布置在变压器周围，不宜布置在变压器顶部；保护变压器顶部的⽔雾不应直接喷向⾼压套管；变压器的储油柜、冷却器、集油坑均应设⽔雾喷头进⾏保护；⽔雾喷头之间的⽔平距离与垂直距离应满⾜⽔雾锥相交的要求。

九、保护储罐、球罐的⽔雾喷头的布置要求当保护对象为可燃⽓体和甲、⼄、丙类液体储罐时，⽔雾喷头宜布置在保护对象周围，其与保护储罐外壁之间的距离不应⼤于0.7m。

⼗、管道：系统管道的⼯作压⼒不应⼤于1.6MPa。

水喷雾灭火系统一、灭火机理：表面冷却、窒息、乳化和稀释作用。

二、启动方式分类：电动启动水喷雾灭火系统、传动管启动水喷雾灭火系统。

三、灭火的适用范围1.固体火灾：适用于扑救固体物质火灾。

2.可燃液体火灾可用于扑救丙类液体火灾和饮料酒火灾，如燃油锅炉、发电机油箱、丙类液体输油管道火灾等。

3.电气火灾水喷雾灭火系统的离心雾化喷头喷出的水雾具有良好的电气绝缘性，因此可用于扑灭油浸式电力变压器、电缆隧道、电缆沟、电缆井、电缆夹层等处发生的电气火灾。

四、防护冷却的适用范围1.可燃气体和甲、乙、丙类液体的生产、储存、装卸、使用设施和装置的防护冷却。

2.火灾危险性大的化工装置及管道，如加热器、反应器、蒸馏塔等的冷却防护。

五、不适用范围（一）不适宜用水扑救的物质1.过氧化物过氧化物是指过氧化钾、过氧化钠、过氧化钡、过氧化镁等。

2.遇水燃烧物质遇水燃烧物质包括金属钾、金属钠、碳化钙（电石）、碳化铝、碳化钠、碳化钾等。

（二）使用水雾会造成爆炸或破坏的场所1.高温密闭的容器内或空间内2.表面温度经常处于高温状态的可燃液体七、布置方式水雾喷头的平面布置方式可为矩形或菱形。

当按矩形布置时，水雾喷头之间的距离不应大于水雾喷头水雾锥底圆半径的1.4倍；当按菱形布置时，水雾喷头之间的距离不应大于水雾喷头水雾锥底圆半径的1.7倍。

八、保护变压器的水雾喷头的布置要求保护对象为油浸式变压器时，水雾喷头应布置在变压器周围，不宜布置在变压器顶部；保护变压器顶部的水雾不应直接喷向高压套管；变压器的储油柜、冷却器、集油坑均应设水雾喷头进行保护；水雾喷头之间的水平距离与垂直距离应满足水雾锥相交的要求。

九、保护储罐、球罐的水雾喷头的布置要求当保护对象为可燃气体和甲、乙、丙类液体储罐时，水雾喷头宜布置在保护对象周围，其与保护储罐外壁之间的距离不应大于0.7m。

十、管道：系统管道的工作压力不应大于1.6MPa。

细水雾灭火系统细水雾：水在最小设计工作压力下，经喷头喷出并在喷头轴线下方1．0m处的平面上形成的直径Dv0.50小于200μm，Dv0.99小于400μm的水雾滴。
