三垦变频器的常见故障及维修对策

变频器的常见故障分析及排除方法摘要：本文介绍了变频器在使用过程中常见的几种故障产生的原因和处理方法关键词：变频器传动故障排除在工业自动控制中，采用变频器控制传动系统，有着控制方便、维护简单、节能显著等一系列优点。

这里就变频器常见的故障及处理方法作一个阐述。

一、外部环境引发的故障如果变频器操作室的制冷、通风效果不良或风扇损坏，易发生过热保护跳停。

应注意保持变频器周围环境清洁、干燥，严禁在变频器附近放置杂物，应使之远离振动源和冲击源，尽量降低各类电磁干扰。

每次维护变频器后，要认真检查有无遗漏的小金属物品，防止造成短路事故。

如仅对变频器进行检测，要拆去所有与变频器端子连接的外部接线。

二、参数设置不当引起的故障变频器在使用中，能否满足传动系统的控制要求，其参数的设置非常重要。

一旦发生了参数设置类故障，轻者控制效果不好，重者连变频器都不能正常运行。

厂家对变频器每一个参数都设有一个默认值，所以出现此类故障，最好首先能够把所有参数恢复到出厂值。

但仅仅恢复出厂值，有时还不能满足相应传动系统的要求，则应考虑从以下几个方面对变频器参数进行修改和设置：1、确认电动机参数若变频器参数设定涉及电动机的铭牌数据，例如功率、电流、电压、转速等，这些参数可以从电动机的铭牌中直接得到。

2、设定变频器的启动方式其启动可以用面板、外部端子、通讯方式等几种，用户可根据实际情况选择。

3、给定频率方式的选择一般变频器的频率给定也有三种方式，即面板给定、外部电压或电流给定、通讯给定。

4、变频器在电机空载时工作正常，但不能带负载启动这种问题常出现在带恒转矩负载时，应重点检查加、减速时间设定或提升转矩设定值。

5、频率已经达到较大值，但电机转速仍不高例如一台新投用的变频器频率设置已经很大，但电动机转速明显较同频率下其他电动机低，此时可修改频率增益设定值。

6、频率上升到一定数值，继续向上调节时，频率保持在一定值不断跳跃，转速不能提高这时应检查最大转矩设定值是否偏小、变频器的容量是否偏小。

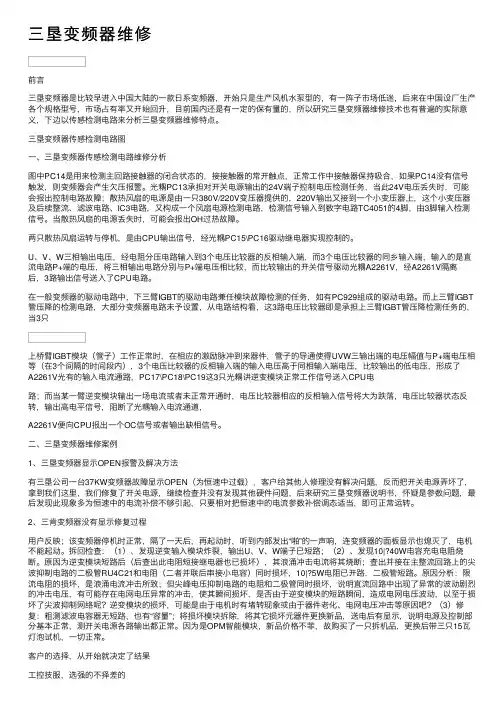

三垦变频器维修前⾔三垦变频器是⽐较早进⼊中国⼤陆的⼀款⽇系变频器，开始只是⽣产风机⽔泵型的，有⼀阵⼦市场低迷，后来在中国设⼚⽣产各个规格型号，市场占有率⼜开始回升，⽬前国内还是有⼀定的保有量的，所以研究三垦变频器维修技术也有普遍的实际意义，下边以传感检测电路来分析三垦变频器维修特点。

三垦变频器传感检测电路图⼀、三垦变频器传感检测电路维修分析图中PC14是⽤来检测主回路接触器的闭合状态的，接接触器的常开触点，正常⼯作中接触器保持吸合，如果PC14没有信号触发，则变频器会产⽣⽋压报警。

光耦PC13承担对开关电源输出的24V端⼦控制电压检测任务，当此24V电压丢失时，可能会报出控制电路故障；散热风扇的电源是由⼀只380V/220V变压器提供的，220V输出⼜接到⼀个⼩变压器上，这个⼩变压器及后续整流、滤波电路、IC3电路，⼜构成⼀个风扇电源检测电路，检测信号输⼊到数字电路TC4051的4脚，由3脚输⼊检测信号。

当散热风扇的电源丢失时，可能会报出OH过热故障。

两只散热风扇运转与停机，是由CPU输出信号，经光耦PC15\PC16驱动继电器实现控制的。

U、V、W三相输出电压，经电阻分压电路输⼊到3个电压⽐较器的反相输⼊端，⽽3个电压⽐较器的同乡输⼊端，输⼊的是直流电路P+端的电压，将三相输出电路分别与P+端电压相⽐较，⽽⽐较输出的开关信号驱动光耦A2261V，经A2261V隔离后，3路输出信号送⼊了CPU电路。

在⼀般变频器的驱动电路中，下三臂IGBT的驱动电路兼任模块故障检测的任务，如有PC929组成的驱动电路。

⽽上三臂IGBT 管压降的检测电路，⼤部分变频器电路未予设置，从电路结构看，这3路电压⽐较器即是承担上三臂IGBT管压降检测任务的，当3只上桥臂IGBT模块（管⼦）⼯作正常时，在相应的激励脉冲到来器件，管⼦的导通使得UVW三输出端的电压幅值与P+端电压相等（在3个间隔的时间段内），3个电压⽐较器的反相输⼊端的输⼊电压⾼于同相输⼊端电压，⽐较输出的低电压，形成了A2261V光有的输⼊电流通路，PC17\PC18\PC19这3只光耦讲逆变模块正常⼯作信号送⼊CPU电路；⽽当某⼀臂逆变模块输出⼀场电流或者未正常开通时，电压⽐较器相应的反相输⼊信号将⼤为跌落，电压⽐较器状态反转，输出⾼电平信号，阻断了光耦输⼊电流通道，A2261V便向CPU报出⼀个OC信号或者输出缺相信号。

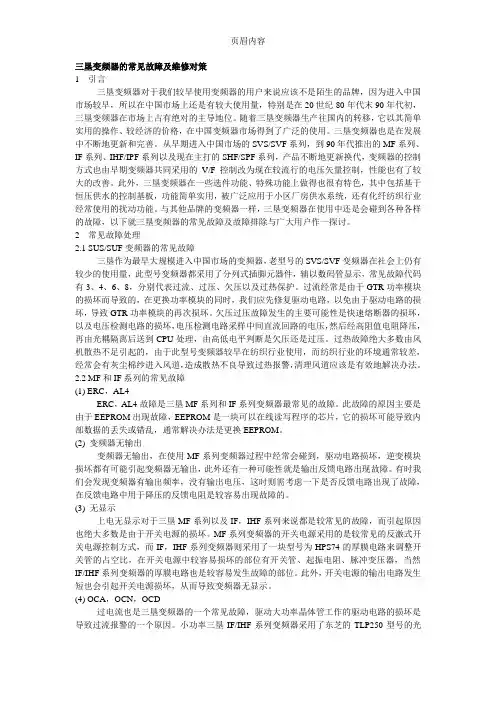

三垦变频器的常见故障及维修对策1 引言三垦变频器对于我们较早使用变频器的用户来说应该不是陌生的品牌，因为进入中国市场较早，所以在中国市场上还是有较大使用量，特别是在20世纪80年代末90年代初，三垦变频器在市场上占有绝对的主导地位。

随着三垦变频器生产往国内的转移，它以其简单实用的操作、较经济的价格，在中国变频器市场得到了广泛的使用。

三垦变频器也是在发展中不断地更新和完善。

从早期进入中国市场的SVS/SVF系列，到90年代推出的MF系列、IF 系列、IHF/IPF系列以及现在主打的SHF/SPF系列，产品不断地更新换代，变频器的控制方式也由早期变频器共同采用的V/F控制改为现在较流行的电压矢量控制，性能也有了较大的改善。

此外，三垦变频器在一些选件功能、特殊功能上做得也很有特色，其中包括基于恒压供水的控制基板，功能简单实用，被广泛应用于小区厂房供水系统，还有化纤纺织行业经常使用的扰动功能。

与其他品牌的变频器一样，三垦变频器在使用中还是会碰到各种各样的故障，以下就三垦变频器的常见故障及故障排除与广大用户作一探讨。

2 常见故障处理2.1 SUS/SUF变频器的常见故障三垦作为最早大规模进入中国市场的变频器，老型号的SVS/SVF变频器在社会上仍有较少的使用量，此型号变频器都采用了分列式插脚元器件，辅以数码管显示，常见故障代码有3、4、6、8，分别代表过流、过压、欠压以及过热保护。

过流经常是由于GTR功率模块的损坏而导致的，在更换功率模块的同时，我们应先修复驱动电路，以免由于驱动电路的损坏，导致GTR功率模块的再次损坏。

欠压过压故障发生的主要可能性是快速熔断器的损坏，以及电压检测电路的损坏，电压检测电路采样中间直流回路的电压，然后经高阻值电阻降压，再由光耦隔离后送到CPU处理，由高低电平判断是欠压还是过压。

过热故障绝大多数由风机散热不足引起的，由于此型号变频器较早在纺织行业使用，而纺织行业的环境通常较差，经常会有灰尘棉纱进入风道，造成散热不良导致过热报警，清理风道应该是有效地解决办法。

变频器常见故障及解决方法综述变频器是一种能够将电流频率和电压进行相应调节的电力调节装置，广泛应用于工业生产和家庭用电领域。

然而，变频器也会遇到一些常见的故障。

本文将对变频器常见故障及其解决方法进行综述。

一、电源故障1.电源电压异常：电源电压过低或过高会对变频器的正常工作造成影响。

解决方法是检查供电电压是否正常，如发现问题应及时更换设备或进行维修。

2.电源故障：电源故障可能导致变频器无法正常启动或无法进行频率调节。

解决方法是检查电源线路是否有断路或短路，确定电源是否正常工作。

二、控制电路故障1.逻辑电路故障：逻辑电路异常可能导致变频器功能无法正常运行。

解决方法是检查变频器中的逻辑电路，如发现故障应及时修复或更换损坏的零部件。

2.控制信号传输问题：控制信号传输中的接触不良或干扰可能导致变频器无法响应控制信号。

解决方法是检查控制信号传输线路是否正常，如有必要可对信号传输进行屏蔽或降噪处理。

三、电机故障1.电机故障：电机可能发生绕组短路、接线松动或轴承损坏等故障，导致变频器无法正常控制电机。

解决方法是检查电机的绕组、接线和轴承等部件是否正常，如有故障应及时修复或更换。

2.过载保护：电机负载过重可能引起变频器过载保护动作，导致电机无法正常工作。

解决方法是调整负载使其不超过变频器额定容量，或更换更高容量的变频器。

四、故障诊断与维修1.故障诊断：当变频器出现故障时，首先应根据故障现象进行初步判断，并参考变频器使用说明书进行故障诊断。

可以利用变频器上的故障指示灯或故障记录功能进行故障分析。

2.维修方法：一旦确定故障原因，应根据不同的故障进行相应的维修方法。

例如，对于电源故障可以更换电源设备，对于电机故障可以修复或更换电机部件，对于控制电路故障可以修复或更换控制电路部件。

综上所述，变频器常见故障包括电源故障、控制电路故障、电机故障等，解决方法包括检查电源电压、修复电路部件、调整负载等。

当发生故障时，应先进行故障诊断，然后根据实际情况采取相应的维修方法。

变频器的常见故障原因及处理办法变频器（变频电器）是一种能够对电源电压和频率进行调节的设备，广泛应用于工业生产和家庭生活中。

然而，变频器在使用过程中可能会出现各种故障。

本文将介绍变频器的常见故障原因及处理办法。

首先，变频器故障原因及处理办法如下：1.电源故障：电源问题是变频器故障的常见原因之一、电源电压过低或过高可能导致变频器无法正常工作。

在这种情况下，需要检查电源供应是否稳定，修复电源问题或更换电源设备。

2.过载故障：过载是指变频器承受的负载超出其额定能力。

过载可能是由于外部负载过重或电机本身出现问题引起的。

解决过载故障的办法包括减少负载、更换电机或调整变频器的参数以提供更大的输出能力。

3.控制电路故障：控制电路故障可能是由于电路元件损坏或线路连接问题引起的。

在这种情况下，需要检查电路元件，更换损坏的元件或重新连接线路。

4.卡死故障：变频器的传动部分可能会由于过载或不良运行而卡住。

解决这个问题的方法是检查传动部分，清理或更换损坏的零件，确保其正常运行。

5.温度过高故障：变频器在运行过程中可能会产生过多的热量，导致温度过高故障。

这可能是由于环境温度过高、散热设备不良或负载过重引起的。

处理这个问题的方法包括增加散热设备、降低环境温度或减少负载。

6.通讯故障：变频器与其他设备进行通讯时可能会出现通讯故障。

这可能是由于通讯线路连接不良、通讯协议不匹配或故障设备引起的。

解决这个问题的方法包括检查通讯线路、更换不匹配的设备或重新设置通讯参数。

7.保护故障：保护功能是变频器的重要组成部分，可以保护其免受过载、短路和过热等问题的影响。

如果保护功能触发，需要进行故障分析并采取相应的措施来解决问题。

总结起来，变频器的常见故障原因包括电源故障、过载、控制电路故障、卡死、温度过高、通讯故障和保护故障。

解决这些故障的方法包括修复电源问题、减少负载、更换损坏的元件、清理传动部分、增加散热设备、检查通讯线路和重新设置保护参数等。

三菱变频器目前在市场上用量最多的就是A500系列，以及E500系列了，A500系列为通用型变频器，适合高启动转矩和高动态响应场合的使用。

而E500系列则适合功能要求简单，对动态性能要求较低的场合使用，且价格较有优势。

就三菱变频器在市场上使用最广的两款型号的一些新的故障及相应处理办法做一些简单介绍。

OC1、OC3故障。

三菱变频器出现OC（过电流故障）很多时候会是以下几方面原因造成的（现以A500系列变频器为例）。

（1）参数设置问题不当引起的，如时间设置过短；（2）外部因素引起的，如电机绕组短路，包括（相间短路，对地短路等）；（3）变频器硬件故障，如霍尔传感器损坏，IGBT模块损坏等。

在现在的维修中，我们有时排除以上这些原因可能还是解决不了问题，OC故障仍然存在，当然更换控制板也不是解决问题的办法，这时可以考虑一下驱动电路是否存在问题。

三菱A500变频器的检测电路做的相当强大，以上这些检测点只要有任何一处有问题都可能会报警，无法正常运行。

除了一般性驱动电路所包括的驱动电源，驱动光耦隔离，驱动信号放大电路，还包括输出信号回馈电路等。

在以前我们介绍的检测手段无法解决问题的情况下，要特别注意驱动电路是否正常，检测方向主要包括刚才介绍的三菱驱动电路的几个组成部分。

UVT故障。

UVT为欠压故障，相信很多客户在使用中还是会碰到这样的问题，我们常见的欠压检测点都是直流母线侧的电压，经大阻值电阻分压后采样一个低电压值，与标准电压值比较后输出电压正常信号，过压信号或是欠压信号。

对于三菱A500系列变频器电压信号的采样值则是从开关电源侧取得的，并经过光电耦合器隔离，在我们的维修过程中，发现光耦的损坏在造成欠压故障的原因中占有了很大的比重，这种现象在以前的变频器维修中还是不多见的。

E6，E7故障。

E6，E7故障对于广大用户来说一定不陌生，这是一个比较常见的三菱变频器典型故障，当然损坏原因也是多方面的。

（1）集成电路1302H02损坏。

变频器常见故障处理和维修方法变频器是一种用于改变交流电的频率和电压的设备，被广泛应用于各种机械设备和工业生产中。

但是，由于使用寿命、环境因素和操作不当等原因，变频器会出现各种故障。

下面是一些常见的变频器故障处理和维修方法。

1.变频器无法启动这可能是由于供电不足、过压保护、过负荷保护或电源电压不稳定等原因导致的。

首先，检查供电线路、电源插头和变频器的接线是否正确。

然后，检查是否存在电源电压过高或过低的情况，如果是这样，应采取适当的措施解决。

最后，检查变频器的连接电机是否有过负荷的情况，如果是，需要减少负载或更换适当的电机。

2.变频器故障显示变频器在故障状态下会显示相应的错误代码或故障信息。

首先，将变频器切换到手动模式，然后按照操作手册中的相应故障诊断流程进行故障检查。

常见的故障包括过载、过热、过电流、过压、欠压等。

根据故障代码或信息，检查电压、电流、温度等参数是否正常，根据需要采取相应的维修措施。

3.变频器电机运行不稳定电机运行不稳定可能是由于变频器输出频率不稳定、电路板故障、电机结构问题等原因引起的。

首先，检查变频器输出频率是否稳定，如果不稳定，则需要检查变频器的输出电路和电路板是否正常。

然后，检查电机的转子是否平衡，轴承是否磨损，风扇是否正常等。

根据检查结果，采取相应的维修和保养措施。

4.变频器噪音过大变频器在运行过程中可能会产生噪音，这可能是由于电机结构松动、轴承磨损、风扇老化等原因引起的。

首先，检查变频器和电机的安装是否牢固，紧固螺栓和连接件是否松动。

然后，检查电机的轴承是否磨损，如果是，需要更换新的轴承。

最后，检查电机的风扇是否干净，如果有积尘或损坏，需要进行维修或更换。

5.变频器发热过高变频器在工作过程中会产生一定的热量，但如果发热过高，可能是由于散热不良、空气流通不畅、功率过大等原因引起的。

首先，检查变频器周围的散热风扇是否正常运行，清理杂物和灰尘，保证空气流通畅。

然后，检查变频器的散热片是否有过热或局部热点，并及时处理。

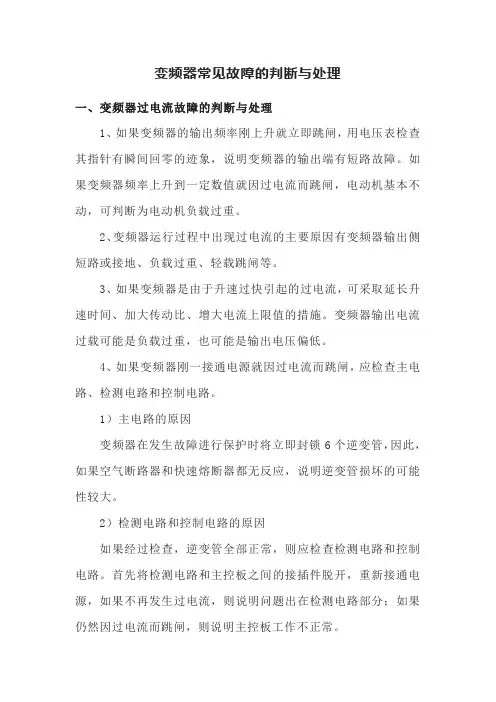

变频器常见故障的判断与处理一、变频器过电流故障的判断与处理1、如果变频器的输出频率刚上升就立即跳闸，用电压表检查其指针有瞬间回零的迹象，说明变频器的输出端有短路故障。

如果变频器频率上升到一定数值就因过电流而跳闸，电动机基本不动，可判断为电动机负载过重。

2、变频器运行过程中出现过电流的主要原因有变频器输出侧短路或接地、负载过重、轻载跳闸等。

3、如果变频器是由于升速过快引起的过电流，可采取延长升速时间、加大传动比、增大电流上限值的措施。

变频器输出电流过载可能是负载过重，也可能是输出电压偏低。

4、如果变频器刚一接通电源就因过电流而跳闸，应检查主电路、检测电路和控制电路。

1）主电路的原因变频器在发生故障进行保护时将立即封锁6个逆变管，因此，如果空气断路器和快速熔断器都无反应，说明逆变管损坏的可能性较大。

2）检测电路和控制电路的原因如果经过检查，逆变管全部正常，则应检查检测电路和控制电路。

首先将检测电路和主控板之间的接插件脱开，重新接通电源，如果不再发生过电流，则说明问题出在检测电路部分；如果仍然因过电流而跳闸，则说明主控板工作不正常。

5、变频器具备以下功能可使其在发生过电流时不跳闸：1）防失速功能因为变频器每次跳闸都会给生产带来损失，所以，对于某些由于非故障原因引起的过电流，变频器应尽量采取一些自行消除过电流的措施，以避免跳闸。

2）加速过程防止跳闸功能当变频器的输出电流超过变频器的额定电流(或由用户自行设定的电流值)时，变频器就自动地延长加速时间(或暂停加速)，待加速电流减小到额定值以下后，再恢复原来的加速时间，如此反复，直至加速到给定频率(如最高频率)。

3）运行中防止跳闸功能在运行过程中，如果由于某种原因运行电流超过了变频器的额定电流，则变频器可自行适当降低运行频率。

这种方法在二次方律负载中尤为见效。

二、变频器电压异常故障的判断与处理1、变频器运行中出现过电压跳闸，可能是电源电压过高、干扰过电压，也可能是误动作引起的。

变频器常见故障的产生原因和处理方法分析变频器是一种用于调整交流电机运行频率和电压的电子设备。

它广泛应用于工业生产、农业生产和建筑领域。

然而，变频器在使用过程中可能会出现各种故障。

下面将分析一些常见的变频器故障产生原因和处理方法。

1.变频器无法启动：-原因：电源故障、控制电路故障、电机故障。

-处理方法：检查电源电压是否正常，检查控制电路电源供电是否正常，检查电机是否损坏。

2.变频器过载保护：-原因：电机负载过大、变频器过载设置值过低。

-处理方法：检查电机负载是否正常，调整变频器的过载设置值。

3.变频器输出电压异常：-原因：电源电压不稳定、变频器内部电路故障、电机故障。

-处理方法：检查电源电压是否稳定，检查变频器内部电路是否故障，检查电机是否损坏。

4.变频器温度过高：-原因：散热不良、风扇故障。

-处理方法：检查变频器的散热情况，清理散热器，检查风扇是否正常工作。

5.变频器产生噪音：-原因：脉宽调制方式、内部电磁干扰。

-处理方法：调整脉宽调制方式，增加滤波电路，减少内部电磁干扰。

6.变频器无法正常控制电机：-原因：控制电路故障、参数设置错误。

-处理方法：检查控制电路是否损坏，检查参数设置是否正确。

7.变频器频率不稳定：-原因：输入电源电压不稳定、变频器内部电路故障。

-处理方法：稳定输入电源电压，检查变频器内部电路是否故障。

8.变频器报警：-原因：过电流、过压、过热、短路等。

-处理方法：检查具体报警原因，解决相应的故障。

处理变频器故障的方法通常包括以下几种：-首先，检查电源和电气连接是否正常，确保输入电压和电流在正常范围内。

-其次，检查变频器的参数设置是否正确，包括运行频率、电流限制和保护设置等。

-接下来，排除电机故障，检查电机的绝缘情况、转子电阻和接线是否正常。

-如果有报警信息，根据报警代码查找故障原因并进行相应处理。

总结起来，变频器常见故障的产生原因包括电源问题、控制电路故障、电机故障等。

处理这些故障的方法包括检查电源和电气连接、调整参数设置、排除电机故障等。

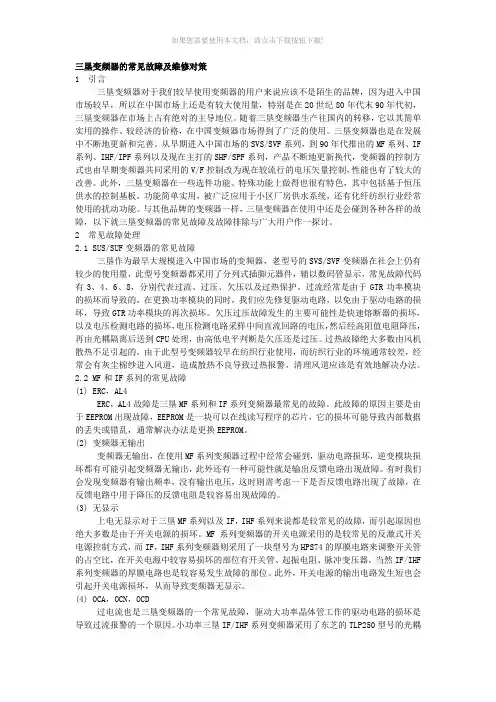

三垦变频器的常见故障及维修对策1 引言三垦变频器对于我们较早使用变频器的用户来说应该不是陌生的品牌，因为进入中国市场较早，所以在中国市场上还是有较大使用量，特别是在20世纪80年代末90年代初，三垦变频器在市场上占有绝对的主导地位。

随着三垦变频器生产往国内的转移，它以其简单实用的操作、较经济的价格，在中国变频器市场得到了广泛的使用。

三垦变频器也是在发展中不断地更新和完善。

从早期进入中国市场的SVS/SVF系列，到90年代推出的MF系列、IF系列、IHF/IPF系列以及现在主打的SHF/SPF系列，产品不断地更新换代，变频器的控制方式也由早期变频器共同采用的V/F控制改为现在较流行的电压矢量控制，性能也有了较大的改善。

此外，三垦变频器在一些选件功能、特殊功能上做得也很有特色，其中包括基于恒压供水的控制基板，功能简单实用，被广泛应用于小区厂房供水系统，还有化纤纺织行业经常使用的扰动功能。

与其他品牌的变频器一样，三垦变频器在使用中还是会碰到各种各样的故障，以下就三垦变频器的常见故障及故障排除与广大用户作一探讨。

2 常见故障处理2.1 SUS/SUF变频器的常见故障三垦作为最早大规模进入中国市场的变频器，老型号的SVS/SVF变频器在社会上仍有较少的使用量，此型号变频器都采用了分列式插脚元器件，辅以数码管显示，常见故障代码有3、4、6、8，分别代表过流、过压、欠压以及过热保护。

过流经常是由于GTR功率模块的损坏而导致的，在更换功率模块的同时，我们应先修复驱动电路，以免由于驱动电路的损坏，导致GTR功率模块的再次损坏。

欠压过压故障发生的主要可能性是快速熔断器的损坏，以及电压检测电路的损坏，电压检测电路采样中间直流回路的电压，然后经高阻值电阻降压，再由光耦隔离后送到CPU处理，由高低电平判断是欠压还是过压。

过热故障绝大多数由风机散热不足引起的，由于此型号变频器较早在纺织行业使用，而纺织行业的环境通常较差，经常会有灰尘棉纱进入风道，造成散热不良导致过热报警，清理风道应该是有效地解决办法。

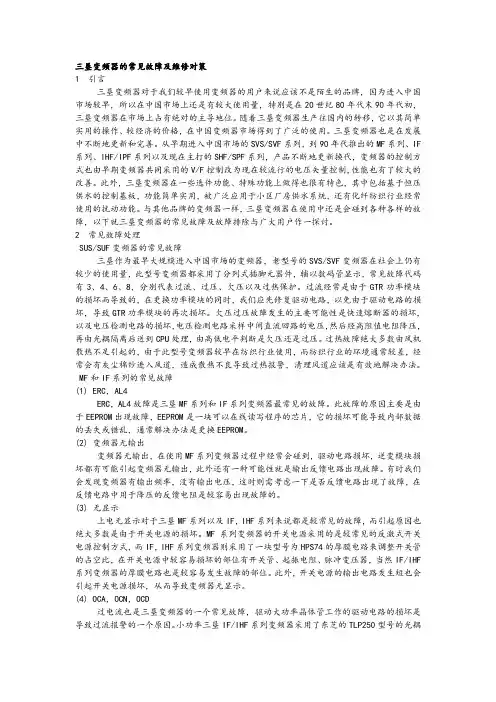

三垦变频器的常见故障及维修对策1 引言三垦变频器对于我们较早使用变频器的用户来说应该不是陌生的品牌，因为进入中国市场较早，所以在中国市场上还是有较大使用量，特别是在20世纪80年代末90年代初，三垦变频器在市场上占有绝对的主导地位。

随着三垦变频器生产往国内的转移，它以其简单实用的操作、较经济的价格，在中国变频器市场得到了广泛的使用。

三垦变频器也是在发展中不断地更新和完善。

从早期进入中国市场的SVS/SVF系列，到90年代推出的MF系列、IF 系列、IHF/IPF系列以及现在主打的SHF/SPF系列，产品不断地更新换代，变频器的控制方式也由早期变频器共同采用的V/F控制改为现在较流行的电压矢量控制，性能也有了较大的改善。

此外，三垦变频器在一些选件功能、特殊功能上做得也很有特色，其中包括基于恒压供水的控制基板，功能简单实用，被广泛应用于小区厂房供水系统，还有化纤纺织行业经常使用的扰动功能。

与其他品牌的变频器一样，三垦变频器在使用中还是会碰到各种各样的故障，以下就三垦变频器的常见故障及故障排除与广大用户作一探讨。

2 常见故障处理SUS/SUF变频器的常见故障三垦作为最早大规模进入中国市场的变频器，老型号的SVS/SVF变频器在社会上仍有较少的使用量，此型号变频器都采用了分列式插脚元器件，辅以数码管显示，常见故障代码有3、4、6、8，分别代表过流、过压、欠压以及过热保护。

过流经常是由于GTR功率模块的损坏而导致的，在更换功率模块的同时，我们应先修复驱动电路，以免由于驱动电路的损坏，导致GTR功率模块的再次损坏。

欠压过压故障发生的主要可能性是快速熔断器的损坏，以及电压检测电路的损坏，电压检测电路采样中间直流回路的电压，然后经高阻值电阻降压，再由光耦隔离后送到CPU处理，由高低电平判断是欠压还是过压。

过热故障绝大多数由风机散热不足引起的，由于此型号变频器较早在纺织行业使用，而纺织行业的环境通常较差，经常会有灰尘棉纱进入风道，造成散热不良导致过热报警，清理风道应该是有效地解决办法。

变频器常见故障的产生原因和处理方法变频器是一种将电源频率转变为可调节的交流电压的电气设备，被广泛应用于工业自动化控制系统中。

然而，在使用过程中，变频器也会出现各种故障，这些故障可能导致设备不稳定运行、损坏甚至故障。

本文将主要探讨变频器常见故障的产生原因和处理方法。

一、电源相关故障1.电源电压不稳定：电源电压不稳定可能导致变频器工作不正常，甚至故障。

此类故障一般由电网电压波动、电源线接触不良等因素引起。

处理方法包括使用稳压电源、检查供电电源线路及接触器、使用电压稳定器等措施。

2.电源线接触不良：电源线接触不良可能导致变频器无法启动或频繁断电。

处理方法主要是检查电源线连接是否紧固可靠、是否存在断线等问题，确保电源线能够正常供电。

3.电源线长度过长：电源线长度过长会增加电源线电阻，导致电压下降，从而影响变频器的工作效果。

此时可以适当缩短电源线长度，或使用较大直径的电源线。

二、散热系统故障1.风机故障：风扇是变频器散热的重要组成部分，一旦风扇故障，会导致变频器过热，进而引发其他故障。

处理方法包括检查风扇是否受阻、更换故障风扇等措施。

2.冷却水系统故障：部分大功率变频器采用水冷却系统，如果水冷却系统发生故障，例如水泵故障、水管漏水等，都会导致变频器过热。

处理方法包括检查冷却水系统是否畅通、更换故障设备等。

3.高温环境：如果变频器工作环境温度过高，散热效果会受到影响，从而引发故障。

此时可以采取增加散热设备、提高通风效果等方式来降低温度。

三、电路板故障1.电路板烧坏：电路板烧坏一般由于电路设计缺陷、过电压、电磁干扰等原因引起，常见故障有电路板焊点断裂、元器件烧坏等。

处理方法包括更换故障电路板或焊接漏气点、加装过电压保护器等。

2.元器件老化：使用时间长了，变频器内的元器件可能出现老化现象，例如电解电容容量下降、绝缘破损等，这些都会导致设备故障。

此类故障可以通过定期检查、更换老化元器件等方式解决。

四、程序设置故障1.控制参数设置不合理：变频器的工作效果受控制参数的影响，如果控制参数设置不合理，可能导致设备不正常工作。

变频器的常见故障以及维修方法详解变频器是一种电气设备，被广泛应用于工业生产中，用来调节电动机的转速和转矩。

然而，由于长时间的工作和外部环境影响，变频器也会出现一些常见的故障。

本文将详细介绍变频器的常见故障以及相应的维修方法。

1.过热故障：变频器内部温度过高，超出正常范围。

可能的原因包括风扇故障、散热器堵塞、环境温度过高等。

维修方法包括清理散热器、更换风扇、调整环境温度等。

2.过载故障：变频器输出电流超过了额定值，导致设备停机保护。

可能的原因包括负载过大、电网电压不稳定等。

首先检查负载是否过大，然后调整负载大小或安装稳压器进行调节。

3.电网故障：电网故障包括电源电压波动、电压不平衡等。

变频器对电网异常非常敏感，可能会导致电机无法正常工作。

检查电网电压、电源线路，调整电压或更换电源线。

4.过电压/欠电压故障：电压超出或低于变频器的额定范围。

可能的原因包括供电电压不稳定、线路老化等。

检查供电电压，调整电压范围或更换线路。

5.电机故障：包括电机起动困难、转速不稳定、转矩输出不足等。

可能的原因包括电机本身故障、转子不对称、轴承磨损等。

检查电机状态，修复或更换电机部件。

6.控制板故障：包括芯片损坏、电路板接触不良等。

可能的原因包括长时间工作、电磁干扰等。

检查控制板，更换有问题的部件。

7.缺相故障：即电机无法正常引起转动。

可能的原因包括电机接线错误、电源线路故障等。

检查电机接线，修复或更换电源线。

维修变频器时需要遵循的基本步骤包括：1.对故障进行仔细的排查和判断，确定故障原因。

2.关闭电源，并确保设备处于安全状态。

3.根据故障原因进行相应的修复和更换零部件。

4.在维修完成后，对设备进行全面检查和测试，确保故障已经解决。

5.启动设备，观察其运行情况，确保一切正常。

综上所述，变频器的常见故障包括过热、过载、电网异常、电压问题、电机故障、控制板故障和缺相等。

维修方法包括清理散热器、更换零部件、调整电压范围等。

在维修时需要注意用电安全，对故障进行仔细判断，并进行全面的检查和测试。

变频器常见故障和处理方法变频器是一种电力传动设备，广泛应用于各个行业中的电机驱动系统中。

但是，由于使用环境和工作负荷的原因，变频器可能会出现一些故障。

下面是一些常见的故障及处理方法。

1.过温故障：变频器内部过热，导致输出功率降低或者停机。

处理方法包括检查冷却风扇是否正常运转，检查风道是否清洁，并及时清理风道。

同时，如果变频器长时间工作，建议增加散热设备来降低内部温度。

2.电源故障：常见的电源故障包括电压异常、电流过大等。

处理方法包括检查输入电源的电压、频率是否符合变频器的要求；检查输入电源的接线是否接触良好；检查输入电源的功率是否足够。

3.过载故障：变频器输出电流过大，导致过载保护装置跳闸。

处理方法包括检查传动系统是否存在堵塞或者卡死的情况；检查电机是否过载；适时调整变频器的输出功率或者频率。

4.过流故障：变频器输出电流超过额定电流的限制，导致电流保护装置跳闸。

处理方法包括检查传动系统是否存在堵塞或者卡死的情况；增加电流保护装置的额定电流；适时调整变频器的输出功率。

5.过压/欠压故障：输入电源电压超过/低于变频器额定电压范围，导致变频器停机。

处理方法包括检查输入电源的电压是否正常；检查输入电源的接线是否松动或者接触不良；调整输入电压至正常范围。

6.过速故障：变频器输出频率超过额定频率范围，导致过速保护装置跳闸。

处理方法包括检查传动系统是否存在传动比例不当的情况；检查变频器的输出频率设定值；适时调整变频器的输出频率。

7.通信故障：变频器无法与上位机进行通信，导致无法进行参数设置和监控。

处理方法包括检查通信线路是否正常；检查通信模块是否插好；重新设置通信参数。

8.短路故障：变频器输出端出现相间或相对地短路，导致保护装置跳闸。

处理方法包括检查输出线路的接线是否正确；检查输出线路是否有损伤；检查输出端口是否存在外界金属物体导致的短路。

9.触发故障：变频器内部触发电路损坏，导致输出信号错误或者无输出。

处理方法包括检查触发信号是否正常；检查触发电路元件是否损坏；重新设置触发参数或者更换触发电路。

富士变频器常见故障及维修无论是G/P9系列还是G/P11系列的低压通用变频器在发生保护动作时，作为工程师或技术人员，首先要参照该变频器的说明手册进行判断和处理，在问题依然不能解决的情况下，参考此文章才会对大家有所帮助。

一。

常见故障及判断(1) OC报警键盘面板LCD显示:加、减、恒速时过电流。

对于短时间大电流的OC报警，一般情况下是驱动板的电流检测回路出了问题，模块也可能已受到冲击(损坏)，有可能复位后继续出现故障，产生的原因基本是以下几种情况:电机电缆过长、电缆选型临界造成的输出漏电流过大或输出电缆接头松动和电缆受损造成的负载电流升高时产生的电弧效应。

小容量( 7.5G 11以下)变频器的24V风扇电源短路时也会造成OC3报警，此时主板上的24V风扇电源会损坏，主板其它功能正常。

若出现“1、OC 2” 报警且不能复位或一上电就显示“ OC 3” 报警，则可能是主板出了问题 ;若一按RUN键就显示“OC 3” 报警，则是驱动板坏了。

(2) OLU报警键盘面板LCD显示:变频器过负载。

当G/P9系列变频器出现此报警时可通过三种方法解决:首先修改一下“转矩提升”、“加减速时间”和“节能运行”的参数设置;其次用卡表测量变频器的输出是否真正过大;最后用示波器观察主板左上角检测点的输出来判断主板是否已经损坏。

(3) OU1报警键盘面板LCD显示:加速时过电压。

当通用变频器出现“OU”报警时，首先应考虑电缆是否太长、绝缘是否老化，直流中间环节的电解电容是否损坏，同时针对大惯量负载可以考虑做一下电机的在线自整定。

另外在启动时用万用表测量一下中间直流环节电压，若测量仪表显示电压与操作面板LCD显示电压不同，则主板的检测电路有故障，需更换主板。

当直流母线电压高于780VDC时，变频器做OU报警;当低于350VDC时，变频器做欠压LU报警。

(4) LU报警键盘面板LCD显示:欠电压。

如果设备经常“LU欠电压”报警，则可考虑将变频器的参数初始化(H03设成1后确认)，然后提高变频器的载波频率(参数F26)。

变频器常见故障的产生原因和处理方法变频器是一种智能调速装置，广泛应用于电机调速控制系统中。

然而，由于复杂的电路和工作环境，变频器常常会发生故障，影响设备的正常运行。

本文将介绍变频器常见故障的产生原因和处理方法，帮助用户快速定位和解决问题。

一、过热故障过热是变频器常见的故障之一，主要原因有以下几点：1.供电电压不稳定或过高，导致电磁线圈过热。

2.冷却风扇出现故障，无法充分散热。

3.变频器工作时间过长，超出了额定工作时间。

针对过热故障，可以采取以下处理方法：1.检查供电电压是否稳定，如有必要，使用稳压器来保持稳定供电。

2.检查冷却风扇的工作状态，如有损坏，及时更换。

3.对于长时间运行的变频器，应设定适当的工作时间，避免过热。

二、过载故障过载是指电机负载超过了变频器的额定负载能力，主要原因有以下几点：1.电机负载过重，超出了变频器的额定负载能力。

2.变频器参数设置不正确，无法适应负载需求。

3.供电电压偏低，导致输出功率不足，无法满足负载需求。

1.检查电机负载是否正常，根据负载情况调整变频器的额定负载能力。

2.检查变频器参数设置是否正确，如有必要，进行调整。

3.检查供电电压是否正常，如有偏低情况，采取措施提高电压。

三、短路故障短路是指电路中出现直接的短路现象，导致变频器无法正常工作，主要原因有以下几点：1.电缆连接不良，导致电路短路。

2.额定电流过大，超过了变频器的额定电流能力。

3.电路中出现故障，如元件损坏、绝缘子破损等。

解决短路故障的方法如下：1.检查电缆连接是否良好，如有松动或脱落情况，及时进行处理。

2.检查变频器的额定电流能力是否满足需求，如不足，需更换合适的变频器。

3.对于电路中出现的故障，需要找出具体原因并修复。

四、过电压故障过电压是指供电电压超过了变频器的额定电压能力，主要原因有以下几点：1.供电电压不稳定，波动较大。

2.供电电网中存在电力设备开关频繁操作，导致电网电压波动。

1.检查供电电压是否稳定，如有必要，使用稳压器来保持稳定供电。

变频器常见故障处理和维修方法分析变频器联盟变频器发生故障时，首先要参照该变频器的说明手册进行判断和处理。

我们在维修过程中积累了一些故障处理、维修维护保养的经验。

1.上电后键盘无显示（1）检查输入电源是否正常，若正常，可测量直流母线p、n端电压是否正常：若没电压，可断电检查充电电阻是否损坏断路；（2）经查p、n端电压正常，可更换键盘及键盘线，如果仍无显示，则需断电后检查主控板与电源板连接的排线是否有松脱现象或损坏断路；（3）若上电后开关电源工作正常，继电器有吸合声音，风扇运转正常，仍无显示，则可判定键盘的晶振或谐振电容坏，此时可更换键盘或修理键盘；（4）如果上电后其它一切正常，但仍无显示，开关电源可能未工作，此时需停电后拔下p、n端电源，检查ic的静态是否正常（凭经验进行检查），如果ic静态正常，此时在p、n加直流电压后18v/1w稳压二极管两端约8v左右的电压，但开关电源并未工作，断电检查开关变压器副边的整流二极管是否有击穿短路；（5）上电后18v/1w稳压二极管有电压，仍无显示，可除去外围一些插线，包括继电器线插头、风扇线插头，查风扇、继电器是否有短路现象；（6）p、n端上电后，18v/1w稳压二极管两端电压为8v左右，用示波器检查ic的输入端脚是否有锯齿波，输出端脚是否有输出；（7）检查开关电源的输出端+5v、±15v、+24v及各路驱动电源对地以及极间是否有短路。

2.键盘显示正常，但无法操作（1）若键盘显示正常，但各功能键均无法操作，此时应检查所用的键盘与主控板是否匹配，对于带有内外键盘操作的机器，应检查一下你所设置的拨码开关位置是否正确；（2）如果显示正常，只是一部分按键无法操作，可检查按键微动开关是否不良。

3.电位器不能调速（1）首先检查控制方式是否正确；（2）检查给定信号选择和模拟输入方式参数设置是否有效；（3）主控板拨码开关设置是否正确；（4）以上均正确，则可能为电位器不良，应检查阻值是否正常。
