丹佛斯变频器的常见故障及维修对策

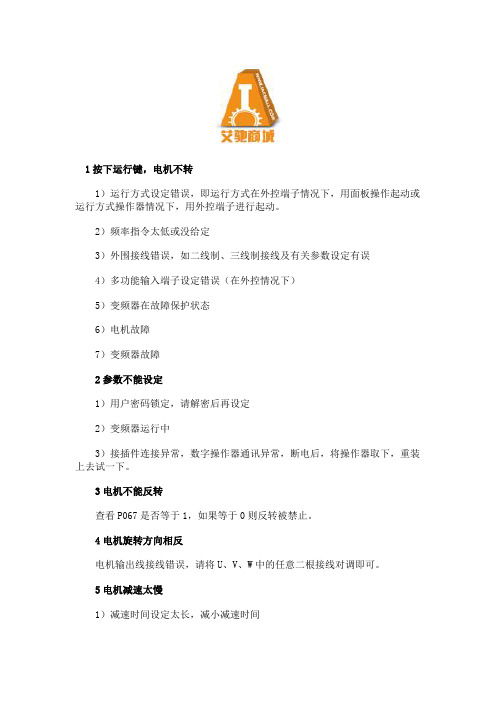

1按下运行键，电机不转1）运行方式设定错误，即运行方式在外控端子情况下，用面板操作起动或运行方式操作器情况下，用外控端子进行起动。

2）频率指令太低或没给定3）外围接线错误，如二线制、三线制接线及有关参数设定有误4）多功能输入端子设定错误（在外控情况下）5）变频器在故障保护状态6）电机故障7）变频器故障2参数不能设定1）用户密码锁定，请解密后再设定2）变频器运行中3）接插件连接异常，数字操作器通讯异常，断电后，将操作器取下，重装上去试一下。

3电机不能反转查看P067是否等于1，如果等于0则反转被禁止。

4电机旋转方向相反电机输出线接线错误，请将U、V、W中的任意二根接线对调即可。

5电机减速太慢1）减速时间设定太长，减小减速时间2）加装制动电阻3）加直流制动6电机过热1）负载太大，实际力矩已超过马达的额定转矩，建议增大马达容量。

2）环境温度太高，在温度较高环境下，电机会烧坏请降低电机周围温度3）电机的相间耐压不足变频器的开关动作会使电机绕组线圈间产生冲击波，通常最大的冲击电压会达到变频器输入电源的3倍程度，请使用电机相间的冲击耐压高于最大冲击电压的电机。

艾驰商城是国内最专业的MRO工业品网购平台，正品现货、优势价格、迅捷配送，是一站式采购的工业品商城！具有 10年工业用品电子商务领域研究，以强大的信息通道建设的优势，以及依托线下贸易交易市场在工业用品行业上游供应链的整合能力，为广大的用户提供了传感器、图尔克传感器、变频器、断路器、继电器、PLC、工控机、仪器仪表、气缸、五金工具、伺服电机、劳保用品等一系列自动化的工控产品。

如需进一步了解相关仪器仪表产品的选型，报价，采购，参数，图片，批发等信息，请关注艾驰商城。

由于丹佛斯变频器进入中国市场还不长，可能好多人对这个设备还不是很熟悉，也就造成了一旦出现故障就会很难得到修复，为了解决这个问题，以下就给大家就丹佛斯变频器的一些常见故障及解决办法和广大用户作一个探讨。

1、alarm29—过热过热，也是我们平时会碰到的一个故障。

那我们首先会想到散热风扇是否运转，丹佛斯在风扇控制上采用了on/off控制方式，通过温度传感器采样温度信号，用斩波电路调整输出电压达到控制风扇转速的目的，即省了电，又延长了风扇的寿命。

其次我们也要检查散热通道是否畅通，有无堵塞现象。

对于大功率45kw以上的变频器在安装上一定要注意机器必须安装在平整，垂直无间隔物的表面，原因在于丹佛斯变频器出厂时不提供背板，所以风道是敞开的，不利于散热，我们发现很多丹佛斯变频器过热都是由于安装问题而导致的。

2、限流运行在平时运行中我们可能会碰到变频器提示电流极限。

对于一般的变频器在限流报警出现时不能正常平滑的工作，电压(频率)首先要降下来，直到电流下降到允许的范围，一旦电流低于允许值，电压(频率)会再次上升，从而导致系统的不稳定。

丹佛斯变频器采用内部斜率控制，在不超过预定限流值的情况下寻找工作点，并控制电机平稳地运行在工作点，并将警告信号反馈客户，依据警告信息我们再去检查负载和电机是否有问题。

3、ALARM 37-IGBT模块损坏IGBT模块损坏，这也是变频器损坏的常见故障之一，电机抖动，三相电流，电压不平衡，有频率显示却无电压输出，这些都是IGBT模块损坏的常见现象。

IGBT模块损坏的原因有多种，首先是外部负载发生故障而导致IGBT模块的损坏如负载发生短路，堵转等。

其次驱动电路老化也有可能导致驱动波形失真，或驱动电压波动太大而导致IGBT损坏，在驱动电路的设计上丹佛斯应该是做的相当优良的，每一路驱动电路丹佛斯都使用了独立的带变压器隔离的电源，控制信号也是通过门极驱动变压器提供，所以可靠性相当高。

4、开关电源损坏这是众多变频器最常见的故障，通常是由于开关电源的负载发生短路造成的，丹佛斯变频器采用了新型脉宽集成控制器uc2844来调整开关电源的输出，同时uc2844还带有电流检测，电压反馈等功能，当发生无显示，控制端子无电压，dc12v,24v风扇不运转等现象时我们首先应该考虑是否开关电源损坏了。

丹佛斯VLT5000系列变频器常见故障及维修对策danfoss（丹佛斯）公司是世界上首家变频器生产厂家，作为欧洲享有盛誉的品牌，具有调速性能好、调速范围宽和运行效率高，使用操作方便，且易于同其它设备接口等一系列优点，从进入中国市场以来已被广大用户所接受，并被广泛应用于纺织、印染、灌装生产线等行业。

在变频器的应用过程中，也会遇到各种各样的故障现象，借助于变频器自身的诊断功能，并通过平时工作中积累的经验来提高处理变频器故障的技术水平，这将明显地缩短对变频器故障处理的时间，我公司为粘胶短纤维制造行业，生产线上共使用了二百多台丹佛斯5000系列的变频器，在使用中因环境（温度、湿度、腐蚀性气体等）影响，出现了许多的故障报警，多年来我们在实践中不断学习和探索，积累了一些故障维修、日常维护保养的经验，下面对丹佛斯5000系列变频器产生的故障现象进行介绍与分析，此文中电路板图为维修过程中实际测绘下来的（论述问题涉及到的部分电路，请参见相关电路板图），仅代表个人意见，供大家在维修时参考。

2 变频器的组成、常见故障现象和故障处理2.1 变频器的组成图1 变频器系统框图变频器是由主回路和控制回路两大部分组成的(见图1)；主回路由整流器（整流模块）、中间电路（滤波电路）和逆变器（大功率晶体模块）三个主要部分组成，控制回路则由单片机、驱动电路和光电隔离等电路组成。

(1)整流器它与单相或三相交流电源相连接，产生脉动的直流电压(2)中间电路的三种作用●使脉动的直流电压变得稳定或平滑，供逆变器使用；●通过开关电源为各个控制线路供电；●可以配置滤波或制动装置以提高变频器性能。

(3) 逆变器将固定的直流电压变换成可变电压和频率的交流电压。

(4) 控制电路它将信号传送给整流器、中间电路和逆变器，同时它也接收来自这些部分的信号。

其主要组成部分是：输出驱动电路、接收控制电路。

控制电路的主要功能是：●利用信号来开关逆变器的半导体器件；●提供操作变频器的各种控制信号。

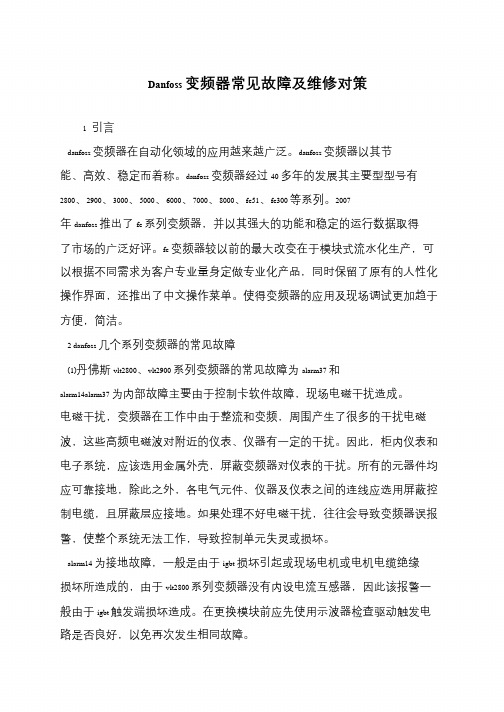

Danfoss 变频器常见故障及维修对策1 引言danfoss 变频器在自动化领域的应用越来越广泛。

danfoss 变频器以其节能、高效、稳定而着称。

danfoss 变频器经过40 多年的发展其主要型型号有2800、2900、3000、5000、6000、7000、8000、fc51、fc300 等系列。

2007 年danfoss 推出了fc 系列变频器，并以其强大的功能和稳定的运行数据取得了市场的广泛好评。

fc 变频器较以前的最大改变在于模块式流水化生产，可以根据不同需求为客户专业量身定做专业化产品，同时保留了原有的人性化操作界面，还推出了中文操作菜单。

使得变频器的应用及现场调试更加趋于方便，简洁。

2 danfoss 几个系列变频器的常见故障(1)丹佛斯vlt2800、vlt2900 系列变频器的常见故障为alarm37 和alarm14alarm37 为内部故障主要由于控制卡软件故障，现场电磁干扰造成。

电磁干扰，变频器在工作中由于整流和变频，周围产生了很多的干扰电磁波，这些高频电磁波对附近的仪表、仪器有一定的干扰。

因此，柜内仪表和电子系统，应该选用金属外壳，屏蔽变频器对仪表的干扰。

所有的元器件均应可靠接地，除此之外，各电气元件、仪器及仪表之间的连线应选用屏蔽控制电缆，且屏蔽层应接地。

如果处理不好电磁干扰，往往会导致变频器误报警，使整个系统无法工作，导致控制单元失灵或损坏。

alarm14 为接地故障，一般是由于igbt 损坏引起或现场电机或电机电缆绝缘损坏所造成的，由于vlt2800 系列变频器没有内设电流互感器，因此该报警一般由于igbt 触发端损坏造成。

在更换模块前应先使用示波器检查驱动触发电路是否良好，以免再次发生相同故障。

丹佛斯VLT5000系列变频器常见故障及维修对策danfoss（丹佛斯）公司是世界上首家变频器生产厂家，作为欧洲享有盛誉的品牌，具有调速性能好、调速范围宽和运行效率高，使用操作方便，且易于同其它设备接口等一系列优点，从进入中国市场以来已被广大用户所接受，并被广泛应用于纺织、印染、灌装生产线等行业。

在变频器的应用过程中，也会遇到各种各样的故障现象，借助于变频器自身的诊断功能，并通过平时工作中积累的经验来提高处理变频器故障的技术水平，这将明显地缩短对变频器故障处理的时间，我公司为粘胶短纤维制造行业，生产线上共使用了二百多台丹佛斯5000系列的变频器，在使用中因环境（温度、湿度、腐蚀性气体等）影响，出现了许多的故障报警，多年来我们在实践中不断学习和探索，积累了一些故障维修、日常维护保养的经验，下面对丹佛斯5000系列变频器产生的故障现象进行介绍与分析，此文中电路板图为维修过程中实际测绘下来的（论述问题涉及到的部分电路，请参见相关电路板图），仅代表个人意见，供大家在维修时参考。

2 变频器的组成、常见故障现象和故障处理2.1 变频器的组成图1 变频器系统框图变频器是由主回路和控制回路两大部分组成的(见图1)；主回路由整流器（整流模块）、中间电路（滤波电路）和逆变器（大功率晶体模块）三个主要部分组成，控制回路则由单片机、驱动电路和光电隔离等电路组成。

(1)整流器它与单相或三相交流电源相连接，产生脉动的直流电压(2)中间电路的三种作用●使脉动的直流电压变得稳定或平滑，供逆变器使用；●通过开关电源为各个控制线路供电；●可以配置滤波或制动装置以提高变频器性能。

(3) 逆变器将固定的直流电压变换成可变电压和频率的交流电压。

(4) 控制电路它将信号传送给整流器、中间电路和逆变器，同时它也接收来自这些部分的信号。

其主要组成部分是：输出驱动电路、接收控制电路。

控制电路的主要功能是：●利用信号来开关逆变器的半导体器件；●提供操作变频器的各种控制信号。

丹佛斯变频器常见故障分析及维修！丹佛斯变频器全称为“丹佛斯交流变频调速器”，主要用于三相异步交流电机，用于控制和调节电机速度。

丹佛斯变频器是丹麦丹佛斯集团生产的变频器产品，迄今，已有40余年的历史，产品已经涵盖所有低压市场。

丹佛斯变频器始终坚持以客户为导向的研发更保证了产品的稳定性、创新性、灵活性，这使得丹佛斯变频器成为全球变频器市场的佼佼者，而丹佛斯也成为全球变频器的领先供应商。

丹佛斯变频器常见故障分析及维修：1：丹佛斯VLT2900 报ERR15 (内部电源故障）内部的开关电源提供四路电源。

分别是两路+5VDC,+24VDC,+18VDC。

其中+5VDC 用作系统控制电源，如：CPU、逻辑电路等，+24VDC电源用作风扇制冷、+18VDC电源用作产生触发电源，开关电源产生的+18VDC，该路电源是用来提供产生+15VDC和内部驱动电路电源，只要这两方面任意一方面出问题，变频器就会检测到电源不稳定，发出指令停止工作，向控制卡CPU发出故障锁定指令，操作面板显示Err15。

检测18V经LM317调节成15V送至驱动经175Z1775供电后面短路会拉低15V2:ERR29——过热过热，也是我们平时会碰到的一个故障。

那我们首先会想到散热风扇是否运转，丹佛斯在风扇控制上采用了on/off控制方式，通过温度传感器采样温度信号，用斩波电路调整输出电压达到控制风扇转速的目的，即省了电，又延长了风扇的寿命。

其次我们也要检查散热通道是否畅通，有无堵塞现象。

对于大功率45kw以上的变频器在安装上一定要注意机器必须安装在平整，垂直无间隔物的表面，原因在于丹佛斯变频器出厂时不提供背板，所以风道是敞开的，不利于散热，我们发现很多丹佛斯变频器过热都是由于安装问题而导致的。

3、 ERR8—欠压故障欠压故障，当出现欠压故障时，我们首先应该检查输入电源是否缺相，假如输入电源没有问题那我们就要检查整流回路是否有问题，丹佛斯小功率37kw以下的变频器采用的是单个的全桥不可控整流器，而45kw以上的变频器则采用了半控全桥整流，整流桥缺相可能导致欠压报警。

丹佛斯变频器操作及报警说明丹佛斯变频器是一种用于控制电动机转速的设备，广泛应用于工业生产和各种机械设备中。

正确操作丹佛斯变频器对于保障设备正常运行至关重要，同时了解并正确处理可能出现的报警信息也是至关重要的。

本文将对丹佛斯变频器的操作和常见报警进行详细说明，帮助用户更好地使用设备。

一、丹佛斯变频器操作说明1. 启动变频器在启动丹佛斯变频器之前，首先确保所有设备接线正确，然后按下启动按钮，变频器将开始运行。

在启动过程中，注意观察变频器显示屏上的参数，确保转速等参数设定正确。

2. 调节转速通过变频器面板上的旋钮或数字键盘，可以调节电机的转速。

根据具体需要，调节转速到合适的数值。

同时要留意电机运行时的声音和振动，确保处于正常范围内。

3. 停止变频器当需要停止丹佛斯变频器时，先将电机转速调至最低，然后按下停止按钮，变频器将停止运行。

在停止后，检查设备是否有异常情况，确保安全。

二、丹佛斯变频器报警说明1. 过载报警当电机负载过大时，丹佛斯变频器会发出过载报警。

此时应立即停止设备运行，检查负载情况，确认是否存在故障，适当调整设备负载。

2. 短路报警短路是造成丹佛斯变频器故障的常见原因之一。

一旦发生短路，变频器会发出警报并停止运行。

此时需要检查电路连接是否稳固，及时修复短路问题。

3. 过热报警变频器过热会影响设备正常运行，且可能导致设备损坏。

一旦出现过热报警，应立即停止设备运行，检查散热系统是否正常，清理设备周围空气，降低温度。

4. 其他报警除以上常见报警外，丹佛斯变频器还可能出现其他报警，如电源故障、控制器故障等。

对于这些报警，应根据实际情况进行相应处理，或联系专业技术人员进行排除故障。

综上所述，丹佛斯变频器的正常操作和及时处理报警是确保设备安全运行的关键。

用户在操作过程中应注意安全，遵循操作规程，定期检查设备状态，确保设备正常运行，提高生产效率。

愿本文内容对用户有所帮助。

Danfoss丹佛斯变频器故障列表大全前言：此故障代码适用于丹佛斯FC-360系列、FC-361系列、FC-301系列、FC-302系列，其它系列也有参考价值。

第一部分讲解的是故障代码对应的故障以及变频器的状态；第二部分讲解的是故障分析以及处理故障的方法。

注意：以下内容操作过程中有可能发生机械转动等方面安全问题，需要专业人员确保安全的情况下谨慎操作。

第一部分X代表故障的对应级别，分别有一下三种情况：1）出现警告，变频器不停止工作，报警灯亮黄灯；2）出现报警时将跳闸，跳闸会使电机惯性停车。

报警灯亮红色并闪烁，通过点按[Reset]（复位）或使用数字输入（设置参数组5-1*数字输入，接好到对应的端子）复位，使用[Reset]（复位）键手动复位后，必须按[Auto On]（自动启动）键才能重新启动电机；3）当发生可能损害变频器或相连部件的报警时，系统将执行跳闸锁定操作。

报警灯亮黄色和红色，跳闸锁定情况只能通过电源循环来复位。

故障级别故障灯状态警告黄色报警红色并闪烁跳闸被锁定黄色和红色故障列表：故障编号说明警告报警（跳闸）跳闸锁定110V电压低X--2断线故障X X-3无电机X--4主电源缺相X X X 5直流回路电压高X--6直流回路电压低X X-7直流回路过压X X-8直流回路欠压X X-9逆变器过载X X-10电机ETR温度高X X-11电机热敏温度过高X X-12转矩极限X X-13过电流X X X 14接地故障X X-15不兼容硬件-X X 16短路-X X 17控制字超时X X-18启动失败-X-21参数出错--X 23内部风扇X--24外部风扇X--29散热片温度X X X 30电机缺U相X X X 31电机缺V相X X X 32电机缺W相X X X 33充电故障X X 34现场总线通讯故障X X-35选件故障--X 36主电源故障X X-37电源电压不稳定-X-38内部故障-X X 39散热片传感器-X X 40数字输出端子27过载X--41数字输出端子29过载X--42X30/6-7过载X--45接地故障2X X-46功率卡电源X X 4724V电源故障X X X 48 1.2V电源下限-X X 49速度极限X-50MA调整失败-X-51AMA检查Unom和Inom-X-52AMA Inom过低-X-53AMA电机过大-X-54AMA电机过小-X-55AMA参数超出范围-X-56AMA被用户中断-X-57AMA超时-X-58AMA内部故障X X-59电流极限X--60外部互锁X X-61反馈错误X X-62输出频率极限X X-63机械制动低X-64电压极限X--65控制板过温X X X 66散热片温度低X-67选件配置已更改-X-69功率卡温度-X X 70FC配置不合规--X 76功率单元设置X--77精简功率模式X--78跟踪错误X X-79PS配置错误-X X 80变频器初始化为默认值-X-81CSIV破坏-X-82CSIV参数错-X-83非法选件组合--X 88选件检测--X 90反馈监视X X-91模拟输入54设置错误--X 95断裂皮带-X-99堵转-X X 101速度监测X X-104混合风扇X X-122电机意外旋转-X-148系统温度X X-154输出过载X X-244散热片温度-X-245散热片传感器-X-246功率卡电源-X-247功率卡温度-X-248功率部分的配置不合规-X-249整流器温度过低X--250新备件X--251新类型代码X--第二部分警告110V电压低控制卡端子50的电压低于10V。
