ul817摇摆测试[整理版]UL817摇摆测试标准依据标准:UL817(96.1-96.5)测试设备:线材弯折试验机型号:MK-9832 检测对象:软线为一体式或非一体式的电源线及电线组件样品数量:一般为6条测试方法以及要求:1、软线为18AWG,16AWG,14AWG的平行线，连接头为模塑的产品才需要做本测试;2、软线长度为:20英寸(508mm)3、样品固定到摇摆测试机上，软线的横截面平行于摇摆轴;4、在离软线12英寸处悬挂一砝码，砝码重量(见测试装置示意图说明);5、一次完整的摇摆的动作包括:从垂直位置向一侧摆90?，然后摆回垂直位置，然后向另一侧摆90?，然后回到垂直位置;6、摆动的速率为每分钟10次完整的摆动;7、判定:2500次摆动内是否有电线断开。
有则测试结果不合格。
测试装置图示:产品简介:线材摇摆测试机适用于插头引出线、电源线、USB线、耳机线、音频线、耳机连接线等成品线材的弯折测试或摇摆测试。
本机是将试料固定在夹具上，并加一定荷重，试验时左右摆动，经一定数次后，检测其断线率，查看其总摆动次数，能自动计数，试料弯折至断线无法通电时，并能自动停止操作。
本机符合UL817等有关标准“软线组件和电源软线通用安全要求”的规定及《头戴耳机通用技术标准GB/T14471-93》线材弯折测试。
产品参数:1、试验工位:6组(同时测试)2、弯折角度:0~180?(刻度表盘加指示针指示，手动可调)3、弯折角度显示及调节:指示针指示刻度表盘，手动调节偏心轴4、试验速度:10~60/次/分(旋钮调速，LCD显示)5、摇摆次数总计数器:0~999999次(可预置，达到次数自动停止)6、摇摆导通计数器:0~999999次(导通分别自动计数，其中一组断开，自动停止计数)7、带钩砝码:50、100、200、300、500g各六个8、手柄试验夹具:六组防滑、不易损坏试料特制夹具9、试验固定杆:可上下调整，固定产品下端，试验更符合标准10、机台尺寸(L×W×H):880×680×1250mm11、机台重量:100kg12、工作电源:AC220V 、50HZ产品特点:1、本机箱体采用静电烤漆处理，根据各类标准进行设计，整机设计合理，结构紧固，运行安全、稳定、准确;2、试验次数计数器可预置，试验导通数器自动计数，达到次数，机器自动停止，具有断电记忆功能，方便实用;3、试验速度旋钮可调，LCD显示，客户根据自己要求设定，人性化设计;4、弯折角度手动可调，指示针指示刻度表盘，能够更好的调节;5、六组工位同时工作，互不影响，分别计数，其中一组断线，对应计数器停止计数，机器照常试验，提高测试效率;6、六组防滑、不易损坏试料特制手柄具，夹持产品更方便、快捷;7、试验固定杆可上下调整，根据标准要求制作，试验效果更佳;8、配置带钩荷重砝码，可多个叠加，悬挂更为方便。

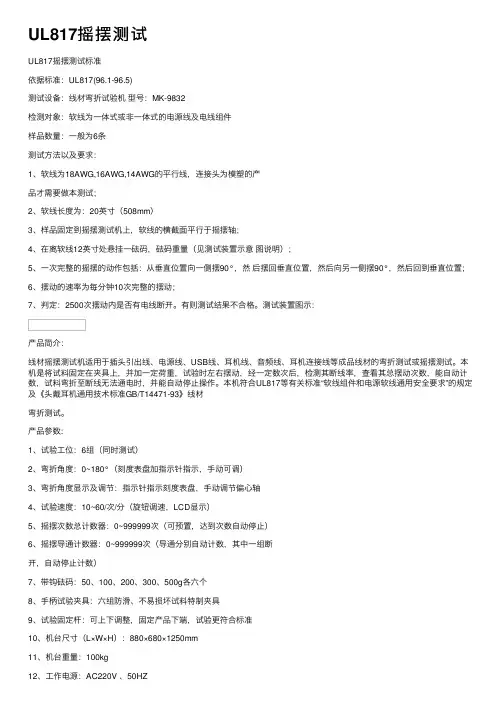

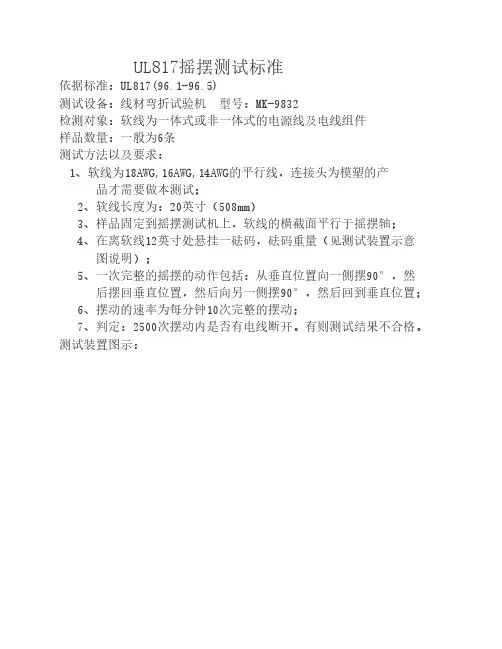

UL817摇摆测试UL817摇摆测试标准依据标准：UL817(96.1-96.5)测试设备：线材弯折试验机型号：MK-9832检测对象：软线为⼀体式或⾮⼀体式的电源线及电线组件样品数量：⼀般为6条测试⽅法以及要求：1、软线为18AWG,16AWG,14AWG的平⾏线，连接头为模塑的产品才需要做本测试；2、软线长度为：20英⼨（508mm）3、样品固定到摇摆测试机上，软线的横截⾯平⾏于摇摆轴；4、在离软线12英⼨处悬挂⼀砝码，砝码重量（见测试装置⽰意图说明）；5、⼀次完整的摇摆的动作包括：从垂直位置向⼀侧摆90°，然后摆回垂直位置，然后向另⼀侧摆90°，然后回到垂直位置；6、摆动的速率为每分钟10次完整的摆动；7、判定：2500次摆动内是否有电线断开。
有则测试结果不合格。
测试装置图⽰：产品简介：线材摇摆测试机适⽤于插头引出线、电源线、USB线、⽿机线、⾳频线、⽿机连接线等成品线材的弯折测试或摇摆测试。
本机是将试料固定在夹具上，并加⼀定荷重，试验时左右摆动，经⼀定数次后，检测其断线率，查看其总摆动次数，能⾃动计数，试料弯折⾄断线⽆法通电时，并能⾃动停⽌操作。
本机符合UL817等有关标准“软线组件和电源软线通⽤安全要求”的规定及《头戴⽿机通⽤技术标准GB/T14471-93》线材弯折测试。
产品参数:1、试验⼯位：6组（同时测试）2、弯折⾓度：0~180°（刻度表盘加指⽰针指⽰，⼿动可调）3、弯折⾓度显⽰及调节：指⽰针指⽰刻度表盘，⼿动调节偏⼼轴4、试验速度：10~60/次/分（旋钮调速，LCD显⽰）5、摇摆次数总计数器：0~999999次（可预置，达到次数⾃动停⽌）6、摇摆导通计数器：0~999999次（导通分别⾃动计数，其中⼀组断开，⾃动停⽌计数）7、带钩砝码：50、100、200、300、500g各六个8、⼿柄试验夹具：六组防滑、不易损坏试料特制夹具9、试验固定杆：可上下调整，固定产品下端，试验更符合标准10、机台尺⼨（L×W×H）：880×680×1250mm11、机台重量：100kg12、⼯作电源：AC220V 、50HZ产品特点：1、本机箱体采⽤静电烤漆处理，根据各类标准进⾏设计，整机设计合理，结构紧固，运⾏安全、稳定、准确；2、试验次数计数器可预置，试验导通数器⾃动计数，达到次数，机器⾃动停⽌，具有断电记忆功能，⽅便实⽤；3、试验速度旋钮可调，LCD显⽰，客户根据⾃⼰要求设定，⼈性化设计；4、弯折⾓度⼿动可调，指⽰针指⽰刻度表盘，能够更好的调节；5、六组⼯位同时⼯作，互不影响，分别计数，其中⼀组断线，对应计数器停⽌计数，机器照常试验，提⾼测试效率；6、六组防滑、不易损坏试料特制⼿柄具，夹持产品更⽅便、快捷；7、试验固定杆可上下调整，根据标准要求制作，试验效果更佳；8、配置带钩荷重砝码，可多个叠加，悬挂更为⽅便。

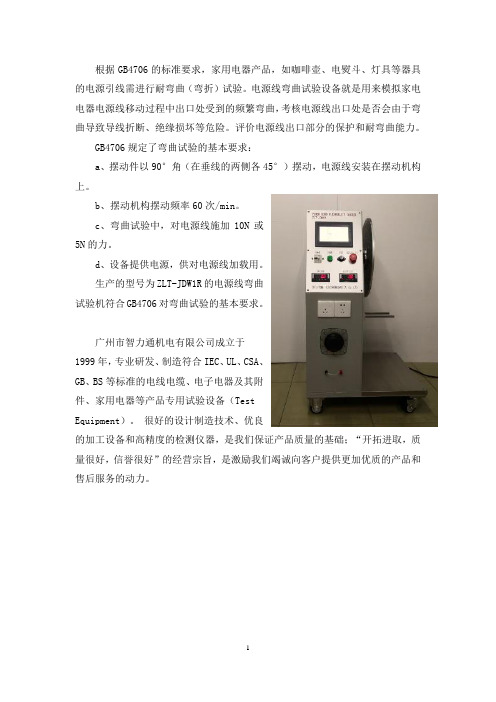

根据GB4706的标准要求，家用电器产品，如咖啡壶、电熨斗、灯具等器具的电源引线需进行耐弯曲（弯折）试验。
电源线弯曲试验设备就是用来模拟家电电器电源线移动过程中出口处受到的频繁弯曲，考核电源线出口处是否会由于弯曲导致导线折断、绝缘损坏等危险。
评价电源线出口部分的保护和耐弯曲能力。
GB4706规定了弯曲试验的基本要求：
a、摆动件以90°角（在垂线的两侧各45°）摆动，电源线安装在摆动机构上。
b、摆动机构摆动频率60次/min。
c、弯曲试验中，对电源线施加10N或
5N的力。
d、设备提供电源，供对电源线加载用。
生产的型号为ZLT-JDW1R的电源线弯曲
试验机符合GB4706对弯曲试验的基本要求。
广州市智力通机电有限公司成立于
1999年，专业研发、制造符合IEC、UL、CSA、
GB、BS等标准的电线电缆、电子电器及其附
件、家用电器等产品专用试验设备（Test
Equipment）。
很好的设计制造技术、优良
的加工设备和高精度的检测仪器，是我们保证产品质量的基础；“开拓进取，质量很好，信誉很好”的经营宗旨，是激励我们竭诚向客户提供更加优质的产品和售后服务的动力。
1。
UL817摇摆测试标准依据标准：UL817(96.1-96.5)测试设备：线材弯折试验机 型号：MK-9832检测对象：软线为一体式或非一体式的电源线及电线组件样品数量：一般为6条测试方法以及要求：1、软线为18AWG,16AWG,14AWG的平行线，连接头为模塑的产品才需要做本测试；2、软线长度为：20英寸（508mm）3、样品固定到摇摆测试机上，软线的横截面平行于摇摆轴；4、在离软线12英寸处悬挂一砝码，砝码重量（见测试装置示意 图说明）；5、一次完整的摇摆的动作包括：从垂直位置向一侧摆90°，然 后摆回垂直位置，然后向另一侧摆90°，然后回到垂直位置；6、摆动的速率为每分钟10次完整的摆动；7、判定：2500次摆动内是否有电线断开。
有则测试结果不合格。
测试装置图示：产品简介：线材摇摆测试机适用于插头引出线、电源线、USB线、耳机线、音频线、耳机连接线等成品线材的弯折测试或摇摆测试。
本机是将试料固定在夹具上，并加一定荷重，试验时左右摆动，经一定数次后，检测其断线率，查看其总摆动次数，能自动计数，试料弯折至断线无法通电时，并能自动停止操作。
本机符合UL817等有关标准“软线组件和电源软线通用安全要求”的规定及《头戴耳机通用技术标准GB/T14471-93》线材弯折测试。
产品参数:1、试验工位：6组（同时测试）2、弯折角度：0~180°（刻度表盘加指示针指示，手动可调）3、弯折角度显示及调节：指示针指示刻度表盘，手动调节偏心轴4、试验速度：10~60/次/分（旋钮调速，LCD显示）5、摇摆次数总计数器：0~999999次（可预置，达到次数自动停止）6、摇摆导通计数器：0~999999次（导通分别自动计数，其中一组断开，自动停止计数）7、带钩砝码：50、100、200、300、500g各六个8、手柄试验夹具：六组防滑、不易损坏试料特制夹具9、试验固定杆：可上下调整，固定产品下端，试验更符合标准10、机台尺寸（L×W×H）：880×680×1250mm11、机台重量：100kg12、工作电源：AC220V 、50HZ产品特点：1、本机箱体采用静电烤漆处理，根据各类标准进行设计，整机设计合理，结构紧固，运行安全、稳定、准确；2、试验次数计数器可预置，试验导通数器自动计数，达到次数，机器自动停止，具有断电记忆功能，方便实用；3、试验速度旋钮可调，LCD显示，客户根据自己要求设定，人性化设计；4、弯折角度手动可调，指示针指示刻度表盘，能够更好的调节；5、六组工位同时工作，互不影响，分别计数，其中一组断线，对应计数器停止计数，机器照常试验，提高测试效率；6、六组防滑、不易损坏试料特制手柄具，夹持产品更方便、快捷；7、试验固定杆可上下调整，根据标准要求制作，试验效果更佳；8、配置带钩荷重砝码，可多个叠加，悬挂更为方便。

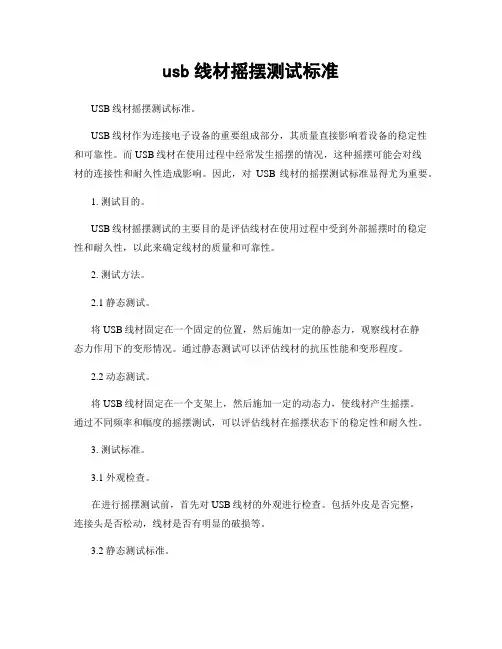

usb线材摇摆测试标准USB线材摇摆测试标准。
USB线材作为连接电子设备的重要组成部分，其质量直接影响着设备的稳定性和可靠性。
而USB线材在使用过程中经常发生摇摆的情况，这种摇摆可能会对线材的连接性和耐久性造成影响。
因此，对USB线材的摇摆测试标准显得尤为重要。
1. 测试目的。
USB线材摇摆测试的主要目的是评估线材在使用过程中受到外部摇摆时的稳定性和耐久性，以此来确定线材的质量和可靠性。
2. 测试方法。
2.1 静态测试。
将USB线材固定在一个固定的位置，然后施加一定的静态力，观察线材在静态力作用下的变形情况。
通过静态测试可以评估线材的抗压性能和变形程度。
2.2 动态测试。
将USB线材固定在一个支架上，然后施加一定的动态力，使线材产生摇摆。
通过不同频率和幅度的摇摆测试，可以评估线材在摇摆状态下的稳定性和耐久性。
3. 测试标准。
3.1 外观检查。
在进行摇摆测试前，首先对USB线材的外观进行检查。
包括外皮是否完整，连接头是否松动，线材是否有明显的破损等。
3.2 静态测试标准。
在静态测试中，线材的变形程度应该符合相关标准要求，不能出现过度变形或者断裂的情况。
3.3 动态测试标准。
在动态测试中，线材在不同频率和幅度的摇摆下，应该保持稳定连接，不能出现断开或者松动的情况。
同时，线材在经过一定次数的摇摆测试后，其连接性能应该保持稳定。
4. 测试设备。
进行USB线材摇摆测试需要相应的测试设备，包括静态测试机、动态测试机等。
这些设备需要符合相关的测试标准和要求，确保测试结果的准确性和可靠性。
5. 测试报告。
对USB线材摇摆测试的结果应该及时进行记录和整理，形成相应的测试报告。
测试报告应包括测试样品的基本信息、测试方法、测试结果以及评定结论等内容。
6. 结论。
USB线材摇摆测试标准的制定和执行，对于保障线材质量和可靠性具有重要意义。
通过严格执行测试标准，可以有效评估线材的稳定性和耐久性，为消费者提供更加可靠的产品。
ul817摇摆测试[整理版]ul817摇摆测试[整理版]UL817摇摆测试标准依据标准:UL817(96.1-96.5)测试设备:线材弯折试验机型号:MK-9832 检测对象:软线为⼀体式或⾮⼀体式的电源线及电线组件样品数量:⼀般为6条测试⽅法以及要求:1、软线为18AWG,16AWG,14AWG的平⾏线，连接头为模塑的产品才需要做本测试;2、软线长度为:20英⼨(508mm)3、样品固定到摇摆测试机上，软线的横截⾯平⾏于摇摆轴;4、在离软线12英⼨处悬挂⼀砝码，砝码重量(见测试装置⽰意图说明);5、⼀次完整的摇摆的动作包括:从垂直位置向⼀侧摆90?，然后摆回垂直位置，然后向另⼀侧摆90?，然后回到垂直位置;6、摆动的速率为每分钟10次完整的摆动;7、判定:2500次摆动内是否有电线断开。
有则测试结果不合格。
测试装置图⽰:产品简介:线材摇摆测试机适⽤于插头引出线、电源线、USB线、⽿机线、⾳频线、⽿机连接线等成品线材的弯折测试或摇摆测试。
本机是将试料固定在夹具上，并加⼀定荷重，试验时左右摆动，经⼀定数次后，检测其断线率，查看其总摆动次数，能⾃动计数，试料弯折⾄断线⽆法通电时，并能⾃动停⽌操作。
本机符合UL817等有关标准“软线组件和电源软线通⽤安全要求”的规定及《头戴⽿机通⽤技术标准GB/T14471-93》线材弯折测试。
产品参数:1、试验⼯位:6组(同时测试)2、弯折⾓度:0~180?(刻度表盘加指⽰针指⽰，⼿动可调)3、弯折⾓度显⽰及调节:指⽰针指⽰刻度表盘，⼿动调节偏⼼轴4、试验速度:10~60/次/分(旋钮调速，LCD显⽰)5、摇摆次数总计数器:0~999999次(可预置，达到次数⾃动停⽌)6、摇摆导通计数器:0~999999次(导通分别⾃动计数，其中⼀组断开，⾃动停⽌计数)7、带钩砝码:50、100、200、300、500g各六个8、⼿柄试验夹具:六组防滑、不易损坏试料特制夹具9、试验固定杆:可上下调整，固定产品下端，试验更符合标准10、机台尺⼨(L×W×H):880×680×1250mm11、机台重量:100kg12、⼯作电源:AC220V 、50HZ产品特点:1、本机箱体采⽤静电烤漆处理，根据各类标准进⾏设计，整机设计合理，结构紧固，运⾏安全、稳定、准确;2、试验次数计数器可预置，试验导通数器⾃动计数，达到次数，机器⾃动停⽌，具有断电记忆功能，⽅便实⽤;3、试验速度旋钮可调，LCD显⽰，客户根据⾃⼰要求设定，⼈性化设计;4、弯折⾓度⼿动可调，指⽰针指⽰刻度表盘，能够更好的调节;5、六组⼯位同时⼯作，互不影响，分别计数，其中⼀组断线，对应计数器停⽌计数，机器照常试验，提⾼测试效率;6、六组防滑、不易损坏试料特制⼿柄具，夹持产品更⽅便、快捷;7、试验固定杆可上下调整，根据标准要求制作，试验效果更佳;8、配置带钩荷重砝码，可多个叠加，悬挂更为⽅便。
usb摇摆测试标准USB摇摆测试标准。
USB摇摆测试是指在USB设备设计和生产过程中，对其进行的一种性能测试。
通过摇摆测试，可以评估USB设备在传输数据时的稳定性和可靠性，以确保其在实际使用中能够正常工作。
USB摇摆测试标准是对这一测试过程中所需遵循的规范和要求的总称，其制定的目的在于规范测试流程，保证测试结果的准确性和可比性。
一、测试目的。
USB摇摆测试的主要目的是评估USB设备在不同工作条件下的数据传输性能，包括传输速率、数据稳定性、抗干扰能力等。
通过测试，可以发现USB设备在传输数据时可能存在的问题，如数据丢失、传输速率波动、干扰敏感等，从而为产品的改进提供依据。
二、测试对象。
USB摇摆测试的对象是各类USB设备，包括USB接口、USB数据线、USB存储设备等。
针对不同类型的USB设备，测试标准会有所不同，但其基本原理和测试要求是相通的。
三、测试流程。
1.准备工作，确定测试设备、测试环境和测试软件，并对测试设备进行预热和校准。
2.测试参数设定，根据测试要求，设定USB设备的工作模式、传输速率、数据量等参数。
3.测试执行，将USB设备连接到测试设备上，进行数据传输测试，并记录测试数据。
4.数据分析，对测试数据进行分析，评估USB设备的传输性能，发现问题并提出改进意见。
5.测试报告，编写测试报告，总结测试结果和分析结论，提出改进建议。
四、测试要求。
1.测试环境，测试环境应符合USB设备的实际使用条件，包括温度、湿度、电磁场等因素。
2.测试设备，测试设备应符合USB摇摆测试的要求，包括传输速率、数据稳定性、抗干扰能力等。
3.测试软件，测试软件应能够准确地模拟USB设备的工作状态，实现数据传输测试和结果分析。
4.测试人员，测试人员应具备一定的USB设备知识和测试经验，能够独立完成测试任务并准确记录测试数据。
五、测试标准。
1.传输速率，测试USB设备在不同工作条件下的数据传输速率，包括最大传输速率、平均传输速率、波动范围等。
线材摇摆测试标准线材摇摆测试是指对电气线缆在外力作用下的振动性能进行测试的一项重要标准。
线材摇摆测试旨在评估线缆在使用过程中受到振动时的稳定性和可靠性，以保证线缆在实际应用中不会因振动而产生故障。
本文将介绍线材摇摆测试的标准及相关内容。
一、测试目的。
线材摇摆测试的主要目的是评估线缆在振动环境下的性能，包括线缆的抗振动能力、振动后的性能变化以及线缆的可靠性。
通过测试，可以为线缆的设计、生产和使用提供参考依据，确保线缆在振动环境下能够稳定可靠地工作。
二、测试方法。
1. 振动测试。
振动测试是线材摇摆测试的核心内容之一。
在振动测试中，需要模拟线缆在实际使用过程中可能遇到的振动情况，包括正弦振动、随机振动等。
通过对线缆进行不同频率、幅值和方向的振动测试，可以评估线缆在振动环境下的稳定性和可靠性。
2. 线材连接测试。
线材连接测试是线材摇摆测试的另一个重要内容。
在线材连接测试中，需要对线缆的连接部分进行振动测试，以评估线缆连接处的稳定性和可靠性。
通过线材连接测试，可以有效地发现线缆连接处可能存在的问题，确保线缆连接的稳定可靠。
3. 振动环境模拟。
在进行线材摇摆测试时，需要模拟线缆在实际使用环境中可能遇到的振动情况。
通过合理选择振动测试的频率、幅值和方向，可以有效地模拟线缆在实际使用环境中可能遇到的振动情况，从而评估线缆在实际使用环境中的稳定性和可靠性。
三、测试标准。
线材摇摆测试的标准是对线缆在振动环境下性能评估的依据。
根据国家相关标准和行业规范，线材摇摆测试的标准主要包括振动测试方法、振动环境模拟、线材连接测试等内容，以及测试结果的评定标准。
通过遵循相关的测试标准，可以确保线材摇摆测试的科学性和准确性。
四、测试结果评定。
线材摇摆测试的结果评定是对测试结果进行分析和判定的过程。
根据测试结果，可以评定线缆在振动环境下的稳定性和可靠性，从而为线缆的设计、生产和使用提供参考依据。
通过科学、准确地评定测试结果，可以确保线材摇摆测试的可靠性和有效性。
制定部门制订人制定日期1.适用恒瑞国电部分客户线材揺摆测试规范线材揺摆测试机3.仪器设备样品带DC头的线材，线材电气性能良好，每组给测试样品为5PCS 2.试样A、实验过程中，插头两端一直施加一定的电流，线材摇摆次数达到设定次数前，线材在摇摆过程中内部线芯断开，实验机将自动中止记数进程，摇摆测试不通过;线材摇摆次数达到设定的次数，导体未断开，视为实验通过。
B、测试机来回一次为一个周期。
2010-8-12王勃品质部5.结果判定C、调整揺摆的频率，揺摆的角度及测试要求的次数等参数。
B、线材的SR尾部分别与线材揺摆测试机的试验极性相连接。
A、将试样垂直放置，其上端由试样夹夹住PLUG头部，并在其下端距离PLUG头25CM处位置吊上砝码。
实验作业指导书（线材摇摆测试规范）4.实验程序制定部门制订人制定日期2010-8-12王勃品质部实验作业指导书（线材摇摆测试规范）线型线号摇摆频率摇摆角度吊重次数18AWG 45次/分钟120度300克250020AWG 45次/分钟120度250克200022AWG 45次/分钟120度200克150024AWG 45次/分钟120度150克150026AWG 45次/分钟120度100克150018AWG 45次/分钟120度250克150020AWG 45次/分钟120度200克150022AWG 45次/分钟120度150克150024AWG 45次/分钟120度150克100026AWG 45次/分钟120度100克100018AWG 45次/分钟120度200克150020AWG 45次/分钟120度150克150022AWG 45次/分钟120度150克100024AWG 45次/分钟120度100克150026AWG45次/分钟120度50克1000246424681185拟定：6、实验后试摇摆实验后线材试样一律剪断，报废处理。
附表：线材摇摆测试的一般要求：批准王勃审核洪记琼。
