喷泉工程的施工方案一、工程概述喷泉工程是一个综合性的水景工程，主要通过喷口和泵站等设备，利用一定的水压和水流技术，使水喷洒出不同形状和高度的水柱，达到美化环境、增加负氧离子的目的。
喷泉工程涉及到工程设计、土建、设备安装、水电设施等多个方面的工作。
二、施工前准备1、前期准备喷泉工程施工前，需要进行详细的工程测量和勘察，确定工程所需的各项参数。
包括水源情况、土地地形和地貌情况、环境气候等。
同时还需要对工程所需材料和设备进行采购，确定施工周期和预算。
2、人员准备施工前需要组织施工人员和技术人员进行培训，了解喷泉工程的施工原理和技术要点，提高工作人员的技术水平和安全意识。
3、安全准备喷泉工程施工涉及到水电设施，需要做好防水和防电措施，确保施工过程中安全可靠。
同时需要配备必要的防护装备，避免施工人员在工作中受伤。
三、施工流程1、土建施工根据喷泉工程设计图纸，进行土建施工，包括喷泉池和水池的挖掘、地下管线的铺设、水泵房和控制房的建筑等。
施工过程中需要确保土建工程的质量和安全，防止出现渗漏和坍塌等问题。
2、设备安装喷泉工程设备包括水泵、喷泉控制系统、灯光设备等。
需要进行设备的安装和调试，确保设备运行稳定和效果符合设计要求。
3、管线连接喷泉工程的管线包括进水管、排水管、喷水管等，需要进行管线的连接和密封工作，保证管道系统的正常运行和安全性。
4、电气工程喷泉工程的电气工程包括喷泉控制系统、灯光系统、电源系统等，需要进行电气设备的安装和接线工作，并进行系统的调试和运行测试。
5、调试和验收喷泉工程完成后，需要对设备进行全面的调试和运行测试，确保设备的功能正常。
并且进行相关管理规定下的验收工作。
四、质量保障1、材料和设备喷泉工程所用材料和设备必须符合相关标准和要求，严格按照工程设计要求进行采购和使用。
2、施工质量喷泉工程施工过程中，需要严格按照施工图纸和规范进行施工，确保土建和设备安装等工程质量合格。
3、安全保障喷泉工程施工中需要做好施工现场的安全防护工作，避免发生安全事故。

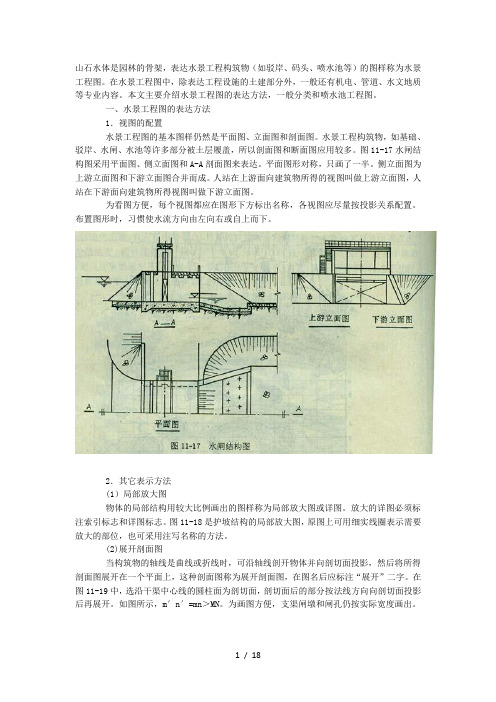

山石水体是园林的骨架，表达水景工程构筑物（如驳岸、码头、喷水池等）的图样称为水景工程图。
在水景工程图中，除表达工程设施的土建部分外，一般还有机电、管道、水文地质等专业内容。
本文主要介绍水景工程图的表达方法，一般分类和喷水池工程图。
一、水景工程图的表达方法1．视图的配置水景工程图的基本图样仍然是平面图、立面图和剖面图。
水景工程构筑物，如基础、驳岸、水闸、水池等许多部分被土层履盖，所以剖面图和断面图应用较多。
图11-17水闸结构图采用平面图、侧立面图和A-A剖面图来表达。
平面图形对称，只画了一半。
侧立面图为上游立面图和下游立面图合并而成。
人站在上游面向建筑物所得的视图叫做上游立面图，人站在下游面向建筑物所得视图叫做下游立面图。
为看图方便，每个视图都应在图形下方标出名称，各视图应尽量按投影关系配置。
布置图形时，习惯使水流方向由左向右或自上而下。
2．其它表示方法(1）局部放大图物体的局部结构用较大比例画出的图样称为局部放大图或详图。
放大的详图必须标注索引标志和详图标志。
图11-18是护坡结构的局部放大图，原图上可用细实线圈表示需要放大的部位，也可采用注写名称的方法。
(2)展开剖面图当构筑物的轴线是曲线或折线时，可沿轴线剖开物体并向剖切面投影，然后将所得剖面图展开在一个平面上，这种剖面图称为展开剖面图，在图名后应标注“展开”二字。
在图11-19中，选沿干渠中心线的圆柱面为剖切面，剖切面后的部分按法线方向向剖切面投影后再展开。
如图所示，m′n′=mn＞MN。
为画图方便，支渠闸墩和闸孔仍按实际宽度画出。
(3)分层表示法当构筑物有几层结构时，在同一视图内可按其结构层次分层绘制。
相邻层次用波浪线分界，并用文字在图形下方标注各层名称。
如图11-20所示，码头的平面图采用分层表示法。
(4)掀土表示法被土层覆盖的结构，在平面图中不可见。
为表示这部分结构，可假想将土层掀开后再画出视图。
如图11-21是墩台结构的掀土表示。
园林景观工程水景施工方案一、项目总况水景是园林景观中的重要组成部分，它能够为人们带来视觉上的享受，同时也具有降温、净化空气等环境效益。
本项目是为了打造一个美丽且实用的水景景观，为园林景观增添一道亮丽的景观线，提升园林的整体品质。
项目位于市中心的某公园内，占地面积约为5000平方米，水域面积约为1000平方米。
水景设计为泉水池和人工湖，总共包含了多处瀑布、泉喷、喷泉等水景元素。
二、施工方案1. 水质净化水质净化是水景施工的首要工作，其影响着水景的使用寿命和观赏效果。
我们将采用生物过滤技术和人工瀑布、喷泉等装置，将水中的杂质和有害物质进行过滤和转化，保证水质清澈透明。
2. 土方开挖为了形成各种水景元素的地形，需要进行土方开挖。
根据设计图纸,规划开挖是否需要电缆隧道、下水管道、给水管道、燃气管道、通信管道等，在开挖时需格外注意，避免影响基础设施的正常使用。
3. 建筑结构水景施工中，建筑结构是重中之重。
如瀑布需要进行水泥混凝土、钢筋等建筑材料的搭建，喷泉需要进行水泵、喷口、管道等设备的安装。
此外，还需要确保建筑结构的牢固和耐用性。
4. 植物栽植水景的周围常常伴随着各种植被的栽植，它们不仅使水景更具自然美感，同时也承担着湿地植物、水生植物等多样生态功能，从而提高了水景的生态效益。
在栽植时需要按照设计图纸选择合适的树种、花草，注意合理搭配，保证景观的和谐统一。
5. 灯光设置夜晚的水景也是一个美丽的风景，因此需要进行灯光设置。
照明灯的设置既可以提高夜间的观赏体验，又能起到安全防护的作用。
根据设计需求，设计灯光效果图，并进行灯光设备的安装。
6. 安全设施水景施工完成后，还需要设置相关的安全设施，例如护栏、标识牌等，以确保游客的安全。
特别是对于水域边缘，需要设置坚固的护栏，避免发生意外。
7. 环境保护在水景施工中，环境保护工作尤为重要。
工程期间需加强扬尘、噪声、废水等污染的治理，确保周边环境的卫生和整洁。
同时要加强施工现场管理，合理规划材料运输路线，减少对周边环境的影响。
景观施工图制图规范一、总则施工图的设计文件要完整，内容、深度要符合要求，文字、图纸要准确清晰，整个文件要经过严格校审，避免“错、漏、碰、缺”。
1、工作目标1.1规范化——有效提高设计的工作质量。
1.2标准化-—提高设计的工作效率。
1。
3网络化——便于网络上规范化管理和成果的共享。
2、工作范围本规范是依据建筑CAD制图的统一规则，景观工程施工图设计流程，适用于我公司景观工程及相关领域中的CAD制图。
3、工作风格3。
1本标准为形成景观专业CAD绘图表达的风格的统一.3.2设计人员应在日常的工作当中,可以总结一套自己熟练掌握的方式.但CAD制图的表达应清晰、完整、统一。
图纸由多人绘制时，须由项目负责人在前期提供必要的资料，提出统一的绘制标准、施工工艺、文本格式、表达方式等.二、制图规范与作图软件设置1、图纸分各专业编号方式如下:（XX=01,02…）1.1图纸封面、1。
2目录、1。
3景观设计总说明:L—SM—XX1。
4总图(L—ZT—XX）:总平面、竖向/排水图、尺寸定位图、坐标定位图,方格网定位图,铺装索引图、施工总索引图、及景点设施布置图等1.5详图(L-YS—XX）：节点详图,道路铺装详图、水景详图、景观建筑详图、小品详图等1。
6绿化（L—LS—XX)：种植设计说明、苗木表、乔灌木种植平面图、地被种植平面图、种植网格放线图等1。
7水施（L-SS—XX）:喷灌设计说明、喷泉系统图、喷灌平面图、喷灌系统图、喷泉喷灌节点等1。
8电气（L—DS—XX）:电气设计说明、电照系统图、电照平面图、背景音乐系统图、背景音乐平面图、电气施工节点等备注:各专业的设计文件应经严格校审、签字后，方可出图及整理归档。
2、图纸深度施工图设计应根据已通过的方案设计文件、初步设计文件及设计合同书中的有关内容进行编制。
设计深度应满足以下要求：2。
1 能据以编制施工图预算；2。
2 能据以安排材料、设备订货及非标准材料的加工；2。
3 能据以进行施工和安装；2.4 能据以进行工程验收;在设计中应因地制宜地积极推广和正确选用国家、行业和地方的建筑标准设计,并在设计文件的设计说明中说明图集名称和页次.关于设计说明书和图纸应表达的内容、深度等要求,是考虑对园林景观工程通用而编制的。

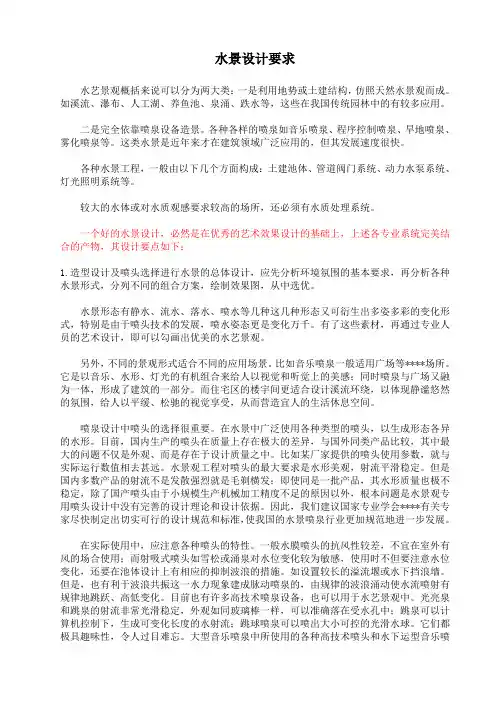

水景设计要求水艺景观概括来说可以分为两大类：一是利用地势或土建结构，仿照天然水景观而成。
如溪流、瀑布、人工湖、养鱼池、泉涌、跌水等，这些在我国传统园林中的有较多应用。
二是完全依靠喷泉设备造景。
各种各样的喷泉如音乐喷泉、程序控制喷泉、旱地喷泉、雾化喷泉等。
这类水景是近年来才在建筑领域广泛应用的，但其发展速度很快。
各种水景工程，一般由以下几个方面构成：土建池体、管道阀门系统、动力水泵系统、灯光照明系统等。
较大的水体或对水质观感要求较高的场所，还必须有水质处理系统。
一个好的水景设计，必然是在优秀的艺术效果设计的基础上，上述各专业系统完美结合的产物，其设计要点如下：1.造型设计及喷头选择进行水景的总体设计，应先分析环境氛围的基本要求，再分析各种水景形式，分列不同的组合方案，绘制效果图，从中选优。
水景形态有静水、流水、落水、喷水等几种这几种形态又可衍生出多姿多彩的变化形式，特别是由于喷头技术的发展，喷水姿态更是变化万千。
有了这些素材，再通过专业人员的艺术设计，即可以勾画出优美的水艺景观。
另外，不同的景观形式适合不同的应用场景。
比如音乐喷泉一般适用广场等****场所。
它是以音乐、水形、灯光的有机组合来给人以视觉和听觉上的美感；同时喷泉与广场又融为一体，形成了建筑的一部分。
而住宅区的楼宇间更适合设计溪流环绕，以体现静谧悠然的氛围，给人以平缓、松驰的视觉享受，从而营造宜人的生活休息空间。
喷泉设计中喷头的选择很重要。
在水景中广泛使用各种类型的喷头，以生成形态各异的水形。
目前，国内生产的喷头在质量上存在极大的差异，与国外同类产品比较，其中最大的问题不仅是外观、而是存在于设计质量之中。
比如某厂家提供的喷头使用参数，就与实际运行数值相去甚远。
水景观工程对喷头的最大要求是水形美观，射流平滑稳定。
但是国内多数产品的射流不是发散强烈就是毛剃横发；即使同是一批产品，其水形质量也极不稳定，除了国产喷头由于小规模生产机械加工精度不足的原因以外，根本问题是水景观专用喷头设计中没有完善的设计理论和设计依据。

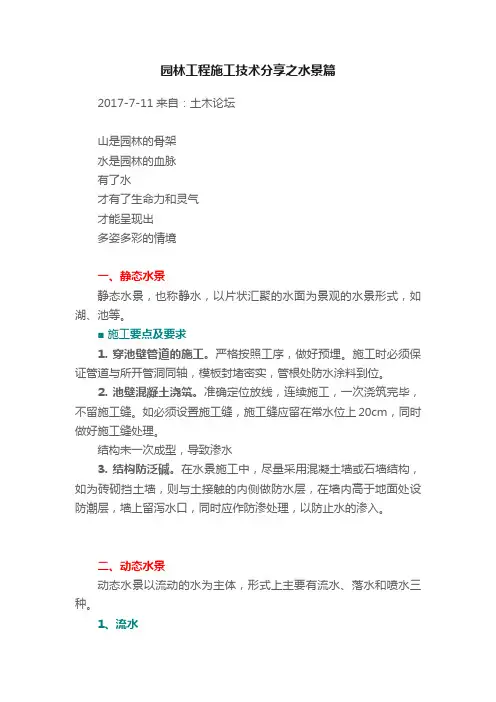

园林工程施工技术分享之水景篇2017-7-11来自：土木论坛山是园林的骨架水是园林的血脉有了水才有了生命力和灵气才能呈现出多姿多彩的情境一、静态水景静态水景，也称静水，以片状汇聚的水面为景观的水景形式，如湖、池等。
■施工要点及要求1. 穿池壁管道的施工。
严格按照工序，做好预埋。
施工时必须保证管道与所开管洞同轴，模板封堵密实，管根处防水涂料到位。
2. 池壁混凝土浇筑。
准确定位放线，连续施工，一次浇筑完毕，不留施工缝。
如必须设置施工缝，施工缝应留在常水位上20cm，同时做好施工缝处理。
结构未一次成型，导致渗水3. 结构防泛碱。
在水景施工中，尽量采用混凝土墙或石墙结构，如为砖砌挡土墙，则与土接触的内侧做防水层，在墙内高于地面处设防潮层，墙上留泻水口，同时应作防渗处理，以防止水的渗入。
二、动态水景动态水景以流动的水为主体，形式上主要有流水、落水和喷水三种。
1、流水流水包括河、溪、涧等，多为连续的、有急缓深浅之分的带状水景。
其蜿蜒的形态，和流水的声响使环境更富有个性与动感。
溪流中常设置各种主景石，如隔水石（铺设在水下，以提高水位线）、切水石或破浪石（设置在溪流中，使水产生分流的石头）、河床石（设在水面下，用于观赏的石头）、垫脚石（支撑大石头的石头）、横卧石（压缩溪流宽度而形成隘口、海峡的石头）等。
在天然形成的溪流中设置主景石，可更加突出其自然魅力。
布置溪流最好选择有一定坡度的基址，坡度依流势而设计，急流处为3%左右，缓流处为0.5%~1%。
普通的溪流，其坡势多为0.5%左右，溪流宽1~2m。
■溪流施工要点及要求1. 溪道放线。
用石灰、黄沙或绳子等在地面上勾画出小溪的轮廓，同时确定小溪循环用水的出水口和承水池之间的管线走向。
由于溪道宽窄变化多，放线时应加密打桩量，特别是在转弯点，各桩要标注清楚相应的设计高程，变坡点要做特殊标记。
2. 溪槽开挖。
按设计要求开挖，与地形改造相结合，尽量做到土方平衡，在凹地挖河，有利汇水又省土方。

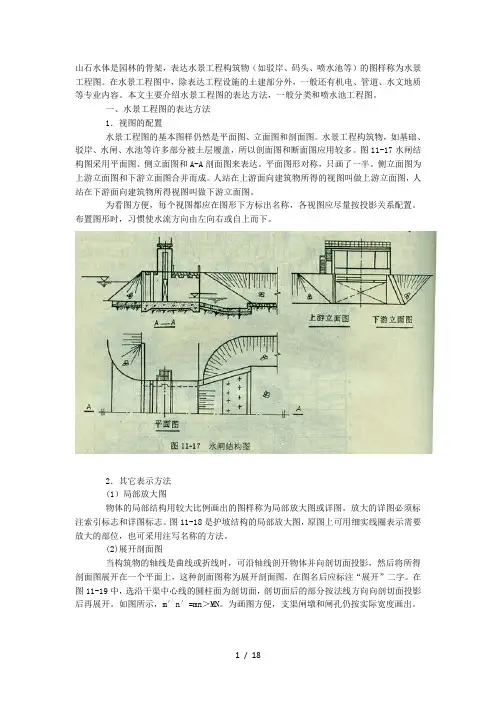

山石水体是园林的骨架，表达水景工程构筑物（如驳岸、码头、喷水池等）的图样称为水景工程图。
在水景工程图中，除表达工程设施的土建部分外，一般还有机电、管道、水文地质等专业内容。
本文主要介绍水景工程图的表达方法，一般分类和喷水池工程图。
一、水景工程图的表达方法1．视图的配置水景工程图的基本图样仍然是平面图、立面图和剖面图。
水景工程构筑物，如基础、驳岸、水闸、水池等许多部分被土层履盖，所以剖面图和断面图应用较多。
图11-17水闸结构图采用平面图、侧立面图和A-A剖面图来表达。
平面图形对称，只画了一半。
侧立面图为上游立面图和下游立面图合并而成。
人站在上游面向建筑物所得的视图叫做上游立面图，人站在下游面向建筑物所得视图叫做下游立面图。
为看图方便，每个视图都应在图形下方标出名称，各视图应尽量按投影关系配置。
布置图形时，习惯使水流方向由左向右或自上而下。
2．其它表示方法(1）局部放大图物体的局部结构用较大比例画出的图样称为局部放大图或详图。
放大的详图必须标注索引标志和详图标志。
图11-18是护坡结构的局部放大图，原图上可用细实线圈表示需要放大的部位，也可采用注写名称的方法。
(2)展开剖面图当构筑物的轴线是曲线或折线时，可沿轴线剖开物体并向剖切面投影，然后将所得剖面图展开在一个平面上，这种剖面图称为展开剖面图，在图名后应标注“展开”二字。
在图11-19中，选沿干渠中心线的圆柱面为剖切面，剖切面后的部分按法线方向向剖切面投影后再展开。
如图所示，m′n′=mn＞MN。
为画图方便，支渠闸墩和闸孔仍按实际宽度画出。
(3)分层表示法当构筑物有几层结构时，在同一视图内可按其结构层次分层绘制。
相邻层次用波浪线分界，并用文字在图形下方标注各层名称。
如图11-20所示，码头的平面图采用分层表示法。
(4)掀土表示法被土层覆盖的结构，在平面图中不可见。
为表示这部分结构，可假想将土层掀开后再画出视图。
如图11-21是墩台结构的掀土表示。
(5)规定画法除可采用规定画法和简化画法外，还有以下规定：构筑物中的各种缝线，如沉陷缝、伸缩缝和材料分界线，两边的表面虽然在同一平面内，但画图时一般按轮廓线处理，用一条粗实线表示，如图11-22所示。
水景构筑物配筋图的规定画法与园林建筑图相同。
如钢筋网片的布置对称可以只画一半，另一半表达构件外形。
对于规格、直径、长度和间距相同的钢筋，可用粗实线画出其中一根来表示。
同时用一横穿的细实线表示其余的钢筋，如图11-23所示。
如图形的比例较小，或者某些设备（如闸门）另有专门的图纸来表达，可以在图中相应的部位用图例来表达工程构筑物的位置，常用图例如表11-1所示。
二、水景工程图的尺寸注法投影制图有关尺寸标注的要求，在注写水景工程图的尺寸时也必须遵守。
但水景工程图也有它自己的特点，现补充介绍如下：1．基准点和基准线要确定水景工程构筑物在地面的位置，必须先定好基准点和基准线在地面的位置，各构筑物的位置均以基准点进行放样定位。
基准点的平面位置是根据测量坐标确定的，两个基准点的连线可以定出基准线的平面位置。
基准点的位置用交叉十字线表示，引出标注测量坐标。
例如基准点J的坐标。
基准线用点划线表示。
2．常水位、最高水位和最低水位设计和建造驳岸、码头、水池等构筑物时，应根据当地的水情和一年四季的水位变化来确定驳岸和水池的形式和高度。
使得常水位时景观最佳．最高水位不至于溢出，最低水位时岸壁的景观也可入画。
因此在水景工程图上，应标注常水位、最高水位和最低水位的标高，并常将水位作为相对标高的零点．如图11-24 所示。
为便于施工测量．图中除注写各部分的高度尺寸外，尚需注出必要的高程。
3、里程桩对于堤坝、渠道、驳岸、隧洞等较长的水景工程构筑物，沿轴线的长度尺寸通常采用里程桩的标注方法。
如图11-25中“0+170.00”表示该桩距隧洞口起点170m，在符号“+”（或“-”）之前注写公里数，其后注写米数。
三、水景工程图的内容开池理水是园林设计的重要内容。
园林中的水景工程，一类是利用天然水源（河流、湖泊）和现状地形修建的较大型水面工程，如驳岸、码头、桥梁、引水渠道和水闸等；更多的是在街头、游园内修建的小型水面工程．如喷水池、种植池、盆景池、观鱼池等人工水池。
水景工程设计一般也要经过规划、初步设计、技术设计和施工设计几个阶段。
每个阶段都要绘制相应的图样。
水景工程图主要有．总体布置图和构筑物结构图。
如图11-31所示，是喷水池的平面布置图和结构图。
1．总体布置图总体布置图主要表示整个水景工程各构筑物在平面和立面的布置情况。
总体布置图以平面布置图为主，必要时配置立面图：平面布置图一般画在地形图上；为了使图形主次分明，结构土的次要轮廓线和细部构造均省略不画，或用图例或示意图表示这些构造的位置和作用。
图中一般只注写构筑物的外形轮廓尺寸和主要定位尺寸，主要部位的高程和填挖方坡度。
总体布置图的绘图比例一般为l:200-1:500。
总体布置图的内容：(1)工程设施所在地区的地形现状、河流及流向、水面、地理方位（指北针）等。
(2)各工程构筑物的相互位置、主要外形尺寸、主要高程。
(3)工程构筑物与地面交线、填挖方的边坡线。
2．构筑物结构图结构图是以水景工程中某一构筑物为对象的工程图。
包括结构布置图、分部和细部构造图以及钢筋混凝土结构图。
构筑物结构图必须把构筑物的结构形状、尺寸大小、材料、内部配筋及相邻结构的连接方式等都表达清楚。
结构图包括平、立、剖面图、详图和配筋图，绘图比例一般为l:5-1:100。
构筑物结构图的内容：(l)表明工程构筑物的结构布置、形状、尺寸和材料。
(2)表明构筑物各分部和细部构造、尺寸和材料。
(3)表明钢筋混凝土结构的配筋情况。
(4)工程地质情况及构筑物与地基的连接方式?(5)相邻构筑物之间的连接方式。
(6)附属设备的安装位置。
(7)构筑物的工作条件，如常水位和最高水位等。
四、喷水池工程图喷水池的面积和深度较小一般仅几十厘米至一米左右，可根据需要建成地面上或地面下或者半地上半地下的形式。
人工水池与天然湖池的区别：一是采用各种材料修建池壁和池底，并有较高的防水要求。
二是采用管道给排水，要修建闸门井、检查井、排放口和地下泵站等附属设备。
常见的喷水池结构有两种：一类是砖、石池壁水池，池壁用砖墙砌筑，池底采用素混凝土或钢筋混凝土。
另一类是钢筋混凝土水池，池底和池壁都采用钢筋混凝土结构。
喷水池的防水做法多是在池底上表面和池壁内外墙面抹20mm厚防水沙浆。
北方水池还有防冻要求，可以在池壁外侧回填时采用排水性能较好的轻骨料如矿渣、焦渣或级配砂石等。
喷水池土建部分用喷水池结构图表达，以下主要说明喷水池管道的画法。
喷水的基本形式有直射形、集射形、放射形、散剔形、混合形等。
喷水又可与山石、雕塑、灯光等相互依赖，共同组合形成景观。
不同的喷水外形主要取决于喷头的形式，可根据不同的喷水造型设计喷头。
1．管道的连接方法喷水池采用管道给排水，管道是工业产品有一定的规格和尺寸。
在安装时加以连接组成管路，其连接方式将因管道的材料和系统而不同。
常用的管道连接方式有四种，如表11-2所示。
（1）法兰接在管道两端各焊一个圆形的先到趾在法兰盘中间垫以橡皮，四周钻有成组的小圆孔，在圆孔中用螺栓连接。
（2）承插接管道的一端做成钟形承口．另一端是直管，直管插入承口内，在空隙处填以石棉水泥。
（3）螺纹接管端加工有处螺纹，用有内螺纹的套管将两根管道连接起来。
（4）焊接略将两管道对接焊成整体，在园林给排水管路中应用不多。
喷水池给排水管路中，给水管一般采用螺纹连接，排水管大多采用承插接。
管道连接的画法应遵守《给水排水制图标准》GBJ106-87的规定。
当采用较小的比例画图时，无法画出管道的粗细，因此规定在图纸上除了管道的长度按比例画图外，管径不论大小，一般都用粗的单线表示管道的中心线位置。
如一张图纸上有性质不同的骨道，可在管道中间用汉语拼音字头表示管道的类别，例如给水管J、排水管P、雨水管Y等。
也可用不同的线型代表各种系统的管道，例如给水管用粗实线、排水管用粗虚线、溢水管用粗点划线等。
管道连接时接头的画法如表11-3所示，法兰接是在管道的垂直方向画以短线表示法兰盘；承插接的承口画成小的半圆形；螺纹接是在不到管端处画短线，螺纹的管端是出头的，注意与法兰接的区别。
接口符号用0.35b的细实线绘制。
管路转弯时，应在两管道之间连接弯管接头；两条管路连接时，连接处应接三通接头；粗管接细管时，两条管道之间应连接异径接头。
管路上的管配件和附属设备还有：阀门、水泵、仪表等，这些工业制品都有标准规格和统一尺寸，可用示意性图例表示。
制图标准规定的一些常用管道图例如表11-3所示。
图例中闸阀、水表、水泵，检查井等附属设备用0.35b 的细线绘制。
如图11-26所示为一水泵进、出管系统连接图，从图中水流方向可以看出：吸入管是法兰连接，经直角弯头向右连接偏心异径管（渐缩），进入离心式水泵。
出水管经法兰接的闸阀、单向阀，再经直角弯头向右转弯至异径管（渐扩），接流量计至正三通处，直路改为承插接，经直角弯头转弯向上。
旁路仍为法兰连接，经闸阀向上。
在水泵上方还有一条用螺纹连接的充水管，作为启动水泵时灌水之用。
在充水管路上，设有有管接头、活接头、弯管、异径管和截止阀等。
另外在吸水管路上装有真空表（负压），出水管路装压力表。
如管路具有同类型的连接方式，除闸阀、仪表等附属设备外，不必将每段管路上的直管、弯管、三通等管接头画出来，必要时可注写文字说明其连接方式。
施工人员可根据管路的布置及管径，选取适用的配件来安装。
2．管道平面图管道平面图主要是用以显示区域内管道的布置。
一般游园的管道综合平面图常用比例为l：200-1：2000。
喷水池管道平面图主要能显示清楚该小区范围内的管道即可，通常选用l：50-l：300的比例。
管道均用单线绘制，称为单线管道图。
但用不同的宽度和不同的线型加以区别。
新建的各种给排水管用粗线，原有的给排水管用中粗线。
给水管用实线，排水管用虚线等。
如图11-27所示，是某喷水池的管道平面图。
管道平面图中的房屋、道路、广场、围墙、草地花坛等原有建筑公和构筑物按建筑总平面图的图例用细实线绘制，水池等新建建筑物和构筑物用中粗线绘制。
铸铁管以公称直径“DN”表示，公称直径指管道内径，通常以英时为单位（1″=25.4mm), 也可标注毫米，例如DN50。
混凝土管以内径“d”表示，例如d150。
管道应标注起迄点、转角点、连接点、变坡点的标高。
给水管宜注管中心线标高，排水管宜注管内底标高。
一般标注绝对标高，如无绝对标高资料，也可注相对标高。
给水管是压力管，通常水平敷设，可在说明中注明中心线标高．排水管为简便起见，可在检查井处引出标注，水平线上面注写管道种类及编号，例如W-5，水平线下面注写井底标高。
