裸母线封闭母线插接式母线安装分项工程检验批质量验收记录一、工程概况二、检验批准备工作1.组织人员：由工程施工单位选派质检员和技术人员组成验收小组；2.准备工具：准备好测量仪器、检测设备和相应的标准样品；3.验收资料：准备本次工程的相关图纸、设计文件、材料合格证明等。
三、检验内容1.母线槽的铺设：（1）检查母线槽的基础施工是否符合要求，是否满足设计要求；（2）检查母线槽的尺寸是否准确，交叉接头是否紧密，地面平整度是否合格；2.母线接插件的安装：（1）检查母线接插件的制造厂家是否合格，是否符合规定的技术标准；（2）检查母线接插件的安装是否牢固，接触面是否平整，接触电阻是否符合要求；3.母线连接件的安装：（1）检查连接件的制造厂家是否合格，是否符合规定的技术标准；（2）检查连接件的安装是否牢固，连接是否紧密，连接电阻是否符合要求；4.母线的绝缘检查：（1）检查母线的绝缘状况是否符合要求，是否存在放电现象；（2）检查绝缘材料的质量是否合格，是否存在外观缺陷；5.防护措施的安装：（1）检查防护设施的安装是否完善，是否符合相关要求；（2）检查防护设施的可靠性，是否达到设计要求；四、检验过程1.检查母线槽的铺设情况：通过实地检查母线槽的铺设情况，确认母线槽的基础施工符合要求，母线槽的尺寸和交叉接头是否满足设计要求，地面平整度是否合格；2.检查母线接插件的安装情况：检查母线接插件的制造厂家是否合格，是否符合规定的技术标准。
通过实地检查，确认母线接插件的安装是否牢固，接触面是否平整，接触电阻是否符合要求；3.检查母线连接件的安装情况：检查连接件的制造厂家是否合格，是否符合规定的技术标准。
通过实地检查，确认连接件的安装是否牢固，连接是否紧密，连接电阻是否符合要求；4.检查母线的绝缘情况：通过绝缘电阻检测和放电现象检测，检查母线的绝缘状况是否符合要求。
同时检查绝缘材料的质量，是否存在外观缺陷；5.检查防护措施的安装情况：通过实地检查，确认防护设施的安装是否完善，是否符合相关要求。

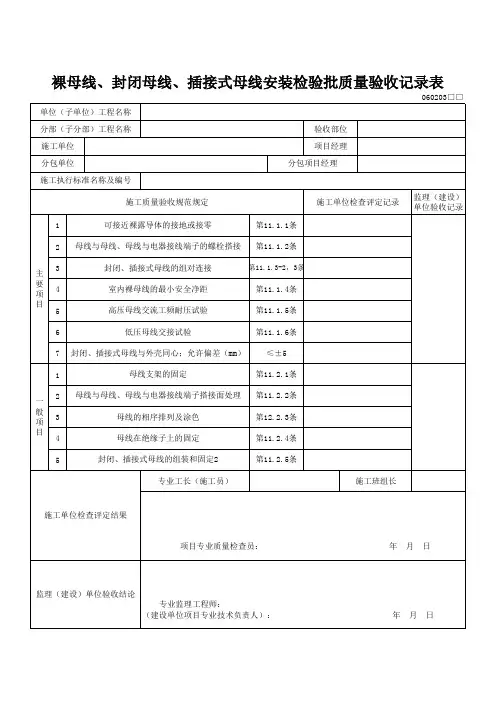

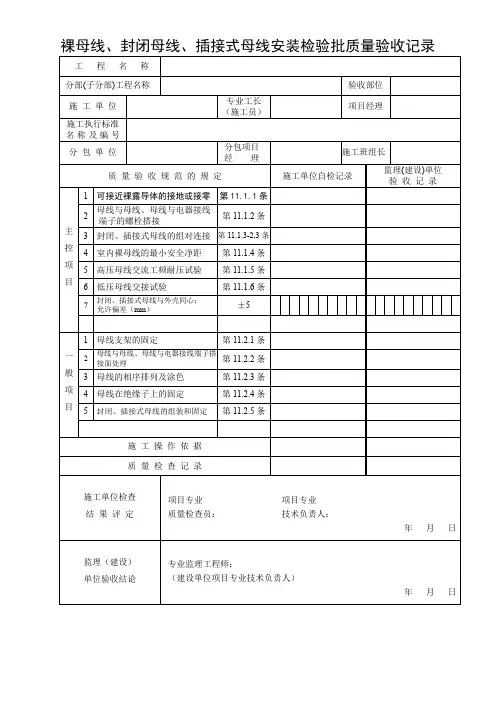

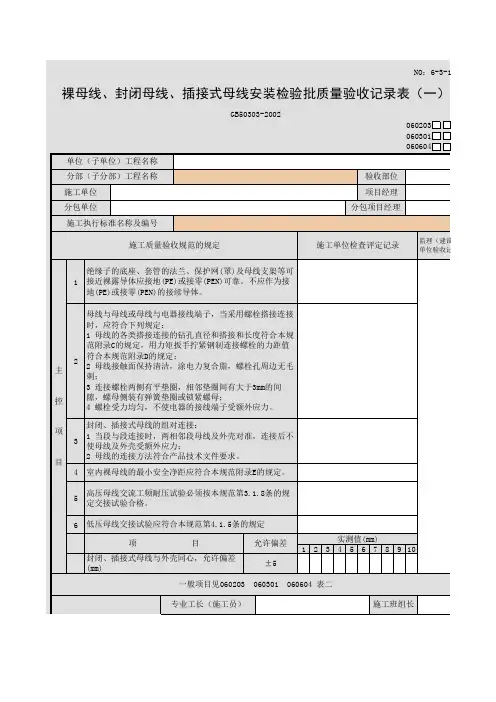

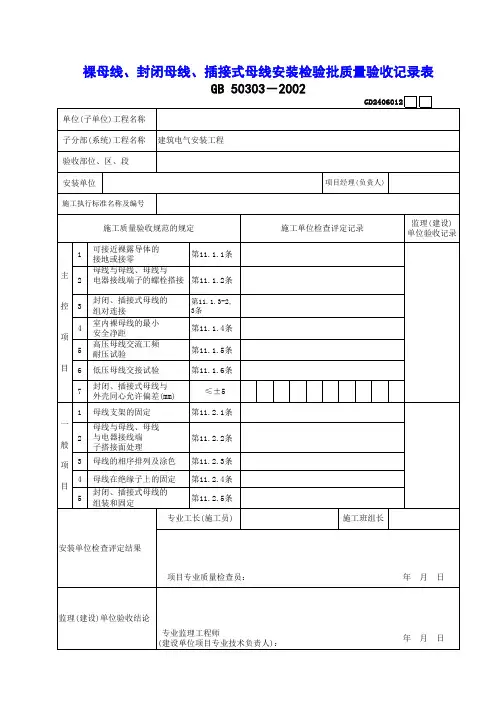

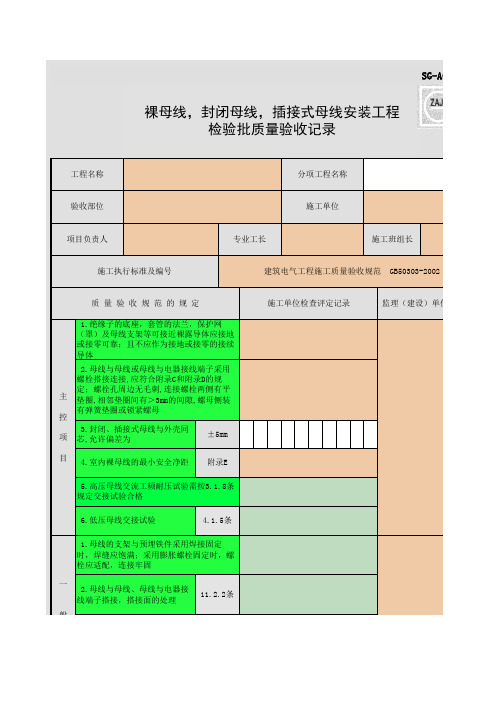

SG-A076裸母线，封闭母线，插接式母线安装工程
检验批质量验收记录
工程名称分项工程名称
验收部位施工单位
项目负责人专业工长施工班组长施工执行标准及编号建筑电气工程施工质量验收规范 GB50303-2002
质 量 验 收 规 范 的 规 定施工单位检查评定记录监理（建设）单位验
主控项目 1.绝缘子的底座，套管的法兰，保护网（罩）及母线支架等可接近裸露导体应接地或接零可靠；且不应作为接地或接零的接续导体
2.母线与母线或母线与电器接线端子采用螺栓搭接连接,应符合附录C和附录D的规定；螺栓孔周边无毛刺,连接螺栓两侧有平垫圈,相邻垫圈间有＞3mm的间隙,螺母侧装有弹簧垫圈或锁紧螺母
一般项目 1.母线的支架与预埋铁件采用焊接固定时，焊缝应饱满；采用膨胀螺栓固定时，螺栓应适配，连接牢固
3.封闭、插接式母线与外壳同
芯,允许偏差为
±5mm
4.室内裸母线的最小安全净距附录E
5.高压母线交流工频耐压试验需按3.1.8条规定交接试验合格
6.低压母线交接试验 4.1.5条
2.母线与母线、母线与电器接
线端子搭接，搭接面的处理
11.2.2条
-A076
02
单位验收记录。

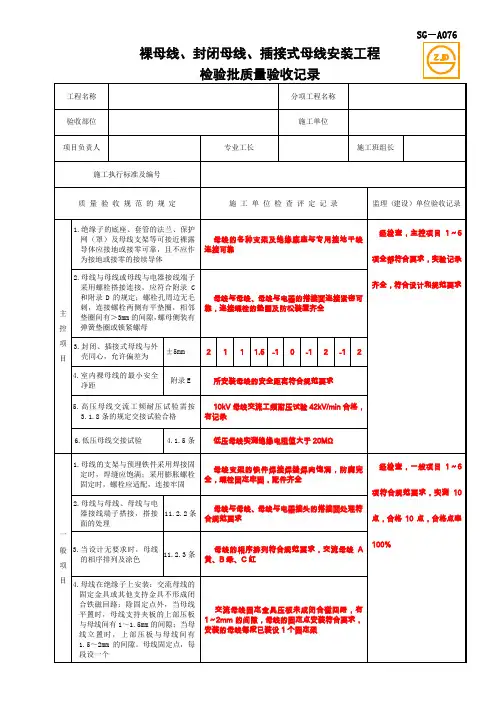

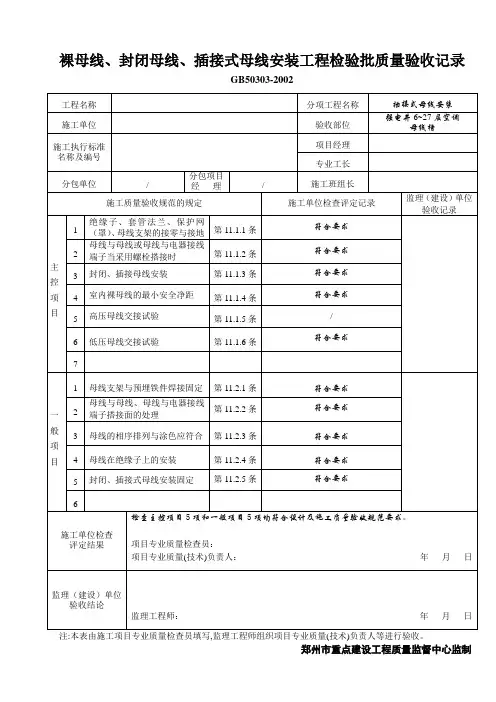

SG－A076
裸母线、封闭母线、插接式母线安装工程
检验批质量验收记录
工程名称分项工程名称母线安装工程
验收部位配电室施工单位
项目负责人专业工长施工班组长施工执行标准及编号
质量验收规范的规定施工单位检查评定记录监理（建设）单位验收记录
主控项目1．绝缘了的底座、套管的法兰、保护
网（罩）及母线支架等可接近裸露
导体应接地或接零可靠，且不应作
为接地或接零的接续导体
母线的各种支架及绝缘底座与专用接地干线
连接可靠
经检查，主控项目1～6项全部
符合要求，试验记录齐全，符
合设计和规范要求
2．母线与母线或母线与电器接线端子
采用螺栓搭接连接，应符合附录C
和附录D的规定；螺栓孔周边无毛
刺，连接螺栓两侧有平垫圈，相邻
垫圈间有>3mm的间隙，螺母侧装有
弹簧垫圈或锁紧螺母
母线与母线、母线与电器的搭接面连接紧密
可靠，连接螺栓的垫圈及防松装置齐全
3．封闭、插接式母线与外
壳同芯，允许偏差为
±5mm 2 1 1 1.5 -1 0 -1 2 -1 2
4．室内裸母线的最小安全
净距
附录E 所安装母线的安全距离符合规范要求
5．高压母线交流工频耐压试验需按
3.1.8条规定交接试验合格
10KV母线交流工频耐压，试验42KV／min合
格，有记录
6．低压母线交接试验 4.1.5条低压母线实测绝缘电阻大于20 MΩ
一般项目1．母线的支架与预埋铁件采用焊接固
定时，焊缝应饱满；采用膨胀螺栓
固定时，螺栓应适配，连接牢固
母线支架的铁件焊接焊缝焊肉饱满，防腐完
全，螺栓固定牢固，配件齐全
经检查，一般项目1～6项符合
规范要求，实测10点，合格
10点，合格点率100%
2．母线与母线、母线与电
器接线端子搭接，搭接
面的处理
11.2.2条
母线与母线、母线与电器接头的搭接面处理
符合规范要求
3．当设计无要求时，母线
的相序排列及涂色
11.2.3条
母线安装的相序排列符合规范要求，交流母
线A黄、B绿、C红
4．母线的绝缘子上安装：交流母线的固定金具或其它支持金具不形成
闭合铁磁回路：除固定点外，当母线平置时，母线支持夹板的上部压板与母线间有1~1.5mm的间隙；当母线立置时，上部压板与母线间有1.5~2mm的间隙。
母线固定点，每段设1个交流母线固定金具压板未形成闭合回路，有1～2mm的间隙，母线的固定点安装符合要求，安装的母线每段已装设1个固定架
SG—A076续
质量验收规范的规定施工单位检查评定记录监理（建设）单位验收记录
一般项目
5．母线采用螺栓搭接时，
连接处距绝缘子时的
支持平板边缘
≥ 50㎜200 80 200 150 300 100 200 100 250 80
6．封闭、插接式母线组装和固定位
置正确，外壳与底座间，外毂各
连接部位和母线的连接螺栓应按
产品技术文件要求正确选择，连
接坚固
母线的组装和固定位置正确，连接牢固，配件齐全，
符合产品技术文件要求
共实测点，其中合格点、不合格点，合格点率理工作 100%
施工单位检查
评定结果
经检查，质保资料齐全，主控项目合格，一般项目符合要求，该检验批评定合格
项目专业质量检查员：项目专业质量（技术）负责人：年月日
监理（建设）单
位验收结论
应有的质保资料完整，经旁站检查及验收，该检验批评定合格
监理工程师（建设单位项目技术负责人）：年月日
四川省建设厅制
SG—A076填写说明
一、本表适用于裸母线、封闭母线、插接式母线安装工程的施工质量验收。
二、该工程的检验批可按母线安装的系统和区段来划分。
三、主控项目中：
1．绝缘子的底座、保护网（罩）及母线支架等裸露金属导体应可靠接地或接零，但不应作为接地或接零的接续导体。
2．母线的各类搭接连接螺栓受力均匀，不使电器的接线端子受外应力。
3．封闭插接式母线安装，当段与段连接时，两相邻段母线及外壳对准，连接后不使母线及外壳受额外应力；母线安装应符合产品技术要求。
4．高压母线交流工频耐压试验！必须按现行国家标准《电气装置安装工程电气设备交接试验标准》GB50150的规定。
5．低压母线交接试验，相间和对地间的绝缘电阻值应大于0.5MΩ。
四、一般项目中：
1．母线与母线、母线与电器接线端子搭接要求：①铜与铜：在室外高温而潮湿的室内，搭接面搪锡；②铝与铝：可直接连接；⑤钢与钢：搭接面搪锡或镀锌；④铜与铝：在干燥室内，铜搭接面糖锡，在潮湿场所应采用镧铝过渡板连接。
⑤钢与铜或铝：钢搭接面搪锡。
2．母线的相序排列及涂色：上下布置，交流母线由上至下排列为A、B、C相，流正极在上，负极在下；水平布置，交流母线由盘后向盘前排列A、B、C相，直流正极在后，负极在前；面对引下交流母线，由左至右排列为A、B、C相，直流正极在左，负极在右。
母线的涂色、交流：A相黄色，B相绿色，C相红色；直流正极赭色，负极蓝色，在连接处支持件边缘两侧10mm以内不涂色。
检查方法：见本规范第28、0.7条。
