300MW机组循环水泵出口碟阀检修文件包

300MW机组电动给水泵电机A级检修文件包1范围本指导书适用于300MW机组电动给水泵电机A级检修工作2本指导书涉及的文件、技术资料和图纸设备技术标准使用说明书3安全措施3.1严格执行《电业安全工作规程》3.2开工前工作负责人向工作班成员交代安全注意事项.3.3在检修电机前确认电机电源开关已拉开，并悬挂“禁止合闸，有人工作”标示牌3.4在拆卸电机电源负荷线前，验明确无电压后开始工作。

3.5检修现场严禁吸烟，一经发现严格处理。

3.6检修时所有工作人员要认真负责，杜绝带情绪和饮酒后作业。

3.7检修完毕后总结当天的安全工作情况。

4备品备件准备5.现场准备及工器具W15.2工作准备☐检修作业现场地面铺好胶皮，做好作业区的隔离。

☐开工前组织工作成员学习作业文件，对成员进行分工，并进行安全和技术交底，工作组成员应熟知工作内容及危险点的控制措施，掌握本检修文件包全部内容。

5.3确认工器具、备品备件、材料准备好，检验合格5.4办理相关工作票□检修负责人与运行人员共同确认工作票安全措施已执行。

□检查验证工作票。

36 检修工序检修工艺流程图计划工日 工艺流程2小时8小时5小时4小时2小时6.1 检修前准备工作□ 在检修电机前，首先联系运行人员将该设备停运。

□ 装设好临时围栏，并清理周围杂物。

H16.2 电机检修 6.2.1电机解体□拆电机引线，做好相序标记，三相电源线短路接地□ 拆除水冷却器进出水管路连接部分，分解吊移水冷却器，并将连接固定螺栓按要求摆放。

□ 机务配合拆开前后轴瓦，并拆除瓦侧循环润滑油管路连接。

□ 将电机前后上端盖做记号拆下，并吊运至指定位置。

6.2.2定子端部线圈清理检查（1）用干燥的压缩空气吹扫定子端部线圈。

□线圈见本色、无油污、灰尘。

（2）定子绕组检查。

□检查线圈绝缘无过热变色现象，表面无开裂，损伤。

□端部绑线无断裂，垫块无松动，线棒无磨损。

（3）检查定子引线□引线绝缘无过热、开裂现象，引线绑扎牢固。

#2循环水泵组检修四措两案一、设备（或系统）概况我公司300MW循环水泵房#2循环水泵为*水泵厂生产，型号为64LKXA-30，流量21352m3/h；配套电机为*电机厂生产，功率2500KW，#2液控蝶阀为*阀门厂生产的自动保压式液控蝶阀，型号为KD741X-6V DN1800。

#2循环水泵组2006年投入运行，2011次大修后运行至今已有五年时间。

二、#2循环水泵检修的范围和目的。

1、施工范围：#2循环水泵组（按循环水泵大修、液控蝶阀更换，旋转滤网检修作业指导书标准执行）2、施工目的：全面恢复设备性能，确保循环水泵组一个大修周期内安全、稳定、经济运行3、机组运行方式要求必须停止#1机运行，并对#1循环水母管消压方可进行，#1、2循环水母管联络门关闭并挂牌上锁。

三、安全风险辨识及控制措施四、技术风险辨识及控制措施五、环保风险辨识及控制措施六、组织措施七、施工方案1施工前准备：1）检修人员准备：项目部工作负责人1人，工作班成员8人，其中含起重工1人；焊工1人；所有施工人员按要求进行安全教育、技术培训。

检修班配备检修第二工作负责人进行现场协调及配合等工作。

每天由检修第二负责人组织检修人员进行三讲一落实。

2）检修机具准备：电焊机3台，钢丝绳1套，量具1套，个人工具2套，气割工具6套。

3）检修场地准备：在300MW循环水泵房区域设置工作场地，并做好检修区域的隔离措施，用围栏进行现场物理隔离，尽可能对平台瓷片、附属设备和地面用彩条布铺垫和遮掩。

4）施工前办理工作票，施工脚手架搭设牢固,经过安全验收后才能使用。

5）施工工期必须遵照《施工网络计划》执行。

6）现场施工必须遵守现场管理制度，保证文明施工。

7）施工方在人员、设备及技术力量等方面具有承担本项目施工的能力，施工人员熟悉火力发电厂工作程序，熟练掌握《电业安全工作规程》，并能遵照规程进行施工；必须进行入厂安全教育，考试合格后方可进入现场施工，且只能在限定的施工区域内工作，施工人员必须配备手套，防尘口罩等劳动保护用品。

300MW机组发电机A级检修文件包1范围本指导书适用于300MW机组发电机A级检修工作2本指导书涉及的文件、技术资料和图纸下列文件中的条款通过本规范的引用而成为本规范的条款。

凡是注日期的引用文件，其随后所有的修改单或修订版均不适用于本规范，然而，鼓励根据本规范达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本规范。

发电机使用说明书及技术图纸3安全措施3.1严格执行《电业安全工作规程》。

3.2电气工作票已许可, 发电机油水系统隔离,发电机本体热工相关测点已拆除。

3.3解体前确认各项安全措施已全部执行，脚手架经过验收合格，各种起重工具检验合格，具备工程开工条件。

3.4所有工作人员对技术交底、安全措施交底、安全组织措施交底、岗位分工、危险点分析及控制预防措施均已熟悉并确认签字。

3.5检修设备区域设置好临时围栏，地面铺好胶皮。

向汽机、热工等相关部门班组发出开始检修通知。

3.6现场和工具柜工具、零部件放置有序，行车起吊，必须有专业人员指挥、监护。

3.7所带的常用工具、量具应认真清点，绝不许遗落在设备内。

3.8起吊重物前检查起重工具是否符合载荷要求。

起吊重物时,下面严禁有人站立或行走，吊装区域设置围栏。

高处工作时,工作人员应系好安全带，并将安全带系在牢固可靠的地方。

3.9当天检修任务结束后一定要将检修所用临时照明电源断开。

3.10参加检修的人员必须熟悉本作业指导书，并能熟记熟背本书的检修项目，工艺质量标准等。

3.11参加本检修项目的人员必需安全持证上岗，并熟记本作业指导书的安全技术措施。

3.12开工前召开专题会，对各检修参加人员进行组内分工，并且进行安全、技术交底。

4备品备件清单5现场准备及工器具5.1现场准备235.2工作准备☐ 检修作业现场地面按工作区域划分场地，属瓷砖地面全铺胶皮，做好作业区的物理隔离。

☐ 开工前组织工作成员学习作业文件，对成员进行分工，并进行安全和技术交底，工作组成员应熟知工作内容及危险点的控制措施，掌握本检修文件包全部内容。

300MW机组锅炉引风机A级检修文件包1本指导书涉及的资料和图纸下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件，其随后所有的修改单或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本标准。

2安全措施2.1严格执行《电业安全工作规程》。

2.2热工相关测点已拆除。

2.3锅炉停运，引风机有效隔离。

2.4清点所有专用工具齐全，检查合适，试验可靠。

2.5引风机检修时严禁损伤设备及其部件。

2.6现场工具柜工具、零部件放置有序，引风机拆下的零部件必须妥善保管好并作好记号以便回装。

2.7所带的常用工具、量具应认真清点，绝不许遗落在设备内。

2.8起吊重物前检查起重工具是否符合载荷要求。

2.9当天检修任务结束后一定要将检修所用照明电源断掉。

2.10参加检修的人员必须熟悉本作业指导书，并能熟记熟背本书的检修项目，工艺质量标准等。

2.11参加本检修项目的人员必需熟记本作业指导书的安全技术措施。

3备品备件准备4现场准备及工具4.1现场准备W14.2工作准备□工器具已准备完毕，材料、备品已落实。

□检修地面已经铺设防护胶片，场地已经完善隔离。

□作业文件已组织学习，工作组成员熟悉本作业指导书内容。

W24.3办理相关工作票□已办理工作票及开工手续。

□动火工作票办理完毕。

□检查验证工作票。

□工作人员的着装应符合《安规》要求,衣物中不准携带与工作无关的零星物件,带入的工具应做好记录,工作完须检查工具与记录是否相符。

H15检修工序及质量标准5.1引风机解体准备□拆卸与风机连接的管道、附件；□拆卸联轴器罩壳；□作好风机、电机对轮原始对应位置标记，拆开对轮螺栓，将电机移出。

5.2联轴器解体检修□拆下联轴器保护罩，松下联轴器螺母。

摆放整齐。

□测量对轮的轴向间隙与径向误差，记录好，并做好回装标记。

两对轮压片轴向间距39-41mm，轴向、径向误差不大于0.10mm。

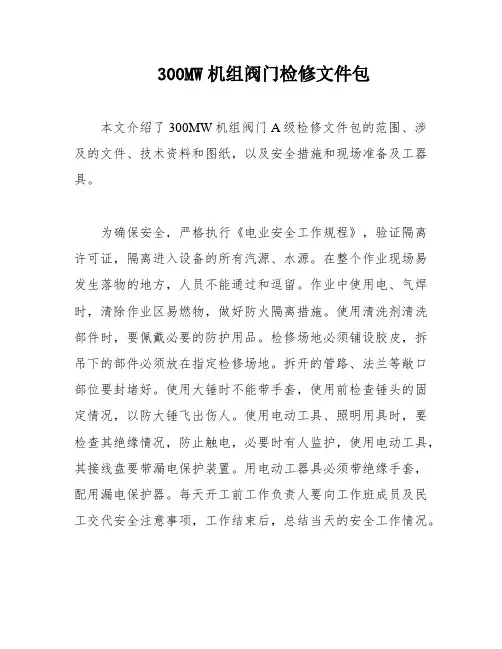

300MW机组阀门检修文件包本文介绍了300MW机组阀门A级检修文件包的范围、涉及的文件、技术资料和图纸，以及安全措施和现场准备及工器具。

为确保安全，严格执行《电业安全工作规程》，验证隔离许可证，隔离进入设备的所有汽源、水源。

在整个作业现场易发生落物的地方，人员不能通过和逗留。

作业中使用电、气焊时，清除作业区易燃物，做好防火隔离措施。

使用清洗剂清洗部件时，要佩戴必要的防护用品。

检修场地必须铺设胶皮，拆吊下的部件必须放在指定检修场地。

拆开的管路、法兰等敞口部位要封堵好。

使用大锤时不能带手套，使用前检查锤头的固定情况，以防大锤飞出伤人。

使用电动工具、照明用具时，要检查其绝缘情况，防止触电，必要时有人监护，使用电动工具，其接线盘要带漏电保护装置。

用电动工器具必须带绝缘手套，配用漏电保护器。

每天开工前工作负责人要向工作班成员及民工交代安全注意事项，工作结束后，总结当天的安全工作情况。

现场准备及工器具包括称规、梅花扳子、活扳子、撬辊、手锤、铜棒、扁铲、锉刀、平口改锥、刮刀、盘根钩子、研磨机、磨光机、线盘子等工具和材料。

其中，研磨砂纸、紫铜棒、石棉纸、白布、砂布、塑料布、松动剂、白布带、胶皮、钢丝刷、润滑脂等材料的规格型号单位数如上表所示。

在检修作业现场，需要铺好胶皮，做好物理隔离。

在开工前，应组织工作成员研究作业文件，对成员进行分工，并进行安全和技术交底。

工作组成员应该熟知工作内容及危险点的控制措施，掌握本作业指导书全部内容。

在办理相关工作票时，检修负责人与运行人员应共同确认工作票安全措施已执行，并检查验证工作票、试验票。

动火工作票办理完毕后，工作票终结，准备至下次检修。

在阀门检修中，需要拆除，清理保温阀门处于开启位置，并做好记号。

拆除操纵座架与阀壳、连接螺栓，吊出操纵座架。

清理、检查阀芯、阀座、密封圈接触及四合环槽，并测量有关间隙。

高温阀门有关部件及紧固件，应按金属监督条件规定，定期进行检验。

挖出填料，抽出阀杆，并清理，检查和测量有关间隙。

300MW机组一至六段抽汽逆止门A级检修文件包1适用范围本检修文件包适用于300MW机组机组一至六段抽汽逆止门A修工作2本检修文件包涉及的文件、技术资料和图纸2*300MW机组汽轮机组一至六段抽汽逆止门检修技术标准2*300MW机组汽轮机组一至六段抽汽逆止门图纸3安全措施3.1严格执行《电业安全工作规程》。

3.2验证隔离许可证，汽轮机停止运行，锅炉停止运行，主汽管道压力降为零。

3.3在整个作业现场易发生落物的地方，人员不能通过和逗留。

3.4每天开工前工作负责人向工作班成员及协议工交代安全注意事项。

4备品备件准备名称规格型号单位数量序号1 一段抽气逆止阀门盖密封垫φ240*230 个 12 二段抽气逆止阀门盖密封垫φ240*230 个 13 三段抽气逆止阀门盖密封垫φ300*280 个 14 四段抽气逆止阀门盖密封垫φ575*535 个 15 五段抽气逆止阀门盖密封垫φ465*435 个 16 六段抽气逆止阀门盖密封垫φ500*450 个 15现场准备及工器具5.1现场准备序号名称规格型号单位数量一工具1. 活扳手12寸把 12. 梅花扳手17—19 mm 把 13. 梅花扳手24—27 mm 把 14. 手锤 1.5磅把 15. 撬棍400mm 把 16. 铜棒Φ20×300 把 17. 倒链2T 个 18. 钢丝绳3"2米根 19. 钢丝绳扣3"0.8米根 110. 卡环M10 个 211. 扁铲把 112. 螺丝刀300mm 把 113. 游标卡尺200mm 把 114 百分表0-10mm 块 115 叉口扳手17—19 把 116 叉口扳手24—27 把 117 专用拔销器SCV 套 118 磁性表座块 1序号名称规格型号单位数量19 V型铁块 2二材料20 松动剂桶 121 高温润滑脂公斤0.522 三角油石根 223 石墨粉250g/包 4W15.2 工作准备□工器具已准备完毕，材料、备品已落实。

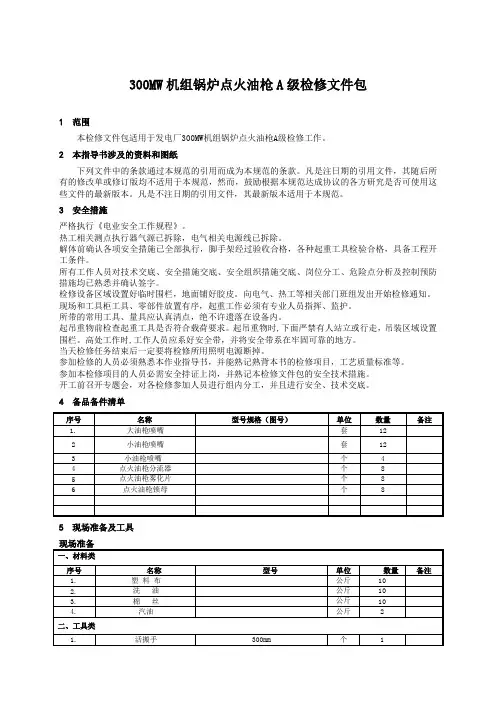

300MW机组锅炉点火油枪A级检修文件包1 范围本检修文件包适用于发电厂300MW机组锅炉点火油枪A级检修工作。

2 本指导书涉及的资料和图纸下列文件中的条款通过本规范的引用而成为本规范的条款。

凡是注日期的引用文件，其随后所有的修改单或修订版均不适用于本规范，然而，鼓励根据本规范达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本规范。

3 安全措施严格执行《电业安全工作规程》。

热工相关测点执行器气源已拆除，电气相关电源线已拆除。

解体前确认各项安全措施已全部执行，脚手架经过验收合格，各种起重工具检验合格，具备工程开工条件。

所有工作人员对技术交底、安全措施交底、安全组织措施交底、岗位分工、危险点分析及控制预防措施均已熟悉并确认签字。

检修设备区域设置好临时围栏，地面铺好胶皮。

向电气、热工等相关部门班组发出开始检修通知。

现场和工具柜工具、零部件放置有序，起重工作必须有专业人员指挥、监护。

所带的常用工具、量具应认真清点，绝不许遗落在设备内。

起吊重物前检查起重工具是否符合载荷要求。

起吊重物时,下面严禁有人站立或行走，吊装区域设置围栏。

高处工作时,工作人员应系好安全带，并将安全带系在牢固可靠的地方。

当天检修任务结束后一定要将检修所用照明电源断掉。

参加检修的人员必须熟悉本作业指导书，并能熟记熟背本书的检修项目，工艺质量标准等。

参加本检修项目的人员必需安全持证上岗，并熟记本检修文件包的安全技术措施。

开工前召开专题会，对各检修参加人员进行组内分工，并且进行安全、技术交底。

4 备品备件清单5 现场准备及工具W1工作准备□工器具已准备完毕，材料、备品已落实。

□检修地面已经铺设防护胶片，场地已经完善隔离。

□作业文件已组织学习，工作组成员熟悉本作业指导书内容。

W2办理验证相关工作票□已办理工作票及开工手续,检修设备已停运，安全措施已做。

□检查验证工作票。

□对协作单位发出通知。

□工作人员的着装和安全用具应符合《安规》要求。

300MW机组125JQ-15型胶球泵A级检修文件包1范围本检修文件包适用于300MW机组（125JQ-15型）胶球泵A级检修工作2本检修文件包涉及的文件、技术资料和图纸300MW机组（125JQ-15型）胶球泵设备技术标准。

300MW机组（125JQ-15型）胶球泵使用说明书。

300MW机组（125JQ-15型）胶球泵安装说明书及图纸。

3安全措施3.1严格执行《电业安全工作规程》。

3.2解体胶球泵前必须确认动力源已切断、系统可靠隔绝、泵体放水完毕等安全措施已经执行。

3.3拆开的管路、法兰等敞口部位要封闭好。

3.4使用大锤时，严禁单手操作、严禁戴手套操作，使用前检查锤头的固定情况，防止飞出伤人。

3.5使用电动工器具必须配用漏电保护器。

3.6使用电动工器具必须戴绝缘手套。

3.7高空作业应使用工具带、安全带或防坠器。

3.8检修现场严禁吸烟，一经发现严格处理。

3.9检修时所有工作人员要认真负责，杜绝带情绪和饮酒后作业。

3.10胶球泵回装前，应全面检查泵内部的所有检修工作全部结束，所有部件检修全部合格，内部机件全部清理干净。

3.11胶球泵回装时，认真检查泵内部无任何异物。

3.12每天开工前工作负责人向工作班成员及交代安全注意事项，工作结束后，总结当天的安全工作情况。

4备品备件准备备品备件规格型号单位数量序号1.机械密封125JQ-15 套 12.轴承6309 盘 33.六角梅花垫95*45*17㎜个 14.骨架油封FB70*45*12㎜个 25.O型密封圈125JQ-15 套 15现场准备及工器具5.1现场准备序号名称规格型号单位数量一工具1.活扳子12寸把 22.梅花扳手24-27mm 把 23.梅花扳手22-24mm 把 24.梅花扳子14-17mm 把 25.管钳子14寸把 16.撬棍500mm 把 27.铜棒Φ18×300mm 个 2序号名称规格型号单位数量8.扁铲把 2二量具9.V形铁块 210.游标卡尺300mm / 0.02mm 把 111.游标深度尺300mm/0.02mm 把 112.外径千分尺0～25 mm 把 113.百分表0～10mm 块 414.磁力表座个 415.塞尺200mm 把 1三材料16.白布1*1㎡米 517.油石块 218.砂纸300目张 519.青壳纸δ＝0.25mm 1000*1500 张 120.塑料布平方米 5W15.2工作准备□在检修作业现场地面铺好胶皮，做好作业区的物理隔离。
