混凝土表面应变片贴法

混凝土表面应变片贴法 Hessen was revised in January 2021
混凝土表面应变片贴法
1、打磨。

用220# — 400# 粒度范围的砂纸打磨构件混凝土表面，打磨区域
15*15cm（因为应变片规格*8.2cm），若表面光滑可免；
2、刷胶。

刷环氧胶（环氧：邻苯二甲酸二丁酯：乙二胺=100ml：15ml：9ml）
3、等待。

等胶干好，天气晴好，一天即好，天气阴冷，两天即好；
4、打磨。

在干好的环氧胶表面220# — 400# 粒度范围的砂纸打磨，打磨区域
15*15cm，打磨好之后在贴片处轻轻打出与贴片方向呈45度角的交叉条纹；
5、定位。

用 A3铅笔等在打磨好的区域准确画出应变片要贴的位置；
6、清洗。

用浸有丙酮的脱脂棉球清洗贴片处，直到棉球上看不见污渍为好，清
洗时一定要沿单一方向进行，不要来回交替擦洗；
7、贴片。

蘸取502胶，轻轻甩掉多余的胶液，然后将片子放于规定的粘贴位置
（必须准确放置在规定的位置），盖上一层聚四氟乙烯膜沿应变片轴线方向用手指滚压3~4次，排净气泡并挤出多余胶液，约1分钟后从无引线端慢慢揭下聚四氟乙烯膜，下次继续使用；
8、贴接线柱。

蘸取502胶，将接线柱对准贴在应变片须线下面；
9、焊线。

用20w电烙铁及60%*0.8m/m焊锡焊接；
10、打蜡。

用融化的蜡水均匀涂于应变片及接线柱表面；
11、贴纱布。

用环氧胶将纱布粘贴在应变片及接线柱上；
12、检测。

用万用表—电阻法（200w量程）检测，一般为123w左右。

简述应变片的粘贴方法应变片是一种常见的工程材料，用于测量和记录物体的形变和应力。

在实际应用中，应变片通常需要粘贴在被测物体的表面，以便进行测量。

本文将介绍应变片的粘贴方法，包括准备工作、粘贴步骤和注意事项。

一、准备工作在进行应变片粘贴前，需要进行一些准备工作，以确保粘贴效果和测量结果的准确性。

1.选择合适的应变片：根据实际需要和被测物体的特性，选择合适的应变片。

常见的应变片有金属应变片和电阻应变片。

金属应变片适用于高温、高应变的环境，而电阻应变片适用于一般环境下的应变测量。

2.清洁被测物体表面：使用酒精或其他清洁剂清洁被测物体表面，确保其干净无尘。

尤其是在粘贴金属应变片时，需要彻底清除油脂和污垢，以保证粘贴效果。

3.涂布导电胶粘剂：在被测物体表面涂布一层导电胶粘剂，以提高应变片与被测物体的粘结强度和电流传导性。

导电胶粘剂应均匀涂布，并充分干燥。

二、粘贴步骤在准备工作完成后，可以进行应变片的粘贴。

下面是一般的粘贴步骤：1.确定应变片位置：根据测量需求和被测物体的应变分布情况，确定应变片的粘贴位置。

通常选择在被测物体的表面上平均分布，以获得更准确的测量结果。

2.涂布导电胶粘剂：在应变片背面涂布一层导电胶粘剂，以提高应变片与被测物体的粘结强度和电流传导性。

导电胶粘剂应均匀涂布，并充分干燥。

3.粘贴应变片：将涂有导电胶粘剂的应变片贴在被测物体的表面上，用适当的压力使其紧密贴合。

注意避免产生气泡和松动现象，以免影响测量结果的准确性。

4.固定应变片：在粘贴完成后，使用胶带或其他固定物将应变片固定在被测物体上，以防止其脱落或移位。

固定方法应简单可靠，并不影响应变片的测量性能。

三、注意事项在进行应变片粘贴时，需要注意以下事项，以确保粘贴效果和测量结果的准确性。

1.避免应变片的受力：应变片在粘贴后，应尽量避免外力的作用，以免影响测量结果。

在进行应变测量时，应保持被测物体的稳定，避免发生剪切、扭转等变形，以保证测量结果的准确性。

桥梁静载试验中应变片的粘贴1 引言在做桥梁静载试验的过程中，因为静载试验中桥梁的应变是靠应变片来进行传递的，所以应变片粘贴质量的好坏具有举足轻重的作用，它将直接影响测量的结果。

有时可能因为某些主要测点的应变片失效而导致测量工作失败，因此必须熟练掌握粘贴技术，以保证测量结果的准确性和可靠性。

2 应变片的选取选用应变片时应根据应变片的初始参数及试件的受力状态、应变梯度、应变性质、工作条件、测试精度等要求进行综合考虑，对于一般的结构试验可采用120Ω纸基金属丝应变片就可满足试验要求，其标距可结合试件的材料来选定，如钢材通常采用5~20mm，混凝土则用40~150mm，石材用20~40mm。

对于有特殊要求的还应该选用特种应变片，如低温应变片、高温应变片、疲劳寿命片、裂纹探测片、应力片以及适合在高压、核辐射、强磁场等条件下使用的应变片。

3 应变胶的性能、种类及选取应变胶应能可靠的将试件的应变传递到应变片的敏感栅上，其线性滞后、零飘、蠕变等特性在一定程度上影响着应变片的一些工作性能。

对应变胶性能的要求是:粘结强度高(剪切强度一般不低于3~4MPa)，电绝缘性能好，化学稳定性及公艺性好；在特殊条件下还要考虑一些其他要求，如耐高温、耐老化、耐介质(油、水、酸和碱)等。

目前常用的应变胶分为有机胶和无机胶两类，常温下用有机胶，无机胶则用于高温应变片的粘贴。

常规桥梁试验粘贴应变片的应变胶一般为快干胶和热固性树脂胶。

常用的501快干胶和502快干胶是借助于空气中微量水分的催化作用而迅速聚合固化而产生粘结强度的，该类胶的粘结强度能满足桥梁应变测试的要求。

但应该注意，随着生产厂家产品质量的优劣和存放时间的长短，快干胶的粘结强度差别很大。

通常，快干胶应在低温、干燥和避光的条件下保存。

环氧树脂胶是热固性树脂胶中常用的一种，它是靠分子聚合反应而固化、产生粘结强度的，有较高的剪切强度和防水性能、电绝缘性能。

它的主要成分是环氧树脂，并酌量加入固化剂和增韧剂等配制而成。

应变片的粘贴方法及步骤应变片的粘贴是传感器制作的重要环节，应变片的粘贴质量直接影响数据测量的准确性。

为制作符合产品质量要求的传感器，规定应变片粘贴的方法和步骤如下：应变片粘贴的工序主要包括：试件的表面处理，应变片的粘贴、干燥，导线的焊接和固定，应变片的防潮处理和质量检验。

1应变片粘贴前的准备工作。

1.1应保证所粘贴的平面光滑、无划伤，面积应大于应变片的面积。

1.2应变片应平整、无折痕，不能用手和不干净的物体接触应变片的底面。

1.3粘贴所使用物品有：试件、电阻应变片、数字万用表、台钳、镊子、专用夹具、热风机、烙铁、焊锡丝、棉签、应变计粘贴剂、丙酮、无水酒精、704硅胶。

1.4将台钳固定到桌子上，把试件用台钳加紧。

2粘贴步骤2.1试件的表面处理用沾有无水酒精和丙酮的棉签反复擦拭贴片部位，直至棉签不再变黑为止，确保贴片部位清洁。

2.2应变片的粘贴在贴片部位和应变片的底面上均匀的涂上薄薄一层应变计粘贴剂。

待粘贴剂变稠后，用镊子轻轻夹住应变片的两边，贴在在试件的贴片部位。

在应变片上覆盖一层聚氯乙烯薄膜，用手指顺着应变片的长度方向用力挤压，挤出应变片下面的气泡和多余的胶水。

用手指压紧，直到应变片与试件紧密粘合为止。

松开手指，使用专用夹具将应变片和试件夹紧。

注意按住时不要使应变片移动，轻轻掀开薄膜检查有无气泡、翘曲、脱胶等现象，否则需重贴。

注意粘贴剂不要用得过多或过少，过多则胶层太厚影响应变片性能，过少则粘结不牢不能准确传递应变。

2.3应变片的干燥应变片粘贴好后应有足够的粘结强度以保证与试件共同变形。

此外，应变计和试件间应有一定的绝缘度，以保证应变读数的稳定。

因此，在贴好片后就需要进行干燥处理，用热风机进行加热干燥，烘烤4个小时，烘烤时应适当控制距离和温度，防止温度过高烧坏应变片。

2.4导线的焊接和固定将引出线焊接在应变片的接线端。

在应变片引出线下，贴上胶带纸，以免应变计引出线与被测试件接触造成短路。

焊接时注意防止假焊，焊完后用万用表在导线另一端检查是否接通。

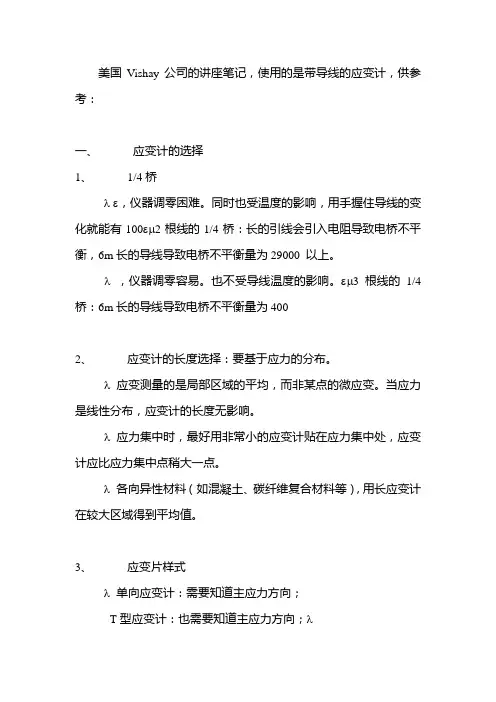

美国Vishay公司的讲座笔记，使用的是带导线的应变计，供参考：一、应变计的选择1、1/4桥λε，仪器调零困难。

同时也受温度的影响，用手握住导线的变化就能有100εμ2根线的1/4桥：长的引线会引入电阻导致电桥不平衡，6m长的导线导致电桥不平衡量为29000 以上。

λ，仪器调零容易。

也不受导线温度的影响。

εμ3根线的1/4桥：6m长的导线导致电桥不平衡量为4002、应变计的长度选择：要基于应力的分布。

λ应变测量的是局部区域的平均，而非某点的微应变。

当应力是线性分布，应变计的长度无影响。

λ应力集中时，最好用非常小的应变计贴在应力集中处，应变计应比应力集中点稍大一点。

λ各向异性材料（如混凝土、碳纤维复合材料等），用长应变计在较大区域得到平均值。

3、应变片样式λ单向应变计：需要知道主应力方向；T型应变计：也需要知道主应力方向；λ三片应变花：不知道主应力方向时，可随意贴，通过计算可得出最大最小主应力和方向。

λ剪切式应变计：用于剪切和扭转。

λ4、应变计电阻选择常用的有120Ω、350Ω和1000Ω。

电阻120Ω350Ω优点应变计尺寸小电流低，发热功率低成本稍低可大电压激励，信号噪声小疲劳寿命更佳导线的电阻影响更小电池供电更长5、激励电压适当提高激励电压可提高测量的信噪比。

但激励电压太高时，流过应变计的电流会发热，导致应变计电阻变化而产生热输出。

以下情况可使用高的激励电压：大应变片，散热好；λ大阻值应变片（小电流，发热功率小）λλ容易散热的材料（如铝材料，可用10V的激励电压）二、应变计的安装过程以下的安装过程是在研讨会上进行演示，并实际动手照此程序进行操作。

它是以VMM公司的产品为基础的，具有一定的参考意义。

1、去污剂CSM-2喷到纱布上，擦测试零件，去除油污。

2、用320GRIT的砂纸，在粘贴面来回打磨12次。

白纸垫在零件下面。

3、在贴应变片处涂ConditionerA调节剂，再用320GRIT的砂纸，在测量面来回打磨12次。

钢筋或混凝土应力应变测试在建筑工程领域，钢筋和混凝土是两种最为常见且至关重要的材料。

为了确保建筑物的结构安全和稳定性，对钢筋和混凝土的应力应变进行准确测试是必不可少的环节。

钢筋和混凝土在承受荷载时会发生变形，其内部产生的应力和应变情况直接关系到结构的承载能力和耐久性。

应力是指材料单位面积上所承受的力，而应变则是材料在受力作用下产生的变形量与原始长度的比值。

通过对钢筋或混凝土应力应变的测试，可以了解材料的力学性能，评估结构的工作状态，为设计和施工提供重要的依据。

目前，常用的钢筋应力应变测试方法主要有电阻应变片法、光纤光栅传感器法和振弦式传感器法等。

电阻应变片法是一种较为传统且应用广泛的测试方法。

电阻应变片通常由很薄的金属箔片制成，其电阻值会随着应变的变化而发生改变。

将电阻应变片粘贴在钢筋表面，当钢筋受力产生应变时，应变片的电阻值也会相应改变。

通过测量电阻值的变化，并结合相关的计算公式，就可以得到钢筋的应变值。

然后，根据钢筋的弹性模量，进一步计算出应力值。

这种方法操作相对简单，但对粘贴工艺要求较高，且应变片容易受到外界环境的影响。

光纤光栅传感器法则是一种较为先进的测试技术。

光纤光栅是在光纤中写入的周期性折射率分布结构，当外界应变发生变化时，光纤光栅的反射波长会发生漂移。

通过检测反射波长的变化，就可以实现对应变的测量。

光纤光栅传感器具有精度高、抗干扰能力强、可实现分布式测量等优点，但成本相对较高，安装和调试也较为复杂。

振弦式传感器法是利用钢弦的振动频率与张力之间的关系来测量应力。

当钢筋受力时，传感器内的钢弦张力发生变化，导致其振动频率改变。

通过测量钢弦的振动频率，就可以计算出钢筋所受的应力。

这种方法具有稳定性好、长期可靠性高等优点，但测量精度相对较低。

混凝土应力应变测试方法与钢筋有所不同。

常见的有埋入式应变计法、表面粘贴应变片法和超声波法等。

埋入式应变计法是在混凝土浇筑前将应变计埋入预定位置。

当混凝土硬化并受力后，应变计可以直接测量其内部的应变。

锚下预应力检测技术在现代工程建设中，预应力结构凭借其独特的优势得到了广泛应用。

而锚下预应力作为预应力结构中的关键部分，其质量的优劣直接关系到整个结构的安全性和耐久性。

因此，锚下预应力检测技术的重要性不言而喻。

锚下预应力是指在预应力构件中，通过锚固装置将预应力筋的拉力传递到混凝土中的力。

它的存在使得混凝土构件在承受荷载之前就预先处于受压状态，从而提高了构件的承载能力和抗裂性能。

然而，由于施工工艺、材料质量以及外部环境等因素的影响，锚下预应力可能会出现损失或不均匀分布的情况，这就给结构的安全带来了潜在的隐患。

目前，常用的锚下预应力检测技术主要包括以下几种：一、油压千斤顶法油压千斤顶法是一种传统且较为直接的检测方法。

其原理是通过在锚具外安装千斤顶，对预应力筋进行再次张拉，测量千斤顶的拉力和预应力筋的伸长量，然后根据相关公式计算出锚下预应力的大小。

这种方法的优点是操作简单、直观，但缺点是需要对结构进行局部破坏，而且测量结果容易受到千斤顶精度和操作人员经验的影响。

二、压力传感器法压力传感器法是在锚垫板与锚具之间安装压力传感器，直接测量锚下压力。

该方法能够实时监测锚下预应力的变化，准确性较高，但压力传感器的安装较为复杂，成本也相对较高。

三、应变片法应变片法是将应变片粘贴在预应力筋或混凝土表面，通过测量应变来推算锚下预应力。

这种方法具有较高的精度，但应变片的粘贴工艺要求较高，而且容易受到外界环境的干扰。

四、超声波法超声波法是利用超声波在预应力筋中的传播特性来检测锚下预应力。

当预应力筋受到拉力作用时，其内部的应力分布会发生变化，从而影响超声波的传播速度和波幅。

通过测量这些参数的变化，可以间接推算出锚下预应力的大小。

超声波法具有无损检测的优点，但检测结果的准确性受到多种因素的影响，如预应力筋的材质、直径等。

五、磁通量法磁通量法是基于铁磁性材料的磁弹效应来检测锚下预应力的。

当预应力筋受到拉力作用时，其磁导率会发生变化，通过测量磁通量的变化来计算锚下预应力。

应变⽚粘贴指南-混凝⼟
混凝⼟构件应变⽚粘贴指南
1、试件表⾯处理
1)如果表⾯⾮常粗糙，贴⽚处先⽤打磨机（或者⾓向磨光机）分别安装粗纱纸盘和细砂纸盘打磨平整.
2)然后接着⽤酒精棉球或丙酮液体反复擦洗贴处，直到棉球⽆⿊迹为⽌。

表⾯处理好的混凝⼟构件
2、应变⽚粘贴
1）这时⽤AB胶按照1:1的⽐例、掺⼊适量的⽔泥搅拌均匀后涂抹到混凝⼟表⾯，使其能将混凝⼟表⾯的空洞和裂纹完全填补均匀。

2）把要粘贴的位置划好标记，应变⽚放置在测量位置，然后⽤塑料薄膜覆盖在应变⽚上，压挤，把⽓泡挤出来，否则会影响测量结果的准确性。

贴好的应变⽚
3）5分钟后，AB胶初步凝固，可以把覆盖的塑料薄膜慢慢揭起来。

则应变⽚贴⽚完成。

第1篇一、实验目的本实验旨在研究混凝土在不同动态载荷作用下的力学性能，包括抗压强度、抗拉强度、抗剪强度等，以期为混凝土结构设计提供理论依据。

二、实验原理混凝土动态性能实验主要基于霍普金森压杆（SHPB）试验方法。

SHPB试验方法是一种非破坏性试验方法，通过高速加载使试件在极短时间内承受高应变率下的动态载荷，从而研究混凝土在不同动态载荷作用下的力学性能。

三、实验材料1. 混凝土试件：采用C30级混凝土，试件尺寸为100mm×100mm×100mm，分别进行抗压、抗拉、抗剪试验。

2. 加载设备：霍普金森压杆试验机，加载速度范围为10～100m/s。

3. 测量设备：高速数据采集系统、应变片、力传感器等。

四、实验步骤1. 准备试件：将混凝土试件切割成100mm×100mm×100mm的立方体，试件表面磨光，确保试件尺寸和形状符合要求。

2. 安装试件：将试件放置于试验机的加载平台上，确保试件中心与加载平台中心对齐。

3. 连接传感器：将应变片和力传感器安装在试件上，确保传感器与试件连接牢固。

4. 设置试验参数：根据试验要求设置加载速度、应变率等参数。

5. 进行试验：启动试验机，使试件在高速加载下承受动态载荷，记录试验数据。

6. 数据处理与分析：对试验数据进行处理和分析，得出混凝土在不同动态载荷作用下的力学性能。

五、实验结果与分析1. 抗压强度实验结果表明，C30级混凝土在不同动态载荷作用下的抗压强度随应变率的增加而降低。

在应变率为10m/s时，抗压强度为50.2MPa；在应变率为100m/s时，抗压强度为45.6MPa。

这说明混凝土在高速加载下抗压强度有所降低，且应变率对其抗压强度有显著影响。

2. 抗拉强度实验结果表明，C30级混凝土在不同动态载荷作用下的抗拉强度随应变率的增加而降低。

在应变率为10m/s时，抗拉强度为2.8MPa；在应变率为100m/s时，抗拉强度为2.5MPa。

有效预应力的检测在现代工程领域，预应力技术被广泛应用于桥梁、高层建筑、大跨度屋盖等结构中，以提高结构的承载能力、抗裂性能和耐久性。

而有效预应力的大小直接关系到预应力结构的安全性和可靠性，因此，对有效预应力进行准确检测至关重要。

有效预应力是指在预应力结构中，经过各种损失后实际存在于预应力筋中的应力值。

由于预应力损失的影响因素众多，如预应力筋与管道之间的摩擦、锚具变形、钢筋松弛、混凝土收缩和徐变等，使得有效预应力的检测变得较为复杂。

目前，常用的有效预应力检测方法主要包括以下几种：一、油压表法油压表法是通过测量预应力筋张拉时千斤顶油缸内的油压来推算预应力筋的张拉力。

这种方法操作简单，但精度相对较低，容易受到油压表精度、千斤顶内摩阻等因素的影响。

而且，油压表法只能在预应力筋张拉过程中进行检测，无法对已建成结构中的有效预应力进行检测。

二、应变片法应变片法是在预应力筋表面粘贴应变片，通过测量预应力筋在受力时的应变来计算其应力。

这种方法精度较高，但需要在预应力筋施工过程中进行安装，对施工工艺要求较高，且应变片的粘贴质量和耐久性也会影响检测结果。

三、磁通量法磁通量法是基于铁磁材料的磁弹效应，通过测量预应力筋在磁场中的磁通量变化来推算预应力筋的应力。

该方法适用于钢绞线等预应力筋的检测，具有非接触、可重复测量等优点，但设备较为昂贵，检测操作相对复杂。

四、超声波法超声波法是利用超声波在预应力筋中的传播速度与应力之间的关系来检测有效预应力。

通过测量超声波在预应力筋中的传播时间和波速，可以计算出预应力筋的应力。

然而，超声波法容易受到钢筋周围混凝土质量、钢筋锈蚀等因素的干扰，影响检测精度。

五、拉脱法拉脱法是通过对预应力筋进行局部拉脱试验，测量拉脱过程中的力和位移，从而计算出预应力筋的有效预应力。

这种方法属于局部破损检测，会对结构造成一定的损伤，一般适用于小型构件或对结构安全性影响较小的部位。

在实际工程中，选择合适的有效预应力检测方法需要综合考虑多种因素，如结构的类型、施工条件、检测精度要求、经济性等。

预应力梁锚下有效预应力的快速检测方法分析在现代建筑和桥梁工程中，预应力梁因其能够提高结构的承载能力、减小裂缝和变形等优点而得到广泛应用。

然而，要确保预应力梁的安全性和可靠性，准确检测锚下有效预应力至关重要。

锚下有效预应力不足可能导致结构性能下降，甚至引发安全事故；而过大的预应力则可能造成材料浪费和结构的不利影响。

因此，寻找快速、准确且可靠的检测方法成为了工程领域的重要研究课题。

目前，常见的预应力梁锚下有效预应力检测方法主要包括：一、油压表法油压表法是一种传统且较为直接的检测方法。

在预应力施加过程中，通过安装在千斤顶油路中的油压表测量压力，并结合千斤顶的活塞面积计算出施加的预应力大小。

这种方法操作相对简单，但精度容易受到油压表精度、千斤顶摩阻以及油路泄漏等因素的影响。

而且，油压表法只能在施工过程中进行检测，对于已经建成的预应力梁难以实施。

二、应变片法应变片法是通过在预应力筋或混凝土表面粘贴应变片，测量其在预应力作用下的应变，然后根据材料的力学性能计算出预应力大小。

该方法具有较高的精度，但安装应变片的过程较为复杂，需要专业人员操作，且应变片容易受到外界环境的干扰，影响测量结果的准确性。

三、超声波法超声波法是利用超声波在预应力筋中的传播速度与预应力大小之间的关系来进行检测。

当预应力筋受到拉伸时，其内部的微观结构发生变化，从而导致超声波传播速度的改变。

通过测量超声波的传播速度，可以推算出锚下有效预应力。

这种方法具有无损检测的优点，但检测结果的准确性受到多种因素的影响，如预应力筋的材质、直径、混凝土的质量等。

四、磁弹法磁弹法是基于铁磁性材料在磁场中磁导率随应力变化的特性来检测预应力。

预应力筋通常为钢绞线，具有铁磁性。

通过在预应力筋表面施加磁场，并测量磁导率的变化，可以间接得到预应力的大小。

磁弹法具有快速、非接触测量的优点，但对于复杂的现场环境和多根预应力筋的情况，测量结果可能会受到干扰。

近年来，一些新的快速检测方法也逐渐崭露头角：一、光纤光栅法光纤光栅传感器具有体积小、精度高、抗干扰能力强等优点。

混凝土桥梁有效预应力检测及混凝土桥梁在现代交通基础设施中扮演着至关重要的角色，其安全性和耐久性直接关系到交通运输的畅通和人民生命财产的安全。

而有效预应力是保证混凝土桥梁结构性能的关键因素之一，因此对混凝土桥梁有效预应力的检测至关重要。

一、混凝土桥梁有效预应力的重要性有效预应力的存在可以提高混凝土桥梁的承载能力，减少裂缝的产生和发展，增强结构的刚度和稳定性，从而延长桥梁的使用寿命。

如果有效预应力不足，桥梁可能会在使用过程中出现过大的变形、裂缝扩展甚至结构破坏；反之，如果有效预应力过大，可能会导致混凝土局部受压破坏，同样影响桥梁的安全性和耐久性。

二、常见的混凝土桥梁有效预应力检测方法1、反拉法反拉法是一种直接测定预应力筋实际张拉力的方法。

通过在已经张拉锚固的预应力筋上施加反向拉力，测量其在不同拉力下的伸长量，根据胡克定律计算出预应力筋的实际张拉力。

这种方法直观、准确，但操作较为复杂，对桥梁结构有一定的损伤。

2、超声波法超声波在预应力混凝土结构中的传播速度与混凝土的应力状态有关。

通过测量超声波在预应力筋附近混凝土中的传播速度，可以推算出混凝土的应力，进而评估有效预应力。

该方法无损、操作简便，但测试结果受多种因素影响，准确性相对较低。

3、磁通量法磁通量法是基于铁磁性材料的磁特性与应力之间的关系来检测有效预应力的。

在预应力筋上缠绕感应线圈，通过测量磁通量的变化来确定预应力筋的应力。

这种方法适用于钢绞线等磁性材料制成的预应力筋，但设备较为昂贵。

4、应变片法在混凝土表面或预应力筋上粘贴应变片，测量在荷载作用下的应变变化，从而推算出有效预应力。

应变片法精度较高，但安装和测量过程较为繁琐，且容易受到环境因素的干扰。

三、检测过程中的影响因素及应对措施1、材料性能的差异混凝土的弹性模量、预应力筋的材质和规格等都会影响检测结果。

在检测前，应准确测定这些材料的性能参数，并在计算中予以考虑。

2、施工质量的影响如预应力筋的定位偏差、管道压浆不密实等施工质量问题，可能导致有效预应力分布不均匀。

根据此次试验，总结出钢筋中埋置应变片粘贴技巧及注意事项。

一、所需材料：1.应变片2.应变片端子(上述两样在网上购买，我们学校一般采用浙江黄岩测试仪器厂的应变片，钢筋应变片一半为3mm×2mm) 3.502胶水、703胶水、914胶水（根据经验，120个片子大约需要5管502，6管703，6管914）4.焊枪、焊锡、焊锡膏（3和4可以在石桥铺渝州交易城买到，其中703胶水叫做硅橡胶，914胶水叫做A、B胶）5.纱布、酒精、棉花（可以在药店买到）6.电线7.砂轮机8.卷尺9.扎丝（可以不用）10.剪刀、透明胶、标签纸11.排插、万用表12.垃圾袋13.砂轮机片14.剥线钳15.美工刀二、粘贴步骤：1.用尺子量出需要粘贴应变片的部位，并用粉笔标记2.用砂轮机在标记处砂出一块较为平整的钢筋段3.用502粘贴应变片4.将端子用焊锡焊好并裁剪5.用502粘贴端子，要靠近应变片6.将应变片的线与端子用焊锡焊接好7.将电线与端子焊接起来8.涂抹703胶水9.待胶水干后（大约1-2小时），搅拌914胶水（A、B混在一起）用木棒将914涂抹在应变片上10.待914干后，将线捋顺，同一根应变片的打结，沿着钢筋走线，让线从合适的地方穿出构件11.贴标签，检查应变片是否损坏12.套上垃圾袋，用胶带粘好13.浇筑混凝土三、注意事项：1. 最好不要再贴片前绑扎钢筋，否则会很难定位2. 线尽量不要从同一个位置引出，因为过多的线走在钢筋上会导致钢筋粘结不利，因此注意走线时，尽量让梁上的线从梁段引出，柱上的线从柱引出3. 标签最好在最后裁剪，并用胶带多缠几圈，保证标签不会浸水，不会脱落4. 电线的长度要计算好，最好有区分度，以便最后贴标签的时候能快速找到电线。

应变片粘贴的基本过程好啦，今天咱们聊聊应变片的粘贴过程，听着简单，但里面的学问可不小！你要知道，这应变片就像是材料的“小侦探”，它能在表面微小的变化中察觉到压力、温度等的变化，帮你“洞察”物体的状态。

把它粘上去，看似是个小事，实则是一个大工程！不信？我就给你讲讲，这过程怎么走。

咱们要做好准备工作。

这就像做饭之前要先备好所有食材。

你别光想着拿个胶水就上了，得先看看待粘贴的表面干不干净，要是上面有油污，灰尘啥的，那贴上去肯定不牢固。

别小看这个步骤，你要是没处理好，胶水粘在了表面上，等时间一长，能掉下来，想想都可怕。

所以，得拿点酒精啥的把表面擦得亮亮的，擦到不剩一点杂质为止。

好比是你做菜前得先把菜洗干净一样，细心点，成品更好。

咱们得选个合适的位置来粘贴。

这就好比你在墙上挂画，得选个地方，挂得正，挂得稳。

要是选错了，粘了之后不仅不准确，时间一长也不耐用。

所以，选位置可是关键。

别光顾着粘个地方就算了，测量一下、对齐一下，看看角度，确保它粘得又稳又准。

这个时候，你得拿个尺子或者定位装置，别以为手感准，给它点儿严谨度。

再说了，精确一点，结果才能靠谱。

然后，你得准备好胶水。

哎，说到这，胶水也有讲究！别随便拿个普通胶水就来，这可是有技术含量的事儿。

得选专门的应变片胶水，它那黏性和耐用性才合适。

你要是随便拿个白胶啥的，结果可想而知，粘不了多久就散架了。

所以这事儿得用心，咱可不能马虎。

然后，胶水也别涂得太厚，薄薄一层就行，太厚了可能影响应变片的性能。

就像涂口红，不想涂成“厚涂”那样，薄薄一层，既美观又不失功能。

胶水涂好后，得把应变片小心地粘上去。

这个过程中，你可得小心点，轻轻地放上去，不要搞砸了。

粘得不平整或者没有对齐，结果会直接影响测量数据。

你想想，一块应变片如果没粘平，那它感受到的应力就不均匀，测出来的结果肯定不准确。

这就像你开车，如果方向盘不正，哪儿都不对劲，不舒服。

小心一点，轻轻贴下去，保证它位置对，完全贴合。

混凝土测试应变片用途混凝土测试应变片（Concrete strain gauge）是一种用于测量混凝土结构在变形过程中产生的应变的仪器。

它的主要作用是监测和评估混凝土结构在使用和荷载作用下的变形情况，为结构设计、施工和维护提供重要的数据支持。

混凝土测试应变片通常由金属箔、绝缘薄膜和电缆组成。

它的工作原理是通过变形时金属箔片的应变敏感性，来测量混凝土结构的应变。

在安装混凝土测试应变片之前，通常需要在混凝土表面涂布适当的胶粘剂，以确保应变片与混凝土的粘结牢固。

混凝土测试应变片的主要用途如下：1. 结构健康监测：混凝土测试应变片可以监测和记录混凝土结构在使用过程中的变形情况，通过分析应变数据可以评估结构的健康状况。

例如，在大型桥梁、高楼和地铁隧道等工程中，可以通过安装应变片来实时监测结构的变形情况，提前发现潜在的安全隐患，采取相应的维修和加固措施。

2. 结构设计验证：在设计混凝土结构时，需要根据预计的荷载和使用条件，对结构进行强度和稳定性分析。

混凝土测试应变片可以在实际加载条件下测量结构的应变，为结构设计验证提供准确的数据。

这样可以确保结构的安全性和可靠性，减少设计风险。

3. 施工质量控制：在混凝土结构的施工过程中，混凝土测试应变片可以用于监测施工质量。

通过测量混凝土的应变，可以评估混凝土的收缩和膨胀情况，检测混凝土裂缝的形成和扩展情况，及时采取措施避免结构的损坏和缺陷。

此外，还可以通过应变片对混凝土的硬化过程进行监控和控制，确保施工工艺的合理性和一致性。

4. 结构维护和管理：混凝土测试应变片可以用于长期结构维护和管理。

通过定期对混凝土结构的应变进行监测，可以判断结构是否存在变形和龟裂等问题。

并根据监测结果制定相应的维护计划，及时维修和加固结构，延长结构的使用寿命。

总而言之，混凝土测试应变片是一种重要的工具，用于测量混凝土结构在变形过程中产生的应变。

它在结构健康监测、结构设计验证、施工质量控制和结构维护管理等方面都起着关键作用。

实验六电阻应变片的粘贴及防潮技术一、实验目的1．了解应变片选取的原则及质量鉴别方法；2．掌握应变片的粘贴技术，学会防潮层的制作；二、仪器和设备1．电阻应变片（型号：3mm×2mm；灵敏系数：）、连接端子、连接导线；2．惠斯登电桥、放大镜、高阻表；3．万能试验机、静态电阻应变仪、螺丝刀；4．打磨机、砂布、铅笔；5．丙酮（或无水酒精）、药棉、镊子；6．剥线钳、剪刀、白胶布、绝缘胶布；7．502胶水（或环氧树脂）、塑料膜；8．直尺、游标卡尺。

三、试验步骤（一）检查应变片的外观质量及测量应变片的阻值1．外观检查用放大镜检查片内有无锈斑、霉点等缺陷。

2．测量阻值用惠斯登电桥测量阻值，同一测区的阻值相差不得超过±Ω，否则不易预调平衡。

（二）测量钢筋截面尺寸用游标卡尺在中截面两个互相垂直的方向上测量钢筋截面尺寸，取平均值。

（三）测点打磨、定位及清洗1．打磨用磨光机或砂布磨光钢筋中点处的表面，光洁度要求达到∆6左右。

2．测点定位在钢筋中点处两侧对答称位置上沿钢筋轴向和横向画出线，定出贴片方位，。

3．清洗用镊子夹浸有丙酮或无水酒精的药棉将贴片位置及周边清洗干净，直到棉花上无污垢为止。

（四）应变片的粘贴、焊接及防护1．涂胶用手捏住应变片引出线，在其背面均匀涂抹一层胶水，然后放在测点上，迅速调整应变片的位置，使其对准方向线。

2．滚压在应变片上覆盖小片塑料薄膜，用手指轻轻滚压，挤出多余胶水和气泡。

注意：按压时不要使应变片位置移动。

3．轻按用手指轻按1～2分钟，待胶水初步固化后即可松手。

粘贴质量好的应变片应是胶层均匀，位置准确。

4．贴连接端子粘贴连接端子的方向同前1～3。

注意：端子和应变片之间不留空隙。

5．干燥（1）自然干燥当气温较高，相对湿度较低时，可自然干燥，时间一般一天左右。

（2）人工干燥用红外线灯烘烤或用电吹风干燥，温度不要高于50℃，避免骤热。

6．焊接（1）焊接将应变片引出线焊在连接端子上，然后焊导线，导线要编号，捆扎牢固、焊点光滑丰满，没有虚焊。

混凝土表面应变片混凝土表面应变片是一种用于测量混凝土结构变形的传感器。

它通常由薄膜材料制成，可以贴附在混凝土表面上。

混凝土结构在受到外力作用时，会发生变形，而应变片可以通过测量混凝土表面的变形来反映结构的应变情况。

混凝土表面应变片的主要作用是监测混凝土结构的应变情况，从而评估结构的稳定性和安全性。

它广泛应用于各种混凝土结构的监测和评估工作中，如桥梁、建筑物、水坝等。

通过对混凝土表面应变片的测量，可以及时了解结构的变形情况，发现潜在的问题，并采取相应的措施进行修复和加固，以确保结构的安全运行。

混凝土表面应变片的工作原理是基于电阻应变测量的原理。

应变片上通常有一层导电材料，当混凝土结构发生变形时，导电材料也会发生应变，从而导致电阻值的变化。

通过测量电阻值的变化，可以计算出混凝土结构的应变值。

一般情况下，混凝土表面应变片的灵敏度较高，能够测量出微小的变形，因此可以提供准确的应变数据。

混凝土表面应变片的安装和使用相对简单。

在安装时，首先需要清洁混凝土表面，以确保应变片能够牢固地贴附在表面上。

然后，将应变片粘贴在需要监测的位置，确保其与混凝土表面紧密贴附。

在使用过程中，可以通过连接电缆将应变片与数据采集系统相连，实时监测混凝土结构的应变情况。

数据采集系统可以记录和分析应变数据，以便进行结构的评估和判断。

混凝土表面应变片的使用具有许多优点。

首先，它可以实时监测混凝土结构的应变情况，提供准确的数据支持，有助于及时发现结构的变形和损伤。

其次，安装和使用相对简单方便，不需要对混凝土结构进行破坏性改造。

此外，混凝土表面应变片的成本相对较低，适用于各种规模的工程项目。

然而，混凝土表面应变片也存在一些限制。

首先，应变片只能测量混凝土表面的变形情况，无法直接测量结构内部的应变情况。

其次，应变片的安装位置和数量需要根据具体的工程要求进行选择，不同位置和数量可能会对测量结果产生影响。

此外，应变片的寿命有限，需要定期更换和维护。
