[新版]混凝土表面应变片贴法.doc

简述应变片的粘贴方法应变片是一种常见的工程材料，用于测量和记录物体的形变和应力。

在实际应用中，应变片通常需要粘贴在被测物体的表面，以便进行测量。

本文将介绍应变片的粘贴方法，包括准备工作、粘贴步骤和注意事项。

一、准备工作在进行应变片粘贴前，需要进行一些准备工作，以确保粘贴效果和测量结果的准确性。

1.选择合适的应变片：根据实际需要和被测物体的特性，选择合适的应变片。

常见的应变片有金属应变片和电阻应变片。

金属应变片适用于高温、高应变的环境，而电阻应变片适用于一般环境下的应变测量。

2.清洁被测物体表面：使用酒精或其他清洁剂清洁被测物体表面，确保其干净无尘。

尤其是在粘贴金属应变片时，需要彻底清除油脂和污垢，以保证粘贴效果。

3.涂布导电胶粘剂：在被测物体表面涂布一层导电胶粘剂，以提高应变片与被测物体的粘结强度和电流传导性。

导电胶粘剂应均匀涂布，并充分干燥。

二、粘贴步骤在准备工作完成后，可以进行应变片的粘贴。

下面是一般的粘贴步骤：1.确定应变片位置：根据测量需求和被测物体的应变分布情况，确定应变片的粘贴位置。

通常选择在被测物体的表面上平均分布，以获得更准确的测量结果。

2.涂布导电胶粘剂：在应变片背面涂布一层导电胶粘剂，以提高应变片与被测物体的粘结强度和电流传导性。

导电胶粘剂应均匀涂布，并充分干燥。

3.粘贴应变片：将涂有导电胶粘剂的应变片贴在被测物体的表面上，用适当的压力使其紧密贴合。

注意避免产生气泡和松动现象，以免影响测量结果的准确性。

4.固定应变片：在粘贴完成后，使用胶带或其他固定物将应变片固定在被测物体上，以防止其脱落或移位。

固定方法应简单可靠，并不影响应变片的测量性能。

三、注意事项在进行应变片粘贴时，需要注意以下事项，以确保粘贴效果和测量结果的准确性。

1.避免应变片的受力：应变片在粘贴后，应尽量避免外力的作用，以免影响测量结果。

在进行应变测量时，应保持被测物体的稳定，避免发生剪切、扭转等变形，以保证测量结果的准确性。

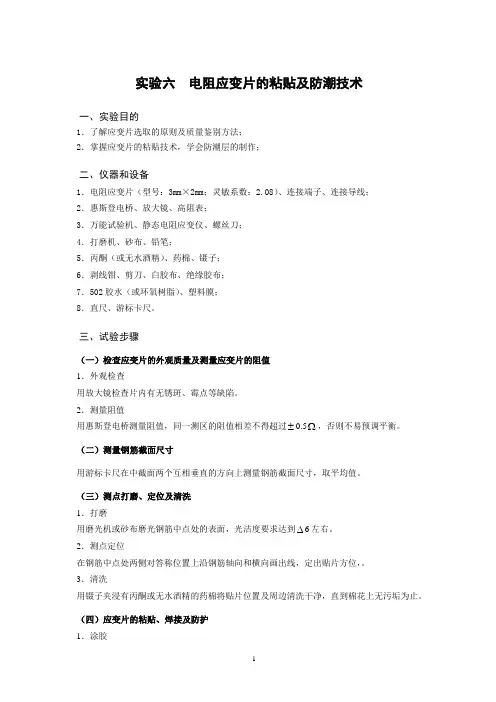

实验六电阻应变片的粘贴及防潮技术一、实验目的1．了解应变片选取的原则及质量鉴别方法；2．掌握应变片的粘贴技术，学会防潮层的制作；二、仪器和设备1．电阻应变片（型号：3mm×2mm；灵敏系数：2.08）、连接端子、连接导线；2．惠斯登电桥、放大镜、高阻表；3．万能试验机、静态电阻应变仪、螺丝刀；4．打磨机、砂布、铅笔；5．丙酮（或无水酒精）、药棉、镊子；6．剥线钳、剪刀、白胶布、绝缘胶布；7．502胶水（或环氧树脂）、塑料膜；8．直尺、游标卡尺。

三、试验步骤（一）检查应变片的外观质量及测量应变片的阻值1．外观检查用放大镜检查片内有无锈斑、霉点等缺陷。

2．测量阻值用惠斯登电桥测量阻值，同一测区的阻值相差不得超过±0.5Ω，否则不易预调平衡。

（二）测量钢筋截面尺寸用游标卡尺在中截面两个互相垂直的方向上测量钢筋截面尺寸，取平均值。

（三）测点打磨、定位及清洗1．打磨用磨光机或砂布磨光钢筋中点处的表面，光洁度要求达到∆6左右。

2．测点定位在钢筋中点处两侧对答称位置上沿钢筋轴向和横向画出线，定出贴片方位，。

3．清洗用镊子夹浸有丙酮或无水酒精的药棉将贴片位置及周边清洗干净，直到棉花上无污垢为止。

（四）应变片的粘贴、焊接及防护1．涂胶用手捏住应变片引出线，在其背面均匀涂抹一层胶水，然后放在测点上，迅速调整应变片的位置，使其对准方向线。

2．滚压在应变片上覆盖小片塑料薄膜，用手指轻轻滚压，挤出多余胶水和气泡。

注意：按压时不要使应变片位置移动。

3．轻按用手指轻按1～2分钟，待胶水初步固化后即可松手。

粘贴质量好的应变片应是胶层均匀，位置准确。

4．贴连接端子粘贴连接端子的方向同前1～3。

注意：端子和应变片之间不留空隙。

5．干燥（1）自然干燥当气温较高，相对湿度较低时，可自然干燥，时间一般一天左右。

（2）人工干燥用红外线灯烘烤或用电吹风干燥，温度不要高于50℃，避免骤热。

6．焊接（1）焊接将应变片引出线焊在连接端子上，然后焊导线，导线要编号，捆扎牢固、焊点光滑丰满，没有虚焊。

实验一应变片的布置与粘贴技术应变片的粘贴方法根据应变片，粘贴剂，使用环境的不同而不同。

这里以常温室内测量为例。

选用普通型应变片（带有导线的KFG应变片），速干性粘贴剂（KH502胶），铝合金试件。

一、实验目的1、进一步了解应变片的结构、种类。

2、了解应变片粘贴工艺过程，初步掌握粘贴技术，粘贴质量的检查与防潮措施。

二、实验步骤1、根据实验目的，确定贴片位置和组桥方式。

布片时依据的主要原则是：a, 使测量载荷的灵敏度最高，即将应变片的灵敏轴线（即应变片的纵轴线，当这条轴线平行于最大的机械主应变方向时，应变片产生的电阻值变化最大），与试件的最大应变方向一致。

b, 清除非测量载荷对电桥输出的影响。

c, 能进行温度补偿。

2、粘贴电阻应变片的工艺过程如下：a, 初步判断应变片的好坏：拿到电阻应变片以后，用万用表测量一下电阻应变片有无电阻值，如果没有测到电阻值，立即找老师更换一片应变片，并将此初始电阻值记录下来。

b, 试件表面处理（除锈，保护膜）：在试件贴片部位需要处理的面积应大于应变片的基底面积。

清除试件表面的锈斑、漆块、油渍、残余的胶水痕迹等，并用脱脂棉沾少许酒精擦洗。

用砂纸（200目～300目）将贴片处打磨出与应变片轴线成45度角的交叉纹路，以增加试件与应变片之间的摩擦力，保证粘贴的强度。

c、确定粘贴位置：在需要测量应变的位置做好记号,使用4H 以上的硬质铅笔或划线器，用划线器轻轻划出中心线，注意在使用划线器时，不要留下深的刻痕,d、对粘贴面的脱脂和清洁：用脱脂棉球蘸丙酮溶液（或无水酒精）擦洗试件，直到试件上没有污痕为止，在清洁过程中，注意要沿着一个方向用力擦拭。

如果来回擦拭会使污物反复附着，无法擦拭干净。

e、滴粘接剂：在划中心线的位置滴一滴粘贴剂，如果涂抹粘贴剂的话，先涂抹部分的粘贴剂会出现硬化，使粘性下降，因此不使用涂抹的方式，而是把粘接剂滴在试件上。

f、粘贴：首先要确认好应变片的正反面，然后迅速的将应变片贴上，贴片时要保证应变片的中心线与试件上所划的中心线对准。

应变片的粘贴方法及步骤应变片的粘贴是传感器制作的重要环节，应变片的粘贴质量直接影响数据测量的准确性。

为制作符合产品质量要求的传感器，规定应变片粘贴的方法和步骤如下：应变片粘贴的工序主要包括：试件的表面处理，应变片的粘贴、干燥，导线的焊接和固定，应变片的防潮处理和质量检验。

1应变片粘贴前的准备工作。

1.1应保证所粘贴的平面光滑、无划伤，面积应大于应变片的面积。

1.2应变片应平整、无折痕，不能用手和不干净的物体接触应变片的底面。

1.3粘贴所使用物品有：试件、电阻应变片、数字万用表、台钳、镊子、专用夹具、热风机、烙铁、焊锡丝、棉签、应变计粘贴剂、丙酮、无水酒精、704硅胶。

1.4将台钳固定到桌子上，把试件用台钳加紧。

2粘贴步骤2.1试件的表面处理用沾有无水酒精和丙酮的棉签反复擦拭贴片部位，直至棉签不再变黑为止，确保贴片部位清洁。

2.2应变片的粘贴在贴片部位和应变片的底面上均匀的涂上薄薄一层应变计粘贴剂。

待粘贴剂变稠后，用镊子轻轻夹住应变片的两边，贴在在试件的贴片部位。

在应变片上覆盖一层聚氯乙烯薄膜，用手指顺着应变片的长度方向用力挤压，挤出应变片下面的气泡和多余的胶水。

用手指压紧，直到应变片与试件紧密粘合为止。

松开手指，使用专用夹具将应变片和试件夹紧。

注意按住时不要使应变片移动，轻轻掀开薄膜检查有无气泡、翘曲、脱胶等现象，否则需重贴。

注意粘贴剂不要用得过多或过少，过多则胶层太厚影响应变片性能，过少则粘结不牢不能准确传递应变。

2.3应变片的干燥应变片粘贴好后应有足够的粘结强度以保证与试件共同变形。

此外，应变计和试件间应有一定的绝缘度，以保证应变读数的稳定。

因此，在贴好片后就需要进行干燥处理，用热风机进行加热干燥，烘烤4个小时，烘烤时应适当控制距离和温度，防止温度过高烧坏应变片。

2.4导线的焊接和固定将引出线焊接在应变片的接线端。

在应变片引出线下，贴上胶带纸，以免应变计引出线与被测试件接触造成短路。

焊接时注意防止假焊，焊完后用万用表在导线另一端检查是否接通。

应变⽚粘贴指南-混凝⼟
混凝⼟构件应变⽚粘贴指南
1、试件表⾯处理
1)如果表⾯⾮常粗糙，贴⽚处先⽤打磨机（或者⾓向磨光机）分别安装粗纱纸盘和细砂纸盘打磨平整.
2)然后接着⽤酒精棉球或丙酮液体反复擦洗贴处，直到棉球⽆⿊迹为⽌。

表⾯处理好的混凝⼟构件
2、应变⽚粘贴
1）这时⽤AB胶按照1:1的⽐例、掺⼊适量的⽔泥搅拌均匀后涂抹到混凝⼟表⾯，使其能将混凝⼟表⾯的空洞和裂纹完全填补均匀。

2）把要粘贴的位置划好标记，应变⽚放置在测量位置，然后⽤塑料薄膜覆盖在应变⽚上，压挤，把⽓泡挤出来，否则会影响测量结果的准确性。

贴好的应变⽚
3）5分钟后，AB胶初步凝固，可以把覆盖的塑料薄膜慢慢揭起来。

则应变⽚贴⽚完成。

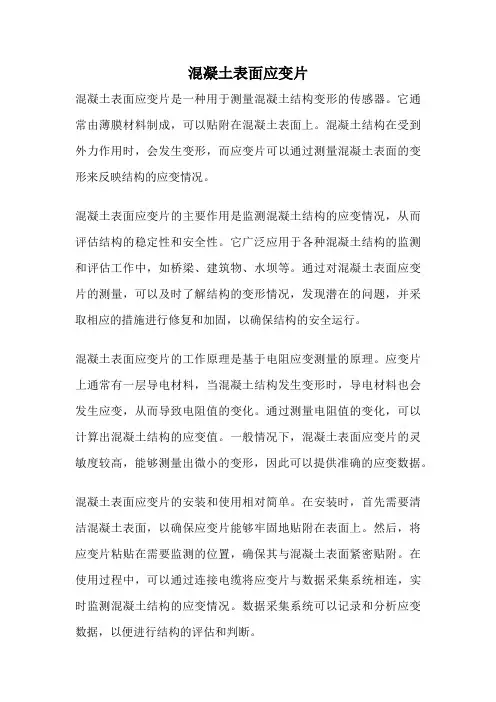

混凝土表面应变片混凝土表面应变片是一种用于测量混凝土结构变形的传感器。

它通常由薄膜材料制成，可以贴附在混凝土表面上。

混凝土结构在受到外力作用时，会发生变形，而应变片可以通过测量混凝土表面的变形来反映结构的应变情况。

混凝土表面应变片的主要作用是监测混凝土结构的应变情况，从而评估结构的稳定性和安全性。

它广泛应用于各种混凝土结构的监测和评估工作中，如桥梁、建筑物、水坝等。

通过对混凝土表面应变片的测量，可以及时了解结构的变形情况，发现潜在的问题，并采取相应的措施进行修复和加固，以确保结构的安全运行。

混凝土表面应变片的工作原理是基于电阻应变测量的原理。

应变片上通常有一层导电材料，当混凝土结构发生变形时，导电材料也会发生应变，从而导致电阻值的变化。

通过测量电阻值的变化，可以计算出混凝土结构的应变值。

一般情况下，混凝土表面应变片的灵敏度较高，能够测量出微小的变形，因此可以提供准确的应变数据。

混凝土表面应变片的安装和使用相对简单。

在安装时，首先需要清洁混凝土表面，以确保应变片能够牢固地贴附在表面上。

然后，将应变片粘贴在需要监测的位置，确保其与混凝土表面紧密贴附。

在使用过程中，可以通过连接电缆将应变片与数据采集系统相连，实时监测混凝土结构的应变情况。

数据采集系统可以记录和分析应变数据，以便进行结构的评估和判断。

混凝土表面应变片的使用具有许多优点。

首先，它可以实时监测混凝土结构的应变情况，提供准确的数据支持，有助于及时发现结构的变形和损伤。

其次，安装和使用相对简单方便，不需要对混凝土结构进行破坏性改造。

此外，混凝土表面应变片的成本相对较低，适用于各种规模的工程项目。

然而，混凝土表面应变片也存在一些限制。

首先，应变片只能测量混凝土表面的变形情况，无法直接测量结构内部的应变情况。

其次，应变片的安装位置和数量需要根据具体的工程要求进行选择，不同位置和数量可能会对测量结果产生影响。

此外，应变片的寿命有限，需要定期更换和维护。

应变片粘贴规范文件一、前言。

小伙伴们！应变片粘贴可是个精细活儿，就像给小零件穿一件特制的衣服，得按照一定的规矩来，不然这衣服就穿不好，测出来的数据也会乱套。

下面咱就详细说说这个应变片粘贴的规范。

二、准备工作。

# （一）材料与工具。

1. 应变片。

首先得挑个好的应变片，就像选衣服得选合身的一样。

要根据测量的需求，比如是测拉伸还是压缩，是在什么材料表面测量，来选择合适类型的应变片。

检查应变片的外观，不能有破损、划伤或者脏东西在上面，不然它就没法好好工作啦。

2. 粘贴材料。

胶水是关键哦。

一般用专门的应变片胶水，这胶水就像胶水界的超级英雄，要能把应变片牢牢地粘在被测物体表面。

胶水要在有效期内，而且得按照说明书保存好，不然它就会变成“小迷糊”，粘不牢了。

3. 工具。

小镊子是必不可少的，就像我们的小助手。

用它来夹取应变片，这样可以避免手指直接接触应变片，防止应变片被弄脏或者损坏。

还有砂纸，这就像给被测物体表面做个小按摩，把表面打磨得又平又干净，这样应变片才能粘得稳稳当当。

砂纸的粗细要合适，不能太粗把表面弄得坑坑洼洼，也不能太细起不到打磨效果。

棉球和酒精也是好搭档。

棉球用来蘸酒精，然后把被测物体表面擦得一尘不染，就像给它洗个干净的脸，这样应变片才愿意在上面安家。

# （二）被测物体表面处理。

1. 清洁。

先用干布或者刷子把被测物体表面的灰尘、杂物什么的都清扫掉，就像打扫房间一样。

然后用棉球蘸酒精，轻轻地擦拭表面，要把油污、锈迹等脏东西都擦得干干净净。

这个过程要耐心，就像给小宝贝擦脸一样细致。

2. 打磨。

如果表面不够光滑平整，就该砂纸出场了。

按照一个方向轻轻地打磨，不要来回乱磨，不然表面就像被小猫抓过一样难看啦。

打磨的范围要比应变片粘贴的区域稍微大一点，这样应变片周围也能有个好的粘贴环境。

打磨完之后，再用酒精棉球擦一遍，把打磨产生的碎屑都清理掉，让表面光溜溜的。

三、应变片粘贴步骤。

# （一）应变片定位。

1. 标记。

在被测物体表面做好标记，确定应变片要粘贴的准确位置。

应变片的粘贴方法及步骤Company number：【0089WT-8898YT-W8CCB-BUUT-202108】应变片的粘贴方法及步骤应变片的粘贴是传感器制作的重要环节，应变片的粘贴质量直接影响数据测量的准确性。

为制作符合产品质量要求的传感器，规定应变片粘贴的方法和步骤如下：应变片粘贴的工序主要包括：试件的表面处理，应变片的粘贴、干燥，导线的焊接和固定，应变片的防潮处理和质量检验。

1应变片粘贴前的准备工作。

应保证所粘贴的平面光滑、无划伤，面积应大于应变片的面积。

应变片应平整、无折痕，不能用手和不干净的物体接触应变片的底面。

粘贴所使用物品有：试件、电阻应变片、数字万用表、台钳、镊子、专用夹具、热风机、烙铁、焊锡丝、棉签、应变计粘贴剂、丙酮、无水酒精、704硅胶。

将台钳固定到桌子上，把试件用台钳加紧。

2粘贴步骤试件的表面处理用沾有无水酒精和丙酮的棉签反复擦拭贴片部位，直至棉签不再变黑为止，确保贴片部位清洁。

应变片的粘贴在贴片部位和应变片的底面上均匀的涂上薄薄一层应变计粘贴剂。

待粘贴剂变稠后，用镊子轻轻夹住应变片的两边，贴在在试件的贴片部位。

在应变片上覆盖一层聚氯乙烯薄膜，用手指顺着应变片的长度方向用力挤压，挤出应变片下面的气泡和多余的胶水。

用手指压紧，直到应变片与试件紧密粘合为止。

松开手指，使用专用夹具将应变片和试件夹紧。

注意按住时不要使应变片移动，轻轻掀开薄膜检查有无气泡、翘曲、脱胶等现象，否则需重贴。

注意粘贴剂不要用得过多或过少，过多则胶层太厚影响应变片性能，过少则粘结不牢不能准确传递应变。

应变片的干燥应变片粘贴好后应有足够的粘结强度以保证与试件共同变形。

此外，应变计和试件间应有一定的绝缘度，以保证应变读数的稳定。

因此，在贴好片后就需要进行干燥处理，用热风机进行加热干燥，烘烤4个小时，烘烤时应适当控制距离和温度，防止温度过高烧坏应变片。

导线的焊接和固定将引出线焊接在应变片的接线端。

在应变片引出线下，贴上胶带纸，以免应变计引出线与被测试件接触造成短路。

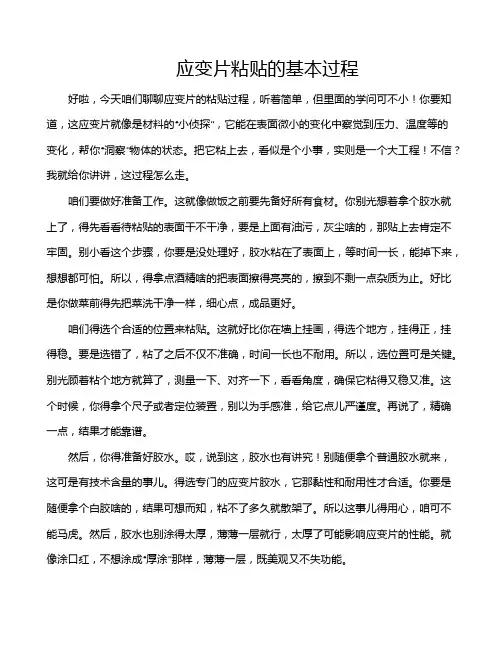

应变片粘贴的基本过程好啦，今天咱们聊聊应变片的粘贴过程，听着简单，但里面的学问可不小！你要知道，这应变片就像是材料的“小侦探”，它能在表面微小的变化中察觉到压力、温度等的变化，帮你“洞察”物体的状态。

把它粘上去，看似是个小事，实则是一个大工程！不信？我就给你讲讲，这过程怎么走。

咱们要做好准备工作。

这就像做饭之前要先备好所有食材。

你别光想着拿个胶水就上了，得先看看待粘贴的表面干不干净，要是上面有油污，灰尘啥的，那贴上去肯定不牢固。

别小看这个步骤，你要是没处理好，胶水粘在了表面上，等时间一长，能掉下来，想想都可怕。

所以，得拿点酒精啥的把表面擦得亮亮的，擦到不剩一点杂质为止。

好比是你做菜前得先把菜洗干净一样，细心点，成品更好。

咱们得选个合适的位置来粘贴。

这就好比你在墙上挂画，得选个地方，挂得正，挂得稳。

要是选错了，粘了之后不仅不准确，时间一长也不耐用。

所以，选位置可是关键。

别光顾着粘个地方就算了，测量一下、对齐一下，看看角度，确保它粘得又稳又准。

这个时候，你得拿个尺子或者定位装置，别以为手感准，给它点儿严谨度。

再说了，精确一点，结果才能靠谱。

然后，你得准备好胶水。

哎，说到这，胶水也有讲究！别随便拿个普通胶水就来，这可是有技术含量的事儿。

得选专门的应变片胶水，它那黏性和耐用性才合适。

你要是随便拿个白胶啥的，结果可想而知，粘不了多久就散架了。

所以这事儿得用心，咱可不能马虎。

然后，胶水也别涂得太厚，薄薄一层就行，太厚了可能影响应变片的性能。

就像涂口红，不想涂成“厚涂”那样，薄薄一层，既美观又不失功能。

胶水涂好后，得把应变片小心地粘上去。

这个过程中，你可得小心点，轻轻地放上去，不要搞砸了。

粘得不平整或者没有对齐，结果会直接影响测量数据。

你想想，一块应变片如果没粘平，那它感受到的应力就不均匀，测出来的结果肯定不准确。

这就像你开车，如果方向盘不正，哪儿都不对劲，不舒服。

小心一点，轻轻贴下去，保证它位置对，完全贴合。

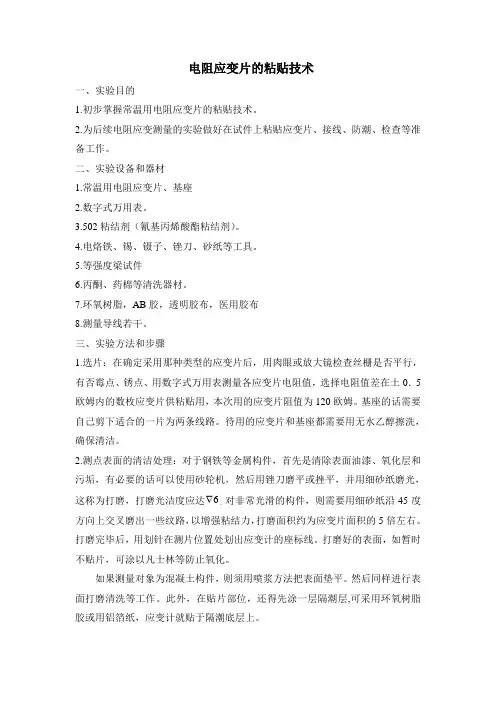

电阻应变片的粘贴技术一、实验目的1.初步掌握常温用电阻应变片的粘贴技术。

2.为后续电阻应变测量的实验做好在试件上粘贴应变片、接线、防潮、检查等准备工作。

二、实验设备和器材1.常温用电阻应变片、基座2.数字式万用表。

3.502粘结剂（氰基丙烯酸酯粘结剂）。

4.电烙铁、锡、镊子、锉刀、砂纸等工具。

5.等强度梁试件6.丙酮、药棉等清洗器材。

7.环氧树脂，AB 胶，透明胶布，医用胶布8.测量导线若干。

三、实验方法和步骤1.选片：在确定采用那种类型的应变片后，用肉眼或放大镜检查丝栅是否平行，有否霉点、锈点、用数字式万用表测量各应变片电阻值，选择电阻值差在土0．5欧姆内的数枚应变片供粘贴用，本次用的应变片阻值为120欧姆。

基座的话需要自己剪下适合的一片为两条线路。

待用的应变片和基座都需要用无水乙醇擦洗，确保清洁。

2.测点表面的清洁处理：对于钢铁等金属构件，首先是清除表面油漆、氧化层和污垢，有必要的话可以使用砂轮机，然后用锉刀磨平或挫平，并用细砂纸磨光，这称为打磨，打磨光洁度应达6 。

对非常光滑的构件，则需要用细砂纸沿45度方向上交叉磨出一些纹路，以增强粘结力，打磨面积约为应变片面积的5倍左右。

打磨完毕后，用划针在测片位置处划出应变计的座标线。

打磨好的表面，如暂时不贴片，可涂以凡士林等防止氧化。

如果测量对象为混凝土构件，则须用喷浆方法把表面垫平。

然后同样进行表面打磨清洗等工作。

此外，在贴片部位，还得先涂一层隔潮层,可采用环氧树脂胶或用铝箔纸，应变计就贴于隔潮底层上。

表面处理的最后一道工序是清洗。

即用棉球蘸无水乙醇对贴片位置反复擦洗，擦洗顺序由中心到四周，擦洗过程中根据情况更换棉球，交替擦洗方向，直到棉球见不到污垢为止。

3.贴片：在测点位置和应变片的底基面上，涂上薄薄一层502胶水，一手捏住应变片引出线，把应变片轴线对准座标线,上面盖一层聚乙烯塑料膜作为隔层，用手指在应变片的长度方向滚压，挤出片下汽泡和多余的胶水，直到应变片与被测物紧密粘合为止。

应变片的粘贴方法及步骤应变片的粘贴是传感器制作的重要环节，应变片的粘贴质量直接影响数据测量的准确性。

为制作符合产品质量要求的传感器，规定应变片粘贴的方法和步骤如下：应变片粘贴的工序主要包括：试件的表面处理，应变片的粘贴、干燥，导线的焊接和固定，应变片的防潮处理和质量检验。

1应变片粘贴前的准备工作。

1.1应保证所粘贴的平面光滑、无划伤，面积应大于应变片的面积。

1.2应变片应平整、无折痕，不能用手和不干净的物体接触应变片的底面。

1.3粘贴所使用物品有：试件、电阻应变片、数字万用表、台钳、镊子、专用夹具、热风机、烙铁、焊锡丝、棉签、应变计粘贴剂、丙酮、无水酒精、704硅胶。

1.4将台钳固定到桌子上，把试件用台钳加紧。

2粘贴步骤2.1试件的表面处理用沾有无水酒精和丙酮的棉签反复擦拭贴片部位，直至棉签不再变黑为止，确保贴片部位清洁。

2.2应变片的粘贴在贴片部位和应变片的底面上均匀的涂上薄薄一层应变计粘贴剂。

待粘贴剂变稠后，用镊子轻轻夹住应变片的两边，贴在在试件的贴片部位。

在应变片上覆盖一层聚氯乙烯薄膜，用手指顺着应变片的长度方向用力挤压，挤出应变片下面的气泡和多余的胶水。

用手指压紧，直到应变片与试件紧密粘合为止。

松开手指，使用专用夹具将应变片和试件夹紧。

注意按住时不要使应变片移动，轻轻掀开薄膜检查有无气泡、翘曲、脱胶等现象，否则需重贴。

注意粘贴剂不要用得过多或过少，过多则胶层太厚影响应变片性能，过少则粘结不牢不能准确传递应变。

2.3应变片的干燥应变片粘贴好后应有足够的粘结强度以保证与试件共同变形。

此外，应变计和试件间应有一定的绝缘度，以保证应变读数的稳定。

因此，在贴好片后就需要进行干燥处理，用热风机进行加热干燥，烘烤4个小时，烘烤时应适当控制距离和温度，防止温度过高烧坏应变片。

2.4导线的焊接和固定将引出线焊接在应变片的接线端。

在应变片引出线下，贴上胶带纸，以免应变计引出线与被测试件接触造成短路。

焊接时注意防止假焊，焊完后用万用表在导线另一端检查是否接通。

应变计粘贴连接防护方法简述1.步骤：（ 1 ）应变计选择，（2 ）胶粘剂选接，（3 ）构件打磨，（ 4 ）表面清洗，（5 ）画线定位，（ 6 ）应变计清洗，（7 ）涂敷底胶，（8 ）应变计粘帖，（9 ）加温固化，（10 ）贴片质量检查，（11 ）引线连接，（12 ）质量检查，（13 ）常温及温度性能补偿，（14 ）质量检查，（15 ）性能测试，（16 ）防护处理。

2.根据用途，参照应变计主要技术参数及选择表，选择不同系列的应变计，0.02 或0.03 级精度传感器选用BF、BB、ZF 系列应变计；优于0.05 级精度选用BR或BA系列；应力分析根据测试条件和精度要求选择。

3.胶粘剂选择参照应变胶粘剂介绍表进行。

传感器粘贴推荐使用高性能H —610 型贴片胶，帖片时房间要求清洁，相对湿度小于60%4.用220# —400# 粒度范围的砂纸对弹性体或构件粘贴面进行打磨，或用喷砂机对粘贴面进行毛化处理。

5.表面清洗可用丙酮，无水乙醇，三氯乙烷，异丙醇等有机溶剂单方向清洗，并及时擦干或用红外灯烘干。

6.贴片部位可用3H 绘图铅笔，无油圆珠笔，划针标出淡淡痕迹作为定位标记。

7.取出应变计放在清洁的聚四氟乙烯薄膜上，用浸有少量无水乙醇的棉签轻轻擦洗应变计两个表面，粘贴面朝上干燥备用。

8.用毛刷或玻璃棒蘸取适量H —610 胶液，均匀而薄薄的涂刷在粘贴面上。

9.夹取应变计对准定位标记进行粘贴，然后盖上聚四氟乙烯薄膜，用手指均匀挤压应变计排出多余胶液和气泡。

10.放置耐温硅橡胶板，固化夹具，按胶粘剂使用说明进行固化和稳定化处理。

11. 对于焊接敞开式的无引线应变计，在应变计焊接端下部1/2 到1/3 处用硬质橡皮擦去残留胶液和氧化物，并清洗干净。

选择20W ，头部为圆锥形电烙铁快速焊接，再次清除掉助焊剂。

12.贴片质量检查项目：（1 ）应变计粘贴前后的电阻变化；（2 ）绝缘电阻；（3 ）帖片位置；（ 4 ）应变计下是否有残留气泡或杂质。

应变片的粘贴方法及步骤Last revision on 21 December 2020应变片的粘贴方法及步骤应变片的粘贴是传感器制作的重要环节，应变片的粘贴质量直接影响数据测量的准确性。

为制作符合产品质量要求的传感器，规定应变片粘贴的方法和步骤如下：应变片粘贴的工序主要包括：试件的表面处理，应变片的粘贴、干燥，导线的焊接和固定，应变片的防潮处理和质量检验。

1应变片粘贴前的准备工作。

应保证所粘贴的平面光滑、无划伤，面积应大于应变片的面积。

应变片应平整、无折痕，不能用手和不干净的物体接触应变片的底面。

粘贴所使用物品有：试件、电阻应变片、数字万用表、台钳、镊子、专用夹具、热风机、烙铁、焊锡丝、棉签、应变计粘贴剂、丙酮、无水酒精、704硅胶。

将台钳固定到桌子上，把试件用台钳加紧。

2粘贴步骤试件的表面处理用沾有无水酒精和丙酮的棉签反复擦拭贴片部位，直至棉签不再变黑为止，确保贴片部位清洁。

应变片的粘贴在贴片部位和应变片的底面上均匀的涂上薄薄一层应变计粘贴剂。

待粘贴剂变稠后，用镊子轻轻夹住应变片的两边，贴在在试件的贴片部位。

在应变片上覆盖一层聚氯乙烯薄膜，用手指顺着应变片的长度方向用力挤压，挤出应变片下面的气泡和多余的胶水。

用手指压紧，直到应变片与试件紧密粘合为止。

松开手指，使用专用夹具将应变片和试件夹紧。

注意按住时不要使应变片移动，轻轻掀开薄膜检查有无气泡、翘曲、脱胶等现象，否则需重贴。

注意粘贴剂不要用得过多或过少，过多则胶层太厚影响应变片性能，过少则粘结不牢不能准确传递应变。

应变片的干燥应变片粘贴好后应有足够的粘结强度以保证与试件共同变形。

此外，应变计和试件间应有一定的绝缘度，以保证应变读数的稳定。

因此，在贴好片后就需要进行干燥处理，用热风机进行加热干燥，烘烤4个小时，烘烤时应适当控制距离和温度，防止温度过高烧坏应变片。

导线的焊接和固定将引出线焊接在应变片的接线端。

在应变片引出线下，贴上胶带纸，以免应变计引出线与被测试件接触造成短路。

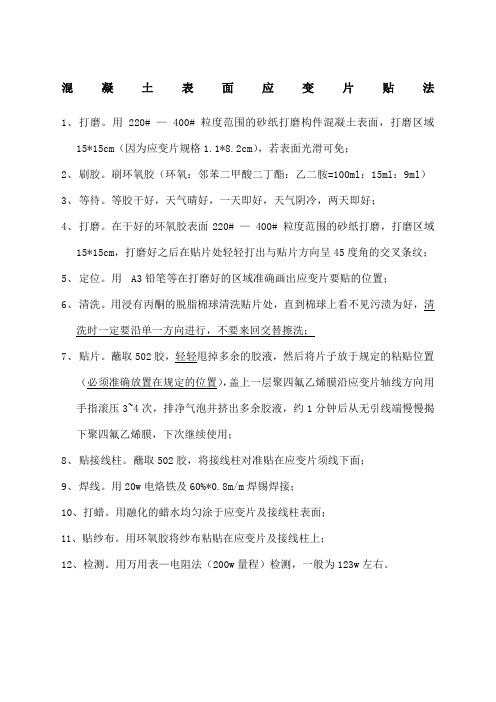

混凝土表面应变片贴法1、打磨。

用220# — 400# 粒度范围的砂纸打磨构件混凝土表面，打磨区域
15*15cm（因为应变片规格1.1*8.2cm），若表面光滑可免；
2、刷胶。

刷环氧胶（环氧：邻苯二甲酸二丁酯：乙二胺=100ml：15ml：9ml）
3、等待。

等胶干好，天气晴好，一天即好，天气阴冷，两天即好；
4、打磨。

在干好的环氧胶表面220# — 400# 粒度范围的砂纸打磨，打磨区域
15*15cm，打磨好之后在贴片处轻轻打出与贴片方向呈45度角的交叉条纹；
5、定位。

用A3铅笔等在打磨好的区域准确画出应变片要贴的位置；
6、清洗。

用浸有丙酮的脱脂棉球清洗贴片处，直到棉球上看不见污渍为好，清
洗时一定要沿单一方向进行，不要来回交替擦洗；
7、贴片。

蘸取502胶，轻轻甩掉多余的胶液，然后将片子放于规定的粘贴位置
（必须准确放置在规定的位置），盖上一层聚四氟乙烯膜沿应变片轴线方向用手指滚压3~4次，排净气泡并挤出多余胶液，约1分钟后从无引线端慢慢揭下聚四氟乙烯膜，下次继续使用；
8、贴接线柱。

蘸取502胶，将接线柱对准贴在应变片须线下面；
9、焊线。

用20w电烙铁及60%*0.8m/m焊锡焊接；
10、打蜡。

用融化的蜡水均匀涂于应变片及接线柱表面；
11、贴纱布。

用环氧胶将纱布粘贴在应变片及接线柱上；
12、检测。

用万用表—电阻法（200w量程）检测，一般为123w左右。
