11-电阻应变片的粘贴技术实验指导书实验应力分析实验指导书实验一电阻应变片的粘贴技术应变片的粘贴技术包括应变片的分选、试件表面处理、应变片粘贴、质量检查、联结导线及防护等环节，应变片粘贴质量的优劣，直接影响应变电测的精度。

从事实验应力分析的工程技术人员，都应掌握这项基本操作技术。

一、实验目的：初步掌握电阻应变片的粘贴技术、焊接技术。

二、实验设备和器材1．电阻应变片，每实验小组一包约10枚；2．502胶水（氰基丙烯酸酯粘接剂）；3．25W电烙铁、电吹风、镊子、砂纸等工具；4．兆欧表（测绝缘电阻用）；5．万用表；6．丙酮等清洗器材；7．框架试件、纯弯曲梁试件，温度补偿片；三、实验内容：按图四所示应变片位置，在补偿快上或等强度梁上粘贴2片应变片。

四、实验方法和步骤1用电桥测量同一包装袋中的各应变片电阻值，选择电阻值差在0.5欧姆内的2枚应变片粘贴用；2．将试件待贴位置用细纱纸打成45咬叉纹，除掉绣迹；3．用丙酮醮棉球将应变片位置擦洗干净，直到擦过的棉球不变色为止。

按图4所示位置用尖刀画出贴片方向线，然后再用棉球擦一次；4．一手捏住应变片引出线，一手拿502胶水瓶，在应变片基底底面上涂抹一层薄胶水，并迅速将应变片平放在试件贴片位置上，让胶水均匀分布在整个粘贴面上，使应变片基准箭头对准方向线，将一小片聚四氟乙烯薄膜盖在应变片上，用大拇指垂直挤压应变片半至一分钟（注意按时不要使应变片错动，其压力约为半公斤）。

轻轻掀开薄膜，检查有无气泡、翘曲等现象，否则需要重贴。

注意胶水不要用的太多或太少，过多则胶水太厚影响应变片性能，过少则粘接不牢靠不能准确传递应变。

502胶有刺激性气味，切不可滴及眼睛；5．用万用表检查应变片的电阻值应与粘贴前一致，如属敏感栅断开则需要重贴。

6．将接线端子上先挂上锡，然后将接线端子粘贴在应变片根部，待全部干燥后将导线一端与应变片引线一端分别焊接于端子上，焊接时间要短，焊点要求光滑、小巧、成球状。

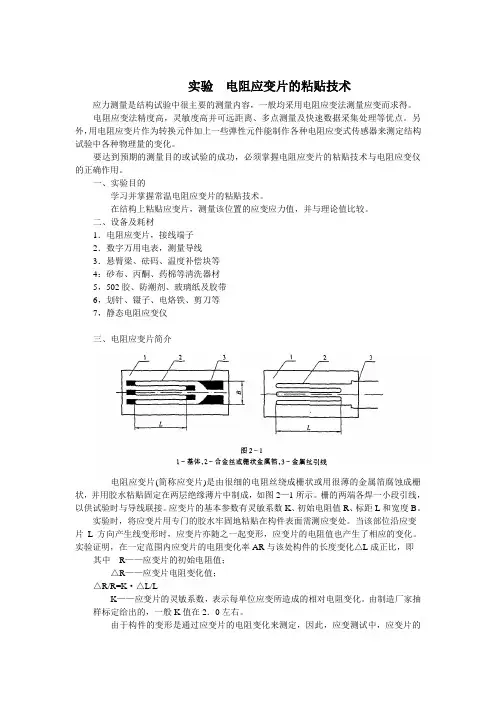

实验电阻应变片的粘贴技术应力测量是结构试验中很主要的测量内容，一般均采用电阻应变法测量应变而求得。

电阻应变法精度高，灵敏度高并可远距离、多点测量及快速数据采集处理等优点。

另外，用电阻应变片作为转换元件加上一些弹性元件能制作各种电阻应变式传感器来测定结构试验中各种物理量的变化。

要达到预期的测量目的或试验的成功，必须掌握电阻应变片的粘贴技术与电阻应变仪的正确作用。

一、实验目的学习并掌握常温电阻应变片的粘贴技术。

在结构上粘贴应变片，测量该位置的应变应力值，并与理论值比较。

二、设备及耗材1．电阻应变片，接线端子2．数字万用电表，测量导线3．悬臂梁、砝码、温度补偿块等4：砂布、丙酮、药棉等清洗器材5，502胶、防潮剂、玻璃纸及胶带6，划针、镊子、电烙铁、剪刀等7，静态电阻应变仪三、电阻应变片简介电阻应变片(简称应变片)是由很细的电阻丝绕成栅状或用很薄的金属箔腐蚀成栅状，并用胶水粘贴固定在两层绝缘薄片中制成，如图2—1所示。

栅的两端各焊一小段引线，以供试验时与导线联接。

应变片的基本参数有灵敏系数K、初始电阻值R、标距L和宽度B。

实验时，将应变片用专门的胶水牢固地粘贴在构件表面需测应变处。

当该部位沿应变片L方向产生线变形时，应变片亦随之一起变形，应变片的电阻值也产生了相应的变化。

实验证明，在一定范围内应变片的电阻变化率AR与该处构件的长度变化△L成正比，即其中R——应变片的初始电阻值；△R——应变片电阻变化值；△R/R=K·△L/LK——应变片的灵敏系数，表示每单位应变所造成的相对电阻变化。

由制造厂家抽样标定给出的，一般K值在2．0左右。

由于构件的变形是通过应变片的电阻变化来测定，因此，应变测试中，应变片的粘贴是极为重要的一个技术环节。

应变片的粘贴质量直接影响测试数据的稳定性和测试结果的准确性。

在建筑结构试验中要求认真掌握应变片粘贴技术。

应变片粘贴过程有应变片的筛选、测点表面处理与测点定位、应变片粘贴固化、导线焊接与固定和应变片粘贴质量检查等。

电阻应变片的粘贴步骤1. 前言嘿，朋友们，今天咱们聊聊一个有点小技术含量的话题——电阻应变片的粘贴步骤。

听上去可能有点复杂，但其实不是什么高深的学问。

只要你稍微留心，跟着我一步一步来，保证你能把它弄得妥妥的，省得以后出点小状况。

现在，准备好了吗？咱们开始吧！2. 准备工作2.1 材料准备首先，咱得准备好所有的材料。

你得有电阻应变片，这可是主角哦！然后你还需要粘合剂，一般推荐用环氧树脂，强度高、耐久性好。

除此之外，咱还需要一些工具，比如刷子、剪刀和一个小刀。

对了，还有清洁剂，别忘了，干净是粘贴的基础嘛！2.2 工具清理在动手之前，记得把你的工作台和工具都清理干净。

就像咱们吃饭前洗手一样，干净才能确保一切顺利。

工作台上的灰尘就像是老鼠过街，人人喊打，粘贴的时候可不能有任何干扰哦！3. 粘贴步骤3.1 表面处理好，准备工作做好了，咱们开始粘贴了。

第一步，得处理一下粘贴的表面。

用清洁剂把你要粘贴的地方擦干净，确保没有油污、灰尘。

这就像给新鞋子打蜡，光亮的表面才好看嘛！处理的时候，记得要轻柔，不要用力过猛，万一把表面刮坏了可就麻烦了。

3.2 粘合剂混合接下来，咱要把粘合剂调配好。

按照说明书上的比例，把环氧树脂和硬化剂混合。

这个步骤可不能马虎，比例不对可是会影响粘接效果的。

就像做菜，一点盐放多了，可能就咸得让人受不了！调配的时候，记得搅拌均匀，别留下“小白块”，否则可就真是事倍功半了。

3.3 粘贴应变片接着，拿出你的电阻应变片，看看方向。

粘贴的时候，一定要注意对齐，别让它歪了，歪着可不好看。

而且，方向不对的话，测量数据也会跑偏，真是得不偿失！在片子背面均匀涂上一层粘合剂，然后轻轻压在准备好的表面上，确保没有气泡残留。

这个时候可别心急，要保持镇定，慢慢来。

4. 固化与检测4.1 固化时间粘贴好之后，咱们得让它固化。

这个时间因粘合剂的种类而异，通常需要几个小时到一天。

趁着这个时间，咱可以做点别的，比如喝杯茶，看看电视，放松一下。

实验一电阻应变片的粘贴技术
材料：电阻应变片、双面胶、酒精、棉签
步骤：
1. 清洁电阻应变片表面：使用棉签蘸取酒精，擦拭电阻应变片表面，确保其表面干净无尘，无油迹。

2. 切割双面胶：使用剪刀将双面胶剪成合适的大小，比电阻应变片稍大一些。

3. 确定贴附位置：将双面胶贴在电阻应变片背面，确定贴附位置，剥掉胶纸。

4. 粘贴电阻应变片：将电阻应变片贴在需要测量应变的物体上，使用手指压实电阻应变片使其紧密贴合物体表面。

5. 测试：将电阻应变片连接到数据采集系统，进行实时应变读数测试。

注意事项：
1. 贴双面胶时要避免空气中灰尘、细菌等杂质附着。

2. 贴好电阻应变片后要避免剪切、挤压等外力影响，以防电阻应变片脱落。

3. 电阻应变片贴在物体上时要确保表面光滑，无凸起物、划痕
等影响贴合性的情况。

4. 测试过程中要避免因温度变化、机械振动等外界因素引起测量误差。

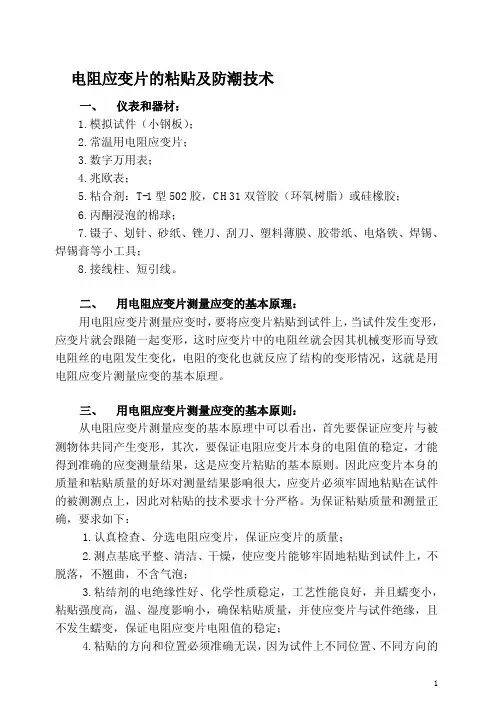

电阻应变片的粘贴及防潮技术一、仪表和器材：1.模拟试件（小钢板）；2.常温用电阻应变片；3.数字万用表；4.兆欧表；5.粘合剂：T-1型502胶，CH31双管胶（环氧树脂）或硅橡胶；6.丙酮浸泡的棉球；7.镊子、划针、砂纸、锉刀、刮刀、塑料薄膜、胶带纸、电烙铁、焊锡、焊锡膏等小工具；8.接线柱、短引线。

二、用电阻应变片测量应变的基本原理：用电阻应变片测量应变时，要将应变片粘贴到试件上，当试件发生变形，应变片就会跟随一起变形，这时应变片中的电阻丝就会因其机械变形而导致电阻丝的电阻发生变化，电阻的变化也就反应了结构的变形情况，这就是用电阻应变片测量应变的基本原理。

三、用电阻应变片测量应变的基本原则：从电阻应变片测量应变的基本原理中可以看出，首先要保证应变片与被测物体共同产生变形，其次，要保证电阻应变片本身的电阻值的稳定，才能得到准确的应变测量结果，这是应变片粘贴的基本原则。

因此应变片本身的质量和粘贴质量的好坏对测量结果影响很大，应变片必须牢固地粘贴在试件的被测测点上，因此对粘贴的技术要求十分严格。

为保证粘贴质量和测量正确，要求如下：1.认真检查、分选电阻应变片，保证应变片的质量；2.测点基底平整、清洁、干燥，使应变片能够牢固地粘贴到试件上，不脱落，不翘曲，不含气泡；3.粘结剂的电绝缘性好、化学性质稳定，工艺性能良好，并且蠕变小，粘贴强度高，温、湿度影响小，确保粘贴质量，并使应变片与试件绝缘，且不发生蠕变，保证电阻应变片电阻值的稳定；4.粘贴的方向和位置必须准确无误，因为试件上不同位置、不同方向的应变是不同的，应变片必须粘贴到要测试的应变测点上，也必须是要测试的应变方向。

5. 做好防潮工作，使应变片在使用过程中不受潮，以保证应变片电阻值的稳定；四、 方法及步骤：1. 电阻应变片的选择：在应变片灵敏数K 相同的一批应变片中，剔除电阻丝栅有形状缺陷，片内有气泡、霉斑、锈点等缺陷的应变片。

用数字万用表的电阻档测量应变片的电阻值R ，将电阻值在120±2Ω范围内的应变片选出待用，记录该片的阻值和灵敏系数(应变片灵敏系数由厂家标定，本实验默认为2.00)。

电阻应变片粘贴方法与引线连接技术电阻应变片是一种常见的测量应变的传感器元件，通过测量电阻应变片的电阻值变化来获得受力物体的应变情况。

在使用电阻应变片时，常常需要将其粘贴在被测物体上，并通过引线连接到测量电路中。

以下将详细介绍电阻应变片的粘贴方法和引线连接技术。

1.电阻应变片的粘贴方法：(1)清洁被测物体表面：使用洁净无纤维布擦拭被测物体表面，确保其表面干净无污垢。

(2)选择适当的胶粘剂：通常使用导电胶粘剂，如导电胶或导电胶片。

确保胶粘剂与电阻应变片及被测物体具有良好的接触。

(3)涂抹胶粘剂：用胶刷或滴管将胶粘剂涂抹在电阻应变片的背面或被测物体表面，形成一个薄而均匀的胶层。

(4)粘贴电阻应变片：将涂抹了胶粘剂的电阻应变片贴在被测物体上，并用适当的压力使其与被测物体紧密结合。

确保电阻应变片与被测物体之间无气泡存在。

(5)等待固化：根据胶粘剂的要求，等待一段时间使其固化，以确保电阻应变片与被测物体之间的粘结牢固。

2.电阻应变片的引线连接技术：(1)引线选择：首先选择合适的引线，一般使用导线或插头连接电阻应变片与测量电路。

引线应具有良好的导电性和机械性能，以确保准确传递电阻应变片的信号。

(2)引线焊接：使用电阻焊接技术将引线与电阻应变片连接。

首先，在电阻应变片的电极上涂敷焊剂，然后将引线的导线端与电极进行对接，在适当的温度下进行焊接，直至焊点牢固。

焊接完成后，使用绝缘胶带或热缩管将焊点进行绝缘保护。

(3)引线固定：为了避免外力对引线和焊点的影响，需要对引线进行固定。

可以使用胶粘剂或绝缘胶带将引线固定在被测物体上，并避免引线在使用过程中产生应力和应变。

(4)引线保护：引线连接完成后，还需进行引线的保护工作。

使用绝缘套管或绝缘胶带对引线进行绝缘，以避免外部环境的湿度、腐蚀等因素对引线的影响。

总结：通过上述的粘贴方法和引线连接技术，可以将电阻应变片粘贴在被测物体上，并与测量电路连接。

粘贴过程中要确保胶粘剂的均匀涂抹和牢固粘结，引线连接过程中要确保焊点牢固可靠，并对引线进行固定和保护。

电阻应变片粘贴注意事项
在进行电阻应变片（Strain Gauge）的粘贴过程中，有一些注意事项需要考虑，以确保粘贴的准确性和可靠性：
1. 表面准备：应先清洁并确保被粘附表面的干净、干燥和光滑。

使用适当的清洁剂或溶剂，如酒精或去离子水，清洁表面以去除尘埃、油脂或其他污染物。

2. 表面处理：有时需要进行表面处理以提高粘附性。

根据应用情况，可以使用研磨、打磨、喷砂等方法，以增加表面粗糙度或提供更好的粘附性。

3. 使用合适的胶粘剂：选择适合应变片和被粘附表面的胶粘剂非常重要。

确保胶粘剂具有良好的粘附性、耐高温性能，并且与被粘附材料相容。

遵循胶粘剂制造商的建议和说明，正确使用和储存胶粘剂。

4. 粘贴位置选择：应仔细选择粘贴位置，确保应变片能够准确测量所需的应变。

在确定粘贴位置时，需要考虑结构的应变分布和变形情况，并选择适当的位置进行粘贴。

5. 粘贴压力和温度：在粘贴过程中，适当的压力和温度可以帮助胶粘剂达到更好的粘附效果。

根据胶粘剂制造商的建议，控制粘贴压力和温度，确保胶粘剂与应变片和被粘附表面之间形成良好的接触。

6. 粘贴后固化时间：在粘贴应变片后，需要给胶粘剂足够的固化时间，以确保其达到最佳的粘附性能。

根据胶粘剂制造商的建议，遵循固化时间的指导，避免在固化前施加应变或负载。

7. 校准和验证：完成粘贴后，进行校准和验证步骤以确保应
1/ 2
变片的准确性和可靠性。

使用标准的应变加载或测试方法，检验应变片的输出和响应，验证其性能和精度。

2/ 2。

电阻应变片的粘贴技术应变片的粘贴是电测法的重要工序，贴片的质量对测量的可靠性影响极大，必须给予足够重视。

（1）应变片的准备：检查应变片的丝栅是否整齐，引出线是否牢固，底基之间是否有汽泡。

检查没问题时，方可以用四位电桥对电阻值进行分选，把阻值相差在±0.5Ω 的片包装在一起，工作片和补偿片最好使用同一包的。

否则，若初始电阻值相差超过0.5Ω 以上时，应变指示器将不易调节初始平衡。

（2）构件表面的处理：首先用刮刀或锉刀清除构件表面的油漆、氧化皮和污垢，然后用砂轮将表面打平，再用砂布磨光，一般达到▽4~▽5，打磨面积约为应变片面积的3—5 倍。

最后用划针在测点处画出贴片方位线。

（3）贴片：贴片前先用棉纱或脱脂棉球蘸丙酮或无水酒精、四氯化碳，擦洗测点表面二、三次，制止无污垢为止。

清洗后的表面不要用手再摸。

在应变片粘贴表面上涂一薄层粘结剂，然后放在测点位置上，将片的方位线对准划在构件上的方位线。

在应变片上盖一张塑料膜（聚四氟乙烯、聚乙烯、聚丙烯），一手捏住引线（定位），另一手的拇指（或食指）滚压塑料上表面。

要将多余的胶水和气泡完全挤出使应变片粘牢。

切记要使应变片受垂直压力，而不要滑动或转动。

（4）干燥固化：贴片后应按照使用的粘结剂所规定的方法和时间进行干燥固化。

一般选用室温可以固化的粘结剂（如501、502），自然干燥时间约为15~24 小时。

若在潮湿的环境中贴片，烘干后，应立即采取防潮措施。

（5）粘贴质量检查：首先观察应变片粘贴位置是否正确，粘贴面有无气泡。

用万用表测量应变片是否有短路或断路现象，再用兆欧表检查绝缘电阻应在50 兆欧姆以上。

（6）导线的焊接与固定：为了保证应变片引出线在焊点的绝缘，焊前在引出线下面粘一层绝缘层（可用绝缘胶布或医用白橡皮粘膏）。

在导线端头焊上一双头接线架，用胶水把接线架固定住后，再把引出线与接线架焊在一起。

为了防止导线与接线架的焊点折坏，可将导线用金属夹子固定在构件上（用点焊机把夹子点焊在构件上），导线端部固定牢是十分必要的，否则当摇曳导线或导线自重都可能将焊头或片子一起扯坏。

简述电阻应变计的粘贴步骤一、引言电阻应变计是一种广泛应用于工程领域的测量设备，它能够测量物体的形变以及受力情况。

在使用电阻应变计时，其粘贴步骤非常重要，因为它直接关系到测量结果的准确性和可靠性。

本文将详细介绍电阻应变计的粘贴步骤。

二、电阻应变计的原理电阻应变计是利用金属材料在受力作用下发生形变而产生电阻值的改变来进行测量的。

当一个金属材料受到外力作用时，它会发生形变，导致内部结构发生改变，从而影响材料的电阻值。

因此，在使用电阻应变计时需要将其粘贴在需要测量的物体表面上。

三、粘贴前准备工作1. 确定需要测量的物体；2. 确定需要粘贴电阻应变计的位置；3. 清洁物体表面以及周围环境，确保表面干净无尘；4. 准备好所需工具和材料，如清洁布、酒精、胶水等。

四、粘贴步骤1. 清洁物体表面：用清洁布和酒精擦拭需要粘贴的位置，确保表面干净无尘；2. 喷涂胶水：将电阻应变计的背面喷涂一层胶水；3. 粘贴电阻应变计：将电阻应变计粘贴在需要测量的物体表面上，并用手轻轻按压，使其与物体表面紧密贴合；4. 固定电阻应变计：用透明胶带或其他工具将电阻应变计固定在物体表面上，以免其在使用过程中移动或脱落；5. 连接线路：将电阻应变计的连接线路与测量设备相连。

五、注意事项1. 粘贴位置要准确，避免影响测量结果；2. 选择合适的胶水，避免对物体造成损伤；3. 保持环境清洁干燥，避免杂质影响测量结果；4. 在固定电阻应变计时要注意不要过紧，以免影响其敏感度。

六、总结以上为电阻应变计的粘贴步骤及注意事项。

在使用电阻应变计时，其粘贴步骤非常重要，只有正确的粘贴方法才能保证测量结果的准确性和可靠性。

因此，在进行电阻应变计测量时，一定要注意以上事项，并按照正确的步骤进行操作。

电阻应变片粘贴技巧引言电阻应变片是一种广泛应用于测量应变的传感器，适用于各种工程结构和机械设备中。

粘贴技巧是影响电阻应变片性能的关键因素之一，正确的粘贴方法能够提高传感器的精度和稳定性。

本文将详细介绍电阻应变片的工作原理和粘贴技巧，并通过实践操作来说明注意事项和常见问题。

知识点讲解1、电阻应变片工作原理电阻应变片是一种测量应变的传感器，其工作原理基于应变效应。

当物体受到外界力作用时，会产生一定程度的形变，此时附着在物体表面的电阻应变片会随着形变而改变电阻值。

通过测量电阻值的变化，可以推算出物体的应变大小。

2、粘贴技巧相关知识点（1）选择合适的粘贴材料：粘贴材料应具有较好的粘附性、绝缘性和耐腐蚀性，常用的粘贴材料有聚酰亚胺、硅橡胶等。

（2）预处理：在粘贴电阻应变片前，应对被测物体表面进行清理，去除油污、锈迹等影响粘贴效果的杂质。

（3）位置选择：应选择合适的粘贴位置，确保电阻应变片能够充分感受到被测物体的应变。

（4）粘贴工艺：将电阻应变片粘贴在预处理过的被测物体表面，注意避免气泡和空隙，以保证粘贴效果。

实践操作以下是一个典型的电阻应变片粘贴技巧实例，具体步骤如下：1、准备工作：准备好电阻应变片、粘贴材料、工具和被测物体。

2、清理表面：使用砂纸、溶剂等工具对被测物体表面进行处理，去除油污、锈迹等杂质。

3、选择位置：根据实际需要选择合适的粘贴位置，并做好标记。

4、粘贴电阻应变片：将电阻应变片粘贴在已处理过的被测物体表面，注意避免气泡和空隙。

5、固定电阻应变片：使用绑定带等工具将电阻应变片固定在被测物体上，防止其移动或脱落。

6、连接线路：将电阻应变片的引线连接到测量仪器或数据采集系统中。

7、调试与校准：进行系统调试和校准，确保测量准确性和稳定性。

总结本文介绍了电阻应变片粘贴技巧的基础知识和实践指南。

通过了解电阻应变片的工作原理和粘贴技巧的相关知识点，结合实际操作中的注意事项和常见问题，可以有效地提高电阻应变片的测量精度和稳定性。

电阻应变片粘贴注意事项介绍电阻应变片是一种常用于测量物体应变的传感器。

它可以将物体的应变转化为电阻值的变化，从而实现对物体应变的测量。

在进行电阻应变片的粘贴时，需要注意一些事项，以确保粘贴的质量和可靠性。

本文将详细探讨电阻应变片粘贴的注意事项。

准备工作在进行电阻应变片的粘贴之前，需要进行一些准备工作，以确保粘贴的顺利进行。

选择合适的电阻应变片根据实际应用需求，选择合适的电阻应变片是非常重要的。

不同的电阻应变片有不同的特性和规格，如灵敏度、线性度、温度特性等。

根据具体的应变测量需求，选择合适的电阻应变片。

清洁工作面在粘贴电阻应变片之前，需要确保工作面的清洁。

使用酒精或其他适当的清洁剂清洁工作面，以去除灰尘、油脂和其他杂质。

清洁后，使用干净的纸巾或棉花棒擦拭干净。

准备粘合剂选择合适的粘合剂也是非常重要的。

一般情况下，常用的粘合剂有双面胶、导电胶和环氧树脂等。

根据具体的应用需求和电阻应变片的材料，选择合适的粘合剂。

粘贴过程在进行电阻应变片的粘贴时，需要注意以下几个方面。

粘贴位置首先，确定电阻应变片的粘贴位置。

根据实际应变测量的需求，选择合适的位置进行粘贴。

通常情况下，应选择在物体的应变集中区域进行粘贴，以获得准确的应变测量结果。

粘贴方向在粘贴电阻应变片时，需要注意其粘贴方向。

通常情况下，电阻应变片应与物体的应变方向垂直粘贴，以获得最佳的应变测量结果。

压力控制在粘贴电阻应变片时，需要适当控制施加的压力。

过大的压力可能导致电阻应变片变形或损坏，而过小的压力则可能导致粘贴不牢固。

根据具体情况，适当控制施加的压力，确保电阻应变片与工作面充分接触。

粘合剂使用在使用粘合剂时，需要注意以下几点。

1.使用适量的粘合剂，避免过量或不足。

2.均匀涂抹粘合剂，确保电阻应变片与工作面完全贴合。

3.避免粘合剂进入电阻应变片的测量区域，以免影响应变测量的准确性。

粘贴后处理在粘贴电阻应变片后，需要进行一些后处理工作，以确保粘贴的质量和可靠性。

实验四电阻应变片的粘贴技术一、实验目的1、学习电阻应变片的挑选，质量检查（电阻值、标距、灵敏系数等）。

2、认识各种用来粘贴应变的胶水的特性及其选择和使用。

3、熟悉电阻应变片的操作过程。

电阻应变片质量好坏，直接影响应变测量的质量和精度，因此，在粘贴应变片的过程中，必须认真细致，要严格按照操作规程进行。

二、设备和仪器金属试件、电阻应变片、镊子、砂布、丙酮、药棉、胶水（硝化纤维胶或502胶水）等。

三、应变片及应变胶选择的原则1、电阻应变片的选择与检查：电阻应变片应根据测量仪器的要求选用。

常用的应变片，是阻值为R=120Ω～600Ω，灵敏系数为K=1.95～2.60，应变片的标距要根据被测物的材料和受力情况而定。

对于均质材料，如钢、有机玻璃等，可以用任何一种标距；而对于非均质材料，应变的标距需适用大一点的，对混凝土构件，应变片的标距应大于骨料最大粒径的四倍，这样可以减少误差。

在内力分布复杂，且变化较大的区域，宜用小标距应变片粘贴之；若已知内力情况（纯拉，纯压或纯弯等），则可选用中等标距的应变片。

2、胶水的选择：粘贴应变片用的胶水（即应变胶），通常分为常温固化和加热固化胶两大类，同时还要考虑到所贴的应变片是否需要长期保留在被测物表面，如需长期使用者，则胶水应具有良好的抗湿性，粘结强度不应随时间的增长而降低。

总结力强，化学和物理稳定性好，配制和操作方便，无毒无腐蚀性，价格便宜。

在常温下，纸基应变片可用硝化纤维胶或502胶，对于胶基应变片可选用502胶，酚醛胶或环氧树脂胶。

四、实验步骤1、在需要粘贴应变片的金属表面，用锉刀或刮刀，手提砂轮等工具，将油漆、铁锈或污物清除干净。

2、用0#或00#砂纸，将该处打磨加工之，光洁度达▽6级，但不适宜超过▽6以上，然后用药棉蘸以丙酮，清洗此表面数次，稍待片刻即可干燥。

对于铝质材料，由于打磨后表面容易氧化，因此要求在打在磨后的一小时内完成贴片工作。

3、应变片粘贴位置要求准确，特别是小标距应变片更应注意，因此在贴片处的表面用尖针划出贴片位置和方向。

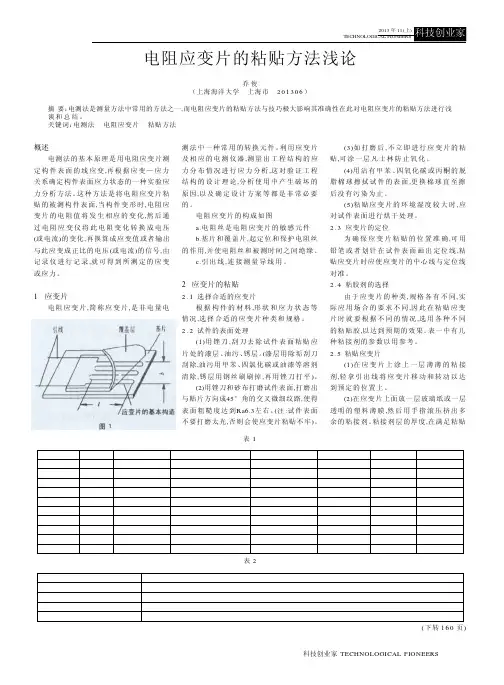

浅论钎杆上电阻应变片的粘贴方法作者：方家耀来源：《中国科技纵横》2016年第04期【摘要】在凿岩机耗气量、冲击频率、工作转速、扭矩性能测试技术中，电测法是测量方法中常用的方法之一。

在电测法中广泛应用电阻应变片，因为它能准确的测量各种性能参数。

对于应变片的正确选取和粘贴方法质量的好坏，将直接影响应变片的性能和测量的准确性，在此将对电阻应变片的粘贴方法进行相关总结和说明。

【关键词】电阻应变片粘贴方法电测法1概述冲击过程是由高速运动的冲击体（冲锤）对工具施加撞击，转化为一高幅值脉冲力，以应力波的形式，通过工具将能量传递给破碎对象。

根据波动理论，通过冲击工具中给定截面的总能量为：根据上式，冲击能量可采用适当的瞬态应力记录手段捕获测杆中一点的应力历程，然后平方求积进行确定。

将应变片粘贴到钎杆上，当钎杆发生变形时应变片就会跟随一起变形，这时应变片中的电阻丝就会因其机械变形而导致电阻丝的电阻发生变化，这就是用电测应变片测量应变的基本原理。

2 应变片的粘贴从电阻应变片测量的基本原理可以看出，首先，要保证应变片与被测物体共同产生变形。

其次，要保证电阻应变片本身的电阻值得稳定，才能得到准确的应变测量结果，这是应变片粘贴的基本原则。

因此应变片本身的质量和粘贴的质量的好坏对测量结果影响很大。

2.1选择合适的应变片在应变测量时，只有正确选择和粘贴应变片，才能保证测量精度和可靠性，达到预期的测试目的。

应变片的选择，应根据试验环境、应变性质、应变梯度及测量精度等因素来决定。

本次选择用的应变片阻值为119±0.2欧姆，灵敏度系数为2.099±1.1%，粘结剂为乙基纤维素胶为例。

2.2电阻应变片的安装常温应变片的安装采用粘贴方法。

应变片粘贴操作过程如下：2.2.1 检查和分选应变片应变片粘贴前应对应变片进行外观检查和阻值测量。

首先检查应变片表面是否平整、丝栅排列是否均匀，敏感栅有无锈斑、基底和盖层有无破损，引线是否牢固等。

实验三电阻应变片的粘贴工艺及其标定实验二电阻应变片的粘贴工艺及其标定§2-1 电阻应变片的粘贴工艺一．实验目的1．学习电阻应变片的粘贴方法。

2．了解电阻应变片的粘贴工艺对应变片测量灵敏度的影响。

二．实验装置1．电阻应变片2．悬臂梁3．工具三．实验步骤本实验是在悬臂梁的上、下两个表面对称位置各贴一片电阻应变片。

1．准备工作（1）测点表面打光为了使电阻应变片能准确地反映悬臂梁被测点的变形，必须使电阻应变片和测点表面很好地结合，不发生任何滑移和阻碍变形的现象。

为此，必须先用砂纸清除测点表面的油垢、铁锈等，不允许有沟痕并使打磨条纹与电阻应变片贴片方向成45o，应使表面粗糙度为R a3.2左右，不应过分粗糙，也不应过分光滑。

然后，用酒精棉球将测点附近基本擦干净。

（2）划基准线以测量点为中心用划针划十字线。

（3）清洁表面用镊子夹取棉花球，沾酒精等清洗溶液仔细擦洗测点表面，以棉花球不见污物为止。

2．贴片（1）取片就位待测点表面酒精晾干后，将502粘合剂均匀地涂在测点表面；用镊子将电阻应变片取出，对准事先划好的十字基准线贴在测点上。

（2）挤压在电阻应变片表面盖上吸水纸，轻轻挤出余胶，使贴好的电阻应变片平直且下面没有气泡。

（3）焊接导线用胶带纸将电阻应变片的引线和悬臂梁绝缘。

将四根长度和粗细一样的导线分别焊接在贴于悬臂梁上、下表面的两个电阻应变片的四根引线上，并将导线固定。

3．防护为了保证电阻应变片的工作性能长期稳定，需要采取防护措施，以防机械外力、湿气、水、酸、碱、油等因素的影响，例如在电阻应变片上覆盖环氧树脂或蜡封。

§2-2 电阻应变片标定一．实验目的1．了解电阻应变片灵敏系数的标定方法。

2．掌握电阻应变仪的使用方法。

二．实验仪器和设备1．YJ -5型静态电阻应变仪一台2．已贴好电阻应变片的悬臂梁一台3．砝码若干三．实验原理电阻应变片的应变效应基本关系式为：ε?=?K RR ，其中K 为电阻应变片的灵敏系数，也就是当电阻应变片粘贴在被测试件上，在应变片轴向的单向应力作用下，应变片电阻的相对变化与试件测点应变片的应变的比值。

电阻应变片的粘贴技术电阻应变片的粘贴技术一、实验目的1.初步掌握常温用电阻应变片的粘贴技术。

2.初步掌握接线、检查等准备工作。

二、实验设备和器材1.常温用电阻应变片2.数字式万用表。

3.502粘结剂。

4.电烙铁、镊子、沙纸。

5.等强度梁试件，温度补偿块。

6.丙酮、药棉等。

7.测量导线若干。

三、实验方法和步骤1.检查应变片的外观和电阻（电阻为200Ω±0.5Ω）。

2.测点表面的清洁处理：为使应变计与被测试件贴得牢,对测点表面要进行清洁处理。

首先把测点表面用砂纸打磨；使测点表面平整、光洁。

用棉花球蘸丙酮擦洗表面的油污，到棉花球不黑为止。

再用划针在测片位置处划出应变计的座标线。

3.贴片：在测点位置和应变片的底基面上，涂上薄薄一层胶水，用镊子夹住应变片，把应变片轴线对准座标线,上面盖一层聚乙烯塑料膜作为隔层，用手指在应变计的长度方向滚压，挤出片下汽泡和多余的胶水，手指保持不动约1分钟后再放开，注意按住时不要使应变片移动，轻轻掀开薄膜检查有无气泡、翘曲、脱胶等现象。

4.贴接线端子片、焊接：将端子片基地和待贴位置处涂抹上一层胶水，等贴牢后将应变片的两个引出线分别焊接到端子片上，再将两根导线分别焊接到另外的两个端子上，注意不能出现短路的情况。

5.检查应变片是否通路，并测量阻值。

四.实验结果1.电阻理论值为120Ω，测量电阻值均符合要求。

一、应变计的选择1、1/4桥λε，仪器调零困难。

同时也受温度的影响，用手握住导线的变化就能有100εμ2根线的1/4桥：长的引线会引入电阻导致电桥不平衡，6m长的导线导致电桥不平衡量为29000 以上。

λ，仪器调零容易。

也不受导线温度的影响。

εμ3根线的1/4桥：6m长的导线导致电桥不平衡量为4002、应变计的长度选择：要基于应力的分布。

λ应变测量的是局部区域的平均，而非某点的微应变。

当应力是线性分布，应变计的长度无影响。

λ应力集中时，最好用非常小的应变计贴在应力集中处，应变计应比应力集中点稍大一点。
