综合布线系统施工工艺流程(参考模板)

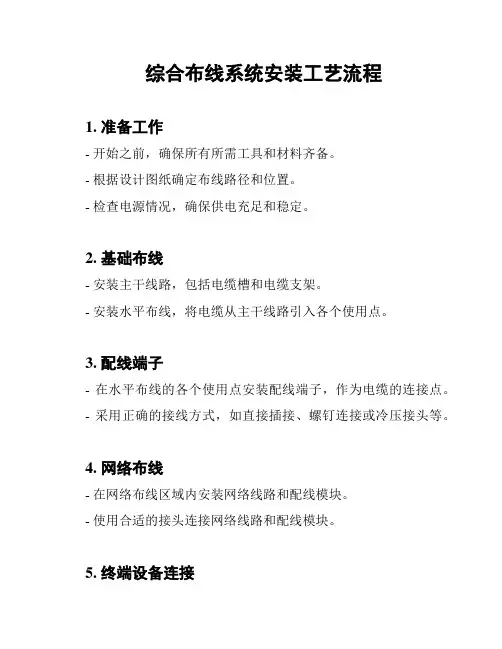

综合布线系统安装工艺流程
1. 准备工作
- 开始之前，确保所有所需工具和材料齐备。

- 根据设计图纸确定布线路径和位置。

- 检查电源情况，确保供电充足和稳定。

2. 基础布线
- 安装主干线路，包括电缆槽和电缆支架。

- 安装水平布线，将电缆从主干线路引入各个使用点。

3. 配线端子
- 在水平布线的各个使用点安装配线端子，作为电缆的连接点。

- 采用正确的接线方式，如直接插接、螺钉连接或冷压接头等。

4. 网络布线
- 在网络布线区域内安装网络线路和配线模块。

- 使用合适的接头连接网络线路和配线模块。

5. 终端设备连接
- 连接终端设备（如电脑、电话等）到合适的配线端子或网络接口。

6. 系统测试
- 对安装完成的综合布线系统进行测试，确保正常工作。

- 检查连接点是否牢固，信号传输是否稳定。

7. 清理和维护
- 清理安装现场，以确保没有残留物或危险物。

- 定期检查和维护综合布线系统，确保其持续正常运行。

以上为综合布线系统安装的基本流程，具体步骤可能根据实际情况而有所变化。

在进行安装工作时，请遵守相关安全规范，并根据客户需求进行适当的调整与安排。

综合布线系统施工工艺系统安装①安装流程图:布线系统安装流程内容详见图:②线缆敷设在该阶段工程实施，专业公司需按照专业施工规范要求，但不仅限以下内容进行：★垂直线槽中，每隔1m-2m在线槽上捆扎一下。

★每一根线缆两端统一编号，编号标签统一打印。

★线缆在终端出口处拉出不小于30cm的接线余量，盘好放在预埋盒内。

防止其它工序施工时损坏线缆。

★布线时遇到阻力较大时不用力过猛，防止线缆芯线拉断。

★布线缆时从配线柜至终端出口，线缆中间任何地方不得剪断和接续。

③信息插座安装按以下安装要求但不仅限于如下内容进行施工：★安装在墙体上，需结合装修要求，确定安装位置，如地面采用活动地板时，应加上活动地内净高尺寸。

★信息插座底座的固定方法采用扩张螺钉方式。

★固定螺丝需拧紧，不产生松动现象。

★按照设备厂商的安装指导书进行设备的接线、安装。

④设备安装控制点系统设备安装控制点内容详见表：按其控制点要求内容但不仅限于其内容组织。

设备安装控制点⑤缆线的端接专业公司需按以下要求但不仅限于如下内容进行施工：★缆线在终端前必须检查标签颜色和数字含义，并按顺序终端。

★缆线中间不得产生接头现象。

★缆线终端应符合设计和厂家安装手册要求。

★剥除护套均不得刮伤绝缘层，应使用专用工具剥除。

⑥系统接地在安装的机架、配线设备及金属钢管、桥架与接地体间保持良好的连接，压接牢固。

系统测试关键控制点专业公司需按以下要求但不仅限于如下内容进行组织。

①光纤测试★测试前对光纤连接器查头、插头进行洁净处理，测试仪设置衰减量阈值。

★测试仪在850nm和1300nm波长下进行A—B方向衰减测试。

★换向重复操作，进行B-A方向衰减测试。

②电缆测试对于布线电缆,逐条进行连通性和指标测试, 专业公司需采用国家认证产品厂家认可的测试仪进行线路性能测试。

从而确认水平电缆、分配线架、设备连接电缆、信息模块和终端连线等部分的信息传输性能和指标，保证整个布线系统有良好的性能，为今后的高速信息传输打下基础,在此阶段过程中作好有关资料。

综合布线系统施工工艺指南一、施工前的环境检查与准备1.环境条件检查：o交接间、设备间、工作区土建工程应全部竣工。

o房屋地面平整、光洁，门的高度和宽度应不妨碍设备和器材的搬运，门锁和钥匙齐全。

o线槽、钢管的位置、数量、尺寸应符合设计及图纸要求。

o交接间、设备间应提供可靠的施工电源和接地装置。

o交接间、设备间的面积，环境温、湿度应符合设计要求和相关规定。

2.材料检查：o对绞电缆和光缆的规格、程式、形式应符合设计的规定和合同要求。

o电缆所附标志、标签内容应齐全、清晰。

电缆外护套需完整无损，并附有出厂质量检验合格证。

o接线排和信息插座及其他接插件的塑料材质应具有阻燃性。

o光纤插座的连接器使用型号、数量、位置应与设计相符。

二、设备安装与机架加固1.机架安装：o机架上的各种零件不得脱落或碰坏，漆面如有脱落应补漆。

o机架的安装应牢固，按施工图的防震要求进行加固。

o壁挂式机框底距地面宜为300~800mm，各直列垂直倾斜误差及底座水平误差不应过大。

2.接线端子与模块设备安装：o接线端子各种标志应齐全。

o模块设备应完整，安装到位，标志齐全。

o安装螺丝必须拧紧，面板应保持在一个水平面上。

三、缆线布放与连接1.缆线布放要求：o缆线布放应自然平直，不得产生扭绞、打圈、接头等现象，不应受外力的挤压和损伤。

o缆线两端应贴有标签，标明编号，标签书写应清晰、端正和正确。

o缆线应有余量以适应终接、检测和变更。

2.缆线布放方法：o根据设计要求，将缆线按照规定的路由和位置进行布放。

o在布放过程中，应注意避免缆线受到挤压和损伤。

o缆线在桥架内敷设时，应按照规定的间距进行固定和绑扎。

3.缆线连接：o双绞电缆与信息插座的连接应采用卡接方式，按照缆线的色标、线对组成以及排列顺序进行卡接。

o光缆的连接应由专门人员接续，以保证光纤损耗最小。

o缆线连接后，应进行导通检验，确保连接质量。

四、施工注意事项1.最小弯曲半径：o非屏蔽4对对绞电缆的弯曲半径应至少为电缆外径的4倍。

综合布线系统施工工艺流程综合布线系统是信息技术中一个非常重要的组成部分。

它是企业通信的关键部分和数据中心中必备的基础结构。

综合布线系统涉及到多种传输介质，例如语音、数据和视频，因此在施工方面需要谨慎处理。

本文将介绍综合布线系统施工的步骤和一些注意事项。

施工前准备在开工之前，需要了解综合布线系统的设计要求。

可以预先熟悉设计规格表或与设计师沟通，这有助于工作顺利进行。

在施工前，还需要对工作场所进行评估，确认施工条件是否符合安全、环保的标准，如有不符合要求的地方需提前进行改进。

另外，施工前需要准备好施工工具和材料，以免影响工作进度。

布线路径规划在开始布线之前，需要通过以下步骤进行布线路径规划：1.了解建筑结构和空间要求。

通过检查建筑结构图、平面图和高程图，了解建筑物的结构和周边环境，以便为之后的布线做好准备。

2.评估设备需求。

确定网络连接所需的设备，包括数据中心传输设备、终端设备和连接器。

3.定位安装点。

确认布线设备将要安装的位置，并确定每个设备所需的布线数据量以及安装点之间的距离。

完成以上步骤后，就可以开始继续进行按照布线路径规划安装流程。

按照规划进行电缆敷设在布线路径规划确定后，应该检查支架、桥架和塑料管道等敷设物，以确保它们都能够承受所敷设的电缆。

在敷设电缆之前，应该将线缆剥掉外皮，并预留足够的电缆长度，以便安装连接器时处理电缆末端。

在进行电缆敷设时，需要保证电缆尽量不弯曲，这样可以防止信号损失并更容易安装连接器。

另外，电缆敷设还应该尽量与其他线路保持距离，以避免电磁干扰。

连接器安装在电缆敷设完成后，应该进行连接器的安装。

连接器是综合布线系统中的关键组件，可以将信号传输到下一个设备接口。

一般来说，在选择连接器时应遵循以下标准：1.连接器类型应与电缆匹配。

2.连接器应满足相关技术标准。

3.连接器需要满足环保要求。

4.连接器应该能够正确连接电缆。

为确保连接器的正确安装，可以通过以下步骤进行检验：1.确定连接器的类型。

第1篇一、项目概述1. 项目背景随着信息技术的飞速发展，现代建筑对通信系统的需求日益增长。

综合布线系统作为现代建筑中信息传输的基础设施，其质量直接影响到建筑物的信息化水平。

本方案旨在为某建筑物提供一套高效、可靠的综合布线系统，以满足未来信息传输的需求。

2. 项目目标（1）确保综合布线系统的安全、稳定、高效运行；（2）满足各类信息传输需求，包括语音、数据、视频等；（3）便于维护和管理；（4）符合国家相关标准和规范。

二、系统设计1. 系统架构本综合布线系统采用星型拓扑结构，由工作区子系统、水平布线子系统、管理子系统、垂直布线子系统、设备间子系统及建筑群子系统组成。

2. 系统选型（1）线缆：采用六类非屏蔽双绞线（Cat6），满足1000Mbps传输速率；（2）插座：采用RJ45接口，确保信号传输质量；（3）配线架：采用19英寸标准机架，便于管理和维护；（4）跳线：采用6类跳线，确保信号传输的稳定性；（5）设备：选用知名品牌交换机、路由器等网络设备。

三、施工准备1. 施工组织（1）项目经理：负责整个项目的组织、协调和管理工作；（2）施工队伍：由具有丰富经验的电工、网络工程师等组成；（3）材料供应：确保各类材料及时、合格地供应；（4）施工设备：准备必要的施工设备，如线缆剪线机、剥线钳、测线仪等。

2. 施工材料（1）线缆：六类非屏蔽双绞线（Cat6）；（2）插座：RJ45接口；（3）配线架：19英寸标准机架；（4）跳线：6类跳线；（5）设备：交换机、路由器等网络设备。

四、施工步骤1. 工作区子系统施工（1）确定信息点位置，进行点位放样；（2）安装信息模块，连接RJ45接口；（3）进行线缆连接，确保信号传输质量；（4）测试信息点，确保无误。

2. 水平布线子系统施工（1）确定水平布线路径，进行路径放样；（2）敷设线缆，确保线缆平整、无扭曲；（3）连接配线架，进行跳线；（4）测试水平布线，确保无误。

3. 管理子系统施工（1）确定管理区域，进行区域划分；（2）安装配线架，连接水平布线；（3）进行标签标识，便于管理和维护；（4）测试管理子系统，确保无误。

第1篇一、施工准备阶段1. 现场勘查：对施工场地进行详细的勘查，了解建筑结构、空间布局、设备分布等情况，为后续施工提供依据。

2. 设计审查：审查综合布线设计方案，确保其符合国家相关标准和规范，满足实际需求。

3. 材料设备准备：根据设计要求，准备所需的布线材料、设备、工具等，如双绞线、光纤、配线架、连接器、插座、适配器、测试仪等。

4. 人员组织：组建施工队伍，明确各工种人员职责，确保施工顺利进行。

二、施工阶段1. 工作区布线：按照设计要求，进行工作区布线，包括信息点安装、线缆敷设、线槽、桥架安装等。

2. 配线子系统布线：敷设水平线缆，连接楼层配线架和楼层设备，确保线缆长度、质量符合要求。

3. 干线子系统布线：敷设垂直线缆，连接楼层配线架和设备间，确保线缆长度、质量符合要求。

4. 建筑群子系统布线：根据实际需求，敷设建筑群内部及与外部网络的连接线缆，确保线缆质量、长度符合要求。

5. 设备间布线：安装设备间内的配线架、机柜、电源等设备，敷设相关线缆，确保设备间布线合理、安全。

6. 线缆测试：对敷设完成的线缆进行测试，确保其性能符合设计要求。

7. 系统调试：对综合布线系统进行调试，确保各设备、线缆正常运行。

三、施工验收阶段1. 施工验收：按照国家相关标准和规范，对施工质量进行验收，包括材料、设备、施工工艺等方面。

2. 系统测试：对综合布线系统进行测试，确保其性能、稳定性符合设计要求。

3. 文档编制：整理施工过程中产生的各类文档，包括设计文件、施工记录、测试报告等。

4. 系统交付：将综合布线系统交付给用户，并提供必要的培训和售后服务。

四、后期维护阶段1. 定期检查：对综合布线系统进行定期检查，确保其正常运行。

2. 故障处理：发现故障时，及时进行修复，确保系统稳定运行。

3. 更新升级：根据用户需求，对系统进行升级和扩展，提高系统性能。

总之，综合布线工程施工是一项复杂的系统工程，需要严格按照规范、标准进行操作。

综合布线系统施工方案(1)综合布线系统作为现代办公室建筑中不可或缺的基础设施之一，承担着传输数据、语音和视频等多种功能的重要任务。

在进行综合布线系统的施工工程时，必须按照科学合理的方案进行布局和施工，以确保系统的稳定性和可靠性。

下面将详细介绍综合布线系统的施工方案。

一、施工准备1.现场勘察：在进行综合布线系统施工前，必须进行现场勘察，了解建筑结构、布线需求和布线区域等相关情况，为后续施工工作做好准备。

2.材料准备：根据设计方案和现场情况，准备好所需的布线设备和材料，包括线缆、插座、连接器等。

3.施工人员培训：确保施工人员具有专业的技术知识和相关经验，能够按照设计要求进行施工作业。

二、布线方案设计1.走线规划：根据建筑结构和布线需求，制定合理的走线规划，包括主干线和分线的设置，以确保数据传输的高效性和稳定性。

2.设备布局：合理布置布线设备，如配线架、接线盒等，使其易于管理和维护，同时减少故障发生的可能性。

三、施工步骤1.布设线缆：按照设计方案进行线缆敷设工作，确保布线整齐、规范，并避免过度弯曲或受到外部干扰。

2.安装插座：根据需要安装各类插座和连接器，确保连接的可靠性和稳定性。

3.连接测试：在完成布线和设备安装后，进行连接测试，确保各项功能正常运行。

四、验收和维护1.验收：经过施工完成后的综合布线系统需经过验收，检查各项功能是否满足设计要求。

2.维护：建立定期维护计划，进行系统的定期检查和维护，以确保系统长期稳定运行。

在综合布线系统的施工过程中，施工方案的科学合理性和严格执行将直接影响系统的性能和可靠性，因此施工人员必须严格按照设计要求和标准操作，确保施工质量。

只有通过精心施工和维护，才能保障综合布线系统正常运行并满足办公室日常需求。

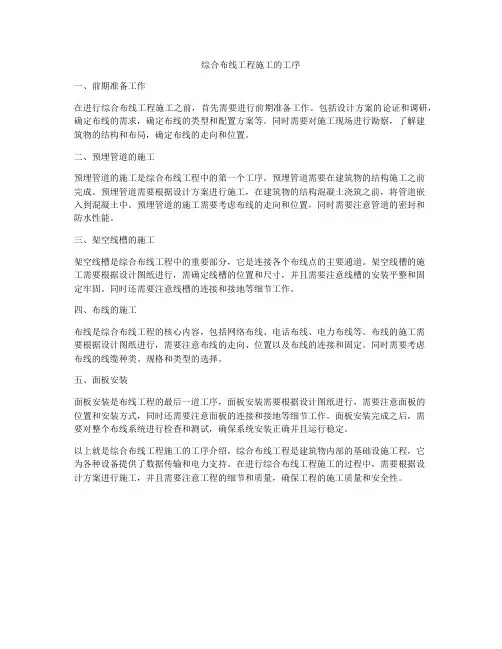

综合布线工程施工的工序一、前期准备工作在进行综合布线工程施工之前，首先需要进行前期准备工作。

包括设计方案的论证和调研，确定布线的需求，确定布线的类型和配置方案等。

同时需要对施工现场进行勘察，了解建筑物的结构和布局，确定布线的走向和位置。

二、预埋管道的施工预埋管道的施工是综合布线工程中的第一个工序。

预埋管道需要在建筑物的结构施工之前完成。

预埋管道需要根据设计方案进行施工，在建筑物的结构混凝土浇筑之前，将管道嵌入到混凝土中。

预埋管道的施工需要考虑布线的走向和位置，同时需要注意管道的密封和防水性能。

三、架空线槽的施工架空线槽是综合布线工程中的重要部分，它是连接各个布线点的主要通道。

架空线槽的施工需要根据设计图纸进行，需确定线槽的位置和尺寸，并且需要注意线槽的安装平整和固定牢固。

同时还需要注意线槽的连接和接地等细节工作。

四、布线的施工布线是综合布线工程的核心内容，包括网络布线、电话布线、电力布线等。

布线的施工需要根据设计图纸进行，需要注意布线的走向、位置以及布线的连接和固定。

同时需要考虑布线的线缆种类、规格和类型的选择。

五、面板安装面板安装是布线工程的最后一道工序，面板安装需要根据设计图纸进行，需要注意面板的位置和安装方式，同时还需要注意面板的连接和接地等细节工作。

面板安装完成之后，需要对整个布线系统进行检查和测试，确保系统安装正确并且运行稳定。

以上就是综合布线工程施工的工序介绍，综合布线工程是建筑物内部的基础设施工程，它为各种设备提供了数据传输和电力支持。

在进行综合布线工程施工的过程中，需要根据设计方案进行施工，并且需要注意工程的细节和质量，确保工程的施工质量和安全性。

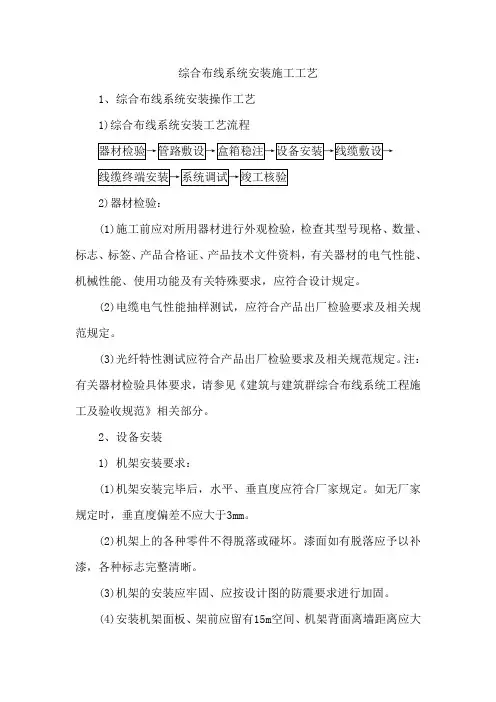

综合布线系统安装施工工艺1、综合布线系统安装操作工艺1)综合布线系统安装工艺流程2)器材检验：(1)施工前应对所用器材进行外观检验，检查其型号现格、数量、标志、标签、产品合格证、产品技术文件资料，有关器材的电气性能、机械性能、使用功能及有关特殊要求，应符合设计规定。

(2)电缆电气性能抽样测试，应符合产品出厂检验要求及相关规范规定。

(3)光纤特性测试应符合产品出厂检验要求及相关规范规定。

注：有关器材检验具体要求，请参见《建筑与建筑群综合布线系统工程施工及验收规范》相关部分。

2、设备安装1) 机架安装要求：(1)机架安装完毕后，水平、垂直度应符合厂家规定。

如无厂家规定时，垂直度偏差不应大于3mm。

(2)机架上的各种零件不得脱落或碰坏。

漆面如有脱落应予以补漆，各种标志完整清晰。

(3)机架的安装应牢固、应按设计图的防震要求进行加固。

(4)安装机架面板、架前应留有15m空间、机架背面离墙距离应大于08m，以便于散热和气流交换。

(5)壁挂式机框底距地面为800mm。

2)配线设备机架安装要求：(1)采用下走线方式、架底位置应与电缆上线孔相对应。

(2)各直列垂直倾斜误差不应大于3mm，底座水平误差每平方米不应大于2mm。

(3)接线端子各种标志应齐全。

3)各类接线模块安装要求：(1)模块设备应完整无损，安装就位、标志齐全。

(2)安装螺丝应拧牢固，面板应保持在一个水平面上。

4)接地要求：安装机架，配线设备及金属钢管、槽道、接地体，保护接地导线截面、颜色应符合设计要求，并保持良好的电气连接，压接处牢固可靠。

3、缆线敷设1)缆线敷设一般应符合下列要求：(1)缆线布放前应核对型号规格、程式、路由及位置与设计规定相符。

(2)缆线的布放应平直、不得产生扭绞，打圈等现象，不应受到外力的挤压和损伤。

(3)缆线在布放前两端应贴有标签，以表明起始和终端位置，标签书写应清晰，端正和正确。

(4)电源线、信号电缆、对绞电缆、光缆及建筑物内其他弱电系统的缆线应分离布放。

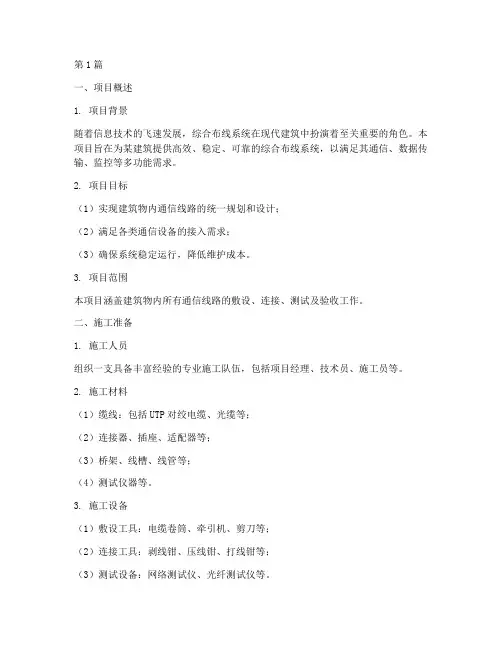

第1篇一、项目概述1. 项目背景随着信息技术的飞速发展，综合布线系统在现代建筑中扮演着至关重要的角色。

本项目旨在为某建筑提供高效、稳定、可靠的综合布线系统，以满足其通信、数据传输、监控等多功能需求。

2. 项目目标（1）实现建筑物内通信线路的统一规划和设计；（2）满足各类通信设备的接入需求；（3）确保系统稳定运行，降低维护成本。

3. 项目范围本项目涵盖建筑物内所有通信线路的敷设、连接、测试及验收工作。

二、施工准备1. 施工人员组织一支具备丰富经验的专业施工队伍，包括项目经理、技术员、施工员等。

2. 施工材料（1）缆线：包括UTP对绞电缆、光缆等；（2）连接器、插座、适配器等；（3）桥架、线槽、线管等；（4）测试仪器等。

3. 施工设备（1）敷设工具：电缆卷筒、牵引机、剪刀等；（2）连接工具：剥线钳、压线钳、打线钳等；（3）测试设备：网络测试仪、光纤测试仪等。

三、施工流程1. 工程测量（1）对建筑物进行测量，确定布线位置；（2）绘制施工图，标注线路走向、设备位置等。

2. 线路敷设（1）根据施工图，敷设缆线，确保缆线平直、无扭曲；（2）在敷设过程中，注意缆线与其他线路的隔离，保持最小净距离；（3）在缆线两端贴上标签，注明起始和终端位置。

3. 线路连接（1）按照设计要求，连接缆线与设备；（2）确保连接牢固、可靠；（3）测试连接质量，确保无误。

4. 系统测试（1）使用测试仪器对系统进行测试，包括线路通断、传输速率、信号质量等；（2）根据测试结果，对系统进行调整和优化。

5. 工程验收（1）组织验收小组，对施工质量进行验收；（2）验收合格后，进行系统交付使用。

四、施工要求1. 施工人员应严格按照施工图纸和规范要求进行施工；2. 施工过程中，注意安全防护，防止发生安全事故；3. 施工材料应选用合格产品，确保工程质量；4. 施工过程中，及时进行质量检查和验收，发现问题及时整改。

五、总结本综合布线工程施工方案旨在为用户提供一个高效、稳定、可靠的综合布线系统。

综合布线工程施工方案主要包括以下几个方面：工程概述、施工准备、施工流程、施工要点、质量控制、安全防护和施工进度计划。

以下是一篇综合布线工程施工方案的范例，字数超过500字。

一、工程概述本项目为某企业办公大楼综合布线工程，主要包括楼内各办公室、会议室、多功能厅等场所的通信网络、数据网络和安防网络的布线。

工程范围包括楼层间垂直布线、水平布线、设备间布线、室内外布线等。

二、施工准备1. 技术准备：熟悉施工图纸，了解设计意图，明确施工要求。

对施工人员进行技术交底，确保施工人员掌握相关技术知识和操作技能。

2. 材料准备：根据工程量清单，提前采购所需电缆、光缆、接插件、线槽、桥架等材料。

并对材料进行验收，确保材料质量符合国家标准。

3. 设备准备：准备施工所需的工具和设备，如电缆切割器、剥线钳、压线钳、熔接机、线槽切割机等。

4. 现场准备：了解现场情况，明确施工部位，清理施工障碍，确保施工顺利进行。

三、施工流程1. 楼层间垂直布线：按照设计图纸，从设备间引出垂直电缆，通过电梯井、竖井等通道，布设至各楼层。

2. 水平布线：从楼层间垂直布线接出，分别布设至各办公室、会议室等场所。

3. 设备间布线：根据设备间布局，布设设备间内部电缆、光缆，连接各设备。

4. 室内外布线：根据设计要求，布设室内外光缆，确保通信畅通。

5. 系统测试：施工完成后，对整个布线系统进行测试，确保系统性能符合设计要求。

四、施工要点1. 电缆布线：按照设计图纸，合理规划电缆走向，避免电缆交叉、打结。

电缆固定间距均匀，不宜过长或过短。

2. 光缆布线：光缆布线应尽量远离电磁干扰源，采用专用线槽或管道布设。

光缆熔接应采用专业设备，确保熔接质量。

3. 接插件安装：接插件应安装牢固，接触良好。

电源线、数据线、音频线等应分类标识，便于管理和维护。

4. 线槽、桥架安装：线槽、桥架应固定牢固，横平竖直。

线槽内电缆、光缆应整齐排列，不宜过于拥挤。

5. 防护措施：施工过程中，应做好防护措施，防止电缆、光缆受损。

综合布线系统施工工艺施工准备1．材料要求（1）对绞电缆和光缆型号规格、程式、形式应符合设计的规定和购销合同的规定。

电缆所附标志、标签内容应齐全、清晰。

电缆外护套须完整无损，电缆应附有出厂质量检验合格证，并应附有本批量电缆的性能检验报告（注：电缆标志内容：在电缆的护套上约以1m的间隔标明生产厂厂名或代号及电缆型号规格，必要时还标明生产年份。

标签内容：电缆型号规格，生产厂厂名或专用标志，制造年份、电缆长度）。

（2）钢管（或电线管）型号规格，应符合设计要求，壁厚均匀，焊逢均匀，无劈裂，砂眼，棱刺和凹扁现象。

除镀锌管外其他管材需预先除锈刷防腐漆（现浇混凝土内敷钢管，可不刷防腐漆，但应除锈）。

镀锌管或刷过防腐漆的钢管外表完整无剥落现象，并有产品合格证。

（3）管道采用水泥管块时，应符合邮电部《通信管道工程施工及验收技术规范》（YDJ39—90）中相关规定。

（4）金属线槽及其附件：应采用经过镀锌处理的定型产品。

其型号规格应符合设计要求。

线槽内外应光滑平整，无棱刺，不应有扭曲、翘边等变形现象，并应有产品合格证。

（5）各种镀锌铁件表面处理和镀层应均匀完整，表面光洁，无脱落、气泡等缺陷。

（6）接插件：各类跳线、接线排、信息插座、光纤插座等型号规格，数量应符合设计要求，其发射、接收标志明显，并应有产品合格证。

（7）配线设备，电缆交接设备的型号规格应符合设计要求，光电缆交接设备的编排及标志名称应与设计相符。

各类标志名称统一，标志位置正确、清晰，并应有产品合格证及相关技术文件资料。

（8）电缆桥架、金属桥架的型号规格、数量应符合设计要求，金属桥架镀锌不应有脱落损坏现象，桥架应平整、光滑、无棱刺，无扭曲、翘边、铁损变形现象，并应有产品合格证。

（9）各种模块设备型号规格、数量应符合设计要求，并应有产品合格证。

（10）交接箱、暗线箱型号规格、数量应符合设计要求，并应有产品合格证。

（11）线槽及其附件型号规格应符合设计要求，并选用相应的定型产品。

综合布线系统施工工艺（1）施工中的重点为了避免线缆的缠绕（特别是在弯头处），在管线敷设时一定要注意管径的填充度，一般内径20mm的线管以不超2根六类线为宜，内径25mm的线管以不超3根六类线为宜。

放线过程中主要是注意拉力的控制，对于带卷轴包装的线缆，建议两头至少各安排一名工人，把卷轴套在自制的拉线杆上，放线端的工人先从卷轴箱内预拉出一部分线缆，另一个人在管线另一端抽取，预拉出的线不能过多，避免多根线在场地上缠结环绕；拉线工序结束后，两端留出的冗余线缆要整理和保护好，盘线时要顺着原来的旋转方向，线圈直径不要太小，有可能的话用废线头固定在桥架、吊顶上或纸箱内，做好标注提请其他人员勿动勿踩；端接工序完成后整理、绑扎、安置线缆时，冗余线缆不要太长，不要让线缆叠加受力，线圈顺势盘整，固定扎绳不要勒紧；如果在2个终端间有多余的线缆，应该按照需要的长度将其剪断，而不应将其卷起并捆绑起来。

在接头处，线缆的外保护层需要压在接头内而不能在接头外。

虽然在线缆受到外界拉力时整个线缆均会受力，但若外保护层压在接头外，则受力的将主要是线缆和接头连接的金属部分。

（2）质量保证措施在综合布线工程项目质量控制中，要对施工过程质量进行控制，因此质量控制的依据体现两部分质量控制的要求，重点对材料、配件、设备的质量进行控制和对工序质量进行控制，除了有共同的合同文件、设计图纸意外，还有各种专门的技术法规和其它规定。

（3）系统调试工作区子系统各楼层信息点分布点及编号详细情况标注于各楼层平面图上。

所有信息插座未经注明均为离地300mm。

为便于设备接续，建议每个信息插座附近同时配置一个三孔单相电源。

水平八芯双绞线在模块上卡接完毕，即应将面板装上。

工作区预留长度为0.3～0.6米；光缆在设备端预留长度一般为5～10米；有特殊要求的应按设计要求预留长度。

水平布线系统水平线缆的穿放，最好在墙面一次装修完成后进行。

管、槽安装到位并连通，管内应无杂物和浸水，管口光滑无毛刺。

综合布线系统施工工艺标准（ J070401-2004）1 适用范围本标准适用于建筑群综合布线系统安装工程。

2 施工准备2.1 材料、设备2.1.1 传输部分：对绞电缆、光缆、光纤连接头、光纤耦合器等。

2.1.2 机房部分：交接箱、机柜、各类配线架、配线模块、跳线等。

2.1.3 终端部分：信息插座、光纤插座、8位模块式通用插座、多用户信息插座。

2.1.4 上述设备材料的规格、型号、数量应符合设计及合同要求，并附有出厂质量检验合格证、性能检验报告及“CCC”认证标识等。

电缆所附标志、标签内容应齐全、清晰。

2.1.5 镀锌材料：镀锌钢管、镀锌线槽、金属膨胀螺栓、金属软管、接地螺栓。

2.1.6 其他材料：接线盒、地面插座、塑料线槽及其附件。

塑料线槽其敷设场所的环境温度不得低于-15℃，其阻燃性能氧指数不应低于27％。

2.2 机具设备2.2.1安装器具：煨管器、液压开孔器、套丝机、钢锯、电工组合工具、射钉枪、拉铆枪、手电钻、台钻、高凳等。

2.2.2 测试器具：网络测试仪、光时域反射仪、万用表、兆欧表、铅笔、皮尺、水平尺、小线、线坠等。

2.2.3 专用工具：剥线器、压线工具、光纤熔接机、显微镜、切割工具、玻璃磨光盘、烘干箱。

2.3 作业条件2.3.1 线缆沟、槽、管、箱、盒施工完毕。

2.3.2 土建装修工程完工，线路全部贯通。

2.3.3 配线间、设备间的环境温度、湿度、照度等均应符合设计要求，通风良好，且室内无危险物品，消防器材齐全。

2.4 技术准备2.4.1 施工图纸齐全。

2.4.2 施工方案编制完毕并经审批。

2.4.3 施工前应组织施工人员熟悉图纸、方案及专业设备安装使用说明书，并进行有针对性的培训及安全、技术交底。

3 施工工艺流程与操作方法综合布线系统可分为建筑群子系统、干线（垂直）子系统、配线（水平）子系统、设备间子系统、管理子系统和工作区子系统。

工作区子系统由信息插座、信息终端设备及相应的适配器、连线组成。

综合布线系统施工方案1.1施工准备1材料、设备传输部分：对绞电缆、光缆、光纤连接头、光纤耦合器等。

机房部分：交接箱、机柜、各类配线架、配线模块、跳线等。

终端部分：信息插座、光纤插座、8位模块式通用插座、多用户信息插座。

上述设备材料的规格、型号、数量应符合设计及合同要求，并附有出厂质量检验合格证、性能检验报告及“CCC”认证标识等。

电缆所附标志、标签内容应齐全、清晰。

镀锌材料：镀锌钢管、镀锌线槽、金属膨胀螺栓、金属软管、接地螺栓。

其他材料：接线盒、地面插座、塑料线槽及其附件。

塑料线槽其敷设场所的环境温度不得低于-15℃，其阻燃性能氧指数不应低于27％。

2机具设备安装器具：煨管器、液压开孔器、套丝机、钢锯、电工组合工具、射钉枪、拉铆枪、手电钻、台钻、高凳等。

测试器具：网络测试仪、光时域反射仪、万用表、兆欧表、铅笔、皮尺、水平尺、小线、线坠等。

专用工具：剥线器、压线工具、光纤熔接机、显微镜、切割工具、玻璃磨光盘、烘干箱。

3作业条件线缆沟、槽、管、箱、盒施工完毕。

土建装修工程完工，线路全部贯通。

配线间、设备间的环境温度、湿度、照度等均应符合设计要求，通风良好，且室内无危险物品，消防器材齐全。

4技术准备施工图纸齐全。

施工方案编制完毕，并经审批。

施工前应组织施工人员熟悉图纸、方案及专业设备安装使用说明书，并进行有针对性的培训及安全、技术交底。

1.2操作工艺1工艺流程系统验收系统调试线缆端接设备安装线缆敷设管路敷设2操作方法(一)、管路敷设：参见闭路电视监控系统管路敷设。

(二)、线缆敷设重要管路采用地下通信管网时，应符合国家现行标准《通信管道工程施工及验收技术规范》YDJ 39中相关规定。

线缆敷设一般应符合下列要求： (1)线缆的布放应自然平直，线缆间不得缠绕、交叉等。

(2)线缆不应受到外力的挤压，且与线缆接触的表面应平整、光滑，以免造成线缆的变形与损伤。

(3)线缆在布放前两端应贴有标签，以表明起始和终端位置，标签书写应清晰。
