P r e c i s i o n G e a r i n g&M o t i o n C o n t r o l
{
{
{
The Basic Component Set
1) T he Wave generator (WG) is a thin raced bearings assembly ? tted onto an elliptical plug, and normally is the rotating input member.2) T he Flexspline (FS) is a non-rigid ring with external teeth on a slightly smaller pitch diameter than the Circular Spline. It is ? tted over and is elastically de? ected by the Wave Generator.3) T he Circular Spline (CS) is a rigid ring with internal teeth, engaging the teeth of the Flexspline across the major axis of the Wave Generator.4) T he Dynamic Spline (DS) is a rigid ring having
internal teeth of same number as the Flexspline. It rotates together with the Flexspline and serves as the output member. It is identi? ed by chamfered corners at its outside diameter.
Contents
Compact, High Ratio, In-Line Gearing .............................2The Basic Component Set ................................................2Con? guration .....................................................................3Typical Installation .............................................................3Ordering Information .........................................................3Dimensions ........................................................................4Performance Ratings ........................................................5Lubrication .........................................................................6Installation .........................................................................6Ef? ciency ...........................................................................7No-Load Running Torque, Starting Torque,and Back Driving Torque (7)
Compact, High Ratio, In-Line Gearing
Harmonic Drive HDUF “Pancake” type component set offers the designer high ratio, in-line mechanical power
transmissions in extremely compact con? gurations. The component set consists of four elements: the Wave generator, an elliptical bearing assembly; the Flexspline, a non-rigid ring with external teeth; and the Circular Spline and the Dynamic Spline, rigid internal gears.
Rotation of the Wave Generator imparts a rotating elliptical shape to the Flexspline causing progressive engagement of its external teeth with the internal teeth of the Circular Spline and the Dynamic Spline. The ? xed Circular Spline has two more teeth than the Flexspline, thereby imparting relative rotation to the Flexspline at a reduction ratio corresponding to the difference in the number of teeth. With the same number of teeth, the Dynamic Spline rotates with and at the same speed as the Flexspline.
Con? gurations
1) Reduction Gearing
WG Input CS Fixed DS Output Ratio as listed
Input and output in opposite direction.
2) Reduction Gearing WG Input CS Output DS Fixed
Ratio
1 R+1
Input and output in same direction.
Output
Input
Output
Input
Output
Input
4) Differential WG Control Input CS Main-drive Input DS Main-drive Output
Numerous differential functions can be obtained by combinations of speeds and rotations on the three shafts.
3) Reduction Gearing WG Fixed CS Output DS Input
Ratio
R R+1
Input and output in same direction.
Output
Input
Ordering Information
Pancake model with the single row bearing Wave Generator Size 20
Reduction ratio 80:1
Component set
Backlash optimized to below 3 arc minutes (Optional)Suf? x indicating that the set is specially modi? ed or designed
according to customer requirements.
HDUF 20-80-2G-BL3-SP
Typical Installation
HDUF “pancake” type component sets are easier to use than conventional gearing. All that is required is suitable bearing support for the input and output shaft, and a means of ? xing the circular spline against rotation.
The simplicity of HDUF component sets is demonstrated in the typical arrangements shown below.
Dimensions
Maximum housing I.D. for Flexspline axial containment is L. The surface hardness in the region where the Flexspline abuts the housing is recommended to be HRC 29–34.
Performance Ratings
* Thermal limited–50% duty cycle with on time not exceeding 15 minutes.
** This torque is not to be exceeded under any circumstances.
*** Rating at input speed below 500 rpm is same as for 500 rpm.
**** Backlash measured at output with the input locked, maximum value.
Lubrication
Oil lubrication ratings are based on Molub Alloy gear Oil No. 80. See table for recommended oil level and volume for horizontal shaft mounting.
For vertical mounting the recommended level is at the wave generator bearing ball centerline or midpoint of
Grease lubricated ratings are based on Harmonic Grease HC-1, which has been specially developed for Harmonic Drive lubrication. Alternate lubricants include Molub Alloy Grease No. 2, Shell Alvania EP 1 and their equivalents.
For retention of grease within the tooth mesh area
and the ball bearing, it is recommended that the L dimension (see HDUF Dimensions, page 4) be extended further inward to at least S.
mm
Installation
The Dynamic Spline is distinguished by its chamfered outer edge. HDUF Component Sets may be operated in any attitude. Recommended installed relationships are shown below:
Housing Tolerance
Ef? ciency
Ef? ciency varies depending on input speed, ratio, load level, temperature, and type of lubrication. The effects of these factors are illustrated in the curves shown below.
HDUF Ef? ciency vs. Ratio, Temperature, and Lubricant (At Rated Torque)
Input Speed 3400 rpm
Input Speed 500 rpm
Input Speed 1700 rpm
No-Load Running Torque, Starting Torque, and Backdriving Torque
Values quoted are based on actual tests with the component sets assembled in housings, and takes into consideration friction resistance of oils seals, and churning of oil.
Harmonic Drive LLC Boston
247 Lynnfield Street Peabody, MA 01960
New York
89 Cabot Court Hauppauge, NY 11788
800-921-3332
F: 978-532-9406
https://www.doczj.com/doc/1d4101664.html,
Worldwide Locations: Harmonic Drive Systems, Inc. Minamiohi 6-25-3, Shinagawa-ku Tokyo 140, Japan
Harmonic Drive AG Hoenbergstr, 14
Limburg/Lahn, D-65555 Germany
{机械设计基础课程设计} 设计说明书 课程设计题目 带式输送机传动装置 设计者李林 班级机制13-1班 学号9 指导老师周玉 时间20133年11-12月
目录 一、课程设计前提条件 (3) 二、课程设计任务要求 (3) 三、传动方案的拟定 (3) 四、方案分析选择 (3) 五、确立设计课题 (4) 六、电动机的选择 (5) 七、传动装置的运动和动力参数计算 (6) 八、高速级齿轮传动计算 (8) 九、低速级齿轮传动计算 (13) 十、齿轮传动参数表 (18) 十一、轴的结构设计 (19) 十二、轴的校核计算 (20) 十三、滚动轴承的选择与计算 (24) 十四、键联接选择及校核 (25) 十五、联轴器的选择与校核 (26) 十六、减速器附件的选择 (27) 十七、润滑与密封 (30) 十八、设计小结 (31) 十九、参考资料 (31)
一．课程设计前提条件： 1. 输送带牵引力F(KN)： 2.8 输送带速度V(m/S)：1.4 输送带滚筒直径(mm)：350 2. 滚筒效率：η=0.94（包括滚筒与轴承的效率损失） 3. 工作情况：使用期限12年，两班制（每年按300天计算），单向运转，转速误差不得超过±5%，载荷平稳； 4. 工作环境：运送谷物，连续单向运转，载荷平稳，空载起动，室内常温，灰尘较大。 5. 检修间隔期：四年一次大修，两年一次中修，半年一次小修； 6. 制造条件及生产批量：一般机械厂制造，小批量生产。 二．课程设计任务要求 1. 用CAD设计一张减速器装配图（A0或A1）并打印出来。 2. 轴、齿轮零件图各一张，共两张零件图。 3.一份课程设计说明书（电子版）。 三．传动方案的拟定 四．方案分析选择 由于方案（4）中锥齿轮加工困难，方案（3）中蜗杆传动效率较低，都不予考虑；方案（1）、方案（2）都为二级圆柱齿轮减速器，结构简单，应用广泛，初选这两种方案。 方案（1）为二级同轴式圆柱齿轮减速器，此方案结构紧凑，节省材料，但由于此 方案中输入轴和输出轴悬臂，容易使悬臂轴受齿轮间径向力作用而发生弯曲变形使齿轮啮合不平稳，若使用斜齿轮则指向中间轴的一级输入齿轮和二级输出齿轮的径向力同向，
安徽理工大学继续教育学院 毕业设计 题目二级直齿圆柱齿轮减速器 系别 专业机械电子工程 班级 09 姓名汪凡凯 学号 指导教师 日期 2011年5月
摘要 齿轮传动是现代机械中应用最广的一种传动形式。它由齿轮、轴、轴承及箱体组成的齿轮减速器,用于原动机和工作机或执行机构之间,起匹配转速和传递转矩的作用。齿轮减速器的特点是效率高、寿命长、维护简便，因而应用极为广泛。 本设计讲述了带式运输机的传动装置——二级圆柱齿轮减速器的设计过程。首先进行了传动方案的评述，选择齿轮减速器作为传动装置，然后进行减速器的设计计算（包括选择电动机、设计齿轮传动、轴的结构设计、选择并验算滚动轴承、选择并验算联轴器、校核平键联接、选择齿轮传动和轴承的润滑方式九部分内容）。运用AutoCAD软件进行齿轮减速器的二维平面设计，完成齿轮减速器的二维平面零件图和装配图的绘制。 关键词：齿轮啮合轴传动传动比传动效率
目录 1、引言 (1) 2、电动机的选择 (2) 2.1. 电动机类型的选择 (2) 2.2．电动机功率的选择 (2) 2.3．确定电动机的转速 (2) 3、计算总传动比及分配各级的传动比 (4) 3.1. 总传动比 (4) 3.2．分配各级传动比 (4) 4、计算传动装置的传动和动力参数 (5) 4.1.电动机轴的计算 (5) 4.2.Ⅰ轴的计算(减速器高速轴) (5) 4.3.Ⅱ轴的计算(减速器中间轴) (5) 4.4.Ⅲ轴的计算(减速器低速轴) (6) 4.5.Ⅳ轴的计算(卷筒轴) (6) 5、传动零件V带的设计计算 (7) 5.1.确定计算功率 (7) 5.2.选择V带的型号 (7) 5.3.确定带轮的基准直径d d1 d d2 (7) 5.4.验算V带的速度 (7) 5.5.确定V带的基准长度L d 和实际中心距a (7) 5.6.校验小带轮包角ɑ 1 (8)
P r e c i s i o n G e a r i n g&M o t i o n C o n t r o l
{ { { The Basic Component Set 1) T he Wave generator (WG) is a thin raced bearings assembly ? tted onto an elliptical plug, and normally is the rotating input member.2) T he Flexspline (FS) is a non-rigid ring with external teeth on a slightly smaller pitch diameter than the Circular Spline. It is ? tted over and is elastically de? ected by the Wave Generator.3) T he Circular Spline (CS) is a rigid ring with internal teeth, engaging the teeth of the Flexspline across the major axis of the Wave Generator.4) T he Dynamic Spline (DS) is a rigid ring having internal teeth of same number as the Flexspline. It rotates together with the Flexspline and serves as the output member. It is identi? ed by chamfered corners at its outside diameter. Contents Compact, High Ratio, In-Line Gearing .............................2The Basic Component Set ................................................2Con? guration .....................................................................3Typical Installation .............................................................3Ordering Information .........................................................3Dimensions ........................................................................4Performance Ratings ........................................................5Lubrication .........................................................................6Installation .........................................................................6Ef? ciency ...........................................................................7No-Load Running Torque, Starting Torque,and Back Driving Torque (7) Compact, High Ratio, In-Line Gearing Harmonic Drive HDUF “Pancake” type component set offers the designer high ratio, in-line mechanical power transmissions in extremely compact con? gurations. The component set consists of four elements: the Wave generator, an elliptical bearing assembly; the Flexspline, a non-rigid ring with external teeth; and the Circular Spline and the Dynamic Spline, rigid internal gears. Rotation of the Wave Generator imparts a rotating elliptical shape to the Flexspline causing progressive engagement of its external teeth with the internal teeth of the Circular Spline and the Dynamic Spline. The ? xed Circular Spline has two more teeth than the Flexspline, thereby imparting relative rotation to the Flexspline at a reduction ratio corresponding to the difference in the number of teeth. With the same number of teeth, the Dynamic Spline rotates with and at the same speed as the Flexspline.
兰州工业学院学院 毕业设计 题目二级直齿圆柱齿轮减速器系别机电工程学院 专业机械设计与制造 班级机设 姓名***** 学号****** 指导教师**** 日期2013年12月
设计任务书 题目： 带式运输机传动系统中的二级直齿圆柱齿轮减速器设计要求： 1：运输带的有效拉力为F=2500N。 2：运输带的工作速度为V=1.7m/s。 3：卷筒直径为D=300mm。 5：两班制连续单向运转（每班8小时计算），载荷变化不大，室内有粉尘。6：工作年限十年（每年300天计算），小批量生产。 设计进度要求： 第一周拟定分析传动装置的设计方案： 第二周选择电动机,计算传动装置的运动和动力参数： 第三周进行传动件的设计计算，校核轴，轴承，联轴器，键等： 第四周绘制减速器的装配图： 第五周准备答辩 指导教师（签名）：
摘要 齿轮传动是现代机械中应用最广的一种传动形式。它由齿轮、轴、轴承及箱体组成的齿轮减速器,用于原动机和工作机或执行机构之间,起匹配转速和传递转矩的作用。齿轮减速器的特点是效率高、寿命长、维护简便，因而应用极为广泛。 本设计讲述了带式运输机的传动装置——二级圆柱齿轮减速器的设计过程。首先进行了传动方案的评述，选择齿轮减速器作为传动装置，然后进行减速器的设计计算（包括选择电动机、设计齿轮传动、轴的结构设计、选择并验算滚动轴承、选择并验算联轴器、校核平键联接、选择齿轮传动和轴承的润滑方式九部分内容）。运用AutoCAD软件进行齿轮减速器的二维平面设计，完成齿轮减速器的二维平面零件图和装配图的绘制。 关键词：齿轮啮合轴传动传动比传动效率
目录 1、引言 (1) 2、电动机的选择 (2) 2.1. 电动机类型的选择 (2) 2.2．电动机功率的选择 (2) 2.3．确定电动机的转速 (2) 3、计算总传动比及分配各级的传动比 (4) 3.1. 总传动比 (4) 3.2．分配各级传动比 (4) 4、计算传动装置的传动和动力参数 (5) 4.1.电动机轴的计算 (5) 4.2.Ⅰ轴的计算(减速器高速轴) (5) 4.3.Ⅱ轴的计算(减速器中间轴) (5) 4.4.Ⅲ轴的计算(减速器低速轴) (6) 4.5.Ⅳ轴的计算(卷筒轴) (6) 5、传动零件V带的设计计算 (7) 5.1.确定计算功率 (7) 5.2.选择V带的型号 (7) 5.3.确定带轮的基准直径d d1 d d2 (7) 5.4.验算V带的速度 (7) 5.5.确定V带的基准长度L d 和实际中心距a (7) 5.6.校验小带轮包角ɑ 1 (8)
黄山学院 基于Pro/E的课程设计 二级斜齿轮减速器 课题名称：二级斜圆柱齿轮减速器的三维造型 学生学号：21206072043 专业班级：12机械卓越班 学生姓名：谢坤林 学生成绩： 指导教师：刘胜荣 课题工作时间：2012.12.23 至2013.01.14
目录 1.引言------------------------------------------1 2.上箱体的绘制------------------------------4 3.下箱体的绘制------------------------------12 4.齿轮、齿轮轴的绘制--------------------17 5.轴的绘制------------------------------------29 6.其他零部件的绘制------------------------31 7.总体装配------------------------------------39 8.设计小结------------------------------------48
1引言： 减速器是应用于原动机和工作机之间的独立传动装置，具有结构紧凑、传动效率较高、传递运动准确可靠、使用维护方便和可成批生产等特点。传统的减速器手工设计通常采用二维工程图表示三维实体的做法，这种做法不仅不能以三维实体模型直观逼真地显现出减速器的结构特征，而且对于一个视图上某一尺寸的修改，不能自动反应在其他对应视图上。 1985年美国PTC公司开始建模软件的研究，1988年V1.0的Pro/ENGINEER 诞生，随后美国通用汽车公司将该技术应用于各种类型的减速器设计与制造中。目前在基于Pro/E的减速器的模型设计、数据分析与生产制造方面美国、德国和日本处于领先地位，美国Alan-Newton公司研制的X-Y式精密减速器和日本住友重工研制的FA型减速器都是目前先进的高精密型齿轮减速器。 Pro/ENGINEER技术可以方便快捷的实现建立基于零件或子装配体的三维模型设计和装配，并且提供了丰富的约束条件完成可以满足的工程实践要求。建立三维模型在装配体环境下可以很好的对零件进行编辑和修改，在生产实际中便捷的把立体图转换为工程图，在生产应用中充分利用Pro/E软件进行几何造型设计，进一步利用数控加工设备进行技术加工，可以显著提高减速器的设计制造精密、设计制造质量、设计制造效率，从而缩短产品更新换代生产的整个周期。而我国在Pro/E的减速器三维模型设计方面还相对比较薄弱，因此，随着经济全球化的发展，在此技术上我国需要不断的突破创新，逐步提高“中国创造”在国际市场的竞争力。 基于Pro/Engineer的二级减速器设计 机械电子工程专业学生XXX 指导教师XX 摘要：Pro/Engineer一个参数化、基于特征的实体造型系统，具有单一数据库功能。本文在减速器零部件几何尺寸数值计算的基础上，利用Pro／E软件实现了齿轮系和轴系等零件特征的三维模型设计；利用Pro／E软件实现了齿轮系和轴系的虚拟装配，具有较好的通用性和灵活性。此系统的实现可以使设计人员在人机交互环境下编辑修改，快速高效地设计出圆柱齿轮减速器产品，同时通过PRO/E 对二级减速器进行建模设计，规划零件的装配过程，对实现预期的运动仿真，建立机构运动分析，提高效率和精度奠定了基础。 关键字：二级减速器轴承齿轮机械传动 Pro/E The design of two-grade cylindrical gear reducer based on Pro/Engineer Student majoring in Mechanical and Electronic Engineering XXX Tutor XXX
随着现代科技的飞速发展，机器人已不只是存在于影视作品中，人们逐渐可以发现，在我们的社会生活中越来越多地方都开始使用服务型机器人，甚至很多人家里也有诸如扫地机器人之类的产品。除此以外，还有一类使用频率较高的工业机器人。但是，不论是服务型机器人还是工业机器人，都会使用到精密减速器，但很少有人了解这一仪器具体有何作用，下面就给大家介绍一下。 工业机器人的动力源一般为交流伺服电机，因为由脉冲信号驱动，其伺服电机本身就可以实现调速，为什么工业机器人还需要减速器呢？工业机器人通常执行重复的动作，以完成相同的工序；为保证工业机器人在生产中能够可靠地完成工序任务，并确保工艺质量，对工业机器人的定位精度和重复定位精度要求很高。因此，提高和确保工业机器人的精度就需要采用RV减速器或谐波减速器。精密减速器在工业机器人中的另一作用是传递更大的扭矩。当负载较大时，一味提高伺服电机的功率是很不划算的，可以在适宜的速度范围内通过减速器来提高输出扭矩。此外，伺服电机在低频运转下容易发热和出现低频振动，对于长时间和周期性工作的工业机器人这都不利于确保其精确、可靠地运行。 精密减速器的存在使伺服电机在一个合适的速度下运转，并精确地将转速降
到工业机器人各部位需要的速度，提高机械体刚性的同时输出更大的力矩。与通用减速器相比，机器人关节减速器要求具有传动链短、体积小、功率大、质量轻和易于控制等特点。大量应用在关节型机器人上的减速器主要有两类：RV减速器和谐波减速器。 相比于谐波减速器，RV减速器具有更高的刚度和回转精度。因此在关节型机器人中，一般将RV减速器放置在机座、大臂、肩部等重负载的位置；而将谐波减速器放置在小臂、腕部或手部；行星减速器一般用在直角坐标机器人上。 以上就是由四川志方科技有限公司为大家提供的关于精密减速器在工业机器人上的作用信息，如果你对此感兴趣，或者想要了解更多相关信息，建议咨询专业机构。
1引言 齿轮传动是现代机械中应用最广的一种传动形式。它的主要优点是：①瞬时传动比恒定、工作平稳、传动准确可靠，可传递空间任意两轴之间的运动和动力；②适用的功率和速度范围广；③传动效率高，η=0.92-0.98；④工作可靠、使用寿命长；⑤外轮廓尺寸小、结构紧凑。由齿轮、轴、轴承及箱体组成的齿轮减速器,用于原动机和工作机或执行机构之间,起匹配转速和传递转矩的作用,在现代机械中应用极为广泛。 国内的减速器多以齿轮传动、蜗杆传动为主，但普遍存在着功率与重量比小，或者传动比大而机械效率过低的问题。另外，材料品质和工艺水平上还有许多弱点，特别是大型的减速器问题更突出，使用寿命不长。国外的减速器，以德国、丹麦和日本处于领先地位，特别在材料和制造工艺方面占据优势，减速器工作可靠性好，使用寿命长。但其传动形式仍以定轴齿轮传动为主，体积和重量问题，也未解决好。 当今的减速器是向着大功率、大传动比、小体积、高机械效率以及使用寿命长的方向发展。减速器与电动机的连体结构，也是大力开拓的形式，并已生产多种结构形式和多种功率型号的产品。近十几年来,由于近代计算机技术与数控技术的发展，使得机械加工精度，加工效率大大提高，从而推动了机械传动产品的多样化，整机配套的模块化，标准化，以及造型设计艺术化，使产品更加精致，美观化。 在21世纪成套机械装备中,齿轮仍然是机械传动的基本部件。CNC机床和工艺技术的发展,推动了机械传动结构的飞速发展。在传动系统设计中的电子控制、液压传动、齿轮、带链的混合传动,将成为变速箱设计中优化传动组合的方向。在传动设计中的学科交叉,将成为新型传动产品发展的重要趋势。
2 传动装置总体设计 2.0设计任务书 1设计任务 设计带式输送机的传动系统，采用两级圆柱直齿齿轮减速器传动。 2 设计要求 （1）外形美观，结构合理，性能可靠，工艺性好； （2）多有图纸符合国家标准要求； （3）按毕业设计（论文）要求完成相关资料整理装订工作。 3 原始数据 （1）运输带工作拉力 F=4KN （2）运输带工作速度V=2.0m/s (3)输送带滚筒直径 D=450mm η （4）传动效率96 = .0 4工作条件 两班制工作，空载起动，载荷平稳，常温下连续（单向）运转，工作环境多尘，中小批量生产，使用期限10年，年工作300天。 2.1 确定传动方案
谐波减速器原理及特点 1. 概述 1.1 产生及发展 谐波齿轮传动技术是20世纪50年代末随着航天技术发展而发明的一种具有重大突破的新型传动技术，由美国人C. W.马瑟砖1955年提出专利，1960年在纽约展出实物。谐波传动的发展是由军事和尖端技术开始的，以后逐渐扩展到民用和一般机械上。这种传动较一般的齿轮传动具有运动精度高，回差小，传动比大，重量轻，体积小，承载能力大，并能在密闭空间和辐射介质的工况下正常工作等优点，因此美，俄，日等技术先进国家，对这方面地研制工作一直都很重视。如美国就有国家航空管理局路易斯研究中心，空间技术试验室，USM公司，贝尔航空空间公司，麻省理工学院，通用电器公司等几十个大型公司和研究中心都从事过这方面的研究工作。前苏联从60年代初期开始，也大力开展这方面的研制工作，如苏联机械研究所，莫斯科褒曼工业大学，列宁格勒光学精密机械研究所，全苏联减速器研究所等都大力开展谐波传动的研究工作。他们对该领域进行了较系统，较深入的基础理论和试验研究，在谐波传动的类型，结构，应用等方面有较大的发展。日本长谷齿轮株式会社等有关企业在谐波齿轮传动的研制和标准化、系列化等方面作出了很大贡献。西欧一些国家除了在卫星，机器人，数控机床等领域采用谐波齿轮传动外，对谐波传动的基础理论也开始进行系统的研究。谐波齿轮传动技术1970年引入日本，随之诞生了日本第一家整体运动控制的领军企业-日本Harmonic Drive SystemsInc.(简称HDSI)。目前日本HDSI公司是国际领先的谐波减速器公司，其生产的Harmonic Drive谐波减速器，具有轻量、小型、传动效率高、减速范围广、精度高等特点，被广泛应用于各种传动系统中。 谐波传动技术于1961年由上海纺织科学研究院的孙伟工程师介绍入我国。此后，我国也积极引进并研究发展该项技术，1983年成立了谐波传动研究室，1984年“谐波减速器标准系列产品”在北京通过鉴定，1993年制定了 GB/T14118-1993谐波传动减速器标准，并在理论研究、试制和应用方面取得较
工业机器人核心部件-谐波减速器
机器人驱动系统要求传动系统间隙小、刚度大、输出扭矩高以及减速比大，常用的减速机构有： 1）RV减速机构； 2）谐波减速机械； 3）摆线针轮减速机构； 4）行星齿轮减速机械； 5）无侧隙减速机构； 6）蜗轮减速机构； 7）滚珠丝杠机构； 8）金属带／齿形减速机构； 9）球减速机构。 其中谐波减速器广泛应用于小型的六轴搬运及装配机械手中，下面介绍其工作原理。

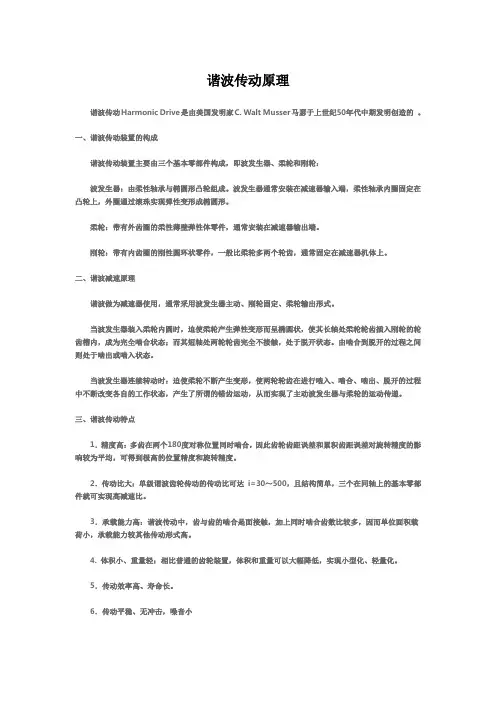

以下内容摘自百度百科（稍有修改）： 谐波齿轮减速器是利用行星齿轮传动原理发展起来的一种新型减速器。谐波齿轮传动（简称谐波传动），它是依靠柔性零件产生弹性机械波来传递动力和运动的一种行星齿轮传动。 （一）传动原理 它主要由三个基本构件组成： （1）带有内齿圈的刚性齿轮（刚轮）2，它相当于行星系中的中心轮； （2）带有外齿圈的柔性齿轮（柔轮）1，它相当于行星齿轮； （3）波发生器H，它相当于行星架。 作为减速器使用，通常采用波发生器主动、刚轮固定、柔轮输出形式。
波发生器H是一个杆状部件，其两端装有滚动轴承构成滚轮，与柔轮1的内壁相互压紧。柔轮为可产生较大弹性变形的薄壁齿轮，其内孔直径略小于波发生器的总长。波发生器是使柔轮产生可控弹性变形的构件。当波发生器装入柔轮后，迫使柔轮的剖面由原先的圆形变成椭圆形，其长轴两端附近的齿与刚轮的齿完全啮合，而短轴两端附近的齿则与刚轮完全脱开。周长上其他区段的齿处于啮合和脱离的过渡状态。当波发生器沿图示方向连续转动时，柔轮的变形不断改变，使柔轮与刚轮的啮合状态也不断改变，由啮入、啮合、啮出、脱开、再啮入……，周而复始地进行，从而实现柔轮相对刚轮沿波发生器H相反方向的缓慢旋转。 在传动过程中，波发生器转一周，柔轮上某点变形的循环次数称为波数，以 n 表示。常用的是双波和三波两种。双波传动的柔轮应力较小，结构比较简单，易于获得大的传动比。故为目前应用最广的一种。 谐波齿轮传动的柔轮和刚轮的周节相同，但齿数不等，通常采用刚轮与柔轮齿数差等于波数，即 z2－z1=n 式中 z2、z2--分别为刚轮与柔轮的齿数。 当刚轮固定、发生器主动、柔轮从动时，谐波齿轮传动的传动比为 i=-z1/(z2-z1) 双波传动中，z2－z1=2，柔轮齿数很多。上式负号表示柔轮的转向与波发生器的转向相反。由此可看出，谐波减速器可获得很大的传动比。 （二）特点 1．承载能力高谐波传动中，齿与齿的啮合是面接触，加上同时啮合齿数（重叠系数）比较多，因而单位面积载荷小，承载能力较其他传动形式高。 2．传动比大单级谐波齿轮传动的传动比，可达 i=70～500。 3．体积小、重量轻。 4．传动效率高、寿命长。 5．传动平稳、无冲击，无噪音，运动精度高。 6．由于柔轮承受较大的交变载荷，因而对柔轮材料的抗疲劳强度、加工和热处理要求较高，工艺复杂。 谐波减速器在国内于六七十年代才开始研制，到目前已有不少厂家专门生产，并形成系列化。广泛应用于电子、航天航空、机器人等行业，由于它的独特优点，在化工行业的应用也逐渐增多。
我国机器人减速器企业详细介绍分析 减速器在机械传动领域是连接动力源和执行机构之间的中间装置，通常它把电动机、内燃机等高速运转的动力通过输入轴上的小齿轮啮合输出轴上的大齿轮来达到减速的目的，并传递更大的转矩。目前成熟并标准化的减速器有：圆柱齿轮减速器、涡轮减速器、行星减速器、行星齿轮减速器、RV减速器、摆线针轮减速器和谐波减速器。 工业机器人是一种装备有记忆装置和末端执行装置的、能够完成各种移动或工艺来代替人类劳动的通用机器。通常在生产中能代替工人做某些单调、频繁和重复的长时间作业，或是危险、恶劣环境下的作业。它能够提升生产的效率和产品的质量，是企业补充和替代劳动力的有效方案。目前工业机器人发展特点是高速、精确、机身机构紧凑、多自由度和提高刚性，重点领域还要求重载或响应速度快。例如汽车整车生产的电焊机器人负载大部分在150-300Kg间，而电子领域的装配机器人则需要快速的响应流水线上的配件。减速器在机械传动领域是连接动力源和执行机构之间的中间装置，通常它把电动机、内燃机等高速运转的动力通过输入轴上的小齿轮啮合输出轴上的大齿轮来达到减速的目的，并传递更大的转矩。目前成熟并标准化的减速器有：圆柱齿轮减速器、涡轮减速器、行星减速器、行星齿轮减速器、RV减速器、摆线针轮减速器和谐波减速器。80-90年代以来，在新兴产业如航空航天、机器人和医疗器械等发展的需求下，需要结构简单紧凑、传递功率大、噪声低、传动平稳的高性能精密减速器，其中RV减速器和谐波减速器是精密减速器中重要的两种减速器。 近两年，在有了相对的沉淀之后，国产减速器企业无论是在技术上，还是在成本控制上，都取得了一定的突破。虽然市场依旧由国外减速器主导，但是国产减速器也在不断进步。下面，就让我们一起来看一下，国产减速器企业都有哪些吧！ 谐波减速器 苏州绿的 公司从2003年开始从事机器人用精密谐波减速器研发，目前拥有40多项国家专利。
机械设计课程设计 ： 班级： 学号： 指导教师： 成绩：
日期：2011 年6 月 目录 1. 设计目的 (2) 2. 设计方案 (3) 3. 电机选择 (5) 4. 装置运动动力参数计算 (7) 5.带传动设计 (9) 6.齿轮设计 (18) 7.轴类零件设计 (28) 8.轴承的寿命计算 (31) 9.键连接的校核 (32) 10.润滑及密封类型选择 (33) 11.减速器附件设计 (33) 12.心得体会 (34) 13.参考文献 (35)
1. 设计目的 机械设计课程是培养学生具有机械设计能力的技术基础课。课程设计则是机械设计课程的实践性教学环节，同时也是高等工科院校大多数专业学生第一次全面的设计能力训练，其目的是： （1）通过课程设计实践，树立正确的设计思想，增强创新意识，培养综合运用机械设计课程和其他先修课程的理论与实际知识去分析和解决机械设计问题的能力。 （2）学习机械设计的一般方法，掌握机械设计的一般规律。 （3）通过制定设计方案，合理选择传动机构和零件类型，正确计算零件工作能力，确定尺寸和掌握机械零件，以较全面的考虑制造工艺，使用和维护要求，之后进行结构设计，达到了解和掌握机械零件，机械传动装置或简单机械的设计过程和方法。 （4）学习进行机械设计基础技能的训练，例如：计算，绘图，查阅设计资料和手册，运用标准和规等。 2. 设计方案及要求 据所给题目：设计一带式输送机的传动装置（两级展开式圆柱直齿轮减速器）方案图如下：
1—输送带 2—电动机 3—V带传动 4—减速器 技术与条件说明： 1）传动装置的使用寿命预定为8年每年按350天计算，每天16小时计算； 2）工作情况：单向运输，载荷平稳，室工作，有粉尘，环境温度不超过35度； 3）电动机的电源为三相交流电，电压为380/220伏； 4）运动要求：输送带运动速度误差不超过%5；滚筒传动效率 0.96； 5）检修周期：半年小修，两年中修，四年大修。 设计要求 1）减速器装配图1； 2）零件图2（低速级齿轮，低速级轴）；

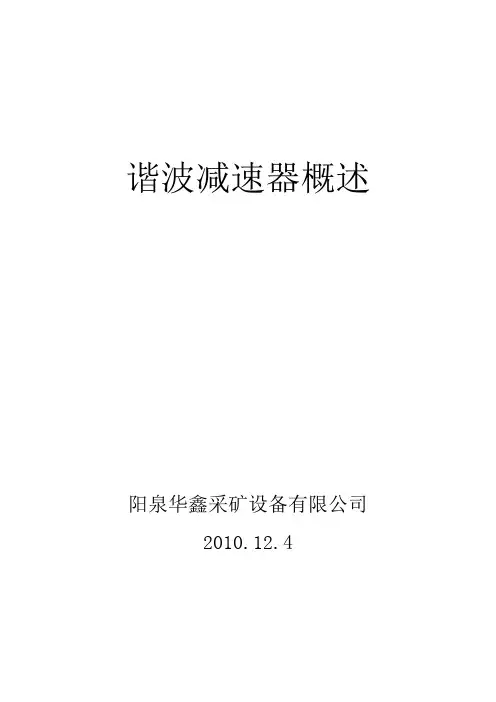

谐波减速器概述 阳泉华鑫采矿设备有限公司 2010.12.4
目录 1. 简述 (1) 1.1 谐波传动技术背景 (1) 2. 国内外研究现状 (1) 3．波减速器介绍 (2) 3.1谐波传动术语介绍 (2) 3.3 谐波减速器介绍 (2) 3.3.1 谐波减速器代号 (2) 3.3.2 谐波减速器的品种规格 (2) 3.3.3 谐波齿轮减速器的基本构造 (3) 3.3.4 谐波减速器的原理 (3) 3.3.5 谐波减速器主要零件常用材料: (5) 3.3.6 生产谐波减速器所需设备情况 (5) 4. 谐波减速器的特点 (7) 4.1 谐波减速器的主要优点 (7) 4.2 谐波减速器的主要缺点 (8) 4.3 谐波传动与其它传动性能的具体比较 (8) 5 国内外谐波减速器比较 (9) 6. 发展趋势和待解决的问题 (10) 附录谐波减速器生产厂家
1. 简述 1.1 谐波传动技术背景 谐波传动是上世纪五十年代后期随着航天技术的发展而出现的一种重要的 新型机械传动方式，被认为是机械传动的重大突破。谐波机械传动原理是苏联 工程师A.摩察尤唯金首先于1947年提出，1955年第一台用于火箭的谐波齿轮 传动是由美国人C.M .Musser发明的。此后，在航天飞行器和航天设备上的多 次使用，充分显示了这种传动的优越性。1959年取得了此项发明的专利后，于1960年正式公开发表了该项技术的详细资料，一九六一年开始介绍到我国。由 于谐波传动具有许多优点，因而获得了广泛的推广。到上世纪七、八十年代， 许多不同类型的谐波传动取得了专利。 2. 国内外研究现状 谐波传动自50年代中期出现后成功地用于火箭、卫星等多种传动系统中，使用证实这种传动较一般齿轮传动具有运动精度高、回差小、传动比大、重量轻、体积小、承载能力大，并能在密封空间和辐射介质的工况下正常工作等优点。因此美、日、俄等技术先进国家，对这方面的研制工作一直都很重视。如 美国就有国家航空管理局路易斯研究中心、空间技术实验室、贝尔航空空间公司、麻省理工学院、通用电气公司等几十个大型公司和研究中心都从事过这方 面的研究工作。 目前，美国将谐波齿轮传动应用于精密加工和测星装置的纳米级调整系统，并取得了专利。前苏联从60年代初开始，也大力开展这方而的研制工作。如苏 联机械研究所、莫斯科鲍曼工业大学、全苏联减速器研究所、基耶夫减速器厂 和莫斯科建筑工程学院等单位都大力开展谐波传动的研究工作。他们对该领域 进行了较系统、深入的基础理论和试验研究，在谐波传动的类型、结构、应用 等方而有较大发展。日木自70年代开始，从美国引进全套技术，目前不仅能大 批生产各种类型的谐波齿轮传动装置，还完成了通用谐波齿轮传动装置的标准化、系列化工作。 谐波齿轮传动技术于1961年由上海纺织科学研究院的孙伟工程师引入我国。此后，我国也积极引进并研究发展该项技术，1983年成立了谐波传动研究室，

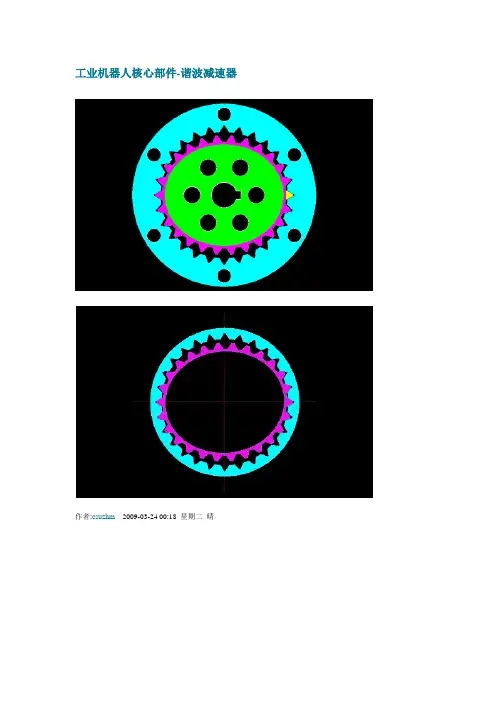

工业机器人核心部件-谐波减速器 晴星期二2009-03-24 00:18 csuzhm:作 者．
