西门子高压开关柜8BK20维护检修导则

目录1. 基本信息 (3)1.1．设备清单 (3)1.2．校验以及点检频率 (3)1.3．校验以及点检用工具及其他材料 (3)2.技术文件 (3)2.1．重要参数 (3)2.2．备件明细 (4)3.高压开关柜维修、维护及点检程序 (4)3.1．高压开关柜维护程序 (4)3.2．高压开关柜点检程序 (4)4.安全注意事项 (4)1. 基本信息1.1．设备清单断路器1.2．校验以及点检频率◆点检频率：三月一次1.3．校验以及点检用工具及其他材料◆万用表◆活扳手◆抹布◆螺丝刀◆验电器2.技术文件2.1．重要参数2.2．备件明细3.高压开关柜维修、维护及点检程序3.1.高压开关柜的维修3.1.1.断路器的故障维护在进行任何维护操作之前：◆对断路器进行分闸◆将断路器从柜中移出◆切断控制回路电源◆释放机构储能断路器跳闸，在查明原因之前，不能进行重合操作。

跳闸可能有以下原因：◆根据控制单元的不同类型，可以参阅相应手册（见Sepam用户手册）◆故障类型和安装重启的优先选择权的不同。

在某情况下应特别注意，特别是在进行局部或整体的绝缘试验时这些实验应由专业人士进行3.2.高压开关柜的点检◆检查灭弧室内部金属表面有无发乌，有无辉光放电现象◆检查断路器分合闸机构是否正常。

◆检查柜体接地装置是否完好◆检查断路器插头咬合面涂敷防护剂（应有导电膏、凡士林等）◆检查断路器插头有无明显变形◆检查断路器插头咬合面有无熔焊现象◆检查各部件螺丝有无松动◆检查带电显示灯指示是否正确◆检查电压互感器内的熔断器是否完好4.安全注意事项。

隔离开关连接板的连接点过热变色，说明接触不良，接触电阻大，检修时应打开连接点，将接触面锉平再用砂纸打光（但开关连接板上镀的锌不要去除），然后将螺钉拧紧，并要用弹簧垫片防松。

动触头存在旁击现象，可旋转固定触头的螺钉，或稍微移动支持绝缘子的位置，以消除旁击;三相不同期时，则可通过调整拉杆绝缘子两端的螺钉，借以改变其有效长度来克服。

触头间的接触压力可通过调整夹紧弹簧来实现，而夹紧的程度可用塞尺来检查。

触头间一般可涂凡士林以减少摩擦阻力，延长使用寿命，还可防止触头氧化。

隔离开关处于断开位置时，触头间拉开的角度或拉开距离不符合规定时，应通过拉杆绝缘子来调整。

艾驰商城是国内最专业的MRO工业品网购平台，正品现货、优势价格、迅捷配送，是一站式采购的工业品商城！具有10年工业用品电子商务领域研究，以强大的信息通道建设的优势，以及依托线下贸易交易市场在工业用品行业上游供应链的整合能力，为广大的用户提供了传感器、图尔克传感器、变频器、断路器、继电器、PLC、工控机、仪器仪表、气缸、五金工具、伺服电机、劳保用品等一系列自动化的工控产品。

如需进一步了解ABB断路器、施耐德断路器的选型，报价，采购，参数，图片，批发等信息，请关注艾驰商城/。

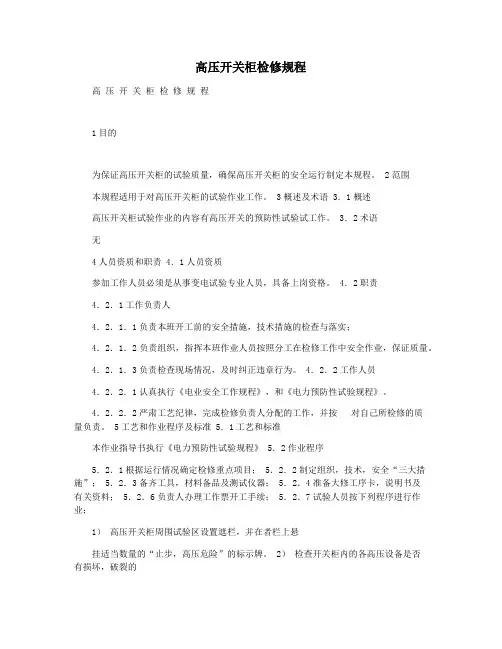

高压开关柜检修规程高压开关柜检修规程1目的为保证高压开关柜的试验质量，确保高压开关柜的安全运行制定本规程。

2范围本规程适用于对高压开关柜的试验作业工作。

3概述及术语 3．1概述高压开关柜试验作业的内容有高压开关的预防性试验试工作。

3．2术语无4人员资质和职责 4．1人员资质参加工作人员必须是从事变电试验专业人员，具备上岗资格。

4．2职责4．2．1工作负责人4．2．1．1负责本班开工前的安全措施，技术措施的检查与落实；4．2．1．2负责组织，指挥本班作业人员按照分工在检修工作中安全作业，保证质量。

4．2．1．3负责检查现场情况，及时纠正违章行为。

4．2．2工作人员4．2．2．1认真执行《电业安全工作规程》，和《电力预防性试验规程》。

4．2．2．2严肃工艺纪律，完成检修负责人分配的工作，并按对自己所检修的质量负责。

5工艺和作业程序及标准 5．1工艺和标准本作业指导书执行《电力预防性试验规程》 5．2作业程序5．2．1根据运行情况确定检修重点项目； 5．2．2制定组织，技术，安全“三大措施”； 5．2．3备齐工具，材料备品及测试仪器； 5．2．4准备大修工序卡，说明书及有关资料； 5．2．6负责人办理工作票开工手续； 5．2．7试验人员按下列程序进行作业；1）高压开关柜周围试验区设置遮栏，并在者栏上悬挂适当数量的“止步，高压危险”的标示牌。

2）检查开关柜内的各高压设备是否有损坏，破裂的地方。

3）通过《电力设备预防性试验规程》中的《断路器试验》章节进行试验： 1．绝缘电阻试验。

2．断路器，隔离开关及隔离插头的导电回路电阻的测量（注意试验接线的电压和电流各自分开）。

3．断路器的合闸时间，分闸时间，和三相分，合闸的同期性 4．交流耐压试验。

5．断路器速度特性的试验。

6．操作机构合闸接触器和分，合闸电磁铁的最低动作电压。

合闸接触器和分合闸电磁线圈的绝缘电阻和直流电阻的测量。

7．电流互感器的试验。

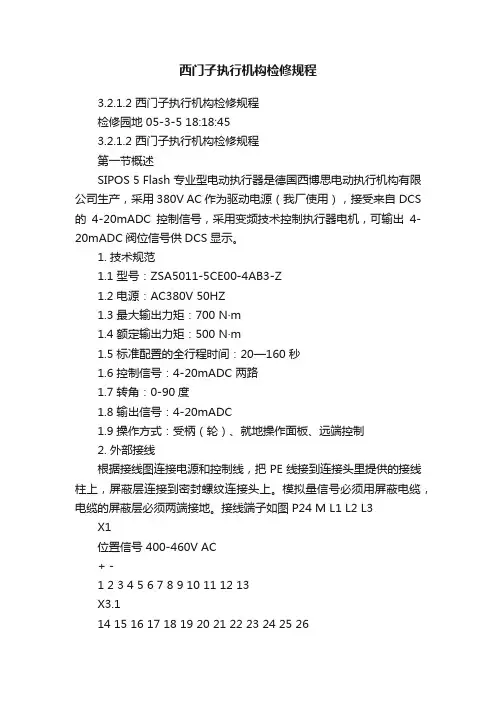

西门子执行机构检修规程3.2.1.2 西门子执行机构检修规程检修园地 05-3-5 18:18:453.2.1.2 西门子执行机构检修规程第一节概述SIPOS 5 Flash 专业型电动执行器是德国西博思电动执行机构有限公司生产，采用380V AC 作为驱动电源（我厂使用），接受来自DCS 的4-20mADC控制信号，采用变频技术控制执行器电机，可输出4-20mADC阀位信号供DCS显示。

1. 技术规范1.1 型号：ZSA5011-5CE00-4AB3-Z1.2 电源：AC380V 50HZ1.3 最大输出力矩：700 N·m1.4 额定输出力矩：500 N·m1.5 标准配置的全行程时间：20—160 秒1.6 控制信号：4-20mADC 两路1.7 转角：0-90度1.8 输出信号：4-20mADC1.9 操作方式：受柄（轮）、就地操作面板、远端控制2. 外部接线根据接线图连接电源和控制线，把PE线接到连接头里提供的接线柱上，屏蔽层连接到密封螺纹连接头上。

模拟量信号必须用屏蔽电缆，电缆的屏蔽层必须两端接地。

接线端子如图P24 M L1 L2 L3 X1位置信号 400-460V AC+ -1 2 3 4 5 6 7 8 9 10 11 12 13X3.114 15 16 17 18 19 20 21 22 23 24 25 26X3.2+ - 控制信号第二节检修项目及其质量标准1. 执行机构的参数1．1 屏幕指示信息执行机构刚刚送电时，液晶显示屏上会有如下显示：显示屏第一行解释…% open 执行机构在…%位置…% open —— open 执行机构在…%位置，并正在打开…% open —— close 执行机构在…%位置，并正在关闭Totally opened 执行机构全开Totally closed 执行机构全关显示屏第二行解释Remote ready 执行机构可以被远方控制Remote fault 远方有错误Local ready 执行机构可以就地控制Local fault 就地有错误LocalPar ready 执行机构可以被操作，参数可以被检查和修改LocalPar fault 可以被操作，参数只能为设定（不能改，有错误）Manual operation 手轮操作旁路了电气操作Emerg. ready 执行机构受紧急信号控制Emerg. fault 紧急模式下有错误必要时连续按下“local/remote”键，可以在几种模式间切换。

调试步骤上海西门子开关有限公司8BK20型可移开式金属封闭/铠装高压开关柜现场维护检修作业导则目录2．引用标准..........................................3．技术参数..........................................4．产品结构..........................................5五防联锁功能..........................................6．维护周期..........................................7．维护检查的项目.......................................8．维护工艺及质量标准 ..................................... 9．可能发生的问题及其处理方法 .................................1．范围本导则规定了12kV户内8BK20型可移开式金属封闭/铠装高压开关柜(配3AH型真空断路器)的维护检修项目和工艺要求，目的是使运行中的设备更加安全，并延长设备使用寿命。

本导则适用于安装在发电厂、变(配)电站(所)及12kV馈电线路上的8BK20型高压开关柜(以下简称“开关柜”)。

2．引用标准下列标准所包含的条文，通过在标准中引用而构成本导则的条文。

本导则出版时，所示版本均为有效。

GB/T11022-1999 《高压开关设备和控制设备标准的共用技术要求》GB 3906-99 《3～35kV交流金属封闭开关设备》DL/T404-1997 《户内交流高压开关柜订货技术条件》DL/T402-1999 《交流高压断路器订货技术条件》DL/T403-2000 《10～35kV户内交流高压真空断路器订货技术条件》DL/T596-1996 《电力设备预防性试验规程》GB311.1-1997 《高压输配电设备的绝缘配合》GB1985-2004 《交流高压隔离开关和接地开关》SD318-1989 《高压开关柜闭锁装置技术条件》3．技术参数3.1开关柜的额定技术参数见表1。

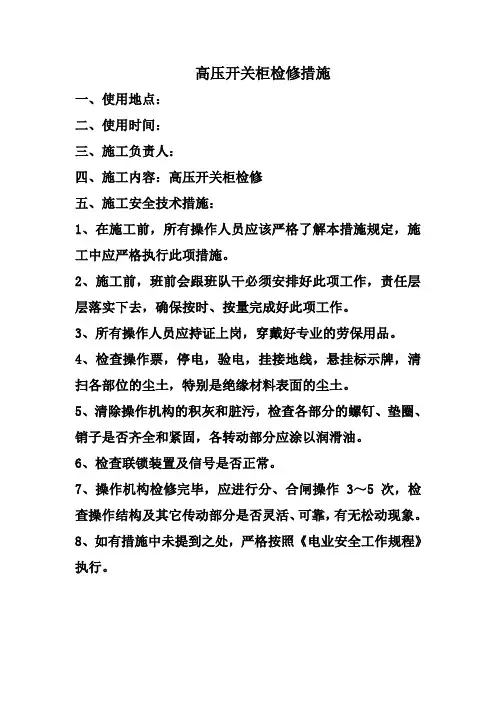

高压开关柜检修措施
一、使用地点：
二、使用时间：
三、施工负责人：
四、施工内容：高压开关柜检修
五、施工安全技术措施：
1、在施工前，所有操作人员应该严格了解本措施规定，施工中应严格执行此项措施。

2、施工前，班前会跟班队干必须安排好此项工作，责任层层落实下去，确保按时、按量完成好此项工作。

3、所有操作人员应持证上岗，穿戴好专业的劳保用品。

4、检查操作票，停电，验电，挂接地线，悬挂标示牌，清扫各部位的尘土，特别是绝缘材料表面的尘土。

5、清除操作机构的积灰和脏污，检查各部分的螺钉、垫圈、销子是否齐全和紧固，各转动部分应涂以润滑油。

6、检查联锁装置及信号是否正常。

7、操作机构检修完毕，应进行分、合闸操作 3～5 次，检查操作结构及其它传动部分是否灵活、可靠，有无松动现象。

8、如有措施中未提到之处，严格按照《电业安全工作规程》执行。

济南西门子变压器有限公司220kV系列变压器维护检修手册济南西门子变压器有限公司 220kV系列变压器维护检修手册(2014版)广东电网有限责任公司发布目录1 适用范围...................................................................... .............................................................. 12 规范性引用文件 ..................................................................... .................................................... 1 3 术语及定义 ..................................................................... .. (1)3.1 检修(A、B、C) ..................................................................... ........................................ 2 4 技术参数...................................................................... .. (2)4.1 技术参数表 ..................................................................... (2)4.2 变压器的生命周期浴盆曲线图 ..................................................................... ....................... 3 5 维护周期及项目 ..................................................................... . (3)5.1 C类检修项目及周期 ..................................................................... .. (3)5.2 B类检修项目及周期 ..................................................................... .. (7)5.3 A类检修项目与周期 ..................................................................... (13)5.4 临时检修...................................................................... .................................................... 15 6 维护及检修准备工作 ..................................................................... . (16)6.1 C类检修维护项目要求...................................................................... .. (16)6.2 B类检修维护项目要求 ..................................................................... (16)6.3 A类检修维护项目要求 ..................................................................... (18)6.4 临时检修...................................................................... . (18)6.5 准备工作...................................................................... . (19)6.6 停电维护及检修关键危险点的预控措施 ..................................................................... . (20)6.6 停电维护及检修工作流程 ..................................................................... ............................ 23 7 维护及检修质量标准 ..................................................................... . (25)7.1 C类检修维护质量标准...................................................................... .. (25)7.2 B类检修质量标准 ..................................................................... ........................................ 27 附录A 变压器B类检修维修报告...................................................................... ............................ 37 附件B 各分接开关厂家检修周期说明 ..................................................................... ...................... 40 附件C 变压器A类检修工作内容 ..................................................................... ............................ 46 附录D 变压器GOE套管...................................................................... ........................................ 51 附件E 气体继电器动作原因及判断表 ..................................................................... ...................... 77 附件F 常用螺栓紧固力矩 ..................................................................... . (78)济南西门子变压器有限公司220kV系列变压器维护检修手册济南西门子变压器有限公司220kV系列变压器维护检修手册 1 适用范围本手册适用于南方电网公司范围内由济南西门子变压器有限公司生产的220kV 系列变压器的维护和检修工作。

一．开关柜运行规程1、运行规定1.1、开关柜在合闸送电前必须确认柜门已闭锁牢固；接地刀闸确已拉开；小车开关确在运行位置。

小车开关在由试验位置到运行位置操作前必须确认开关在拉开位置，严禁带负荷操作小车开关。

1.2、小车开关在停电拉出前，必须确认开关在分闸位置；操作中不得强行硬拉；当摇不动时，先检查闭锁条件是否具备；应“左，右”轻微晃动，使其摇出，小车拉出后，必须到位。

1.3、开关柜前部装有“线路带电”显示指示灯，当线路运行时，此装置不能退出。

运行人员应经常检查信号指示灯与实际相符，但此装置不得作为线路装设安措时的主要验电手段。

线路带电运行时，三个指示灯应同时都亮，如果有一只或两只不亮时，应检查线路的电压和电流是否平衡，指示灯是否坏.1.4、正常运行时，开关的直流操作电压不超过220±10V。

1.5、开关允许故障跳闸次数及解除重合闸次数，按带钢厂规定执行，见表。

达到解除重合闸次数时，汇报主管领导，按命令执行，达到允许故障跳闸次数的真空开关经有关单位检修合格方可投运,并重新登记跳闸次数。

1.6、本断路器提供手动分（合）闸和电动分（合）闸功能，手动分闸只有在紧急情况下或主回路不带电情况下使用；电动分闸由独立电源供电的分闸电磁铁进行电动分闸；手动合闸只有在主回路不带电的情况下做合闸试验时使用，只要断路器的主回路带电就绝对不允许手动合闸操作；正常分合闸操作须由值班员在主控室远方控制进行。

1.7、电动拒跳的开关，在未查明原因和消除故障前不得投入运行。

1.8、开关在首次投运及大修后，应做跳、合闸试验。

1.9、无保护装置的开关不得投入运行。

断路器应有铭牌标明基本参数并在额定范围内运行。

1.10、.新装和大修后的断路器，投运前必须验收合格方可施加运行电压。

1.11、开关柜前门有远方/就地转换开关，此开关正上方位置为断开位置，向左转45度为远方位置，向右转到45度为就地位置。

当断路器合分不能在后台机远方操作时，可用此转换开关进行就地操作。

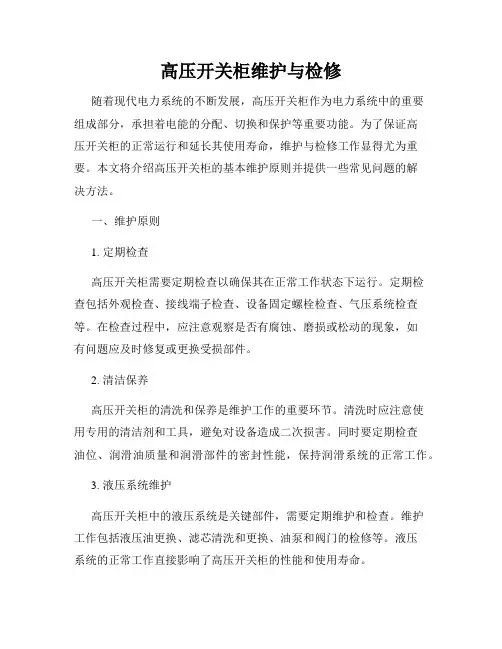

高压开关柜维护与检修随着现代电力系统的不断发展，高压开关柜作为电力系统中的重要组成部分，承担着电能的分配、切换和保护等重要功能。

为了保证高压开关柜的正常运行和延长其使用寿命，维护与检修工作显得尤为重要。

本文将介绍高压开关柜的基本维护原则并提供一些常见问题的解决方法。

一、维护原则1. 定期检查高压开关柜需要定期检查以确保其在正常工作状态下运行。

定期检查包括外观检查、接线端子检查、设备固定螺栓检查、气压系统检查等。

在检查过程中，应注意观察是否有腐蚀、磨损或松动的现象，如有问题应及时修复或更换受损部件。

2. 清洁保养高压开关柜的清洗和保养是维护工作的重要环节。

清洗时应注意使用专用的清洁剂和工具，避免对设备造成二次损害。

同时要定期检查油位、润滑油质量和润滑部件的密封性能，保持润滑系统的正常工作。

3. 液压系统维护高压开关柜中的液压系统是关键部件，需要定期维护和检查。

维护工作包括液压油更换、滤芯清洗和更换、油泵和阀门的检修等。

液压系统的正常工作直接影响了高压开关柜的性能和使用寿命。

4. 保护装置维护保护装置是高压开关柜中的重要组成部分，用于实现过电流、过电压等故障的切除和保护。

定期对保护装置进行检查和测试，确保其正常工作。

对于故障的保护装置，应及时修复或更换。

二、常见问题与解决方法1. 开关柜无法正常启动可能原因包括电源故障、接线故障、设备损坏等。

解决方法是检查电源是否正常、检查接线是否松动或损坏，并查看设备是否有明显的故障现象。

2. 开关柜发生漏电漏电可能导致设备的损坏和安全隐患。

检查可能的原因包括设备绝缘损坏、漏电保护器故障等。

解决方法是进行绝缘测试，确认设备绝缘是否完好，如有问题应及时修复或更换漏电保护器。

3. 开关柜运行噪音过大高压开关柜运行时产生的噪音可能影响工作环境和设备的稳定性。

解决方法是检查是否有松动的部件，并进行紧固处理。

如果噪音问题仍然存在，可以考虑更换噪音较小的设备或采取隔音措施。

4. 开关柜操作不灵活操作不灵活可能是由于机械部件损坏或润滑不良导致的。

高压开关柜检修及注意事项目录1 高压开关柜检修前的准备-----------------------------12 检修保养步骤及质量标准-----------------------------1 2.1 高压开关柜体检修保养-----------------------------1 2.2 真空断路器检修保养-------------------------------3 2.3 电压互感器的检修保养-----------------------------5 2.4 电流互感器的检修保养-----------------------------6 2.5 避雷器和熔断器的检修保养-------------------------7 2.6 接地开关和电磁锁的检修保养-----------------------8 2.7 其他设备检修保养---------------------------------9 3注意事项及验收-------------------------------------11 3.1安全措施-----------------------------------------11 3.2技术措施-----------------------------------------12 3.3检修时的注意事项---------------------------------12 3.4设备检修后的验收---------------------------------13高压开关柜检修及注意事项1高压开关柜检修前的准备⑴工具开口和套筒扳手、转矩扳手、转矩扳手用套筒、活扳手、绳带，吊具，专用工具、安全防护用具，毛刷，游标卡尺、盒尺、钢板尺、电缆轴、组合工具、25W电烙铁，梯子等工器具。

接地开关操作手柄、开关储能手柄、开关柜进车摇把、运转手车、手电筒、验电器，接地线等。

⑵仪器、仪表数字万用表、500V兆欧表、2500V兆欧表、开关特性测试仪、直流低电压测试仪、回路电阻测试仪（双臂电桥）、耐受电压试验装置等。

⾼压开关柜操作规范及检修标准1、运⾏⼈员技术学习内容有哪些？答：（1）电业安全⼯作规程，运⾏操作规程，事故处理规程，技术等级标准，岗位规范和有关规程制度。

（2）本局发⽣过的事故，障碍，历年累积的设备异常情况资料汇编和反事故技术措施等。

（3）反事故演习中暴露出来的薄弱环节及反事故措施，对策。

（4）现在设备和新设备构造原理参数性能系统布置和运⾏操作⽅法。

（5）安全经济运⾏⽅式和先进⼯作⽅法。

（6）设备检修和异动后运⾏⽅式及新技术的运⾏。

（7）季节变化对运⾏设备影响及预防措施。

（8）运⾏专业理论或操作技能⽰范等。

（9）调度规程有关部分。

2、巡视设备时应遵守哪些规定？答：（1）不得进⾏其他⼯作台，不得移开或越过遮拦。

（2）雷⾬天需要巡视户外设备时，应穿绝缘靴，不得接近避雷针和避雷器。

（3）⾼压设备发⽣接地时，室内不得接近故障点4M以内，室外不得*近故障点8M以内，进⼊上述范围内⼈员必须穿绝缘靴，接触设备外壳或构架时应戴绝缘⼿套。

（4）巡视⾼压室后必须随⼿将门锁好。

（5）特殊天⽓增加特巡。

3、变压器⽓体继电器的巡视项⽬有哪些？答：（1）⽓体继电器连接管上的阀门应在打开位置。

（2）变压器的呼吸器应在正常⼯作状态。

（3）⽡斯保护连接⽚投⼊正确。

（4）检查油枕的油位在合适位置，继电器应充满油。

（5）⽓体继电器防⽔罩应牢固。

4、电压互感器正常巡视哪些项⽬？答：（1）瓷件有⽆裂纹损坏或异⾳放电现象。

（2）油标油位是否正常，是否漏油。

（3）接线端⼦是否松动。

（4）接头有⽆过热变⾊。

（5）吸嘲剂是否变⾊。

（6）电压指⽰⽆异常。

5、避雷器有哪些巡视检查项⽬？答：（1）检查瓷质部分是否有破损。

裂纹及放电现象。

（2）检查放电记录器是否动作。

（3）检查引线接头是否牢固。

（4）检查避雷器内部是否有异常⾳响。

6、母彘的巡视检查项⽬有哪些？答：（1）各接触部分是否接触良好，试温腊⽚是否熔化。

（2）检查软母线是否有断肥⾁散股现象。

（3）每次接地故障后，检查⽀持绝缘⼦是否有放电痕迹。

高压配电柜检修规程1.检修周期及检修项目1.1检修周期1.1.1小修周期为 3 个月或停车检修时进行。

1.1.2大修为一到两年进行。

1.2检修项目高压开关柜的检修，包括开关柜体、柜面仪表及指示装置、继电保护装置及二次回路、联锁装置和开关内的真空断路器、电流互感器、过电压保护器等设备。

1.2.1检查、清扫开关柜，柜体清洁无灰尘。

柜面观察窗清洁透明。

1.2.2柜面元件安装端正，接线牢固，电度表、高压带电指示装置、继电器及信号灯工作正常，符合相关规定。

检查开关位置指示信号灯指示正确。

1.2.3检查开关柜密封良好，门锁齐全，机械和电气带电闭锁装置作用可靠，在有电情况下不能打开柜门。

1.2.4检查柜体接地良好，表面无锈蚀现象。

手车（供热）推拉应轻松灵活，到位后能自动闭锁定位，无卡滞现象。

1.2.5电流互感器及过电压吸收装置。

用抹布擦拭互感器及过电压吸收装置表面，检查一次接线紧固情况。

检查互感器二次端子和铁芯接地良好。

2.检修注意事项和质量标准2.1检修注意事项2.1.1开关柜体检修注意事项2.1.1.1断路器拉至试验位置，清扫检查断路器移动轨道、挡板连杆、轴销等情况。

注意：单个开关柜检修时，若母线未停电，严禁打开上挡板。

2.1.1.2接地闸刀及闭锁机构检查。

2.1.1.3柜内加热器检查。

2.1.1.4开关位置接点通断情况检查。

2.1.2断路器检修注意事项2.1.2.1卸下断路器面板，用干净的白布清洁断路器各部位。

注意：确认断路器处于分闸状态，弹簧的能量已释放。

2.1.2.2各金属构件检查。

2.1.2.3绝缘隔板检查。

2.1.2.4一次隔离触头检查，触头表面涂抹少量油脂。

2.1.3辅助设备检修注意事项2.1.3.1打开电缆仓盖板，清扫检查电缆仓。

2.1.3.2CT、PT 支撑瓷瓶检查。

2.1.3.3电缆头检查。

2.1.3.4接地装置检查。

2.1.3.5三相过电压吸收器检查。

2.1.3.6母线、各绝缘子、母线连接处各绝缘外套及接头等检查。

西门子电路板维修安全操作及保养规程前言本文档旨在为维修人员提供西门子电路板维修的安全操作及保养规程，以确保人员安全和设备的长期使用寿命。

安全操作规程1. 维修前准备在进行任何维修工作之前，必须确保以下条件：•关闭电源并确保设备处于安全状态。

•确保存储器件已经拆除，并将其放置在静电保护袋内。

•确保工具合适且可靠，同时摆放整齐。

•确保维修人员穿戴合适的工具和装备，如防静电手套、口罩等。

•根据需要进行培训和熟悉设备。

2. 维修操作过程中的安全在维修过程中，请务必按照以下安全操作规程：•在刚开始进行维修操作时，仅使用手工工具。

•在使用电动工具时，遵循安全操作说明，并确保切割和抛掷物不会伤到人或设备。

•确保有足够的照明设备，并在可能的情况下使用放大镜或显微镜。

•遵循有关防静电的操作，在工作时，避免逆向寄生接地和破环保护，防止损坏电路。

•确保维修过程中的外部物品（如针、硬币、金属、饮料等）不会进入设备中。

•对于任何其他未列出的维修规定或安全问题，必须遵循公司规定，并咨询相关专业人士。

保养规程设备的保养和维护是确保设备长期使用寿命的重要因素。

以下是西门子电路板的常见保养工作：1. 清洁设备不仅需要在使用时保持清洁，还需要定期清洁维护：•定期检查和清洗电路板上的电子元件。

•使用吸尘器清洁机箱内部和周围的环境。

•清洁机箱表面，以去除尘土和腥味。

2. 电力保护为了确保设备在电力方面的安全，有必要采取以下预防措施：•不要使用在电路板或附件上使用过高电压。

•定期检查电线和电源插座是否损坏，及时维修和更换。

•定期检查电源线连接器，确保接触良好。

3. 更新和更换备件设备的备件可能会因长期使用而损坏，需要定期检查和跟换：•根据设备的数据手册，确认设备的备件寿命和更新时间，并定期更新。

•定期检查电子部件的规格是否与相关规定相符，并将其更新/更换。

结语本文档提供了西门子电路板维修的安全操作规程和保养规程，希望通过此规程，能够确保维修人员的安全，同时延长设备使用寿命。

配电柜、控制柜检修规程1.0客观的延长配电控制柜设备的使用寿命，确保配电柜控制柜正常运行。

2.0适用范围2.1高压柜2.2低压柜2.3夹层控制柜3.0责任在岗值班电工、电器巡检负责人、技工。

4.0课程内容4.1高压柜4.1.1按照年度维保计划，对高压柜内的真空负荷开关，隔离开关等机械操作部位，在停电、验电、接地后进行检查有无磨损、卡死现象，进行注油润滑。

4.1.2检查每个分接触点，看有无因放电、拉弧而烧坏或有氧化层，发现后进行磨沙修理，或更换。

4.1.3检查高压断路器底座卡簧弹性是否正常。

4.1.4检查每个母线、绝缘子和机柜板，有无放电打火现象，绝缘子有无裂痕。

4.1.5检查仪表指示灯和高压柜二次回路的接头是否松动、标签字迹模糊，指示不精确等情况，否则应进行调校和修理。

4.1.6检查避雷器连接螺钉是否松动，避雷器有无裂痕，并对所有设备进行卫生清洁。

4.1.7检查试验各种报警器、报警按钮的灵敏度，根据实情进行调校。

4.2低压柜4.2.1停电、验电、接地后检查各种断路器机械部件的磨损情况，润滑情况。

各类线圈的外部是否烧糊、变型，内部线圈是否变黑，是否有绝缘漆的气味。

4.2.2检查所有导线端部的触点是否松动，有无因跳火形成的烧伤，变形情况，各种转换开关接触是否良好。

4.2.3检查各绝缘子，检查柜内避雷器是否有裂纹，放电痕迹，否则进行更换。

4.2.4检查各种仪表的指示灵敏度，“O”刻度是否正常。

4.2.5所有线路的实时检测，有无过流、发热现象。

4.2.6注重低压柜，内部和外部卫生工作。

4.3夹层控制柜。

4.3.1在每条线路上进行带电测量，查看其是否超过设计电流，有无发热甚至出现火星情况。

有无放电现象。

4.3.2切断电源，检查所有线路和开关控制部件的连接器是否松动和过流、过压保护灵敏度的检测等。

4.3.3控制室应始终保持清洁。

8BK20简要操作步骤一、开高压门之前必须检查：可移动部分在试验位置（若可移动部分在工作位置，高压门无法打开）二、将可移动部分从试验位置拉到工作小车上拖出柜外（检修位置）的操作步骤：1、先将低压室里的控制、储能的空气开关断掉（若有其他与可移动部分有电气联系的空气开关也需断掉）2、将二次航空插头和插座分离，挂在高压门背后的勾子上3、将工作小车与开关柜紧密连接，可靠锁定4、解开可移动部分左右两个锁定杆，将可移动部分拉到工作小车上，自动锁定（往前推可移动部分应推不动）5、用脚踩工作小车的上升柄，使工作小车支撑臂稍微提高一些（因为有个很重的分量上去了支撑臂会自动下降），解开工作小车与开关柜的左右两边的锁定（注：不要只解开一边的锁定斜着拉开工作小车然后再解开另外一边的锁定），把工作小车连带可移动部分拖离开关柜（注：之后严禁触摸工作小车上锁住黑球操作手柄）三、将可移动部分从工作小车上移到开关柜上的操作步骤：1、首先必须检查开关柜的活门要处于完全关闭状态2、将工作小车与开关柜紧密连接，可靠锁定3、往后拽工作小车上的黑球操作手柄，将可移动部分推到柜内，转动可移动部分的左右两个锁定杆，使可移动部分与开关柜锁定好。
