离散系统分析

离散控制系统分析方法离散控制系统分析方法指的是对离散控制系统进行建模、分析和设计的方法。

离散控制系统是一种基于离散时间的系统，其输入、输出和状态都是离散的。

离散控制系统广泛应用于工业自动化、通信网络、数字信号处理等领域，因此对其进行有效的分析和设计具有重要意义。

下面将介绍几种常用的离散控制系统分析方法。

1.差分方程法差分方程法是离散控制系统分析的基本方法之一、它通过建立系统的差分方程来描述系统的动态行为。

差分方程的形式类似于连续时间系统的微分方程，但系统状态的变化是以离散时间为单位进行的。

通过求解差分方程，可以得到离散时间下的系统响应。

2.离散频域分析方法离散频域分析方法是一种基于频域的分析方法，主要用于对离散时间系统的频率特性进行分析。

离散频域分析方法常用的工具包括离散傅里叶变换(DFT)、离散余弦变换(DCT)等。

通过对系统的输入和输出信号进行频域分析，可以确定系统的频率响应、幅频特性、相频特性等。

3.状态空间法状态空间法是一种用于描述离散控制系统的方法。

它通过引入状态变量，将系统的动态行为用一组状态方程来表示。

状态方程可以通过差分方程、差分方程组等形式来表示。

状态空间法可以方便地进行系统分析和控制器设计，并且可以应用于线性和非线性离散控制系统。

4.频域折叠法频域折叠法是一种基于频域的系统分析方法，主要用于对离散时间系统的稳定性和性能进行分析。

频域折叠法的基本思想是通过对系统的幅频特性进行折叠，将连续时间系统的频域特性转化为离散时间系统的频域特性。

通过对折叠后的频域特性进行分析，可以得到系统的稳定域、稳定裕度等性能指标。

5.传函数法传函数法是一种常用的线性离散控制系统分析方法。

它通过将离散时间系统表示为输入信号和输出信号之间的比值，建立系统的传函数模型。

传函数法可以方便地进行系统分析和控制器设计，并且可以应用于多输入多输出(MIMO)离散控制系统。

总结起来，离散控制系统分析方法包括差分方程法、离散频域分析方法、状态空间法、频域折叠法和传函数法等。

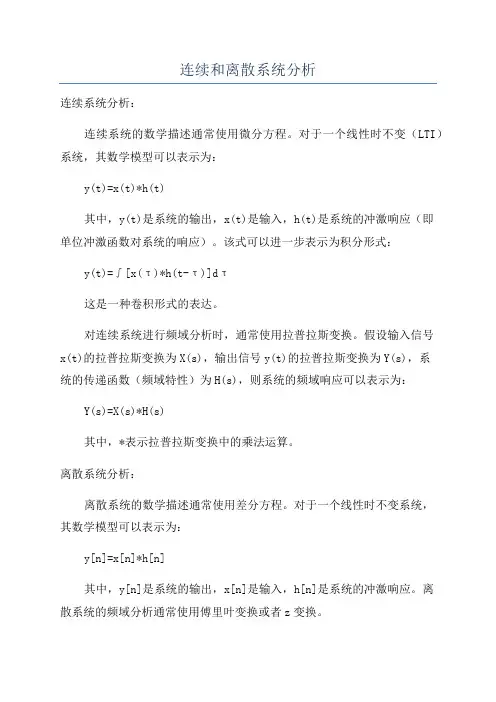

连续和离散系统分析连续系统分析：连续系统的数学描述通常使用微分方程。

对于一个线性时不变（LTI）系统，其数学模型可以表示为：y(t)=x(t)*h(t)其中，y(t)是系统的输出，x(t)是输入，h(t)是系统的冲激响应（即单位冲激函数对系统的响应）。

该式可以进一步表示为积分形式：y(t)=∫[x(τ)*h(t-τ)]dτ这是一种卷积形式的表达。

对连续系统进行频域分析时，通常使用拉普拉斯变换。

假设输入信号x(t)的拉普拉斯变换为X(s)，输出信号y(t)的拉普拉斯变换为Y(s)，系统的传递函数（频域特性）为H(s)，则系统的频域响应可以表示为：Y(s)=X(s)*H(s)其中，*表示拉普拉斯变换中的乘法运算。

离散系统分析：离散系统的数学描述通常使用差分方程。

对于一个线性时不变系统，其数学模型可以表示为：y[n]=x[n]*h[n]其中，y[n]是系统的输出，x[n]是输入，h[n]是系统的冲激响应。

离散系统的频域分析通常使用傅里叶变换或者z变换。

在离散系统中，傅里叶变换将离散信号转换到周期连续频域上。

假设输入信号x[n]的傅里叶变换为X(e^jω)，输出信号y[n]的傅里叶变换为Y(e^jω)，系统的传递函数为H(e^jω)，则系统的频域响应可以表示为：Y(e^jω)=X(e^jω)*H(e^jω)其中，*表示傅里叶变换中的卷积运算。

另一种广泛应用的离散系统分析方法是z变换。

z变换将离散信号转换到z平面上，相当于傅里叶变换的离散形式。

假设输入信号x[n]的z变换为X(z)，输出信号y[n]的z变换为Y(z)，系统的传递函数为H(z)，则系统的频域响应可以表示为：Y(z)=X(z)*H(z)其中，*表示z变换中的乘法运算。

对于离散系统，还需要考虑采样定理以及采样频率对系统分析的影响。

采样定理指出，如果连续信号的最高频率成分小于采样频率的一半，那么可以通过离散信号获得连续信号的信息。

总之，连续和离散系统分析是信号与系统理论中的基础内容。

离散时间系统分析离散时间系统分析是指对离散时间信号和系统的特性进行研究和分析的过程。

离散时间信号是在时间上是离散的，而连续时间信号则是在时间上是连续的。

离散时间系统是指对离散时间信号进行输入输出变换的系统。

离散时间系统分析主要包括对离散时间信号和系统的表示、性质、分析和设计等方面的内容。

离散时间信号的表示离散时间信号可以通过数学方法进行表示和描述。

常用的表示方法包括序列表示法和函数表示法。

序列表示法是离散时间信号的一种常见表示方式，它将离散时间信号看作是一个序列，表示为一个有序的数值列表。

序列可以分为有限序列和无限序列两种。

有限序列表示了在有限时间内的信号取值，而无限序列表示了在无限时间内的信号取值。

函数表示法是另一种常用的离散时间信号的表示方式，它使用数学函数来描述信号的取值。

函数表示法更加灵活，可以表示各种复杂的离散时间信号，如周期序列、随机信号等。

离散时间系统的性质离散时间系统可以根据其性质进行分类和分析。

其中包括线性性、时不变性、因果性和稳定性等。

线性性是指系统的输出与输入之间存在线性关系。

如果系统满足输入信号的线性性质，那么对于任意输入信号x1(n)和x2(n)，以及对应的输出信号y1(n)和y2(n)，系统将满足以下性质：•线性叠加性：对于任意的实数a和b，有系统对于输入信号ax1(n)+bx2(n)的输出为ay1(n)+by2(n)。

时不变性是指系统的输出与输入之间的关系不随时间的变化而变化。

如果系统满足输入信号的时不变性质，那么对于任意输入信号x(n)和对应的输出信号y(n)，如果将输入信号延时d个单位时间，那么对应的输出信号将也会延时d个单位时间。

因果性是指系统的输出只取决于当前和过去的输入值，不受未来输入值的影响。

如果系统满足输入信号的因果性质，那么对于任意n的值，系统的输出信号y(n)只取决于输入信号x(n)及其过去的值。

稳定性是指系统的输出有界，不会无限增长。

如果系统满足输入信号的稳定性质，那么对于任意有界输入序列，输出序列也将是有界的。

实验一 离散系统稳定性分析实验学时：2 实验类型：常规 实验要求：必作一、实验目的：（1）掌握利用MATLAB 绘制系统零极点图的方法； （2）掌握离散时间系统的零极点分析方法；（3）掌握用MATALB 实现离散系统频率特性分析的方法； （4）掌握逆Z 变换概念及MATLAB 实现方法； （5）掌握用MATLAB 分析离散系统稳定性。

二、实验原理：1、离散系统零极点图及零极点分析；线性时不变离散系统可用线性常系数差分方程描述，即()()NMiji j a y n i b x n j ==-=-∑∑ （8-1）其中()y k 为系统的输出序列，()x k 为输入序列。

将式（8-1）两边进行Z 变换的00()()()()()Mjjj Nii i b zY z B z H z X z A z a z-=-====∑∑ （8-2） 将式（8-2）因式分解后有：11()()()Mjj Nii z q H z Cz p ==-=-∏∏ （8-3）其中C 为常数，(1,2,,)j q j M =为()H z 的M 个零点，(1,2,,)i p i N =为()H z 的N个极点。

系统函数()H z 的零极点分布完全决定了系统的特性，若某系统函数的零极点已知，则系统函数便可确定下来。

因此，系统函数的零极点分布对离散系统特性的分析具有非常重要意义。

通过对系统函数零极点的分析，可以分析离散系统以下几个方面的特性：● 系统单位样值响应()h n 的时域特性； ● 离散系统的稳定性；离散系统的频率特性； 1.1、零极点图的绘制设离散系统的系统函数为则系统的零极点可用MA TLAB 的多项式求根函数roots()来实现，调用格式为：p=roots(A)其中A 为待根求多项式的系数构成的行矩阵，返回向量p 则是包含多项式所有根的列向量。

如多项式为231()48B z z z =++，则求该多项式根的MA TLAB 命令为为： A=[1 3/4 1/8];P=roots(A) 运行结果为： P =-0.5000 -0.2500需注意的是，在求系统函数零极点时，系统函数可能有两种形式：一种是分子、分母多项式均按z 的降幂次序排列；另一种是分子、分母多项式均按1z -的升幂次序排列。

离散时间系统的稳定性分析离散时间系统是一种在离散时间点上进行状态变化的系统，与连续时间系统相对应。

稳定性分析是对系统行为的一个重要特征进行评估和判断的过程。

对于离散时间系统的稳定性分析，我们可以通过不同方法进行研究和判断，如利用差分方程、状态空间法、Lyapunov稳定性理论等。

本文将从这些角度出发，深入探讨离散时间系统的稳定性分析方法。

一、差分方程法差分方程法是一种基于离散时间点上变量之间的差分关系进行稳定性分析的方法。

对于离散时间系统，我们可以通过建立差分方程来描述系统的动态行为。

一般而言，稳定的离散时间系统在各个时间点上的状态变量都保持在某个有界范围内。

因此，我们可以通过差分方程的解析解或数值解来判断系统的稳定性。

二、状态空间法状态空间法是一种通过描述系统在不同离散时间点上状态变化的方法。

在状态空间中，系统的状态由一组关于时间的差分方程表示。

通过对系统状态进行迭代，我们可以从初始状态推导出系统在未来时间点上的状态。

根据这些状态的变化，我们可以判断系统是否稳定。

三、Lyapunov稳定性理论Lyapunov稳定性理论是一种通过利用Lyapunov函数来判断离散时间系统稳定性的方法。

Lyapunov函数是一个用于衡量系统状态的能量函数，它在系统稳定时具有稳定性的性质。

通过构造和分析Lyapunov函数，我们可以判断离散时间系统是否稳定。

如果能够找到一个Lyapunov函数，使得对于系统的每一个状态，该函数都是非负的，并且沿着系统的状态变化轨迹递减，那么系统就是稳定的。

四、其他稳定性分析方法除了以上介绍的几种常见方法外，还存在其他一些稳定性分析方法，如频率域方法、随机系统稳定性分析等。

这些方法可以根据具体问题的需求进行选择和应用，从而更好地评估离散时间系统的稳定性。

综上所述，离散时间系统的稳定性分析是研究系统动态行为的一个重要问题。

通过差分方程法、状态空间法、Lyapunov稳定性理论以及其他稳定性分析方法，我们可以对离散时间系统的稳定性进行全面评估和判断。

离散控制系统：分析离散控制系统的特点、设计和实现导语：离散控制系统是一种在离散时间点进行操作和控制的系统。

它在现代自动化系统中起着至关重要的作用。

本文旨在深入探讨离散控制系统的特点、设计和实现，并提供一些实际应用例子。

1. 什么是离散控制系统？离散控制系统是一种以离散时间点为基础进行操作和控制的系统。

与连续控制系统相比，离散控制系统通过在离散时间点上获取和处理输入信号，并输出相应的控制信号来实现对系统的控制。

2. 离散控制系统的特点2.1 离散性离散控制系统的最显著特点就是离散性。

它通过间隔固定的时间点来采样输入信号，并在每个时间点上计算输出信号。

这种离散的特性使得系统的分析和设计更容易，同时也更适合数字计算机进行实现。

2.2 有限性离散控制系统是有限的，它只能处理有限数量的采样和输出。

这意味着在系统的设计中，需要考虑到系统的存储容量和计算能力。

2.3 确定性离散控制系统具有确定性，即在给定的输入条件下，它的输出是确定的。

这使得系统的行为可以预测和分析，有助于系统的稳定性和可靠性。

2.4 抗干扰性离散控制系统相对于连续控制系统具有更好的抗干扰性。

在离散时间点上进行采样和处理可以有效地过滤掉噪声和干扰信号，从而提高系统的稳定性和可靠性。

3. 离散控制系统的设计3.1 系统建模在设计离散控制系统之前，首先需要对待控制的系统进行建模。

系统建模是通过数学方程或差分方程描述系统的动态行为和输入输出关系。

根据系统的特性，可以选择不同的数学模型，如线性模型、非线性模型等。

3.2 控制器设计控制器是离散控制系统设计中最关键的部分之一。

控制器根据输入信号、系统模型和输出误差等信息，计算出相应的控制信号来控制系统的运行。

根据系统的要求和特性，可以选择不同的控制算法，如比例控制、积分控制、PID控制等。

3.3 信号采样和处理离散控制系统通过对输入信号进行采样和处理来获取和处理系统状态和误差信号。

采样频率和采样周期的选择对系统的性能和稳定性有重要影响。

离散控制系统的稳定性分析方法离散控制系统是指系统状态的变化是以离散的方式进行的控制系统。

在实际工程中，我们经常需要对离散控制系统进行稳定性分析，以确保系统的可靠性和正常工作。

本文将介绍几种常用的离散控制系统的稳定性分析方法。

一、特征方程法特征方程法是离散控制系统稳定性分析中使用最广泛的方法之一。

特征方程反映了离散系统的稳态响应特性。

对于一个线性离散控制系统，其特征方程可以通过以下公式表示：G(z) = N(z)/D(z)其中，N(z)和D(z)分别是分子和分母多项式。

为了分析系统的稳定性，我们需要求解特征方程的根。

通常情况下，离散系统稳定的充要条件是特征方程的所有根的模都小于1。

二、相位平面法相位平面法是另一种常用的离散控制系统稳定性分析方法。

通过绘制系统的相位平面图，我们可以直观地了解系统的稳定性。

相位平面图以根轨迹的形式表示，根轨迹是特征方程的根随着参数的改变而移动的轨迹。

相位平面图的绘制过程可以通过以下步骤完成：1. 根据特征方程，将根轨迹的初始点和终点确定在单位圆上；2. 根据特征方程的根的个数，确定根轨迹的曲线走向；3. 绘制根轨迹，并观察根轨迹与单位圆的交点。

通过相位平面法，我们可以直观地判断系统的稳定性。

当根轨迹上的点都位于单位圆内部时，系统为稳定。

而当根轨迹上的点位于单位圆外部时，系统为不稳定。

三、频域法频域法是利用频率响应函数来分析系统稳定性的方法。

频率响应函数是指在系统输入为正弦信号时，输出的幅值和相位与输入频率之间的关系。

常用的频域法包括傅里叶变换法、拉普拉斯变换法等。

在频域法中，我们可以通过绘制系统的频率响应曲线来分析系统的稳定性。

通常情况下，稳定的离散控制系统的频率响应曲线在低频段有较大的增益，而在高频段有较小的增益。

综上所述，离散控制系统的稳定性分析方法包括特征方程法、相位平面法和频域法等。

不同的方法适用于不同的系统，我们可以根据实际需求选择合适的方法进行分析。

通过稳定性分析，我们可以确保离散控制系统的可靠性和正常运行。

离散系统分析方法一、采样定理镜像作用,采样频率max 2ωω>s 二、①开环脉冲传递函数()()()()()()()()368.01264.0368.01111111111121210--+=⎥⎦⎤⎢⎣⎡-+----=⎥⎦⎤⎢⎣⎡++-Z ⋅-=⎥⎦⎤⎢⎣⎡+⋅-Z =----z z z K T e z z z z z Tz z K s s s z K s s K se z G T Ts闭环()()()()z G z G z R z Y ry 001+==φ，特征方程 ()()()0368.0264.0368.1368.00120=++-+=+K z K z z G 即。
